Диагностика состояния высоковольтных выключателей. Универсальный прибор в двух модификациях ПКВ/У3

Статья опубликована в журнале "ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение" № 6(27), ноябрь–декабрь 2014
Статья опубликована в журнале "Новости ЭлектроТехники
" № 5(89), 2014 г.

При монтаже и наладке высоковольтных  выключателей, распределительных устройств КРУЭ, КРУ, КРУН, КСО, а также их последующего обслуживания требуется проверять нормируемые характеристики: времени, скорости, хода, тока и напряжения. При этом, приходится проводить целую серию повторных испытаний, которые требуют значительных затрат времени (до нескольких дней) и  наличия большого количества измерительного оборудования.

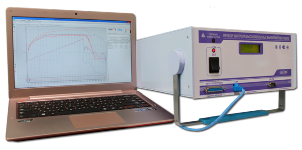

ПКВ/У3 работает с ноутбукомПоэтому рекомендуется использовать универсальный измерительный прибор, который  позволяет за короткое время и с высокой точностью контролировать все необходимые параметры высоковольтных выключателей. Для реализации данной потребности компания "СКБ ЭП" поставляет универсальный прибор ПКВ/У3 для безразборного контроля российских и зарубежных (ABB, SIEMENS и AREA) выключателей всех типов (воздушных, масляных, элегазовых, вакуумных), на все классы напряжений от 10 кВ до 1150 кВ.

Одна из особенностей ПКВ/У3 заключается в том, что прибор выпускается в двух модификациях, отличающихся количеством каналов датчиков перемещения (1 или 3) и количеством каналов контроля резистивных датчиков (2 или 12): ПКВ/У3.1 и ПКВ/У3.0, соответственно.

  1. Двенадцать каналов контроля резистивных датчиков в ПКВ/У3.0 позволяет контролировать все типы выключателей, включая такие как ВО-750, ВО-1150, ВНВ-1150, а ПКВ/У3.1 имеет два канала, поэтому данная модификация проводит контроль всех типов выключателей, исключая три перечисленные.
  2. ПКВ/У3 комплектуется датчиками углового (ДП21) и  линейного (ДП12) перемещения для контроля характеристик скорости и хода, но пользователи прибора не всегда используют возможности их сочетания. Так, для элегазовых выключателей можно установить датчик ДП12 на движение тяги, соединяющей механизмы полюсов выключателей, а датчик ДП21 поставить на двигатель завода пружин привода. Такое сочетание позволит измерить ток механизма завода пружин, а также проконтролировать работу двигателя в целом.
  3. При проведении измерений с одним датчиком перемещений, параметры хода для каждой фазы приходится замерять, переставляя его с одной фазы на другую. При этом нужно выполнить три операции ВО (включения-отключения). Однако если использовать три датчика одновременно, подобное измерение можно провести быстрее, т.к. потребуется только одна операцию ВО.
  4. Несмотря на то, что ПКВ/У3 выпускается достаточно долго и успел себя зарекомендовать, его возможности зачастую используют не полностью. Например, силу тока можно измерить не только при помощи встроенного коммутатора прибора, но и с применением токовых клещей (ток до 600А; по заказу). Чаще всего пользователи ПКВ/У3 применяют клещи для измерения соленоидов масляных выключателей типа МКП-110/220 и У-110/220, но на их смену приходят элегазовые коммутационные аппараты.
  5. Соответственно потребность в измерении больших токов отпадает и появляется необходимость измерения тока двигателя завода пружин привода. ПКВ/У3 позволяет проводить такого рода испытания и выдает информацию о задержке срабатывания, а также о состоянии механизма завода пружин в целом.
  6. Наличие двух каналов измерения тока токовыми клещами и канала измерения падения напряжения на внешнем измерительном шунте позволяет одновременно контролировать силу тока трех отдельных приводов (для выключателей с раздельными приводами). При этом два универсальных канала для измерения напряжения или сопротивления позволяют подключить любые датчики не входящие в комплект поставки с прибором ПКВ/У3. Например, датчики хода контактов вакуумных выключателей или дополнительные токовые клещи.

Таким образом, применение универсального прибора ПКВ/У3 позволяет не только сократить время проведения контроля выключателей, но и посредством анализа цифровых данных и графиков перемещения, выявить неисправности на ранней стадии, тем самым продлить срок эксплуатации коммутационного оборудования.

"Прибор ПКВ/У3 функционален и удобен в использовании, позволяет проводить анализ полученных данных в табличной и графической форме, что значительно повышает производительность работ при первичных настройках оборудования и дальнейших его испытаниях".

Алексей Малков, главный инженер,
ЗАО "Завод электротехнического оборудования"

"…Ввиду того, что конструкция прибора ПКВ/У3 позволяет проверять практически каждый нормируемый параметр выключателя (собственное время вкл. и откл.; ход в контактах; неодновременность смыкания и размыкания контактов; вжим; дребезг и т.д.), его использование позволило повысить качество оценки выполняемых ремонтных работ. Функция прибора по замеру потребляемого тока обмоток электромагнитов включения и отключения позволяет выявлять скрытые дефекты обмоток электромагнитов… Использование прибора ПКВ/У3 для безразборного контроля внутреннего состояния узлов выключателей позволяет сократить объем ремонтных работ, и на ранней стадии выявить выключатели, которым необходим лишь мелкий ремонт".

Александр Буркеев, инженер 1 категории,
Центральные межсистемные электрические сети, филиал KEGOC

"Использование прибора ПКВ/У3.1 позволяет нам сократить время на проведение контроля высоковольтных выключателей, а также повысить качество проводимых работ".

Юрий Циберный, главный инженер,
Центральный филиал ОАО «Главсетьсервис ЕНЭС» Вологодское ПТОиР ЕНЭС
