Современные микроомметры "МИКО" для измерения переходных сопротивлений

30 мая 2016 г.

Для измерения переходного сопротивления контактов на рынке КИПиА существует множество различных приборов (как отечественного производства, так и импортных), отличающихся принципом действия, метрологическими характеристиками, степенью автоматизации, массогабаритными показателями и ценой, среди которых свою нишу занимают известные и хорошо зарекомендовавшие себя микроомметры и миллиомметры группы МИКО производства "СКБ ЭП". Компания не стоит на месте и постоянно модернизирует существующую ассортиментную группу, о чем свидетельствует появление двух новых приборов: МИКО-10 и МИКО-21.

Оба прибора предназначены для измерения переходного сопротивления разборных и не разборных электрических контактных соединений, а также для измерений переходного сопротивления главных контактов высоковольтных выключателей.

Технические характеристики микроомметров МИКО-10 и МИКО-21

Наименование характеристики
Тип средства измерений
МИКО-10 МИКО-21
Диапазон измерений, мкОм от 1 до 20 ×103
от 1 до 2×106
Сила измерительного тока, А 1 и 10
от 1 до 200
Наименьшая относительная погрешность, %  0,2
0,05
Масса измерительного блока, кг 0,4
3,1
Габаритные размеры измерительного блока, мм 150×110×55
270×250×130

В микроомметрах "СКБ ЭП" измерение переходного сопротивления контактов колонковых и баковых выключателей выполняется в раздельных автоматизированных режимах. Для измерения сопротивления главных контактов баковых выключателей, оборудованных, встроенными трансформаторами тока, в приборах МИКО предусмотрен специальный режим, учитывающий наличие переходного процесса установления измерительного тока, возникающего в момент подачи тока. При измерении сопротивления контактов колонковых выключателей переходный процесс не возникает, в связи с чем измерения выполняются в другом, более быстром режиме.

Немаловажным параметром при выборе микроомметра является величина измерительного тока. Как известно, переходное сопротивление окисленных контактных соединений  зависит от силы тока, протекающего через это соединение. В связи с этим сопротивление, измеренное на малом токе, может оказаться завышенным, по сравнению с результатами измерений, полученными при большом токе. В настоящее время все производители, в том числе российские, высоковольтных выключателей нормируют силу тока, при котором должно измеряться переходное сопротивление, в диапазоне 50 – 200А.

МИКО-21 - это мобильный и хорошо защищенный (композитный кейс) прецизионный прибор (погрешность не более ±0,05%, восьмичасовая нестабильность менее 0,005%), но по цене общепромышленного микроомметра. Высокая точность позволяет проводить с ним лабораторные исследования и измерения, как например:

  • измерение температурного коэффициента сопротивления стабильных резисторов, шунтов и любых металлов;
  • измерение удельного сопротивления образцов металлов;
  • определение длины и массы бухты провода, кабеля без её разматывания и взвешивания;
  • проверка правильности сечения провода, полученного от поставщика.

Методика этих измерений может быть получена у производителя микроомметра МИКО-21.

При измерениях на подстанции прибор устанавливается либо возле выключателя, либо в люльке подъемника. Для второго случая имеются облегченные кабели на все классы напряжений. Так, для выключателей на 750кВ суммарная длина двух кабелей не превышает 10м., а масса менее 4кг при токе 200А.

Микроомметр МИКО-21В МИКО-21 запрограммировано 4 способа запуска процесса измерения: "Однократный" - запуск происходит по нажатию кнопки "Start", расположенной на передней панели прибора; "По замыканию цепи" - запуск на измерение происходит после возникновения электрического контакта между измеряемой цепью и токовыми и потенциальными контактами измерительного кабеля, с выводом информации на дисплей; "Периодический" - запуск измерения происходит через заранее заданные интервалы времени. Режим может быть использован для проведения отбраковки изделий; "Периодическая цепь" - предназначен для автоматического периодического запуска измерения по факту замыкания измерительной цепи.

Прибор содержит архив паспортных значений высоковольтных выключателей с указанием максимально и/или минимально допустимого значения переходного сопротивления контактов, а также паспорта на отбраковываемые резисторы с указанием допустимых значений верхнего и нижнего порогов сопротивления. Наличие встроенного архива паспортных значений электрических сопротивлений позволяет прибору автоматически определять и сигнализировать о выходе результата измерений за допустимые границы.

МИКО-21 имеет цветной графический дисплей высокой яркости, а управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсорный экран дисплея.

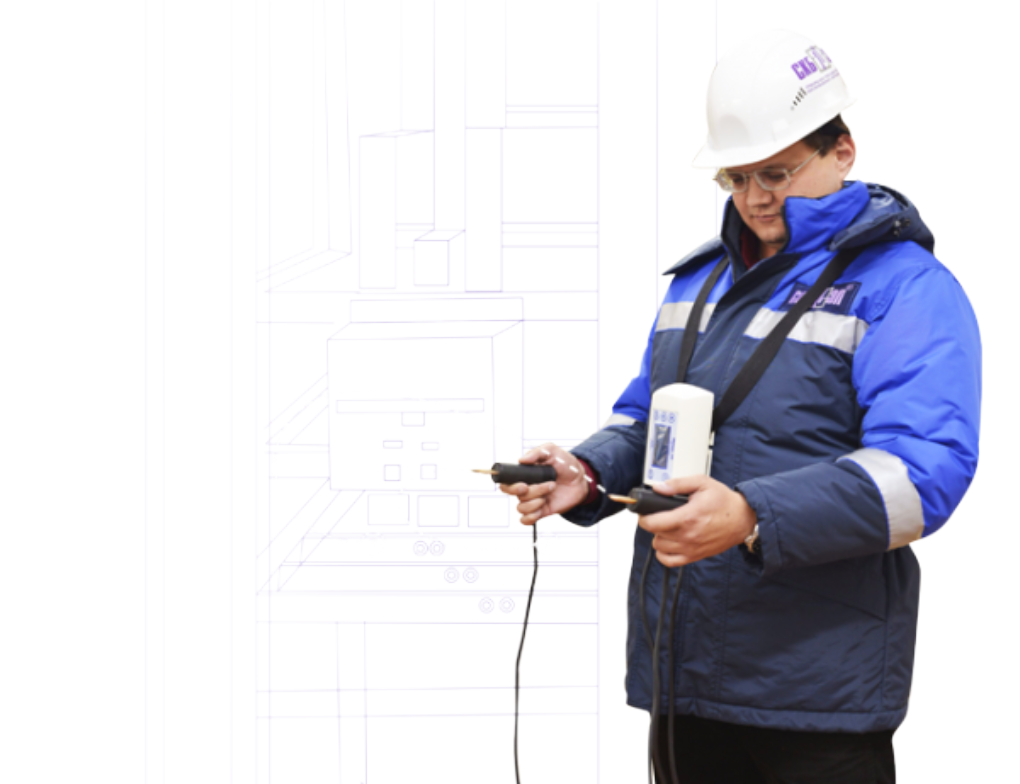

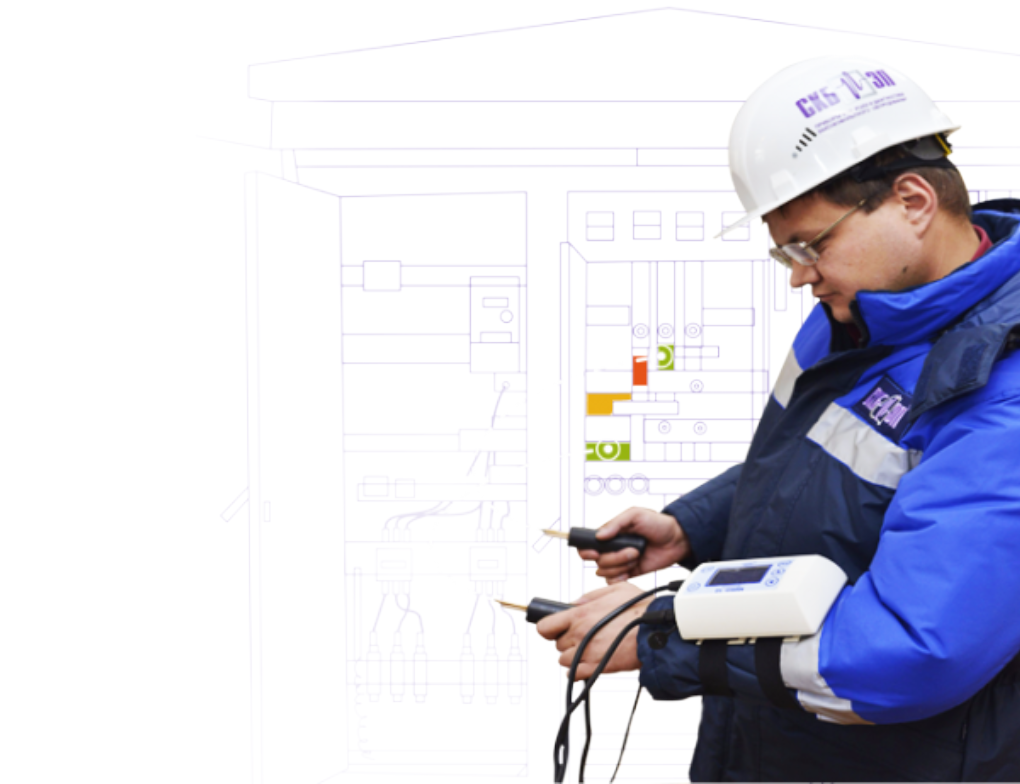

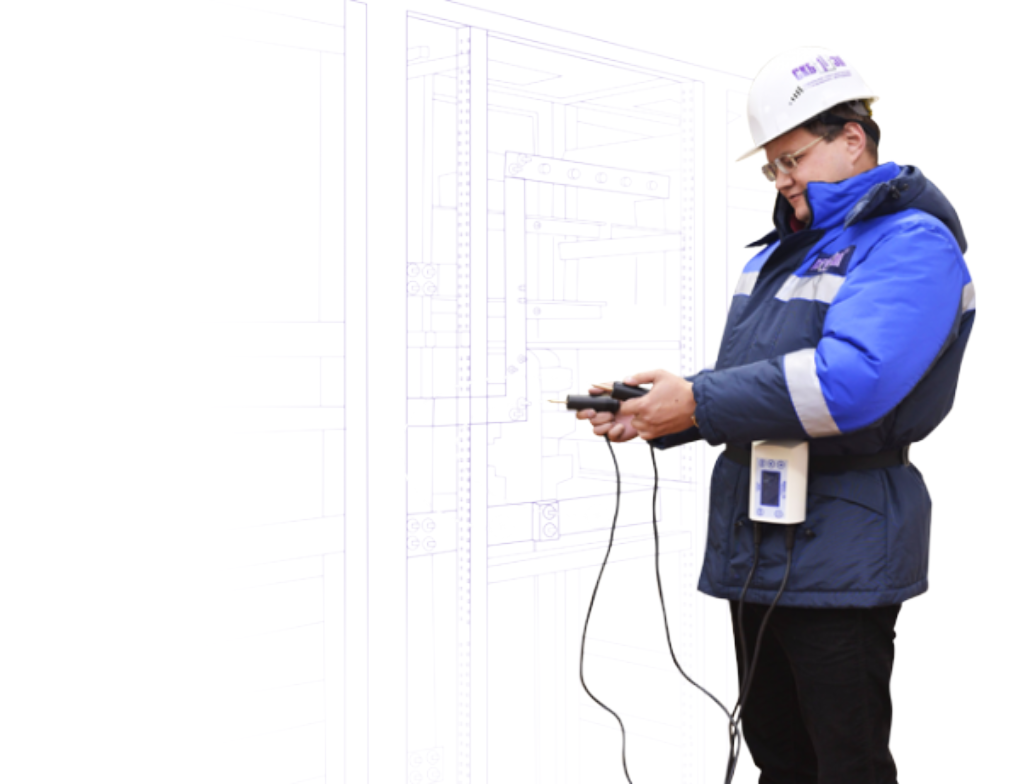

Микроомметр МИКО-10МИКО-10  - это портативный и малогабаритный прибор, одним из основных преимуществ которого является эргономичность. Микроомметр удобно размещается на руке с фиксацией натяжными ремнями, оставляя обе руки свободными, что позволяет избежать применения длинных измерительных кабелей и освобождает руки при подъеме на высоту или при подключении измерительных щупов к измеряемой цепи. Кроме того, прибор легко может быть снят с руки и закреплен на поясе, повешен на шею, а также установлен на любую плоскую поверхность.

Из-за относительно небольшого тока (10А) микроомметр МИКО-10 в основном предназначен для проверки малоокисленных контактных соединений. И если результат измерения переходного сопротивления не превышает паспортного значения выключателя, значит контакты слабо окисленные, а результат верен. Если же измеренное значение больше паспортного, то не нужно спешить браковать выключатель, а следует выполнить повторное измерение микроомметром на ток не менее 50А. Для микроомметров на токи 1-2А эта ситуация возникает гораздо чаще, так как такие токи не способны существенно уменьшить повышенное сопротивление окисной плёнки контактов.

В МИКО-10 реализовано 3 режима процесса запуска измерения: "Однократный" - осуществляется запуск измерения прибора по команде пользователя; "Автоматический" - с автоматическим запуском измерения по замыкания измерительной цепи и "Встроенный ТТ" - для измерения переходного сопротивления высоковольтных выключателей с трансформаторами тока. Осуществляется запуск измерения прибора по команде пользователя.

Комплектация приборов предусматривает измерительные кабели как с зажимами "крокодил" или быстро устанавливаемыми струбцинами, оснащенными качественными контактами из бериллиевой бронзы, так и с зажимами типа "игольчатые подпружиненные сдвоенные щупы". Последние позволяют оперативно проводить множество измерений на шинных токопроводах, соединениях в трубопроводах, металлических обшивках летательных аппаратов и т.п. Для случая сильно загрязненных или окрашенных поверхностей имеется вариант с поворачивающимися при нажатии щупами.


Оба прибора имеют: связь с ПК через USB, что позволяет систематизировать и сохранять результаты на компьютере, а также формировать отчеты измерений; автоматическое сохранение результатов измерений  в энергонезависимой памяти прибора, что позволяет выполнить их анализ и внесение в протокол измерений; встроенное аккумуляторное питание. А также функцию компенсации внешней термо - э.д.с. для повышения точности измерения.


Если Вам интересны приборы производства "СКБ ЭП" и Вы хотите получить больше информации о микроомметрах МИКО-10 и МИКО-21, задавайте свои вопросы менеджерам компании по тел. +7 (3952) 719-148 или по почте skb@skbpribor.ru.
