Прибор для испытаний выключателей с приводом постоянного тока
Выходной ток до 50А
Проверка работоспособности в простых операциях
Проверка работоспособности в сложных циклах
Синхронизация работы пульта с другими приборами производства "СКБ ЭП"
Дополнительная функция ПУВ-50
Высокий уровень безопасности при эксплуатации
Проведение измерений в несколько шагов
Эксплуатации в любых погодных условиях

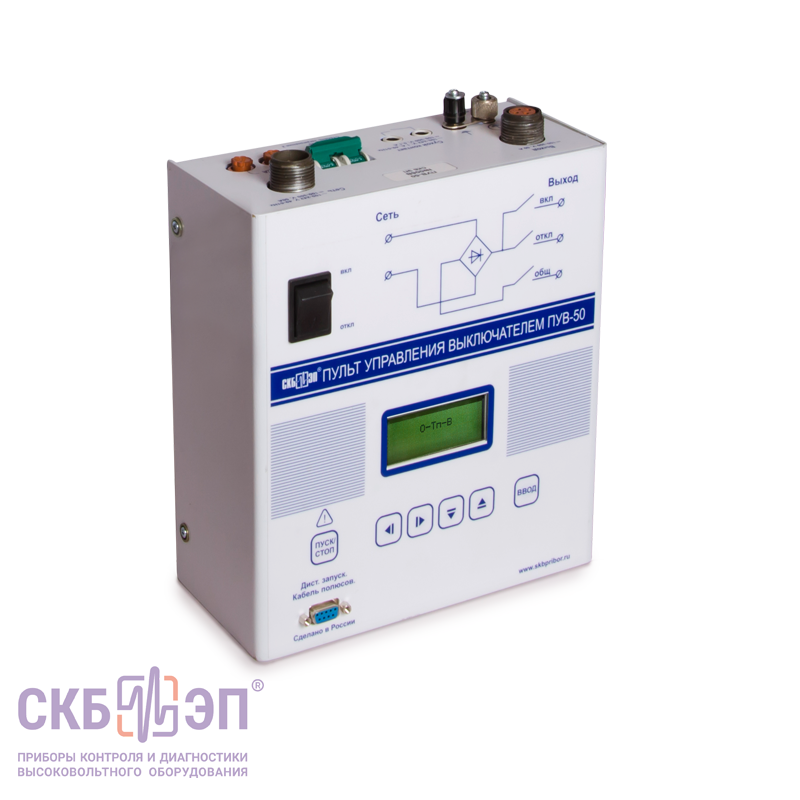

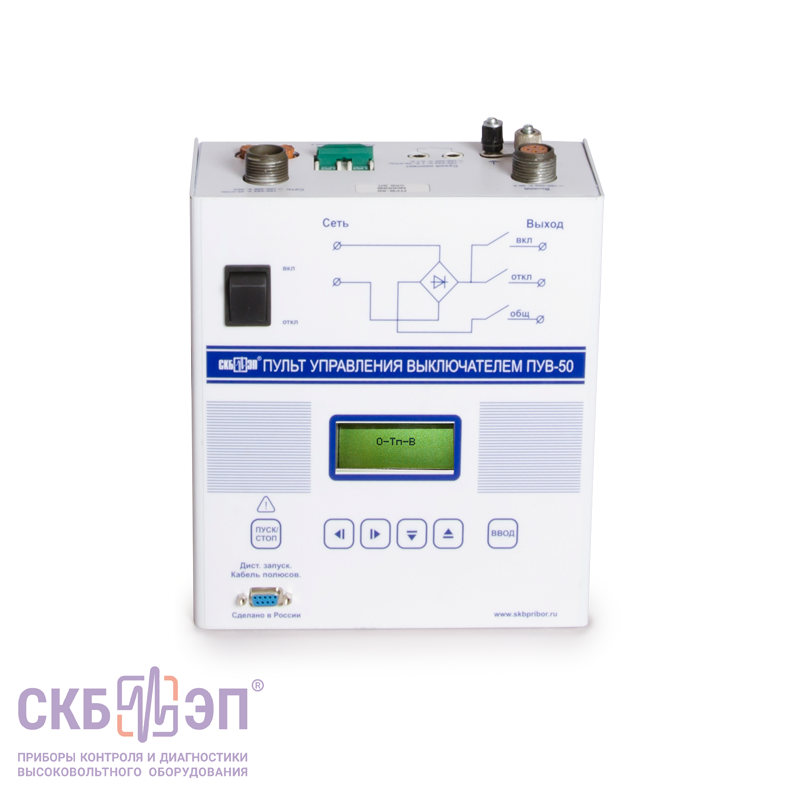

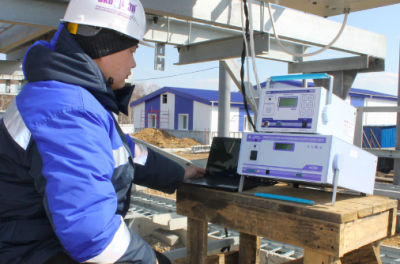

Пульт управления приводом высоковольтного выключателя ПУВ-50

Сертификаты
  • Соответствует требованиям безопасности
Прибор для испытаний выключателей с приводом постоянного тока

Пульт предназначен для  управления электромагнитами постоянного тока приводов всех типов высоковольтных выключателей при проверке временных и скоростных характеристик, путем автоматической подачи на катушки электромагнитов командных импульсов.

Прибор может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками во многих приложениях.

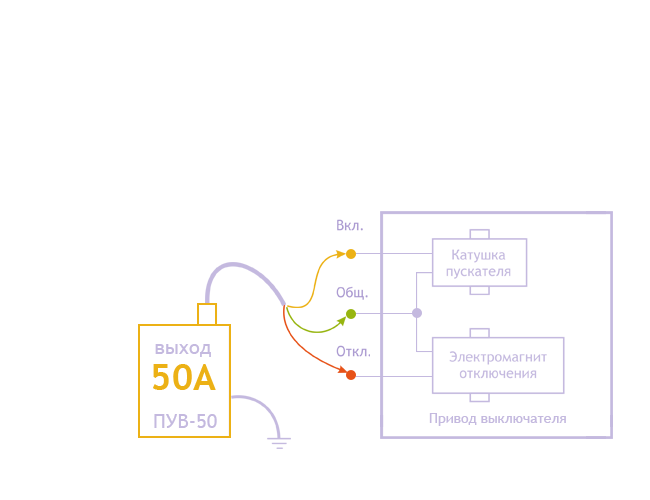

Выходной ток до 50А

Пульт ПУВ-50 подключается к приводу высоковольтного выключателя и сети оперативного напряжения подстанции, и коммутирует  выпрямленное входное напряжение на выход в соответствии с выбранным циклом.

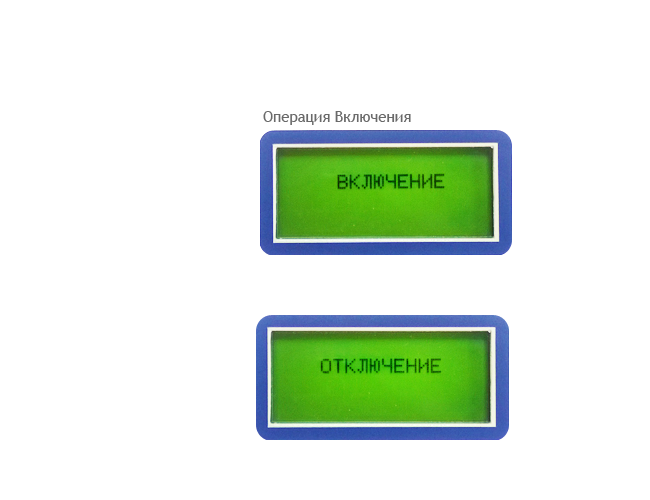

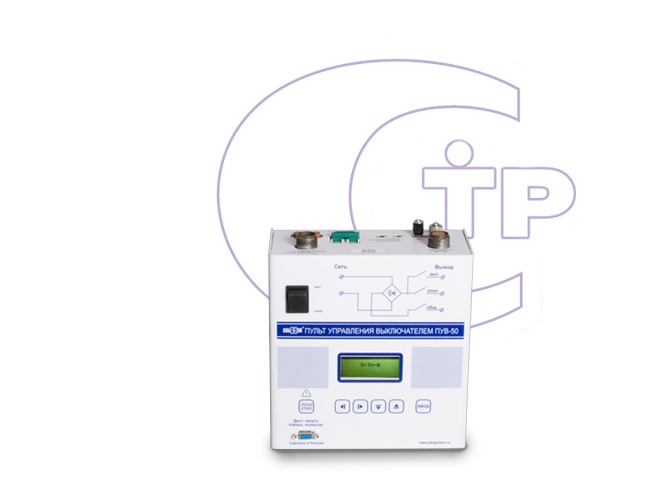

Проверка работоспособности в простых операциях
  • операция Включение "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
  • операция Отключение "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя.

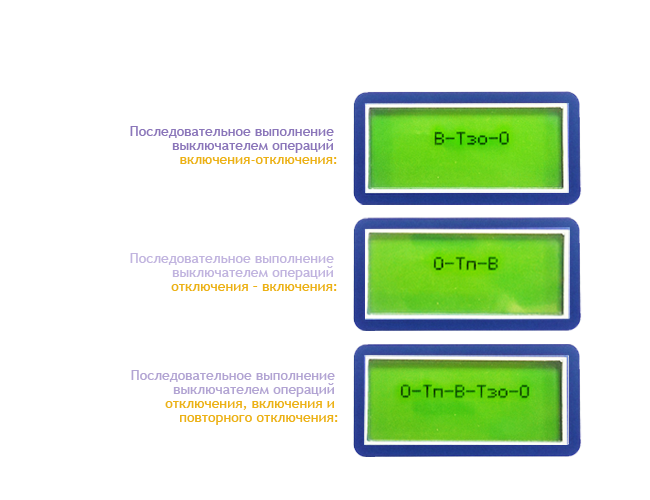

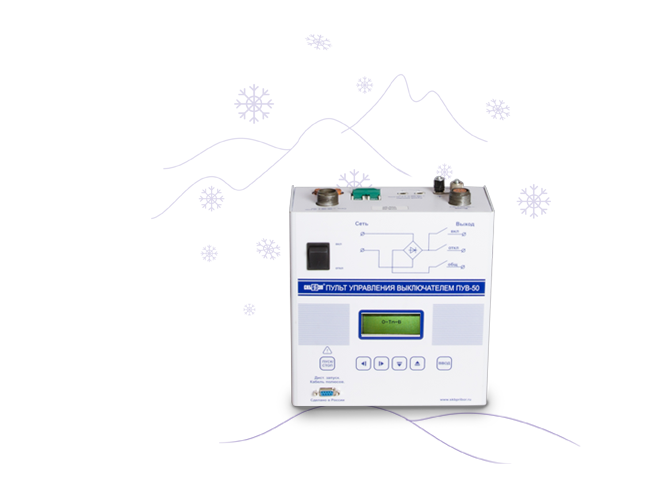

Проверка работоспособности в сложных циклах
  • цикл "В-Тзо-О" - последовательное выполнение выключателем операций включения-отключения;
  • цикл "О-Тп-В" - последовательное выполнение выключателем операций отключения - включения;
  • цикл "О-Тп-В-Тзо-О" - последовательное выполнение выключателем операций отключения, включения и повторного отключения.
Синхронизация работы пульта с другими приборами производства "СКБ ЭП"

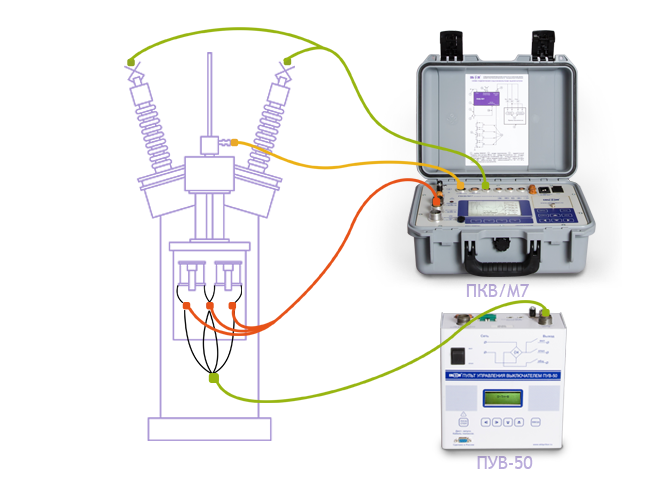

ПУВ-50 рекомендован к совместному применению с приборами контроля высоковольтных выключателей ПКВ/М6Н (в стандартной и облегченной комплектации), ПКВ/М7ПКВ/У3.0 и ПКВ/У3.1 (все методы контроля приборы выполняют самостоятельно) для  управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик.

В приборе контроля высоковольтных выключателей ПКВ/М6Н в стандартной и облегченной комплектации отсутствует встроенный пульт управления приводом, поэтому ПУВ-50 рекомендован к совместному применению для задания сложных и простых циклов.

Коммутирующие устройства приборов ПКВ/М7, ПКВ/У3.0 и ПКВ/У3.1 дают возможность задавать как простые операции, так и сложные циклы на токах электромагнитов до 10А и 35А, соответственно, если тока недостаточно, то можно использовать ПУВ-50 при проверке временных и скоростных характеристик выключателей в простых и сложных циклах, ток которого составляет 50А.

Дополнительная функция ПУВ-50

Для работы с другими приборами (осциллографами, вибрографами, сиренами) в ПУВ-50 предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.

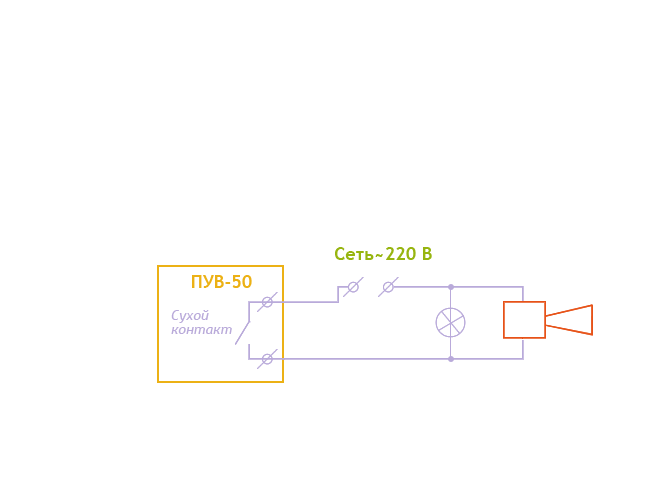

В качестве примера показано подключение к пульту ПУВ-50 сирены (лампочки) для заблаговременной подачи звукового предупредительного сигнала.

Высокий уровень безопасности при эксплуатации

Обеспечивается следующими техническими решениями:

  • Каждый из трех выходов ("Вкл.", "Откл.", "Общ.") коммутируется отдельным бесконтактным ключом, имеющим быстродействующую защиту по току. При этом гарантируется защита силовых ключей пульта от короткого замыкания и перегрузок по току, связанных с неисправностями внешних цепей или ошибками подключения.
  • Для ограничения величины перенапряжения, возникающего при коммутации нагрузок, в пульте установлены варисторы, рассчитанные на  поглощение энергии до 300Дж.
  • Бесконтактные ключи подключаются к сети питания через контакты реле только на время выполнения цикла.
  • Контроль температуры обеспечивает защиту бесконтактных силовых ключей и выпрямительных мостов от перегрева.
Проведение измерений в несколько шагов

Пульт ПУВ-50 подключается к катушкам электромагнитов или контакторов привода высоковольтного выключателя и сети оперативного напряжения подстанции, и коммутирует выпрямленное напряжение сети на выход в соответствии с выбранным циклом.

Информация о выбранном цикле и его настройках выводится на жидкокристаллический индикатор.

Изменение цикла и установка длительностей сигналов управления производится с помощью кнопок. Выбранный цикл и его настройки сохраняютя в энергонезависимой памяти парибора.

Эксплуатации в любых погодных условиях

Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПУВ-50 гарантированно работает при температуре от -20 до +45 °С.

Характеристики Значение
Максимальный рабочий ток, А 50
Максимальная коммутируемая пультом мощность, кВт 15,0
Порог срабатывания защиты от токов короткого замыкания, А 90 ÷ 130
Запрограммированные операции и циклы "ОТКЛ", "ВКЛ", "О-Тп-В", "В-Тзо-О", "О-Тп-В-Тзо-О", "Автоопределение"
Потребляемая мощность источника питания не более, Вт 15
Степень защиты прибора IP20
Температурный диапазон эксплуатации,ºС –20 ÷ +45
Масса комплекта не более, кг 5
Габаритные размеры блока, мм 222х245х112
Гарантия на прибор 13 месяцев
с даты отгрузки
Сопутствующие товары
Стандартная комплектация
Фото Наименование, Индекс Применение

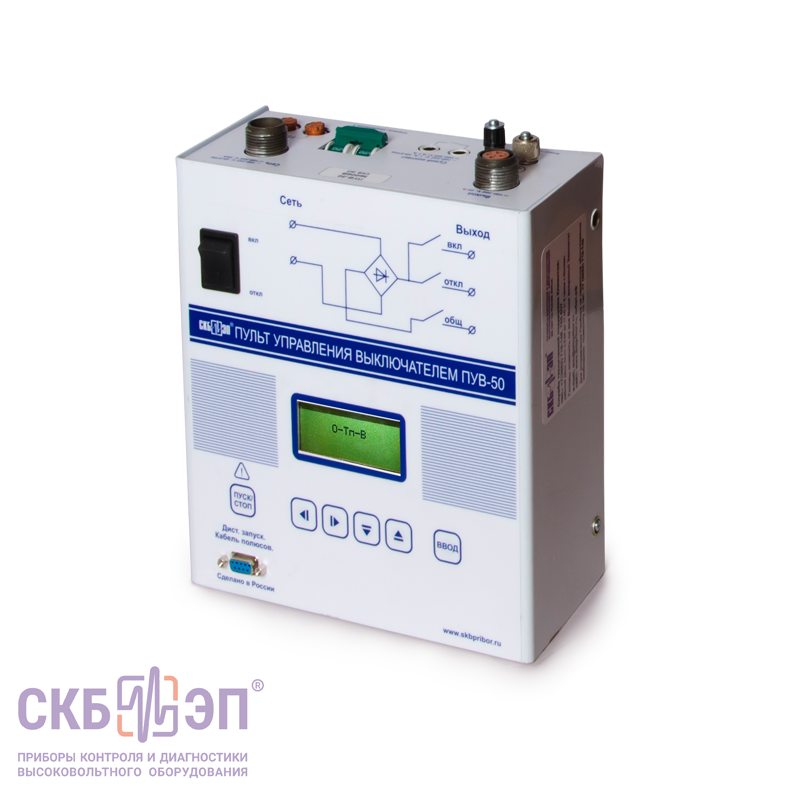

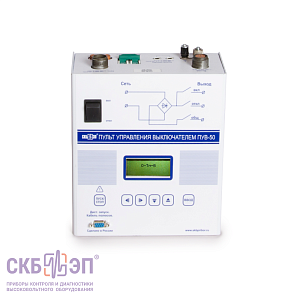

Пульт ПУВ-50 Пульт ПУВ-50 Пульт и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.

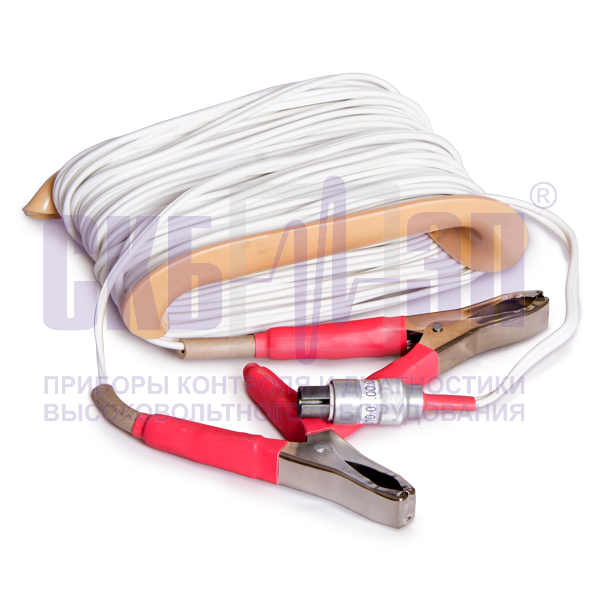

Кабель входного напряжения коммутатора Кабель входного напряжения коммутатора СКБ022.06.00.000 Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м.
Кабель местного пуска Кабель местного пуска СКБ022.07.00.000 Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками «крокодил». Длина 2,5м.
Провод заземления Провод заземления СКБ022.08.00.000 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
Наконечники под винт М5<br>(4 шт.) Наконечники под винт М5
(4 шт.)
СКБ021.26.00.003
Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода.
Предохранители ВП1-1-2А<br>(2 шт.) Предохранители ВП1-1-2А
(2 шт.)
Для защиты источника питания.
Сумка для переноски прибора Сумка для переноски прибора СКБ122.01.00.000 Для удобной переноски кабелей и прибора/
Дополнительная комплектация (по заказу)
Фото Наименование, Индекс Применение
Кабель полюсов ПУВ-50 Кабель полюсов ПУВ-50 СКБ022.09.00.000/-01 Для контроля состояния полюса при проведении ресурсных испытаний.
По заказу длина на выбор 6 м. и 11 м.
Клеммник Клеммник СКБ010.27.00.000 Обеспечивает удобство совместного применения и подключения пульта управления ПУВ-50 и прибора контроля ПКВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам.
Рекомендованное оборудование к совместному применению
Фото Наименование, Индекс Применение
ПКВ/М6Н в стандартной комплектации ПКВ/М6Н в стандартной комплектации СКБ015.00.00.000 В приборе контроля высоковольтных выключателей ПКВ/М6Н в стандартной комплектации отсутствует встроенный пульт управления приводом, поэтому ПУВ-50 рекомендован к совместному применению для задания сложных и простых циклов. Измерения и расчеты ПКВ/М6Н в стандартной комплектации выполняет самостоятельно.
ПКВ/М6Н в облегченной комплектации ПКВ/М6Н в облегченной комплектации СКБ015.00.00.000 В приборе контроля высоковольтных выключателей ПКВ/М6Н в облегченной комплектации отсутствует встроенный пульт управления приводом, поэтому ПУВ-50 рекомендован к совместному применению для задания сложных и простых циклов. Измерения и расчеты ПКВ/М6Н в облегченной комплектации выполняет самостоятельно.
ПКВ/М7 ПКВ/М7 СКБ026.00.00.000 Коммутатор прибора контроля высоковольтных выключателей ПКВ/М7 дает возможность задавать как простые операции, так и сложные циклы на токах электромагнитов до 10А, если тока недостаточно, то можно использовать ПУВ-50 при проверке временных и скоростных характеристик выключателей в простых и сложных циклах.
ПКВ/У3.0 ПКВ/У3.0 СКБ021.00.00.000 Прибор контроля высоковольтных выключателей ПКВ/У3.0 оборудован силовым коммутатором для управления приводом коммутационного аппарата на токах электромагнитов до 35А и позволяет выполнять как простые операции включения/отключения, так и сложные циклы "О-В", "В-О", "О-В-О", если тока недостаточно, то можно использовать ПУВ-50 при проверке временных и скоростных характеристик выключателей в простых и сложных циклах. Рабочий ток 50А.
ПКВ/У3.1 ПКВ/У3.1 СКБ021.00.00.000-01 Прибор контроля высоковольтных выключателей ПКВ/У3.1 оборудован силовым коммутатором для управления приводом коммутационного аппарата на токах электромагнитов до 35А и позволяет выполнять как простые операции включения/отключения, так и сложные циклы "О-В", "В-О", "О-В-О", если тока недостаточно, то можно использовать ПУВ-50 при проверке временных и скоростных характеристик выключателей в простых и сложных циклах. Рабочий ток 50А.
Отзыв о Микромилликилоомметр МИКО-2.3, Микроомметр МИКО-1, ПКВ/М7, ПКВ/У3.0, ПКВ/У3.1, ПУВ-50
Филиал ПАО "ФСК ЕЭС" - "Западно-Сибирское ПМЭС"

На нашем предприятии уже более 10 лет используются 36 различных приборов, а именно: МИКО-1, МИКО-2.3, ПКВ/М7, ПКВ/В3А, ПКВ/У3.0, ПКВ/У3.1, ПУВ-50.

Данными приборами проверяются различные соединения, применяемые на оборудовании подстанций, контролируются параметры высоковольтных выключателей и разъединителей класса напряжения от 6 до 500 кВ.

Все приборы просты в использовании. Очень удобна функция автоматического построения осциллограмм по результатам проведенных измерений.

За все время эксплуатации энергетического оборудования, приборами многократно выявлялись дефекты на начальных стадиях развития, тем самым предотвращались возможные отказы оборудования и как следствие возникновения аварийных ситуаций.

Рекомендуем использовать данные приборы организациям эксплуатирующим высоковольтное оборудование.

Е.Д. Дьяченко,
Заместитель главного инженера

Отзыв о ПУВ-50, ПКВ/М7, ПКВ/У3.1, Микроомметр МИКО-1, ПКВ/У2
ОАО ВО "Электроаппарат"

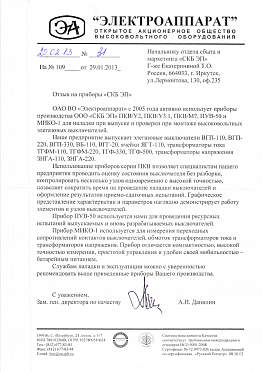

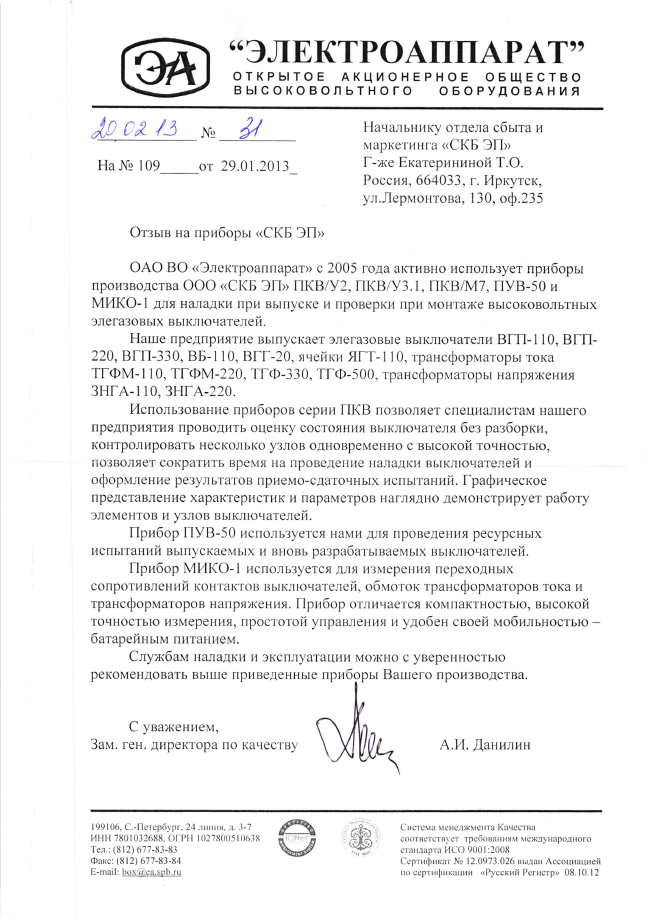

"ОАО ВО "Электроаппарат" с 2005 года активно использует приборы производства ООО "СКБ ЭП" ПКВ/У2, ПКВ/У3, ПКВ/М7, ПУВ-50 и МИКО-1 для наладки при выпуске и проверке при монтаже высоковольтных элегазовых выключателей.

Наше предприятие выпускает элегазовые выключатели ВГП-110, ВГП-220, ВГП-330, ВГГ-20, ячейки ЯГТ-110, трансформаторы тока ТГФМ-110, ТГФМ-220, ТГФМ-500, трансформаторы напряжения ЗНГА-110, ЗНГА-220.

Использование приборов серии ПКВ позволяет специалистам нашего предприятия проводить оценку состояния выключателя без разборки, контролировать несколько узлов одновременно с высокой точностью, позволяет сократить время на проведение наладки выключателей и оформление результатов приемо-сдаточных испытаний. Графическое представление характеристик и параметров наглядно демонстрируют работу элементов и узлов выключателей.

Прибор ПУВ-50 используется нами для проведения ресурсных испытаний выпускаемых и вновь разрабатываемых выключателей.

Прибор МИКО-1 используется для измерения переходных сопротивлений контактов выключателей, обмоток трансформаторов тока и трансформаторов напряжения. Прибор отличается компактностью, высокой точностью измерения, простотой управления и удобен своей мобильностью – батарейным питанием.

Службам наладки и эксплуатации можно с уверенностью рекомендовать выше приведенные приборы Вашего производства".

Отзыв о ПУВ-50, ПКВ/М7, Микроомметр МИКО-1
ЗАО "ИНЭСС"

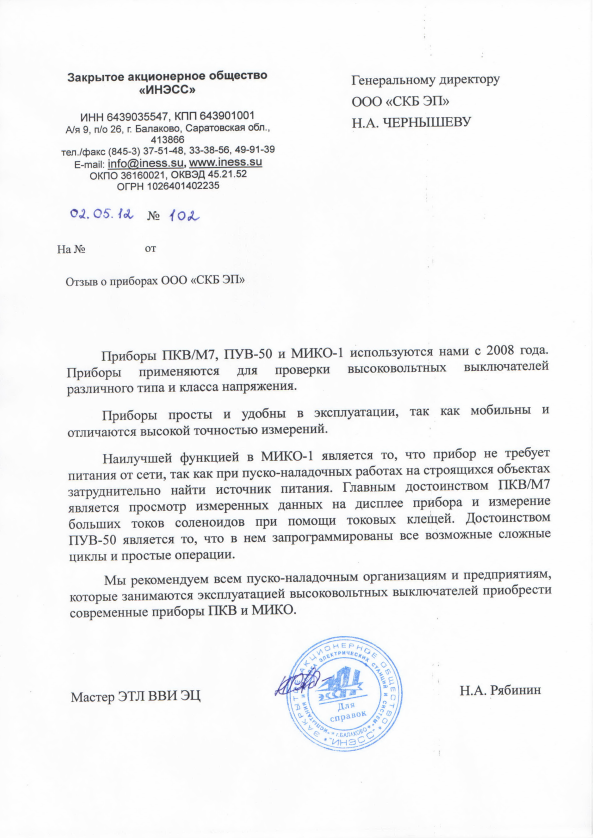

"Приборы ПКВ/М7, ПУВ-50 и МИКО-1 используются нами с 2008 года. Приборы применяются для проверки высоковольтных выключателей различного типа и класса напряжения.
