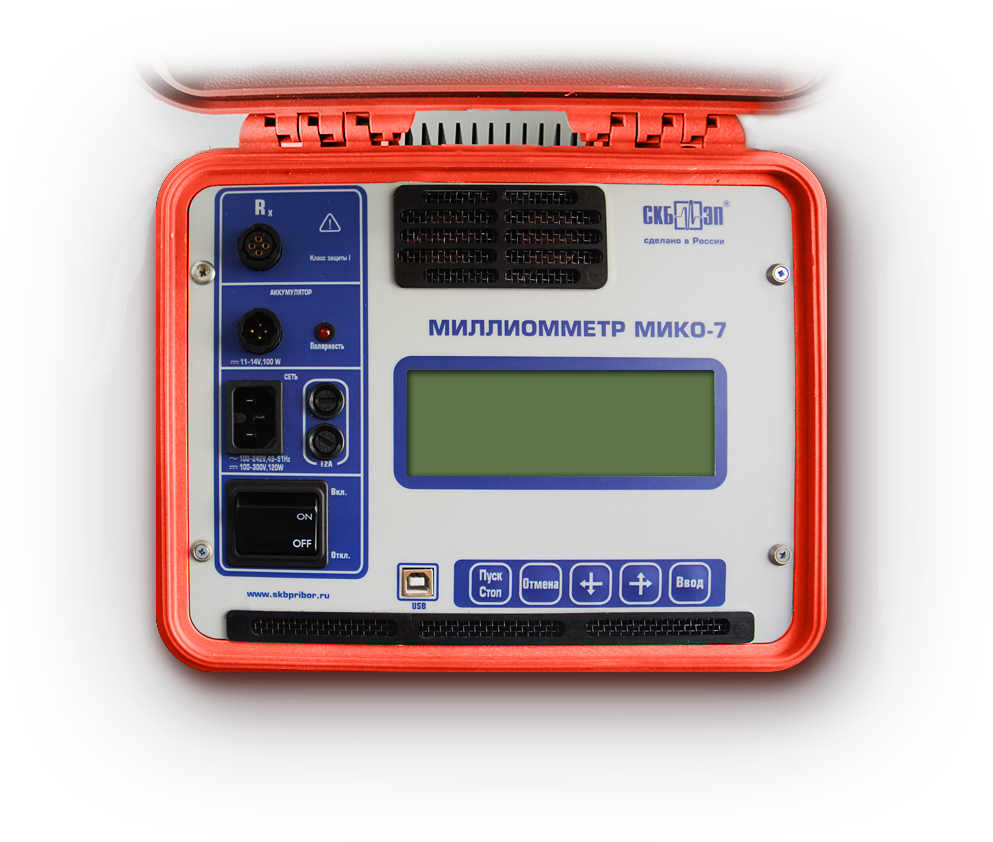

Он-лайн демонстрация работы миллиомметра МИКО-7 с расширенным ПО

21 июня 2017 г.

Подключите прибор к электросети (220 Вт) или к аккумулятору (12 Вт)

Не рекомендуется одновременная подача напряжения от аккумулятора и от сети.

Красный зажим кабеля присоединить к плюсовой клемме аккумуляторной батареи. Чёрный — к минусовой.

Подключите измерительный кабель к прибору.

Допускается подключение любого конца измерительного кабеля к любому заземлённому или незаземлённому концу трёхфазной обмотки с любой схемой соединения и в любой последовательности.

Прибор определяет источник питания.

Чтобы начать измерение, нажмите «Пуск/Стоп».

Измерение сопротивления проводится на примере обмоток, соединенных по схеме треугольник.

Чтобы перейти к измерению сопротивления обмотки <ab>, нажмите «Пуск/Стоп».

Чтобы запустить измерение сопротивления обмотки <ab>, нажмите «Пуск/Стоп».

Если три стрелки ↓↓↓ сменяются на две ↓↓, а затем на одну ↓, значит сопротивление постепенно уменьшается. Следовательно, процесс установления сопротивления протекает нормально. Когда вместо стрелок ромб ♦, можно остановить измерение.

Когда отобразятся данные по силе и сопротивлению тока, остановите измерение, нажав «Пуск/Стоп».

Измерение первой обмотки закончено. Отображается результат.

Чтобы перейти к измерению сопротивления обмотки <bc>, нажмите «Ввод».

Чтобы повторно измерить сопротивление, нажмите «Пуск/Стоп».

Чтобы выйти в меню, нажмите «Отмена».

Чтобы перейти к измерению сопротивления обмотки <bc>, нажмите «Пуск/Стоп».

Чтобы остановить измерение, нажмите «Пуск/Стоп».

Измерение закончено. Отображается результат измерения.

Чтобы перейти к измерению сопротивления обмотки <ca>, нажмите «Ввод».

Чтобы повторно измерить сопротивление, нажмите «Пуск/Стоп».

Чтобы выйти в меню, нажмите «Отмена».

Чтобы перейти к измерению обмотки <ca>, нажмите «Пуск/Стоп».

Чтобы остановить измерение, нажмите «Пуск/Стоп».

Измерение закончено. Отображается результат измерения.

Чтобы посмотреть результаты измерения всех трёх обмоток, нажмите «Ввод».

Чтобы повторно измерить сопротивление, нажмите «Пуск/Стоп».

Чтобы вернуться в меню, нажмите «Отмена».

Чтобы сохранить данные в архиве, нажмите «Ввод».

Чтобы вернуться в меню, нажмите «Отмена».

Установление тока в обмотке.

Чтобы остановить измерение, нажмите «Пуск/Стоп».

Загружаются результаты измерения трёх фаз.

Чтобы сохранить, Нажмите «Ввод»

Данные сохранены в архиве.

Чтобы рассчитать отклонение сопротивления трёх обмоток между собой, нажмите ←

Чтобы произвести температурный расчёт, нажмите →

Чтобы произвести температурный расчёт, нажмите →

Чтобы рассчитать отклонение сопротивления трёх обмоток между собой, нажмите ←

Если отклонение больше 2%, значит в одной из обмоток проблема.

Чтобы произвести пересчет сопротивления из линейного в фазное, нажмите ←

Благодаря произведенным расчетам видно, что завышенное сопротивление дает обмотка <а>.

Чтобы вернуться к результатам измерений, нажмите ←

Чтобы сохранить, нажмите «Ввод»

Чтобы остановить измерение, нажмите «Отмена».

С помощью автоматического расчета можно:

  • Привести значение измеренного сопротивления к паспортному;
  • Рассчитать температуру обмотки;
  • Найти относительную разницу между паспортным и измеренным значением сопротивлений.

Рассчитать эти параметры на примере обмотки трансформатора ТД-16000/35.

Введённые данные:

  • Паспортное значение температуры Θ = +20,0°С;
  • Измеренную температуру Ти = +24,5°С;
  • Паспортное значение сопротивления Rpassp = 413,5000 mΩ;
  • Материал из которого изготовлена обмотка: Cu.

Чтобы произвести температурный расчёт, нажмите →.

Вычислены следующие параметры:

  • Трас — температура обмотки 21,4°С — сравните её с указанной в паспорте. Этот параметр поможет узнать, не перегревается ли обмотка;
  • δR(Θ) —разница между паспортным значением сопротивления и измеренным.Она не превышает 2%, значит обмотка исправна;
  • Rab(Θ) — измеренное сопротивление, которое приведено к паспортному значению температуры. Это необходимо для точного расчета разницы паспортного и измеренного сопротивления.

Чтобы перейти к результатам измерений, нажмите →,
