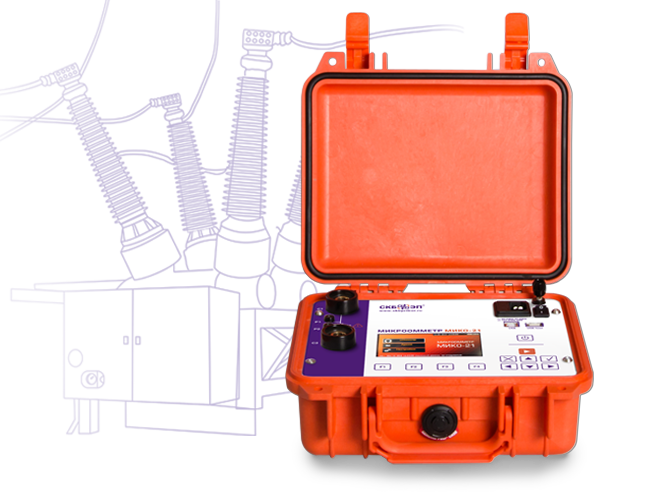

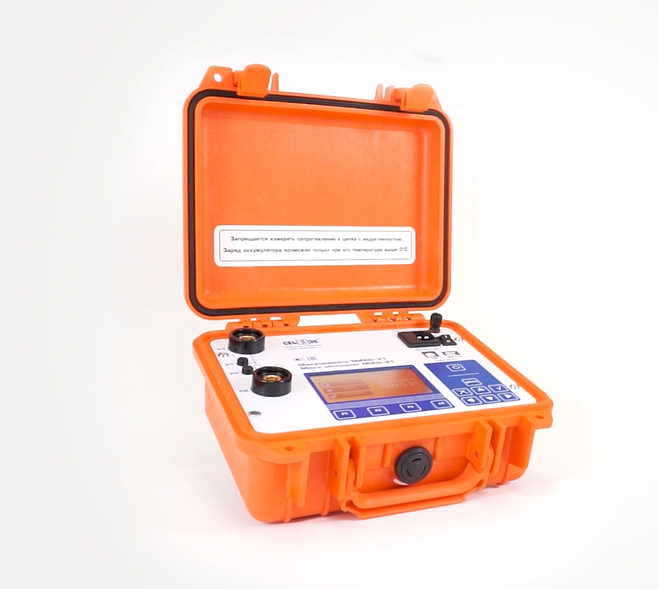

Современный микроомметр МИКО-21

Сертификаты
  • Соответствует требованиям безопасности
  • Внесен в Госреестр РФ
  • Внесен в Госреестр Республики Казахстан

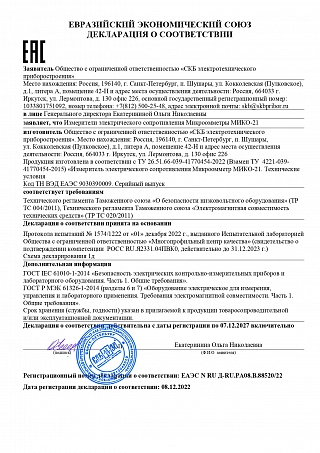

  • Соответствует требованиям Таможенного союза

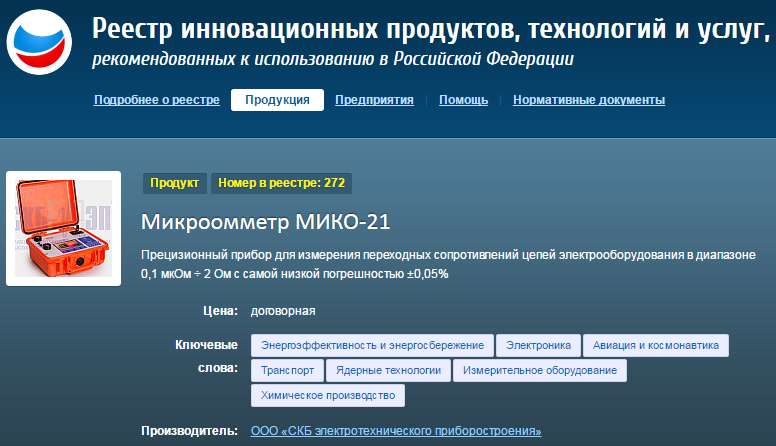

  • Внесен в Реестр инновационных продуктов, рекомендованных к использованию в РФ

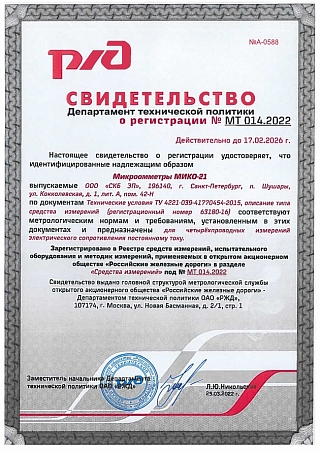

  • Разрешение о применении в электроустановках РЖД

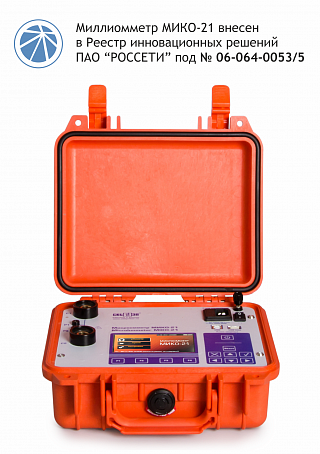

  • Внесен в Реестр инновационных решений ПАО РОССЕТИ
  • Соответствует критериям отнесения продукции к инновационной (Экспертиза ИСЭМ СО РАН)

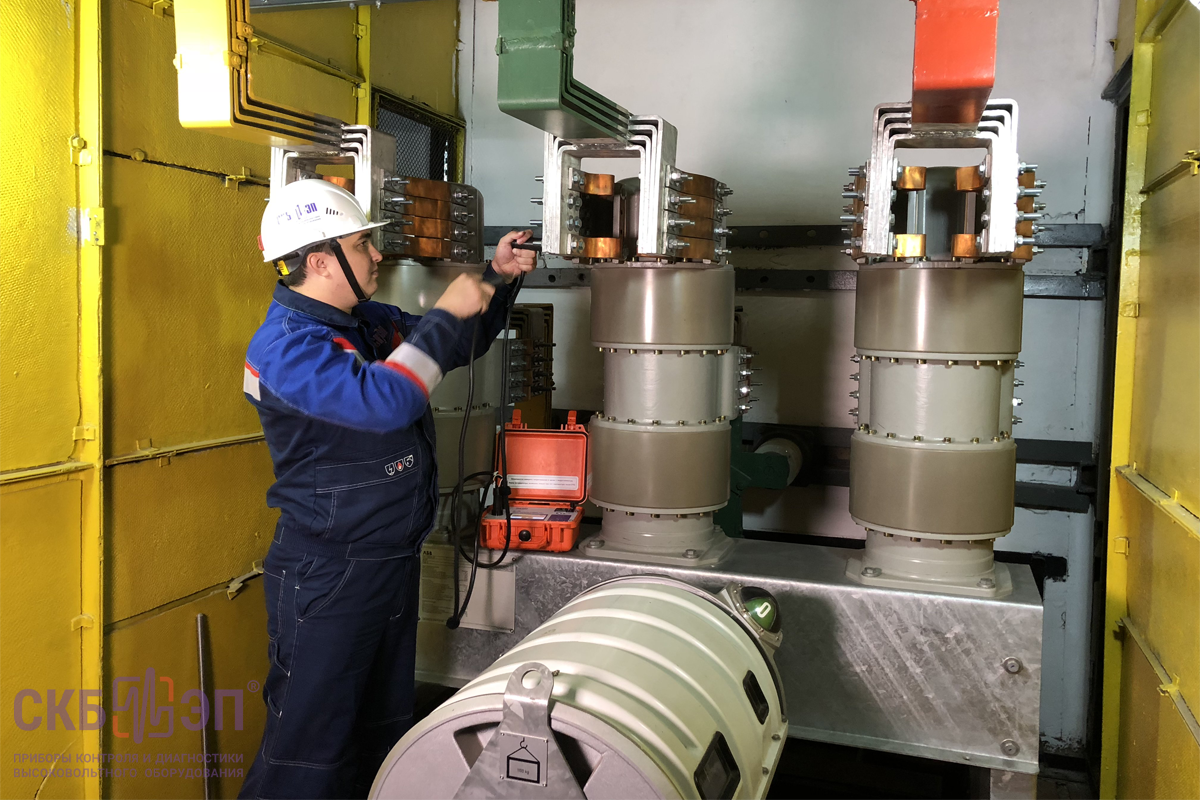

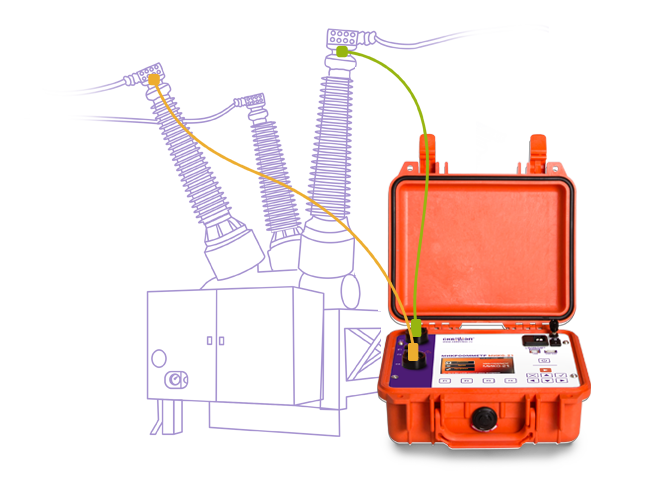

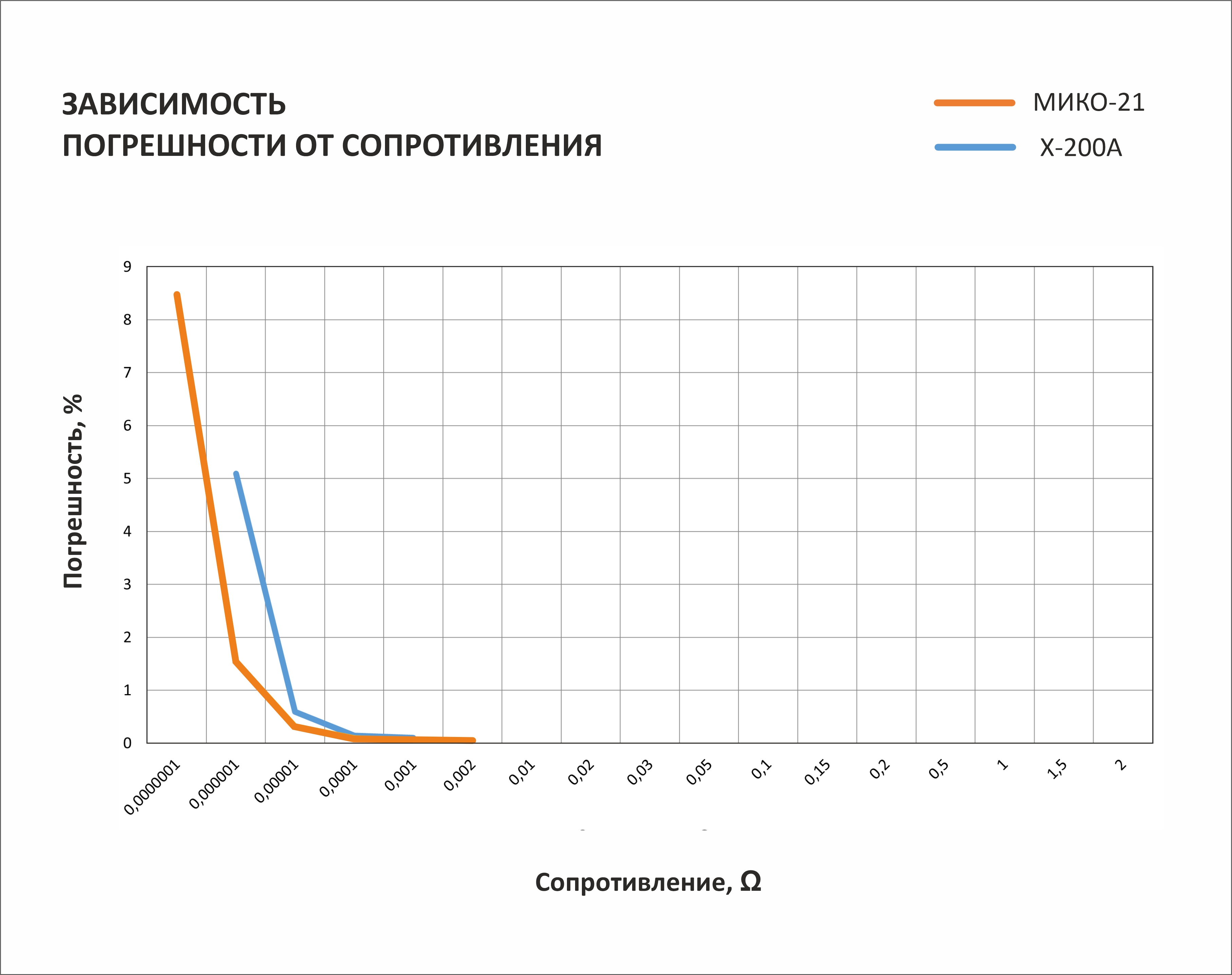

Измерение контактных сопротивлений цепей электрооборудования в диапазоне 0,1 мкОм ÷ 2 Ом на токе до 200А с самой низкой погрешностью ±0,05%

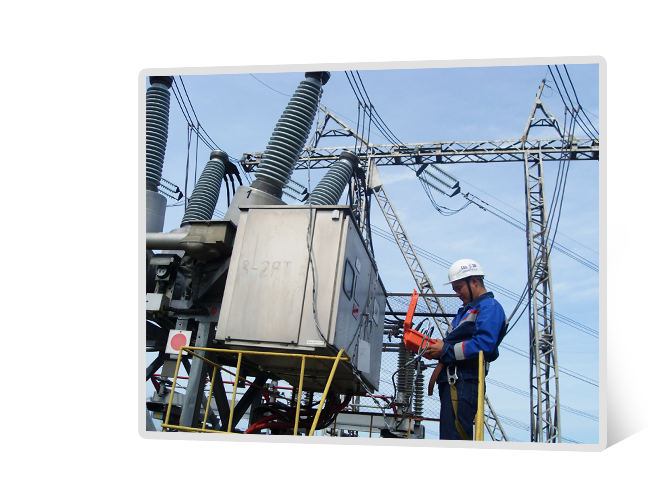

  • высоковольтных выключателей, соединителей и разъединителей;
  • контакторов, реле и стыков шинопроводов;

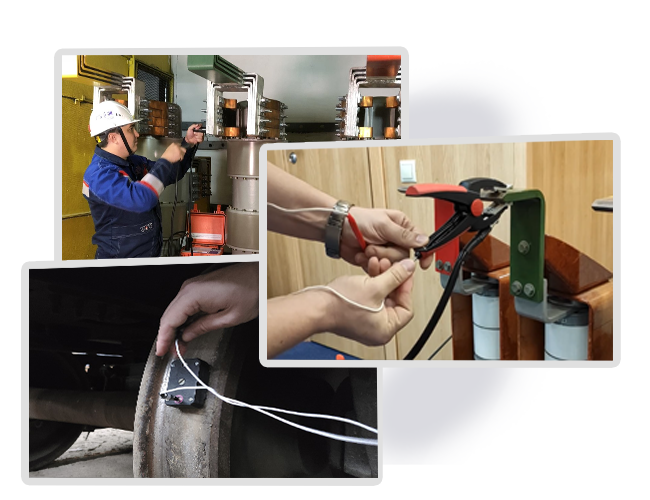

  • болтовых, паяных и сварных соединений на открытых и закрытых распределительных устройствах до 750кВ в условиях больших электромагнитных полей.

МИКО-21 обладает рядом функциональных и технических особенностей, которые позволяют ему опережать аналогичные приборы, представленные на рынке (см. сравнение с аналогами).


Ориентировочное поступление на склад - декабрь 2017г. / январь 2018г. Принимаем заявки на приобретение.

Проведение измерений на нормируемом токе до 200А

Одна из проблем при измерении переходных сопротивлений с приемлемой погрешностью, связана с наличием окисных пленок между контактируемыми поверхностями.

Для контроля такого рода погрешности в международном стандарте МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)) содержится указание на то, что при измерении электрического сопротивления главной цепи высоковольтного выключателя сила измерительного тока должна быть от 50А до тока его номинального значения.

В паспортных данных многих зарубежных выключателей сила измерительного тока чаще всего ограничена конкретными значениями: 100А и 200А.

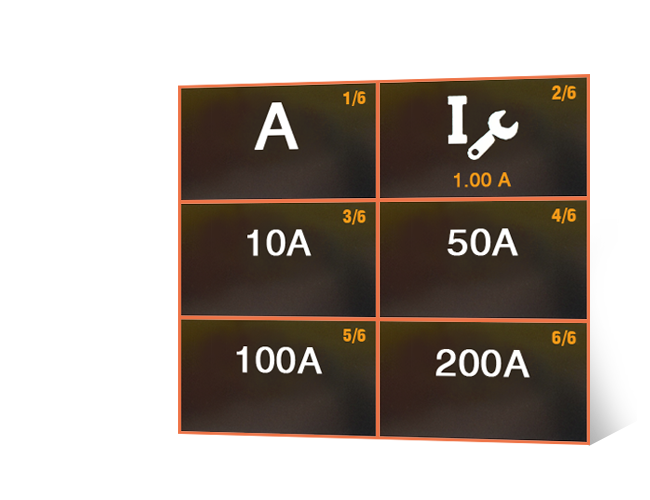

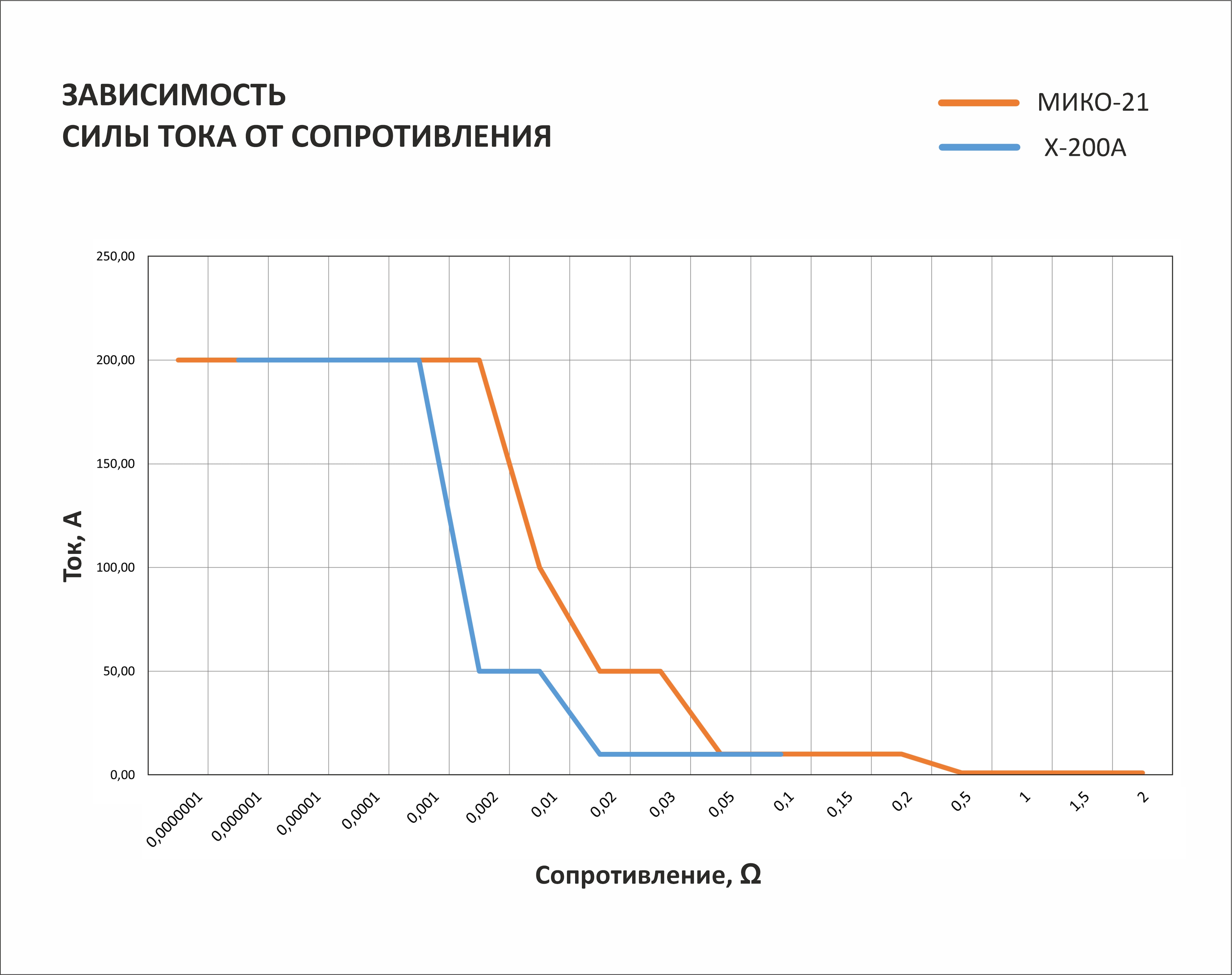

В микроомметре МИКО-21 пользователь может задать силу тока несколькими способами:

  • Выбрать из ряда установленных значений: 10А, 50А, 100А и 200А;
  • Задать автоматический режим выбора силы измерительного тока;
  • Выбрать режим ручного задания измерительного тока, в диапазоне от 1 до 200А с шагом 1А.
Специальные алгоритмы проведения измерений переходных сопротивлений высоковольтных выключателей со встроенными ТТ

Только в микроомметрах "СКБ ЭП" измерение сопротивления Rперех. контактов колонковых и баковых выключателей выполняется в раздельных автоматизированных режимах, оптимизированных для этих выключателей. Трансформаторы тока (ТТ) баковых выключателей создают длительный переходной процесс при подаче измерительного тока. Поэтому время измерения определяется параметрами ТТ, их числом, силой измерительного тока и, например, для выключателя У-220-2000-25У1 может достигать 30 с. Специальные алгоритмы с автоматической остановкой измерения позволяют исключить субъективные ошибки и увеличить число измерений для одной зарядки аккумулятора.

Четыре способа запуска процесса измерения сопротивлений

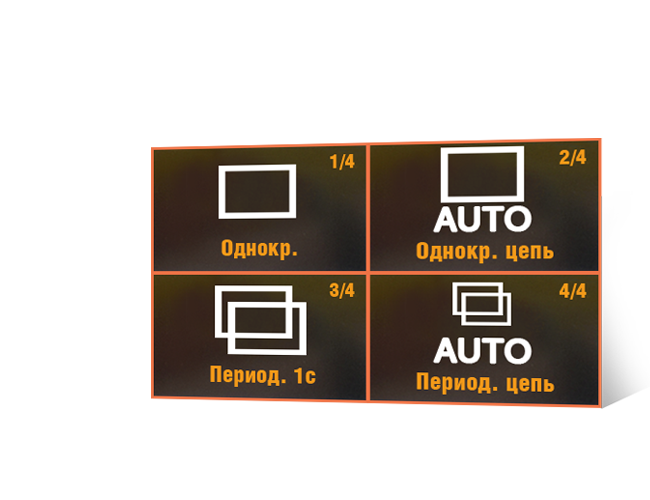

В приборе запрограммировано четыре способа запуска процесса измерения:

  • "Однократный" - запуск происходит по нажатию кнопки «Start», расположенной на передней панели прибора. При данном способе запуска зажимы измерительного кабеля сначала основательно закрепляются на измеряемом объекте, после чего пользователь выполняет запуск на измерение.
  • "По замыканию цепи" - запуск на измерение происходит после возникновения электрического контакта между измеряемой цепью и токовыми или потенциальными контактами измерительного кабеля, с выводом информации на дисплей. Данный режим используется совместно с игольчатыми нажимными контактами измерительного кабеля и предназначен для быстрой проверки большого количества болтовых соединений.
  • "Периодический" - запуск измерения происходит через заранее заданные интервалы времени. Режим может быть использован для проведения отбраковки изделий. Используется: когда обе руки прижимают щупы кабелей к точкам измерения и некому нажать клавишу START; для наблюдения за изменяющимся сопротивлением, например, при регулировке; для отбраковки партии резисторов по заданным в приборе граничным значениям сопротивления.
  • "Периодическая цепь" - предназначен для автоматического периодического запуска измерения по факту замыкания измерительной цепи. Инициализация режима производится по нажатию клавиши Start, процесс измерения запускается по замыканию измерительной цепи, при этом прибор информирует звуковым сигналом. После получения результата программа автоматически переходит в режим ожидания повторного замыкания  цепи.
Архив паспортных значений контролируемого оборудования

Архив паспортных значений сопротивлений Rперех. контактов выключателей предприятия дает возможность автоматически сопоставить измеренное значение с паспортным при указании марки выключателя;

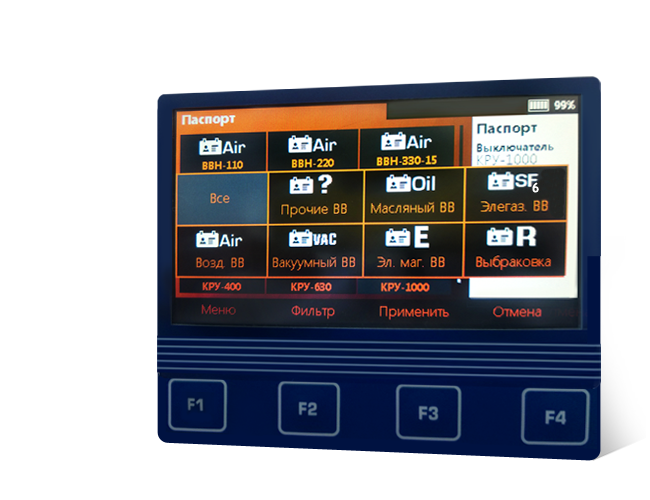

Архив прибора содержит паспорта высоковольтных выключателей с указанием максимально и/или минимально допустимого значения переходного сопротивления контактов, а также паспорта на отбраковываемые резисторы с указанием допустимых значений верхнего и нижнего порогов сопротивления.

Кроме того, пользователь может самостоятельно добавить необходимый шаблон.

Автоматическое сравнение измеренного и паспортного значений сопротивлений

Наличие встроенного архива паспортных значений электрических сопротивлений (главной цепи высоковольтных выключателей) позволяет прибору автоматически находить и сигнализировать о выходе результата измерений за допустимые границы.

Интерактивное управление прибором

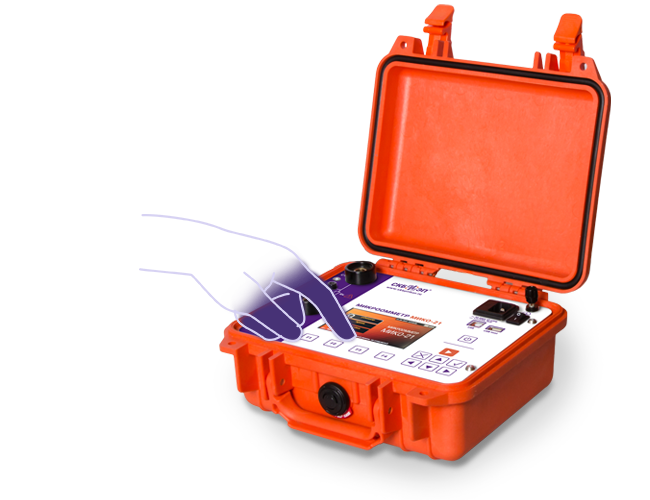

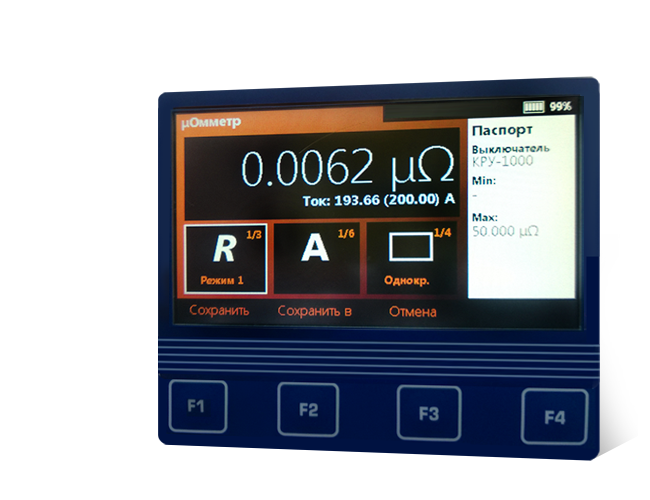

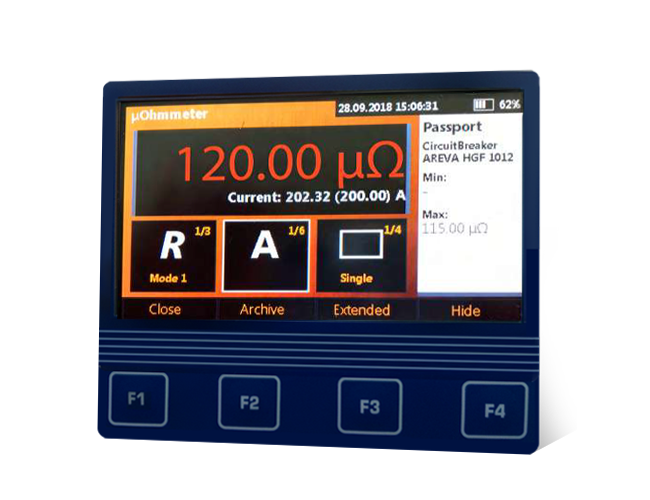

Цветной графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс с сенсорным экраном дисплея облегчают пользование прибором.

Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсорный экран дисплея.

Связь с ПК не только через USB, но и через флэшку упрощает перенос данных из прибора в информационную базу предприятия.

Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования.

Автономное питание, малый вес и габариты
  • Наличие энергонезависимой памяти и режима «автоматического сохранения результатов измерений» - значительно сокращает полное время обследования выключателя за счет переноса полученных данных с территории подстанции в офис организации.
  • Указанные выше особенности обеспечивают полную автономность и высокую мобильность прибора на обширной территории подстанции или цеха, так как избавляют от хлопот с кабелем питания, удлинителем сетевой розетки и заземление.
Измерительные кабели с уникальной и эргономичной конструкцией

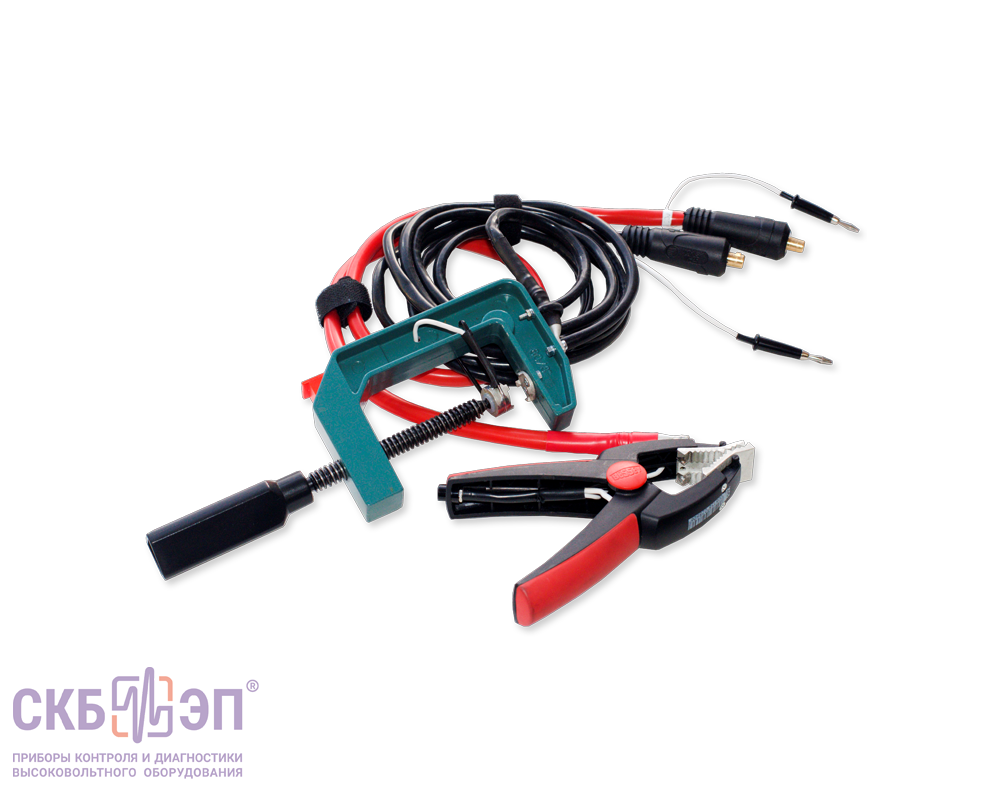

Для удобства пользователя в стандартную комплектацию включен лишь один тип измерительного комплекта (Комплект №3 – состоит их 2 измерительных кабелей с зажимом типа "крокодил" для высоковольтных выключателей до 110кВ) .

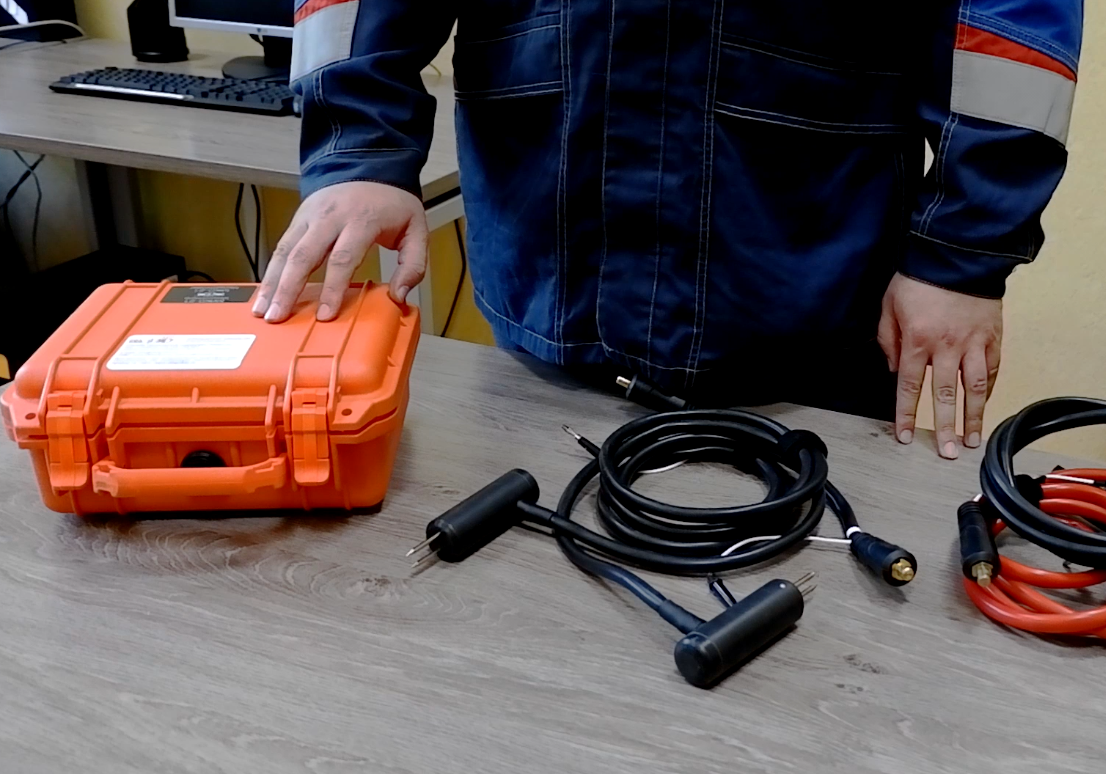

Каждый может выбрать необходимый кабель (комплект) под свои нужды из предложенного широкого ассортимента дополнительной комплектации:

  • Измерительные кабели при размещении прибора возле выключателя:

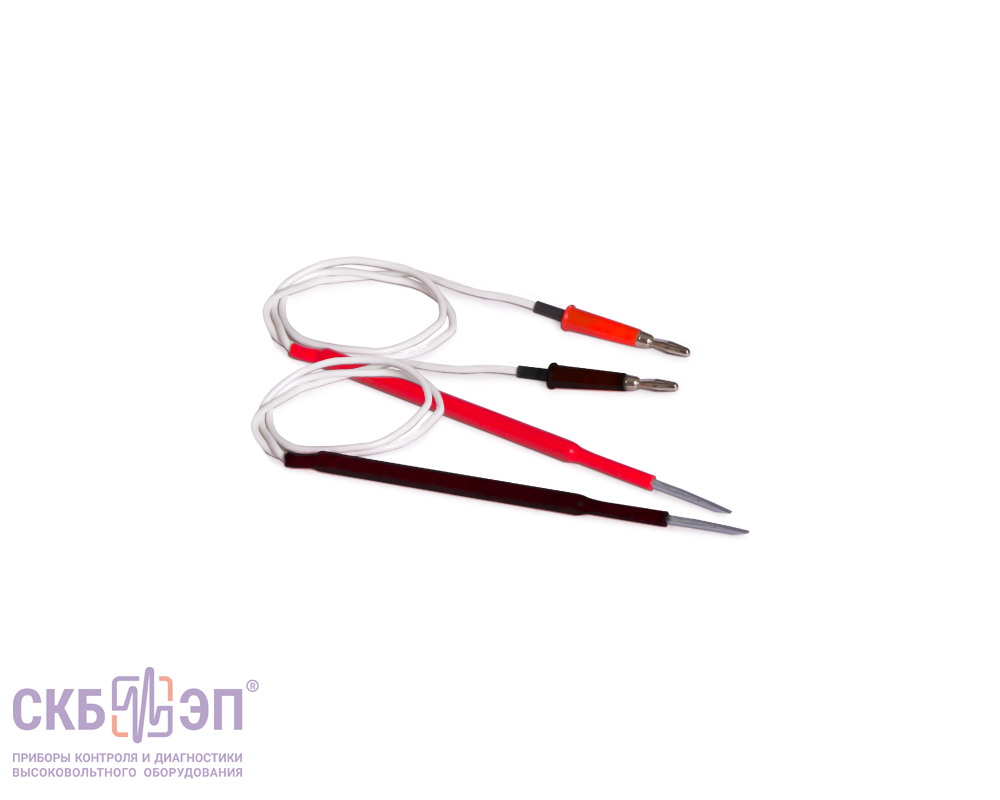

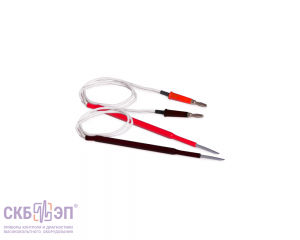

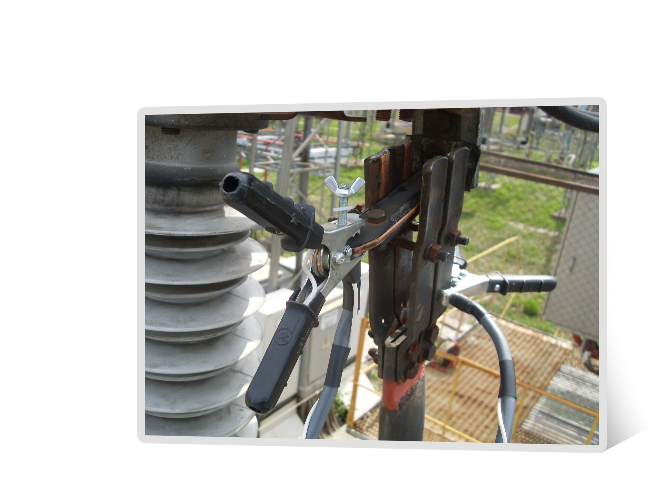

Один комплект с подпружиненными игольчатыми контактами для удобного измерения в шинопроводах и дугогасительных камерах. Два других комплекта с зажимами типа "крокодил" (с токовыми и потенциальными проводами) для выключателей до 10 кВ и для выключателей до 110кВ и часть до 220кВ.

  • Измерительные кабели при размещении прибора в люльке подъемника:

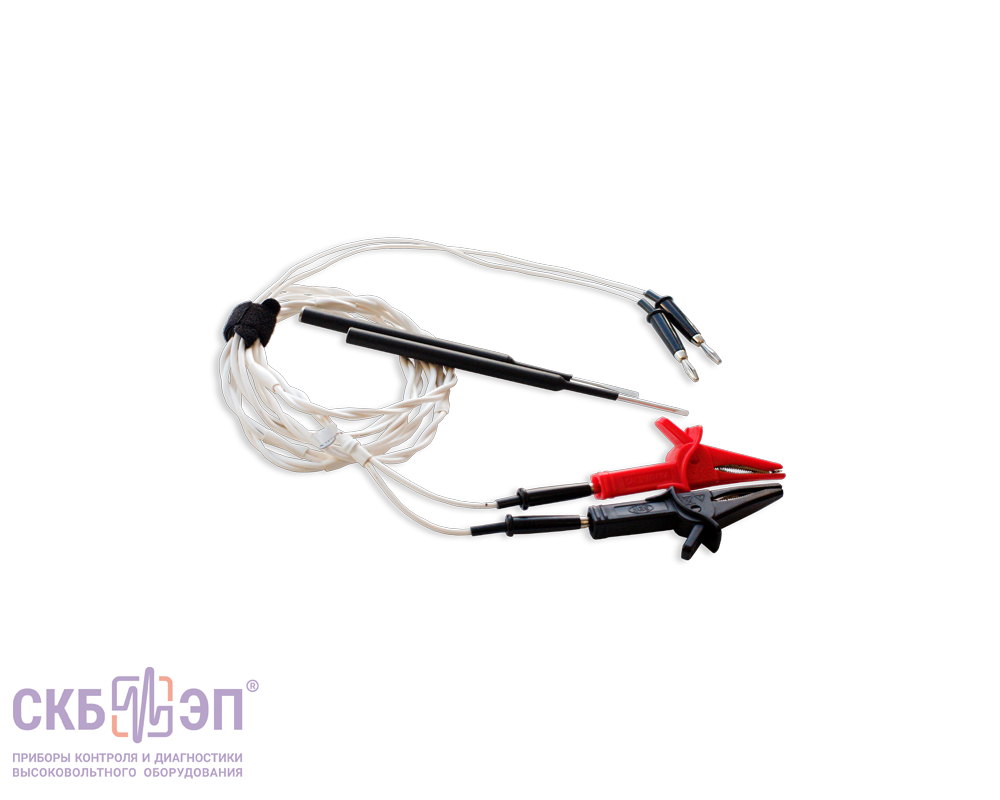

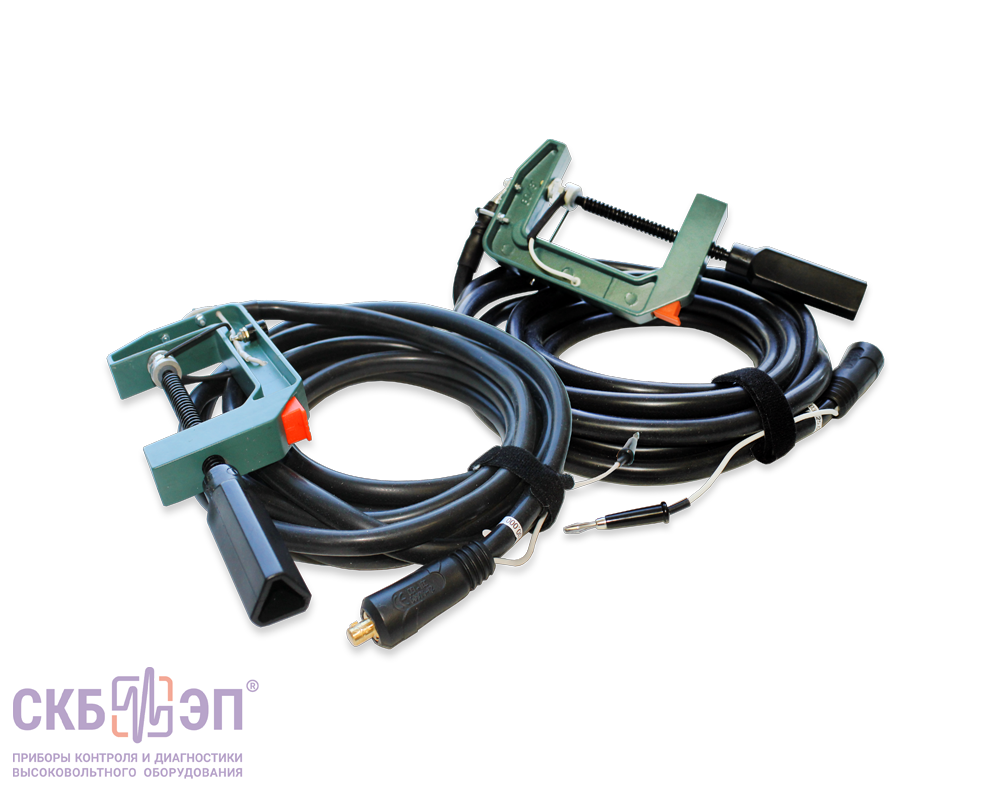

Три комплекта, которые состоят из кабелей с зажимом типа "крокодил" (с токовыми и потенциальными проводами) + кабель с зажимом типа "струбцина" (с токовыми и потенциальными проводами). Отличаются длиной и областью применения: для высоковольтных выключателей до 220кВ, для высоковольтных выключатели до 330 кВ и часть до 500 кВ и для высоковольтных выключателей до 750 кВ.

  • Измерительные кабели для прецизионных измерений и измерений на участках цепи, к крайним точкам которой подан измерительный ток.
Характеристики Значение
Диапазон измерений сопротивления 0,1 мкОм ÷ 2 Ом
Диапазон силы измерительного тока, А 1 ÷ 200
Погрешность измерения ± 0,05%
Время измерения в режиме 1, с не более 2,0
Время измерения в режиме 2 на баковых выключателях, с 10 ÷ 30
Время измерения в режиме 3 на баковых выключателях с экономией заряда аккумулятора, с 5 ÷ 15
Продолжительность непрерывной работы (в нормальных условиях) не менее, ч 8
Количество измерений при полностью заряженном аккумуляторе (в нормальных условиях), шт 500
Дисплей прибора Сенсорный цветной графический,
480х272 точек
Типы каналов передачи данных USB/USB Flash
Сетевое напряжение электропитания, В от 90 до 242 (переменного тока)
от 127 до 300 (постоянного тока)
Потребляемая мощность не превышает, Вт 60
Степень защиты прибора в рабочем положении IP40
Степень защиты прибора в транспортном положении IP64
Температурный диапазон эксплуатации,ºС -20 ÷ +50
Масса измерительного блока не более, кг 3,1
Габаритные размеры, мм 270х250х130
Гарантия на прибор 36 месяцев
с даты отгрузки
Межкалибровочный период, год 3
Межповерочный период, год 3
Стандартная комплектация
Фото Наименование, Индекс Применение
Измерительный блок МИКО-21 Измерительный блок МИКО-21 СКБ139.00.00.000 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.

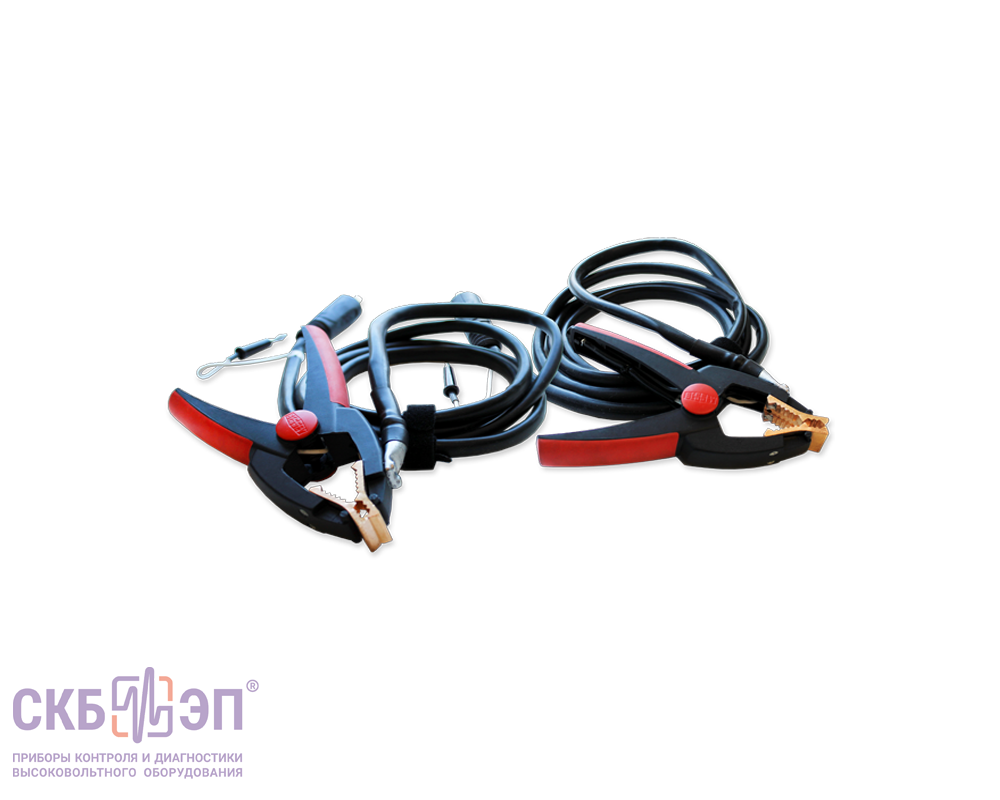

Комплект №2<br>длина 2м. Комплект №2
длина 2м.
СКБ039.27.00.000
Измерительные кабели с зажимом типа «крокодил» (захват до 50мм.) Содержат токовый и потенциальный провод.
Рекомендованы для выключателей до 10 кВ.
Длина 2 м. Масса 0,56 кг. В комплекте - 2 шт.
Сетевой кабель Сетевой кабель СКБ018.09.00.000 Для подключения прибора к сети электропитания, а также для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2 м.
Провод заземления Провод заземления СКБ010.01.00.000 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2 м.
Шунт 75 ШСМ МЗ 75А-0,5 Шунт 75 ШСМ МЗ 75А-0,5 Шунт для поверки работоспособности микроомметра МИКО-21.
Предохранители ВП2Б-1В-2А<br>(2 шт.) Предохранители ВП2Б-1В-2А
(2 шт.)
Для защиты источника питания.
Сумка для транспортировки Сумка для транспортировки СКБ126.06.00.000 Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации.
Измерительные кабели при размещении прибора возле выключателя (по заказу)
Фото Наименование, Индекс Применение

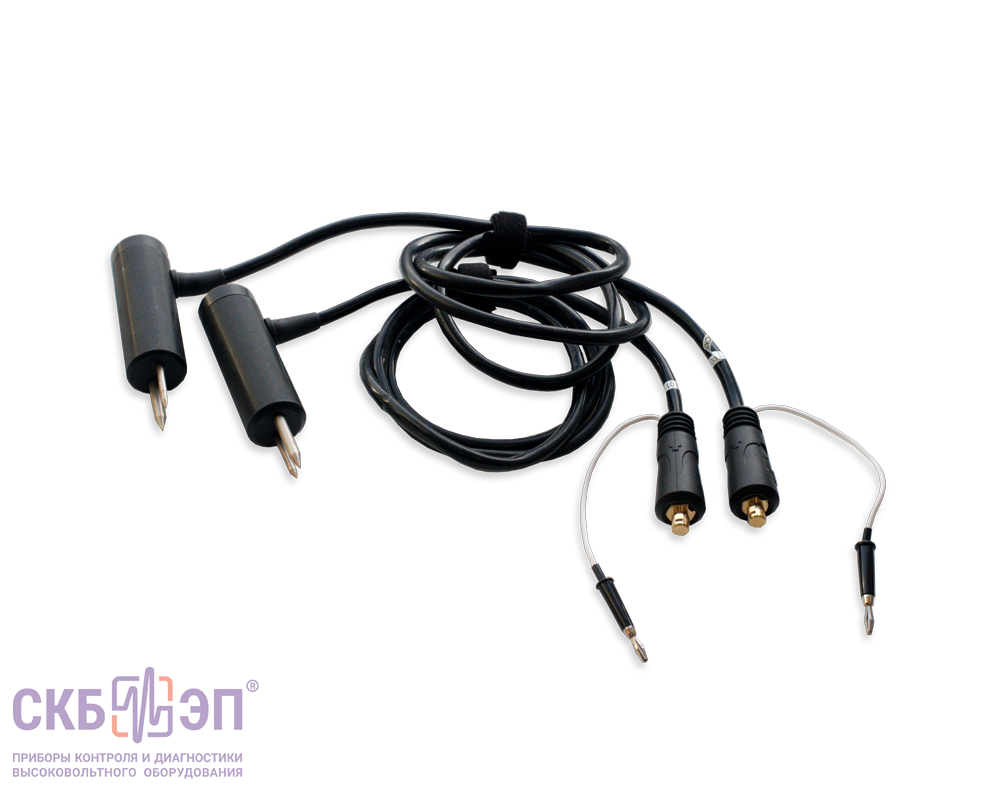

Комплект №1 Комплект №1 СКБ039.19.00.000
СКБ039.19.00.000-01
Кабели с подпружиненными игольчатыми контактами. Содержат токовый и потенциальный провод.
Удобны для измерений в шинопроводах и дугогасительных камерах.
Длина 1,5м. Масса 0,5 кг. В комплекте - 2 шт.

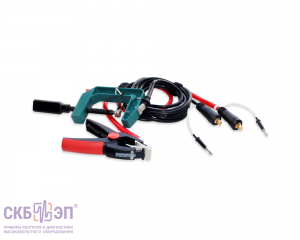

Комплект №3<br>длина 4,5 м Комплект №3
длина 4,5 м
СКБ039.25.00.000

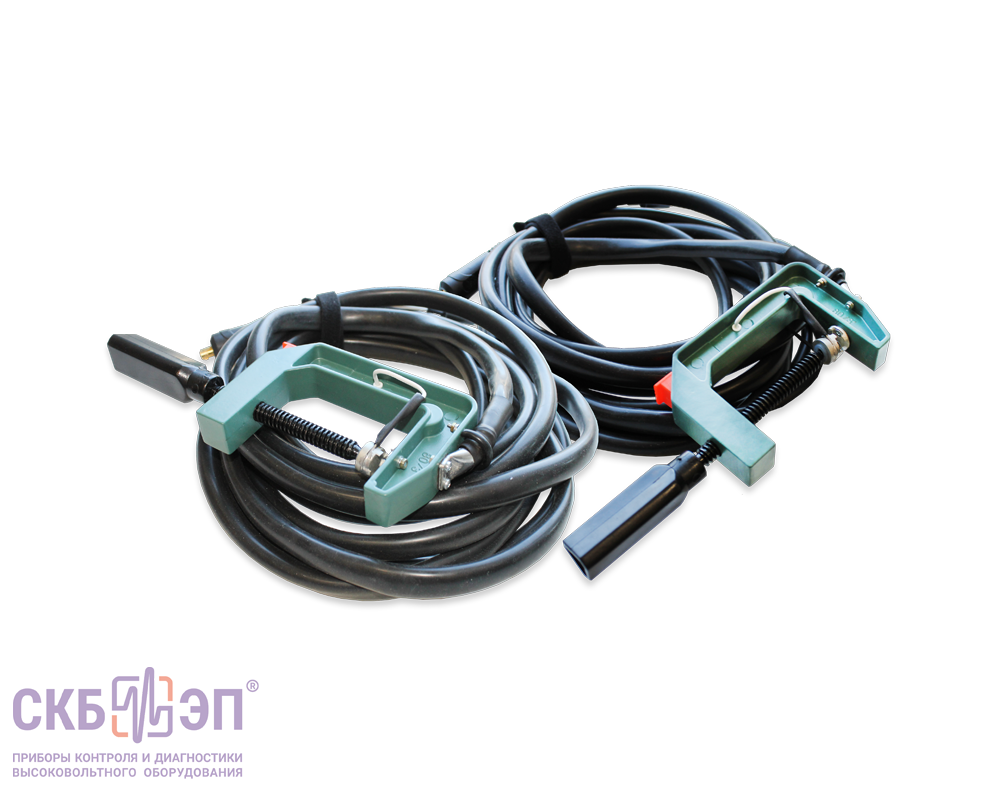

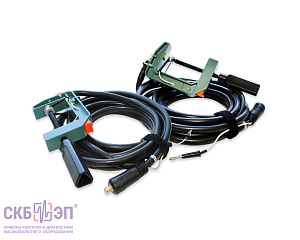

Измерительные кабели с зажимом типа "струбцина" (захват до 80мм.) Содержат токовый и потенциальный провод.
Рекомендованы для всех выключателей до 35 кВ и части выключателей до 110кВ.
Длина 4,5 м. Масса 1,86 кг. В комплекте - 2 шт.
Комплект №4<br>длина 6 м Комплект №4
длина 6 м
СКБ039.26.00.000
Измерительные кабели с зажимом типа «струбцина» (захват до 80мм.) Содержат токовый и потенциальный провод.
Рекомендованы для всех выключателей до 110кВ и часть до 220кВ.
Длина 6 м. Масса 2,83 кг. В комплекте - 2 шт.
Измерительный кабель<br>для комплектов №2,№3,№4 Измерительный кабель
для комплектов №2,№3,№4
СКБ39.24.00.000
СКБ39.24.00.000-01
СКБ39.24.00.000-02
Измерительные кабели для прецизионных измерений и измерений на участках цепи, к крайним точкам которой подан измерительный ток.
В состав входит: зажим типа «крокодил» А25С (2шт.) и щупы (2шт.).

  • Для комплекта №2 - Длина 2м. (СКБ039.24.00.000)
  • Для комплекта №3 - Длина 4,5м. (СКБ039.24.00.000-01)
  • Для комплекта №4 - Длина 6м. (СКБ039.24.00.000-02)
В частности кабель может быть использован в случае измерения удельного сопротивления кабелей.
Измерительные кабели при размещении прибора в люльке подъемника (по заказу)
Фото Наименование, Индекс Применение

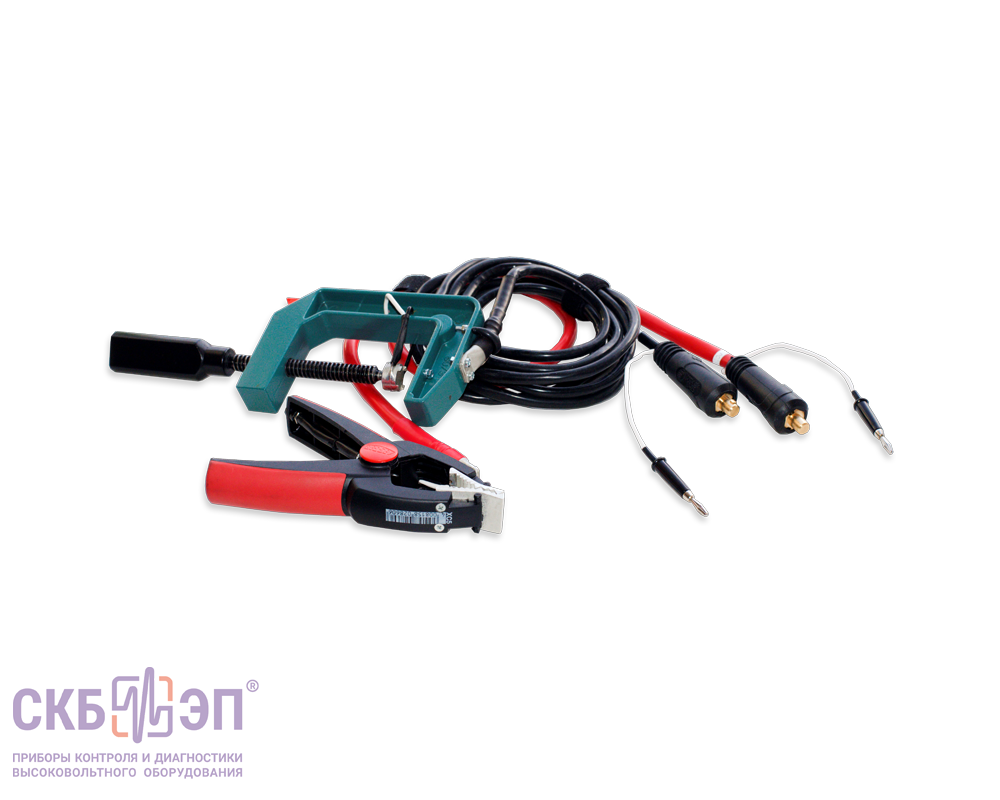

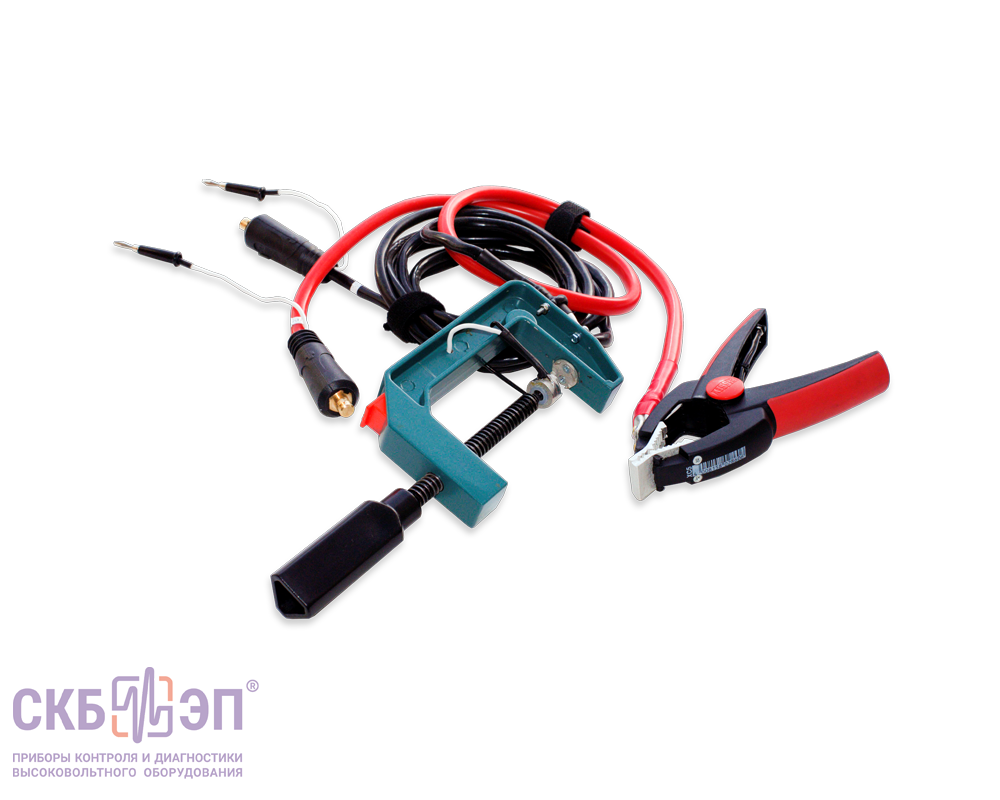

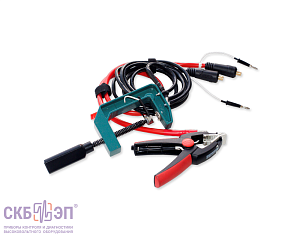

Комплект №5 Комплект №5 СКБ039.20.00.000
СКБ039.21.00.000

Комплект измерительный состоит из двух кабелей для выключателей до 220кВ:

  • Измерительный кабель с зажимом "крокодил" (захват до 50мм.)
    Содержит токовый и потенциальный провод. Длина 1 м. Масса 0,5 кг.
  • Измерительный кабель с зажимом "струбцина" (захват до 70мм.)
    Содержит токовый и потенциальный провод. Длина 3 м. Масса 1,0 кг.
Комплект №6 Комплект №6 СКБ039.20.00.000
СКБ039.21.00.000-01

Комплект измерительный состоит из двух кабелей для выключателей до 330кВ и части до 500кВ:

  • Измерительный кабель с зажимом "крокодил" (захват до 50мм.)
    Содержит токовый и потенциальный провод. Длина 1 м. Масса 0,5 кг.
  • Измерительный кабель с зажимом "струбцина" (захват до 70мм.)
    Содержит токовый и потенциальный провод. Длина 6 м. Масса 2,0 кг.
Комплект №7 Комплект №7 СКБ039.20.00.000
СКБ039.21.00.000-02

Комплект измерительный состоит из двух кабелей для выключателей до 750кВ:

  • Измерительный кабель с зажимом типа "крокодил" (захват до 50 мм.). Содержит токовый и потенциальный провод (длина 1 м., масса 0,5 кг.);
  • Измерительный кабель с зажимом типа "струбцина" (захват до 70 мм.). Содержит токовый и потенциальный провод (длина 9 м., масса 4,0 кг.).
Дополнительная комплектация (по заказу)
Фото Наименование, Индекс Применение

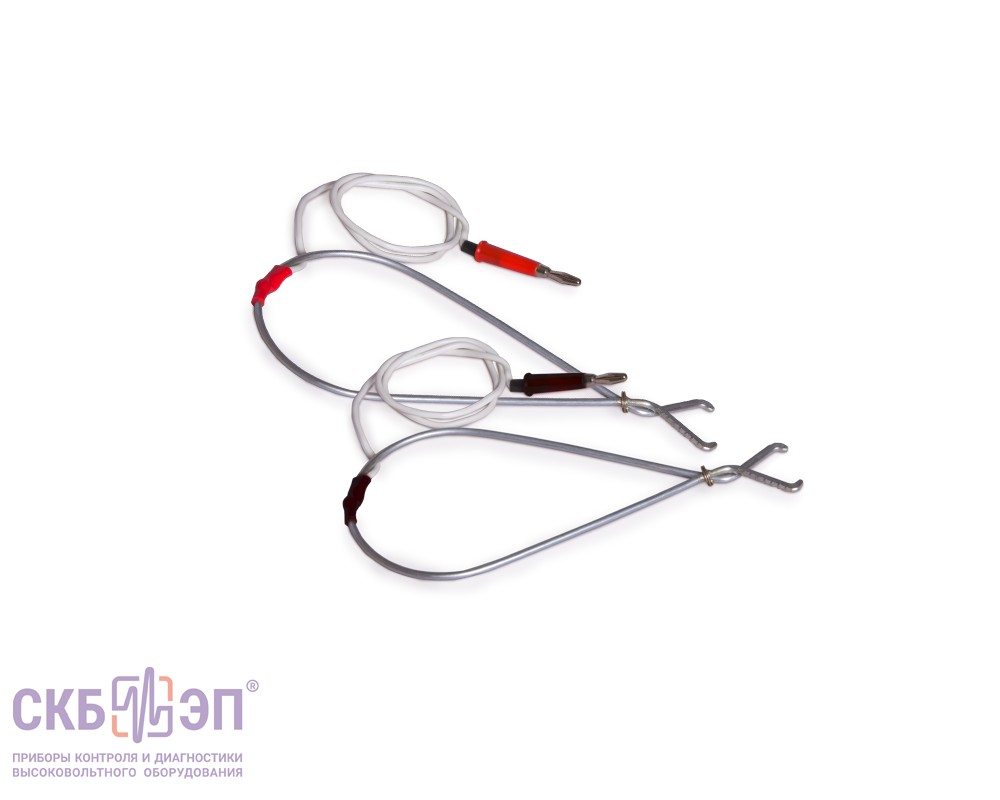

Потенциальный пружинный контакт (черный и красный) Потенциальный пружинный контакт (черный и красный) СКБ023.21.00.000 Применяются совместно с измерительными кабелями для исключения большого переходного сопротивления между шпилькой ввода и аппаратным зажимом.
Используется совместно с Комплектами №3 - №7
Потенциальный штыревой контакт (черный и красный) Потенциальный штыревой контакт (черный и красный) СКБ023.22.00.000 Применяются совместно с измерительными кабелями для исключения большого переходного сопротивления между шпилькой ввода и аппаратным зажимом.
Используется совместно с Комплектами №3 - №7
Кабель USB 2.0 A-B Кабель USB 2.0 A-B Для связи с компьютером и передачи данных. Длина 1,8м.
Штанга-манипулятор Штанга-манипулятор СКБ010.41.00.000
СКБ010.41.00.000-01
СКБ010.41.00.000-02
Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников.

Комплектуется зажимом с токовым и потенциальным контактами соединенными измерительной площадкой. К площадке с земли/ с крышки бака присоединяются измерительные кабели.

  • Штанга-манипулятор для оборудования до 35кВ (Длина 2,2 м);
  • Штанга-манипулятор для оборудования до 110кВ (Длина 3,7 м);
  • Штанга-манипулятор для оборудования до 220кВ (Длина 5,1 м).

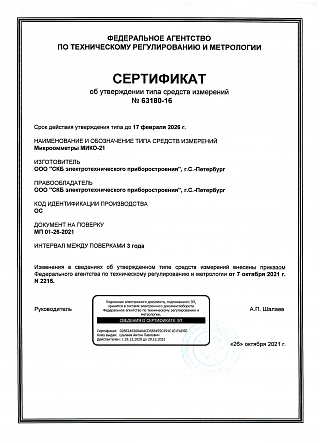

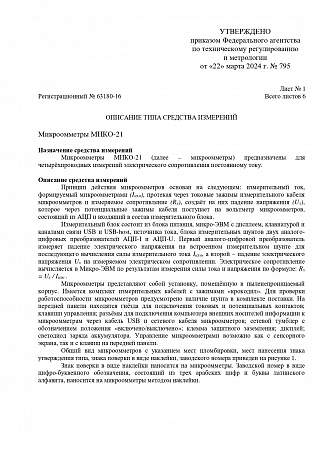

МИКО-21 зарегистрирован в Госреестре РФ под № 63180-16; Действителен до 17 февраля 2021г.
МИКО-21 зарегистрирован в Госреестре Республики Казахстан под № KZ.02.03.07257-2016/63180-16; действ. до 17 февраля 2021г.
МИКО-21 - ТС № RU Д-RU.ME97.B.00047; действ. 26.04.2020
МИКО-21 внесен в Реестр инновационных товаров под №272, действ. до 30 марта 2019г.
МИКО-21 внесен в Реестр инновационных решений ПАО "РОССЕТИ" под уникальным №06-064-0053/5; срок нахождения 25.10.2020
Разрешение на применение МИКО-21 на объектах хозяйства электроснабжения ОАО «РЖД»; действ. до 17 февраля 2021г.

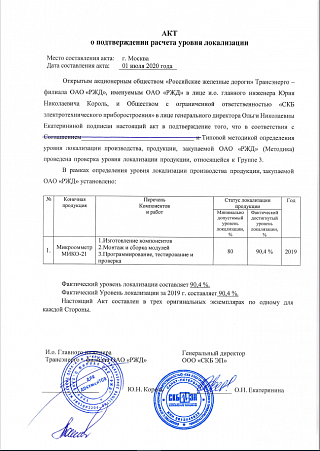

МИКО-21 соответствует критериям отнесения продукции к инновационной и высокотехнологичной

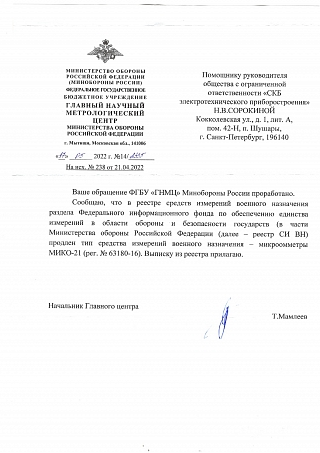

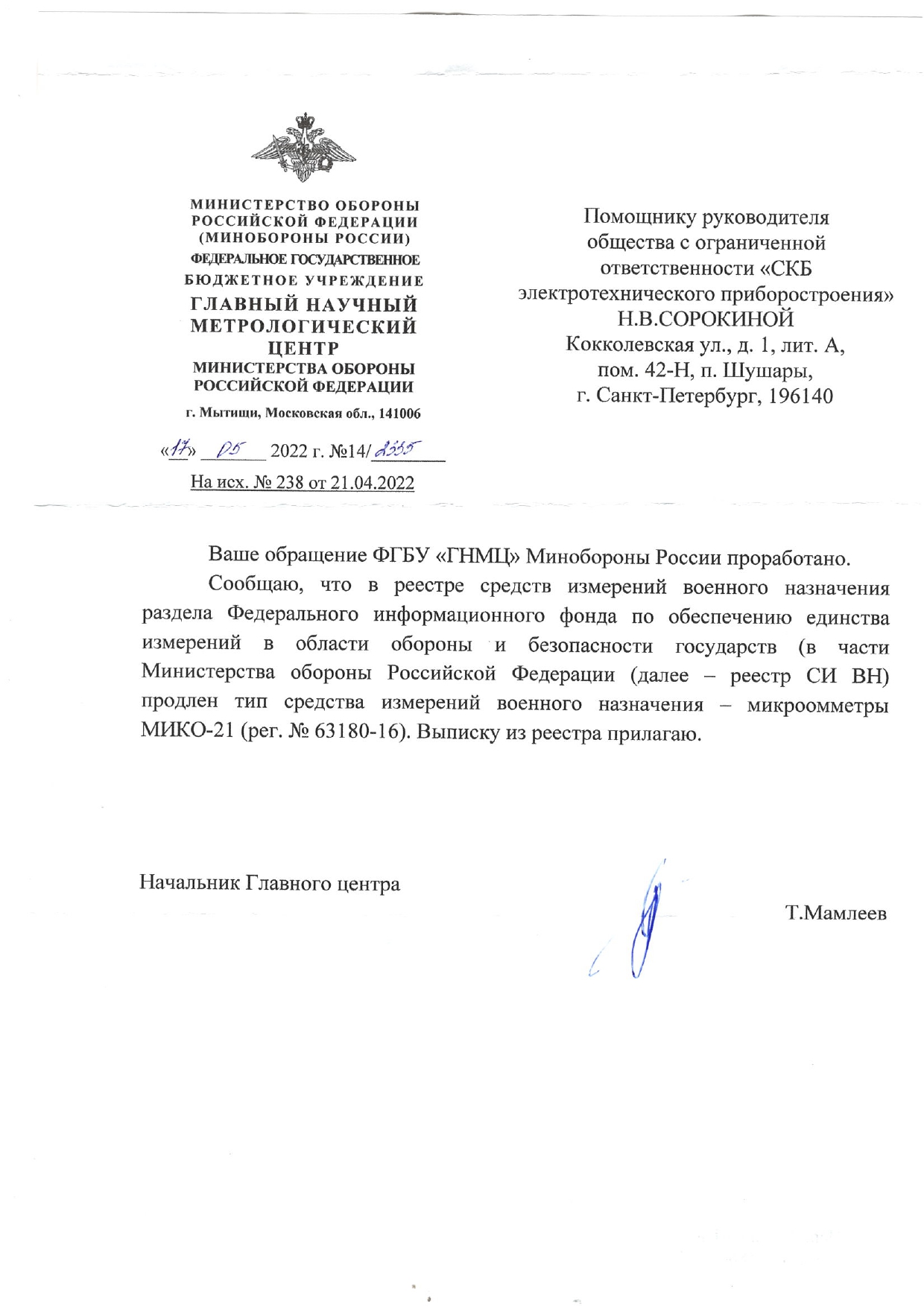

МИКО-21 зарегистрирован в Реестре средств измерений военного назначения под №63180-16; Действителен до 17 февраля 2021г.
Отзыв о Микроомметр МИКО-21
АО "Московский вертолетный завод им. М.Л. Миля"

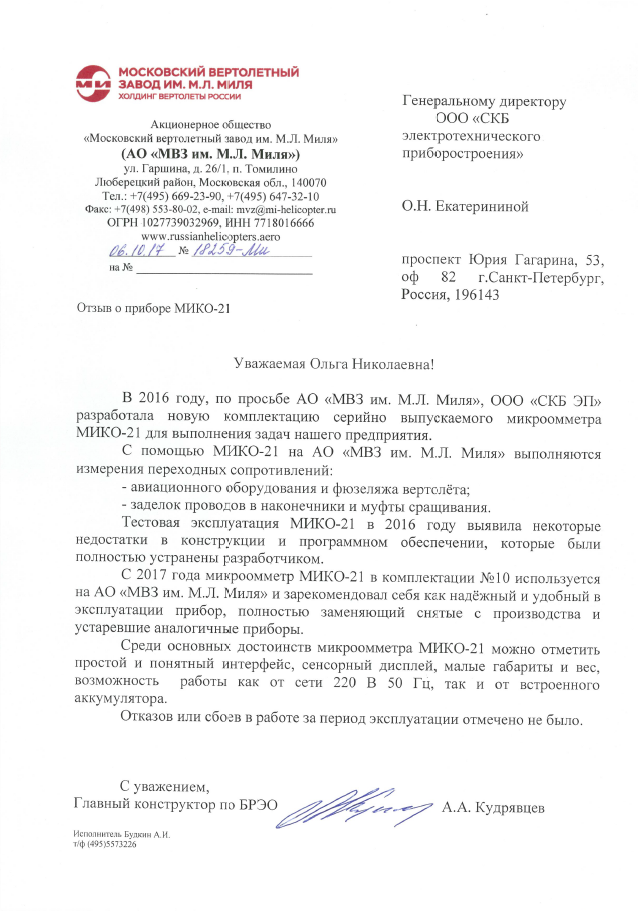

В 2016 году, по просьбе АО "МВЗ им. М.Л. Миля", ООО "СКБ ЭП" разработала новую комплектацию серийно выпускаемого микроомметра МИКО-21 для выполнения задач нашего предприятия.

С помощью МИКо-21 на АО "МВЗ им. М.Л. Миля" выполняются измерения переходных сопротивлений:

  • авиационного оборудования и фюзеляжа вертолёта;
  • заделок проводов в наконечники и муфты сращивания.

Тестовая эксплуатация МИКО-21 в 2016 году выявила некоторые недостатки в конструкции и программном обеспечении, которые были полностью устранены разработчиками.

С 2017 года микроомметр МИКО-21 в специальной комплектации используется на АО "МВЗ им. М.Л. Миля" и зарекомендовал себя как надежный и удобный в эксплуатации прибор, полностью заменяющий снятые с производства и устаревшие аналогичные приборы.

Среди основных достоинств микроомметра МИКО-21 можно отметить простой и понятный интерфейс, сенсорный дисплей, малые габариты и вес, возможность работы как от сети 220 В 50 Гц, так и от встроенного аккумулятора.

Отказов и сбоев в работе за период эксплуатации отмечено не было.

А.А. Кудрявцев,
Главный конструктор по БРЭО

Отзыв о Микроомметр МИКО-21
ООО "ЭЛЬМАШ (УЭТМ)"

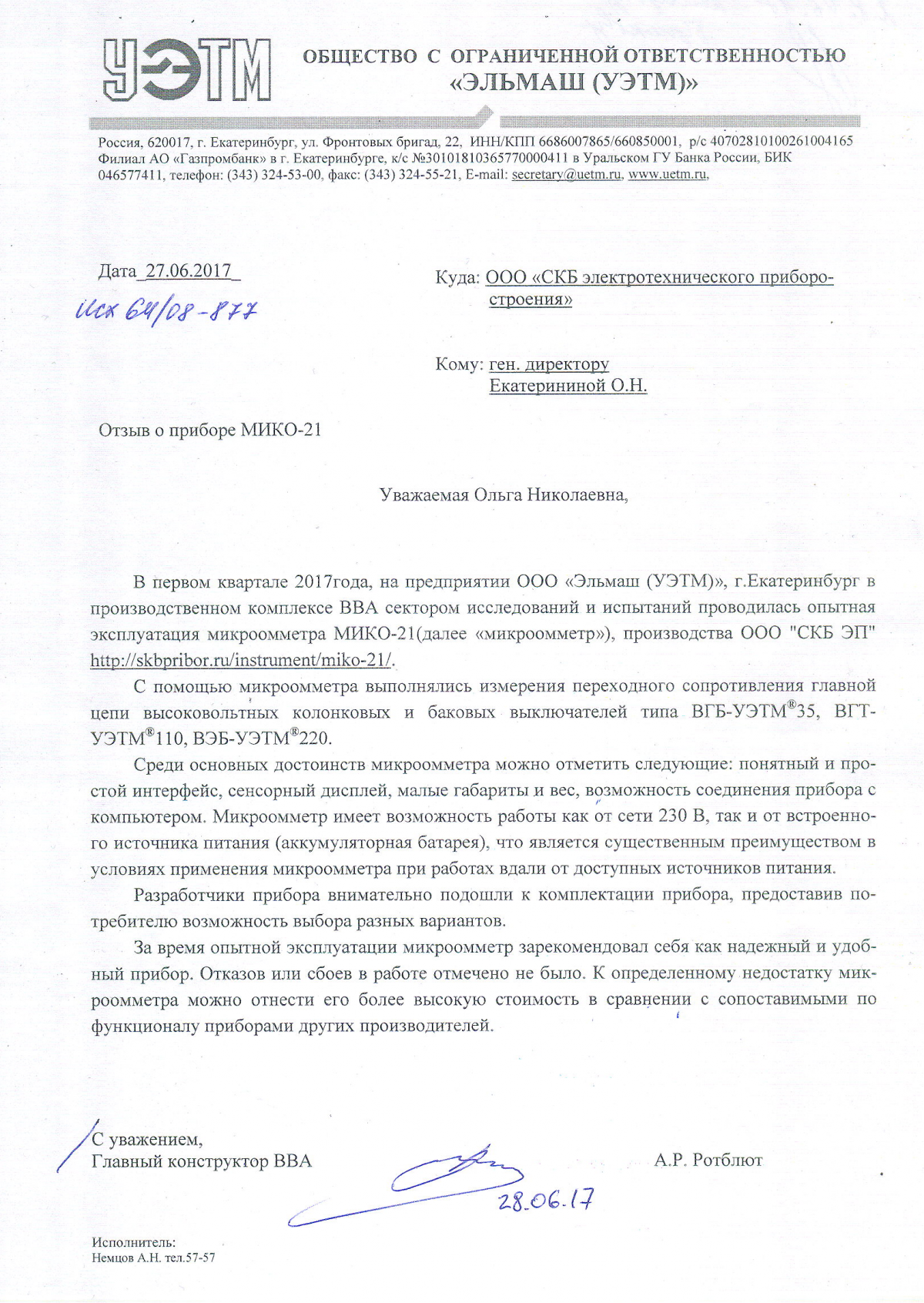

В первом квартале 2017 года, на предприятии ООО "Эльмаш (УЭТМ)", г.Екатеринбург в производственном комплексе ВВА сектором исследований и испытаний проводилась опытная эксплуатация микроомметра МИКО-21 (далее "микроомметр"), производства ООО "СКБ ЭП".

С помощью микроомметра выполнялись измерения переходного сопротивления главной цепи высоковольтных колонковых и баковых выключателей типа ВГБ-УЭТМ®-35, ВГТ-УЭТМ®-110, ВЭБ-УЭТМ®-220.

Среди основных достоинств микроомметра можно отметить следующие: понятный и простой интерфейс, сенсорный дисплей, малые габариты и вес, возможность соединения прибора с компьютером. Микроомметр имеет возможность работы как от сети 230В, так и от встроенного источника питания (аккумуляторная батарея), что является существенным преимуществом в условиях применения микроомметра при работах вдали от доступных источников питания.

Разработчики прибора внимательно подошли к комплектации прибора, предоставив потребителю возможность выбора разных вариантов кабелей.

За время опытной эксплуатации микроомметр зарекомендовал себя как надежный и удобный прибор. Отказов или сбоев в работе отмечено не было.

А.Р. Ротблют
Главный конструктор ВВА

Отзыв о Микроомметр МИКО-21, Микроомметр МИКО-1, ПКВ/М7
ПАО "РОССЕТИ"

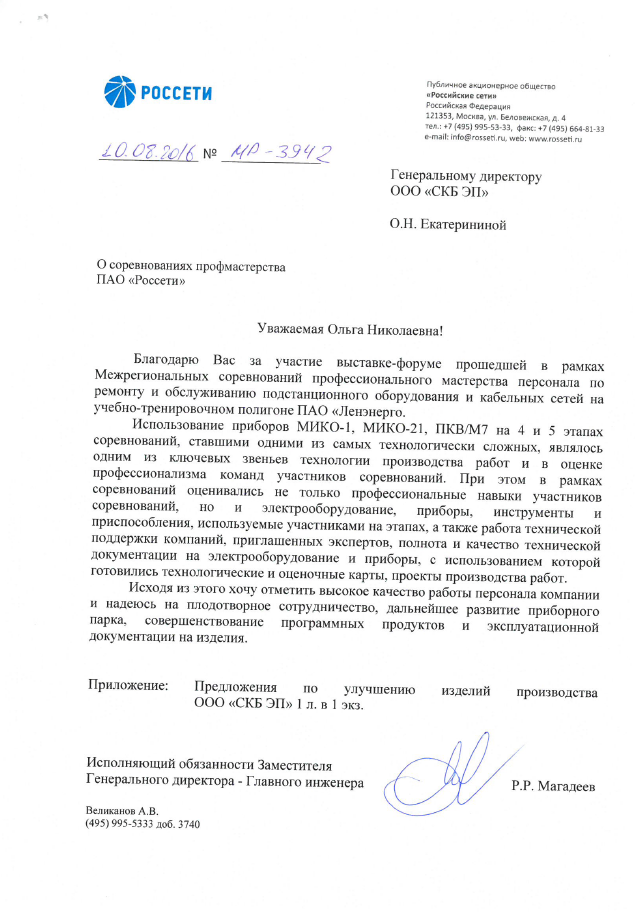

Использование приборов МИКО-1, МИКО-21, ПКВ/М7 на 4 и 5 этапах Межрегиональных соревнований профессионального мастерства, ставшими одними из самых технологически сложных, являлось одним из ключевых звеньев технологии производства работ и в оценке профессионализма команд участников соревнований. При этом в рамках соревнований оценивались не только профессиональные навыки участников соревнований, но и электрооборудование , приборы, инструменты, и приспособления, используемые участниками на этапах, а также работа технической поддержки компаний, приглашенных экспертов, полнота и качество технической документации на электрооборудование и приборы, с использованием которых готовились технологические и оценочные карты, проекты производства работ.

Исходя из этого хочу отметить высокое качество работы персонала компании и надеюсь на плодотворное сотрудничество, дальнейшее развитие приборного парка, совершенствование программных продуктов и эксплуатационной документации на изделия.

Р. Р. Магадеев
Исполняющий обязанности Заместителя
Генерального директора - Главного инженера

Отзыв о Микроомметр МИКО-21
ООО "Димитровградский металлургический завод"

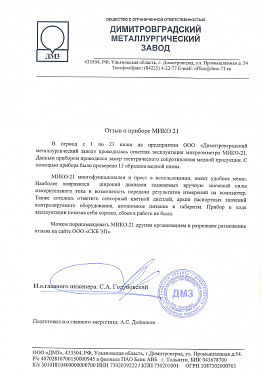

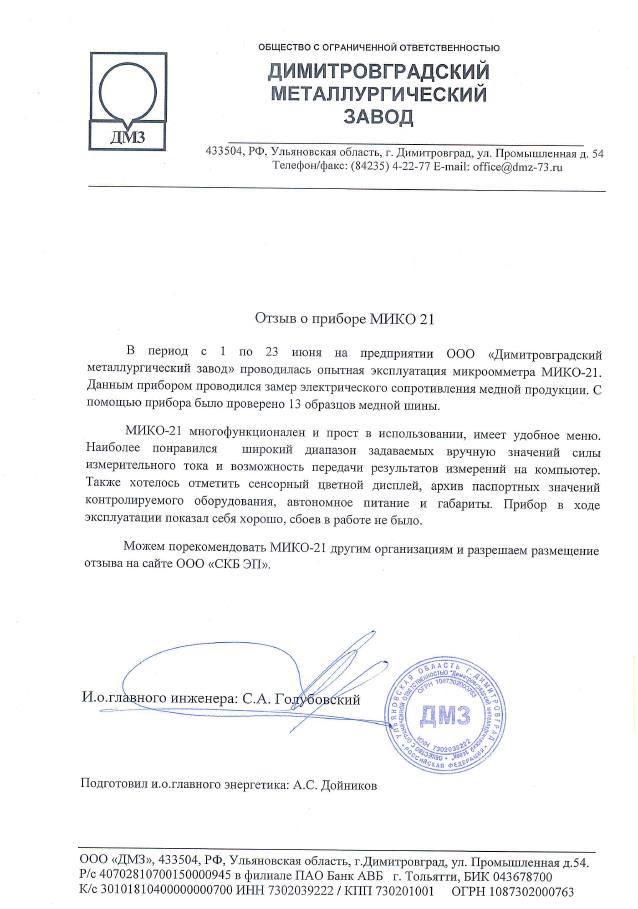

В период с 1 по 23 июня на предприятии ООО "Дмитровградский металлургический завод" проводилась опытная эксплуатация микроомметра МИКО-21. Данным прибором проводился замер электрического сопротивления медной продукции.

МИКО-21 многофункционален и прост в использовании, имеет удобное меню. Наиболее понравился широкий диапазон задаваемых вручную значений силы измерительного тока и возможность передачи результатов измерений на компьютер. Также хотелось отметить сенсорный цветной дисплей, архив паспортных значений контролируемого оборудования, автономное питание и габариты. Прибор в ходе эксплуатации показал себя хорошо, сбоев в работе не было.

С.А. Голубовский
И.о. главного инженера

Особенности измерений переходных сопротивлений контактов коммутирующих устройств. Новый микроомметр МИКО-21
Особенности измерений переходных сопротивлений контактов коммутирующих устройств. Новый микроомметр МИКО-21
На рынке существует множество различных приборов, которые отличаются рядом параметров, но существуют и определенные требования и особенности измерения переходных сопротивлений, учитывая которые можно не ошибиться с выбором необходимого прибора.
Современные микроомметры "МИКО" для измерения переходных сопротивлений
Современные микроомметры "МИКО" для измерения переходных сопротивлений
Компания не стоит на месте и постоянно модернизирует существующую ассортиментную группу, о чем свидетельствует появление двух новых приборов: МИКО-10 и МИКО-21.
Сравнение микроомметров МИКО-21 и МИКО-20
Сравнение микроомметров МИКО-21 и МИКО-20
Компания "СКБ ЭП" реализует два микроомметра с рабочим током до 200А для измерения переходных сопротивлений цепей электрооборудования: МИКО-21 и его упрощенная версия МИКО-20.
Сравнение микроомметра МИКО-21 с аналогами по общедоступным данным
Сравнение микроомметра МИКО-21 с аналогами по общедоступным данным
При эксплуатации и ремонте электрооборудования возникает необходимость измерения переходных сопротивлений, что приводит к выбору подходящего микроомметра. Для сравнения по техническим характеристикам и функционалу были выбраны: МКИ 200, TC 200, MOM2, Auto-Ohm 200, DLRO200 и MI-3252
Материал доступен после регистрации на сайте
Видео-обзор микроомметра МИКО-21
Видео-обзор микроомметра МИКО-21
Видеоролик подготовлен официальным дилером компании на территории Республики Казахстан - ТОО "Патент-Дубль".
Обзор микроомметра МИКО-21 на выставке "Энергетика и Электротехника 2016"
Обзор микроомметра МИКО-21 на выставке "Энергетика и Электротехника 2016"
Видеоролик подготовлен компанией "ELEEXPO" по итогам участия компании "СКБ ЭП" в международном энергетическом форуме "Энергетика и Электротехника 2016" с темой доклада: "Результаты импортозамещения: высокоточный микроомметр МИКО-21 - альтернатива зарубежному оборудованию".
Раздел доступен после регистрации на сайте
ПО для приборов МИКО-10, МИКО-21, МИКО-7 и МИКО-8
Универсальное программное обеспечение для микроомметров МИКО-10, МИКО-21 и миллиомметра МИКО-7 (просмотр и выгрузка результатов измерения), а также для миллиомметра МИКО-8 (просмотр и выгрузка результатов измерения и графиков осциллографирования устройств РПН). Для установки на 32/64-битную ОС Windows7.
Раздел доступен после регистрации на сайте
