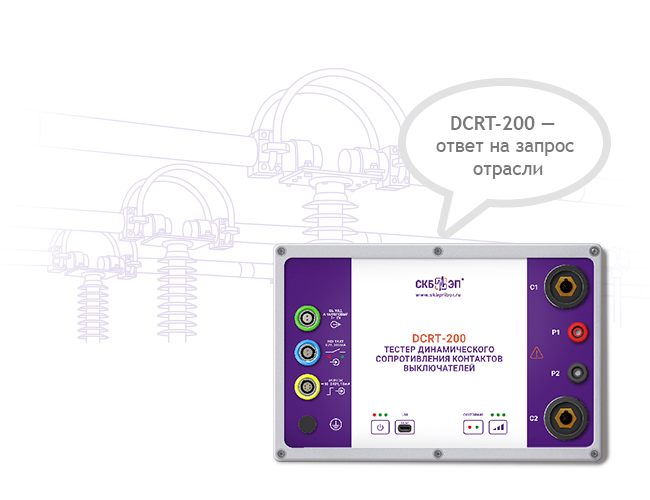

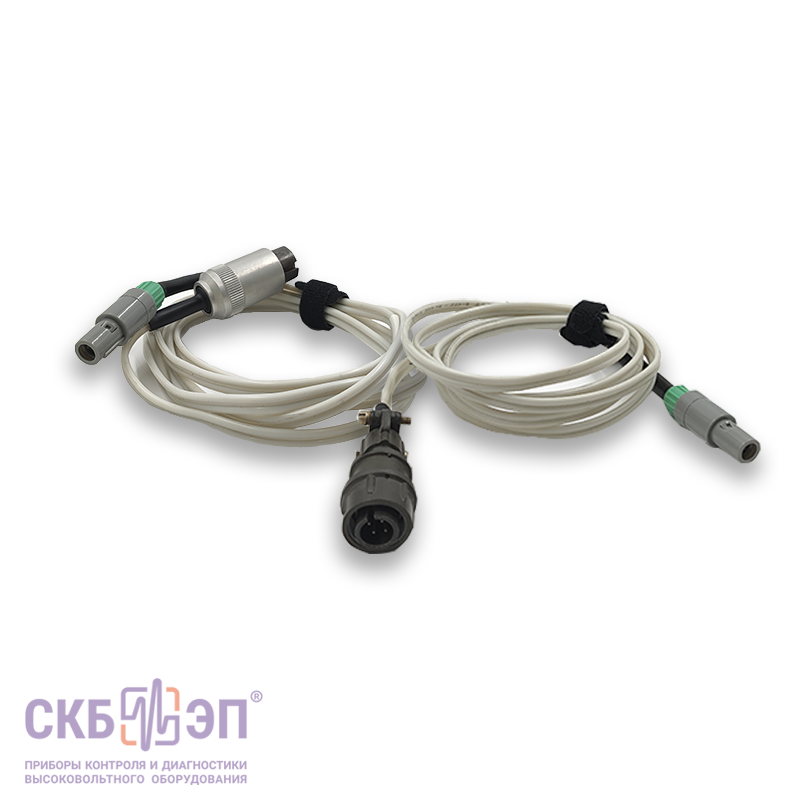

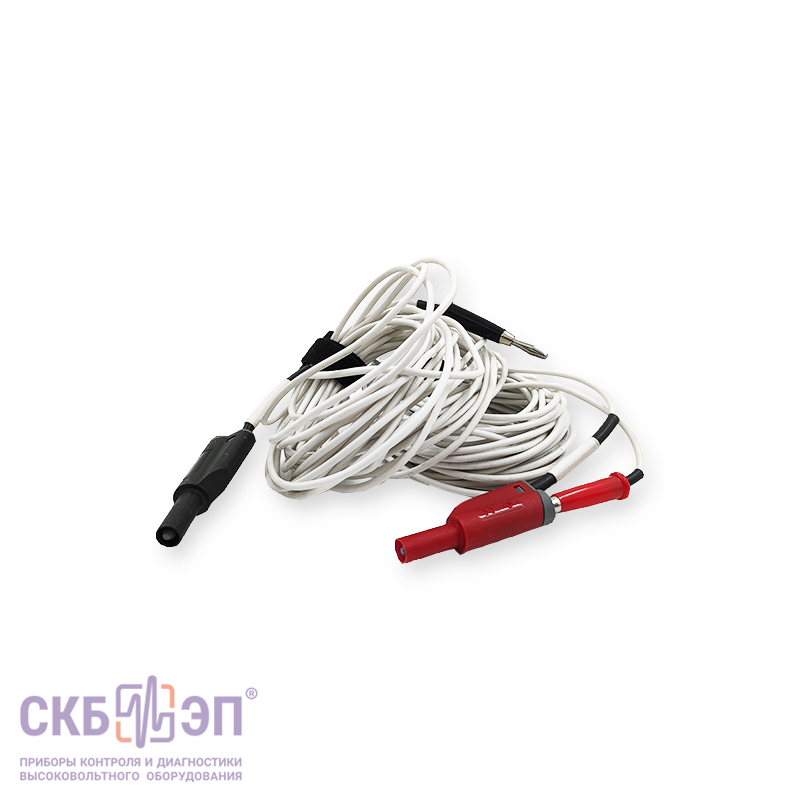

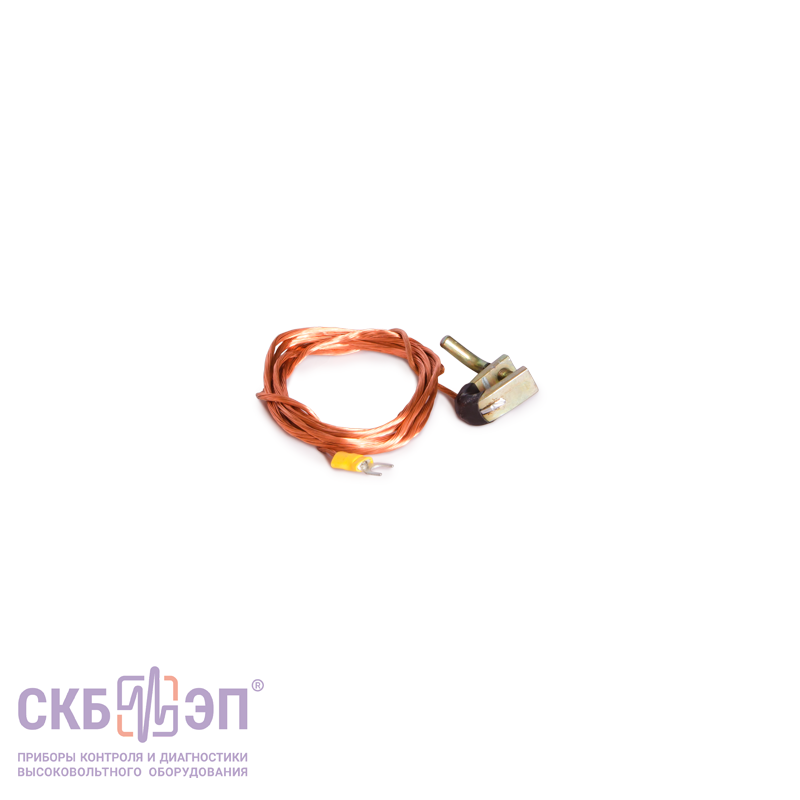

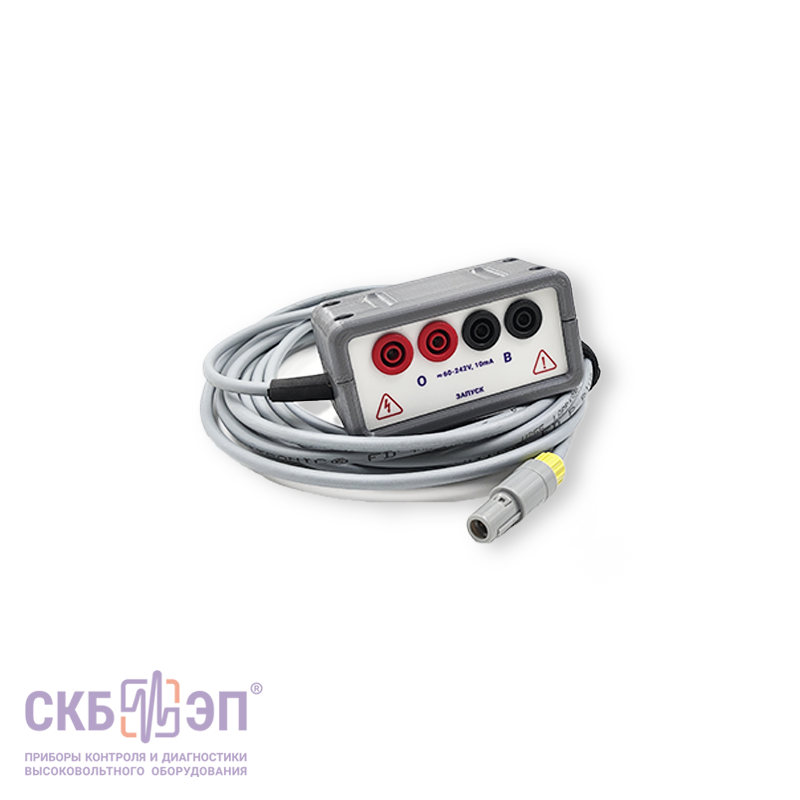

DCRT-200НОВАЯ РАЗРАБОТКА

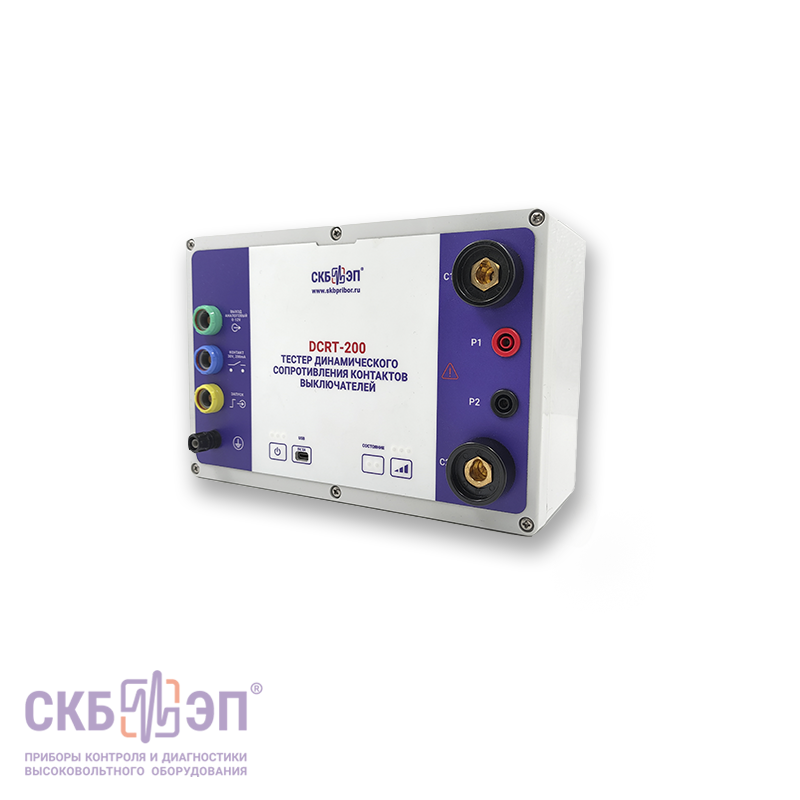

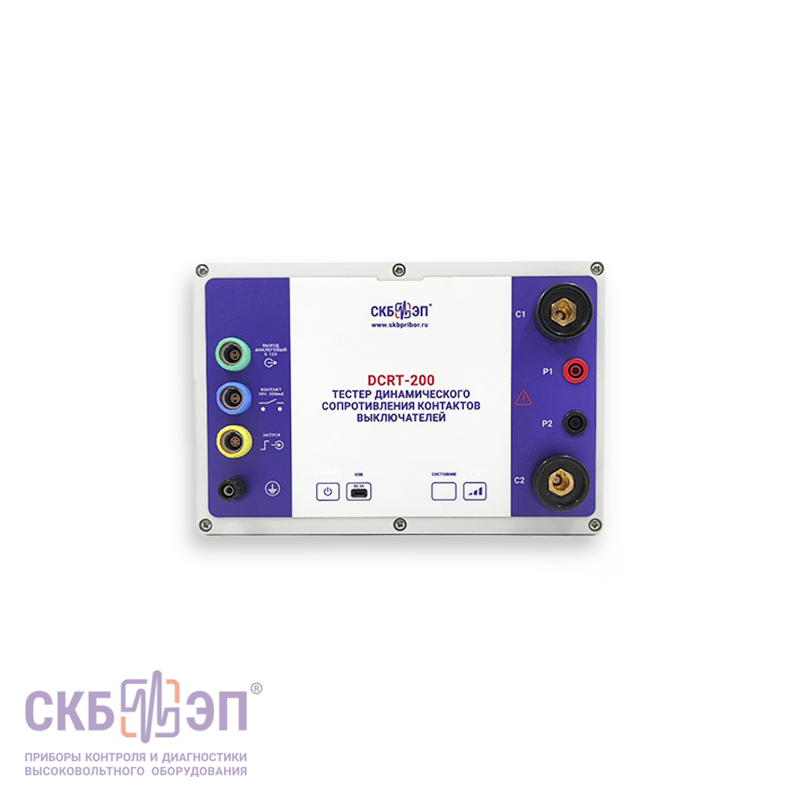

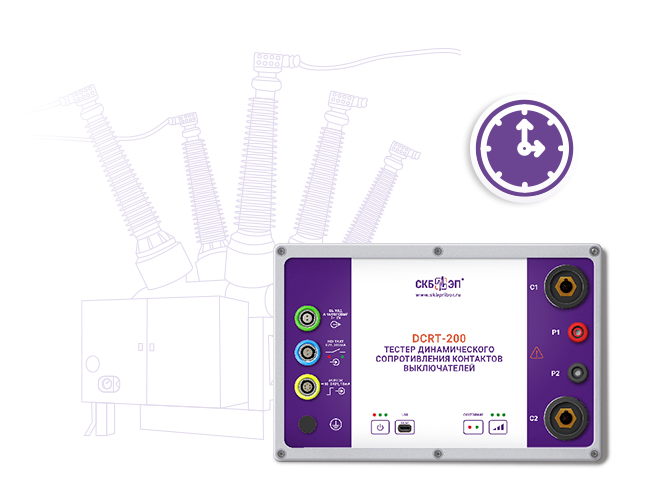

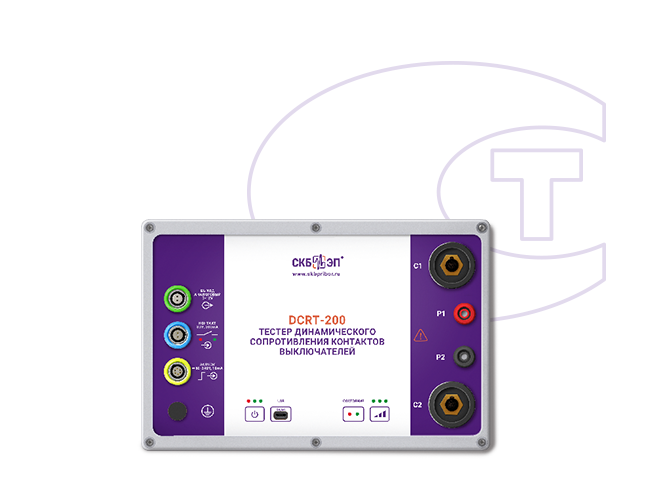

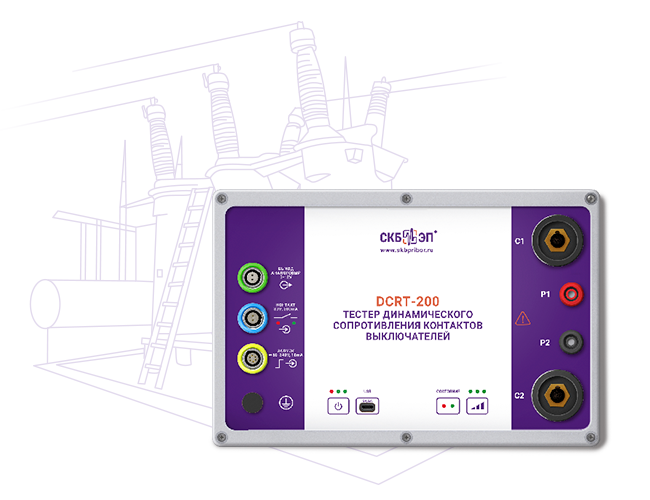

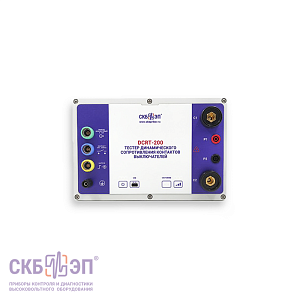

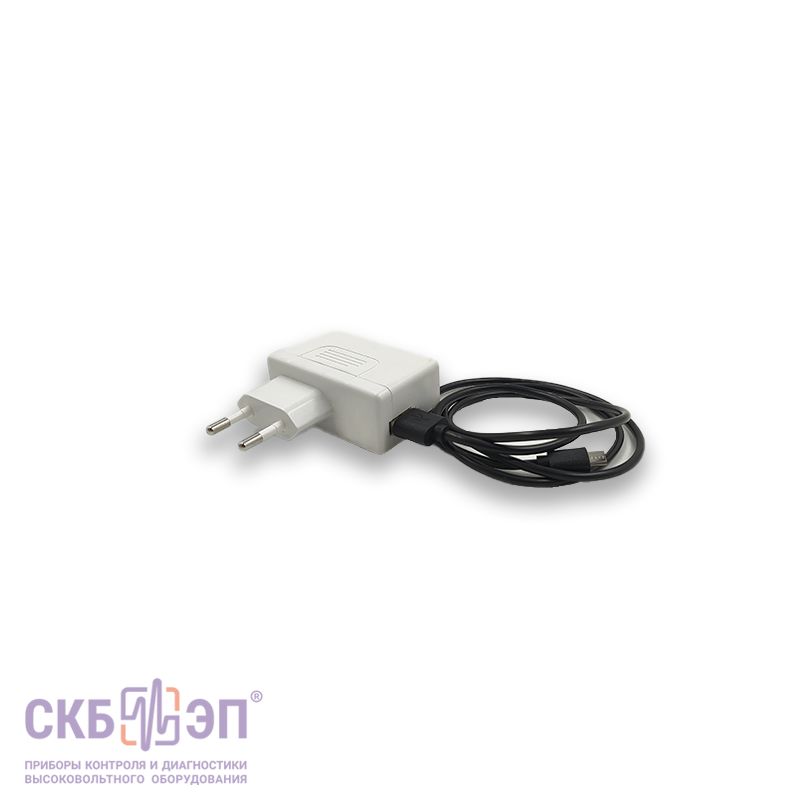

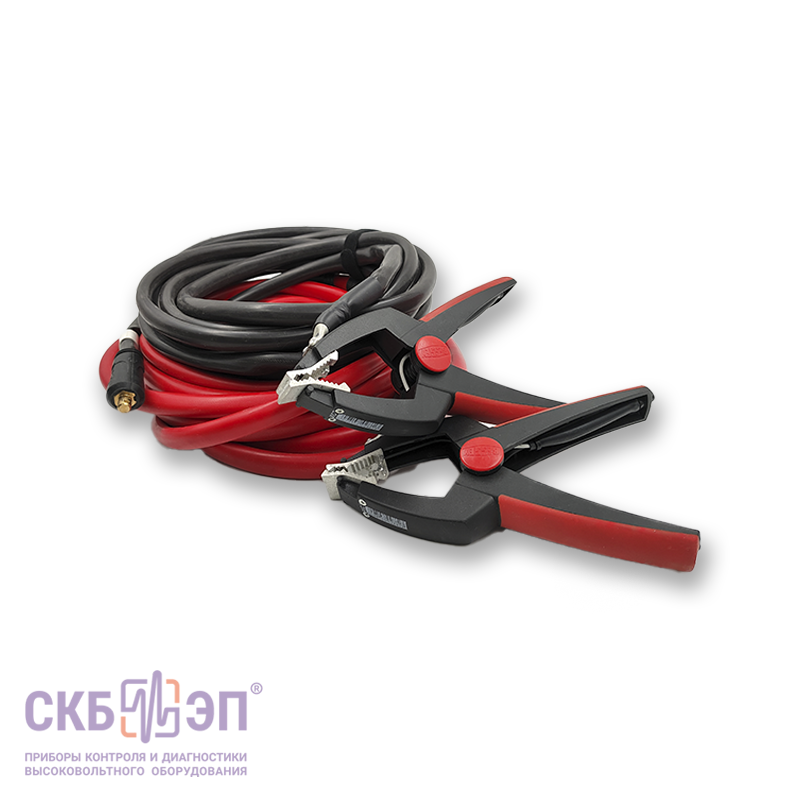

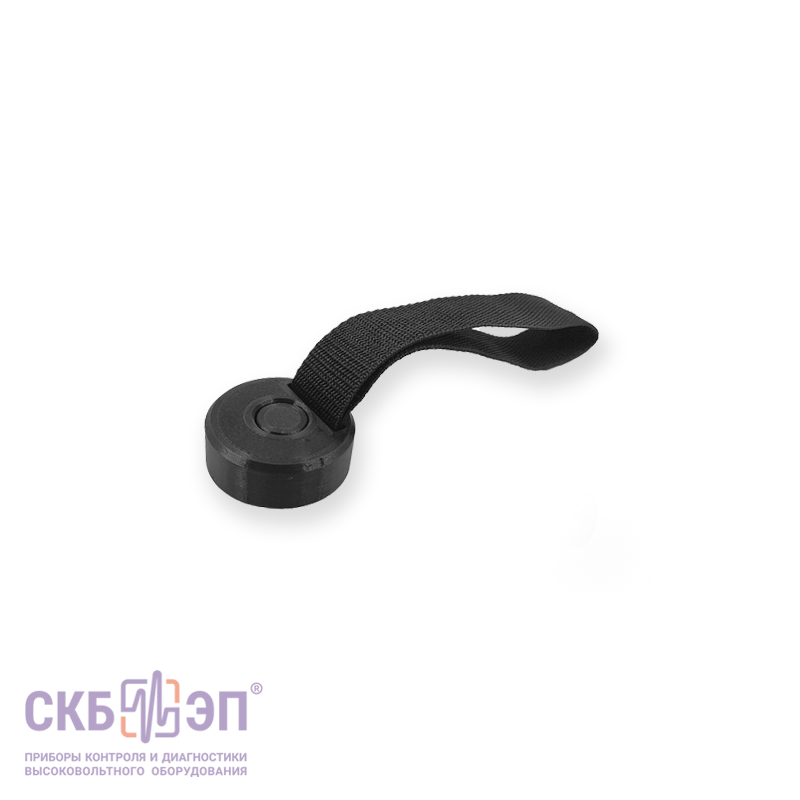

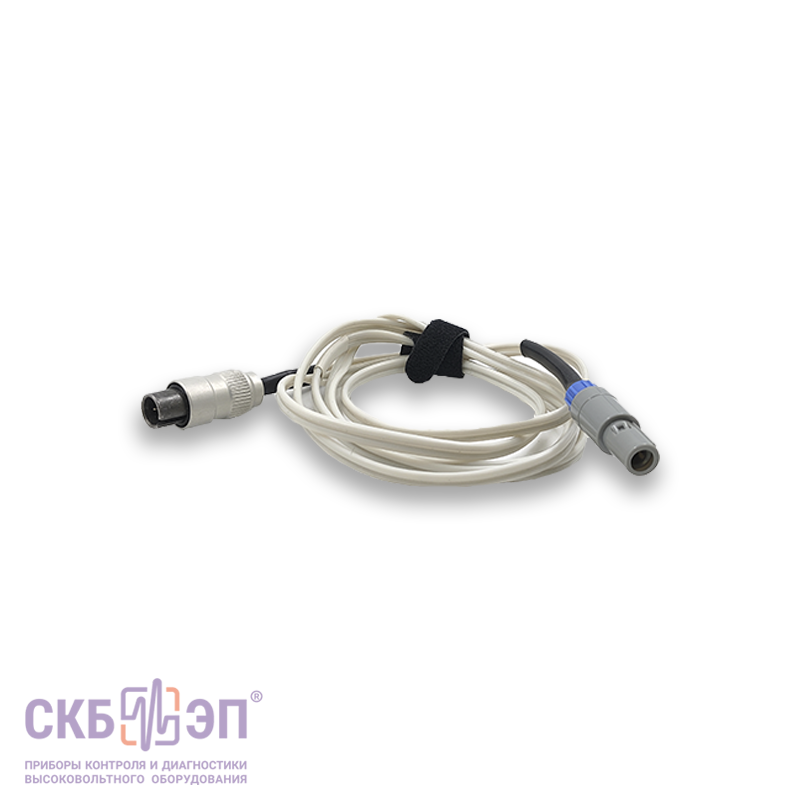

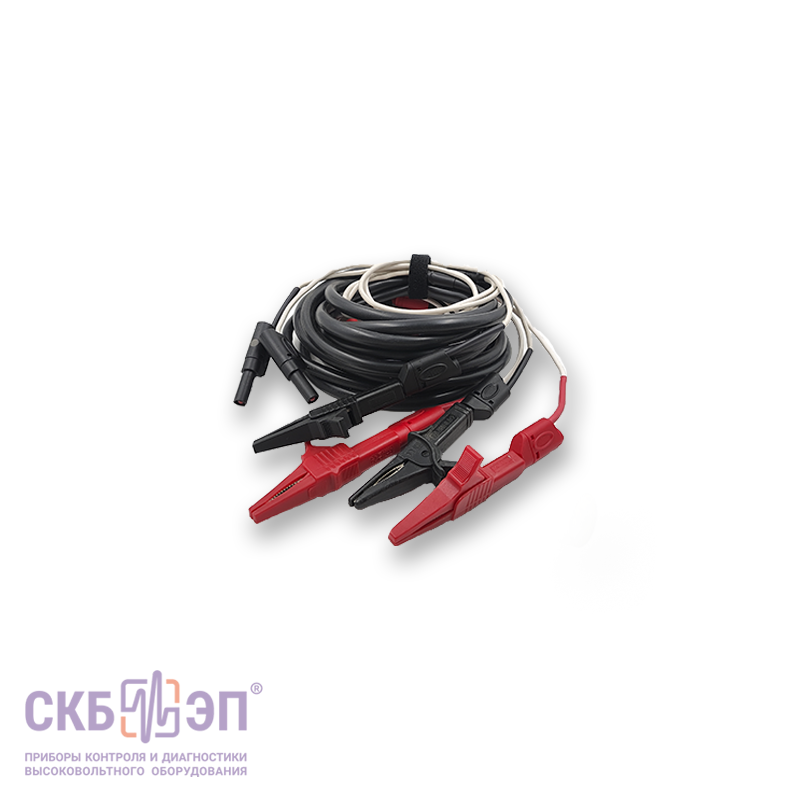

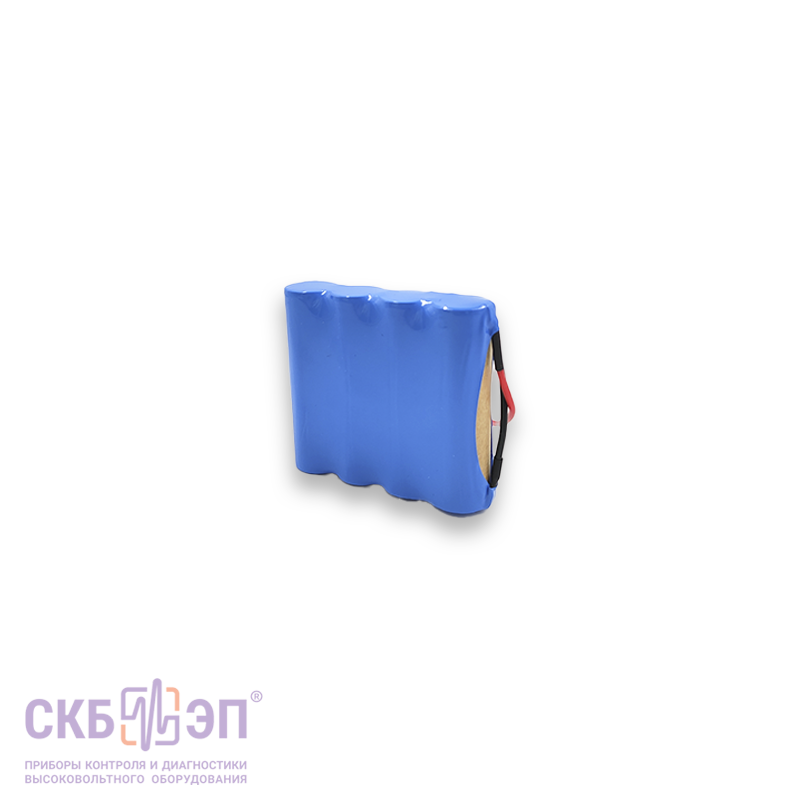

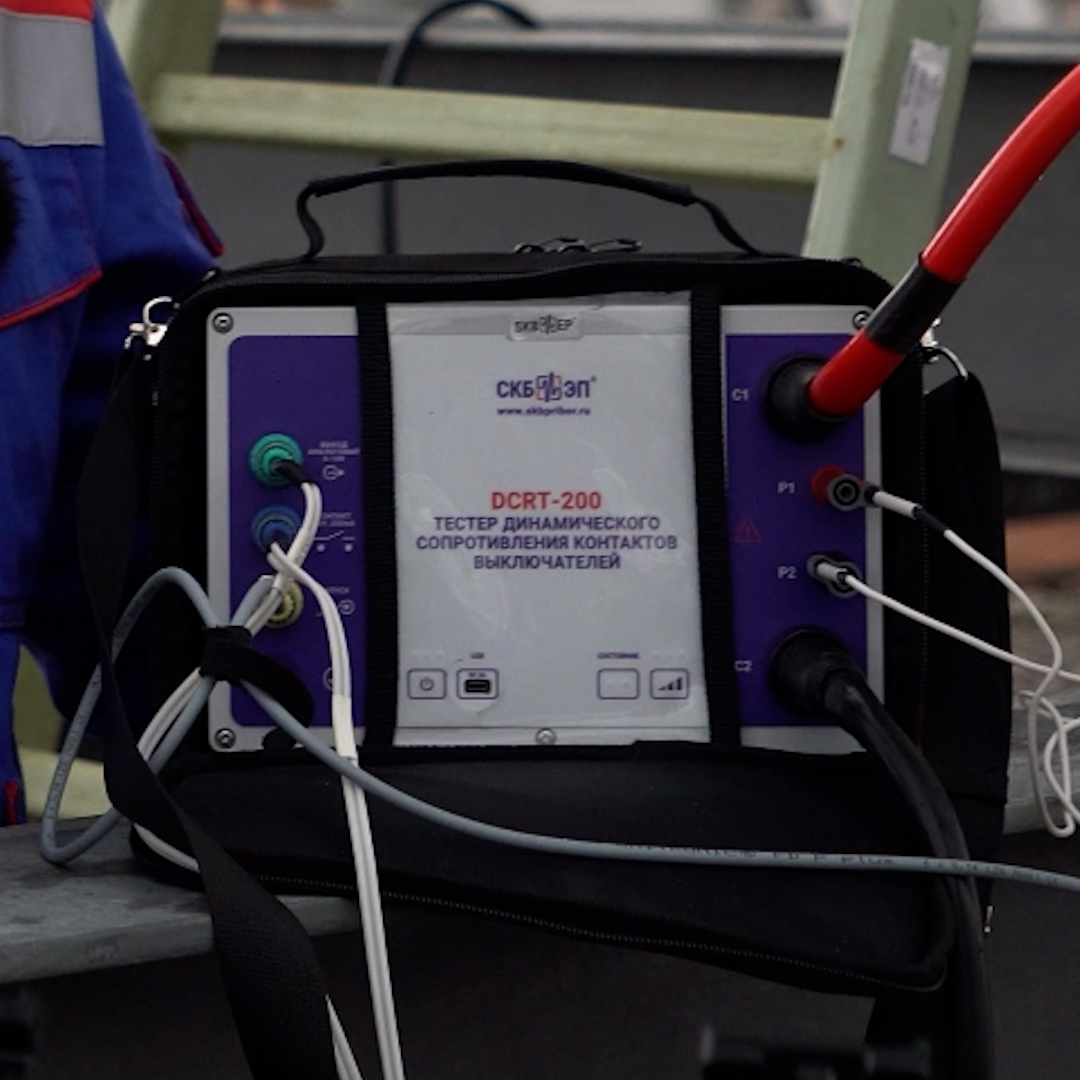

Новая разработка DCRT-200 – тестер динамического сопротивления контактов выключателей, который предназначен для диагностики дугогасительных камер элегазовых (SF6) выключателей методом DCRM (dynamic contact resistance measurement). Прибор DCRT используется как дополнительное оборудование для расширения функционала приборов ПКВ/М7 и ПКВ/У3.0 при диагностике высоковольтных выключателей.

DCRT-200 позволяет произвести оценку:

•  остаточной длины тугоплавкой головки дугогасительного контакта;

• состояния поверхности (эрозию) подвижного и неподвижного контакта дугогасительной камеры.

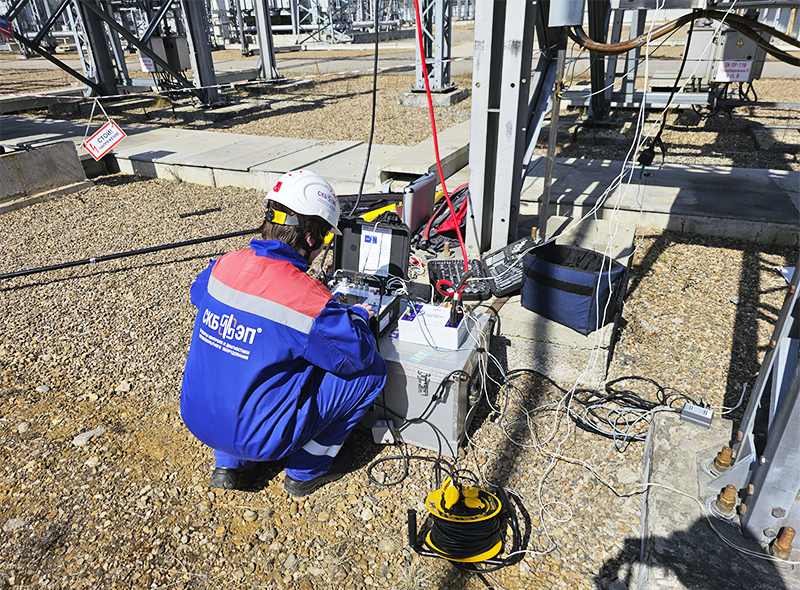

Измерение динамического сопротивления контактов (DCRM) выключателя позволяет оценивать состояние дугогасительных контактов без демонтажа выключателя, не производя разбор дугогасительного устройства. Этот метод эффективно оценивает состояние главных и дугогасительных контактов силового выключателя, измеряя изменения сопротивления контакта во время его работы. Сопротивление контакта измеряется динамически во время операций размыкания или замыкания.

Использование DCRM позволяет сократить время и расходы на диагностику, а также избежать сложных мероприятий по обеспечению необходимыми расходными материалами, связанных с разбором дугогасительного устройства.

Длительная и надежная работа высоковольтных элегазовых выключателей, рассчитанных на эксплуатацию до 30 лет, во многом зависит от состояния дугогасительной камеры и дугогасительных контактов. Эти контакты являются ключевым элементом в процессе гашения дуги при операциях включения/отключения и подвержены электродуговой эрозии.

Именно поэтому руководства по эксплуатации, разработанные ведущими производителями (ABB, SIEMENS, AREVA, УЭТМ, ЗЭТО и другие), предписывают обязательный контроль их технического состояния при каждом техническом обслуживании.

Более того, согласно зарубежным источникам, рекомендуется проводить проверку методом DCRM ежегодно, так как износ дугогасительных контактов происходит даже в штатном режиме работы и при прерывании токов короткого замыкания. Причём дуга может как уменьшать их размеры, так и повреждать поверхность.

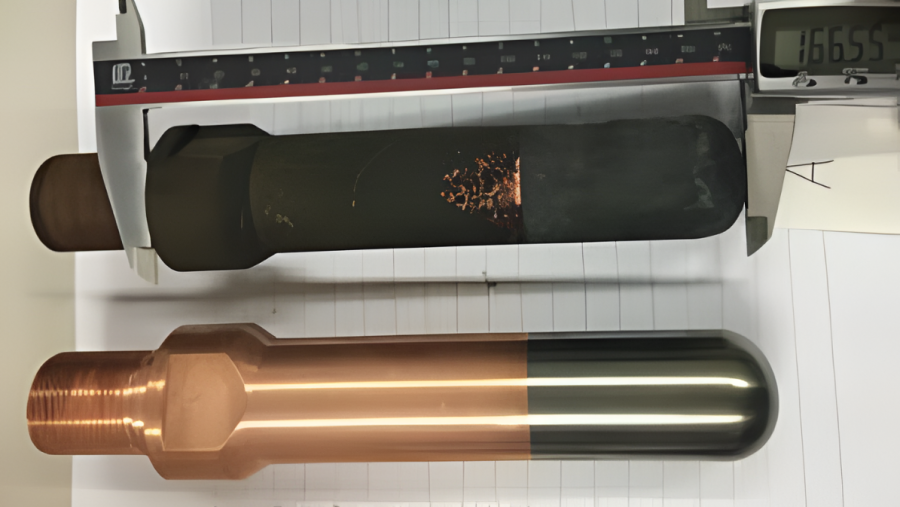

Сокращение длины подвижного дугогасительного контакта камеры элегазового высоковольтного выключателя может привести к критическим последствиям. При операции “отключения” размыкание подвижного и неподвижного контактов будет происходить “с компенсацией”, затягивая процесс формирования необходимого давления элегаза в камере. Это, в свою очередь, снизит скорость элегазового потока, обдувающего дугу, увеличит продолжительность её горения и, при самом неблагоприятном сценарии, вызовет взрыв.

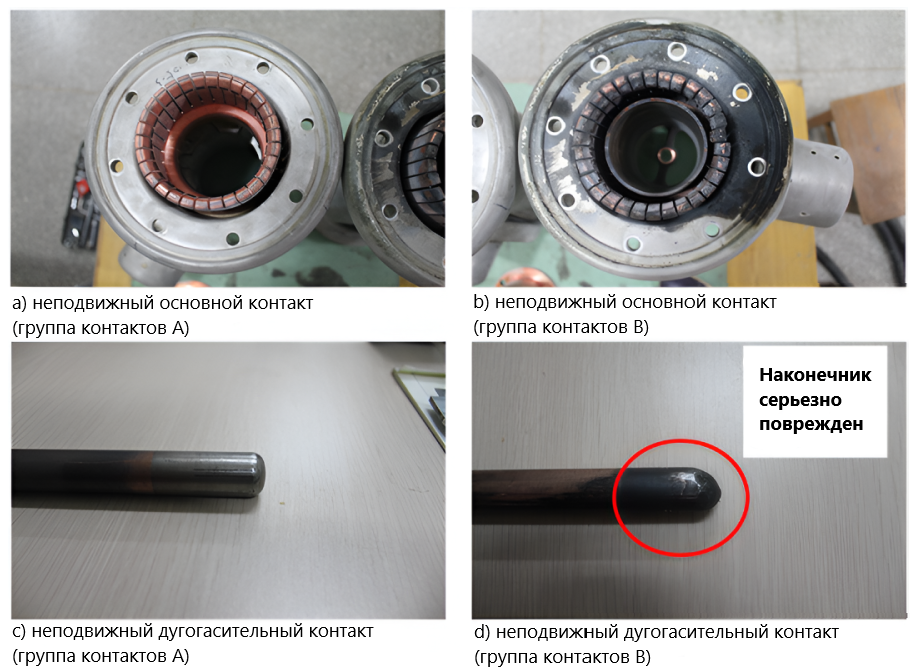

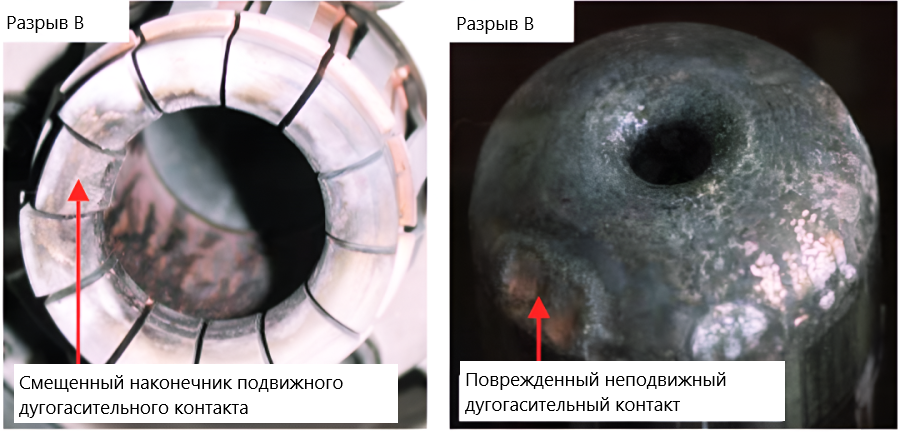

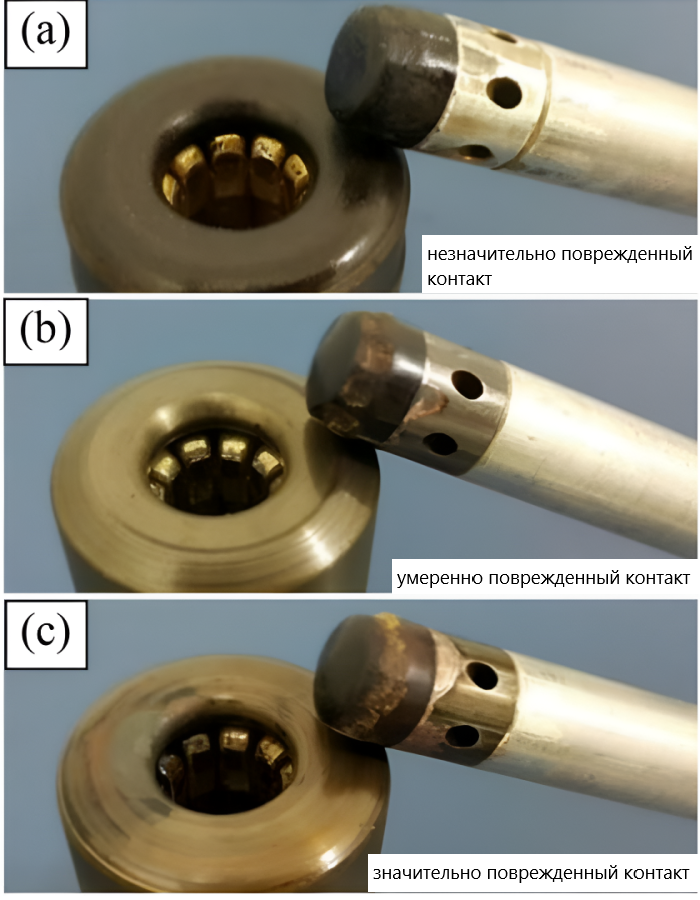

Образование эрозии на подвижном или неподвижном контакте дугогасительной камеры элегазового высоковольтного выключателя также представляет серьезную опасность. Этот дефект может стать причиной увеличения переходного сопротивления пары подвижный-неподвижный контакт, что приведет к ускоренному износу дугогасительной камеры.

Приборы диагностики выключателей методом DCRM изготавливаются преимущественно в Великобритании, Швеции и Германии, и доступ к этим технологиям для российских инженеров значительно ограничен или полностью отсутствует!

Учитывая необходимость обеспечения безопасности и надежности энергосистем страны, а также в рамках курса на импортозамещение, СКБ ЭП выпустило уникальную для нашего рынка отечественную разработку для диагностики элегазовых выключателей методом DCRM.

Компания СКБ ЭП уже более 30 лет занимается разработкой методов и приборов для диагностики состояния высоковольтного коммутационного оборудования, поэтому приборы группы ПКВ широко используются специалистами во время планового и капитального ремонта для контроля времени, скорости и хода.

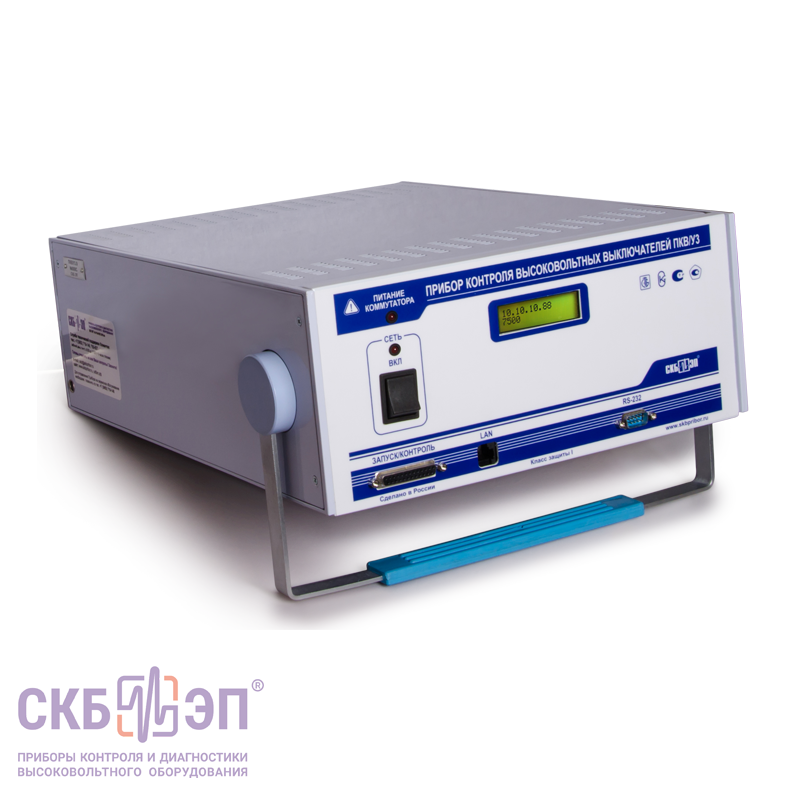

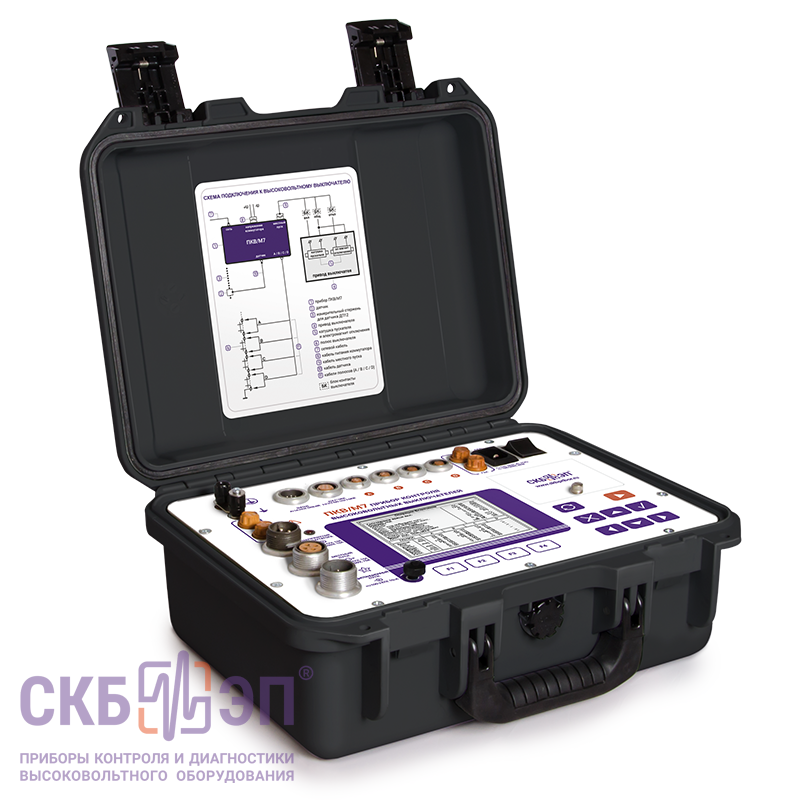

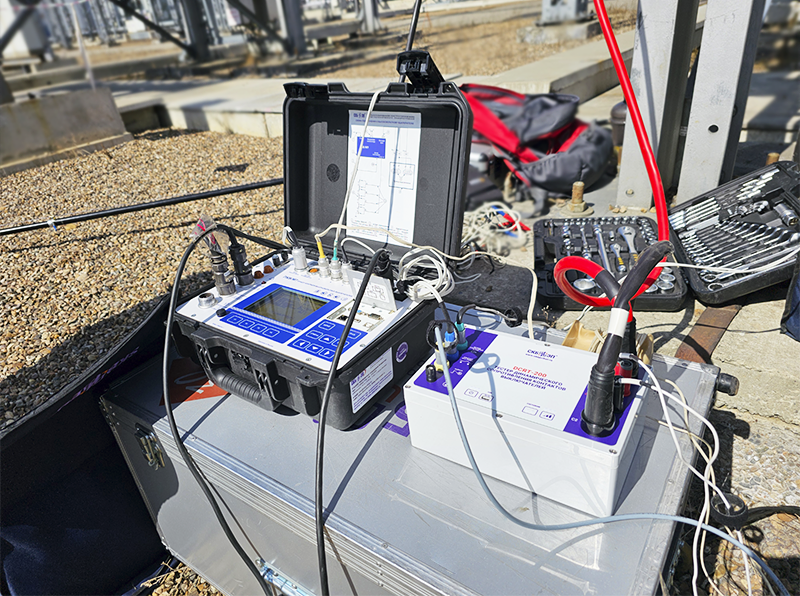

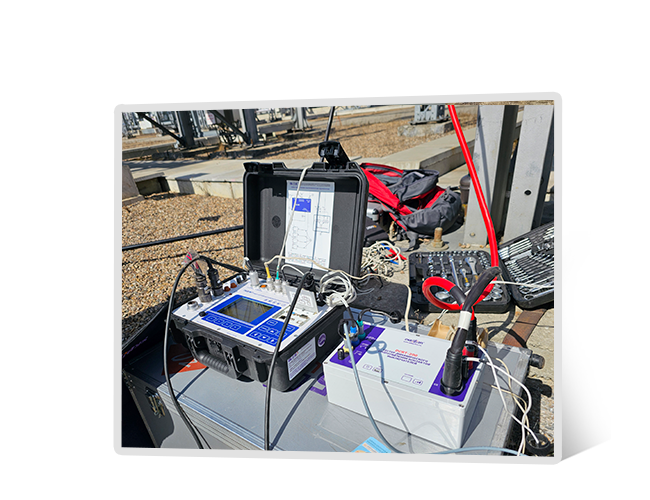

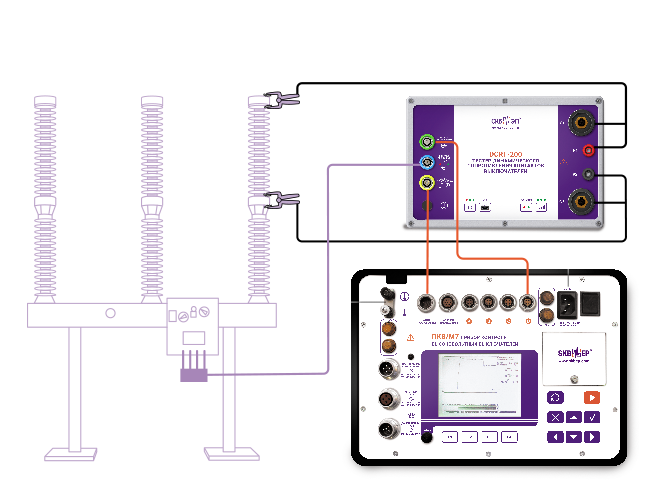

Тестер DCRT-200 является дополнительным устройством, которое расширяет функционал приборов ПКВ/М7 и ПКВ/У3. Совместная работа DCRT-200 с приборами ПКВ обеспечивает полное и детальное тестирование выключателей, включая измерение динамического сопротивления контактов.

Приборы ПКВ/М7 и ПКВ/У3 поставляются со специальным программным обеспечением для ПК. ПО представляет собой удобный инструмент для работы с результатами измерений и их анализа.

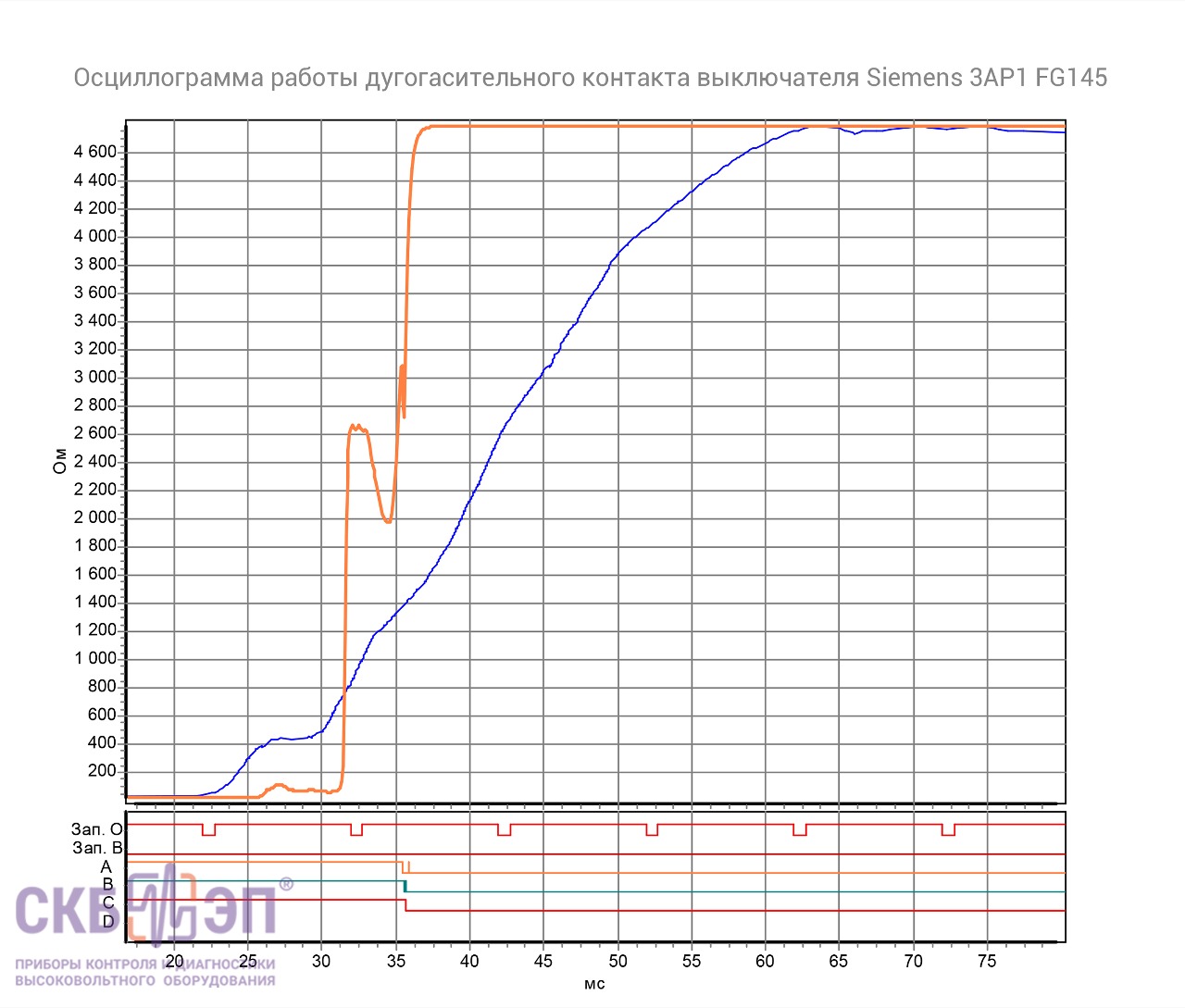

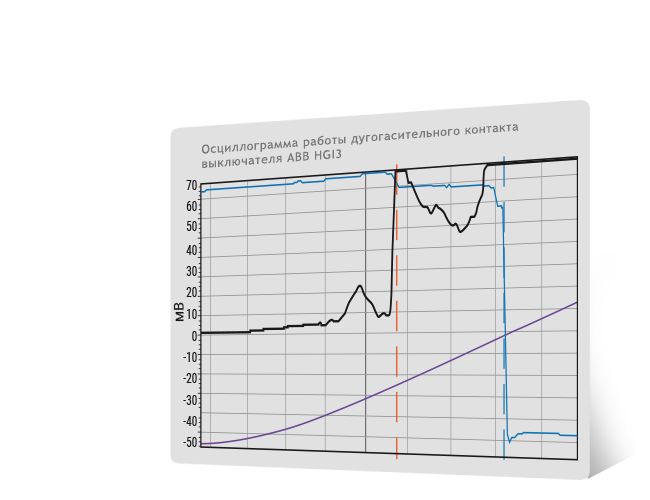

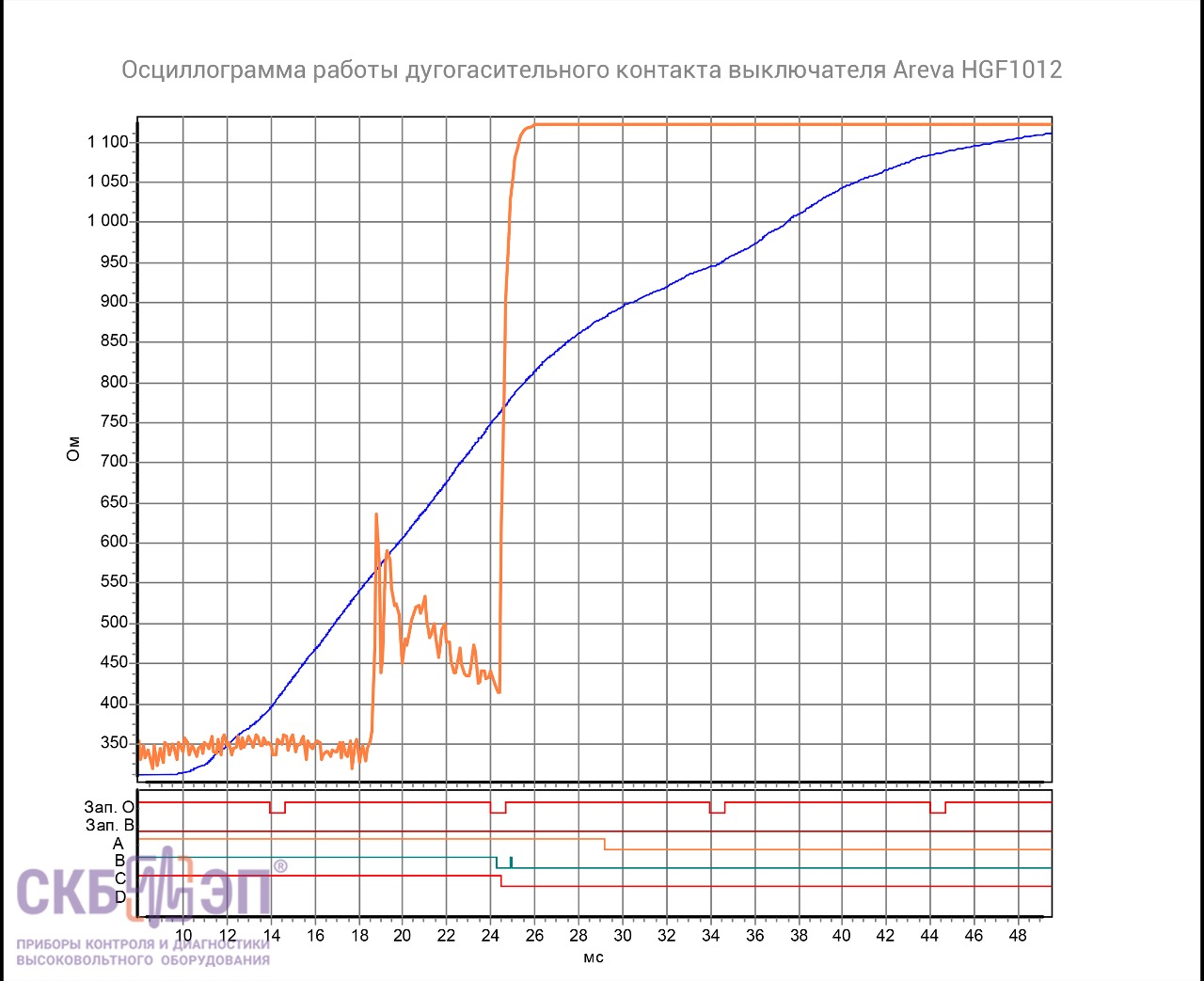

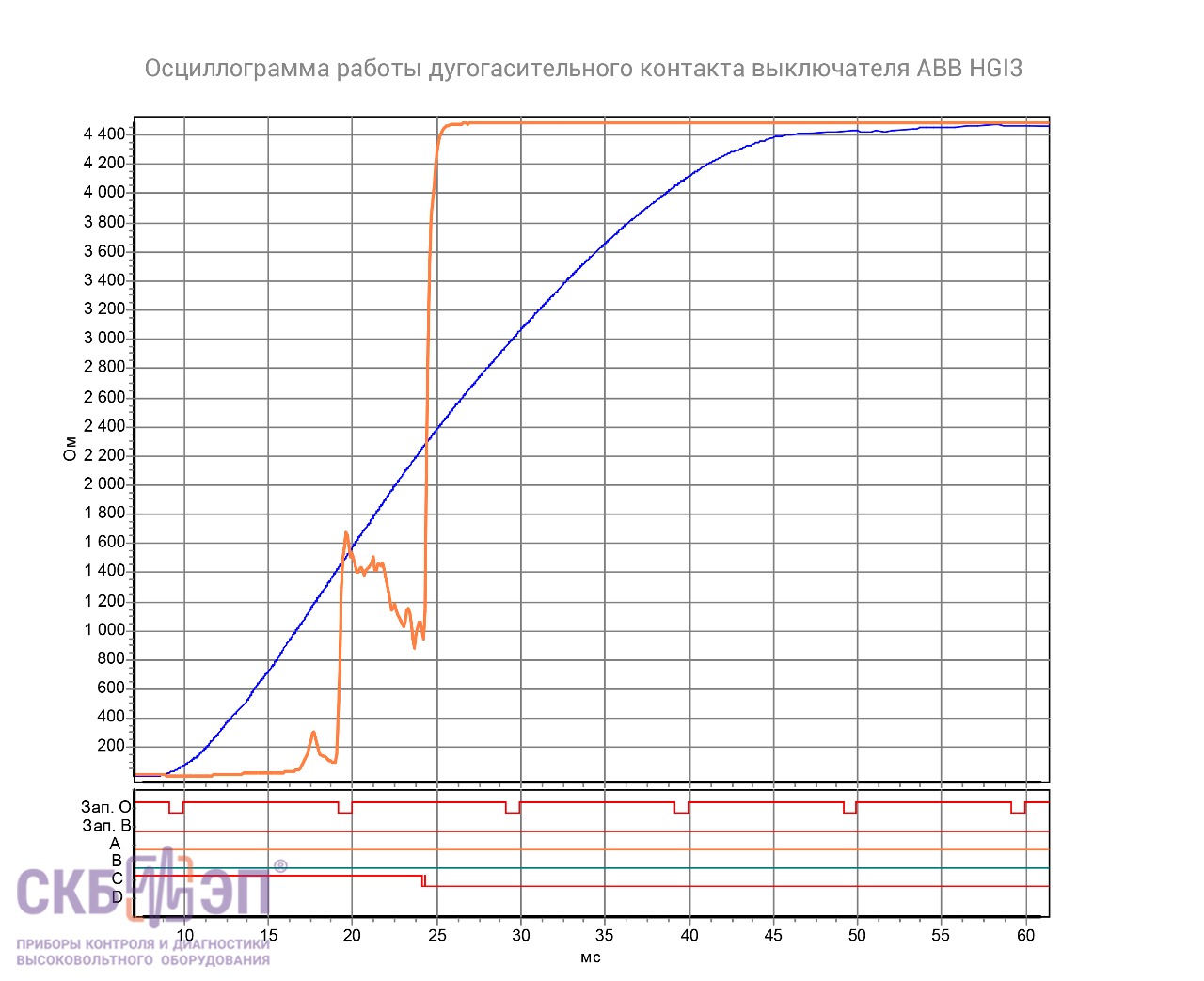

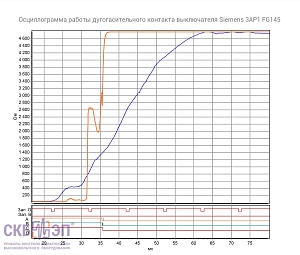

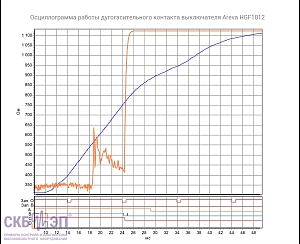

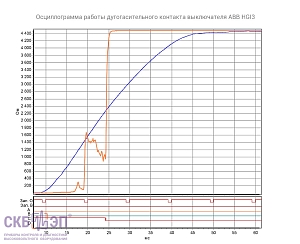

Результаты диагностики тестера DCRT-200 представляются в виде графиков, по которым можно определить длину контакта и наличие поверхностной эрозии.

Полученные графики моментально отображаются в программном обеспечении на компьютере во время проведения измерения. Это дает возможность проанализировать полученные результаты диагностики на месте и сделать вывод о необходимости дальнейшего ремонта камеры.

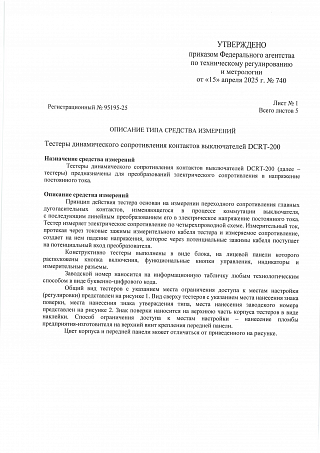

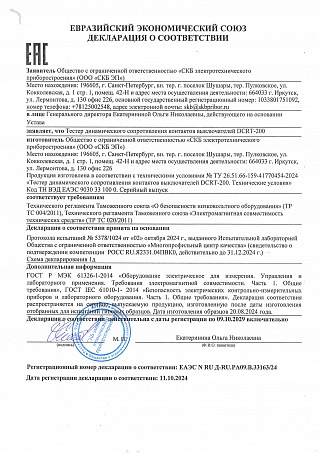

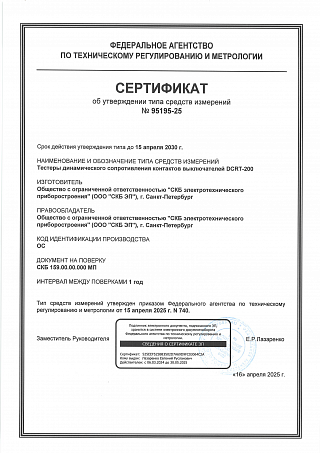

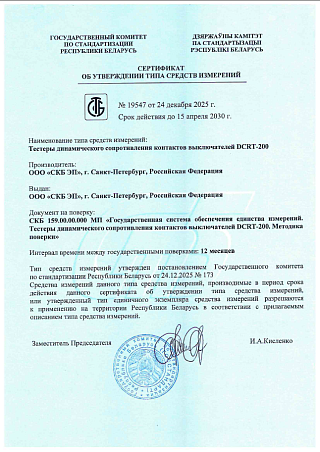

Устройство DCRT-200 было разработано, изготовлено и испытано в соответствии со следующими требованиями и нормативными документами:

•  В соответствии с ГОСТ IEC 61010-1-2014 Межгосударственный стандарт. "Безопасность электрических контрольно-измерительных приборов и оборудования";

•  В соответствии с ГОСТ Р МЭК 61326-1-2014 Национальный стандарт российской федерации. "Оборудование электрическое для измерения, управления и лабораторного применения".

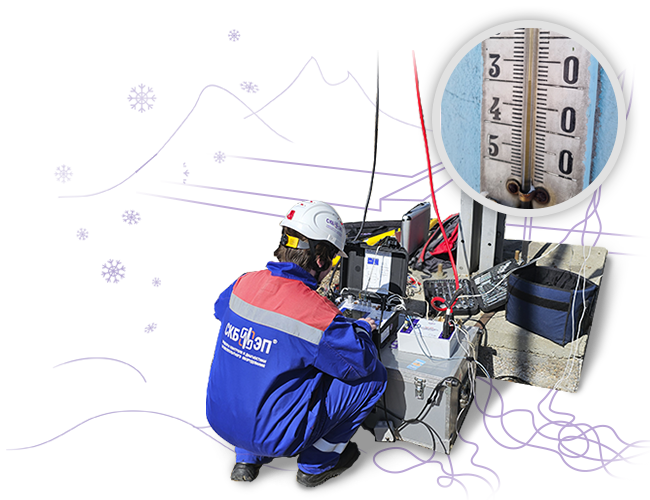

DСRT-200 охватывает широкий температурный диапазон от -20°C до +50°C, что позволяет использовать его в любом климатическом поясе. Теплоизоляция защищает все чувствительные компоненты, избегая любых повреждений из-за перегрева.
