Производство токоизмерительных шунтов
Более 35 лет опыта разработки специализированных приборов и устройств для энергетической отрасли позволили СКБ ЭП освоить производство измерительных шунтов различных серий, предназначенных для применения в системах контроля и измерения электрических параметров.
В линейку продукции входят шунты серий SV60, SV75, а также миниатюрные измерительные шунты, выпускаемые в широком диапазоне сопротивлений и исполнений.

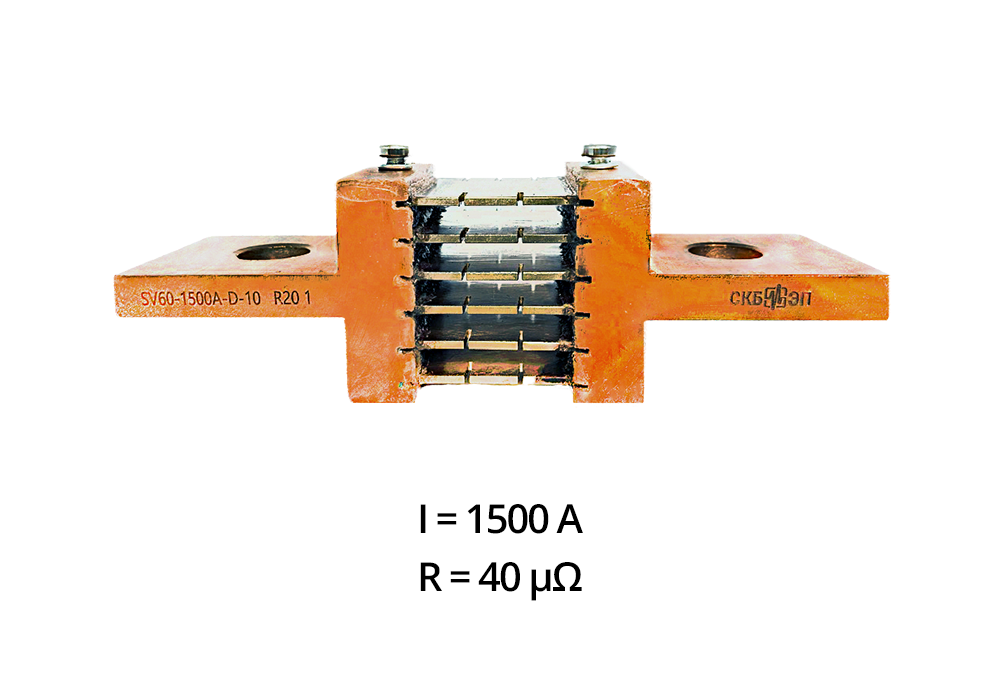

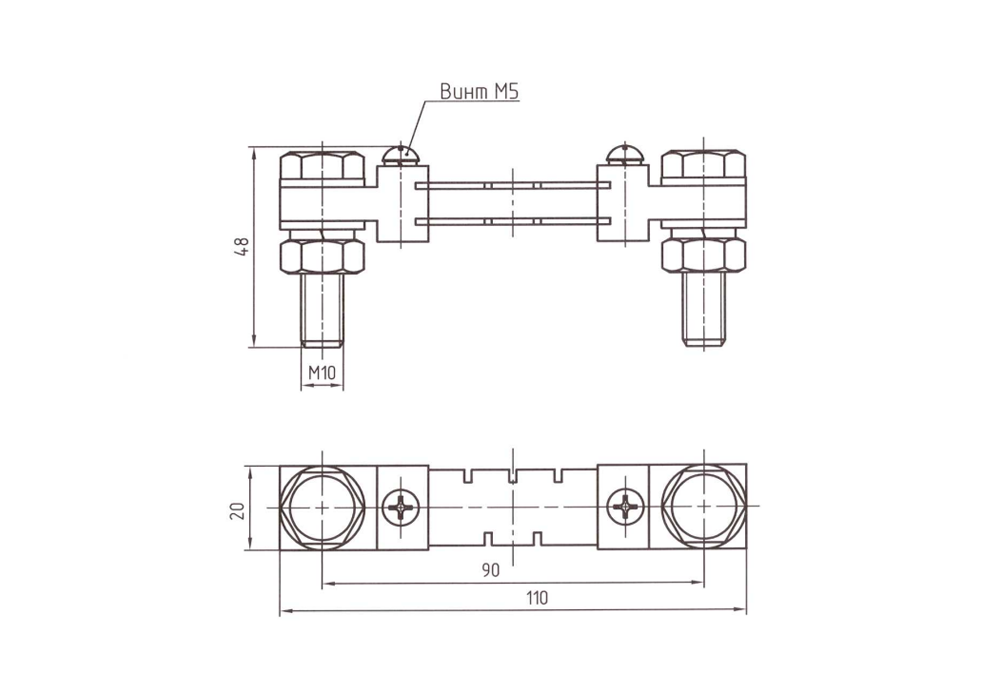

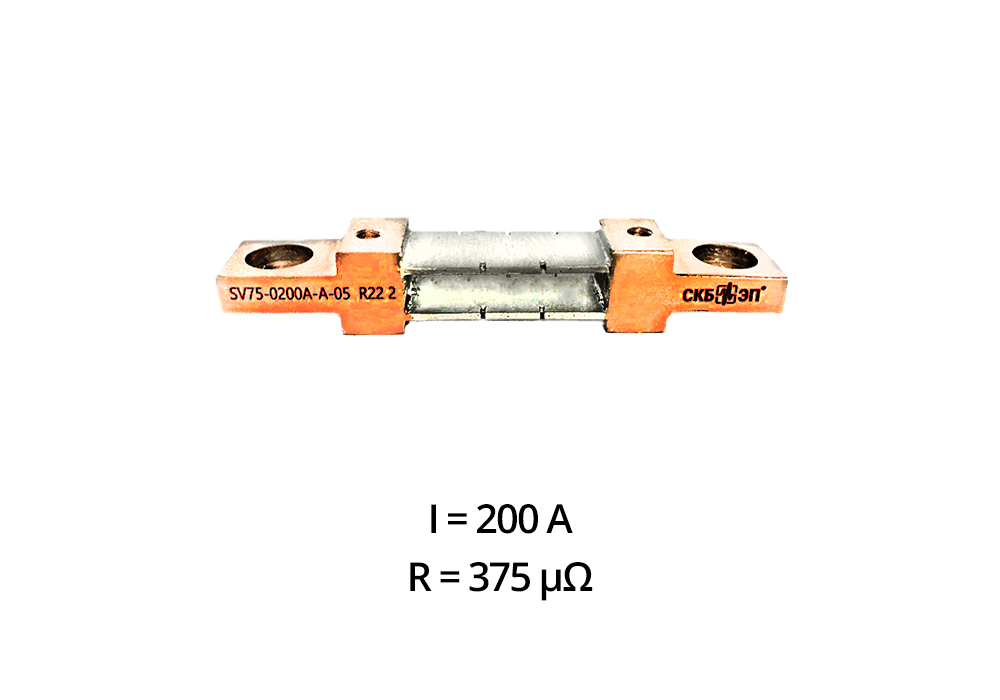

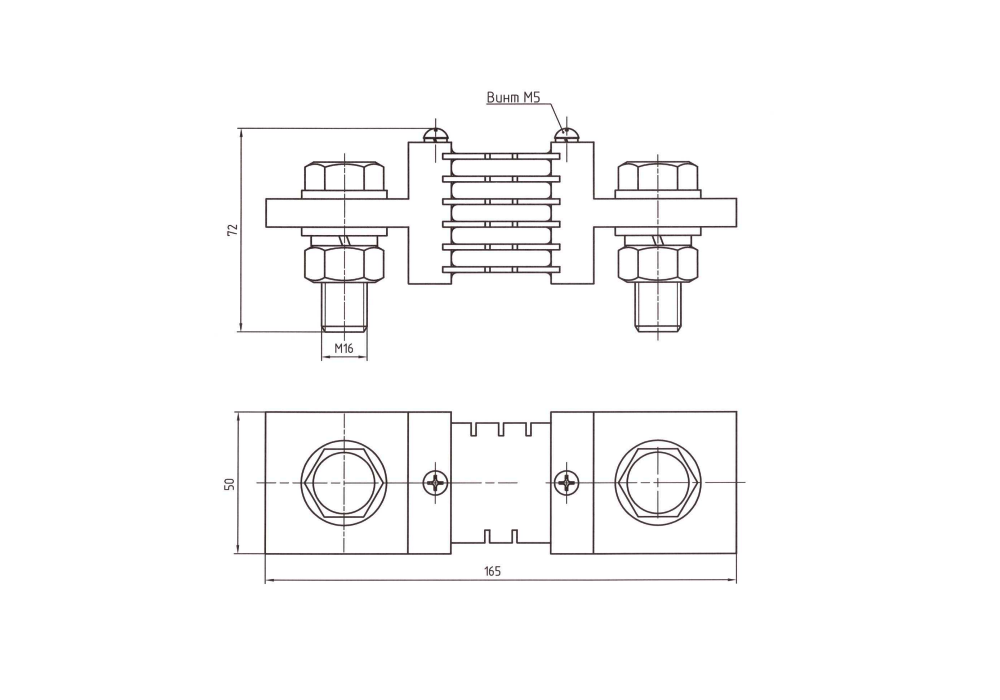

ШУНТЫ СЕРИЙ SV75 и SV60
Измерительные шунты серий SV75 и SV60 предназначены для расширения диапазона измерений в цепях постоянного тока и обеспечения точной и стабильной работы показывающих и регистрирующих приборов.
Шунты отличаются высокой точностью измерений (до ±0,2 %), стабильностью характеристик при температурных изменениях и длительных нагрузках, а также удобством интеграции в различные системы измерения и мониторинга.
Изделия внесены в Госреестр средств измерений РФ, проходят контроль ОТК и рассчитаны на длительный срок службы — до 15 лет. Применимы для следующих областей:
- Энергетика;
- Промышленные предприятия;
- Испытательные и измерительные лаборатории;
- Электротехнические комплексы;
- Системы контроля и учета электроэнергии;
- Производственные линии.
ОСОБЕННОСТИ ШУНТОВ SV75 и SV60:
- Высокая точность измерений — до ±0,2;
- Стабильность характеристик при температурных изменениях;
- Минимальное влияние термо-ЭДС на результаты измерений;
- Взаимозаменяемость и удобство интеграции;
- Длительный срок службы — до 15 лет;
- Прохождение контроля ОТК;
- Свидетельство о поверке — по запросу;
- Внесены в Госреестр средств измерений РФ;
- Внесены в реестр Минпромторга.
Полная техническая информация по шунтам серий SV60 и SV75, включая все варианты исполнения, основные параметры, габаритные размеры и характеристики, представлена в брошюре.
Буклет: измерительные шунты серий SV75 и SV60 производства ООО "СКБ ЭП"
Буклет: измерительные шунты серий SV75 и SV60 производства ООО "СКБ ЭП" файл PDF (1790kB)

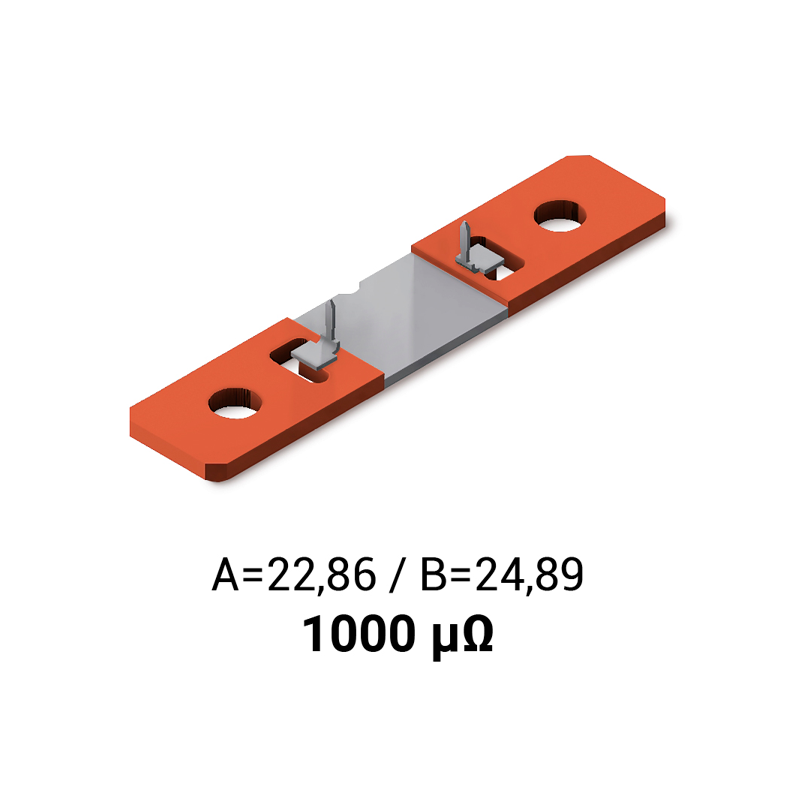

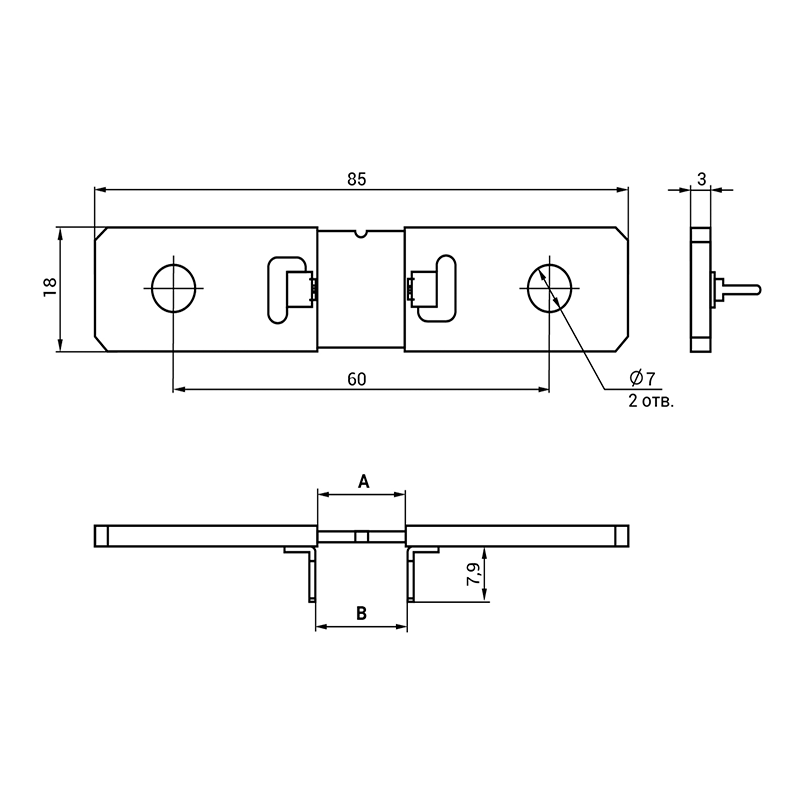

МИНИАТЮРНЫЕ ИЗМЕРИТЕЛЬНЫЕ ШУНТЫ
Миниатюрные измерительные шунты выпускаются в диапазоне сопротивлений от 50 до 5000 μΩ и предназначены для применения в следующих сферах:
- Автомобильная промышленность (электротранспорт);
- Промышленное оборудование (например, сварочное оборудование);
- Газовая промышленность;
- Электроэнергетика;
- Точное приборостроение.
ОСОБЕННОСТИ:
- Высокая температурная стабильность до 25 ppm
- Широкий диапазон температуры эксплуатации от -65 до 125 °С
- Использование в цепях с высокими токами до 1000А
|
|
Номинальное значение, R, μΩ | Допуск, % | ТКС, ppm | Материал | Нормиро-ванный темпер. диапазон ТКС | Номинальная мощность, Вт | Падение, на номинальном токе | Максимальный ток длит, А | Кратко-временная нагрузка, до 5 с, А | Габариты, мм |
| СКБ_Шунт – 1000 А | 50 | ±5/±10 | ±25 | Манганин | -65°С ÷ +125°С | 25 | 50 мВ / 1 000А | 700 | 1 000 | 85x18x3 |
| СКБ_Шунт – 200 А V1 | 100 | 50 мВ / 500 А | 500 | 700 | ||||||
| СКБ_Шунт – 200 А V2 | 250 | 50 мВ / 200 А | 316 | 500 | ||||||
| СКБ_Шунт – 100 А v1 | 500 | 15 | 50 мВ / 100 А | 173 | 200 | |||||
| СКБ_Шунт – 100 А v2 | 1 000 | ±5 | 5 | 50 мВ / 50 А | 25 | 70 |
