Современный трассопоисковый прибор MRT-700

Сертификаты

  • Соответствует требованиям безопасности
  • Соответствует европейским требования безопасности ЕС/EU

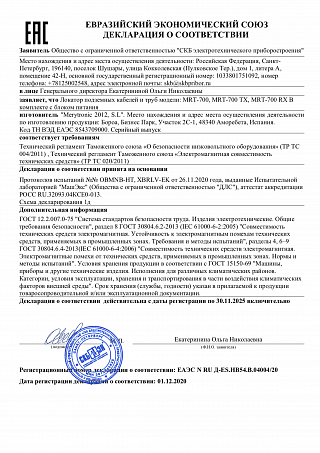

  • Соответствует требованиям Таможенного союза или Евразийского экономического союза

Обнаружение подземных кабельных линий и труб

Подробнее

Точная локализация пролегания кабельной линии

Подробнее

Три частоты для трассировки

Подробнее

Специальные режимы трассировки

Подробнее

Продвинутое онлайн-приложение GridGIS Map Creator

Подробнее

Дополнительные возможности с использованием технологий Bluetooth и GPS

Подробнее

Интуитивно понятный интерфейс

Подробнее

Высокая степень защищённости и соответствие требованиям безопасности

Подробнее

Эксплуатация в любых погодных условиях

Подробнее

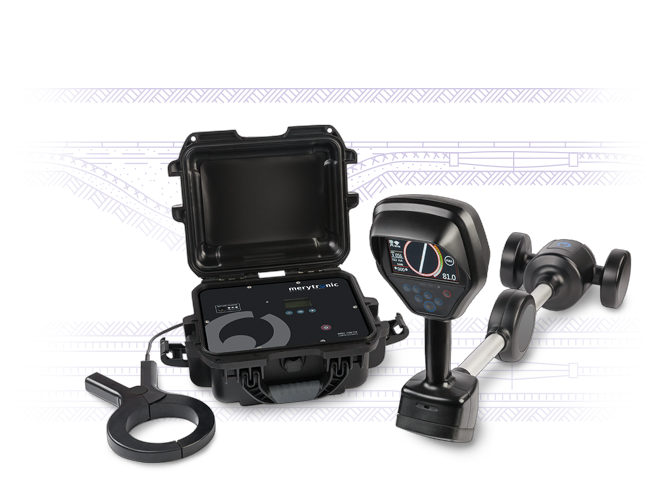

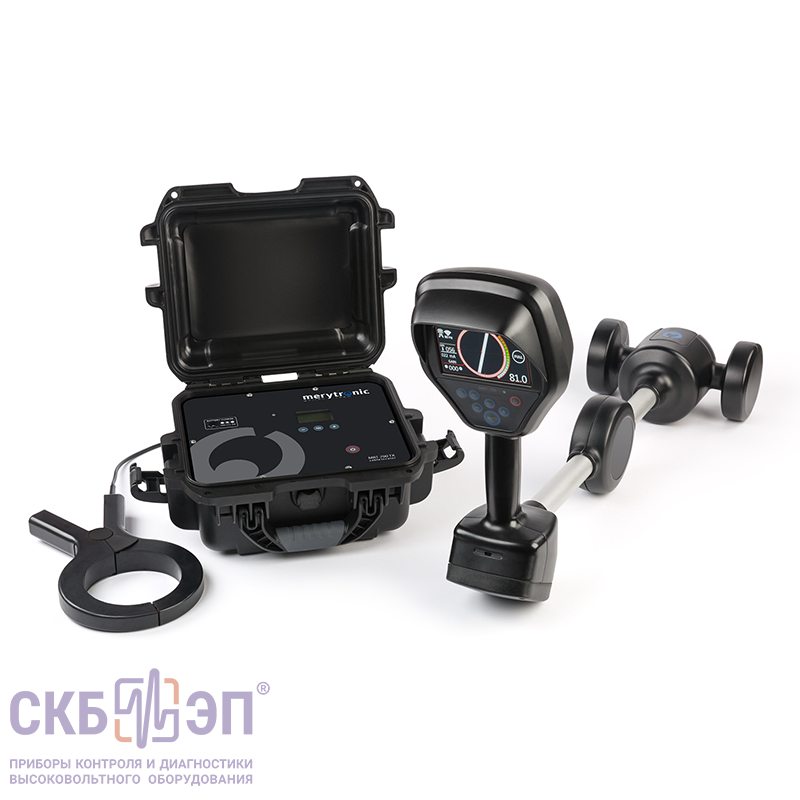

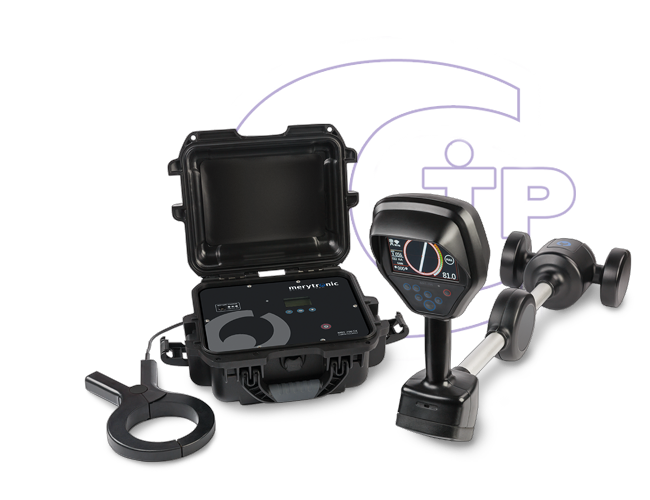

MRT-700 состоит из генератора MRT-700TX и приёмника MRT-700RX и является локатором, который определяет наличие подземных коммуникаций.

Устройство быстро, легко и точно составляет карту кабельных линий и труб, определяя как находящиеся под напряжением, так и обесточенные кабели, глубина залегания которых может составлять до 5 метров.

Примечание: Компания СКБ ЭП является официальным эксклюзивным представителем устройств компании-производителя, сами приборы разработаны и произведены в Испании компанией Merytronic.

Мощность генератора MRT-700TX составляет 10 Вт, что позволяет осуществлять поиск кабелей на больших расстояниях (до 10 км). Во время работы генератор подаёт сильный сигнал определённой частоты в кабель, вследствие чего приёмник MRT-700RX с высокой точностью определяет искомый кабель, а также направление тока в нём.

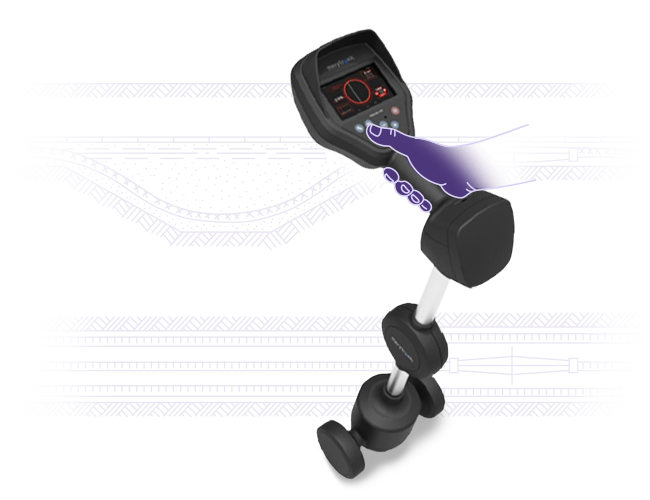

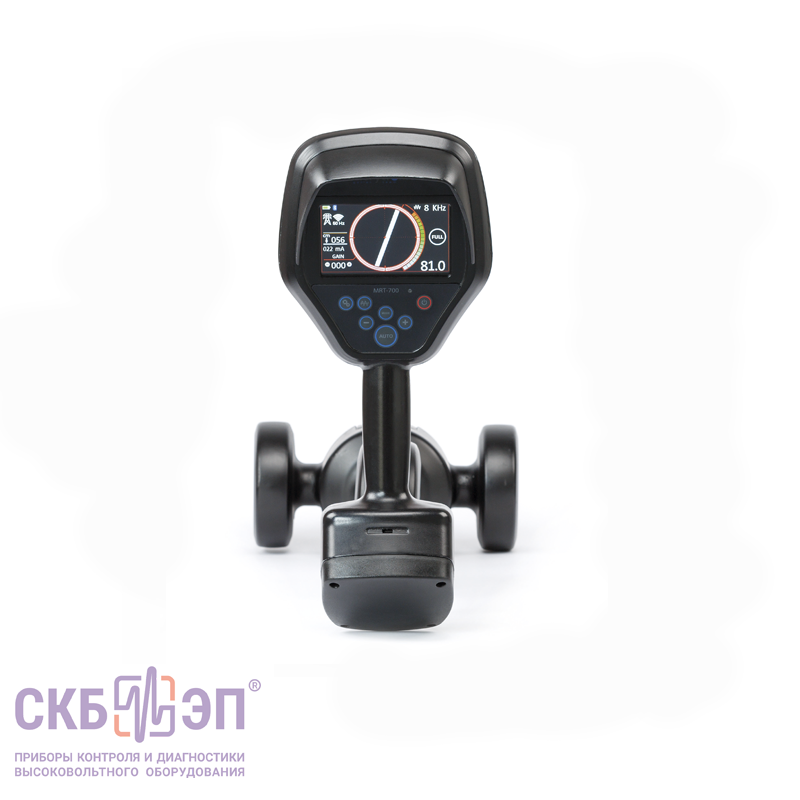

Приёмник MRT-700RX позволяет с высокой точностью определить маршрут пролегания подземных коммуникаций благодаря работе 7 антенн, распределённых по устройству. Во время работы устройство считывает, какой уровень сигнала определяется каждой антенной, что позволяет определить местонахождение кабельных линий и труб и «подсказывает» пользователю верное направление движения.

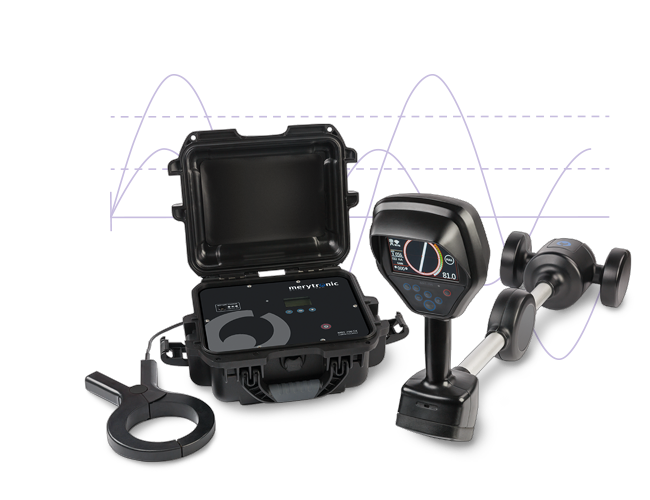

Генератор MRT-700TX позволяет подавать в кабель 3 активных частоты (640 Гц, 8 кГц и 32 кГц) тремя различными способами:

  • Прямое подключение с помощью зажимов типа крокодил. Обесточенные электрические кабели, телефонные кабели, водопроводные и газовые металлические трубы и т. п. При данном методе подключения прибор на дисплее отображает значение тока в цепи и сопротивления петли;
  • Подключение с помощью индукционных клещей. Кабели среднего и низкого напряжения, телефонные кабели и т. п. При данном методе подключения нет необходимости отключать кабель от сети;
  • Встроенная антенна генератора. В случае, если пользователь не может добраться до кабеля, или положение кабеля неизвестно, то сигнал может быть наведен с помощью встроенной антенны.

Способ подачи сигнала выбирается пользователем в зависимости от существующих условий. Для обеспечения максимальной точности измерений рекомендуется использование способа прямого подключения или индукционных клещей. В случае, если нет возможности доступа к проводнику, можно подать сигнал при помощи внутренней передающей антенны генератора MRT-700 TX.

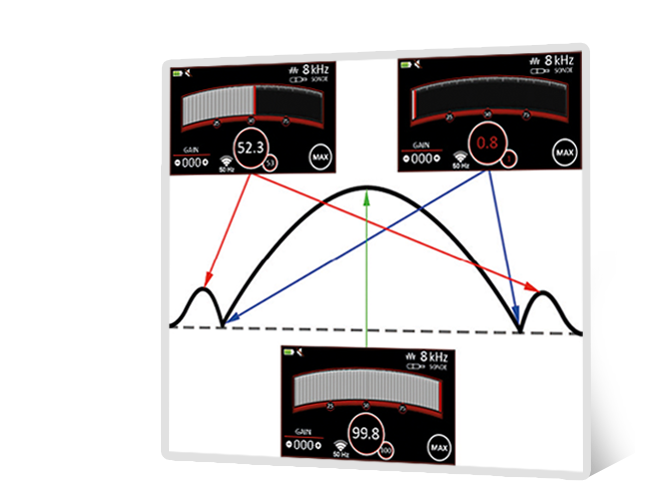

В зависимости от конкретных целей и задач пользователь может выбрать различные режимы, каждый из которых отображает необходимую информацию в наиболее подходящем формате. Приёмник MRT-700 RX обеспечивает различные режимы трассировки:

  • «FULL»;
  • «MAX»;
  • «NULL»;
  • «PEAK».

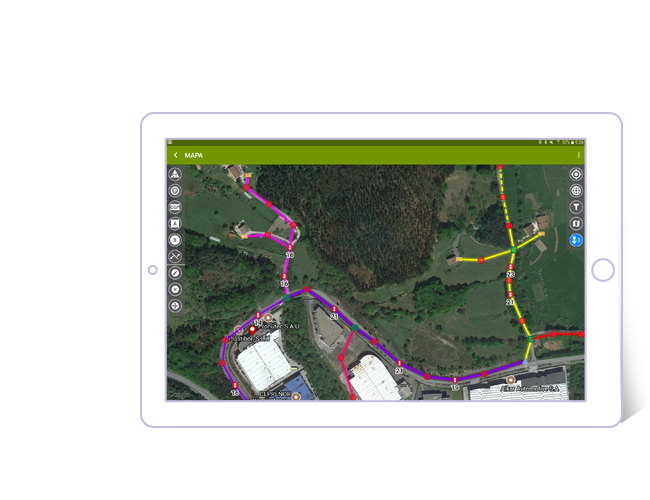

Компания Merytronic (Испания) разработала специальную программу по созданию карт GridGIS Map Creator для ещё более удобного использования устройства для обнаружения подземных кабелей и труб MRT-700.

Благодаря специальному приложению становится возможным:

  • Записывать информацию о трассировке сети и об объектах коммунального хозяйства;
  • Добавлять фотографии объектов сети;

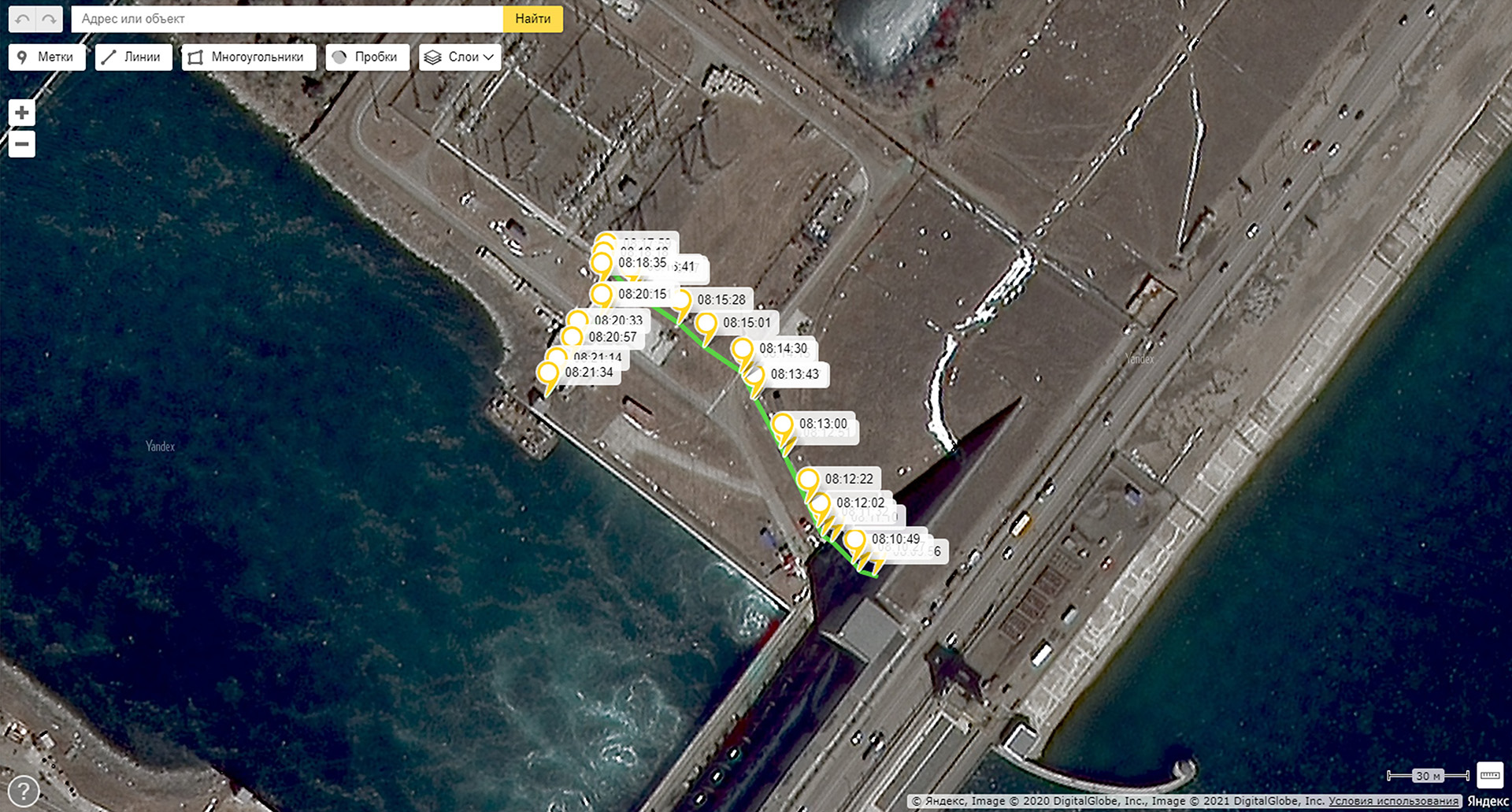

  • Отмечать на карте маршрут пролегания кабеля с GPS-координатами;
  • Фиксировать процесс ведения работ;
  • Сохранять данные в файле GeoJSON, который совместим с любой ГИС-системой;
  • Осуществлять подключение к устройствам для обнаружения подземных коммуникаций с помощью беспроводной технологии Bluetooth.

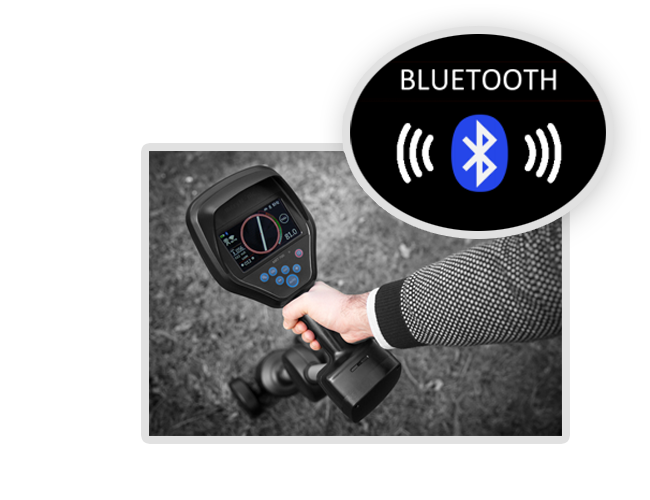

Прибор оснащён технологией Bluetooth, которую можно использовать в двух режимах: стандартный и режим экономии энергии.

Кроме того, в стандартной версии прибор MRT-700 не имеет встроенной технологии GPS, поэтому для отслеживания рабочего прогресса и создания маршрута пролегания кабеля необходимо использование Bluetooth для подключения к планшету со специальным приложением GridGIS Map Creator. Однако для удобства пользователей была разработана улучшенная версия MRT-700 со встроенной функцией GPS.

На цветном ЖК-экране отображается:

  • местоположение кабеля относительно прибора;
  • глубина залегания кабельной линии или трубы;
  • угол расположения кабельной линии по отношению к прибору;
  • уровень сигнала в числовом и графическом виде;
  • уровень усиления;
  • используемая частота;
  • выбранный режим трассировки.

Трассоискатель MRT-700 соответствует требованиям безопасности IEC 61010-1: 2011 / UNE-EN 61010-1: 2011 и стандартам электромагнитной совместимости IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11.

Также прибору присвоена II-я категория защиты от поражения электрическим током.

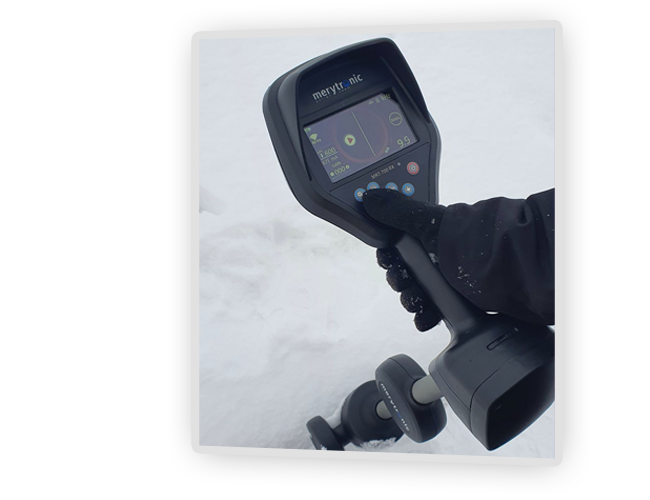

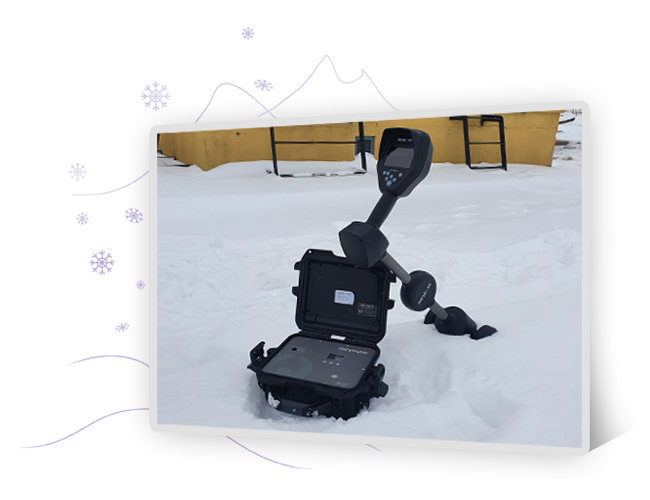

Устройство MRT-700 можно применять как в закрытых помещениях, так и на открытом воздухе, в том числе и в условиях повышенной влажности, так как его генератор имеет степень защиты IP 65 (с закрытой крышкой), а приёмник имеет степень защиты IP 54.

Диапазон температуры эксплуатации от -20 °С до +60 °С позволяет работать с устройством в разных погодных условиях.

Характеристики Значение
Габариты генератора MRT-700 TX 315 x 255 x 150 мм
Масса прибора 2,5 кг
Защита от окружающей среды IP65 (с закрытой крышкой)
Питание (встроенная батарея) Литий-ионная (7,4В 6,6Ач)
Время работы при максимальной мощности >10 ч
Питание (сетевое напряжение) 100-240 В 50/60 Гц, 0,55 А
Выходные частоты 640 Гц, 8 кГц, 32 кГц
Макс. сопротивление кабельной линии 1000 Ω
Макс. выходная мощность 10 Вт
Макс. выходной ток 500 мА
Диапазон температуры при работе с прибором от -20 °C до +60 °C
Диапазон температуры при работе с прибором во время зарядки от 0 °C до +45 °C
Гарантия 2 года
Язык интерфейса Английский
Габариты приемника MRT-700 RX 790 x 370 x 230 мм
Масса прибора 2,2 кг
Защита от окружающей среды IP54
Питание (встроенная батарея) Литий-ионная
Частота трассировки 640 Гц, 8 кГц, 32 кГц
Пассивная частота трассировки 50 Гц, 60 Гц
Диапазон температуры при работе с прибором от -20°C до +60°C
Диапазон температуры при работе с прибором во время зарядки от 0 °C до +45 °C
Гарантия 2 года
Язык интерфейса Английский

Стандартная комплектация

Фото Наименование, Индекс Применение

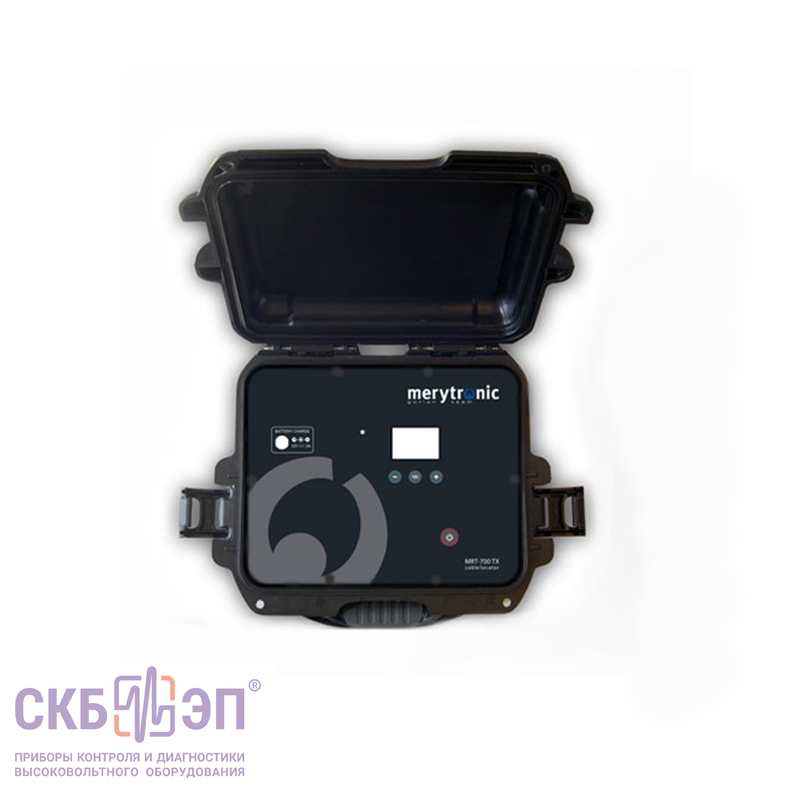

Генератор MRT-700 TX
  • Генератор MRT-700 TX
  • Генератор MRT-700 TX

Предназначен для генерации и передачи сигнала в искомый объект

Приёмник MRT-700 RX
  • Приёмник MRT-700 RX
  • Приёмник MRT-700 RX

Для трассировки кабельных линий и труб

Кабели с зажимами типа крокодил
  • Кабели с зажимами типа крокодил
  • Кабели с зажимами типа крокодил

Для присоединения блока MRT-700 TX к кабелю. Технические характеристики: ПВХ, Ø = 1 мм2, Длина =295 см, Iном= 32 A. Технические характеристики зажима типа крокодил: 600 В, кат. IV, 36 А.

Стержень заземления
  • Стержень заземления
  • Стержень заземления

Адаптер питания переменного/постоянного тока
  • Адаптер питания переменного/постоянного тока
  • Адаптер питания переменного/постоянного тока

Для зарядки аккумулятора MRT-700 TX

Адаптер питания переменного/постоянного тока
  • Адаптер питания переменного/постоянного тока
  • Адаптер питания переменного/постоянного тока

Для зарядки аккумулятора MRT-700 RX

Штекер для автомобильного прикуривателя
  • Штекер для автомобильного прикуривателя
  • Штекер для автомобильного прикуривателя

Для зарядки аккумулятора MRT-700 TX и MRT-700 RX

Руководство пользователя
  • Руководство пользователя
  • Руководство пользователя

Мягкая переносная сумка
  • Мягкая переносная сумка
  • Мягкая переносная сумка

Дополнительная комплектация (по заказу)

Фото Наименование, Индекс Применение
Комплект для определения кабеля
  • Комплект для определения кабеля
  • Комплект для определения кабеля

Комплект состоит из двух датчиков:

  • Катушка Роговского - датчик для идентификации кабеля (одножильного);
  • Датчик U предназначен для идентификации кабеля (трехжильного).

Индукционные клещи для подачи сигнала с MRT-700 TX
  • Индукционные клещи для подачи сигнала с MRT-700 TX
  • Индукционные клещи для подачи сигнала с MRT-700 TX

Предназначен для подачи сигнала от генератора в объект Технические характеристики: Ø = 105 мм, 200 см.

Приложение GridGIS Map Creator
  • Приложение GridGIS Map Creator
  • Приложение GridGIS Map Creator

Специальное приложение для построения карт GridGIS Map Creator

Встроенная технология GPS
  • Встроенная технология GPS
  • Встроенная технология GPS

Улучшенная версия MRT-700 со встроенной технологией GPS

А-рамка
  • А-рамка
  • А-рамка

Комплектующее, которое позволяет локализовать повреждения оболочки кабелей
