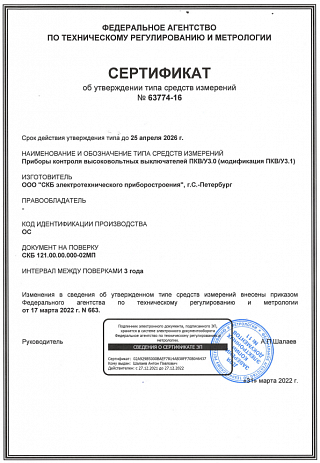

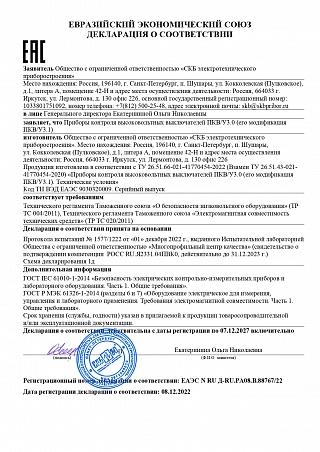

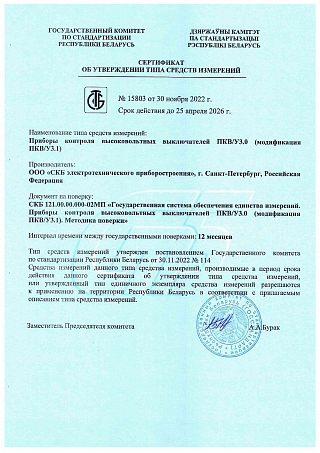

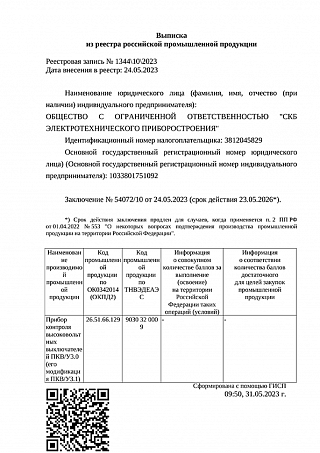

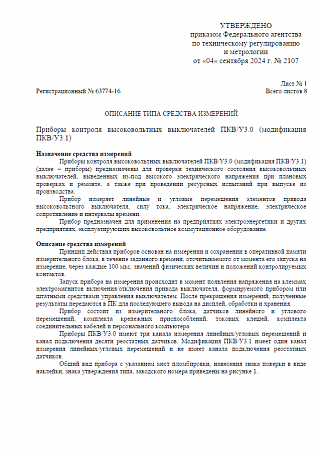

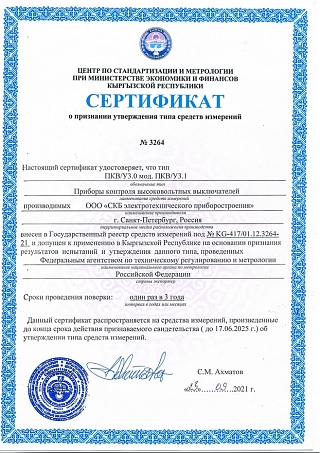

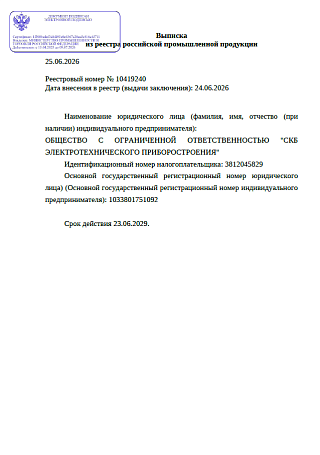

Сертификаты

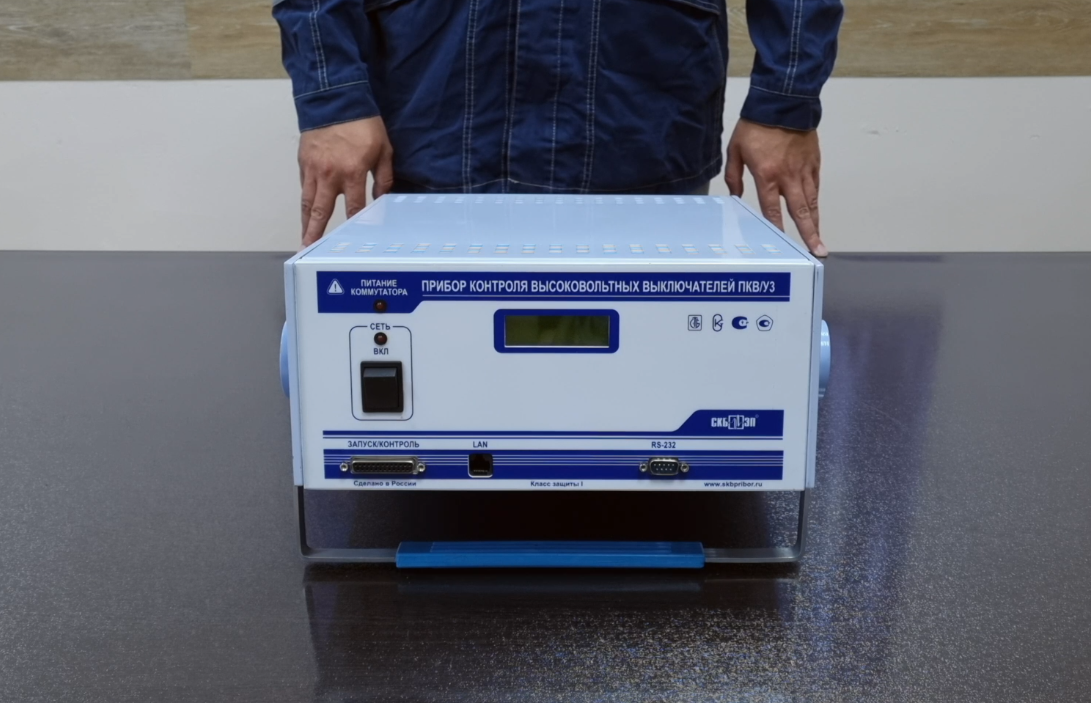

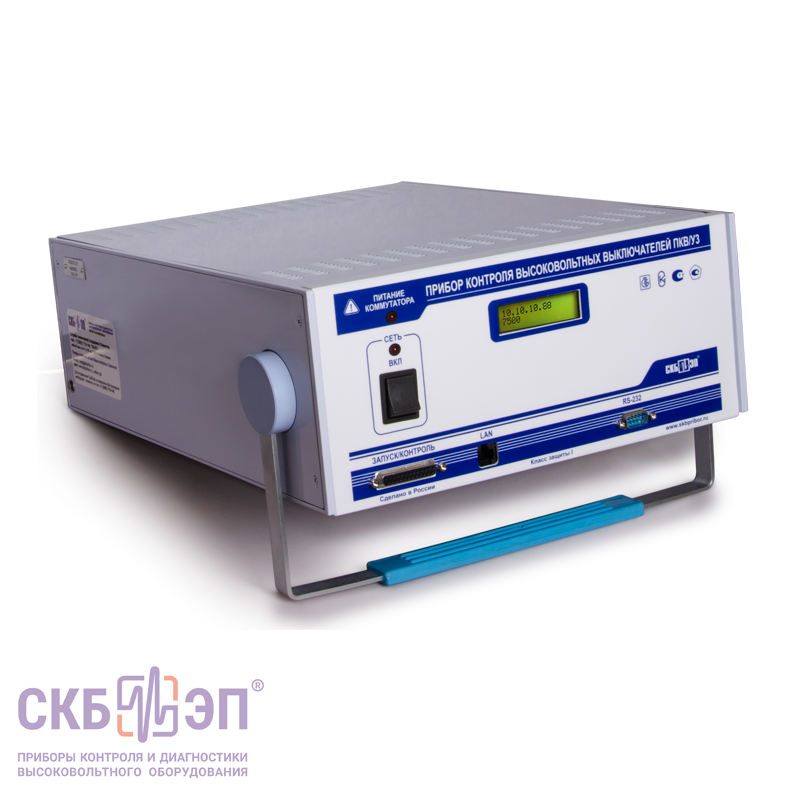

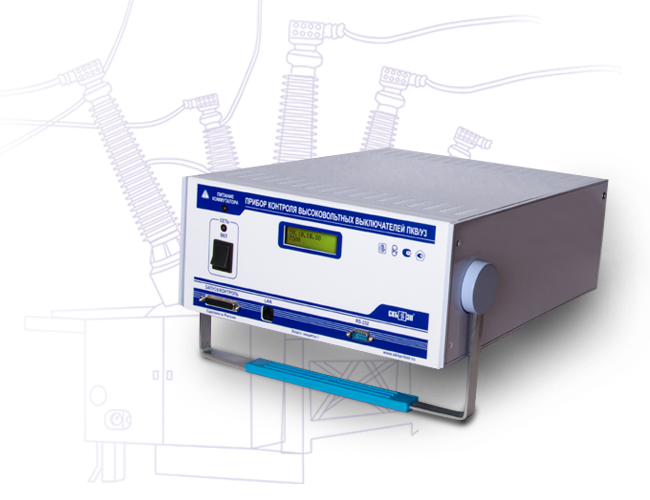

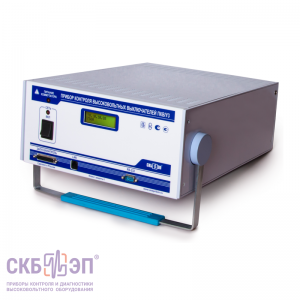

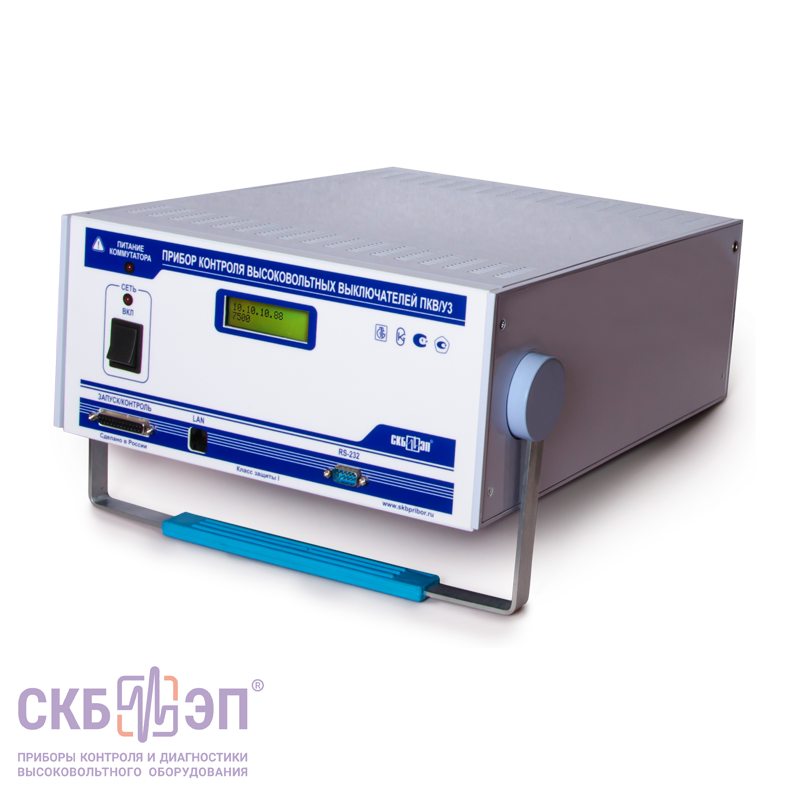

Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, воздушных, элегазовых и электромагнитных выключателей до 20 разрывов, а также контроль временных характеристик отделителей и короткозамыкателей.
Дополнительно, ПКВ/У3.1 позволяет регистрировать мгновенные значения токов и напряжений электромагнитов управления.

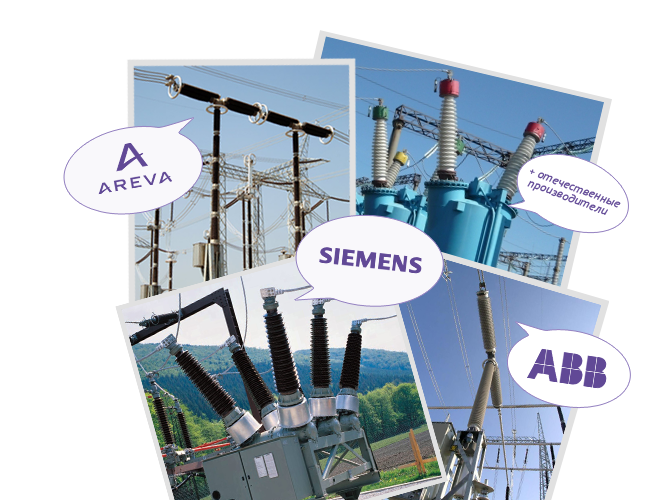

Прибор ПКВ/У3.1 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (ABB, AREVA, ALSTOM, SIEMENS и др.).
Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. Если на высоковольтном оборудовании не предусмотрено крепление для датчика линейных перемещений, воспользуйтесь угловым с соответствующими приспособлениями. Прибор автоматически проведет перерасчет показаний датчика углового перемещения в ход контактов.
Комплект креплений для зарубежных высоковольтных выключателей поставляется по заказу.

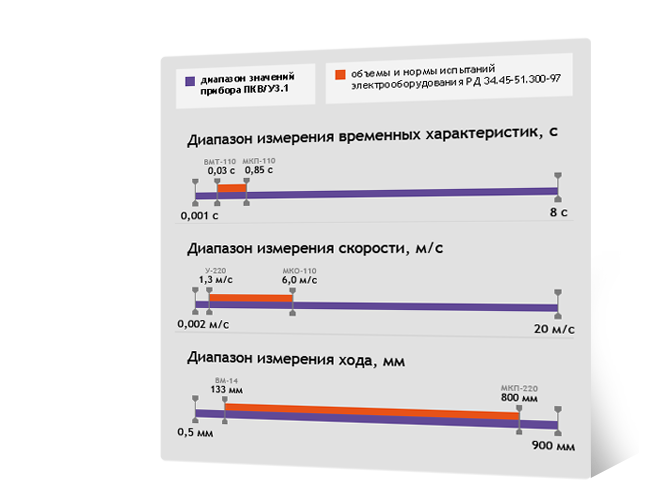

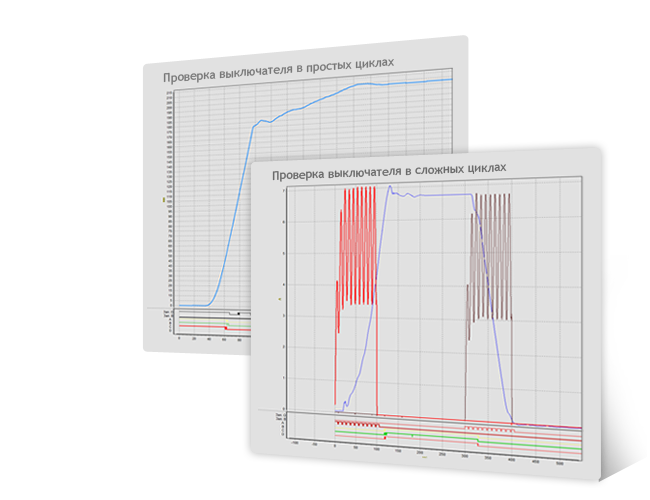

Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах.
А вообще, существует множество нюансов при проведении измерений на выключателе, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики.
Совместно с прибором ПКВ/У3.1 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.
Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.
Для измерений скоростных характеристик и параметров хода высокая точность обеспечивается датчиками инкрементного (дискретного) типа углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Точность измерения временных характеристик составляет ±0,1 мс.
Часто, применяемые в других приборах, аналогах прибора ПКВ/У3.1, датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. Например, при максимальном ходе 900 мм такая погрешность дает неопределенность значения в ±9мм.
Прибор ПКВ/У3.1 выступает в качестве измерительного блока, когда все команды задаются на него дистанционно через ПК (ноутбук) и специальное программное обеспечение (ПО), а прибор выполняет все расчеты.
Специальное программное обеспечение позволяет:
Все результаты диагностики объекта выводятся на монитор ПК (ноутбука) в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как:
Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров, наложения и масштабирования через специальное ПО на ПК (ноутбуке).
Прибор регистрирует:

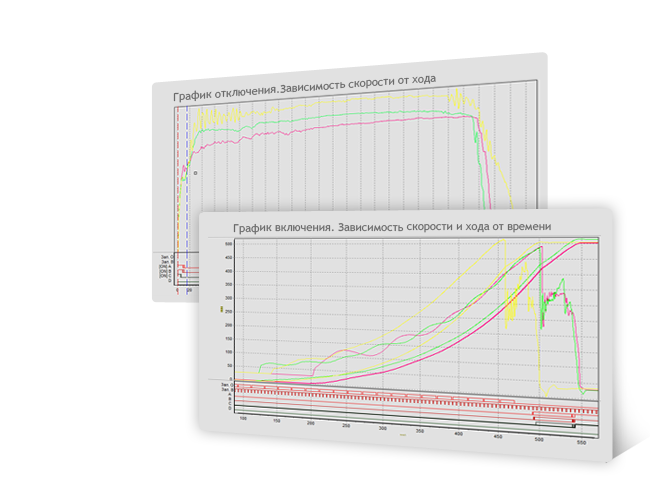

Например, состояние направляющей системы невозможно оценить, не имея перед глазами графиков процессов перемещения подвижных частей.
Кроме того, по числовым данным сложно определить, какой узел является причиной затягивания времени отключения. Здесь график зависимости скорости от времени процесса отключения даст исчерпывающую информацию, т.к. на нём чётко можно разделить время работы самого привода от времени работы механизмов самого выключателя.
Одна из функций программного обеспечения - автоматическое наложение графиков движения траверс фаз выключателя даёт возможность совершенно точно распознать такие серьезные неисправности, как люфты механизмов полюсов. Это особенно важно для выключателей с одним приводом на три фазы. Такую неисправность невозможно заметить, оперируя лишь числовыми данными.
Прибор ПКВ/У3.1 оборудован силовым коммутатором для управления приводами коммутационных аппаратов на токах электромагнитов до 35А, как постоянного, так и переменного тока и позволяет выполнять как простые операции включения (В) или отключения (О), так и сложные циклы О-В, В-О, О-В-О.
По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).
Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:
|
Диапазон ПУВ-регулятора |
Положения РД 34.45-51.300-97 | |||
| 9.10. П, С. | 9.10. П, С. | 12.4. П, С. | 13.3. П, С. | |
| Масляные и электромагнитные выключатели |
Выключатели нагрузки |
Элегазовые выключатели | Вакуумные выключатели | |
| 0,2 ÷ 0,95 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,7 Uном | 0,7 ÷ 0,85 Uном |

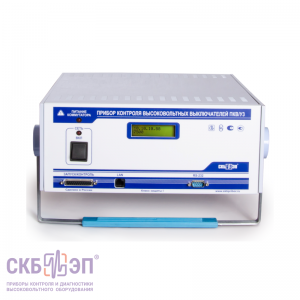

Одна из особенностей ПКВ/У3 заключается в том, что прибор выпускается в двух модификациях, отличающихся количеством каналов датчиков перемещения (1 или 3) и количеством каналов контроля резистивных датчиков (2 или 12): ПКВ/У3.1 и ПКВ/У3.0, соответственно.
При этом, ПКВ/У3.1 позволяет контролировать все типы воздушных выключателей, но исключает марки ВО-750, ВО-1150, ВНВ-1150, что предусмотрено в другой версии прибора.
| ПКВ/У3.0 | ПКВ/У3.1 | |
| Класс напряжения проверяемых выключателей | от 6кВ до 1150кВ | от 6кВ до 500кВ |
| Какие выключатели проверяет | все | все, исключая воздушные ВО-750, ВО-1150, ВНВ-1150 |
| Количество каналов резистивных датчиков | 12 | 2 |
| Количество каналов датчиков перемещения | 3 | 1 |
| Фото | Наименование, Индекс | Применение |
|---|---|---|
|
|
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя. |
|
|
Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 0÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем. |
|
|
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. |
|
|
Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°. |
|
|
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. Длина 12м. |
|
|
Для подключения к полюсам высоковольтного выключателя.Оканчивается наконечниками типа "крокодил". Изоляция кабеля - силикон. Зев Ø 30 мм. Длина 11 м. |
|
|
Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м. |
|
|
Для подключения к приводу высоковольтного выключателя. Номинальный ток 50А. Изоляция - силикон. Оканчивается зажимами типа "крокодил". Длина 5м. |
|
|
Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Оканчивается разъемом. Длина 2м. |
|
|
Для подключения к контактам воздушных высоковольтных выключателей. Оканчивается наконечниками под винт М4. Длина 1,2м. |
|
|
Для измерения сопротивления реостатных датчиков. Оканчивается наконечниками под винт М5. Изоляция кабеля – силикон. Длина 2,5м. |
|
|
Для измерения напряжения пользовательского шунта при измерении больших токов. Диапазон ±75 мВ. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 5м. |
|
|
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.). |
|
|
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м. |
|
|
Для заземления корпуса прибора ПКВ/У3. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м. |
|
|
Для подключения прибора к компьютерной сети или ноутбуку. Длина 2м. |
|
|
Для подключения прибора к компьютерной сети или к ноутбуку. Длина 1,5м. |
|
|
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. |
|
|
Для защиты источника питания. |
|
|
|
|
|
| Фото | Наименование, Индекс | Применение |
|---|---|---|
|
|
Прибор ПКВ/У3 - это измерительный блок, все результаты измерений выдаются на ноутбук. Кроме того, с помощью специальной программы для ПК можно управлять прибором, а также проводить анализ результатов диагностики в более наглядном виде. |
|
|
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. |
|
|
Для измерения напряжений 0÷12В и -6÷+6В. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 2,5м. |
|
|
Необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске прибора. |
|
|

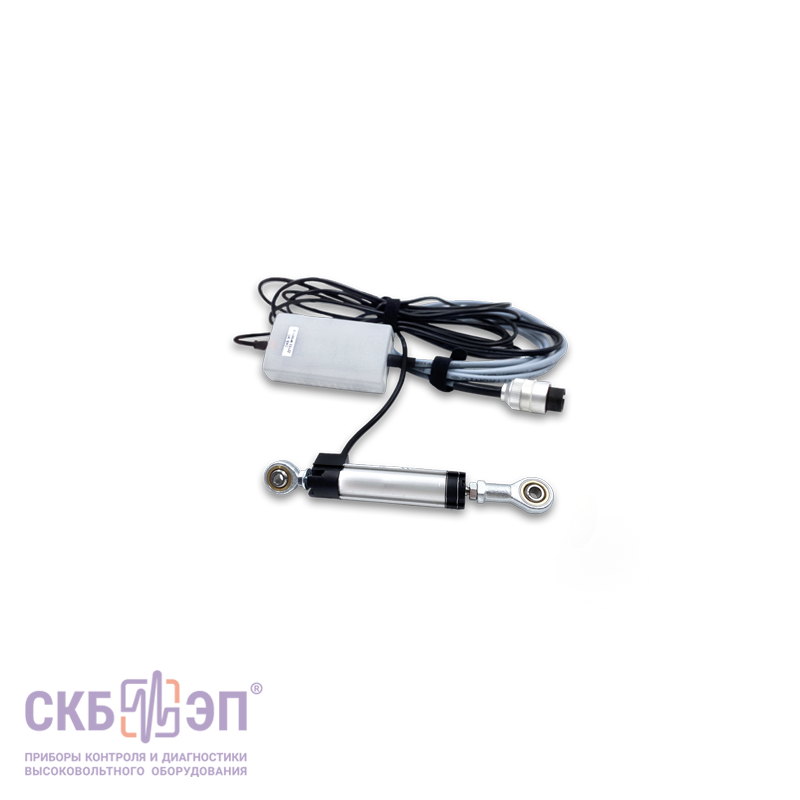

Для измерения линейных перемещений хода в диапазоне 25 мм., для вакуумных выключателей с открытым изоляционным корпусом. Комплектуется: |
|
|
Для измерения токов электромагнитов и соленоидов. Поставляется в комплекте с блоком сопряжения. Постоянный ток до 600А, переменный до 400А. Длина 2,5 м. |
|
|
Обеспечивает удобство подключения прибора (прибора и пульта управления приводом ПУВ (см. ниже)) к выключателю типа ВК-10. Клемник оканчивается контактными гнездами для подключения к клеммам разъема управления. |
|
|
Обеспечивает удобство совместного применения и подключения ПКВ/У3.1 и пульта управления приводом ПУВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам. |
|
|
Для крепления датчика ДП21 к различным типам высоковольтных выключателей Siemens, ABB, Areva и др. |
|
|
Для установки датчика угловых перемещений ДП21 на высоковольтные выключатели типа ВТ, ВТД, и подобные. |
|
|
Устанавливается вместо кожуха внизу привода для крепления датчика линейных перемещений ДП12 на высоковольтные выключатели типа ВГУ и подобные. |
|
|
Устанавливается на ось главного подвижного контакта высоковольтных выключателей типа ВЭ, ВЭС. На этот кронштейн затем крепится датчик линейных перемещений ДП21. |
|
|
Для установки углового датчика ДП21 к высоковольтному выключателю ВБП-10 и подобным. |
|
|
Штанга-манипулятор предназначена для присоединения кабелей полюсов с земли/с крышки бака к вводам высоковольтных выключателей, без применения лестниц и подъемников.
|
| Фото | Наименование, Индекс | Применение |
|---|---|---|
|
|
Прибор предназначен для проведения испытаний высоковольтных выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания. Рабочий ток 35А. |
Открыть оригинал

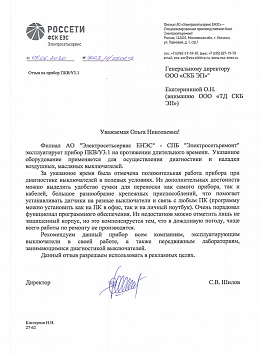

Филиал АО «Электросетьсервис ЕНЭС - СПБ «Электросетьремонт» эксплуатирует прибор ПКВ/УЗ.1 на протяжении длительного времени. Указанное оборудование применяется для осуществления диагностики и наладки воздушных, масляных выключателей.
За указанное время была отмечена положительная работа прибора при диагностике выключателей в полевых условиях. Из дополнительных достоинств можно выделить удобство сумки для переноски как самого прибора, так и кабелей, большое разнообразие крепежных приспособлений, что помогает устанавливать датчики на разные выключатели и связь с любым ПК (программу можно установить как на ПК в офис, так и на личный ноутбук). Очень порадовал функционал программного обеспечения. Из недостатков можно отметить лишь не защищенный корпус, но это компенсируется тем, что в дождливую погоду, чаще всего работы по ремонту не производятся.
Рекомендуем данный прибор всем компаниям, эксплуатирующим выключатели в своей работе, а также передвижным лабораториям, занимающимися диагностикой выключателей.
С.В. Шилов
Директор
Открыть оригинал
На нашем предприятии уже более 10 лет используются 36 различных приборов, а именно: МИКО-1, МИКО-2.3, ПКВ/М7, ПКВ/В3А, ПКВ/У3.0, ПКВ/У3.1, ПУВ-50.
Данными приборами проверяются различные соединения, применяемые на оборудовании подстанций, контролируются параметры высоковольтных выключателей и разъединителей класса напряжения от 6 до 500 кВ.
Все приборы просты в использовании. Очень удобна функция автоматического построения осциллограмм по результатам проведенных измерений.
За все время эксплуатации энергетического оборудования, приборами многократно выявлялись дефекты на начальных стадиях развития, тем самым предотвращались возможные отказы оборудования и как следствие возникновения аварийных ситуаций.
Рекомендуем использовать данные приборы организациям эксплуатирующим высоковольтное оборудование.
Е.Д. Дьяченко,
Заместитель главного инженера
Открыть оригинал

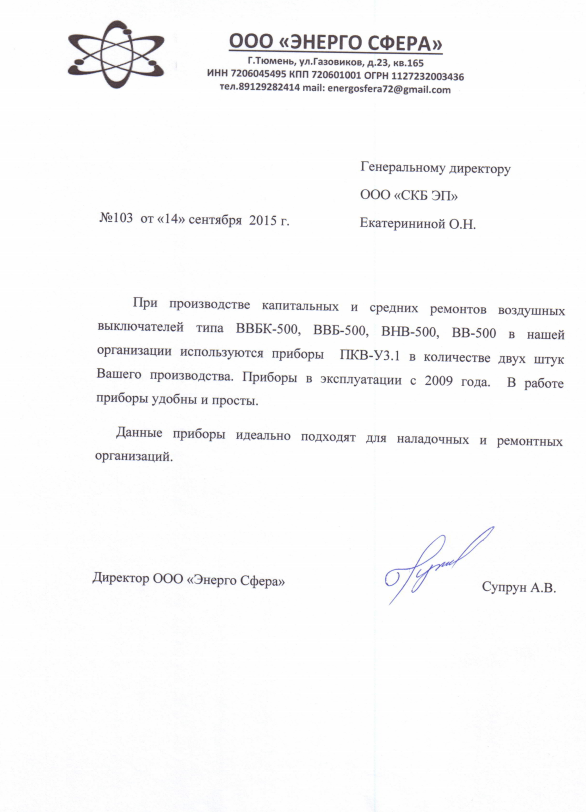

При производстве капитальных и средних ремонтов воздушных выключателей типа ВВБК-500, ВВБ-500, ВНВ-500, ВВ-500 в нашей организации используются приборы ПКВ/У3.1 в количестве двух штук. Приборы в эксплуатации с 2009 года. В работе приборы удобны и просты.
Данные приборы идеально подходят для наладочных и ремонтных организаций.
Открыть оригинал
"Наше предприятие имеет положительный опыт использования приборов контроля выключателей (ПКВ) производства ООО "СКБ ЭП". Эти приборы неплохо зарекомендовали себя как функциональное, удобное в использовании и надежное оборудование.
В настоящее время мы применяем ПКВ для контроля механических характеристик серийно выпускаемых элегазовых выключателей (серии ВГБ-35; ВГТ-35, 110 и 220; ВЭБ-110 и 220, ВГГ-330 и 750; ВГК-500) при выполнении приемо-сдаточных испытаний перед отгрузкой, наладочных работ и контрольных испытаний перед вводом в эксплуатацию.
Кроме того эти приборы используются нашим предприятием при проведении исследовательских, типовых и квалификационных испытаний вновь разрабатываемых изделий новой техники на соответствие требованиям действующих отечественных и зарубежных стандартов".
Открыть оригинал
"ОАО ВО "Электроаппарат" с 2005 года активно использует приборы производства ООО "СКБ ЭП" ПКВ/У2, ПКВ/У3, ПКВ/М7, ПУВ-50 и МИКО-1 для наладки при выпуске и проверке при монтаже высоковольтных элегазовых выключателей.
Наше предприятие выпускает элегазовые выключатели ВГП-110, ВГП-220, ВГП-330, ВГГ-20, ячейки ЯГТ-110, трансформаторы тока ТГФМ-110, ТГФМ-220, ТГФМ-500, трансформаторы напряжения ЗНГА-110, ЗНГА-220.
Использование приборов серии ПКВ позволяет специалистам нашего предприятия проводить оценку состояния выключателя без разборки, контролировать несколько узлов одновременно с высокой точностью, позволяет сократить время на проведение наладки выключателей и оформление результатов приемо-сдаточных испытаний. Графическое представление характеристик и параметров наглядно демонстрируют работу элементов и узлов выключателей.
Прибор ПУВ-50 используется нами для проведения ресурсных испытаний выпускаемых и вновь разрабатываемых выключателей.
Прибор МИКО-1 используется для измерения переходных сопротивлений контактов выключателей, обмоток трансформаторов тока и трансформаторов напряжения. Прибор отличается компактностью, высокой точностью измерения, простотой управления и удобен своей мобильностью – батарейным питанием.
Службам наладки и эксплуатации можно с уверенностью рекомендовать выше приведенные приборы Вашего производства".
Открыть оригинал
"В 2004 году перед ремонтным сезоном нашим предприятием был приобретен прибор ПКВ/У2 производства ООО "СКБ ЭП". За период ремонтных сезонов 2004-2006 годов было произведенобольшое количество ремонтов высоковольтных выключателей и в каждом ремонте при проверке выключателя использовался прибор ПКВ/У2. За данный период ремонтов производились проверки высоковольтных выключателей: У-220, МКП-110, ВМТ-220, ВМТ-110, ВКЭ-10, ВМПЭ-10.
С 2006 года у нашего предприятия появилась необходимость в новом приборе ПКВ/У3 производства ООО "СКБ ЭП" для проверки высоковольтных выключателей ВВМ-500 и ВВД-220 (прибор ПКВ/У3 рассчитан на большее количество разрывов, чем прибор ПКВ/У2).
За период ремонтных сезонов 2006-2009 годов прибором ПКВ/У3 были проверен выключатели МКП-110, У-220, ВВМ-500, ВВД-220. В 2008 году прибором ПКВ/У3 произведена проверка вновь смонтированных высоковольтных выключателей GL-317 фирмы "AREVA".
Приборы ПКВ/У2 и ПКВ/У3 просты в эксплуатации, так как комплектуются понятными и объемными инструкциями. Подключение прибора для проверки выключателя очень простое и удобное. Исполнение изоляции контрольных проводов очень высокого качества и выполнено для различных климатических условий. Прибор очень надежен в эксплуатации.
Простота в эксплуатации и функциональность приборов серии ПКВ - наилучшее качество данных приборов".
Открыть оригинал
"Приборы показали существенную эффективность при выявлении отклонений от нормальных параметров оборудования и определения объемов восстановительных работ без предварительной разборки.
Графическое представление характеристик, при снятии параметров, наглядно и информативно характеризует работу элементов и узлов выключателей, таких как: работа привода, момент хода контактов, работа буферов, динамические временные характеристики и т.д. на протяжении всего цикла и в любой момент времени.
Таким образом, приборы позволяют проводить оценку состояния выключателей без разборки, контролировать несколько узлов одновременно с высокой чувствительностью и определению развивающихся дефектов на ранних стадиях.
Также стоит отметить качество программного обеспечения... Немаловажным является тот факт, что можно создавать и пополнять базу данных всех проведенных измерений, а также проводить сравнения графиков (методом наложения), снятых на выключателе в разные промежутки времени".
Открыть оригинал
"Наше предприятие активно использует прибор контроля высоковольтных выключателей ПКВ/У3.1 с момента его приобретения в июле 2008 года. За этот период были проверены выключатели, которые установлены на подстанциях Федеральной Сетевой Компании в зоне обслуживания Вологодского предприятия электрических сетей следующих типов: ВВБ-220, HPL-220, У-110, МКП-110.
При необходимости приобретения данного прибора нами был учтён положительный опыт применения приборов контроля высоковольтных выключателей более ранних модификаций (ПКВ/М5, ПКВ/М5Н, ПКВ/М6Н).
Использование прибора ПКВ/У3.1 позволяет нам сократить время на проведение ремонтов высоковольтных выключателей, а также повысить качество проводимых работ. Прибор позволяет регистрировать практически все характеристики выключателя...
"К основным преимуществам прибора относятся: небольшие габариты, высокая точность измерений и универсальность по сравнению с его зарубежными аналогами; несложный метод определения зарождающихся дефектов, составление дефектов, составление дефектов ведомостей без разборки выключателя, возможность подключения прибора к компьютеру и моментального получения наглядной информации о состоянии высоковольтного оборудования".
Открыть оригинал
"Приборами ПКВ/М6Н, ПКВ/М7, ПКВ/У2, ПКВ/У3 и МИКО-1 проверяется большая номенклатура выключателей (практически все типы, имеющиеся на Дальнем Востоке). Основные типы ВВ-500Б; ВВБ-220; У-220,110; МКП-220,110,35; ВМТ-220,110; ВГТ-220,110; С-35; ВМП-10; ВМПЭ-10; МГГ-10; ВК-10; BB/TEL-10.
Приборы удобны и относительно просты в работе".
Открыть оригинал
"Использование данного прибора, позволило повысить качество оценки выполняемых ремонтов, ввиду того что конструкция прибора позволяет проверять практически каждый нормируемый параметр выключателя (собственное время вкл. и откл.; ход в контактах; неодновременность смыкания и размыкания контактов; вжим; дребезг и т.д.).
Особо стоит отметить тот факт, что прибор работает с ноутбуком, который позволяет сразу после проведения измерения, наглядно используя полученные графики и диаграммы, оценить качество выполненного ремонта и выявить не устраненные или скрытые дефекты отдельных узлов. Функция прибора по замену потребляемого тока обмоток электромагнитов вкл. и откл., позволяет выявлять скрытые дефекты обмоток электромагнитов.
К преимуществу ПКВ/У3 относится то, что при снятии скоростных и временных характеристик на выключателе ВВ-500Б, количество каналов позволяет выполнять данную операцию на всем полюсе сразу.
Можно с уверенностью сказать, что используя прибор ПКВ/У3 для метода безразборного контроля внутреннего состояния узлов выключателей, появляется возможность сократить объемы ремонтов и точно определять выключатели, которым в первую очередь необходим ремонт".
