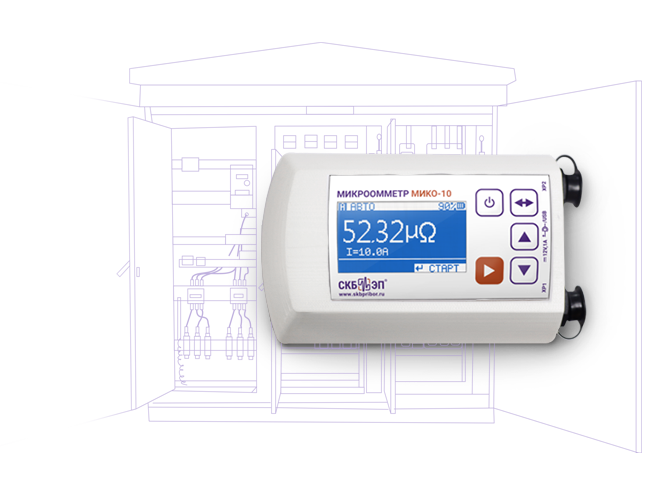

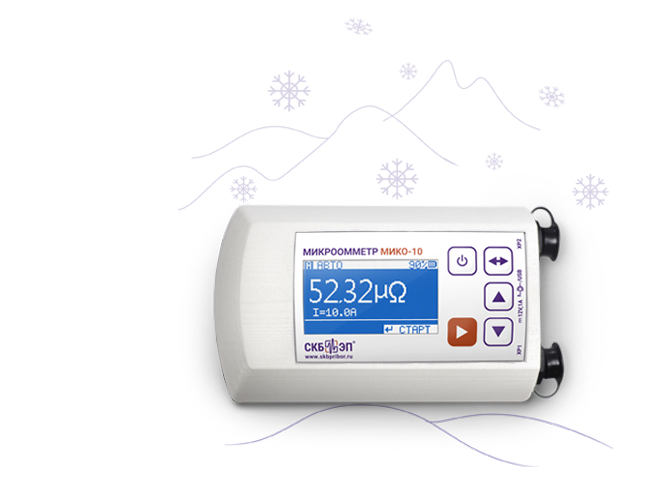

Малогабаритный микроомметр МИКО-10

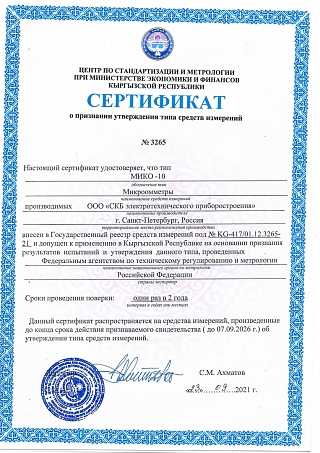

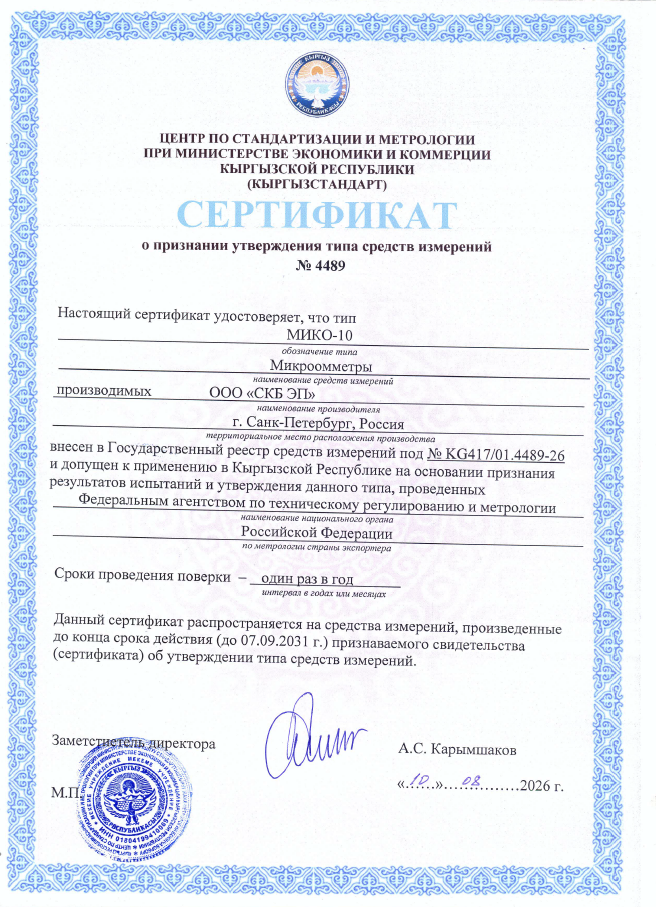

Сертификаты

  • Соответствует требованиям безопасности
  • Соответствует европейским требования безопасности ЕС/EU

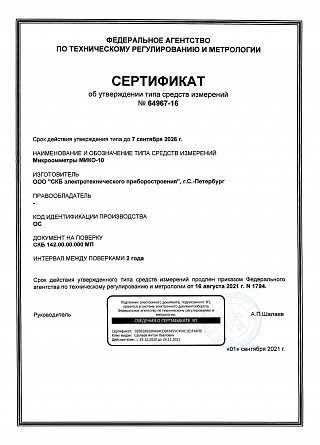

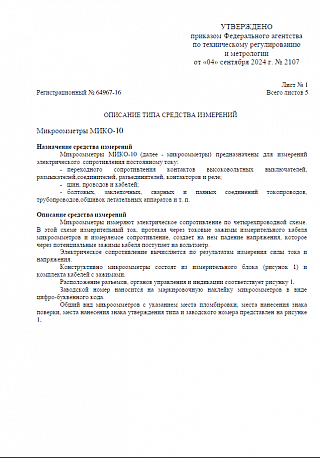

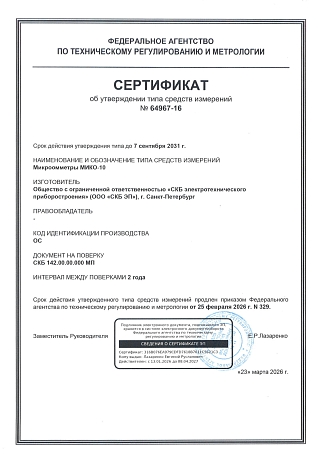

  • Внесен в Госреестр РФ

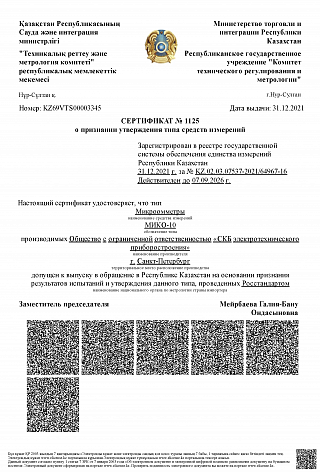

  • Внесен в Госреестр Республики Казахстан

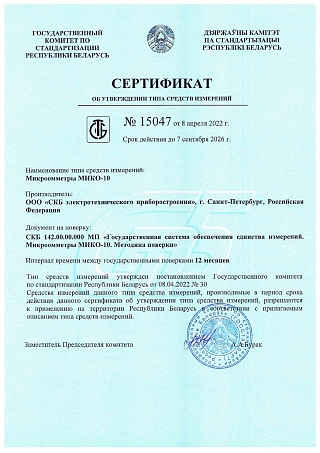

  • Внесен в Госреестр Республики Беларусь

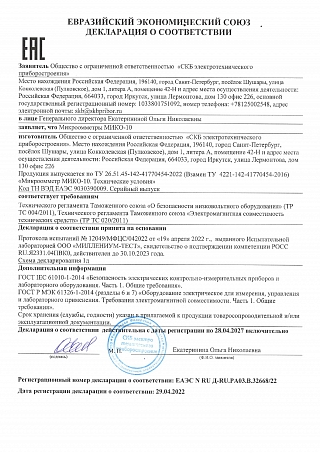

  • Соответствует требованиям Таможенного союза или Евразийского экономического союза

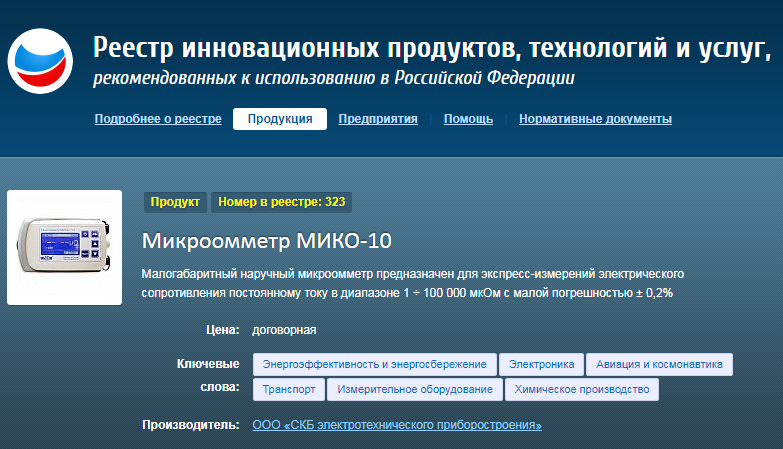

  • Внесен в Реестр инновационных продуктов, рекомендованных к использованию в РФ
  • Внесен в Реестр инновационных решений ПАО РОССЕТИ

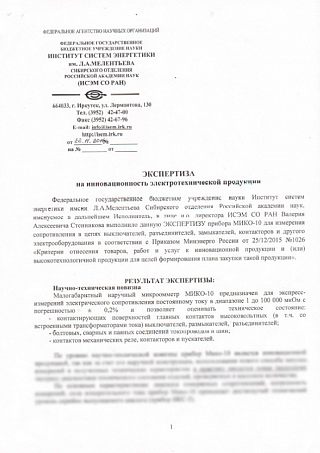

  • Соответствует критериям отнесения продукции к инновационной (Экспертиза ИСЭМ СО РАН)

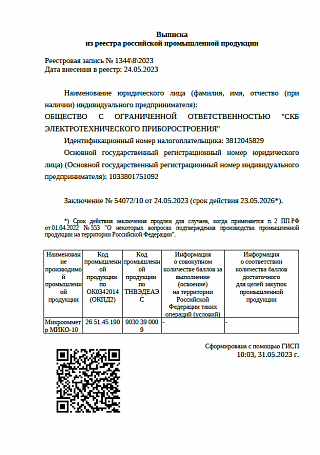

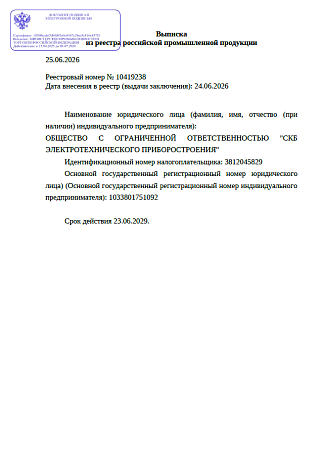

  • Внесен в Реестр Минпромторга России

Эспресс-измерение электрического сопротивления в безиндуктивных цепях в диапазоне 1 μΩ ÷ 0,1 Ω

Подробнее

Сила измерительного тока 1А / 10А

Подробнее

Три режима запуска процесса измерения электрического сопротивления

Подробнее

Дополнительные автоматические функции

Подробнее

Связь с персональным компьютером через USB

Подробнее

Автономность аккумулятора, портативность и надёжность

Подробнее

Свободные руки во время работы (3 способа крепления прибора)

Подробнее

Вариативная комплектация прибора

Подробнее

Эксплуатация при любых погодных условиях

Подробнее

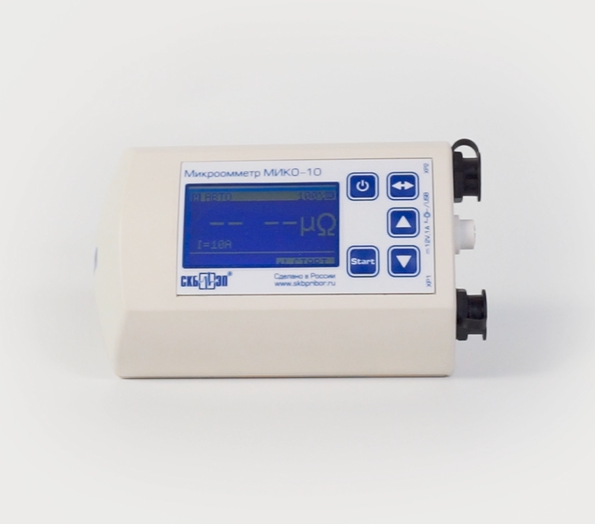

Малогабаритный микроомметр МИКО-10 предназначен для экспресс-измерения переходного электрического сопротивления постоянному току в диапазоне 1 μΩ ÷ 0,1 Ω:

  • контактов высоковольтных выключателей (в т.ч. со встроенными трансформаторами тока);
  • соединителей, разъединителей, шин, проводов и кабелей;
  • болтовых, заклепочных, сварных и паяных соединений и т. п.

МИКО-10 обладает рядом функциональных и технических особенностей, которые позволяют ему опережать аналогичные приборы, представленные на рынке.

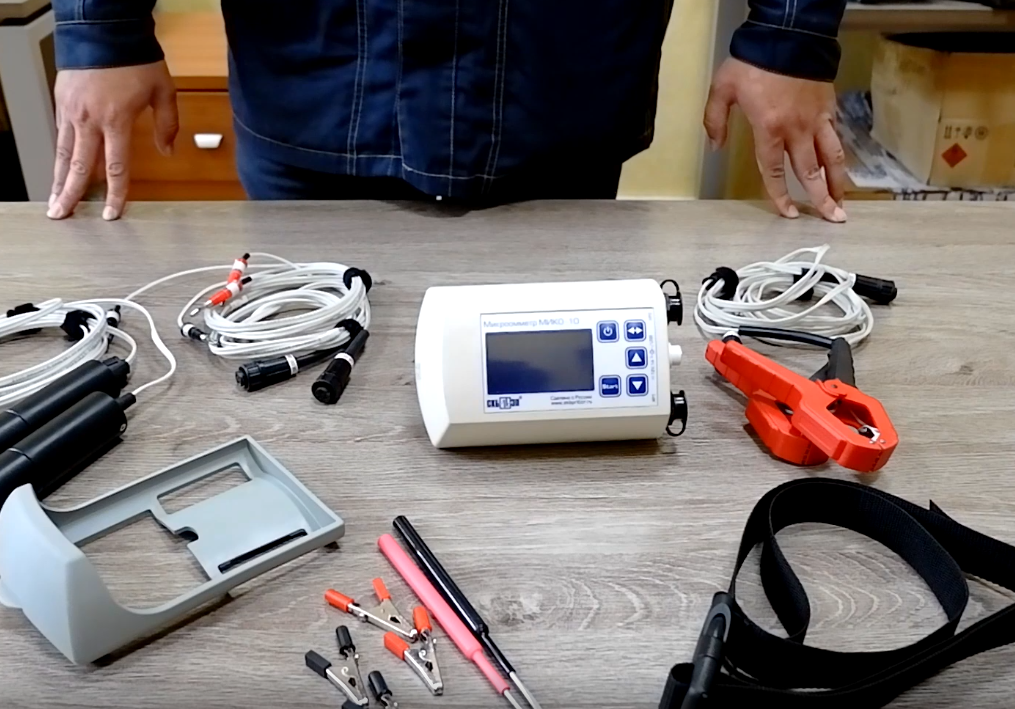

Смотрите подробные видео-обзоры о микроомметре МИКО-10, которые расположены над данным текстом, либо переходите на наш канал YouTube, смотрите видео и подписывайтесь.

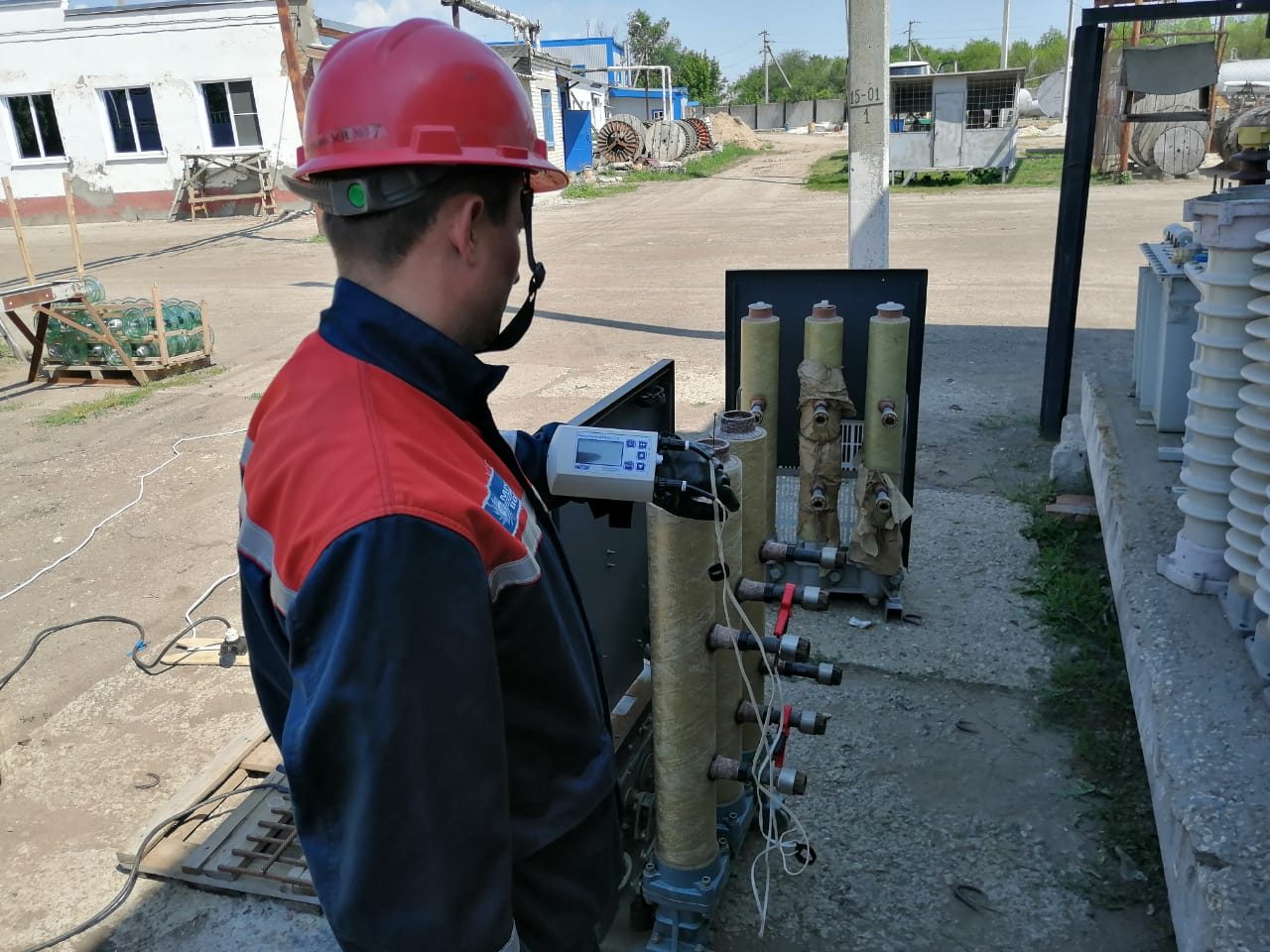

Прибор предназначен для применения в электрических сетях, электростанциях и подстанциях, на тяговых подстанциях электрифицированного транспорта, а также промышленных предприятиях, где достаточно проводить измерения током 10А.

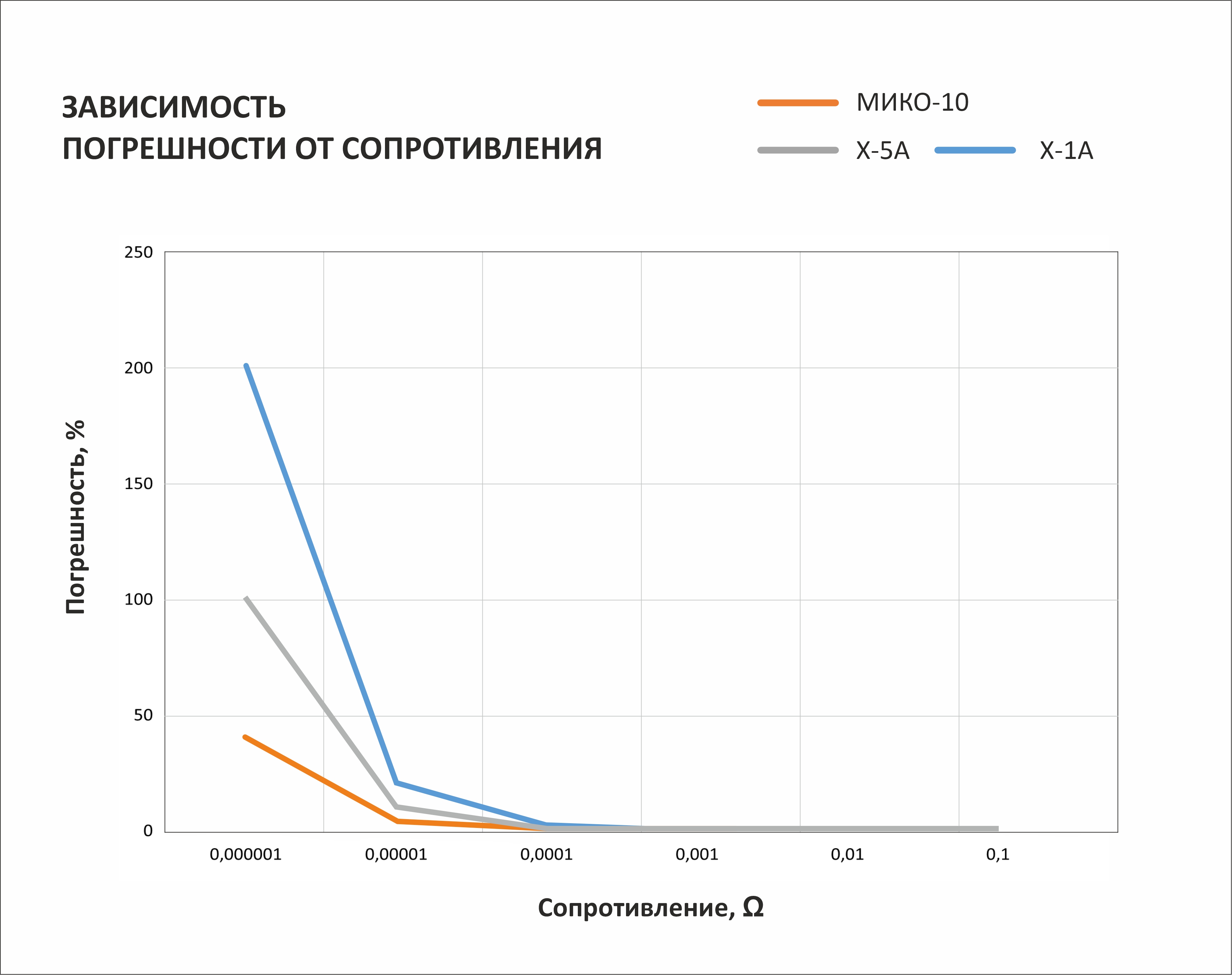

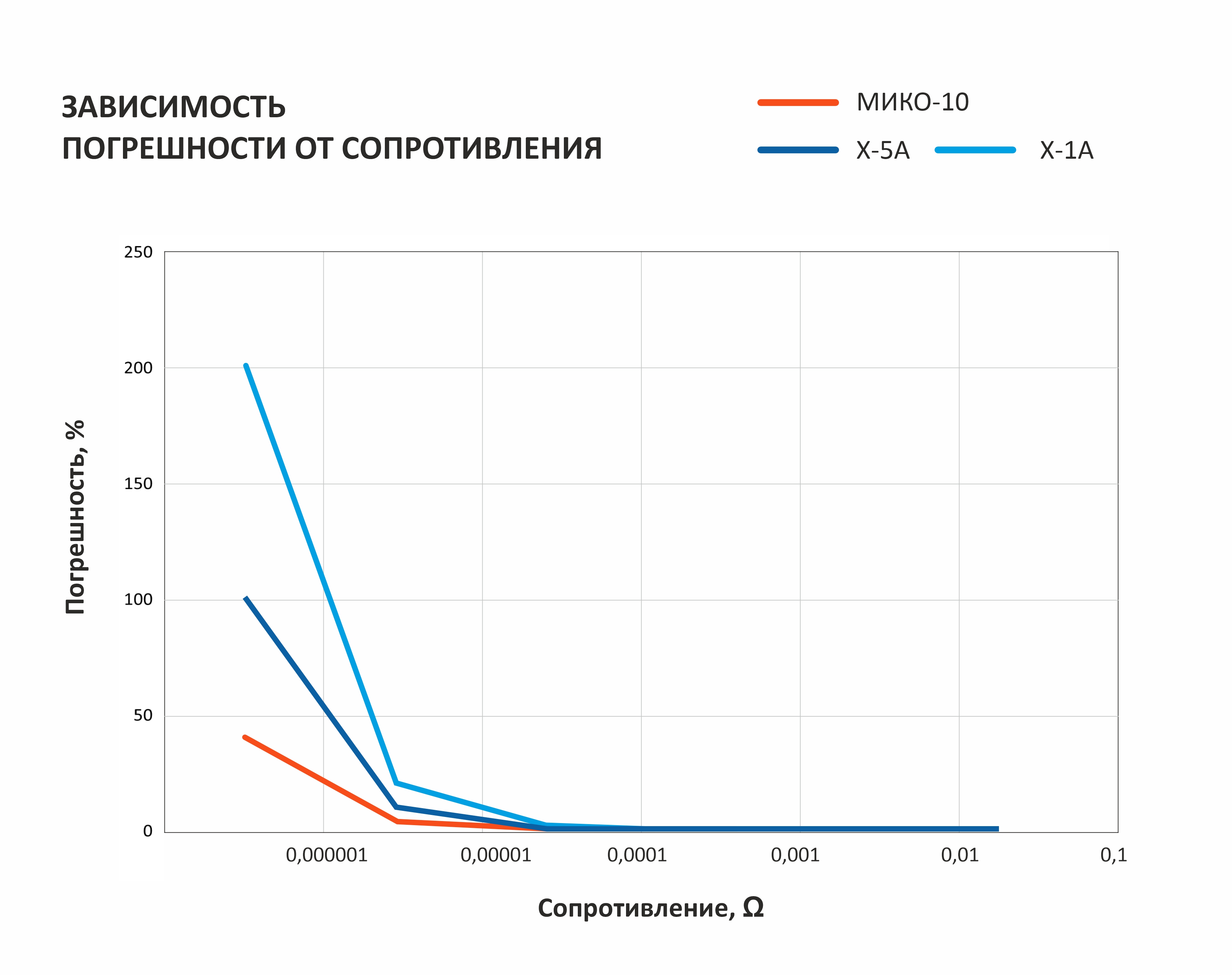

В свою очередь, сила измерительного тока в аналогичных приборах не превышает 2 А, что выводит МИКО-10 с током до 10 А и массой в 0,5 кг на лидирующие позиции среди микроомметров данного класса.

Однако при явном наличии окисной пленки на контактах рекомендуется использовать более мощные микроомметры, такие как МИКО-1 (ток до 50А), МИКО-21 (ток до 200А) или МИКО-2.3 (ток до 1000А), так как измерение при помощи небольших токов в таких ситуациях может дать завышенные показания сопротивления, и как результат повлечет за собой неоправданную отбраковку контактов.

В приборе реализовано 3 режима запуска процесса измерения:

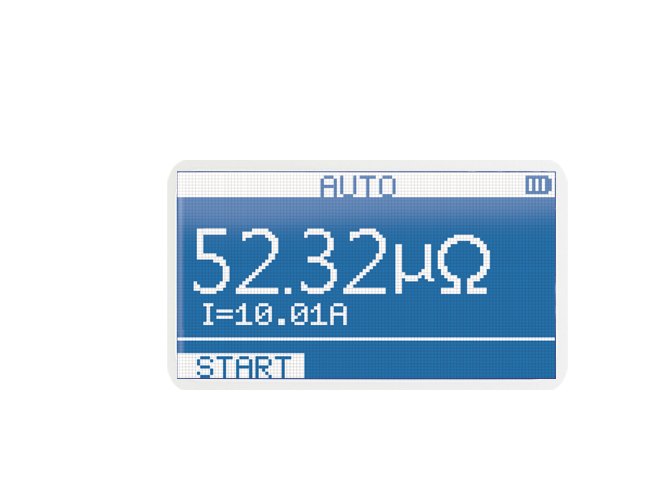

  • АВТО: предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных или неразборных соединений на токе 10 А. Измерение запускается автоматически по замыканию измерительной цепи;
  • ОДНОКРАТНЫЙ: предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10 А. Запуск измерения осуществляется по команде Пользователя;
  • ВСТРОЕННЫЙ ТТ: предназначен для измерения переходного сопротивления высоковольтных выключателей со встроенными трансформаторами тока на токе 10 А. Запуск измерения осуществляется по команде Пользователя.

Прибор обладает рядом важнейших дополнительных функций, которые соответствуют последним требованиям Пользователей:

  • Автокомпенсация термо-э.д.с. в измерительной цепи;
  • Автоотключение питания неиспользуемого прибора;
  • Проверка целостности измерительной цепи;
  • Автоматический запуск измерения при обнаружении целостности измерительной цепи;
  • Звуковая сигнализация начала и конца измерений.

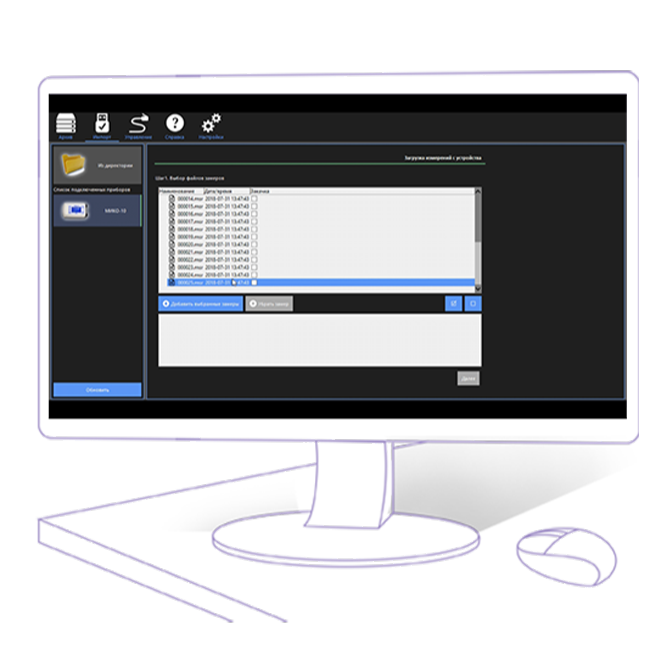

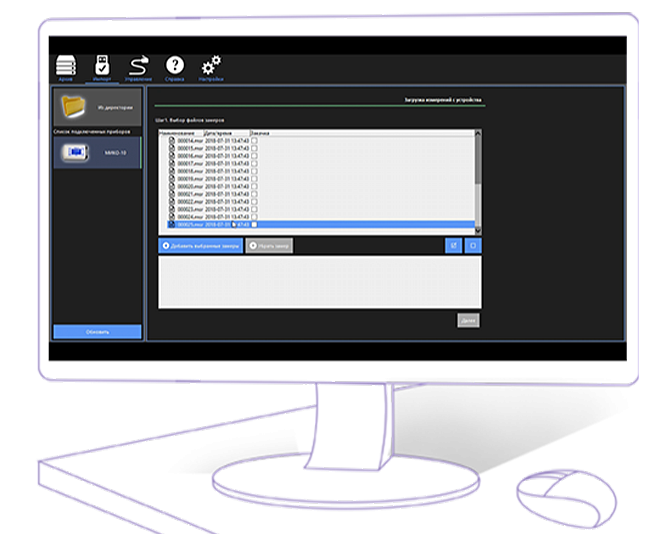

Позволяет систематизировать и сохранять результаты на компьютере, а также формировать отчеты измерений. Для передачи данных в компьютер и ведения архива измерений используется специальная программа производителя.


Встроенный аккумулятор микроомметра МИКО-10 обеспечивает автономность его работы, так одного заряда прибора хватает на 1000 измерений и более при максимальном токе.

Энергонезависимая память в 100 ячеек обеспечивает полноценное обследование, например, комплектной трансформаторной подстанции.

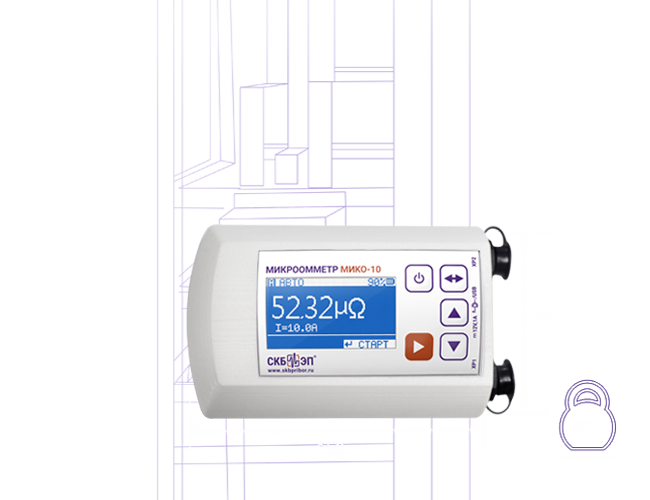

Вес в 0,5 кг и небольшие габариты 165х100х60 мм по праву позволяют называть МИКО-10 мобильным измерительным прибором.

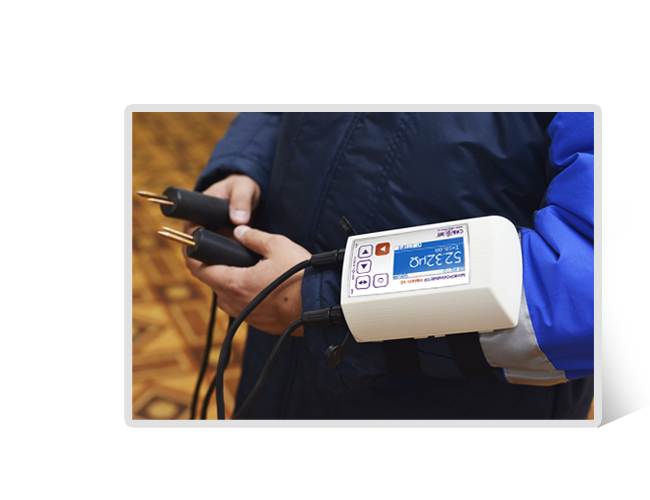

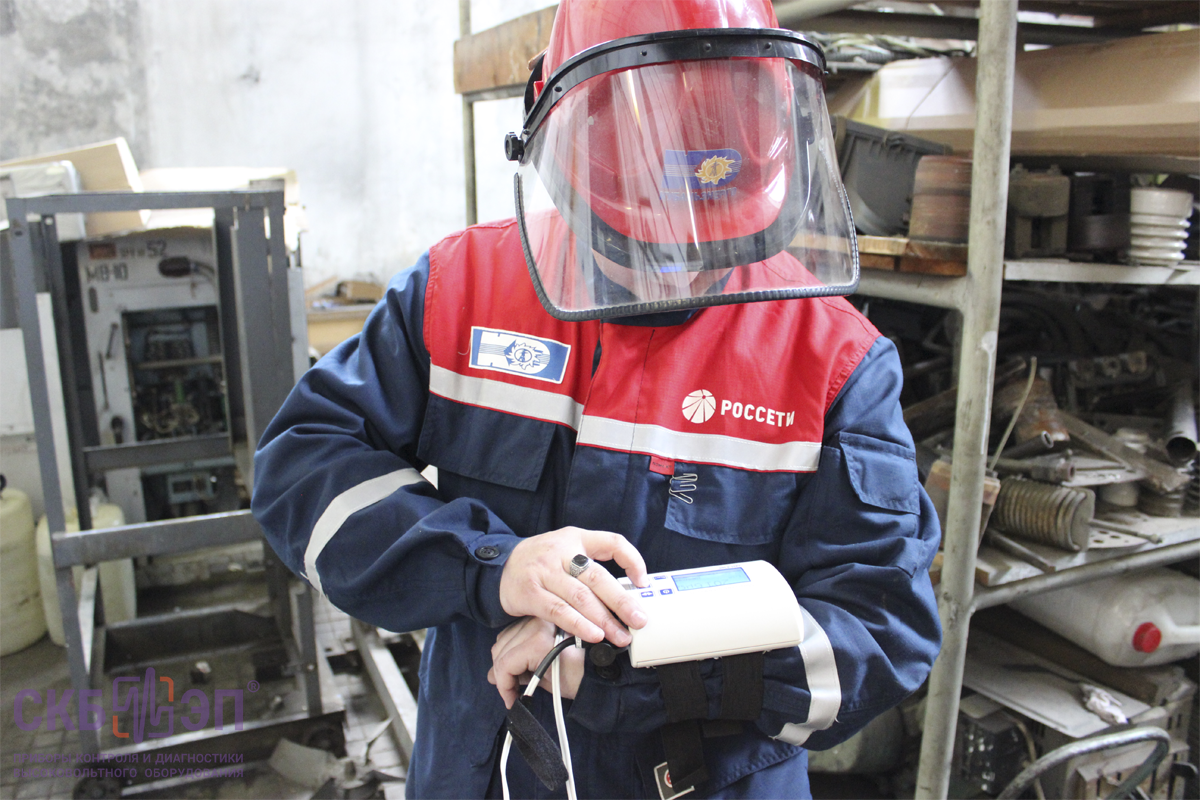

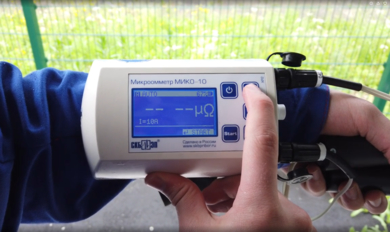

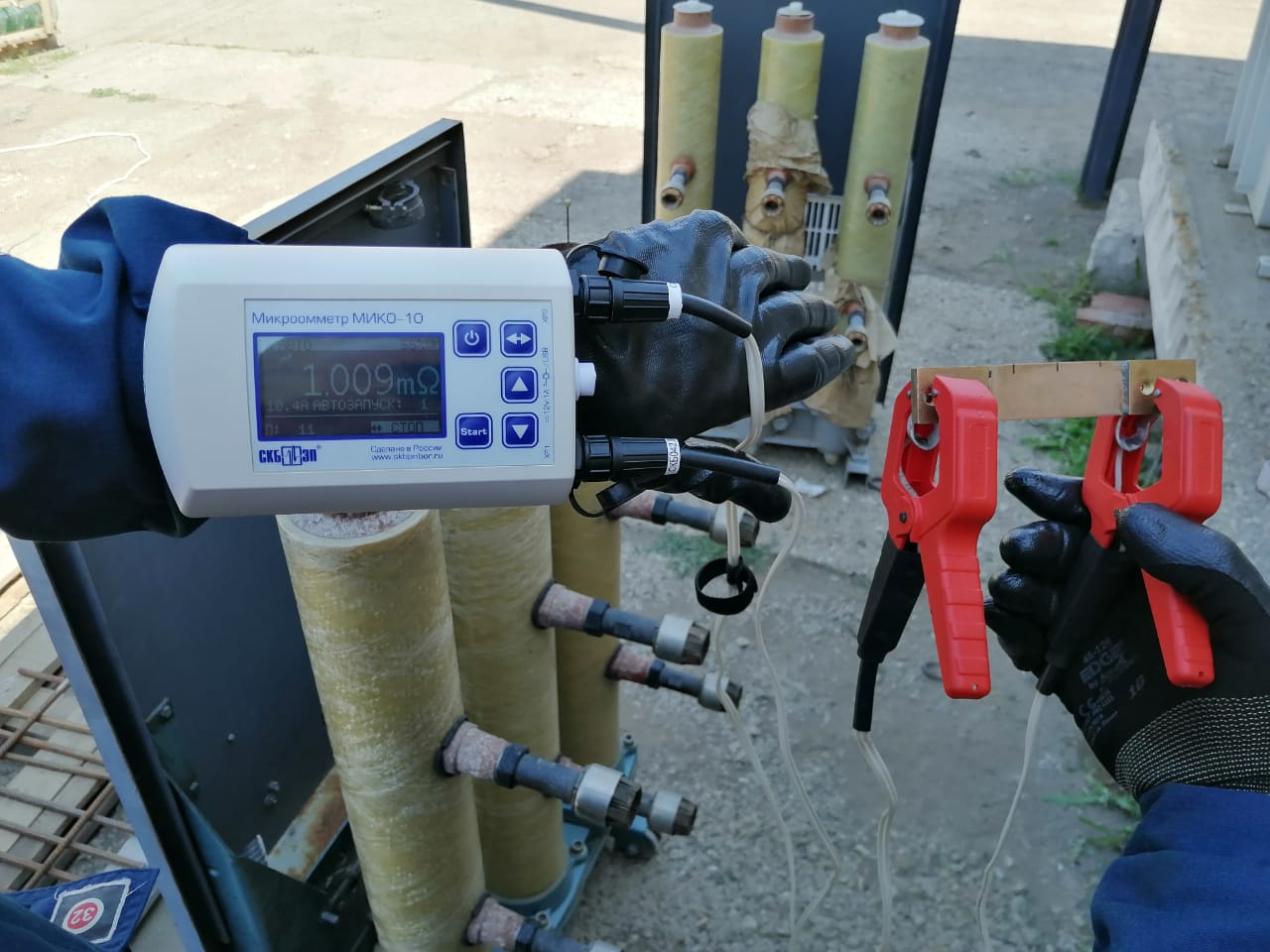

МИКО-10 встроен в эргономичный кейс, который может быть размещён на руке и зафиксирован натяжными ремнями, при этом оставляя обе руки свободными для упрощения процесса измерений.

Кроме того, прибор может быть легко снят с руки и закреплён на поясе или шее, а также установлен на любую плоскую поверхность.

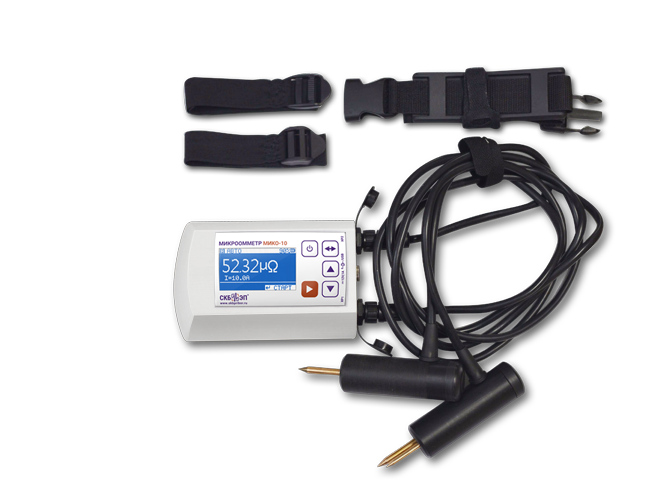

Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:

  • Измерительный комплект с игольчатыми подпружиненными контактами. Применяется, например, при контроле сопротивлений сборных и присоединенных шин;
  • Измерительные комплекты с зажимами типа "крокодил" длиной 1,7 м (в стандартном комплекте) и 4,8 м;
  • Измерительный кабель с раздельными токовым и потенциальным проводом. В комплекте с кабелем: 2 щупа и 4 изолированных зажима типа "крокодил".

Диапазон температуры эксплуатации от -20 °С до +55 °С позволяет работать с прибором в сложных погодных условиях, гарантируя заявленную точность результатов.


Характеристики Значение
Диапазон сопротивления 1 μΩ ÷ 0,1 Ω
Разрешающая способность 0,1 μΩ
Точность ±0,2 %
Сила измерительного тока 1 A / 10 A
Количество цифр результата измерения 4
Питание (встроенная батарея) Литий-ионная
Время заряда аккумулятора < 3 ч
Встроенная память 100 измерений
Количество измерений при полном заряде аккумулятора > 1000 измерений
Связь с ПК USB
Дисплей Монохромный графический,
128 x 64 пикселей
Потребляемая мощность при заряде встроенного аккумулятора < 15 Вт
Электрическое питание (входное напряжение сетевого адаптера) ~ 176-264 В, 47-63 Гц
Электрическое питание (выходное напряжение сетевого адаптера, используемое для заряда батареи прибора) 11-13 В, 1 А
Габариты 165х100х60 мм
Масса прибора 0,5 кг
Защита от окружающей среды IP54
Диапазон температуры при работе с прибором от -20 °C до +55 °C
Гарантийный период на измерительный блок 2 года
Гарантийный период на встроенный аккумулятор Не распространяется
Срок эксплуатации измерительного блока 10 лет
Срок эксплуатации встроенного аккумулятора 1 год
Межповерочный период 2 года
Межкалибровочный период 2 года
Язык интерфейса и руководства пользователя Русский / Английский

Стандартная комплектация

Фото Наименование, Индекс Применение
Измерительный блок МИКО-10
  • Измерительный блок МИКО-10
  • 042.00.00.000
  • Измерительный блок МИКО-10
  • 042.00.00.000

Прибор и сопроводительная документация: руководство по эксплуатации, формуляр.

На картинке прибор в специальном защитном чехле, который идет по заказу.

Фиксирующие ремни
  • Фиксирующие ремни
  • Фиксирующие ремни

Фиксирующие ремни для крепления прибора на руке.

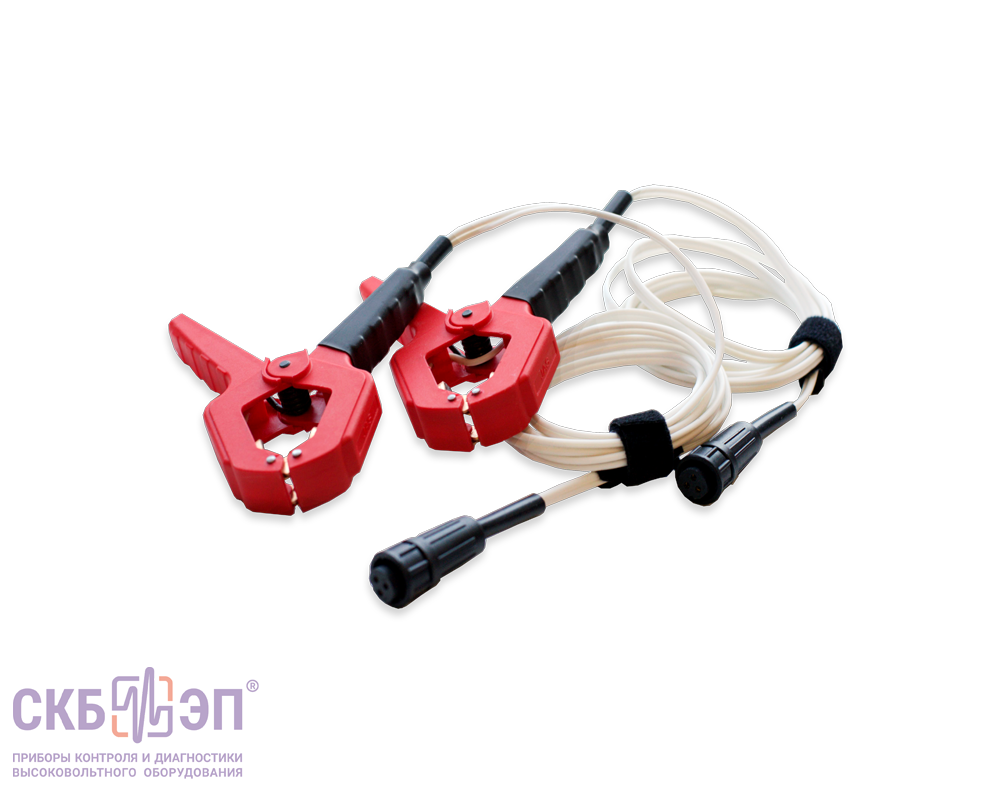

Измерительный кабель
  • Измерительный кабель
  • 042.04.00.000
  • Измерительный кабель
  • 042.04.00.000

Короткий измерительный кабель - зажим типа "крокодил" с зевом до 50 мм. Длина 1,7м. В комплекте 2 шт.

Сетевой адаптер для заряда встроенного аккумулятора
  • Сетевой адаптер для заряда встроенного аккумулятора
  • Сетевой адаптер для заряда встроенного аккумулятора

Источник питания МТ-ИЭС8-120100-1П (12 вольт 1А) - с разъемом 55-21 мм, МЭЛТ.

Кабель USB 2.0 A-B
  • Кабель USB 2.0 A-B
  • Кабель USB 2.0 A-B

Для подключения прибора к ПК. Длина 1,8м.

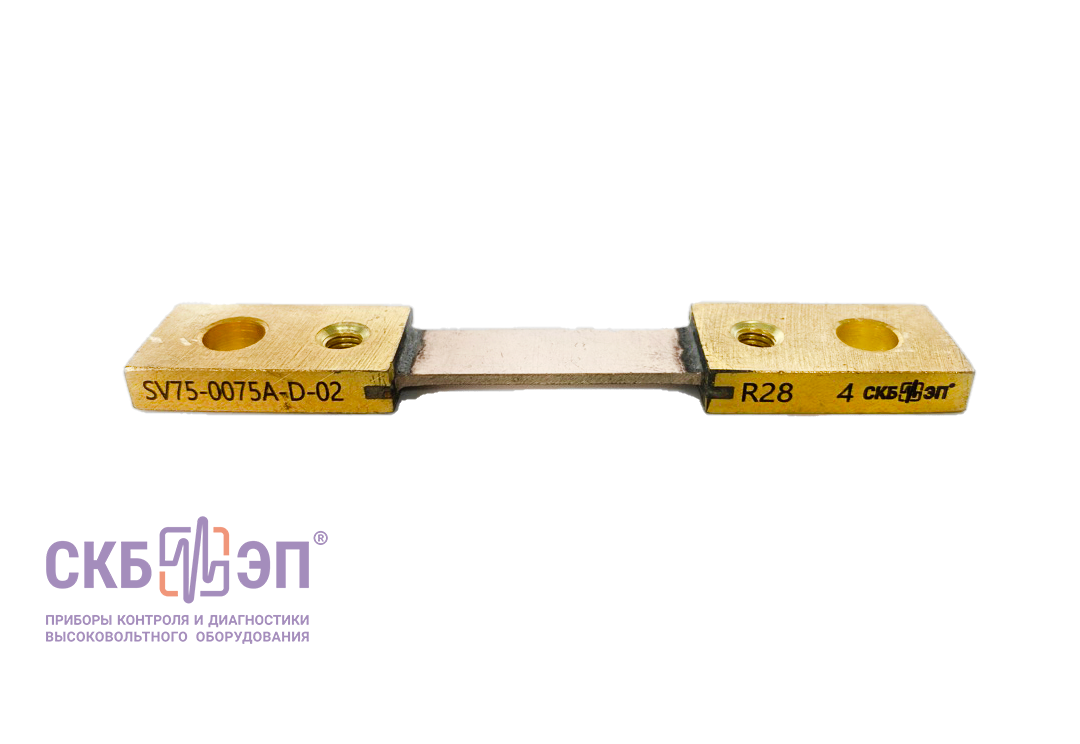

Шунт 75 ШСМ М3.75А-0,5
  • Шунт 75 ШСМ М3.75А-0,5
  • Шунт 75 ШСМ М3.75А-0,5

Шунт для поверки работоспособности микроомметра МИКО-10.

Дополнительная комплектация (по заказу)

Фото Наименование, Индекс Применение
Измерительный кабель
  • Измерительный кабель
  • 042.05.00.000
  • Измерительный кабель
  • 042.05.00.000

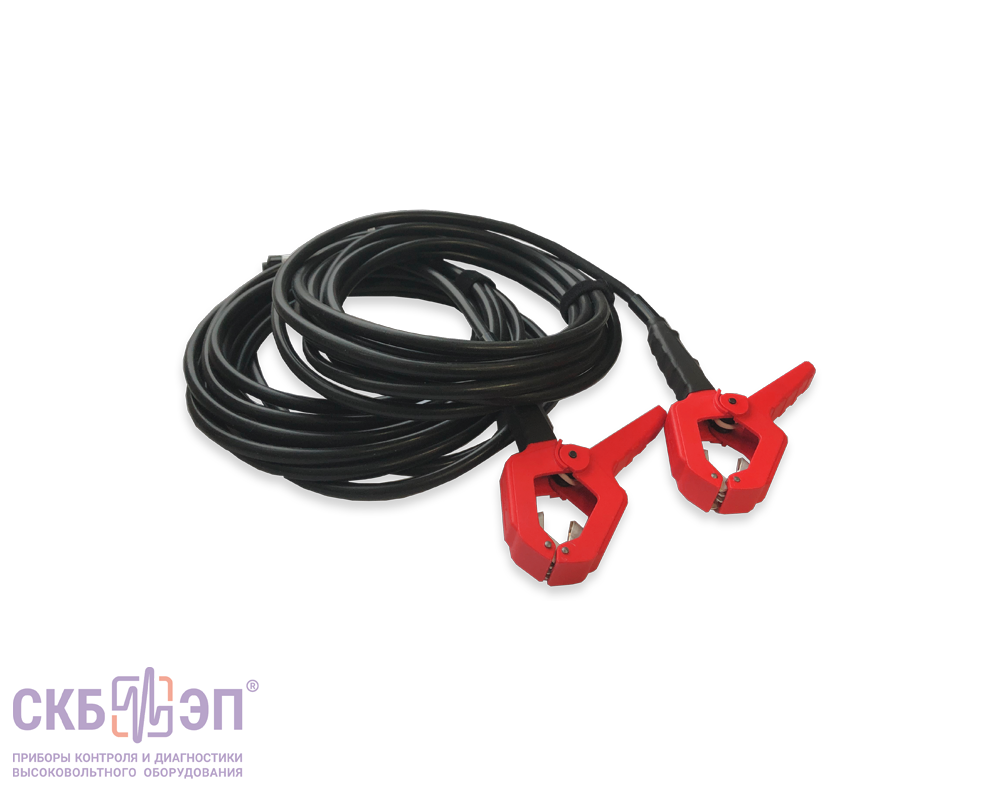

Длинный измерительный кабель - зажим типа "крокодил" с зевом до 50 мм. Длина 4,8м. В комплекте 2 шт.

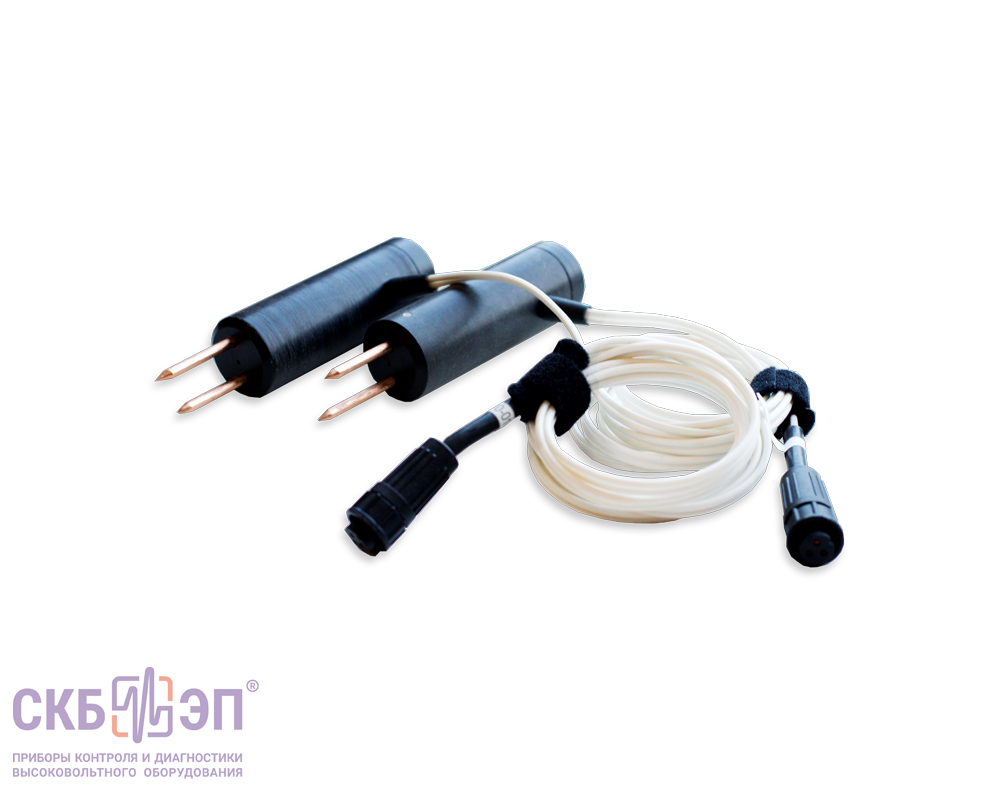

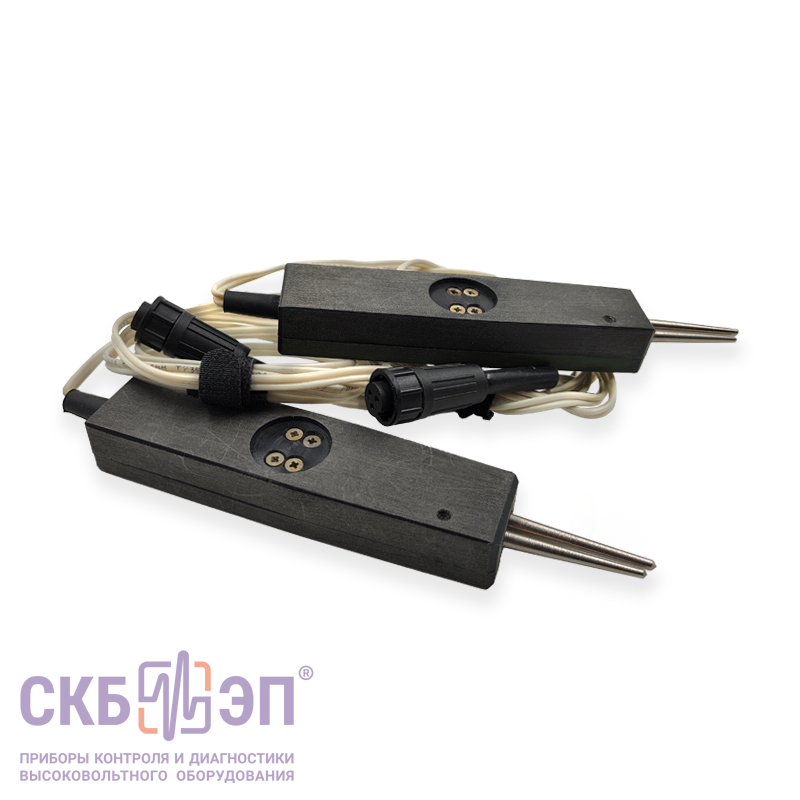

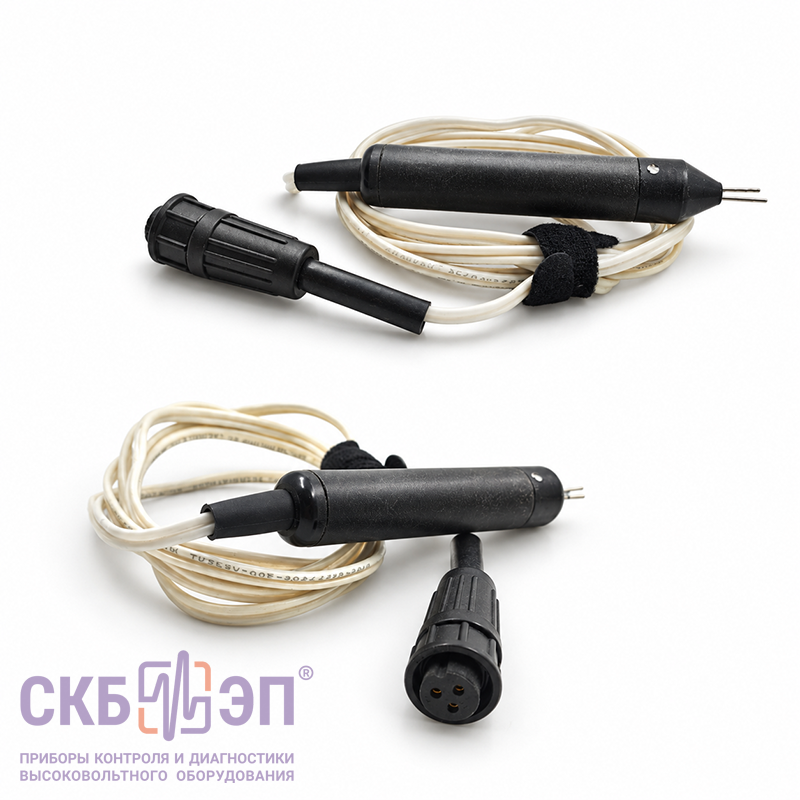

Измерительный кабель с подпружиненными штыревыми контактами
  • Измерительный кабель с подпружиненными штыревыми контактами
  • 042.06.00.000
  • Измерительный кабель с подпружиненными штыревыми контактами
  • 042.06.00.000

Измерительный кабель 1,8 м с подпружиненными штыревыми контактами.
В комплекте 2 шт.

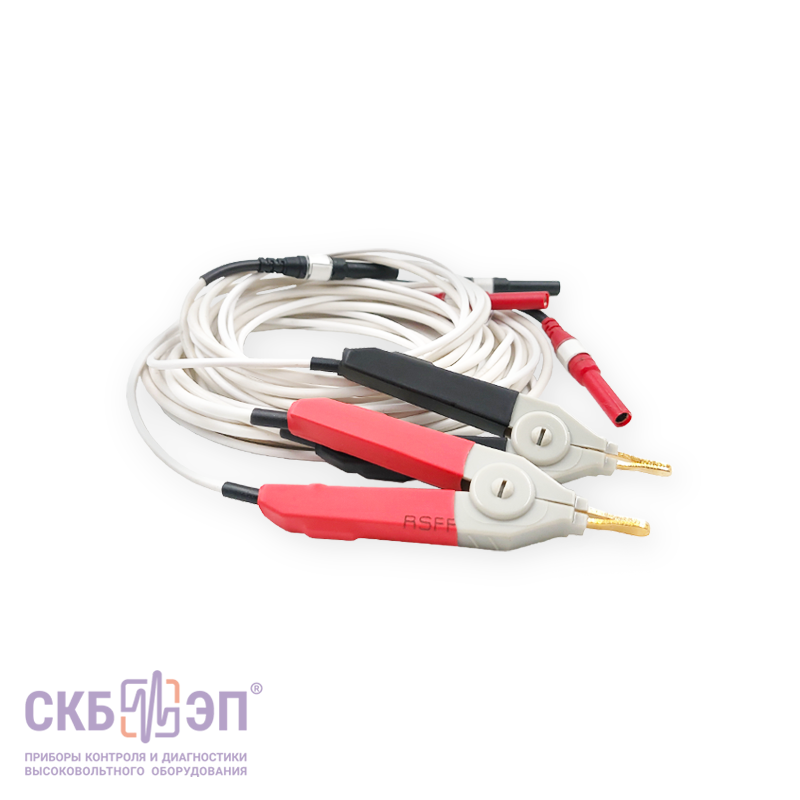

Измерительный кабель
  • Измерительный кабель
  • 042.08.00.000/-01
  • Измерительный кабель
  • 042.08.00.000/-01

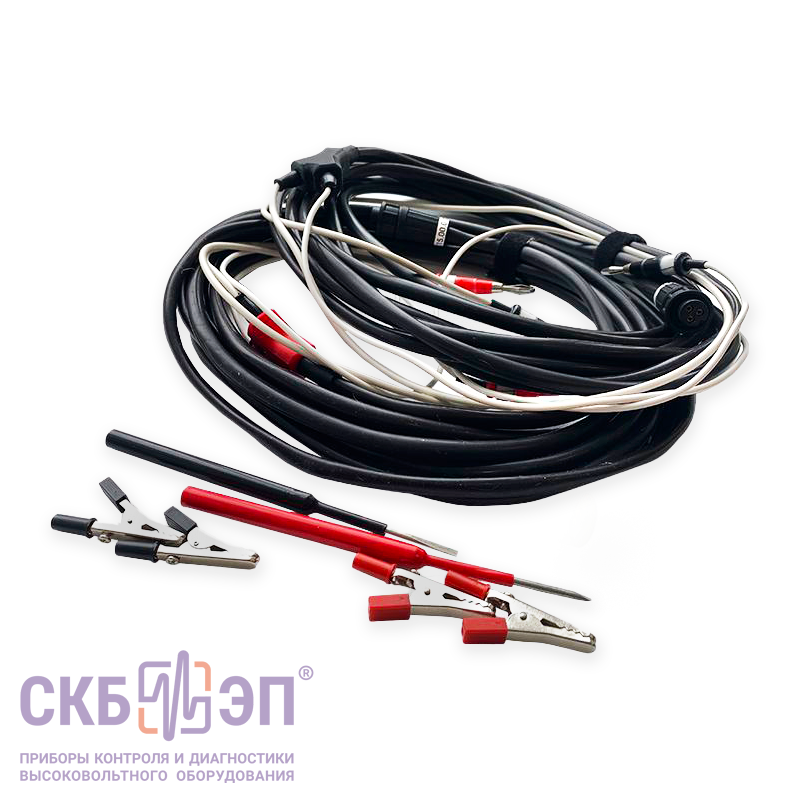

Кабель для измерения сопротивлений по четырехзажимной схеме с раздельными токовым и потенциальным проводом. В комплекте с кабелем: 2 щупа и 4 изолированных зажима типа "крокодил" К267В. Длина 1,5м.
В комплекте 2 шт.

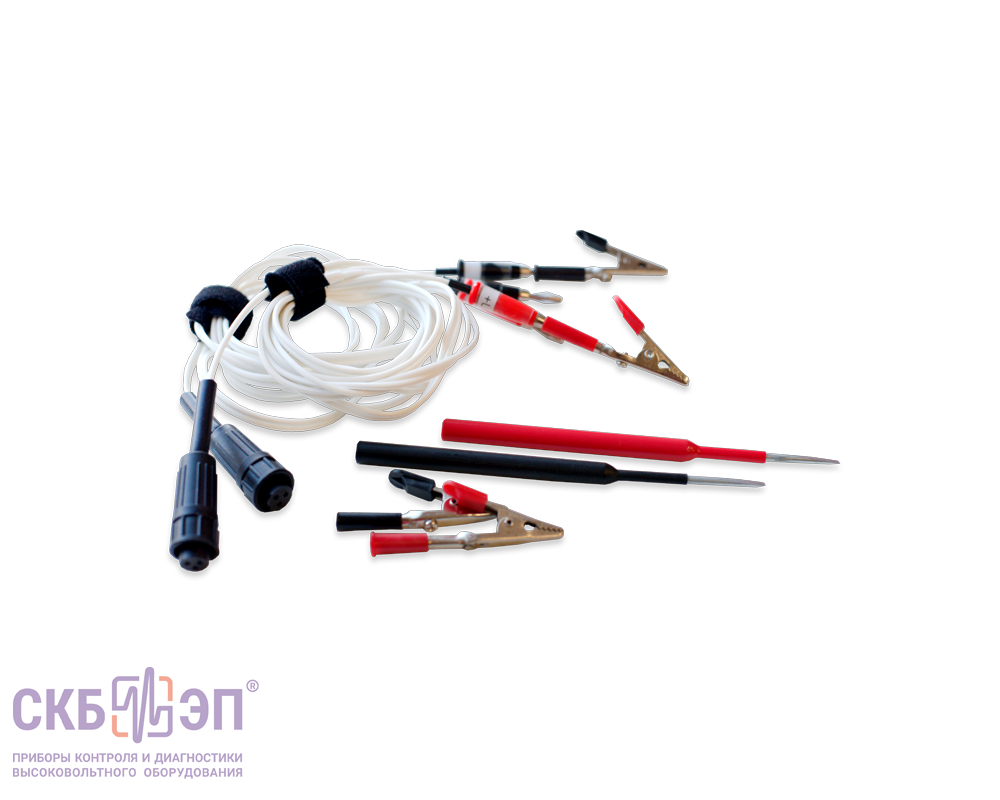

Измерительный кабель
  • Измерительный кабель
  • 042.14.00.000
  • Измерительный кабель
  • 042.14.00.000

Измерительный кабель для измерения сопротивления с зажимом типа "крокодил" с двумя вынесенными гладкими прямоугольными наконечниками, зев до 6 мм. Длина 1,8 м.
В комплекте 2 шт.

Сумка для транспортировки
  • Сумка для транспортировки
  • 118.01.00.000
  • Сумка для транспортировки
  • 118.01.00.000

Сумка для удобной транспортировки кабелей, доп. принадлежностей и прибора.

Ремень универсальный
  • Ремень универсальный
  • 142.06.00.000
  • Ремень универсальный
  • 142.06.00.000

Универсальный ремень для удобного крепления прибора на поясе или шее.

Чехол защитный
  • Чехол защитный
  • Чехол защитный

Для защиты от ударных нагрузок.

  • Открыть оригинал

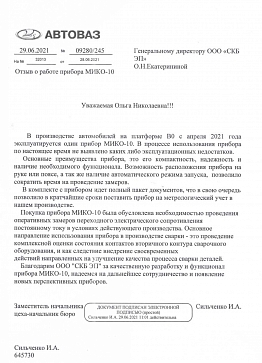

    АО "АВТОВАЗ"

    Основные преимущества прибора - это его компактность, надежность и наличие необходимого функционала. Возможность расположения прибора на руке или поясе, а так же наличие автоматического режима запуска, позволило сократить время на проведение замеров.

    Покупка прибора МИКО-10 была обусловлена необходимостью проведения оперативных замеров переходного электрического сопротивления постоянному току в условиях действующего производства. Основное направление использования прибора в производстве сварки - это проведение комплексной оценки состояния контактов вторичного контура сварочного оборудования, и как следствие внедрение своевременных. действий направленных на улучшение качества процесса сварки деталей.

    И.А. Сильченко
    Заместитель начальника цеха-начальник бюро

  • Открыть оригинал

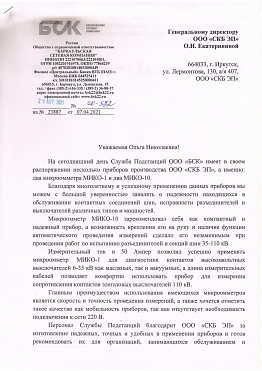

    ООО "Барнаульская сетевая компания"

    Микроомметр МИКО-10 зарекомендовал себя как компактный и надежный прибор, а возможность крепления его на руку и наличие функции автоматического проведения измерений сделало его незаменимым при проведении работ по испытанию разъединителей и секций шин 35-110 кВ.

    Измерительный ток в 50 Ампер позволил успешно применять микроомметр МИКО-1 для диагностики контактов высоковольтных выключателей 6-35 кВ как масляных, так и вакуумных, а длина измерительных кабелей позволяет комфортно использовать прибор для измерения сопротивления контактов элегазовых выключателей 110 кВ.

    Главным преимуществом использования имеющихся микроомметров является скорость и точность проведения измерений, а также хочется отметить такое качество как мобильность приборов, так как отсутствует необходимость подключения к сети 220 В.

    А.Б. Борзенко
    Начальник Службы Подстанций

  • Открыть оригинал

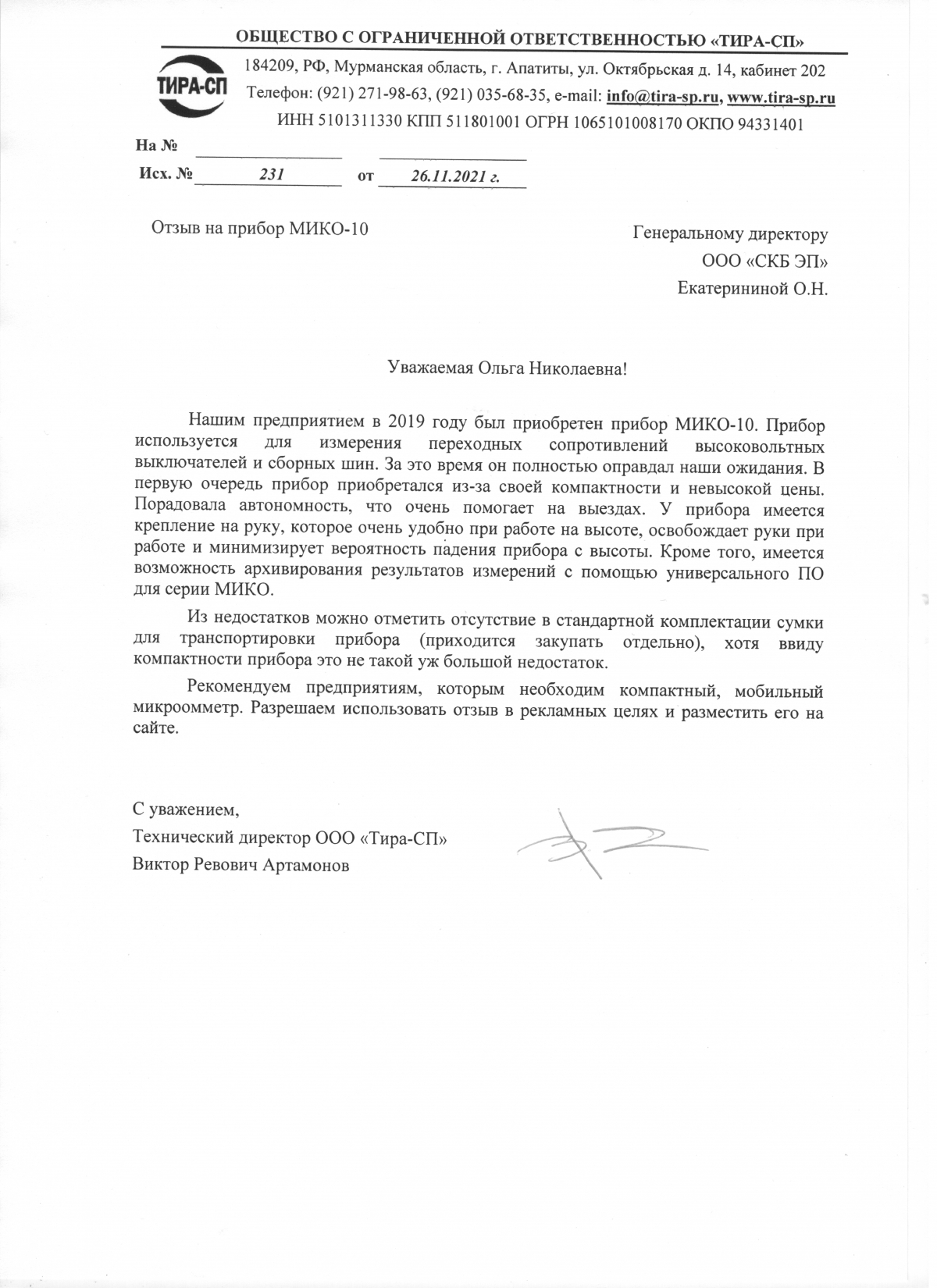

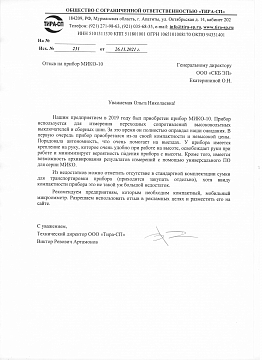

    ООО "ТИРА-СП"

    Нашим предприятием в 2019 году был приобретен прибор МИКО-10. Прибор используется для измерения переходных сопротивлений высоковольтных выключателей и сборных шин. За это время он полностью оправдал наши ожидания. В первую очередь прибор приобретался из-за своей компактности и невысокой цены. Порадовала автономность, что очень помогает на выездах. У прибора имеется крепление на руку, которое очень удобно при работе на высоте, освобождает руки при работе и минимизирует вероятность падения прибора с высоты. Кроме того, имеется возможность архивирования результатов измерений с помощью универсального ПО для серии МИКО.

    Из недостатков можно отметить отсутствие в стандартной комплектации сумки для транспортировки прибора (приходится приобретать отдельно), хотя ввиду компактности прибора это не такой уж большой недостаток.

    [Комментарий производителя]: Рекомендуем заранее подбирать дополнительную комплектацию к прибору, которая полностью доступна на сайте в открытом доступе.

    В.Р. Артамонов
    Технический директор

  • Открыть оригинал

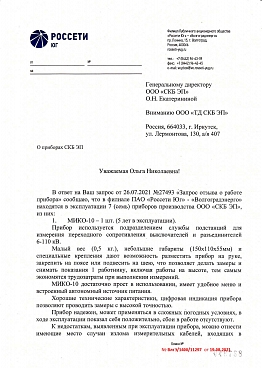

    "Волгоградэнерго", филиал ПАО "Россети Юг"

    Основные достоинства ПКВ/М7: высокое качество сборки; высокие функциональные возможности по контролю характеристик выключателей; определение дефектов без разборки выключателей; встроенный блок управления электромагнитами привода выключателя; удобная панель органов управления и индикации; функциональная возможность контролировать за один цикл проверки множество параметров характеристик выключателей, что очень удобно и существенно сокращает время работы; применение приборных разъемов различного типа, исключающих возможность ошибок персонала при подключении; исправно работает как при низких, так и при высоких температурах.

    Высокие технические характеристики прибора помогают быстро и верно определить состояние выключателей при их контроле, предупредить возникновения аварийных ситуаций, при необходимости планировать ремонт или замену. К примеру, в 2020 г. на подстанции 110 кВ Филиала, при выполнении среднего ремонта СВ-110, одним замером ПКВ/М7 выявлены расхождения от норматива хода контактов, в трёх баках выключателя типа МКП-110М-20/1000-630. Несоответствия были своевременно устранены, безопасная работоспособность оборудования восстановлена.

  • Открыть оригинал

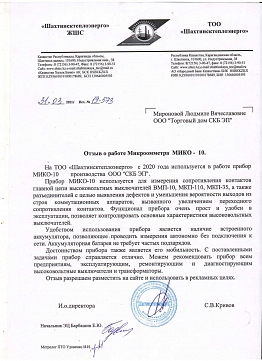

    ТОО "Шахтинсктеплоэнерго"

    Функционал прибора очень прост и удобен в эксплуатации, позволяет контролировать основные характеристики высоковольтных выключателей.

    Удобством использования прибора является наличие встроенного аккумулятора, позволяющее проводить измерения автономно без подключения к сети.

    Можем рекомендовать прибор всем предприятиям, эксплуатирующим, ремонтирующим и диагностирующим высоковольтные выключатели и трансформаторы.

    И.О.директора
    С.В.Кривов


  • Открыть оригинал

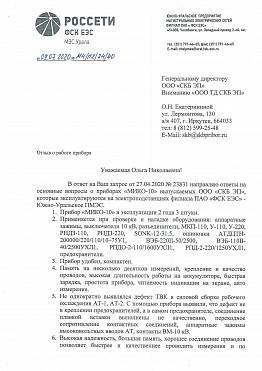

    Южно-Уральское ПМЭС

    Прибор удобен, компактен.

    Неоднократно выявлялся дефект ТВК в силовой сборке рабочего охлаждения АТ-1, АТ-2. С помощью прибора выявили, что дефект не в креплении предохранителей, а в самом предохранителе.

    Высокая надежность, большая память, хорошее соединение проводов позволяет быстрее и качественнее проводить измерения и по необходимости отыскивать участки с плохим переходным сопротивлением.

    Главный специалист по метрологии
    А.В. Иршинский

  • Открыть оригинал

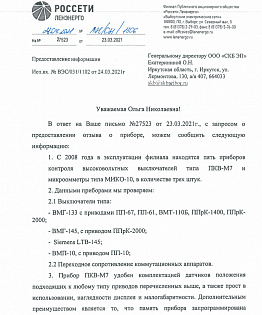

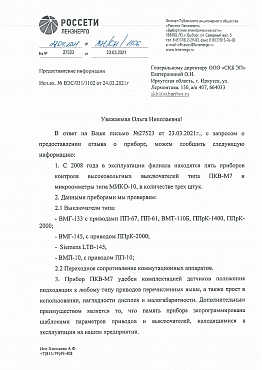

    Филиал ПАО "Россети Ленэнерго" - "Выборгские электрические сети"

    Прибор ПКВ/М7 удобен комплектацией датчиков положения подходящих к любому типу приводов перечисленных выше, а также прост в использовании, наглядности дисплея и малогабаритности. Дополнительным преимуществом является то, что память прибора запрограммирована шаблонами параметров приводов и выключателей, находящимися в эксплуатации на нашем предприятии.

    Прибор МИКО-10 удобен малогабаритностью, долго держит заряд батареи. Применяется для измерения переходного сопротивления разъединителей типа: РЗД-110, РЗД-З5, РЛНД-З5 и помогает своевременно выявлять дефекты оборудования, а также позволяет точно контролировать динамику увеличения переходного сопротивления.

     Данный прибор дает полную картину о состояния технической части привода и качественно осуществляет замеры параметров приводов контактной части.

    Приборами контроля высоковольтных выключателей в процессе ремонтной программы в 2021 году была выявлена неодновременность коммутации в трехполюсных выключателях типа ВМГ-10 с приводом ПП-67, что позволило своевременно устранить данный дефект и предотвратить развитие серьезного технического нарушения.

    ИО директора филиала
    ДА. Воробцов


  • Открыть оригинал

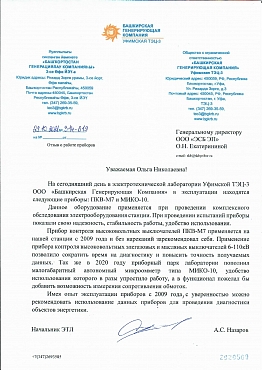

    ООО "Башкирская генерирующая компания" - Уфимская ТЭЦ-3

    На сегодняшний день в электротехнической лаборатории Уфимской ТЭЦ-З ООО "Башкирская Генерирующая Компания" в эксплуатации находятся следующие приборы: ПКВ/М7 и МИКО-10.

    Данное оборудование применяется при проведении комплексного обследования электрооборудования станции. При проведении испытаний приборы показали свою надежность, стабильность работы, удобство использования.

    Прибор контроля высоковольтных выключателей ПКВ/М7 применяется на нашей станции с 2009 года и без нареканий зарекомендовал себя. Применение прибора контроля высоковольтных элегазовых и масляных выключателей 6-110кВ позволило сократить время на диагностику и повысить точность получаемых данных. Так же в 2020 году приборный парк лаборатории пополнил малогабаритный автономный микроомметр типа МИКО-10, удобство использования которого в разы упростило работу, а в функционал пожелал бы добавить возможность измерения сопротивления обмоток.

    Имея опыт эксплуатации приборов с 2009 года, с уверенностью можно рекомендовать использование данных приборов для проведения диагностики объектов энергетики.

    Начальник ЭТЛ
    А.С. Назаров


  • Открыть оригинал

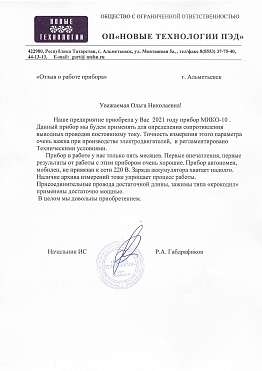

    ООО "ОП "Новые Технологии"

    Наше предприятие приобрело у Вас 2021 году прибор МИКО-10 . Данный прибор мы будем применять для определения сопротивления выводных проводов постоянному току. Точность измерения этого параметра очень важна при производстве электродвигателей и регламентирована Техническими условиями.

    Прибор в работе у нас только пять месяцев. Первые впечатления, первые результаты от работы с этим прибором очень хорошие. Прибор автономен, мобилен, не привязан к сети 220 В. Заряда аккумулятора хватает надолго. Наличие архива измерений тоже упрощает процесс работы.

    Присоединительные провода достаточной длины, зажимы типа "крокодил" применены достаточно мощные.

    Р.А.Габдрафиков
    Начальник ИС

  • Открыть оригинал

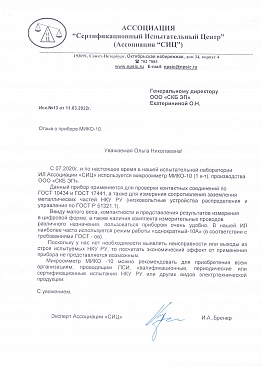

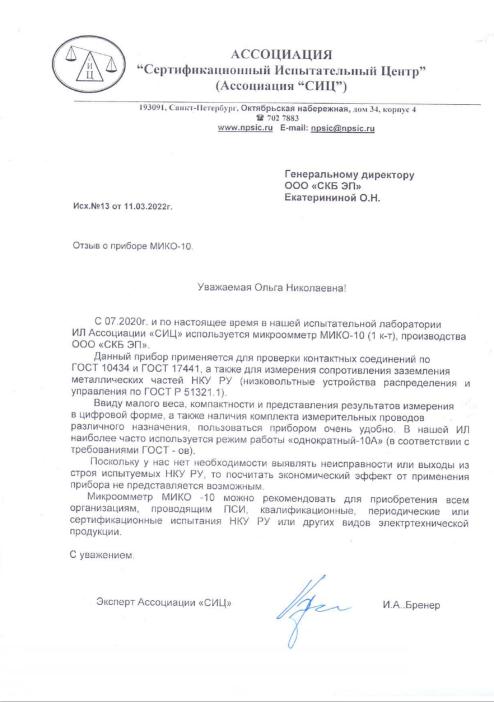

    Ассоциация "СИЦ"

    Прибор применяется для проверки контактных соединений по ГОСТ 10434 и ГОСТ 17441, а также для измерения сопротивления заземления металлических частей НКУ-РУ.

    Ввиду малого веса, компактности и представления результатов измерения в цифровой форме, а также наличия комплекта измерительных проводов различного назначения, пользоваться прибором очень удобно. В нашей ИЛ наиболее часто используется режим работы "однократный-10А" (в соответствии с требованиями ГОСТов).

    Микроомметр МИКО-10 можно рекомендовать для приобретения всем организациям, проводящим ПСИ, квалификационные, периодические или сертификационные испытания НКУ РУ или других видов электротехнической продукции.

    И.А.Бренер
    Эксперт Ассоциации "СИЦ"
