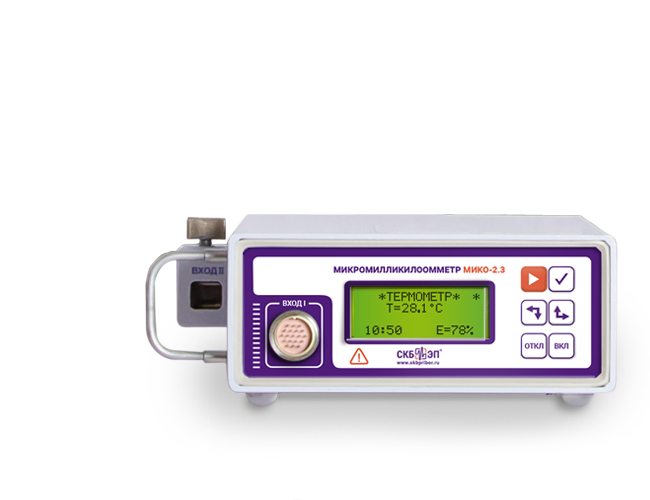

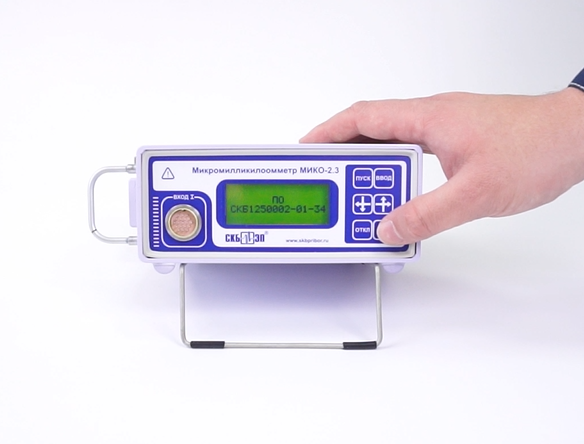

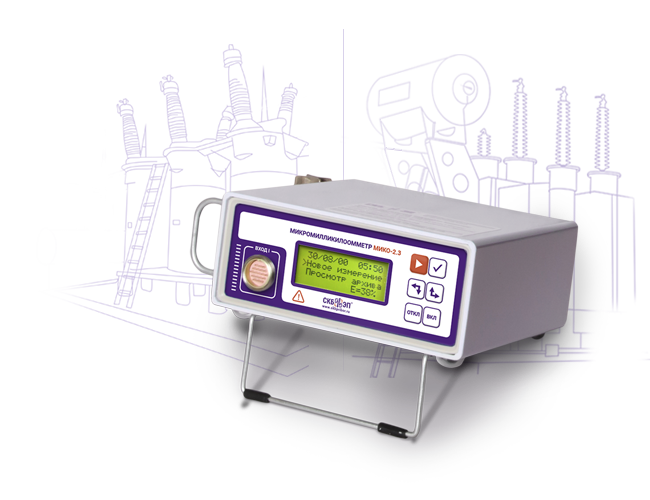

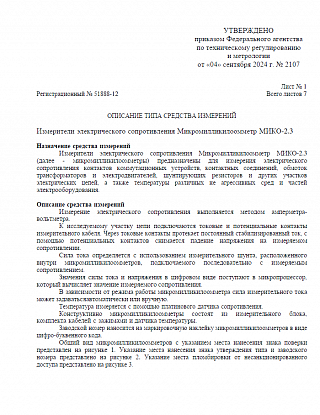

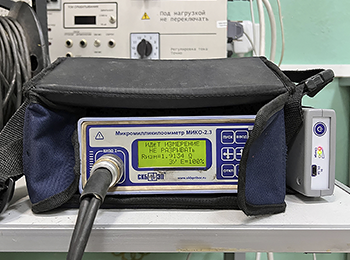

МИКО-2.3 является портативной мини-лабораторией, которая предназначена для измерения электрического сопротивления постоянному току и температуры различных частей электрооборудования, т.к. заключает в себя 4 прибора (режима): микроомметр, миллиомметр, килоомметр и термометр.

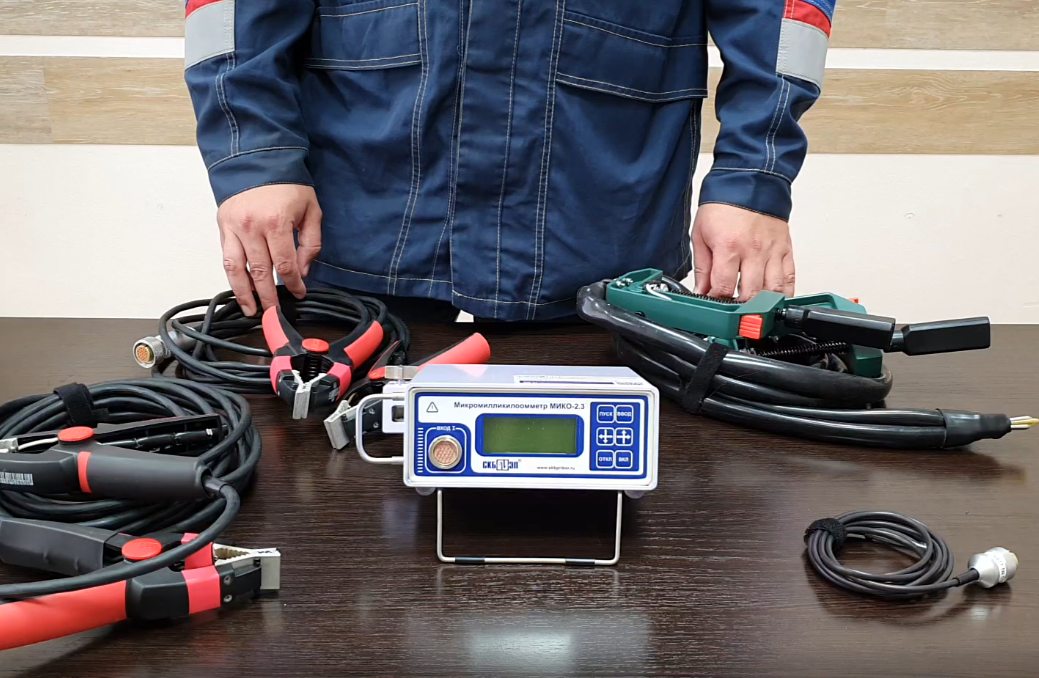

Смотрите подробные видео-обзоры об универсальном приборе МИКО-2.3, которые расположены над данным текстом, либо переходите на наш канал YouTube, смотрите видео и подписывайтесь.

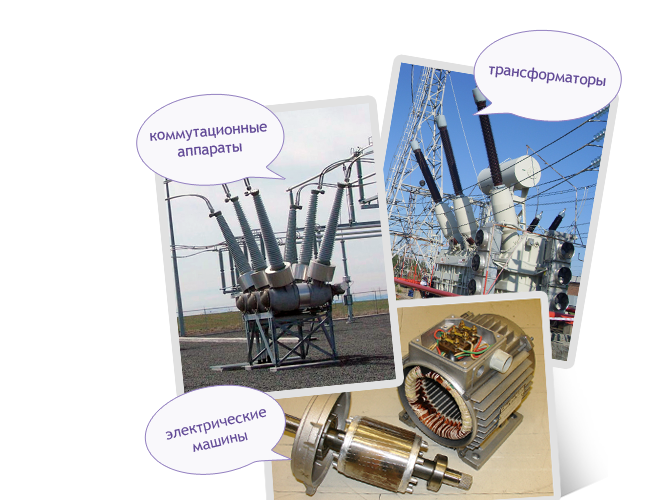

Для каждого типа электрооборудования (трансформаторы, электрические машины и коммутационное электрооборудование) требуются свои средства полноценной диагностики, но в случае с измерением электрического сопротивления постоянному току можно воспользоваться универсальным прибором МИКО-2.3 (подробнее об областях применения прибора см. здесь).
Диапазон измеряемых сопротивлений для перечисленного электрооборудования очень широкий и лежит в пределах от 10-5 Ω ÷ 105 Ω, а диапазон силы измерительных токов – от 10-3 до 600 А и более. Например, для контроля только трансформатора, или только выключателя требуется и микроомметр, и миллиомметр, и термометр, а зачастую, и килоомметр, а это значит, что Пользователю необходимо иметь в своём арсенале от 3 до 4 приборов, что не всегда удобно и выгодно. Ведь увеличение числа приборов - увеличивает не только общую стоимость комплекта, но и его массу, что усложняет транспортировку оборудования на далеко расположенные объекты.
Режим микроомметр предназначен для измерения переходных сопротивлений в диапазоне 0,1 μΩ ÷ 0,1 Ω любых коммутационных аппаратов, а также разборных и неразборных контактных соединений.
Кроме того, данный режим позволяет учитывать особенности измерения с учетом трансформаторов тока (ТТ) в измерительной цепи:
подрежим "ТТ-есть";
подрежим "ТТ-нет";
подрежим ТТ-есть, Тмакс.
Но основные требования к микроомметрам – это всё же обеспечение довольно большого рабочего тока, который способен прожечь окисленные пленки, образующиеся на контактах и дающие значительную погрешность при измерении сопротивления.
МИКО-2.3 превосходит все зарубежные и отечественные микроомметры. Ближайший по характеристикам зарубежный микроомметр при токе до 500 А имеет массу 7,5 кг и сетевое питание. МИКО-2.3 при массе всего 2,7 кг выдает ток до1000 А, а также работает от конденсаторной батареи.
В режиме микроомметра прибор имеет архив для сохранения 62 результатов со значениями измеренного сопротивления, который предназначен для хранения, просмотра, удаления результатов измерений, а также для их передачи на ПК.
Для передачи данных на ПК и ведения архива измерений используется кабель RS-232, специальный переходник (по заказу) и программа "МИКО архив измерений".
Режим миллиомметр предназначен для измерения электрического сопротивления постоянному току в диапазоне 100 μΩ ÷ 1 kΩ в цепях, содержащих индуктивность (трансформаторы, электромагниты, электродвигатели и т.п.).
Кроме того, здесь предусмотрено 2 подрежима измерений - измерение сопротивления одиночной и трехфазной обмотки, что позволяет провести автоматические пересчеты.
МИКО-2.3 проводит автоматические пересчеты результатов измерений сопротивлений трехфазной обмотки и выводит следующие данные:
расчет относительных отклонений сопротивлений линейных обмоток между собой;
пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник, в сопротивления фазных обмоток;
пересчет сопротивлений линейных обмоток, соединенных по схеме звезда, в сопротивления фазных обмоток;
пересчет сопротивления обмотки, измеренного при текущей температуре Т, в сопротивление при базовой температуре Ɵ с учетом материала обмотки.
В режиме миллиомметра прибор имеет архив для сохранения 63 результатов со значениями измеренного сопротивления, который предназначен для хранения, просмотра, удаления результатов измерений, а также для их передачи на ПК.
Для передачи данных на ПК и ведения архива измерений используется кабель RS-232, специальный переходник (по заказу) и программа "МИКО архив измерений".
Режим килоомметр предназначен для измерения сопротивлений балластных, шунтирующих, добавочных и иных резисторов с наведённым напряжением до 5 кВ, а также и без наведённого напряжения в в диапазоне 0,1 kΩ ÷ 300 kΩ.
Режим термометр предназначен для измерения температуры масла, воды, воздуха и других неагрессивных сред в диапазоне -20°С ÷ +120°С.
Идентификация каждого из четырёх режимов происходит автоматически при подключении соответствующего измерительного кабеля.
Совокупность функциональных и массогабаритных параметров (150х190х75 мм, 2,7 кг) выводит МИКО-2.3 на лидирующие позиции, а вышеуказанные особенности и автономное питание (время заряда от 3 до 5 минут) обеспечивают полную независимость и высокую мобильность прибора на обширной территории подстанции или цеха.

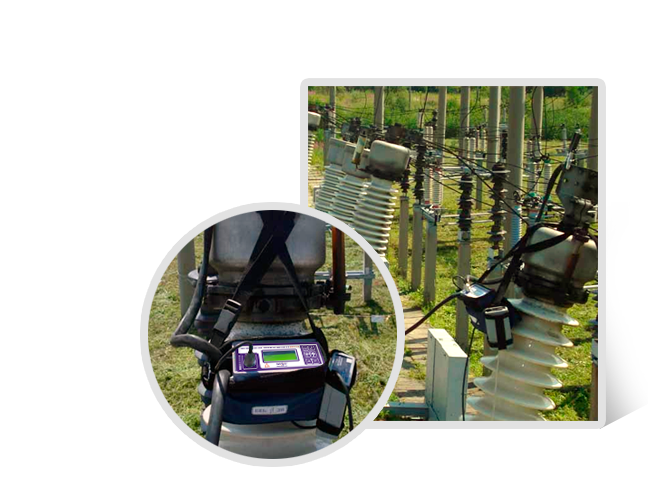

Особенно это актуально для пуско-наладочных организаций, вынужденных постоянно перевозить на значительные расстояния большие массы контрольно-измерительных приборов и оборудования.
Прибор МИКО-2.3 прост в эксплуатации и обслуживании, надежен и устойчив к воздействию электромагнитного поля.

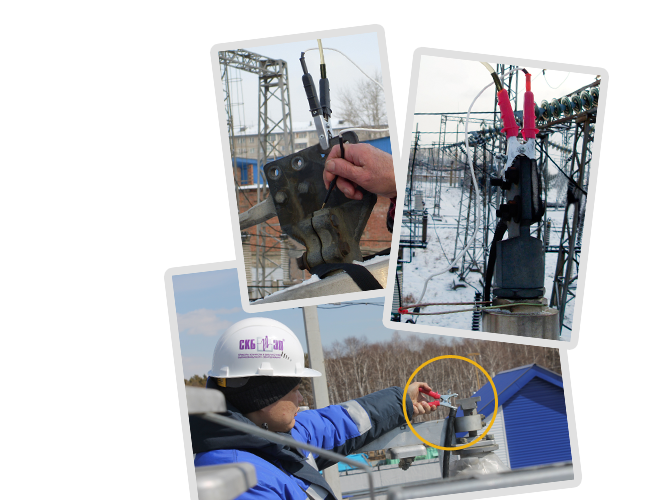

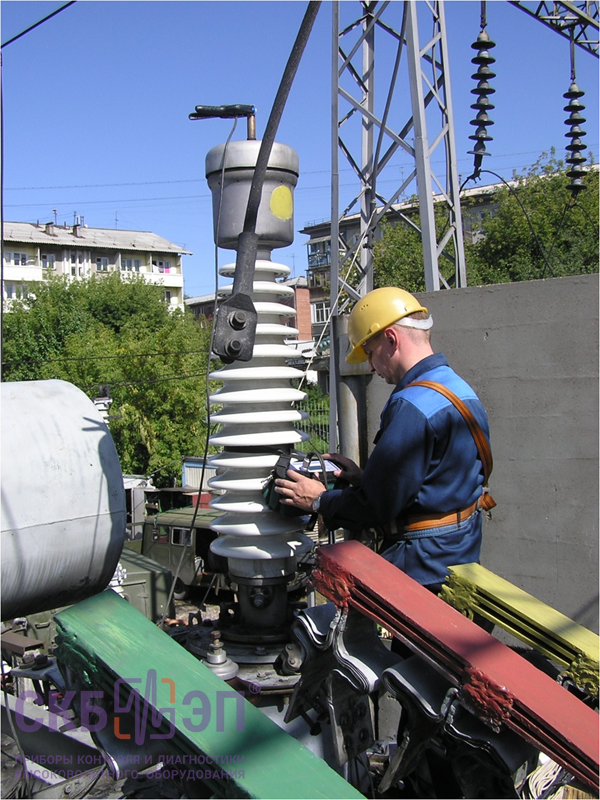

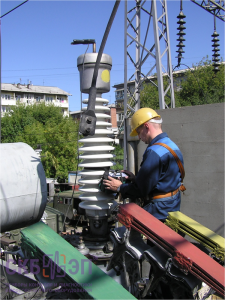

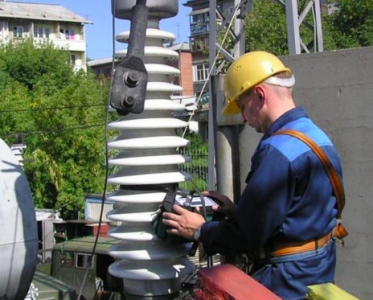

Одна из особенностей некоторых кабелей МИКО-2.3 это зажим типа "крокодил + струбцина" – это уникальная конструкция, которая не имеет аналогов у других производителей приборов. Эта конструкция обеспечивает легкое и безошибочное присоединение, исключающее погрешности измерения малых сопротивлений и надежный контакт даже при окисленных поверхностях объекта.
Пожалуй, только у МИКО-2.3 представлен такой большой выбор измерительных кабелей с различными конструктивными особенностями, которые учитывают режим работы прибора, объекты диагностики, а также удобство эксплуатации и крепления:

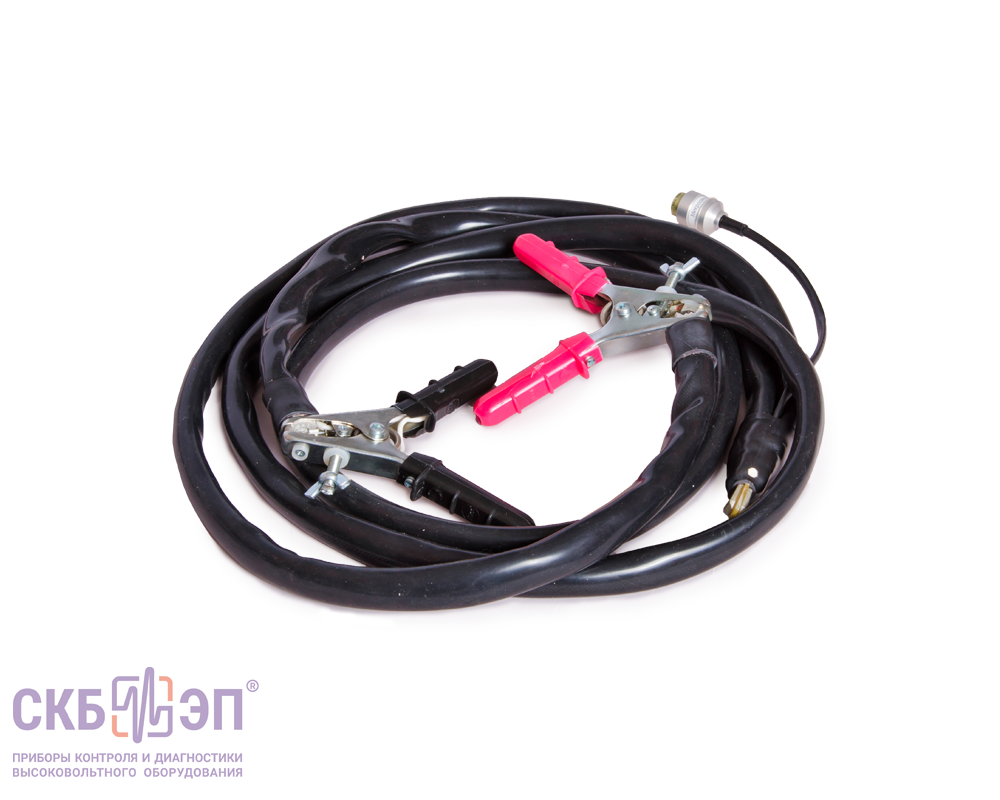

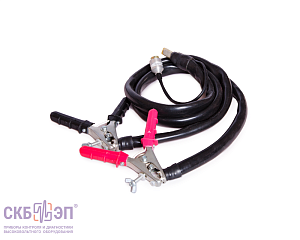

Измерительные кабели для режима микроомметр с зажимом типа "крокодил+струбцина" на ток до 1000 А, 900 А, 500 А и 200 А различной длины и веса;

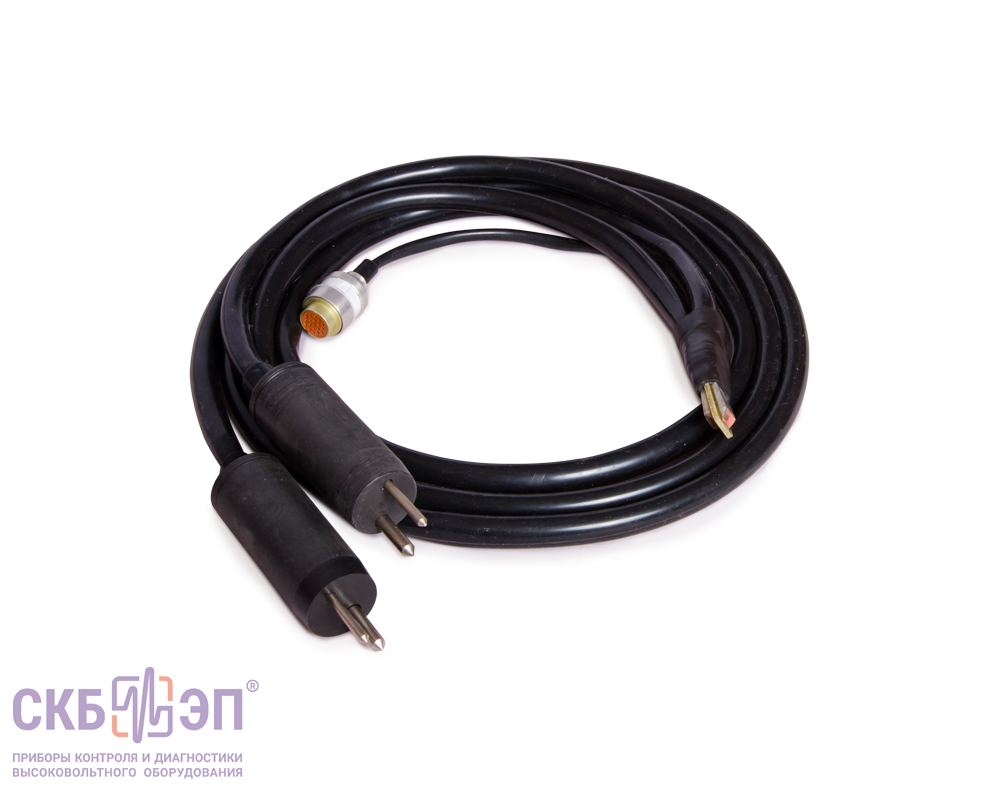

Измерительный кабель для режима микроомметр с двумя игольчатыми контактами;
Измерительный кабель для режима микроомметр с одним игольчатым зажимом и одним "крокодил+струбцина";

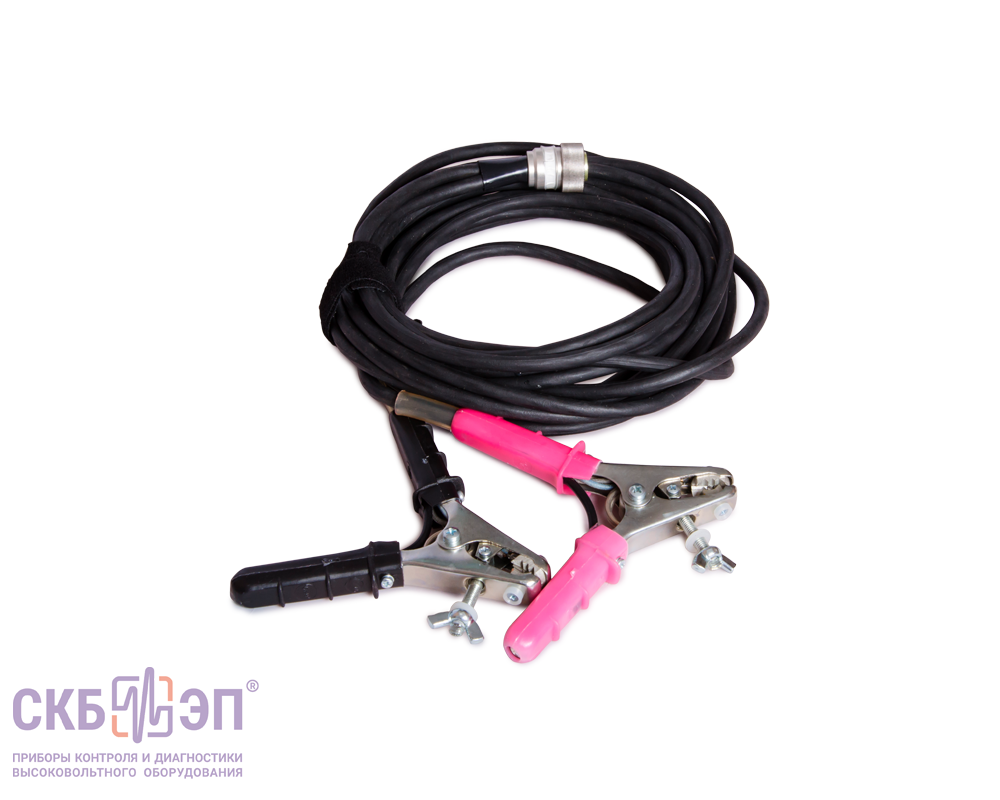

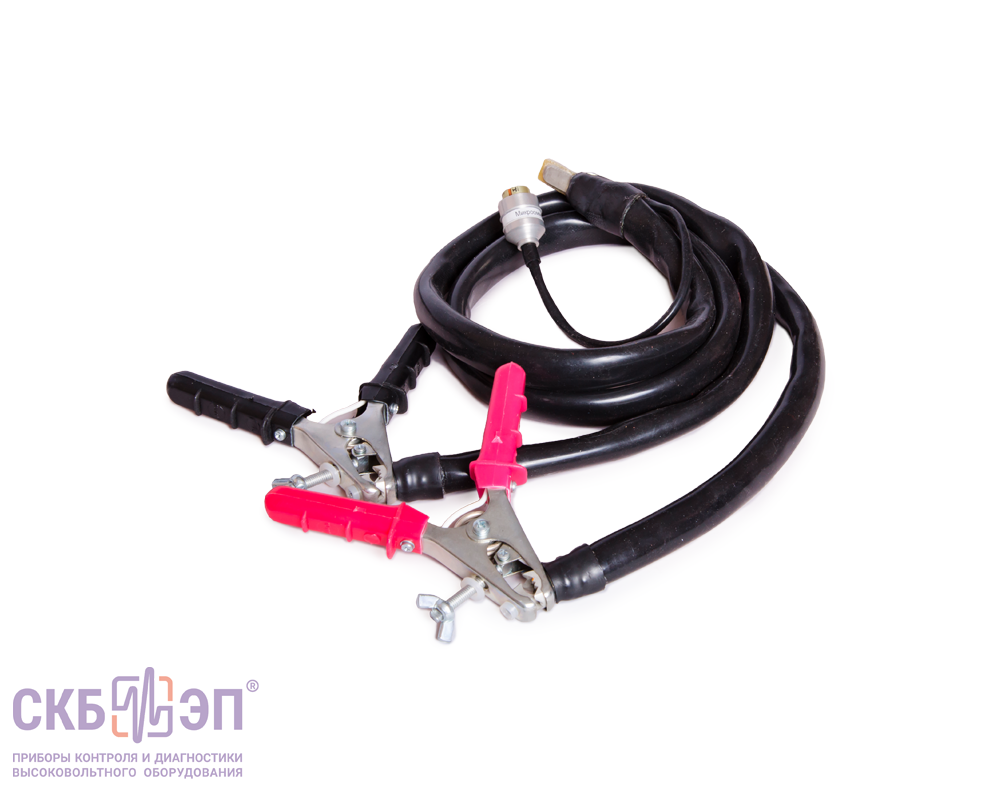

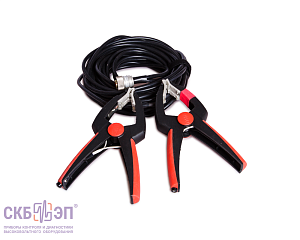

Измерительные кабели для режима миллиомметр с зажимами типа "крокодил+струбцина" или просто "крокодил" для трансформаторов до 500кВ различной длины;

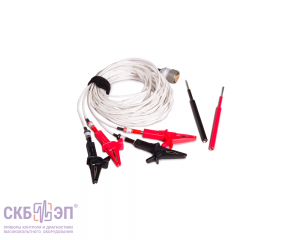

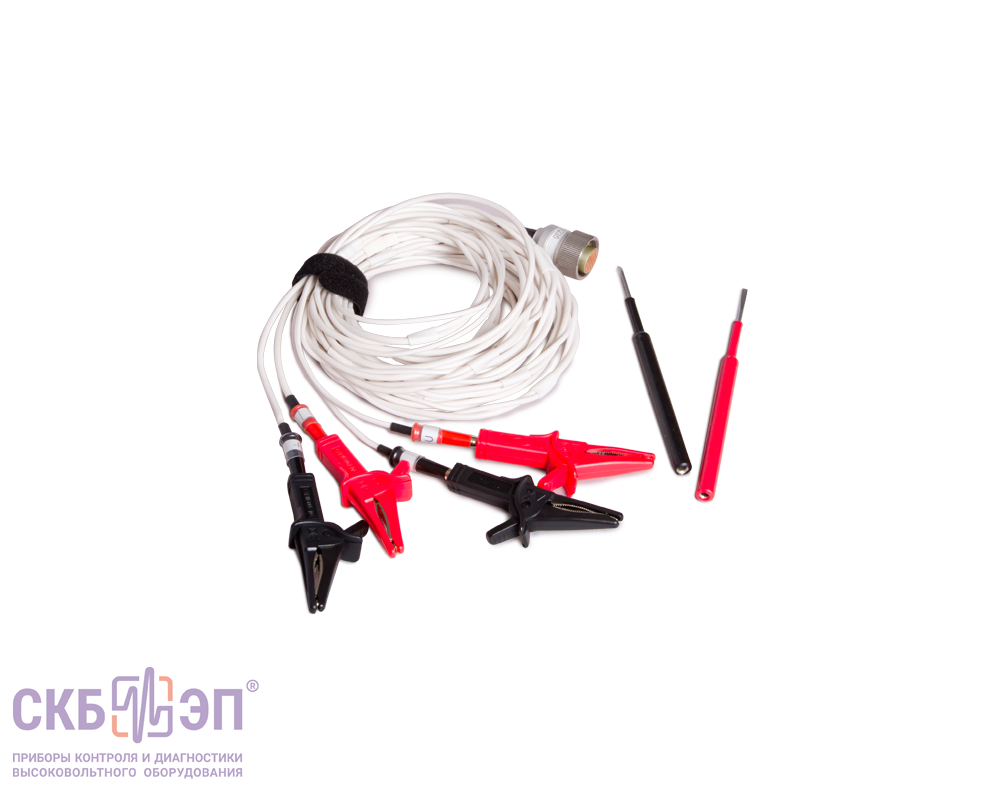

Измерительные кабели для режима килоомметр с зажимами типа "крокодил+струбцина" различной длины.
Время одного измерения: подрежим "ТТ-нет" подрежим "ТТ-есть" подрежим "ТТ-есть", "Тmax"
< 2 с < 30 с < 20 с
РЕЖИМ МИЛЛИОММЕТР:
Диапазон сопротивления
100 μΩ ÷ 1 kΩ
Точность
±0,2 %
Сила измерительного тока
0,5 ÷ 5 А
Время одного измерения
от 10 до 900 с
РЕЖИМ КИЛООММЕТР:
Диапазон сопротивления
0,1 kΩ ÷ 300 kΩ
Точность
±0,5 %
Время одного измерения
< 3 с
РЕЖИМ ТЕРМОМЕТР:
Диапазон измерений температуры
от -20 °C до +120 °C
Точность
±1,0 °C
Питание (встроенная батарея)
Конденсаторная
Время заряда аккумулятора
5 мин
Встроенная память
100 измерений
Связь с ПК
RS-232 и USB (при использовании переходника)
Дисплей
Буквенно-цифровой, 6х2,5 см
Потребляемая мощность
< 60 Вт
Питание (сетевое напряжение)
~ 100-242 В, 47-63 Гц = 100-300 В
Габариты
150х190х75 мм
Масса прибора
2,7 кг
Защита от окружающей среды
IP20
Диапазон температуры при работе с прибором
от -20 °C до +40 °C
Гарантийный период
13 месяцев
Межповерочный период
1 год
Межкалибровочный период
1 год
Язык интерфейса и руководства пользователя
Русский / Английский
Стандартная комплектация
Фото
Наименование, Индекс
Применение
Измерительный блок МИКО-2.3
СКБ025.01.00.000
Измерительный блок МИКО-2.3
СКБ025.01.00.000
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр, подставка для прибора.
Зарядное устройство 3У-1А
СКБ023.20.00.000
Зарядное устройство 3У-1А
СКБ023.20.00.000
Для подзаряда аккумулятора прибора во время измерения сопротивления на электрооборудовании.

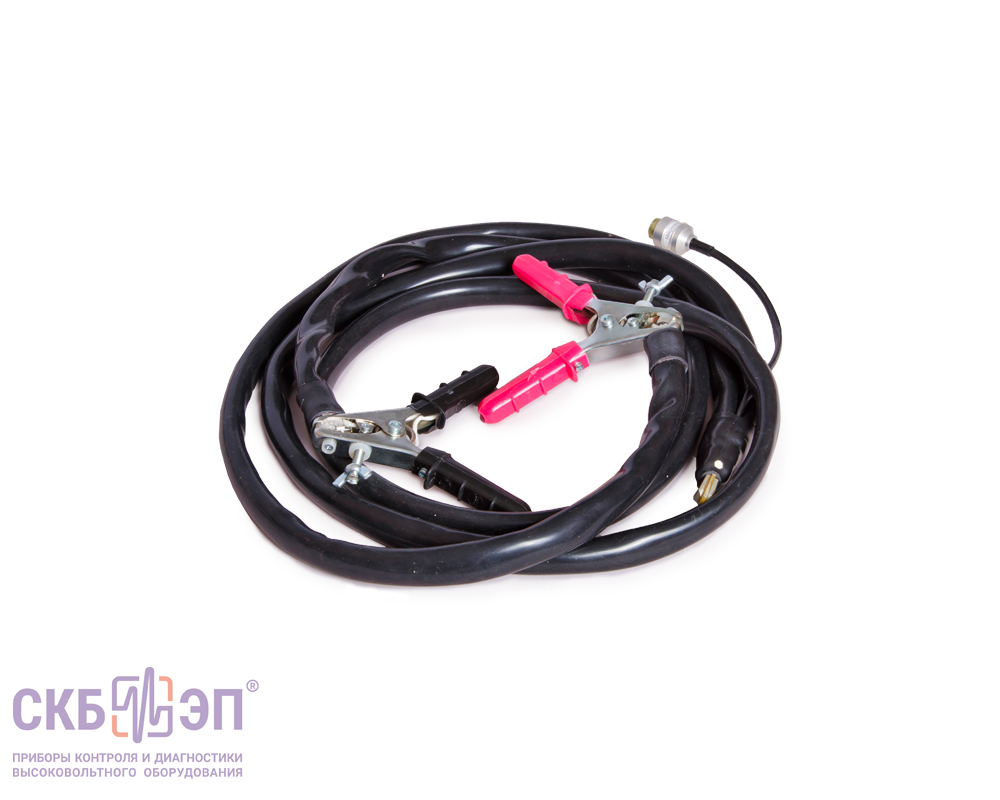

Кабель измерительный микроомметра К162
СКБ023.02.00.000-01
Кабель измерительный микроомметра К162
СКБ023.02.00.000-01
Кабель предназначен/рекомендован для контроля:
- масляных вв (У-110, МКП-110, ВМТ-110),
- воздушных вв (ВВОА-15) и
- элегазовых вв (ВГУ-220, ВГВ-110, ЗАР1ДТ-145, ЗНМ428, ВГБУ-110, ВГБ-330).
Сечение кабеля 70мм2. Ток до 900А. Длина 2,3м. + 1,1м.

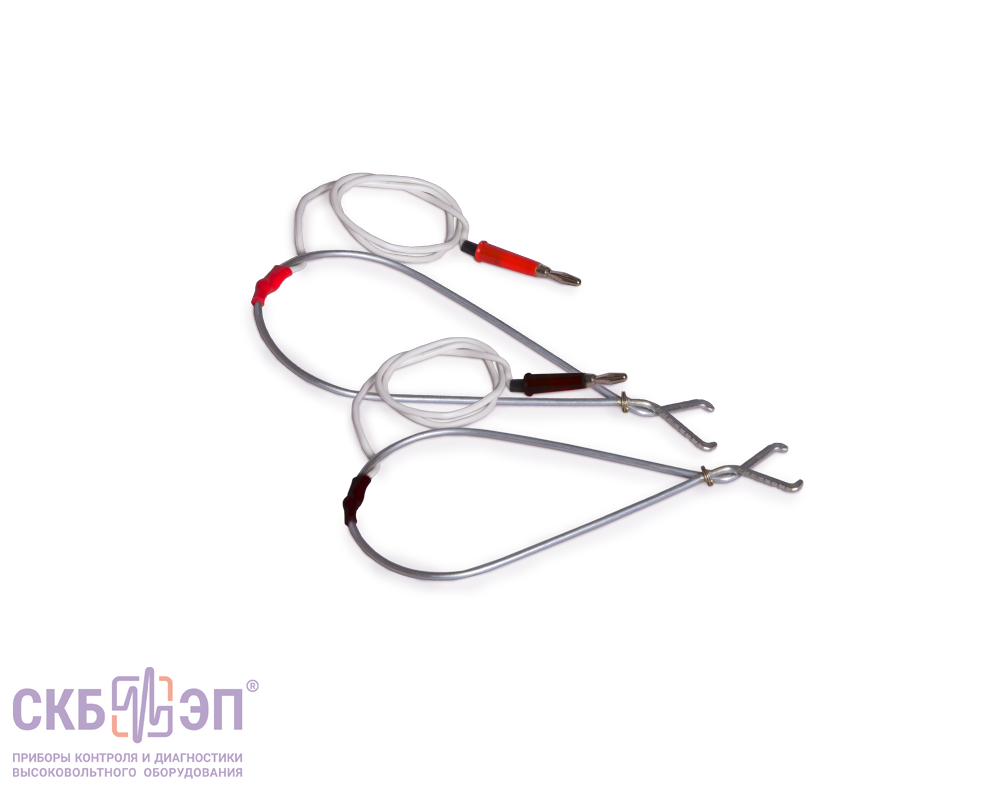

Потенциальный пружинный контакт (черный и красный)
СКБ023.21.00.000/-01
Потенциальный пружинный контакт (черный и красный)
СКБ023.21.00.000/-01
Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.

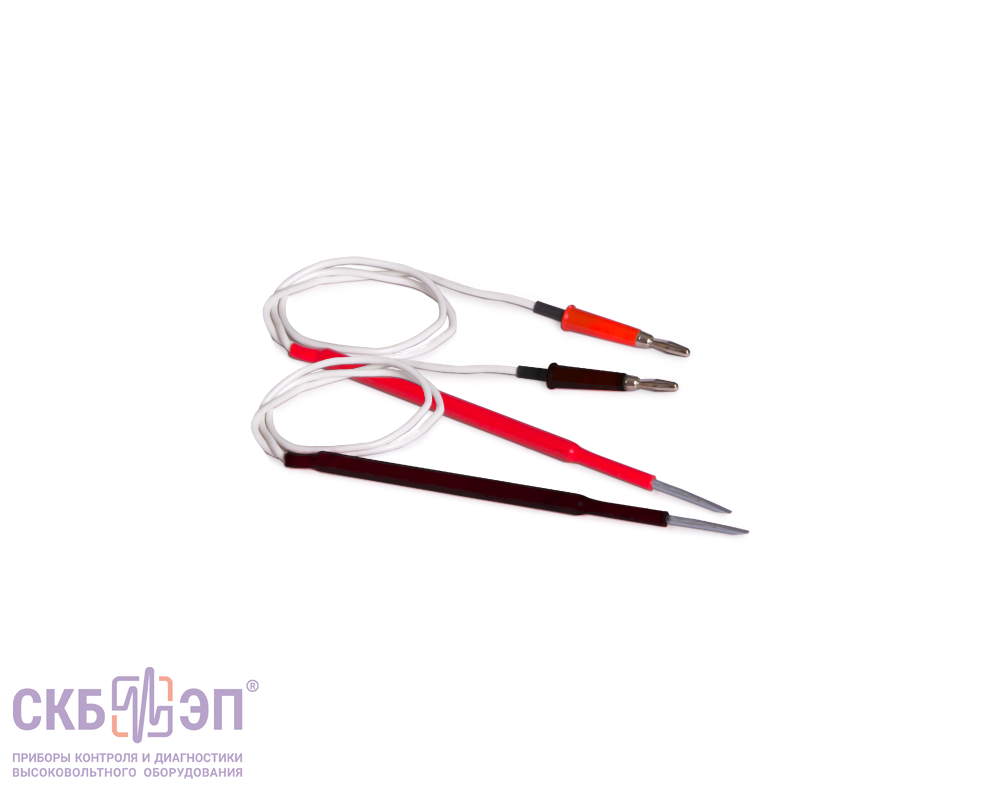

Потенциальный штыревой контакт (черный и красный)
СКБ023.22.00.000/-01
Потенциальный штыревой контакт (черный и красный)
СКБ023.22.00.000/-01
Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.

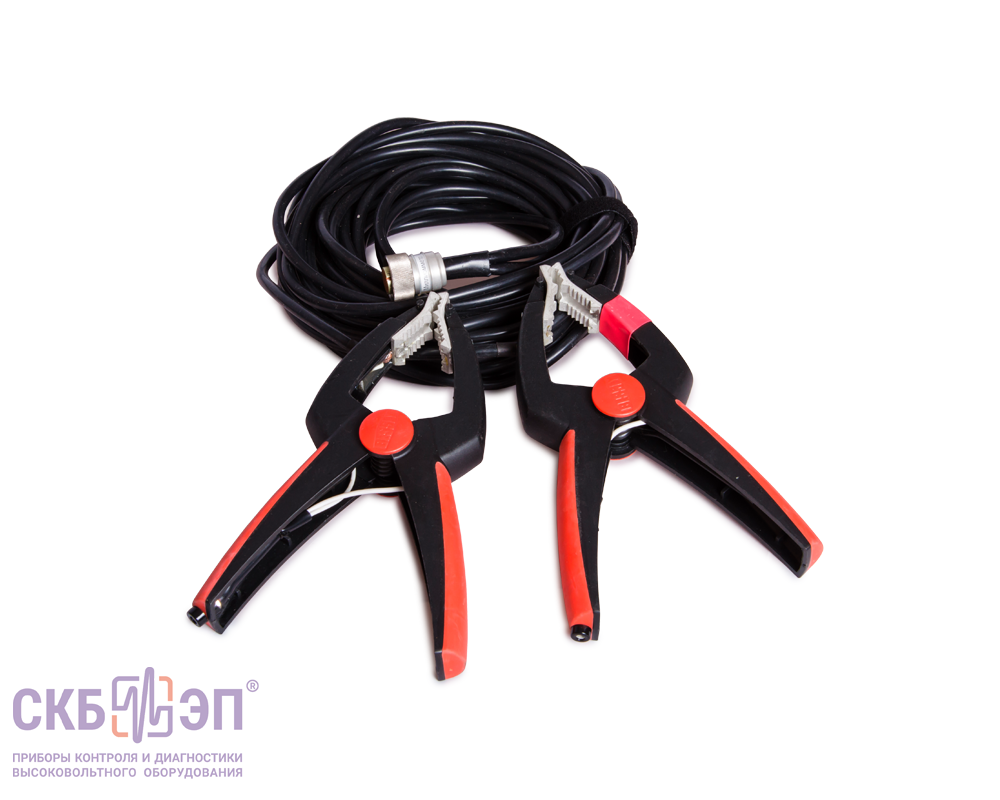

Кабель измерительный миллиомметра К233
СКБ023.07.00.000-02
Кабель измерительный миллиомметра К233
СКБ023.07.00.000-02
Кабель измерительный для силовых трансформаторов 110кВ и ниже;
Используется при размещении прибора на крышке трансформатора.
Шпилька ввода до 37мм. Длина 6,0м. + 2,0м.

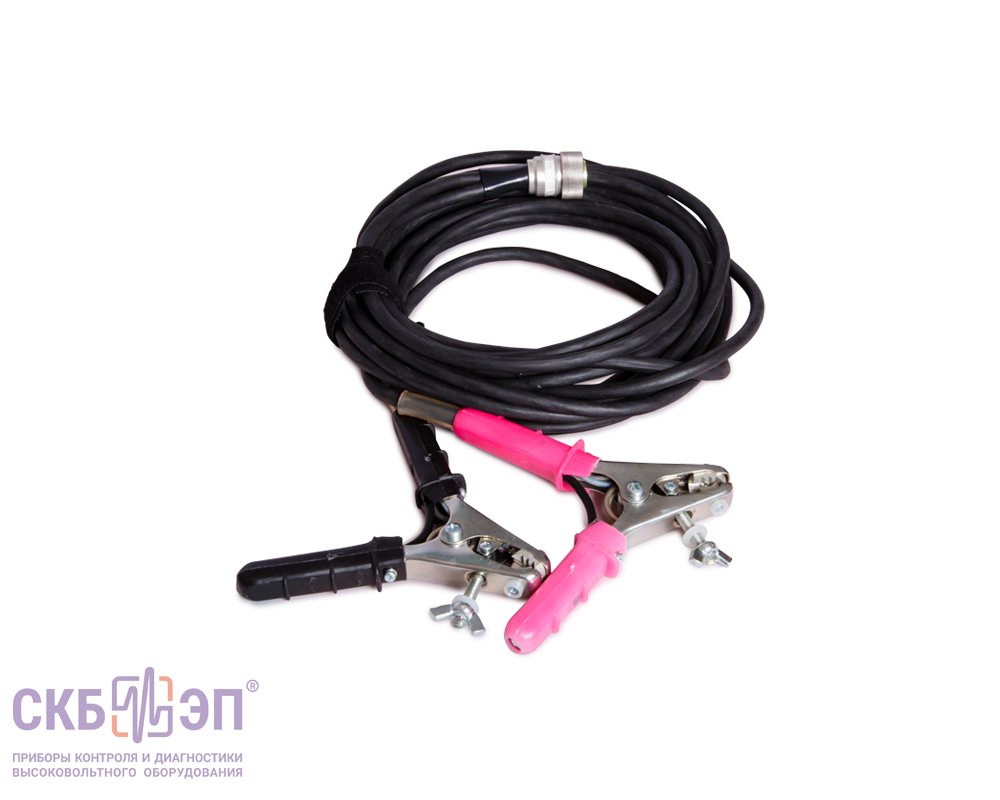

Кабель измерительный килоомметра К322
СКБ023.06.00.000-01
Кабель измерительный килоомметра К322
СКБ023.06.00.000-01
Кабель для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения.
Длина 3,4м.+ 2,1м.

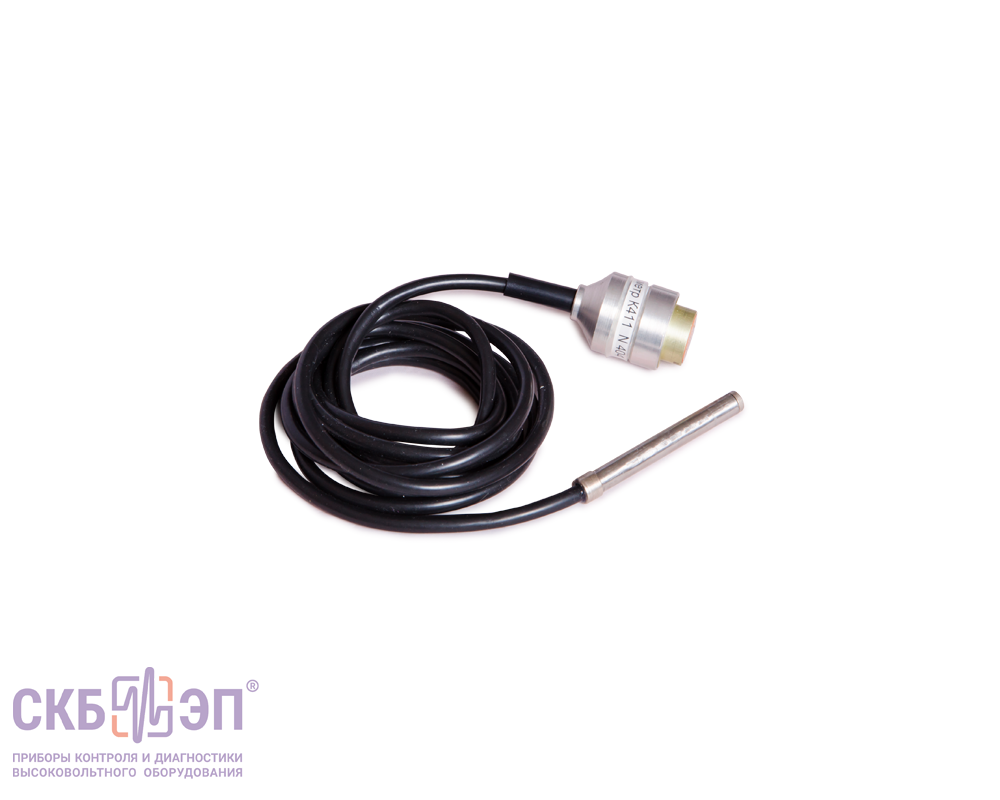

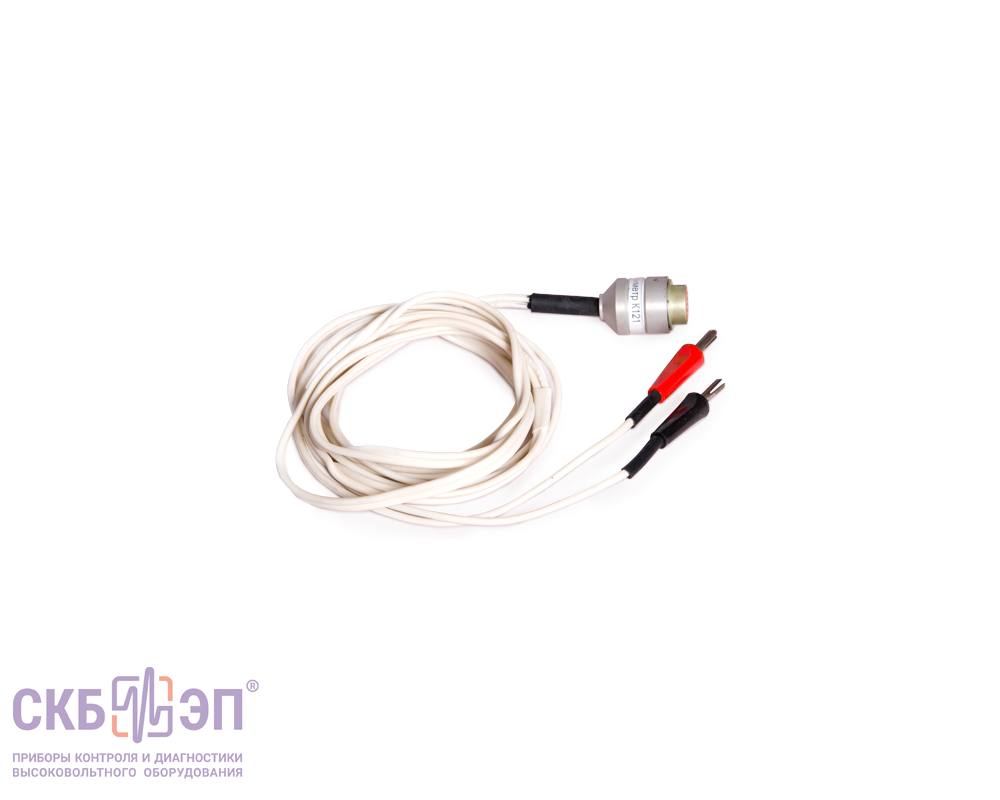

Термометр с кабелем К411
СКБ023.08.00.000
Термометр с кабелем К411
СКБ023.08.00.000
Для измерения температуры масла, воды, воздуха. Длина 1,8 м.

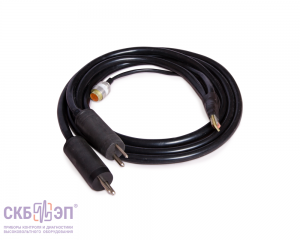

Сетевой удлинитель
СКБ023.16.00.000
Сетевой удлинитель
СКБ023.16.00.000
Для подключения зарядного устройства при размещении прибора на вводе высоковольтного выключателя.

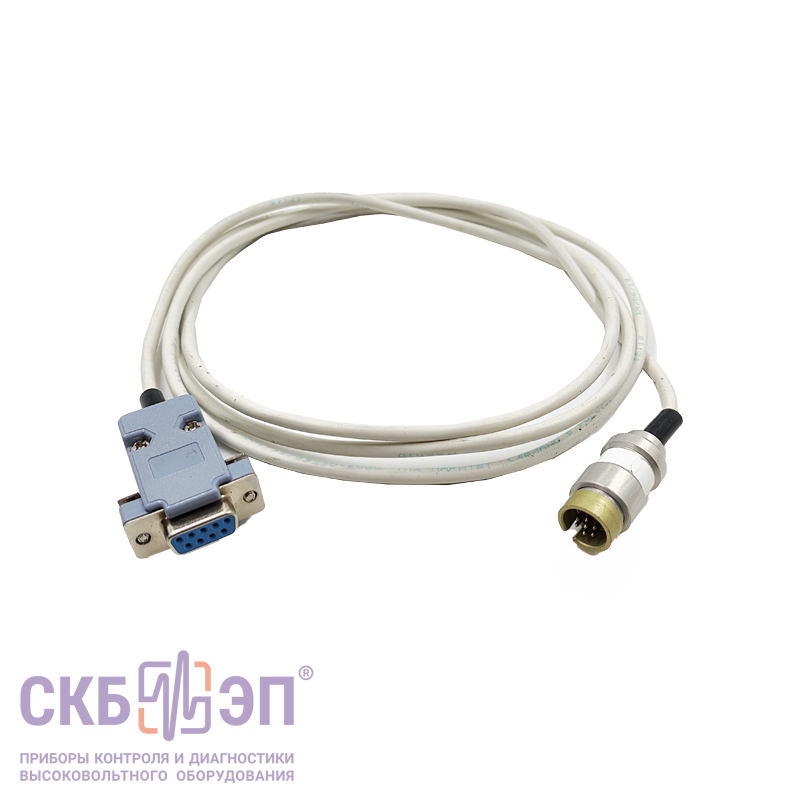

Кабель RS-232
СКБ023.11.00.000
Кабель RS-232
СКБ023.11.00.000
Для передачи результатов измерения в компьютер, а также для управления прибором от ПК. Длина 1,5 м.

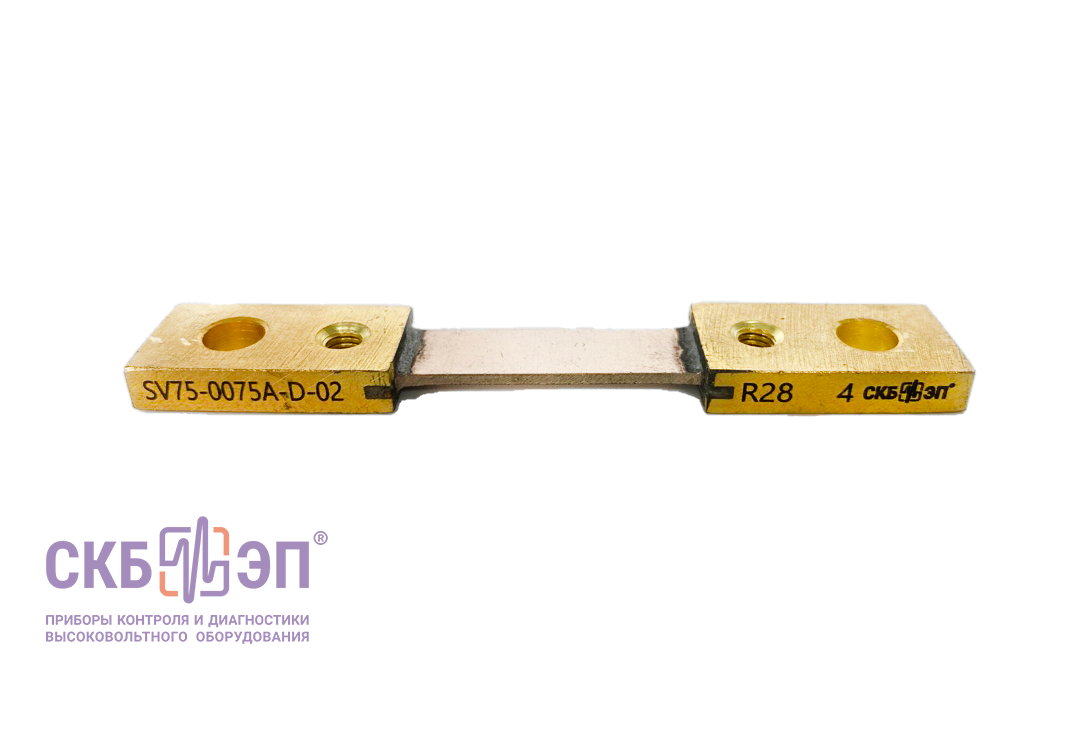

Шунт 75ШСМ МЗ, 75-0,5
Шунт 75ШСМ МЗ, 75-0,5
Проверка работоспособности в режимах микро- и миллиомметра. Величина 1мОм ± 0,5%.
Эквивалент нулевого сопротивления
СКБ023.15.00.000
Эквивалент нулевого сопротивления
СКБ023.15.00.000
Поверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
Сумка для переноски прибора
СКБ123.02.01.000
Сумка для переноски прибора
СКБ123.02.01.000
Удобная и износостойкая сумка, обеспечивающая дополнительную мобильность при эксплуатации прибора.
Сумка для комплекта кабелей
СКБ123.02.02.000
Сумка для комплекта кабелей
СКБ123.02.02.000
Удобная и износостойкая сумка для транспортировки кабелей и комплектующих.
Дополнительная комплектация (по заказу)
Фото
Наименование, Индекс
Применение
Кабель измерительный микроомметра К161
СКБ023.02.00.000
Кабель измерительный микроомметра К161
СКБ023.02.00.000
Кабель предназначен/рекомендован для контроля:
- масляных вв (все на 6,10,35кВ),
- воздушных вв (ВББ-10, ВВЭ-35, ВВЧП-15) и
- элегазовых вв (ВГТ-110, ЗАР2F1, ВГВ-35, ВГУ-110, ЗАР1FE, ВГТ-110, ЗНМ427.04980, ВГБ-35).
Сечение кабеля 70мм2. Ток до 1000А. Длина 0,9м. + 0,9м.
Кабель измерительный микроомметра К163
СКБ023.02.00.000-02
Кабель измерительный микроомметра К163
СКБ023.02.00.000-02
Кабель предназначен/рекомендован для контроля:
- масляных вв (У-220, МКП-220, ВМТ-220) с подъемника,
- воздушных вв (ВВ-330Б, ВВБК-110, ВВБК-220, ВВД-220Б, ВВС-220Б, ВВУ-110Г, ВВБМ-110Б, ВВС-110Б, ВВБК-220) и
- элегазовых ВВ (ВГУ-220, ВГУ-330, ВГБ-220, ЗАР2F1, ЗНМ427.07465).
Сечение кабеля 70мм2. Ток до 500А. Длина 4,5м. + 1,0м.
Кабель измерительный микроомметра К164
СКБ023.02.00.000-03
Кабель измерительный микроомметра К164
СКБ023.02.00.000-03
Кабель предназначен/рекомендован для контроля:
- масляных вв (У-220, МКП-220, ВМТ-220) без подъемника.
Сечение кабеля 70мм2. Ток до 500А. Длина 3,8м. + 1,7м.
Кабель измерительный микроомметра К165
СКБ 023.02.00.000-04
Кабель измерительный микроомметра К165
СКБ 023.02.00.000-04
Кабель предназначен/рекомендован для контроля:
- воздушных вв (ВНВ-330, ВВ-500Б, ВВБК-500, ВДН-330Б, ВНВ-330, ВНВ-500,ВВДМ-330Б) и
- элегазовых вв (ВГУ-500, ВГБ-750, ВГБ-500, ВГБ-330).
Сечение кабеля 70мм2. Ток до 500А. Длина 10,0м. + 1,0м.
Кабель измерительный микроомметра К151
СКБ023.03.00.000
Кабель измерительный микроомметра К151
СКБ023.03.00.000
Предназначен/рекомендован для контроля:
- масляных вв (все на 6,10,35кВ),
- воздушных вв (ВББ-10, ВВЭ-35, ВВЧП-15) и
- элегазовых вв (ВГТ-110, ЗАР2F1, ВГВ-35, ВГУ-110, ЗАР1FE, ВГТ-110, ЗНМ427.04980, ВГБ-35).
Облегченная версия кабеля К161.
Сечение кабеля 24мм2. Ток до 200А. Длина 0,9м. + 0,9м.
Кабель измерительный микроомметра К152
СКБ023.03.01.000
Кабель измерительный микроомметра К152
СКБ023.03.01.000
Кабель предназначен/рекомендован для контроля:
- масляных вв (У-110, МКП-110, ВМТ-110),
- воздушных вв (ВВОА-15) и
- элегазовых вв (ВГУ-220, ВГВ-110, ЗАР1ДТ-145, ЗНМ428, ВГБУ-110, ВГБ-330).
Облегченная версия кабеля К162.
Сечение кабеля 24мм2. Ток до 200А. Длина 2,27м. + 1,1м.
Кабель измерительный микроомметра К153
СКБ023.03.02.000
Кабель измерительный микроомметра К153
СКБ023.03.02.000
Кабель предназначен/рекомендован для контроля:
- воздушных вв (ВНВ-330, ВВ-500Б, ВВБК-500, ВДН-330Б, ВНВ-330, ВНВ-500,ВВДМ-330Б) и
- элегазовых вв (ВГУ-500, ВГБ-750, ВГБ-500, ВГБ-330).
Облегченная версия кабеля К165.
Сечение кабеля 24мм2. Ток до 200А. Длина 5,0м. + 5,0м.
Кабель измерительный микроомметра с контактами К121
СКБ023.09.00.000
Кабель измерительный микроомметра с контактами К121
СКБ023.09.00.000

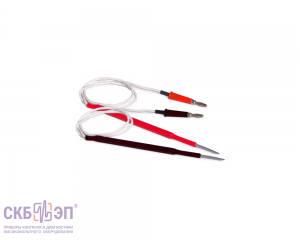

Со сменными щупами и малыми зажимами "крокодил". Применяется только вместе с одним из кабелей К161÷К165 для измерения сопротивления на любом участке между точками присоединения зажимов "крокодил + струбцина". Длина 1,8м. + 1,8м.
Кабель измерительный микроомметра с контактами К154
СКБ023.05.00.000
Кабель измерительный микроомметра с контактами К154
СКБ023.05.00.000
С двумя игольчатыми контактами. Потенциальный контакт подпружинен. Применяется при невозможности присоединения к объекту кабелями с зажимами «крокодил + струбцина».
Работа вдвоем. Длина 1,1м. + 1,9м.

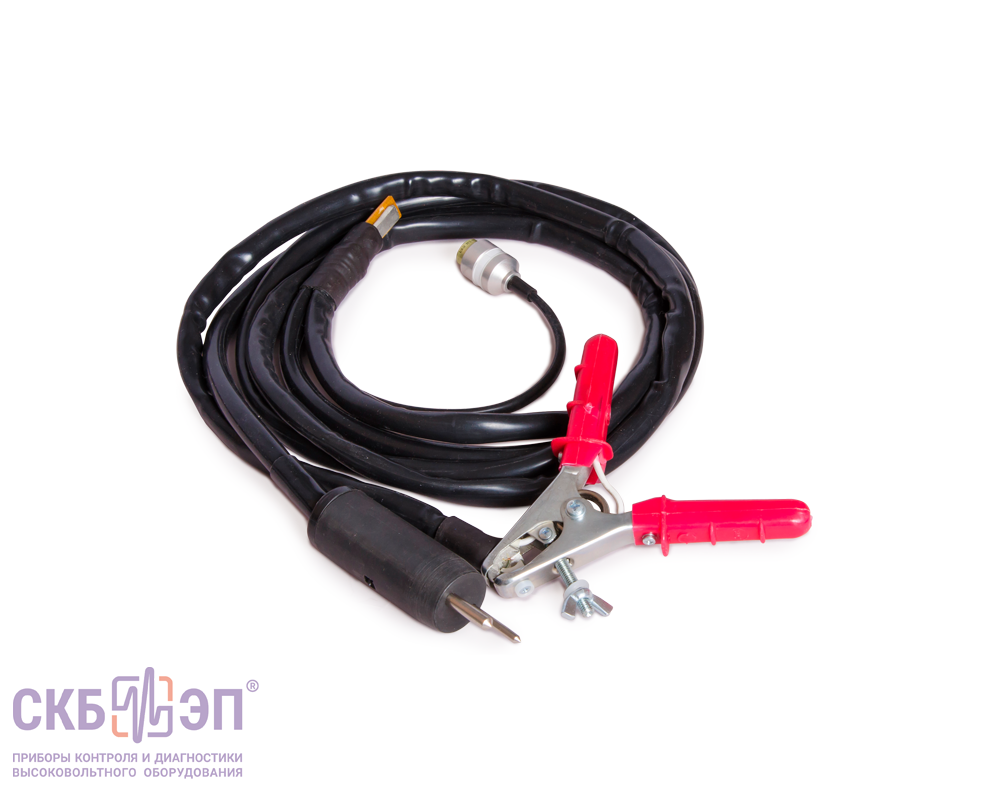

Кабель измерительный микроомметра с контактами К155
СКБ023.13.00.000
Кабель измерительный микроомметра с контактами К155
СКБ023.13.00.000
С одним игольчатыми контактам и одним зажимом «крокодил + струбцина». Потенциальный контакт подпружинен.
При работе одному. Длина 0,9м. + 2,3м.

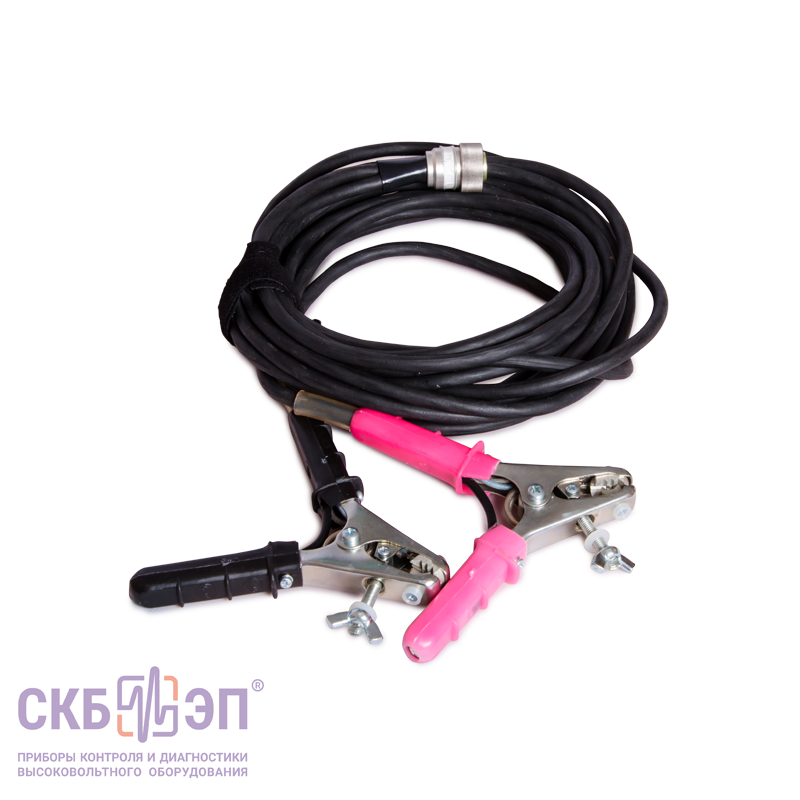

Кабель измерительный миллиомметра К236
СКБ023.07.00.000-04
Кабель измерительный миллиомметра К236
СКБ023.07.00.000-04
Кабель измерительный для силовых трансформаторов 110кВ и ниже;
Используется при размещении прибора на земле.
Шпилька ввода до 37мм. Длина 9м. + 9м.
Кабель измерительный миллиомметра К238
СКБ023.07.00.000-06
Кабель измерительный миллиомметра К238
СКБ023.07.00.000-06
Кабель измерительный для силовых трансформаторов 500кВ и ниже;
Используется при размещении прибора на крышке трансформатора.
Шпилька ввода до 37мм. Длина 6,5м. + 6,5м.
Кабель измерительный миллиомметра К239
СКБ023.25.00.000
Кабель измерительный миллиомметра К239
СКБ023.25.00.000
Кабель измерительный для силовых трансформаторов 500кВ и ниже;
Используется при размещении прибора на крышке трансформатора.
Шпилька ввода до 80мм. Длина 6,5м. + 6,5м.
Удлинитель к миллиомметрам К240
СКБ023.24.00.000
Удлинитель к миллиомметрам К240
СКБ023.24.00.000
Удлинитель для совместной эксплуатации с измерительными кабелями К238 и К239. В случае размещения МИКО-2.3 на земле (длина 8,5 м.).
Кабель измерительный миллиомметра К235
СКБ023.23.00.000
Кабель измерительный миллиомметра К235
СКБ023.23.00.000
Кабель измерительный для электродвигателей, электромагнитов, трансформаторов тока и др.
Длина 3м.
Кабель измерительный килоомметра К321
СКБ023.06.00.000
Кабель измерительный килоомметра К321
СКБ023.06.00.000
Кабель для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения.
Длина 0,8м. + 0,8м.
Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников.
Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака.
Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.
ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг);

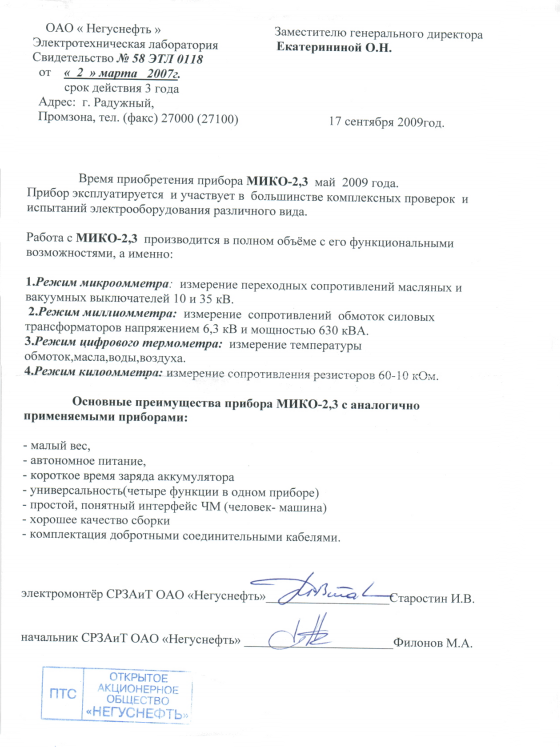

В ответ на письмо ООО «ТД СКБ ЭП» сообщаю следующее:
На предприятиях МЭС Сибири более 15 лет используются приборы контроля выключателей типа ПКВ/М7, ПКВ/У3.0, ПКВ/У3.1, ПКВ/М6Н, ПКВ/В3А в количестве 34 шт. и микромилликилоометры типа МИКО-1, МИКО-2.3 в количестве 31 шт.
Приборами ПКВ выполняются замеры временных, скоростных характеристик масляных, маломасляных, вакуумных, элегазовых, воздушных выключателей напряжением 6-500 кВ. Приборами МИКО выполняются измерения переходных сопротивлений контактных систем выключателей и разъединителей, а также переходных сопротивлений болтовых соединений практически на всём оборудовании.
Вышеуказанные приборы просты и удобны в использовании, требуют минимальных затрат времени на обучение работы с ними нового персонала.
Одними из лучших функций приборов ПКВ являются наличие встроенной памяти и возможность передачи данных на ПК для последующей обработки, хранения и анализа данных в приборах ПКВ, возможность оценить результаты измерений непосредственно на рабочем месте.
С помощью данных приборов неоднократно выявлялись дефекты выключателей в межремонтный период и тем самым предотвращались возможные последующие отказы оборудования – выявление дефектов токоведущего контура при измерении переходного сопротивления приборами МИКО и выявление дефектов работы приводов при проверке временных и скоростных характеристик приборами ПКВ.
На основании вышеизложенного, рекомендуем применение приборов производства ООО "СКБ ЭП" для контроля параметров высоковольтного оборудования.
Первый заместитель Генерального директора — главный инженер
М.Г. Милицын

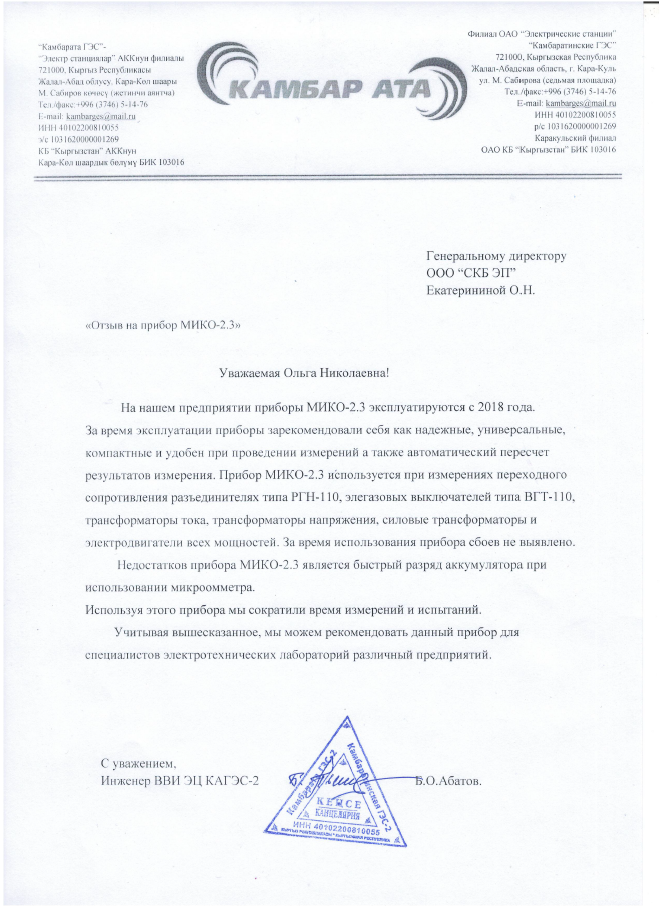

"Камбаратинские ГЭС" филиал ОАО "Электрические станции"
На нашем предприятии приборы МИКО-2.3 эксплуатируются с 2018 года. За время эксплуатации приборы зарекомендовали себя как надёжные, универсальные, компактные. Прибор удобен при проведении измерений, а также обладает функцией автоматического пересчёта результатов измерения. Прибор МИКО-2.3 используется при измерениях переходного сопротивления на разъединителях типа РГН-110, элегазовых выключателях типа ВГТ-110, трансформаторах тока, трансформаторах напряжения, силовых трансформаторах и электродвигателях всех мощностей. За время использования прибора сбоев не выявлено.
Недостатком прибора МИКО-2.3 является быстрый разряд аккумулятора при использовании режима микроомметр.
[Комментарий производителя]: Быстрый разряд аккумулятора в данном режиме объясняется подачей рабочего тока до 1 000 А. Хотелось бы также отметить, что полная зарядка аккумулятора происходит за 5 минут.
Используя этот прибор, мы сократили время измерений и испытаний.
Учитывая вышесказанное, мы можем рекомендовать данный прибор для специалистов электротехнических лабораторий различных предприятий.

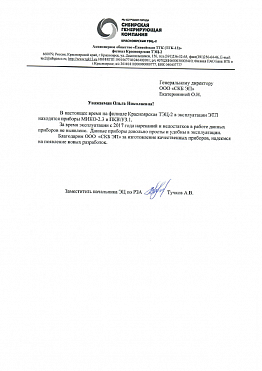

АО "Енисейская ТГК (ТГК-13)" филиал Красноярская ТЭЦ-2
В настоящее время в филиале Красноярская ТЭЦ-2 в эксплуатации ЭТЛ находятся приборы МИКО-2.3 и ПКВ/У3.1.
За время эксплуатации с 2017 года нареканий и недостатков в работе данных приборов не выявлено. Данные приборы довольно просты и удобны в эксплуатации.
Благодарим ООО "СКБ ЭП" за изготовление качественных приборов, надеемся на появление новых разработок.

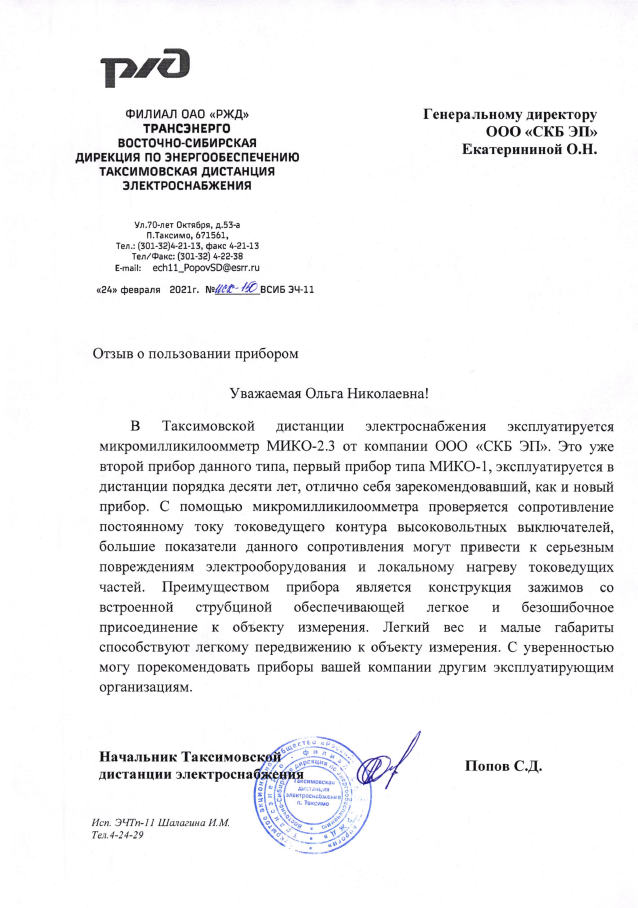

Таксимовская дистанция электроснабжения филиал ОАО "РЖД"
В Таксимовской дистанции электроснабжения эксплуатируется микромилликилоомметр МИКО-2.3 производства компании ООО "СКБ ЭП". Это уже второй прибор данного типа. Первый прибор, МИКО-1, эксплуатирующийся в дистанции порядка десяти лет, отлично себя зарекомендовал, как и новый прибор. С помощью микромилликилоомметра проверяется сопротивление постоянному току токоведущего контура высоковольтных выключателей. Большие показатели данного сопротивления могут привести к серьёзным повреждениям электрооборудования и локальному нагреву токоведущих частей. Преимуществом прибора является конструкция зажимов со встроенной струбциной, обеспечивающей лёгкое и безошибочное присоединение к объекту измерения. Лёгкий вес и малые габариты способствуют лёгком передвижению к объекту измерения.
С уверенностью могу порекомендовать приборы вашего производства другим эксплуатирующим организациям.
С.Д. Попов
Начальник Таксимовской дистанции электроснабжения
Сообщаем Вам о том, что в эксплуатации ОП "Сахалинская ГРЭС" находятся следующие приборы производства ООО "СКБ ЭП": ПКВ/М7, МИКО-2.3, ПКР-2.
Приборы зарекомендовали себя с хорошей стороны в плане эксплуатации. Их использование позволяет значительно сэкономить время диагностики электрооборудования и повысить качество ремонта. Приборы отличаются простотой управления, имеют компактное исполнение, хорошее качество сборки и высокую точность.
Мы благодарим ООО "СКБ ЭП" за изготовление качественных приборов и проявленный интерес к опыту эксплуатации своих изделий, а также надеемся на появление новых разработок, которые заинтересуют специалистов электротехнических лабораторий предприятий электроэнергетики.
Сообщаю, что в филиале ПАО "ФСК ЕЭС" - Кубанское ПМЭС используются приборы МИКО-1, МИКО-2.3, МИКО-10, МИКО-21.
За время эксплуатации приборы МИКО зарекомендовали себя с наилучшей стороны в части надёжности работы, удобства применения и достоверности полученных результатов о состоянии коммутационного оборудования (выключатели, разъединители), измерения сопротивления прессуемых соединений, измерения сопротивления обмоток трансформаторов. Приборы удобны в транспортировке (имеется транспортная сумка), удобны в использовании за счёт небольших размеров, встроенного источника питания.
Из недостатков можно выделить отсутствие в стандартном комплекте зажимов типа крокодил (или струбцин) для подключения к ошиновке большого сечения (жёсткая ошиновка, полые провода).
[Комментарий производителя]: В стандартную комплектацию приборов включены те кабели, что наиболее часто используются на различных типах объектов. Кабели, которые помогают измерять сопротивление на шинах большого сечения, к сожалению, используются не так часто, поэтому они включены в дополнительную комплектацию приборов и предоставляются по запросу.
Приборы производства ООО "СКБ ЭП" зарекомендовали себя с положительной стороны и могут быть рекомендованы организациям, выполняющим наладочные, ремонтные работы, испытания и измерения.
С.В. Суравикин Заместитель директора – главный инженер
В филиале ОАО "ИЭСК" "Восточные электрические сети" применяются следующие приборы, произведённые ООО "СКБ ЭП":
Прибор контроля высоковольтных выключателей ПКВ/М7 – с 2012 года;
Микроомметр цифровой МИКО-1 – с 2014 года;
Микромилликилоомметр МИКО-2.3 – с 2019 года.
Прибор ПКВ/М7 показал себя надёжным, не было ни одного случая отказа. Позволяет за один цикл измерения измерить несколько параметров, что значительно сокращает время обработки и оценки технического состояния выключателя. Возможность использования местного и дистанционного пуска расширяет сферу применения данного прибора.
Прибор МИКО-1 зарекомендовал себя как простой, неприхотливый в использовании, но достаточно точный прибор. Он компактен и его комплектующие провода эластичны, что позволяет осуществлять работу при низких температурах.
Прибор МИКО-2.3 удобен в использовании за счёт небольших размеров. Удобна и практична сумка для переноса, в которую можно сложить все комплектующие детали и измерительные провода. Дополнительно мы приобретали измерительные провода разной длины и разные комплектующие для прибора, что упростило работу на различном оборудовании. За время использования прибора сбоев в его работе не выявлено.
Выражаем благодарность ООО "СКБ ЭП" за производство качественной и надёжной продукции и рекомендуем её использование различным организациям.
Электротехническая лаборатория Ярославской дистанции электроснабжения Северной дирекции по энергообеспечению
На сегодняшний день в электротехнической лаборатории Ярославской дистанции электроснабжения Северной дирекции по энергообеспечению на эксплуатации находятся следующие приборы: МИКО-2.3, МИКО-7, ПКР-1 и ПКВ/М7.
Данное оборудование применяется при проведении комплексного обследования электрооборудования подстанций, такого как силовые и преобразовательные трансформаторы, высоковольтные выключатели и разъединители. При проведении испытаний приборы показали свою надёжность, стабильность работы, удобство использования. При применении вышеуказанных приборов сократилось время проведения измерений.
Применение прибора контроля и диагностики устройств РПН ПКР-1 позволило более точно определять дефекты силового трансформатора и переключающего устройства при комплексном обследовании. Наиболее часто диагностируемыми повреждениями являются подгар и регулировка контактов контактора переключающего устройства. Вторым наиболее встречаемым дефектом является подгар контактов переключателя. Один из таких дефектов был подтверждён визуальным осмотром.
Применение приборов МИКО-2.3 и МИКО-7 дало наибольшее сокращение времени при производстве измерений. При использовании моста переменного тока одно измерение сопротивления обмотки трансформатора 110 кВ длилось около 1,5 минут. При применении приборов МИКО-2.3 или МИКО-7 время, затрачиваемое на одно измерение, сократилось до 30 секунд.
Прибор контроля высоковольтных выключателей применяется при комплексной оценке состояния высоковольтных выключателей. Основным направлением выбрано обследование элегазовых выключателей типа МКП-110. Проводится обследование элегазовых выключателей, устанавливаемых взамен масляных. Применение прибора контроля высоковольтных выключателей позволило сократить время, затрачиваемое на диагностику выключателей, и повысить точность получаемых данных. Ранее измерение хода подвижных частей и вжима контролировалось линейкой при слитом из бака выключателя масле. Входящее в комплект ЗИП выключателя типа ВГТ устройство для снятия осциллограммы движения контактов имело малую точность по сравнению с устройством ПКВ/М7.
Имея опыт эксплуатации приборов с 2016 года, с уверенностью можем рекомендовать использование данных приборов для проведения диагностики объектов энергетики.
Филиал АО "Россети Тюмень" - "Нижневартовские электрические сети"
У себя на Вахском районе электрических сетей нашего предприятия мы применяем приборы МИКО-2.3 2 шт., ПКВ/М7 1 шт. и МИКО-1 1 шт.
Работаем вашими приборами более 10 лет. Проверяем выключатели 6-110кВ типа ВГБ-35, С-35 с приводами ШПЭ-12 и ПП-67, ВМТ-110, ВГТ-110, трансформаторы ТМ-6-10 кВ, ТМГ 6-10кВ, разъединители 6-220 кВ различных типов.
В использовании все приборы достаточно удобны.
С помощью ваших приборов нами выявляется очень много неисправностей оборудования.
Точность показаний по сравнению с другими аналогами на высоком уровне. Могу смело рекомендовать ваши приборы другим организациям.
Т.Н. Ратников
Старший мастер группы РО Вахского РЭС НВЭС
В настоящее время в лаборатории высоковольтных испытаний, измерений и диагностики электроцеха Курской АЭС эксплуатируются два прибора МИКО-2.3.
Полный пакет документов, выходящий в комплект поставки приборов, позволил без проблем поставить их на метрологический учет в нашей организации.
За время практически ежедневной эксплуатации двух комплектов МИКО-2.3. в период с января 2019 года не выявлено серьезных недостатков и некачественных компонентов, из-за которых использование приборов стало бы невозможным.
Основными преимуществами приборов МИКО-2.3 по сравнению с традиционным методом измерений омического сопротивления методом вольтметра-амперметра являются простота использования и отсутствие ошибок при сборе измерительной схемы. Цифровая индикация результата измерений позволяет устранить субъективный фактор при считывании оператором показаний со стрелочных приборов и ошибки при вычислении результата. Малый вес компактность, отсутствие подвижных и хрупких деталей в составе прибора упрощает требования к перевозке на транспорте по территории ОРУ и перемещению вручную по главному корпусу АЭС.
В процессе работы с приборами на разных типах силового оборудования АЭС (от оборудования КРУ 0,4кВ и 6кВ, силовых трансформаторов 400кВА, электродвигателей всех мощностей до трансформаторов 630 000 кВА и силового оборудования ОРУ 330кВ и 750кВ) у персонала нашей лаборатории появилось несколько предложений по улучшению эксплуатационных характеристик МИКО-2.3.
Курская АЭС благодарит ООО «СКБ ЭП» за изготовление качественных приборов и проявленный интерес к опыту эксплуатации своих изделий, а также надеемся на появление новых разработок, которые заинтересуют специалистов электротехнических лабораторий различных предприятий.
Ю. Ю. Богомазов
Начальник лаборатории высоковольтных испытаний, измерений и диагностики
Мы используем файлы cookie. Продолжив использование сайта, вы соглашаетесь на обработку Ваших персональных данных с использованием данных файлов и Политикой конфиденциальности.
