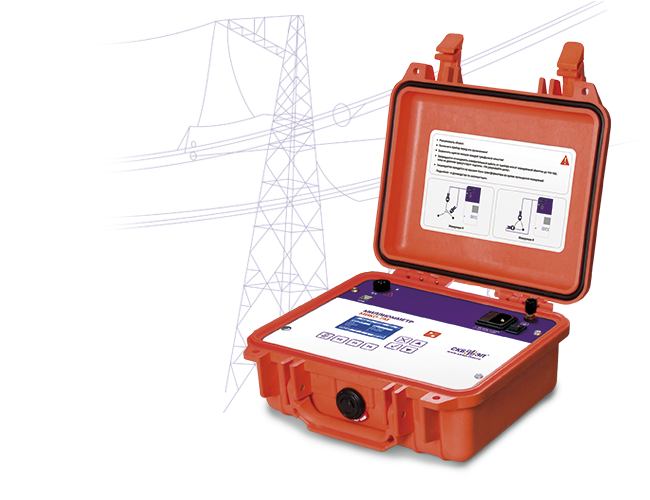

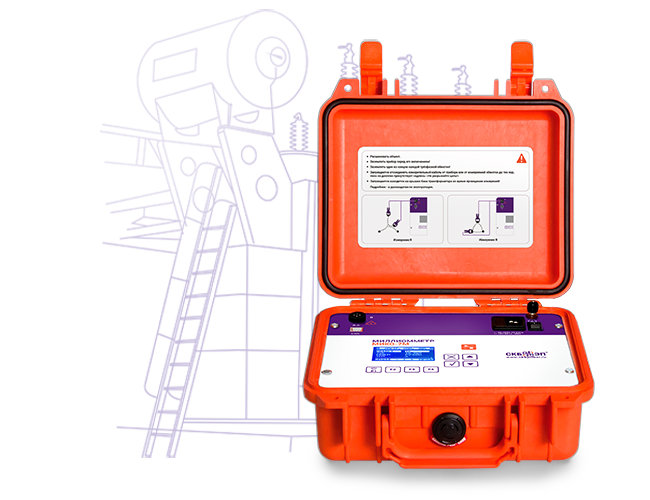

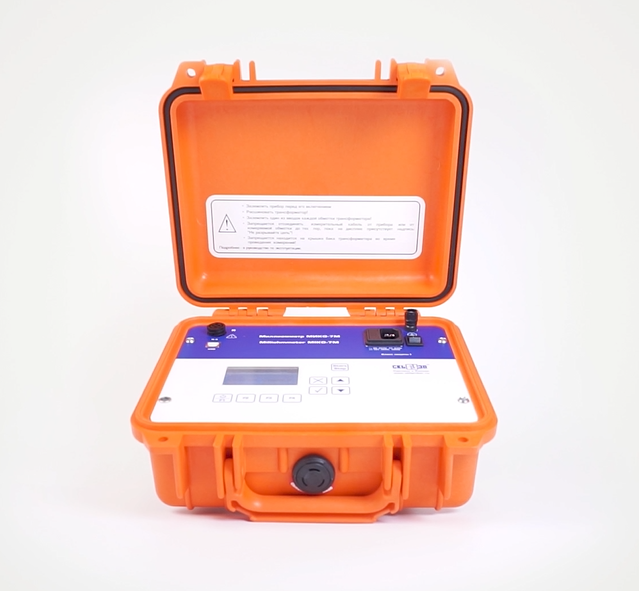

Миллиомметр МИКО-7М(А) предназначен для измерения сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне 1 μΩ ÷ 2 kΩ на токе 10А:
обмоток силовых и измерительных трансформаторов, электродвигателей, генераторов, линейных компенсаторов и иного оборудования с высокой индуктивностью;
контактов выключателей, резисторов, шин и других цепей, не содержащих индуктивность;
уравнивающих, токоограничивающие и других резисторы высоковольтных выключателей;
кабелей.
Смотрите подробный видео-обзор о миллиомметре МИКО-7М(А), который расположен над данным текстом, либо переходите на наш канал YouTube, смотрите видео и подписывайтесь.
В МИКО-7М(А) реализованы специализированные режимы измерения для различных конфигураций 5 объектов (резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор), учитывающие их специфические особенности. Наличие данной функции позволяет систематизировать результаты измерений, а также обеспечить комфортную работу с архивом.
Прибор автоматически учитывает конфигурацию объекта для настройки измерительных режимов.

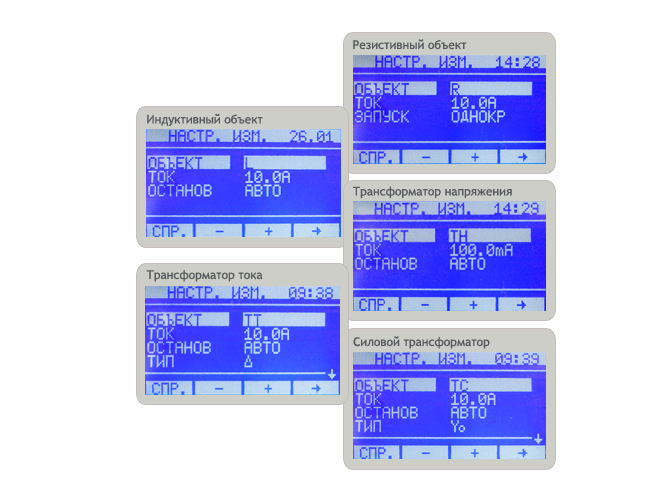

В зависимости от типа объекта можно выбрать специальный режим измерения. Например, для резистивного объекта:
АВТО: измерение запускается автоматически по замыканию измерительной цепи.
ОДНОКРАТНЫЙ: измерение запускается по команде Пользователя, при нажатии кнопки СТАРТ.
Для индуктивного объекта Пользователь может также выбрать один из двух режимов:
РУЧНОЙ: запуск и останов измерения осуществляются вручную, нажатием кнопки СТАРТ.
АВТО: запуск измерения осуществляется нажатием кнопки СТАРТ, а останов выполняется автоматически при достижении заданного критерия.
Запатентованный автоматический способ измерения для индуктивных объектов гарантирует наиболее высокую точность результатов в условиях сложной электромагнитной обстановки.

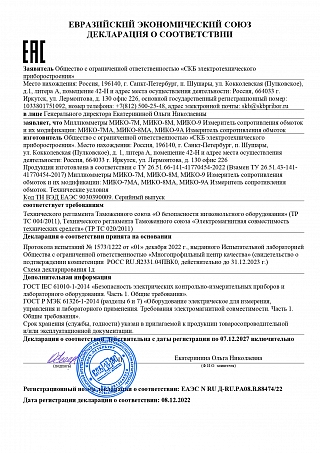

МИКО-7М(А) соответствует требованиям безопасности IEC 61010-1 и требованиям электромагнитной совместимости, которые предъявляются к оборудованию класса А по IEC 61326-1.
Прибор имеет высокую степень защиты:
от обрыва измерительного или сетевого кабелей;
от превышения измерительного тока;
от э.д.с. самоиндукции;
от перегрева.
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-7М(А) реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

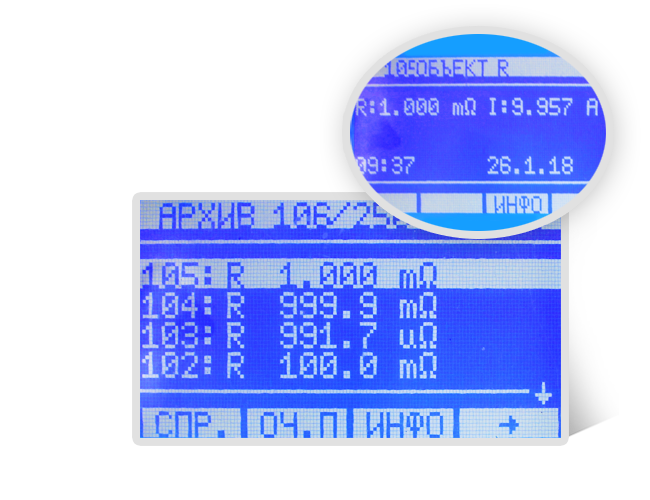

МИКО-7М(А) имеет встроенный архив до 200 измерений для просмотра, копирования или удаления данных, а благодаря возможности выбора объекта на стадии проведения измерения - результаты представлены более систематизировано, что облегчает взаимодействие с архивом.

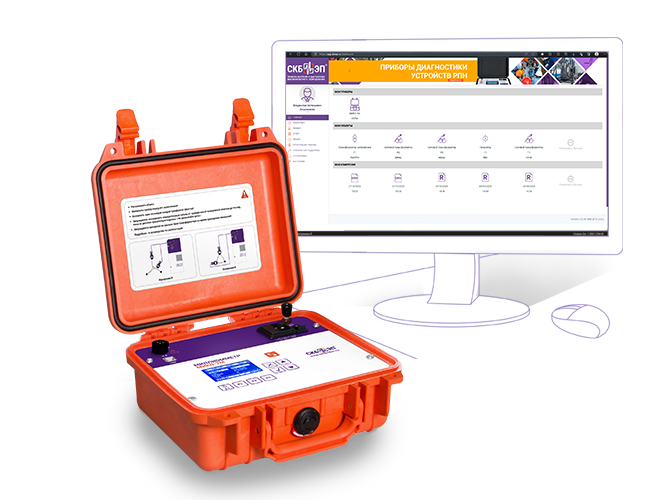

Полученные данные могут быть синхронизированы со специальным мобильным приложением или облаком посредством Bluetooth.
Мобильное приложение позволит вести и систематизировать базу замеров предприятия, предоставит дополнительные автоматические расчеты по измеренным данным, а также даст возможность управлять прибором удаленно.

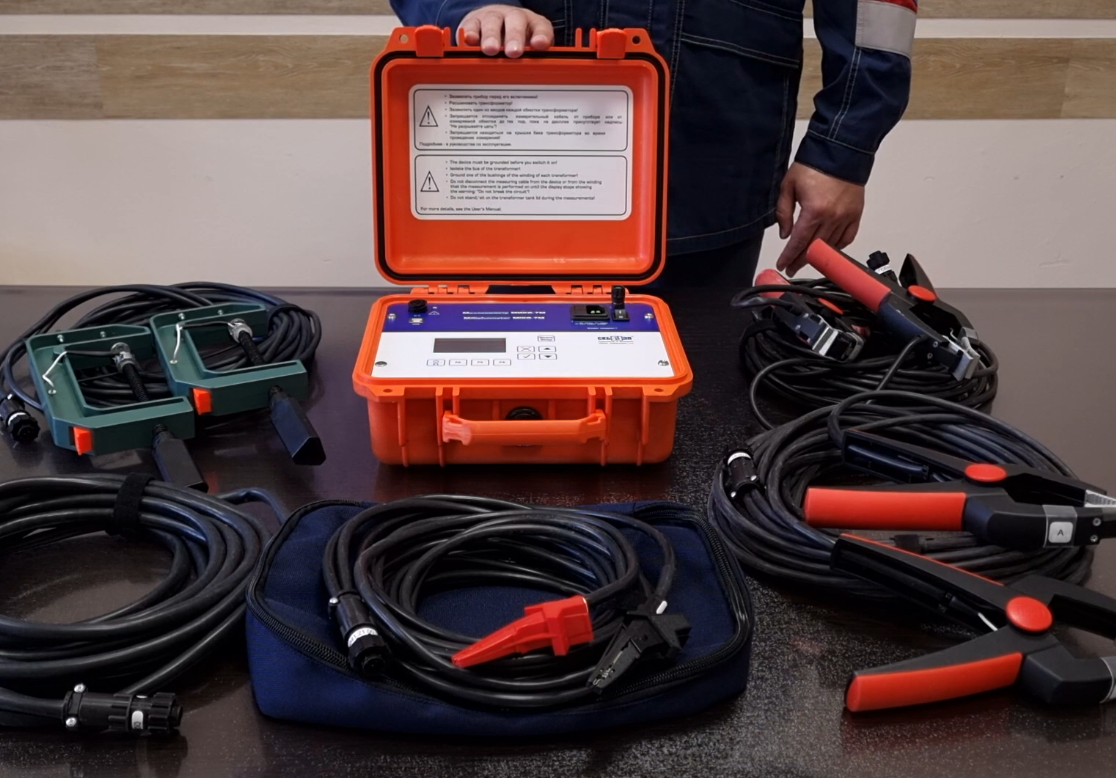

В стандартную комплектацию прибора МИКО-7М(А) не включен ни один измерительный кабель, что позволяет Заказчику выбрать именно тот комплект, который ему будет действительно необходим.

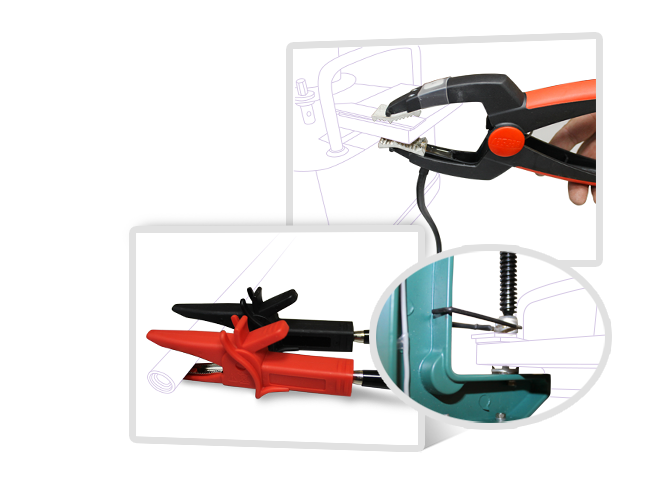

Для выбора Пользователя и удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:

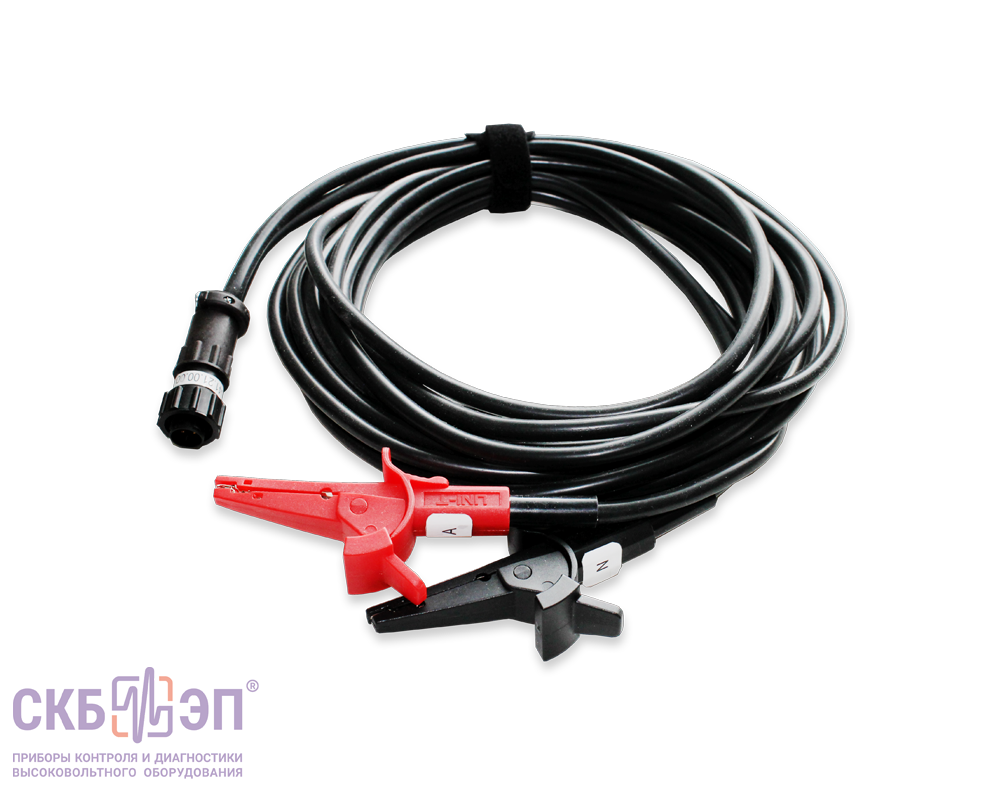

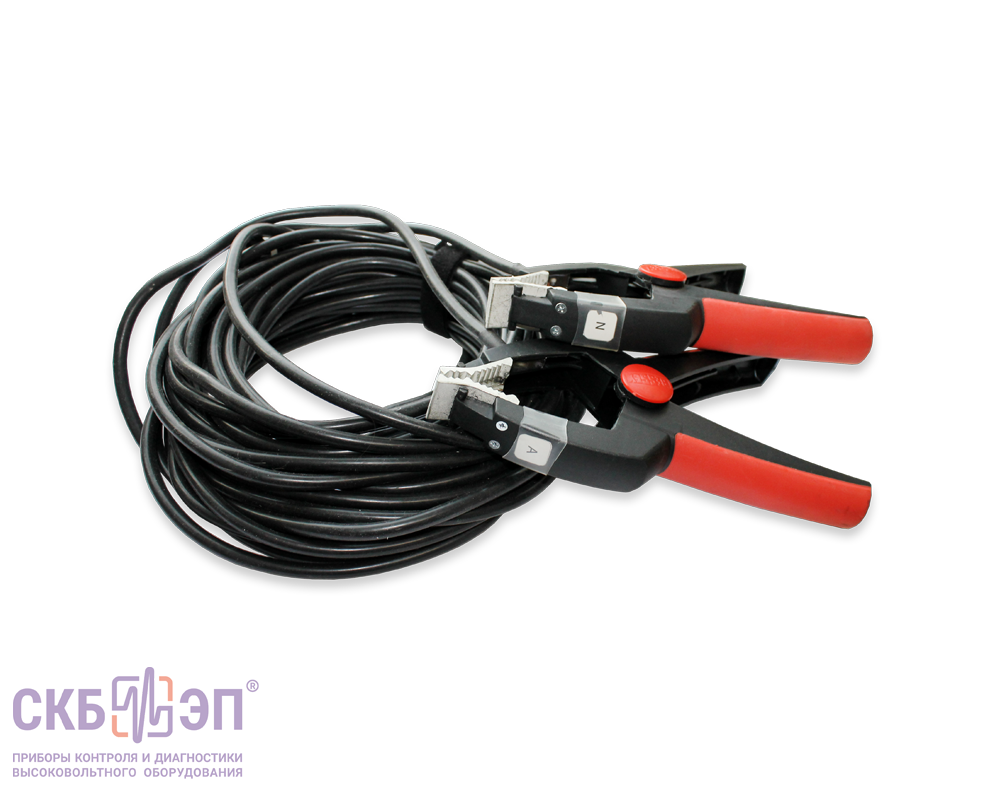

Измерительный кабель с зажимом типа "крокодил" длиной 8,5 м;

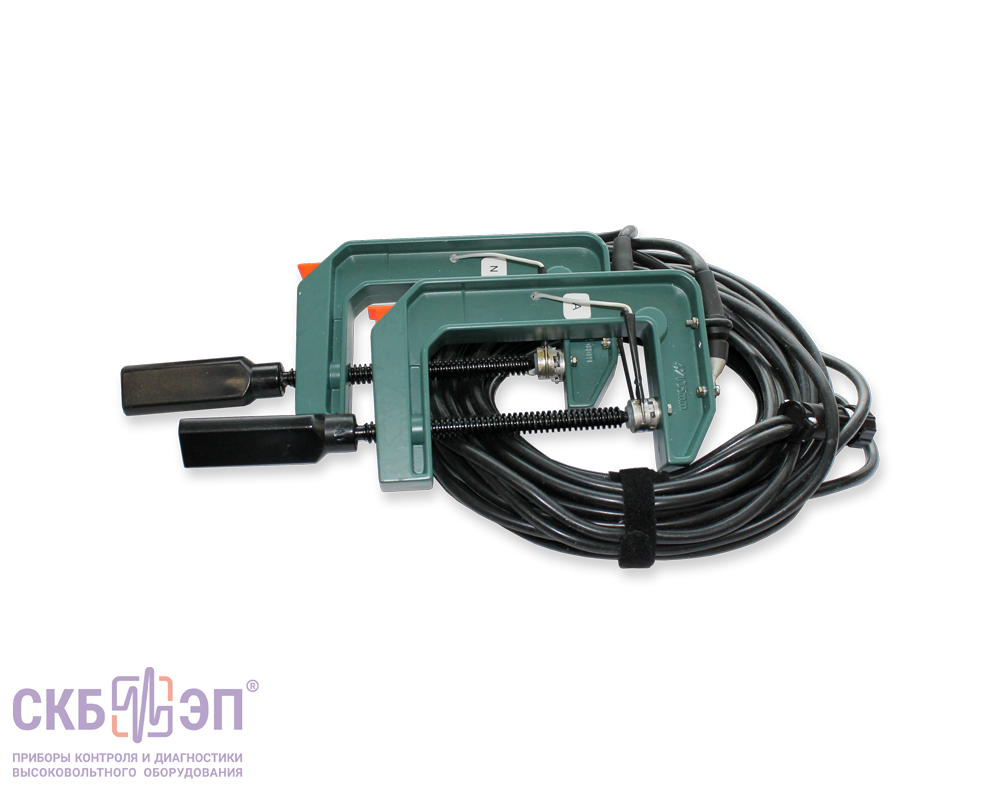

Измерительный кабель с зажимом типа "струбцина" длиной 8,5 м;
Измерительный кабель для измерения переходного сопротивления контактных соединений длиной 3,0 м;

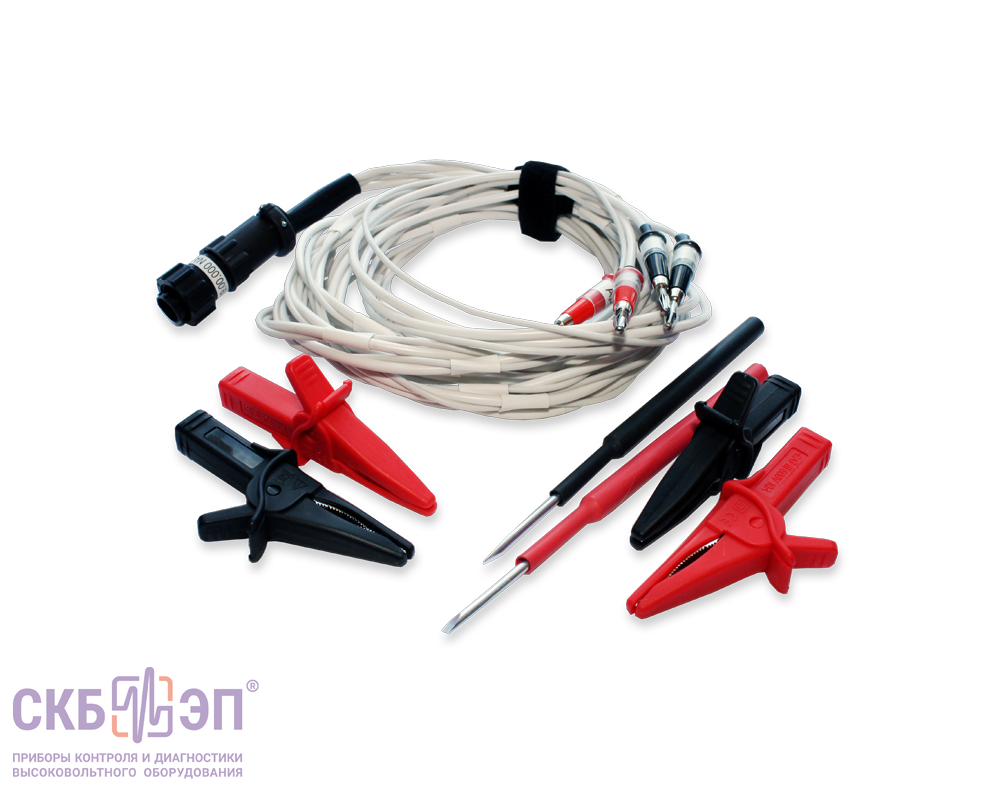

Измерительный кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения длиной 4,0 м.

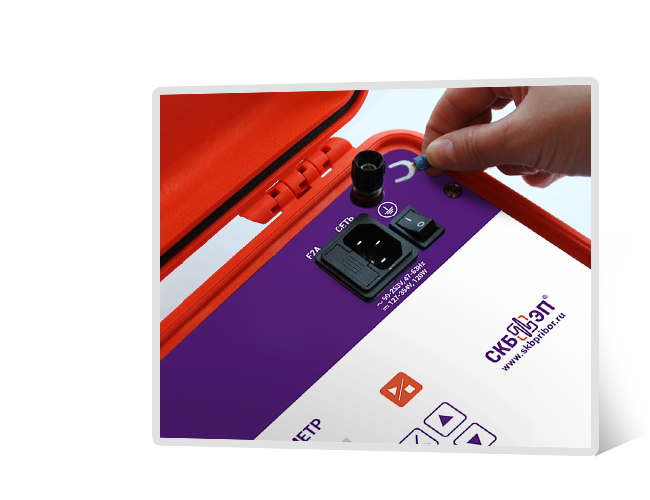

Миллиомметр МИКО-7М(А) имеет возможность питания от сети (~ 90-253 В, 47-63 Гц // = 127-354 В ), а также, для удобства выбора, представлен в двух модификациях: без встроенной аккумуляторной батареи (МИКО-7М) и со встроенным аккумулятором (МИКО-7МА).

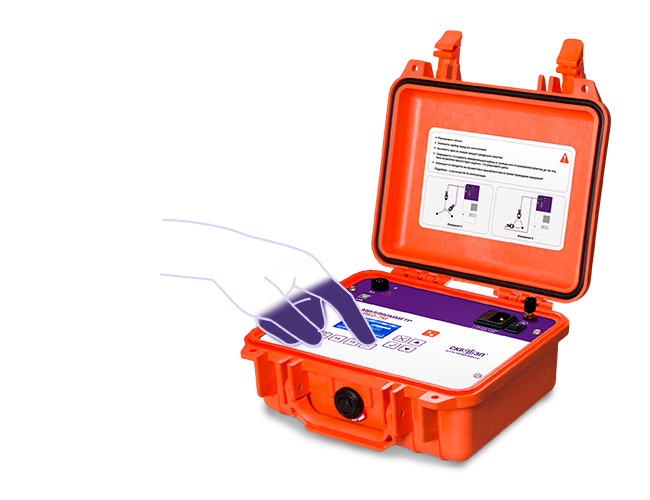

МИКО-7М(А) максимально прост в работе, а также имеет понятный интерфейс, что будет очень удобно пользователям.
Кроме того, диапазон температуры эксплуатации - от -20 °С до + 55 °С позволяет работать с прибором в сложных погодных условиях, гарантируя заявленную точность результатов.
Характеристики
Значение
Диапазон измерений
1 μΩ ÷ 2 kΩ
Разрешающая способность
0,1 μΩ
Точность
±(0,1%+0,5 μΩ)

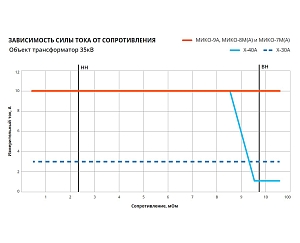

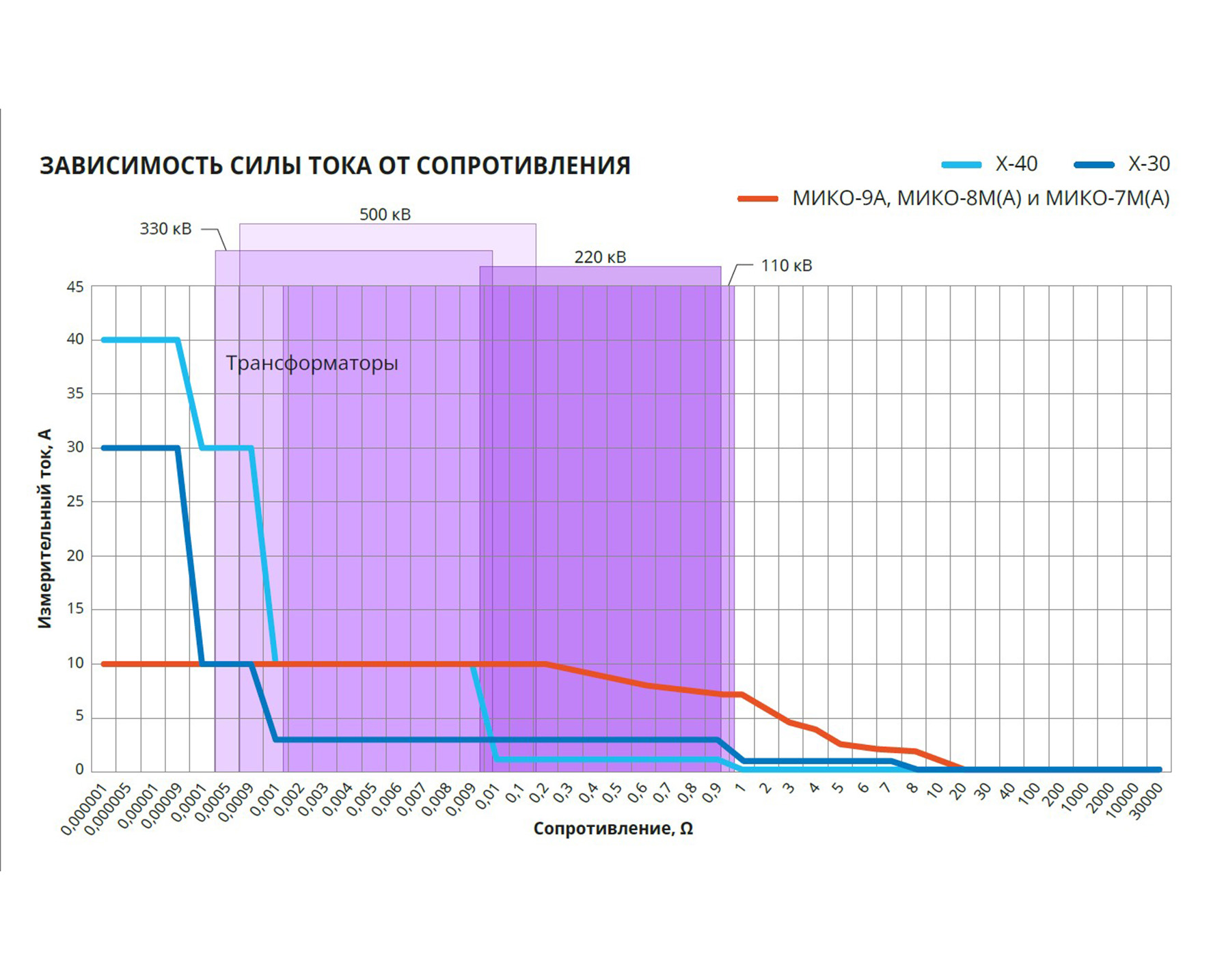

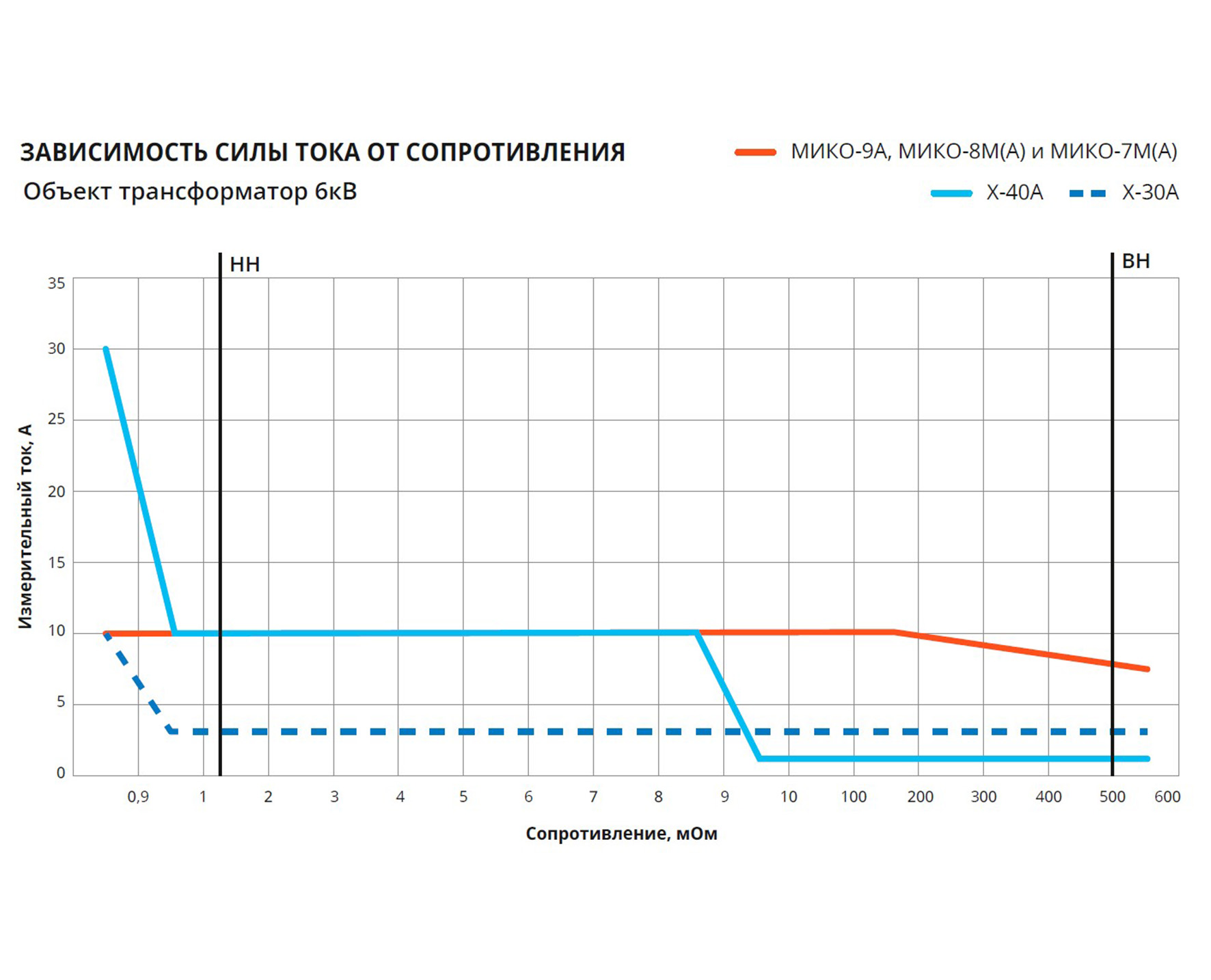

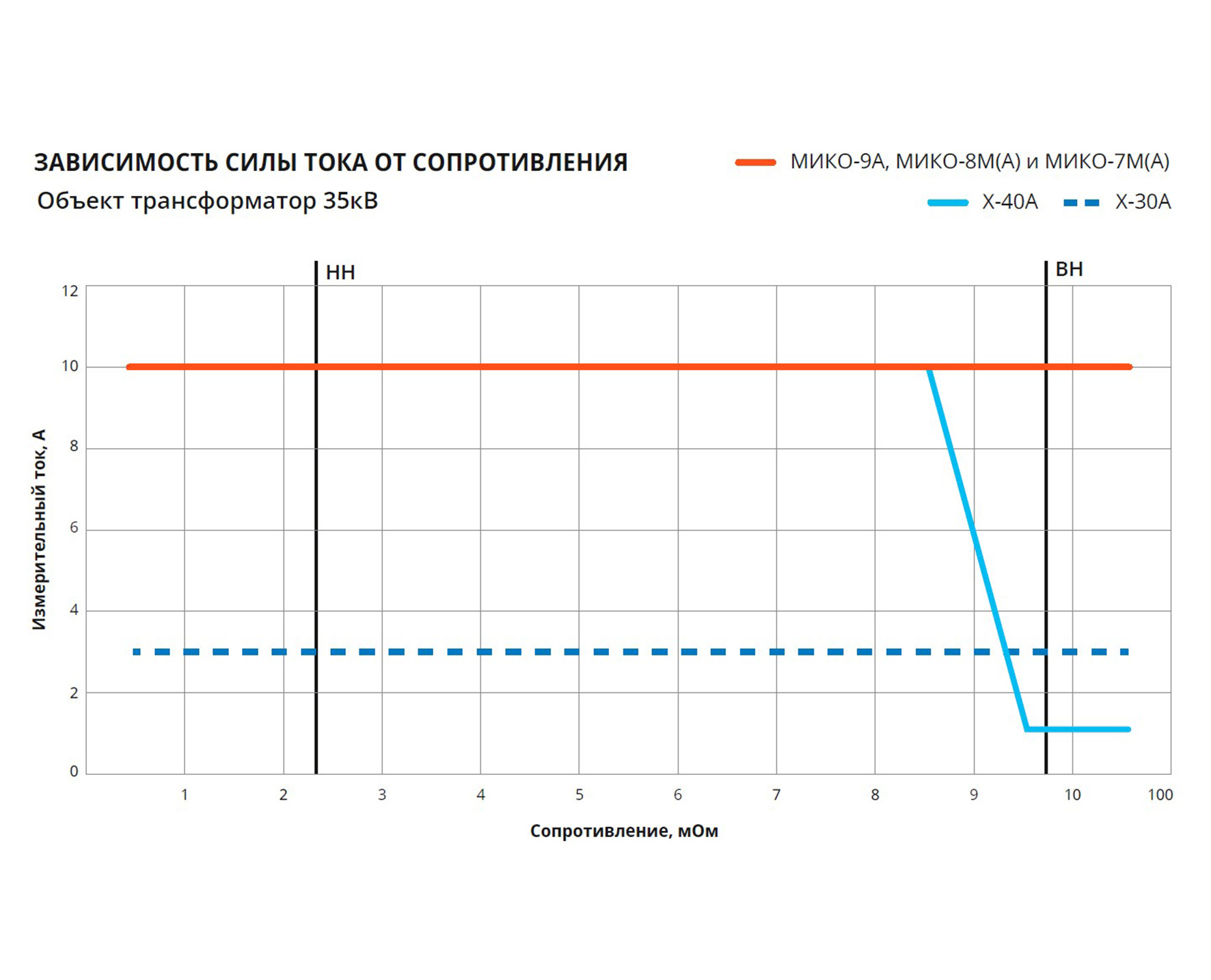

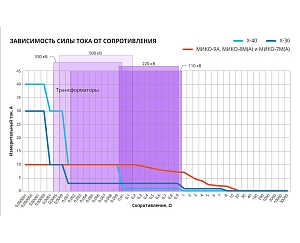

Диапазон измерительного тока
0,01 ÷ 10 A
Количество цифр на выходе результата измерения
5
МИКО-7МА: Питание (встроенная батарея)
Литий-ионная
МИКО-7МА: Время заряда аккумулятор
3 ч
МИКО-7МА: Продолжительность непрерывной работы батареи
8 ч
Встроенная память
до 200 измерений
Связь с ПК
USB кабель, Bluetooth
Дисплей
Монохромный графический, 128 x 64 точек
Потребляемая мощность
120 Вт
Выходная мощность
60 Вт
Питание (сетевое напряжение)
~ 90-253 В, 47-63 Гц = 127-354 В
Габариты
270x250x130 мм
МИКО-7МА: Масса прибора
4,0 кг
МИКО-7М: Масса прибора
2,7 кг
Защита от окружающей среды
IP 67 (крышка прибора закрыта) IP 40 (крышка прибора открыта)
Диапазон температуры при работе с прибором
от -20 °C до +55 °C
Гарантийный период на измерительный блок
3 года
Гарантийный период на встроенный аккумулятор
Не распространяется
Срок эксплуатации измерительного блока
10 лет
Срок эксплуатации встроенного аккумулятора
1 год
Межкалибровочный период
3 года
Межповерочный период
3 года
Язык интерфейса и руководства пользователя
Русский / Английский
Стандартная комплектация
Фото
Наименование, Индекс
Применение
Измерительный блок МИКО-7М или МИКО-7МА
048.00.00.000 или 048.00.00.000-01
Измерительный блок МИКО-7М или МИКО-7МА
048.00.00.000 или 048.00.00.000-01
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр.
Кабели измерительные по заказу
Кабели измерительные по заказу
Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды. Выберите не менее одного измерительного кабеля (см. ниже "Дополнительная комплектация (по заказу)").
Кабель сетевой
018.09.00.000
Кабель сетевой
018.09.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м. Вес 0,24 кг.
Провод заземления
010.01.00.000
Провод заземления
010.01.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2,24 м. Вес 0,08 кг.
Эквивалент нулевого сопротивления
023.15.00.000
Эквивалент нулевого сопротивления
023.15.00.000
Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.

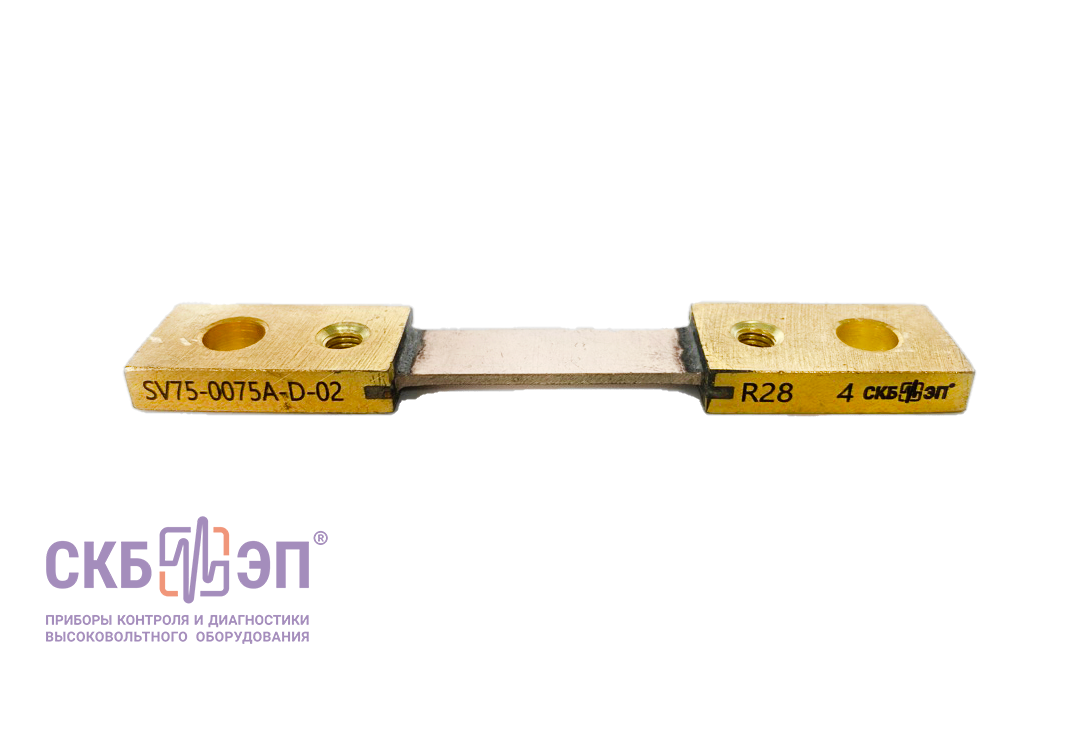

Шунт 75ШСМ М3, 75-0,5
Шунт 75ШСМ М3, 75-0,5
Проверка работоспособности. Величина 1 мОм ± 0,5%.
Предохранитель ВП2Б-1В-2А (2 шт.)
Предохранитель ВП2Б-1В-2А (2 шт.)
Для защиты источника питания.
Сумка для комплекта крепежных изделий
126.06.02.000
Сумка для комплекта крепежных изделий
126.06.02.000
Дополнительная комплектация (по заказу)
Фото
Наименование, Индекс
Применение

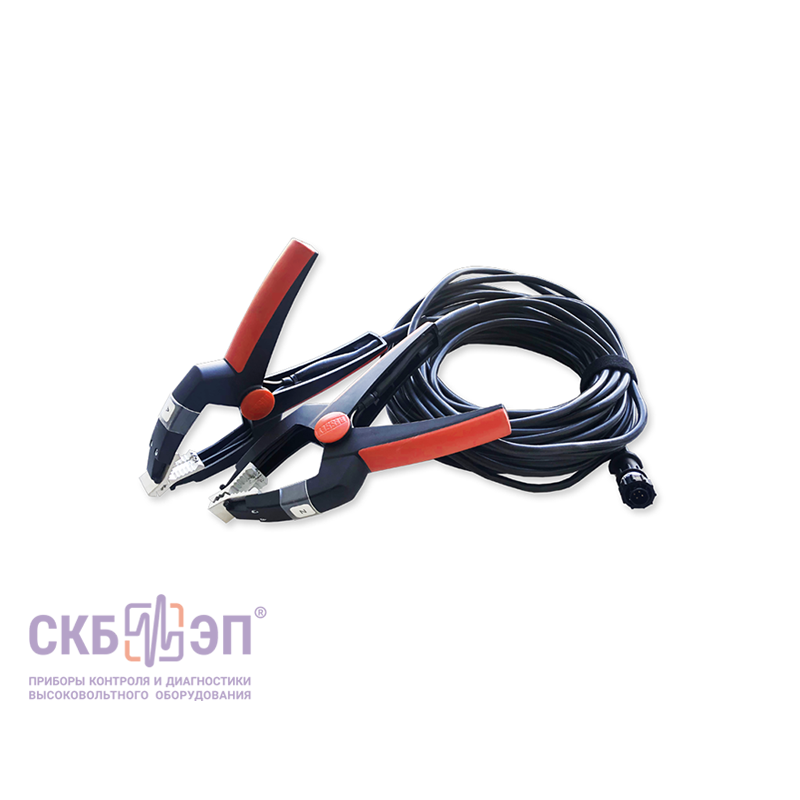

Кабель измерительный
041.18.00.000
Кабель измерительный
041.18.00.000
Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5 м. Вес 1,72 кг.
Кабель измерительный
041.22.00.000
Кабель измерительный
041.22.00.000
Модификация кабеля 041.18.00.000 для использования на трансформаторах, выводы которых расположены близко друг к другу. Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5 м.
Кабель измерительный
041.30.00.000
Кабель измерительный
041.30.00.000
Кабель для подключения к вводам трансформатора, выводы которых расположены близко друг к другу. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 50 мм. Длина 3,5 м. Вес 0,76 кг.
Кабель измерительный
041.19.00.000
Кабель измерительный
041.19.00.000
Кабель для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток ТТ и ТН. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами "банан", на которые устанавливаются съемные щупы с диаметром штекера 3мм (2 шт.), а также зажимы типа "крокодил" с зевом 25мм (2 шт.). Длина 3,0 м. Вес 0,5 кг.
Кабель измерительный
041.29.00.000
Кабель измерительный
041.29.00.000
Измерительный кабель для подключения к вводам трансформатора, выводы которых расположены близко друг к другу. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 3,5 м. Вес 0.92 кг.
Кабель измерительный
041.26.00.000
Кабель измерительный
041.26.00.000
Кабель выступает в качестве альтернативы измерительному кабелю 041.18.00.000. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа струбцина с зевом до 103 мм. Длина 8,5 м. Вес 2,26 кг.
Кабель измерительный для ТТ и ТН
041.21.00.000
Кабель измерительный для ТТ и ТН
041.21.00.000
Кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 25 мм. Длина 4,0 м. Вес 0,61 кг.
Кабель измерительный
041.28.00.000
Кабель измерительный
041.28.00.000
Кабель для измерения электрического сопротивления в местах с затрудненным доступом. Конструкция наконечника штыревая - подпружиненная. Длина 3 м, вес 0,54 кг.
Удлинитель к измерительным кабелям
031.20.00.000
Удлинитель к измерительным кабелям
031.20.00.000
Рекомендован к совместному применению с измерительными кабелями 041.18.00.000 (зев до 80 мм.), 041.22.00.000 (зев до 80 мм) и 041.26.00.000 (зев до 103 мм.). Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес 1,18 кг.
Переходник для образцовой катушки
023.12.00.000
Переходник для образцовой катушки
023.12.00.000
Для поверочных лабораторий: проведение поверки / калибровки прибора (комплект из 2 шт.). Длина 0,025 м + 0,16 м. Вес 0,04 кг.
Сумка для кабелей и документации
126.06.00.000
Сумка для кабелей и документации
126.06.00.000
Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-7М (МИКО-7МА).
Штанга-манипулятор
010.41.00.000 010.41.00.000-01 010.41.00.000-02
Штанга-манипулятор
010.41.00.000 010.41.00.000-01 010.41.00.000-02
Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников.
Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака.
Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.
ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг);

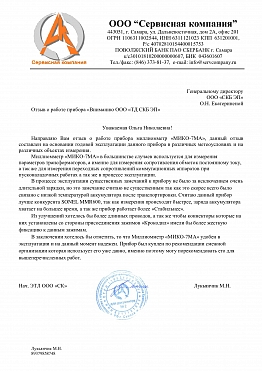

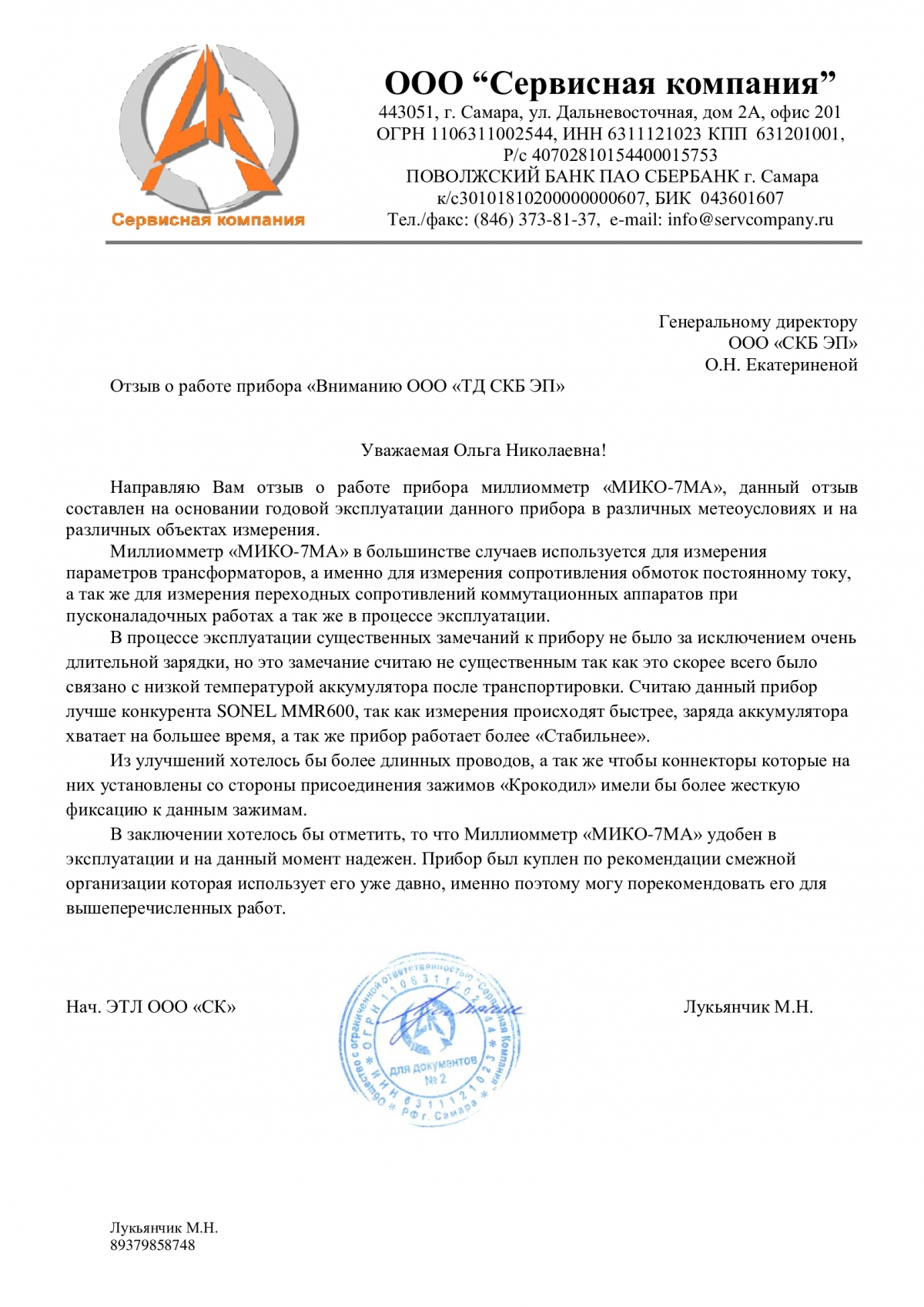

Направляю Вам отзыв о работе прибора миллиомметр «МИКО-7МА», данный отзыв составлен на основании годовой эксплуатации данного прибора в различных метеоусловиях и на различных объектах измерения.
Миллиомметр «МИКО-7МА» в большинстве случаев используется для измерения параметров трансформаторов, а именно для измерения сопротивления обмоток постоянному току, а так же для измерения переходных сопротивлений коммутационных аппаратов при пусконаладочных работах а так же в процессе эксплуатации.
В процессе эксплуатации существенных замечаний к прибору не было за исключением очень длительной зарядки, но это замечание считаю не существенным так как это скорее всего было связано с низкой температурой аккумулятора после транспортировки. Считаю данный прибор лучше конкурента SONEL MMR600, так как измерения происходят быстрее, заряда аккумулятора хватает на большее время, а так же прибор работает более «Стабильнее».
[Комментарий производителя]: Согласно требованиям эксплуатации, которые отражены в документации поставляемой с прибором: «Процесс заряда аккумуляторной батареи прибора МИКО-7М(А), после длительного хранения может быть долгим - до 48 часов…».
Из улучшений хотелось бы более длинных проводов, а так же чтобы коннекторы которые на них установлены со стороны присоединения зажимов «Крокодил» имели бы более жесткую фиксацию к данным зажимам.
[Комментарий производителя]: Компания СКБ ЭП реализует широкий ассортимент измерительных кабелей разной длины, типа фиксации и исполнения, с которым можно ознакомится на сайте в разделе комплектации конкретного прибора. Кроме того, мы всегда можем разработать измерительный кабель под заказ по параметрам Заказчика.

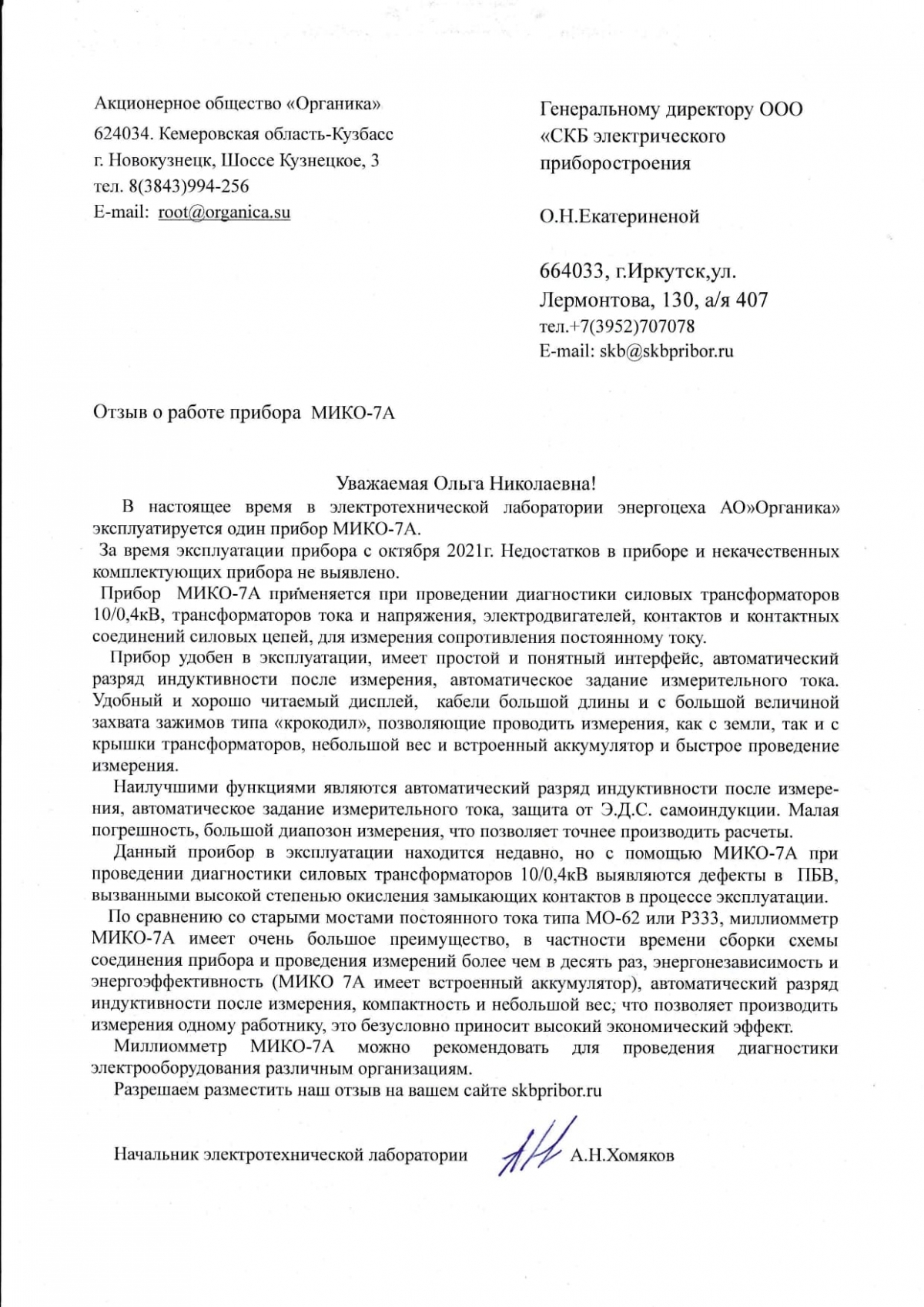

В настоящее время в электротехнической лаборатории энергоцеха АО «Органика» эксплуатируется один прибор МИКО-7МА.
За время эксплуатации прибора с октября 2021 г. недостатков в приборе и некачественных комплектующих прибора не выявлено.
Прибор МИКО-7МА применяется при проведении диагностики силовых трансформаторов 10/0,4кВ, трансформаторов тока и напряжения, электродвигателей, контактов и контактных соединений силовых цепей, для измерения сопротивления постоянному току.
...
Данный прибор в эксплуатации находится недавно, но с помощью МИКО-7МА при проведении диагностики силовых трансформаторов 10/0,4кВ выявляются дефекты в ПБВ, вызванными высокой степенью окисления замыкающих контактов в процессе эксплуатации.
А.Н. Хомяков
Начальник электротехнической лаборатории
На сегодняшний день в электротехнической лаборатории ООО «Ангарск Монтажэнергоремонт» на эксплуатации находятся приборы: МИКО-8, МИКО-7МА.
В 2017 году нашей компанией, был приобретен миллиомметр МИКО-8. Прибор приобретался на замену моста постоянного тока Р48ЗЗ. За период 2017-2019 годы было произведено большое количество ремонтов трансформаторов и электродвигателей. При проведении испытаний прибор показал свою надежность, стабильность работы, удобства использования. Единственным неудобством являлось отсутствие встроенного аккумулятора, для возможности автономной работы. В результате в 2019 году был приобретен прибор МИКО-7МА..
[Комментарий производителя]: Миллиомметр МИКО-8 является одной из первых модификаций, который в настоящий момент снят с производства, в приборе действительно отсутствовал встроенный аккумулятор, что было учтено в современных модификациях: МИКО-7МА, МИКО-8МА и МИКО-9МА.
За время использования прибор МИКО-7МА зарекомендовал себя с положительной стороны. Применение прибора МИКО-7МА и МИКО-8 дало сокращение времени при производстве измерений. При использовании МИКО-7МА со встроенным аккумулятором дало возможность автономной работы.

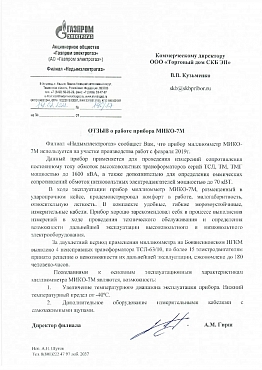

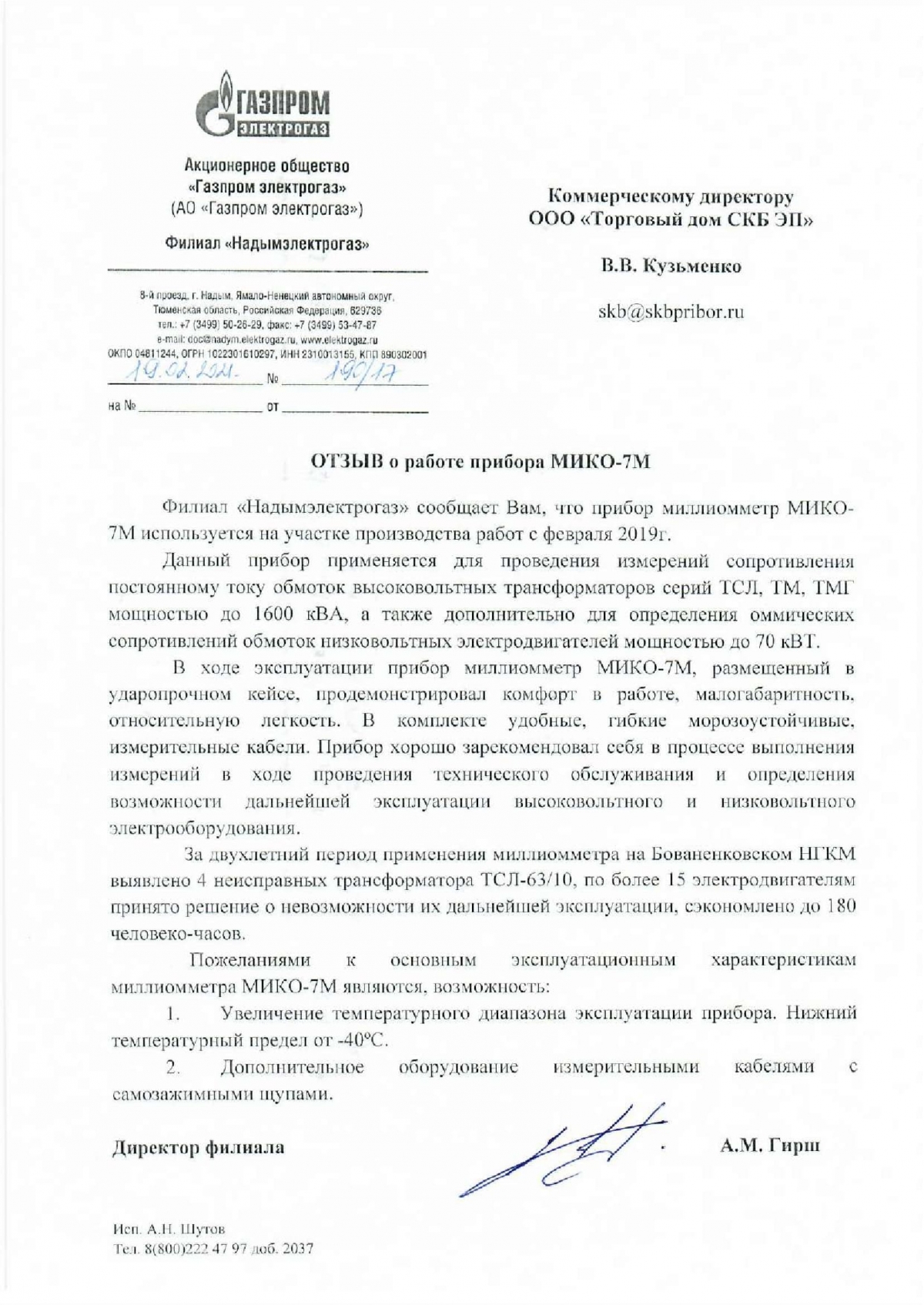

Филиал «Надымэлектрогаз» сообщает Вам, что прибор миллиомметр МИКО-7М используется на участке производства работ с февраля 2019г.
Данный прибор применяется для проведения измерений сопротивления постоянному току обмоток высоковольтных трансформаторов серий ТСЛ, ТМ, ТМГ мощностью до 1600 кВА, а также дополнительно для определения оммических сопротивлений обмоток низковольтных электродвигателей мощностью до 70 КВТ.
За двухлетний период применения миллиомметра на Бованенковском НГКМ выявлено 4 неисправных трансформатора ТСЛ-6З/10, по более 15 электродвигателям принято решение о невозможности их дальнейшей эксплуатации, сэкономлено до 80 человеко-часов.
Пожеланиями к основным эксплуатационным характеристикам миллиомметра МИКО-7М являются возможность:
1. Увеличение температурного диапазона эксплуатации прибора. Нижний температурный предел от -400С.
[Комментарий производителя]: Прибор МИКО-7М прошел сертификацию при температуре эксплуатации -20 до +55 0С. Увеличение температурного диапазона эксплуатации прибора в данном исполнении невозможно из-за встроенного литий-ионного аккумулятора для модификации МИКО-7МА, а также измерительных шунтов, которые позволяют проводить измерения с минимальной погрешностью.
2. Дополнительное оборудование измерительными кабелями с самозажимными щупами.
[Комментарий производителя]: Комплектация миллиметра МИКО-7М достаточно разнообразна и находится в открытом доступе на официальном сайте, если из представленного ассортимента Вам не удается найти нужный тип исполнения, мы готовы реализовать индивидуальный измерительный кабель по Вашим параметрам и требованиям по заказу.

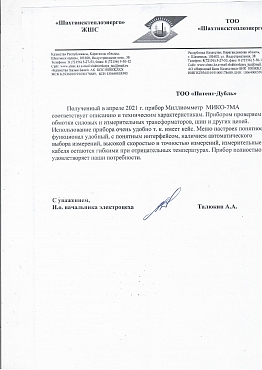

Полученный в апреле 2021 г. Прибор Миллиомметр МИКО-7МА соответсвует описанию и техническим характеристикам. Прибором проверяем обмотки силовых и измерительных трансформаоров, шин и других цепей. Использование прибора очень удобно т.к. имеет кейс. Меню настроек понятное, функционал удобный, с понятным интерфейсом, наличием автоматического выбора измерений, высокой скоростью и точностью измерений, измерительные кабеля остаются гибкими при отрицательных температурах. Прибор полностью удовлетворяет наши потребности.
Филиал ПАО «ФСК ЕЭС» Ямало-Ненецкое ПМЭС благодарят Вашу компанию ООО «СКБ ЭП» за плодотворное сотрудничество в области поставок измерительных приборов для диагностики высоковольтного оборудования, за оперативную, профессиональную работу и индивидуальный подход, а также за высокое качество оборудования и комплектующих к нему.
В нашем предприятии находятся в эксплуатации приборы производства ООО «СКБ ЭП», такие как МИКО (10шт.), и ПКВ (10 шт.) Данные приборы задействованы для определения качества ремонтов высоковольтных выключателей и разъединителей. С их помощью проверяется переходное сопротивление токоведущего контура, временные и скоростные характеристики выключаталей.
Приборы очень удобны в эксплуатации, позволяют выявить ухудшенное состояние контактных соединителей на выключателях, разъединителях, экономят время на выявление дефекта, предотвращение аварий и технологических нарушений. Дефекты выявляются периодически, что позволяет вовремя запланировать необходимые ремонтные работы и поддерживать оборудование в исправном рабочем состоянии.
Рекомендуем данные приборы для работы в организациях, эксплуатирующих высоковольтное оборудование.
Благодарим за помощь в решение наших производственных задач и искренне надеемся на дальнейшее взаимовыгодное сотрудничество.
С.И. Кандиано
Исполняющий обязанности главного инженера-заместителя директора

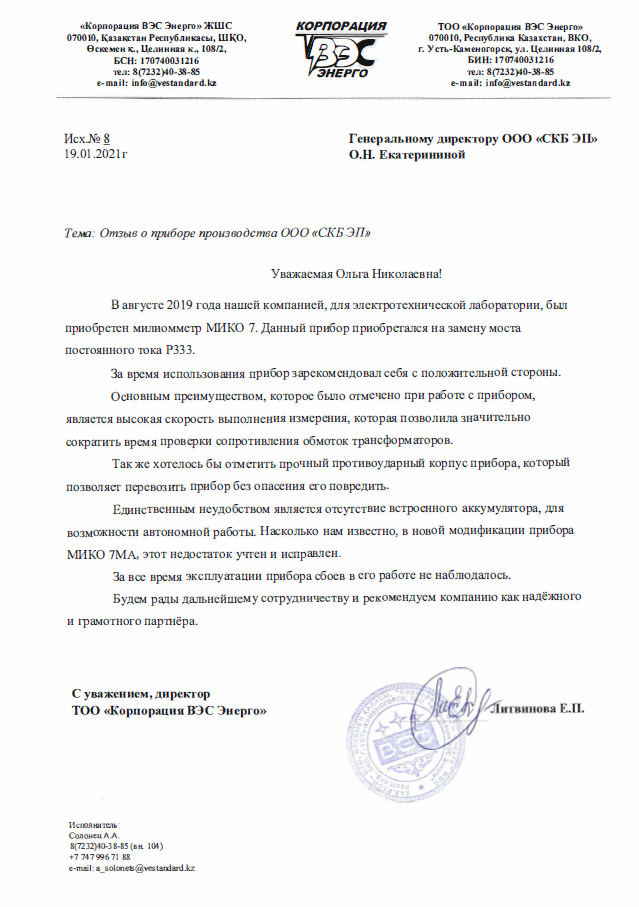

В августе 2019 года нашей компанией был приобретён миллиомметр МИКО-7 для электротехнической лаборатории. Данный прибор приобретался на замену моста постоянного тока Р333.
За время использования прибор зарекомендовал себя с положительной стороны.
Основным преимуществом, которое было отмечено при работе с прибором, является высокая скорость выполнения измерения, которая позволила значительно сократить время проверки сопротивления обмоток трансформаторов.
Также хотелось бы отметить прочный противоударный корпус прибора, который позволяет перевозить прибор без опасения его повредить.
Единственным неудобством является отсутствие встроенного аккумулятора для возможности автономной работы. Насколько нам известно, в новой модификации прибора МИКО-7М(А) этот недостаток учтён и исправлен.
За всё время эксплуатации прибора сбоев в его работе не наблюдалось.
Будем рады дальнейшему сотрудничеству и рекомендуем компанию как надёжного и грамотного партнёра.

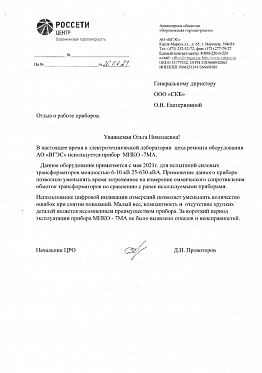

В настоящее время в электротехнической лаборатории цеха ремонта оборудования АО "ВГЭС" используется прибор МИКО-7МА.
Данное оборудование применяется с мая 2021 г. для испытаний силовых трансформаторов мощностью 6-10 кВ 25-630 кВА. Применение данного прибора позволило уменьшить время, затраченное на измерение омического сопротивления обмоток трансформаторов по сравнению с ранее используемыми приборами.
Использование цифровой индикации измерений позволяет уменьшить количество ошибок при снятии показаний. Малый вес, компактность и отсутствие хрупких деталей является несомненным преимуществом прибора. За короткий период эксплуатации прибора МИКО-7МА не было выявлено отказов и неисправностей.

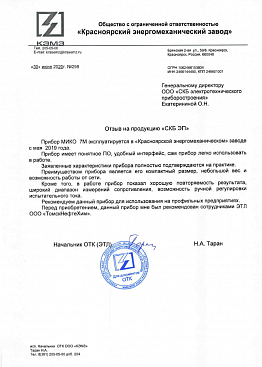

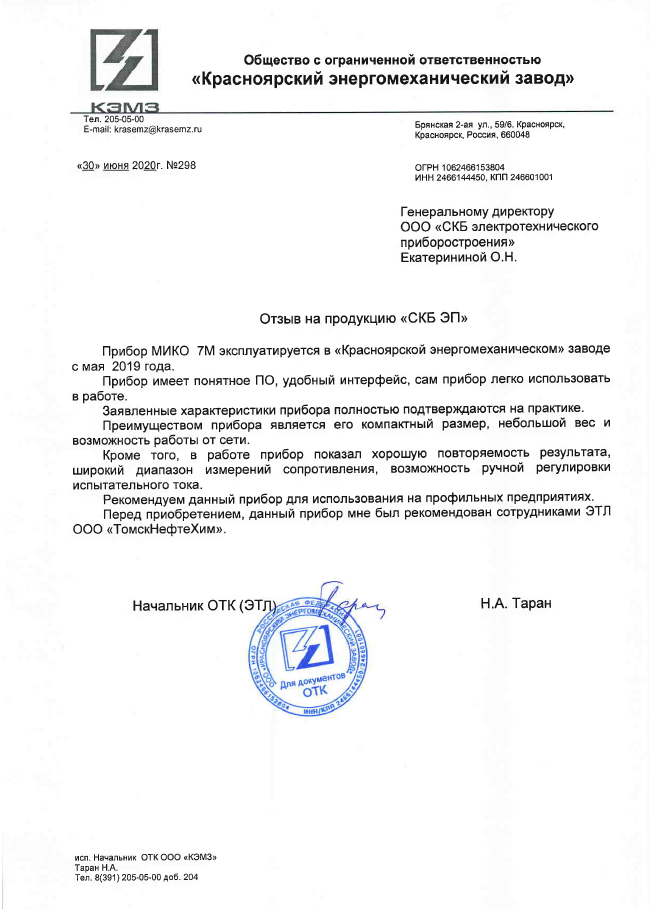

Прибор МИКО-7М эксплуатируется на Красноярском энергомеханическом заводе с мая 2019 года.
Прибор имеет понятное ПО, удобный интерфейс, сам прибор легко использовать в работе.
Заявленные характеристики прибора полностью подтверждаются на практике.
Преимуществом прибора является его компактный размер, небольшой вес и возможность работы от сети.
Кроме того, в работе прибор показал хорошую повторяемость результата, широкий диапазон измерений сопротивления, возможность ручной регулировки испытательного тока.
Рекомендуем данный прибор для использования на профильных предприятиях.
Перед приобретением данный прибор мне был рекомендован сотрудниками ЭТЛ ООО "ТомскНефтеХим".
ОИЗП ПО "Уфимские городские электрические сети" ООО "Башкирэнерго"
Применение приборов МИКО-7 и МИКО-2.З в стационарной испытательной лаборатории сократило время испытания силовых и измерительных трансформаторов и повысило точность измерений.
Применение прибора ПКР-2 заметно ускорило снятие круговых диаграмм на переключающих устройствах силовых трансформаторов. При оформлении результатов проверки все данные и графики из прибора легко перенести в протокол, что тоже экономит время.
Прибор ПКВ/М7 в ПО "УГЭС" на протяжении многих лет используется отделом подстанций для оценки состояния коммутационных аппаратов, тем самым снижая аварийность своевременным устранением выявленных дефектов.
Все приборы выполнены из хороших материалов, комплектуются качественными проводами и разъёмами. Удобный интерфейс и понятная инструкция по эксплуатации позволяют быстро разобраться с процессом измерения.
За всё время эксплуатации приборов производства ООО "СКБ ЭП", имеющихся в ПО "УГЭС" серьёзных поломок не зафиксировано.
Заместитель главного инженера по распределительным сетям ПО "УГЭС"
Р.Р. Зинуров
