Система мониторинга высоковольтных выключателей УМВВ-1.1НОВАЯ РАЗРАБОТКА

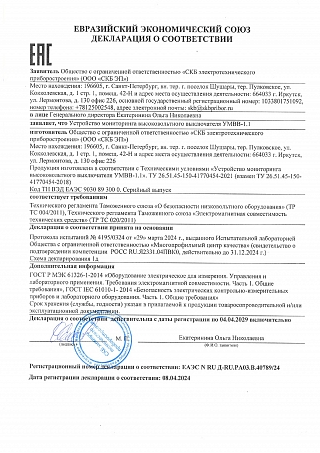

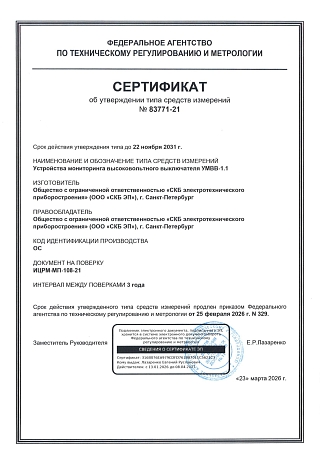

Сертификаты

  • Соответствует требованиям безопасности

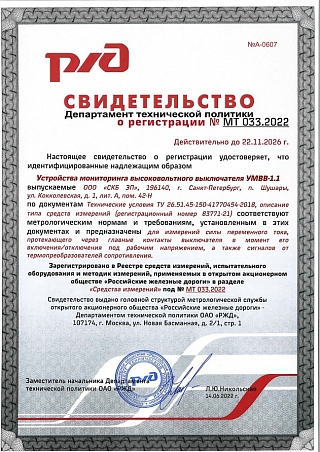

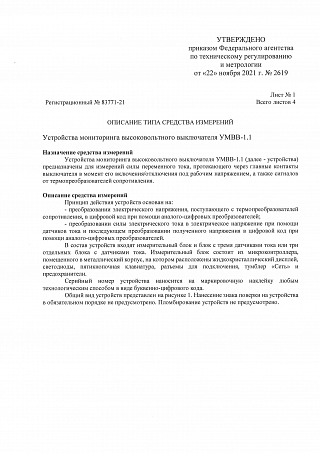

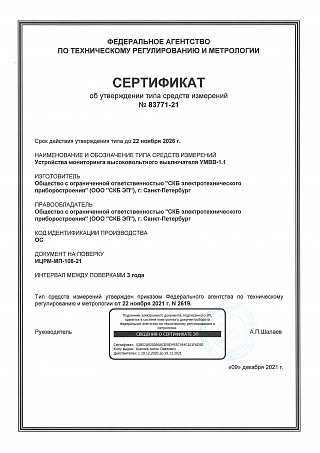

  • Внесен в Госреестр РФ
  • Соответствует требованиям Таможенного союза или Евразийского экономического союза

Мониторинг коммутационного ресурса высоковольтных выключателей всех классов напряжения

Подробнее

Непрерывный мониторинг с дополнительным функционалом

Подробнее

Доступные и понятные места установки

Подробнее

"Пассивная" эксплуатация и регистрация событий

Подробнее

Встроенная самодиагностика

Подробнее

Режим аварийного информирования и фиксация КЗ

Подробнее

Локальна или удаленная настройка параметров

Подробнее

Соответствие нормативным документам и требованиям безопасности

Подробнее

Эксплуатация в любых погодных условиях

Подробнее

Новая разработка УМВВ-1.1 осуществляет онлайн мониторинг коммутационного ресурса высоковольтных выключателей всех классов напряжения (с общим или раздельным приводом), который рассчитывается на основе степени износа их контактов.

  • обеспечивает возможность принятия профилактических мер до наступления аварии (сбоя);
  • оптимизирует процедуру повторных осмотров исходя из фактического состояния;
  • оптимизирует / сокращает расходы на замену / ремонт.

Устройство даёт дополнительную информацию о необходимости проведения технического обслуживания механических элементов или замены дугогасительного контакта / камеры высоковольтного выключателя, что снижает потребность в лишних выводах в ремонт. Это позволяет использовать более экономически эффективный подход и проводить техническое обслуживание "по мере необходимости".

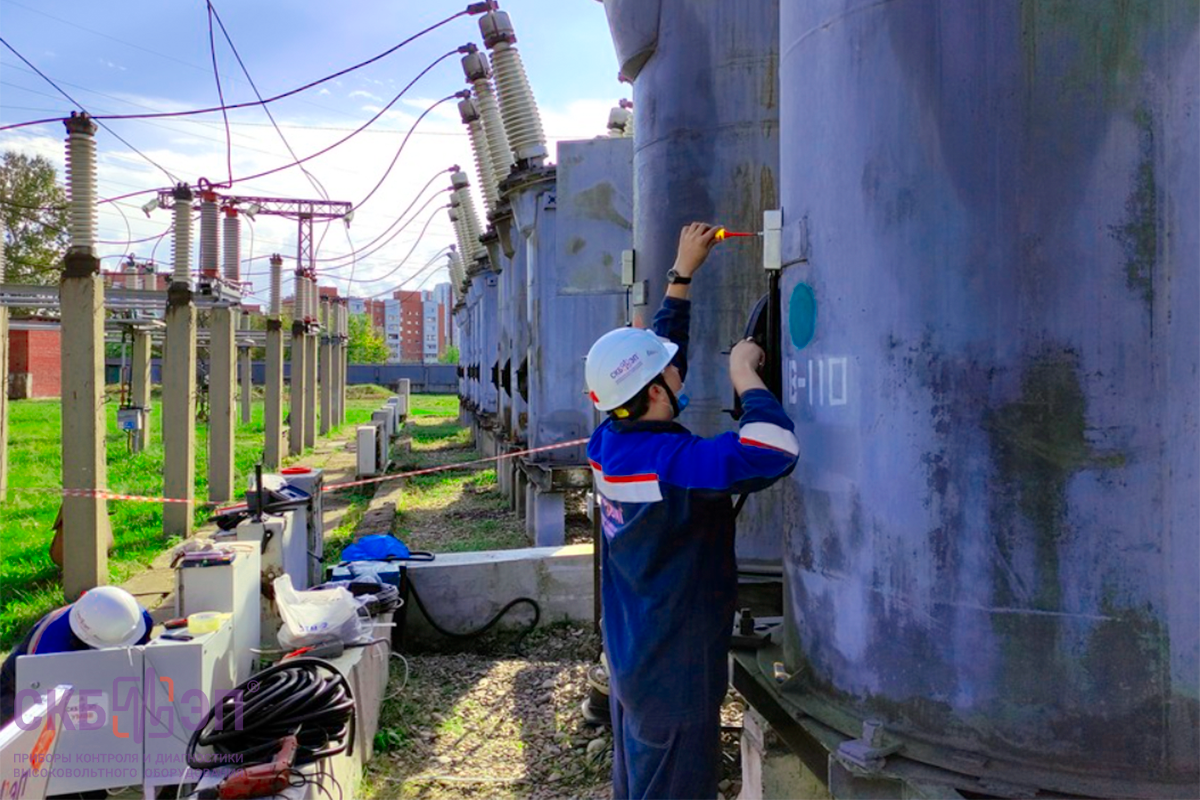

Опытная эксплуатация: При комплексном подходе к установке устройства УМВВ-1.1 рекомендуем провести обследование текущего технического состояния конкретного высоковольтного выключателями приборами СКБ ЭП для офлайн диагностики (ПКВ, ПУВ и МИКО). Такой подход позволит существенно сократить затраты предприятия за счет получения недостающих вводных параметров для оценки технического состояния и текущего ресурса, максимально полно используя данные офлайн, при минимальном количестве - онлайн параметров. Это позволит использовать более экономически эффективный подход и проводить техническое обслуживание "по мере необходимости".

Формат непрерывного мониторинга решает множество задач и выводит контроль и диагностику на новый уровень, но только комплексная оценка ТС выключателя методами онлайн и офлайн диагностики позволяет выявлять "слабое звено" в цепи технологического транзита электроэнергии, направлять соответствующие материальные и технические ресурсы на проведение ТОиР, поддерживая при этом уровень надежности электроснабжения на высоком уровне при невысоких затратах.


Основные функциональные характеристики УМВВ-1.1:

  • Расчет остаточного коммутационного ресурса высоковольтного выключателя;
  • Измерение длительностей горения дуги и значений токов при операциях В/О;
  • Формирование предупредительных сигналов при снижении ресурса ниже заданных пороговых значений;
  • Передача измеренных значений параметров в АСУТП или на компьютер пользователя.

Дополнительные функции УМВВ-1.1:

  • Контроль температуры в трёх точках выключателя (по заказу);
  • Самодиагностика.

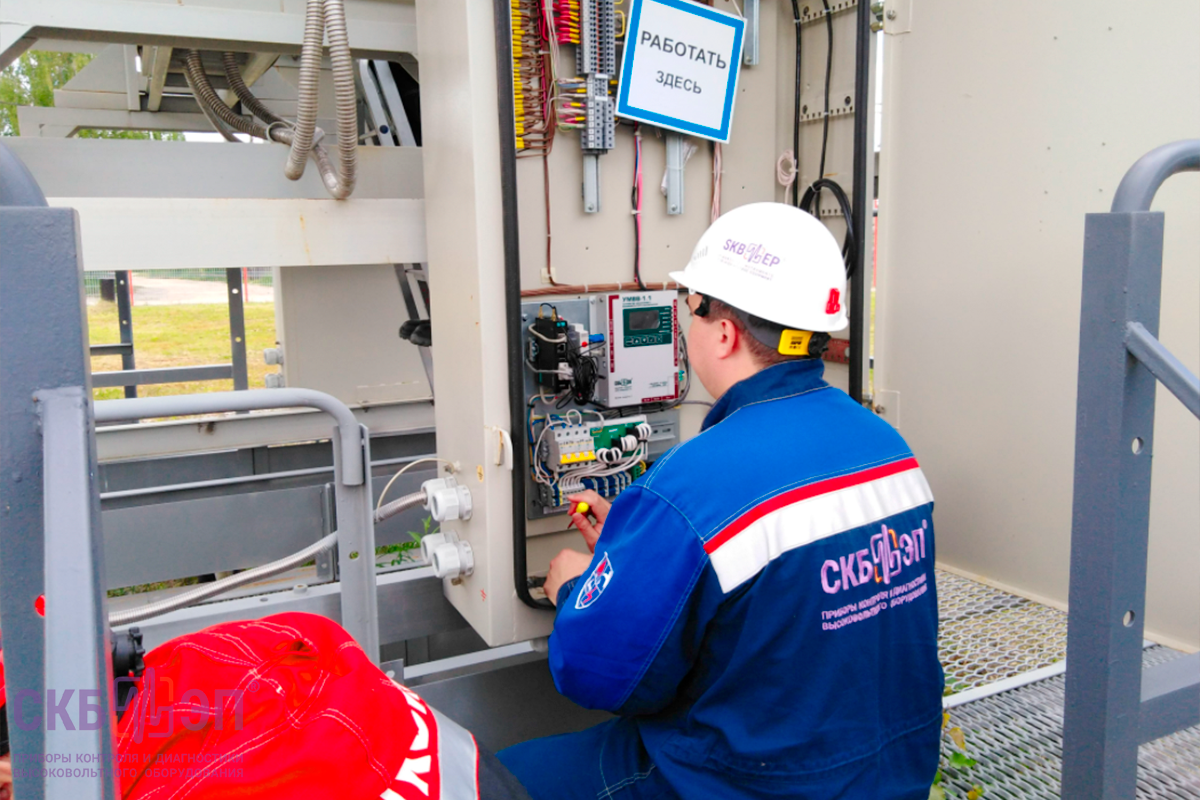

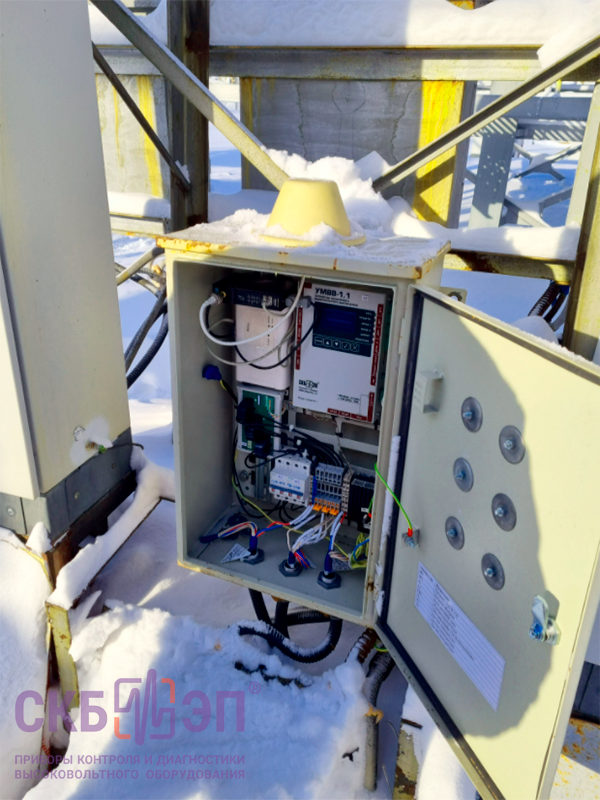

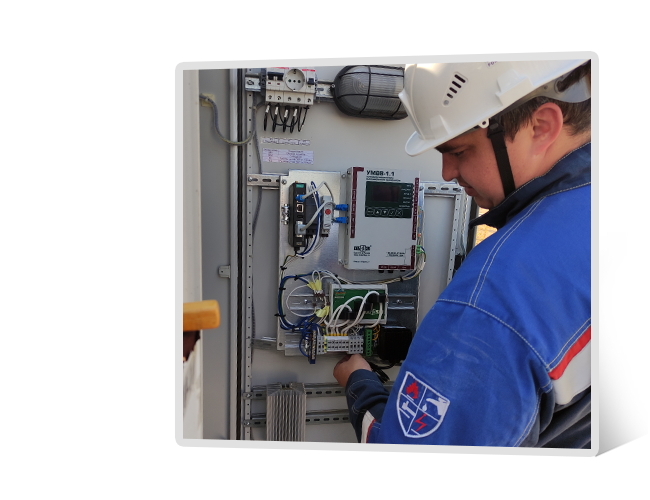

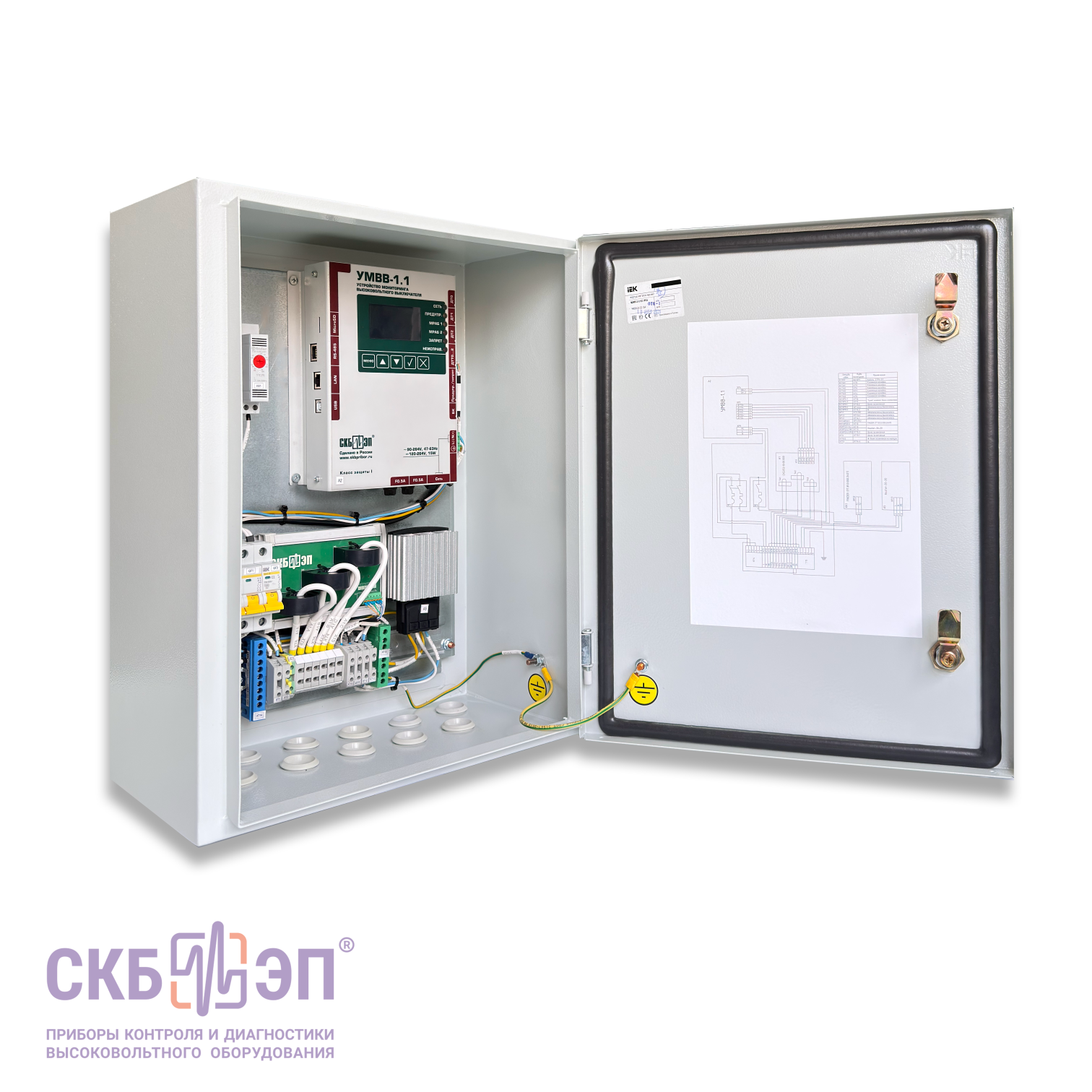

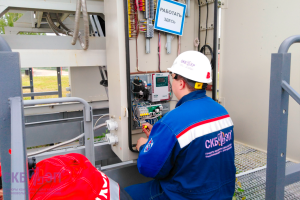

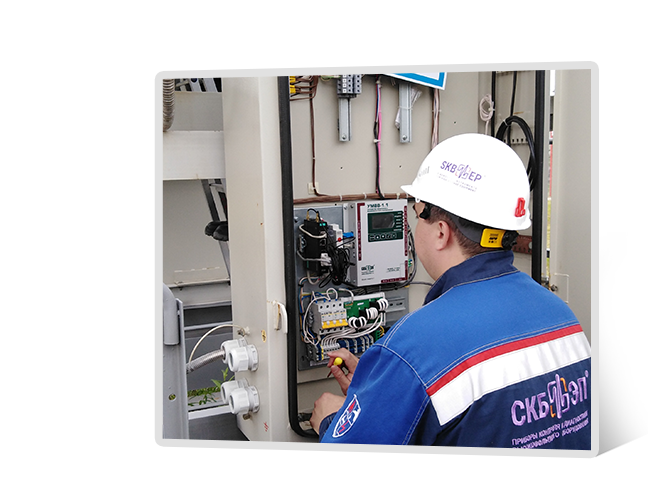

Система мониторинга может быть смонтирована в шкафу управления приводом выключателя как на месте его эксплуатации, так и в условиях заводов-изготовителей высоковольтных выключателей (или в отдельном шкафу, если в приводе нет места для его монтажа).

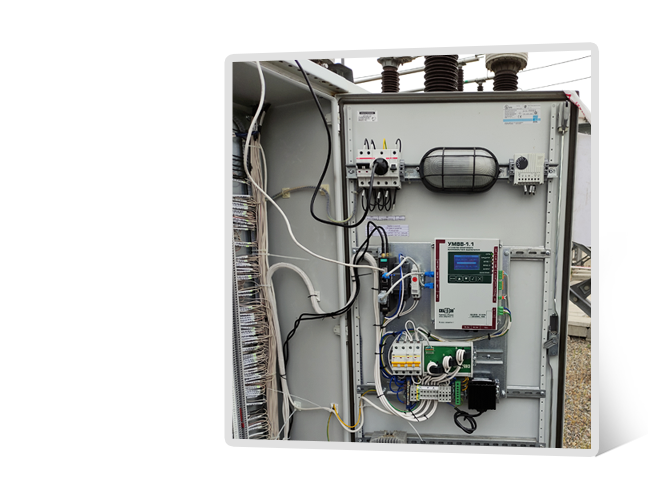

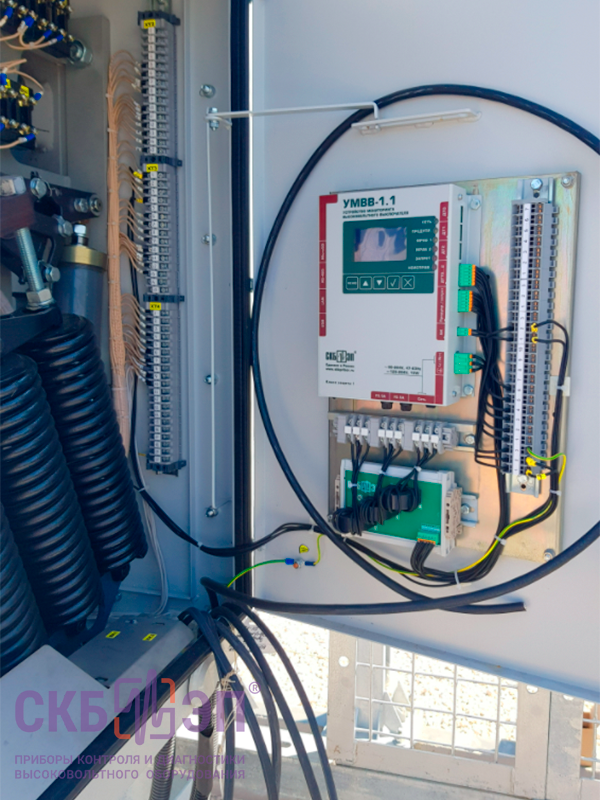

Одним из мест установки измерительного блока прибора может быть дверка шкафа управления приводом выключателя со стороны цепей управления. Окончательное решение о месте установки элементов УМВВ-1.1 принимается на основании фактического расположения элементов привода.

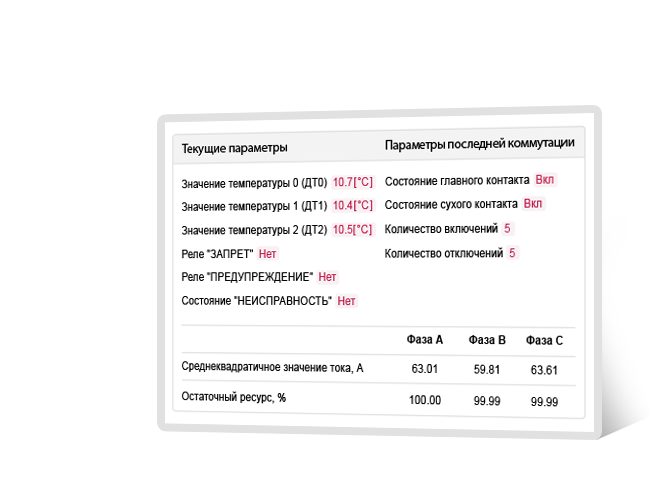

После установки и настройки устройства большую часть времени оно находится в режиме ожидания, когда производится постоянный онлайн мониторинг состояния высоковольтного выключателя (текущее значение тока, температура в шкафу и внутри устройства, либо внешнего термодатчика и пр.) с периодической записью в память.

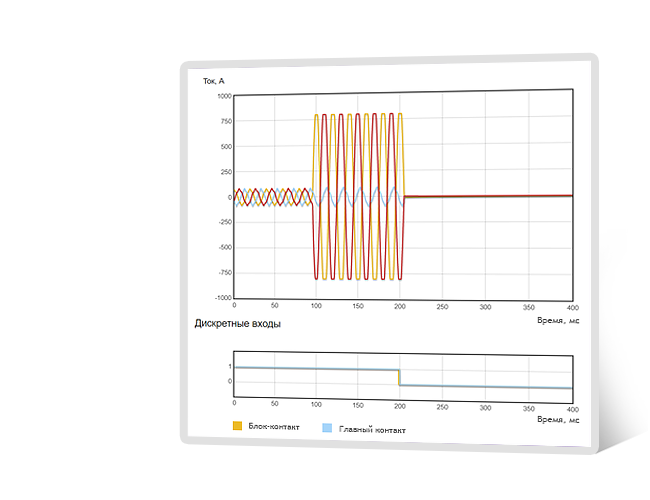

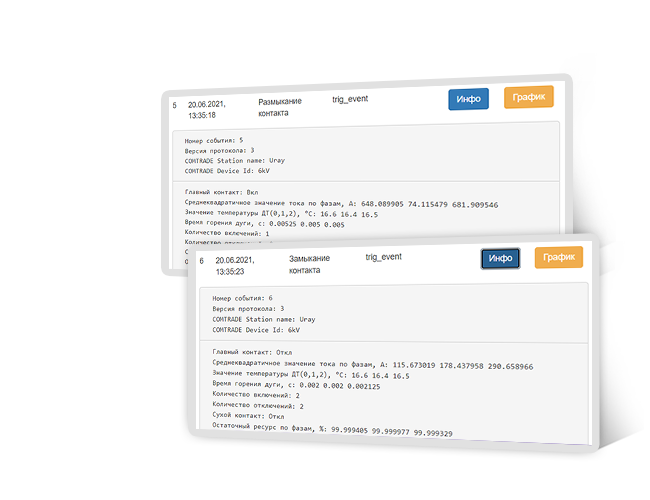

При возникновении коммутации высоковольтного выключателя УМВВ-1.1 переходит в режим регистрации процессов переключения и записывает содержимое (по запросу данные о состоянии устройства передаются в ПК или АСУТП). Затем рассчитывается остаточный коммутационный ресурс. Полученный ресурс выводится на экран и сохраняется (формат записи соответствует требованиям COMTRADE C37.111-1999). После записи события и обновления счетчика коммутационного ресурса устройство переходит вновь в режим ожидания.

Регистрируемые данные дают информацию о динамике расходования остаточного коммутационного ресурса выключателя и рекомендацию к своевременному выводу его из эксплуатации.

Опытная эксплуатация: Благодаря температурным датчикам, устройство УМВВ-1.1 позволяет зафиксировать рост температуры в ЗРУ, что может являться признаком зарождающейся неисправности какого-то оборудования, при этом, если оставить этот факт без внимания, то это может привести к повреждению оборудования.

Опытная эксплуатация: На основании данных зарегистрированных УМВВ-1.1, контролирующему персоналу удалось выявить неправильную работу одного распространённого устройства, которое выполняет функции релейной защиты и автоматики на высоковольтных выключателях. Ошибка в алгоритме данного прибора привела к тому, что вместо токовой отсечки сработала максимальная токовая защита с последующим выполнением неуспешного АПВ. Как результат, действующая система автоматики допустила ситуацию, при которой возник риск непредсказуемого развития аварии.

Система УМВВ-1.1 проводит самостоятельную самодиагностику, которая предназначена для проверки внутренних блоков устройства при включении питания от сети, а также периодически с заданным интервалом.

Устройство сразу после подачи питания переходит в режим самодиагностики, при обнаружении неисправности переходит в аварийный режим и устройство блокируется. Иначе - переходит в режим ожидания.

Каждый результат самодиагностики фиксируется с датой и временем проведения.

УМВВ-1.1 фиксирует скачек, значения и характер тока в момент наступления КЗ и в момент отключения выключателя, рассчитывает энергию КЗ, и на основании полученных данных рассчитывает износ дугогасительного контакта и сопла дугогасительной камеры.

При снижении коммутационного ресурса высоковольтного выключателя ниже 0% формируется сигнал ЗАПРЕТ для АСУТП и выход в аварийный режим. Выход из него может быть осуществлен только по специализированной команде в режиме настройки.

Опытная эксплуатация: Позволила зафиксировать, в момент включения выключателя, процесс намагничивания силового трансформатора. При таких включениях есть риск повреждения обмоток трансформатора механическими силами, возникающими в результате протекания больших импульсных токов, что в свою очередь может привести к непредсказуемому выходу оборудования из строя. Для исключения таких ситуаций возможно потребуется пересмотреть порядок ввода силового трансформатора в эксплуатацию.

После монтажа устройства на объекте происходит его удаленная настройка через интерфейс Ethernet, либо локально - через USB.

Переход в режим настройки производится посредством специализированного программного обеспечения по команде пользователя. В режиме настройки должны настраиваться следующие параметры устройства:

  • настройки подключения к ПК или АСУТП;
  • сервисные параметры прибора (калибровка, настройка и параметры синхронизации часов реального времени, периодичность самодиагностики);
  • настройки параметров расчета коммутационного ресурса и аварийно-предупредительной сигнализации;
  • сведения о подстанции (в формате необходимом для COMTRADE C37.111-1999).

Устройство УМВВ-1.1 было разработано, изготовлено и испытано в соответствии со следующими требованиями, испытаниями и нормативными документами:

  • В соответствии с ГОСТ IEC 61010-1-2014 Межгосударственный стандарт. "Безопасность электрических контрольно-измерительных приборов и оборудования";
  • В соответствии с ТР ТС 020/2011 Технический регламент таможенного союза. "Электромагнитная совместимость технических средств". и ГОСТ Р МЭК 61326-1-2014. "Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости";
  • В соответствии с СТО 59012820.29.020.006-2015 "Релейная защита и автоматика. Автономные регистраторы аварийных событий. Нормы и требования";
  • Типовые испытания на соответствие требованиям технических условий (ТУ 26.51.45-150-41770454-2018) были реализованы на основе Руководства по эксплуатации: Siemens. Высоковольтный выключатель 3AP1 DT 145 9 Раздел 5.1.5 "Допустимое количество отключений".

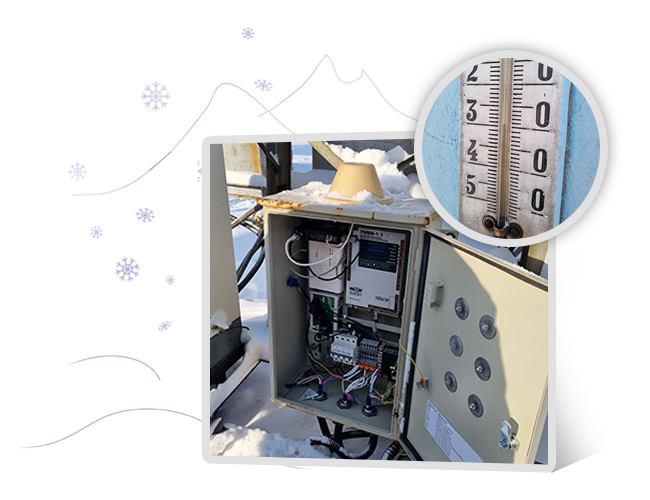

Устройство разработано таким образом, чтобы постоянно находится во внешней среде эксплуатации при температуре -20 до +40 °С, когда можно не сомневаться в точности регистрируемых данных. Дополнительно, в шкаф устройства можно разместить систему обогрева.

Характеристики Значение
ППАРАМЕТРЫ ВСТРОЕННОГО ИСТОЧНИКА ПИТАНИЯ
Электрическое напряжение питания переменного тока 110 или 220 В
Частота напряжения питания переменного тока 47 ÷ 63 Гц
Потребляемая мощность, не более 25 Вт
ПАРАМЕТРЫ СИСТЕМЫ СБОРА ДАННЫХ УСТРОЙСТВА
Частота опроса измерительных каналов 1 кГц
Продолжительность регистрации процессов переключения 0,3 с
Количество хранимых осциллограмм событий 20 шт
Формат сохранения данных осциллограмм COMTRADE C37.111-1999
КАНАЛЫ ИЗМЕРЕНИЯ СИЛЫ ТОКА
Количество каналов измерения силы тока 3 шт
Тип датчика тока Трансформаторный
КАНАЛЫ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ
Количество каналов измерения температуры 3
Тип датчика температуры Pt100
КАНАЛЫ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ КОНТАКТОВ ПРИВОДА (ДИСКРЕТНЫЕ КАНАЛЫ)
Количество дискретных каналов 1 шт
Выходного напряжения канала опроса ДК 24±10% В
Сила выходного тока канала опроса ДК 20±10% мА
Дисплей Буквенно-цифровой 20х4
Интерфейс связи с ПК Ethernet 100BASE-T (IEEE 802.3)
Интерфейс обмена с АСУТП (физический уровень) RS-485
Ethernet 100BASE-T (IEEE 802.3)
Протокол обмена с АСУТП ModBus-RTU
ModBus-TCP
Количество часов наработки на отказ 10 000 ч
Габариты 227х157х41 мм
Масса 4 кг
Защита от окружающей среды IP20
Диапазон температуры эксплуатации от -20 до +40 °С
Межповерочный период 3 года
Межкалибровочный период 3 года
Язык интерфейса и руководства пользователя Русский

Стандартная комплектация

Фото Наименование, Индекс Применение

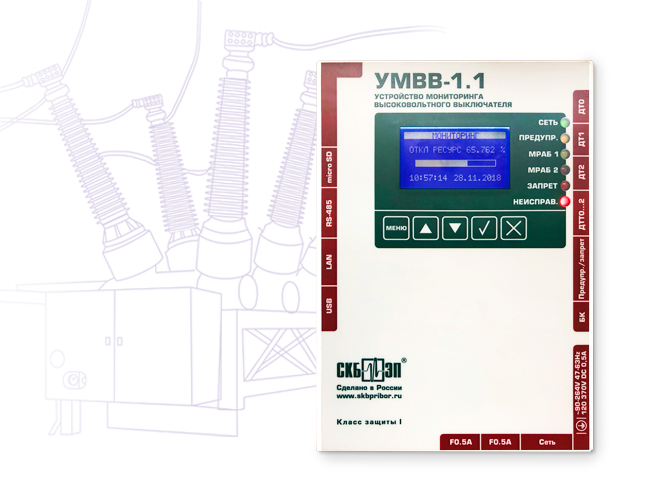

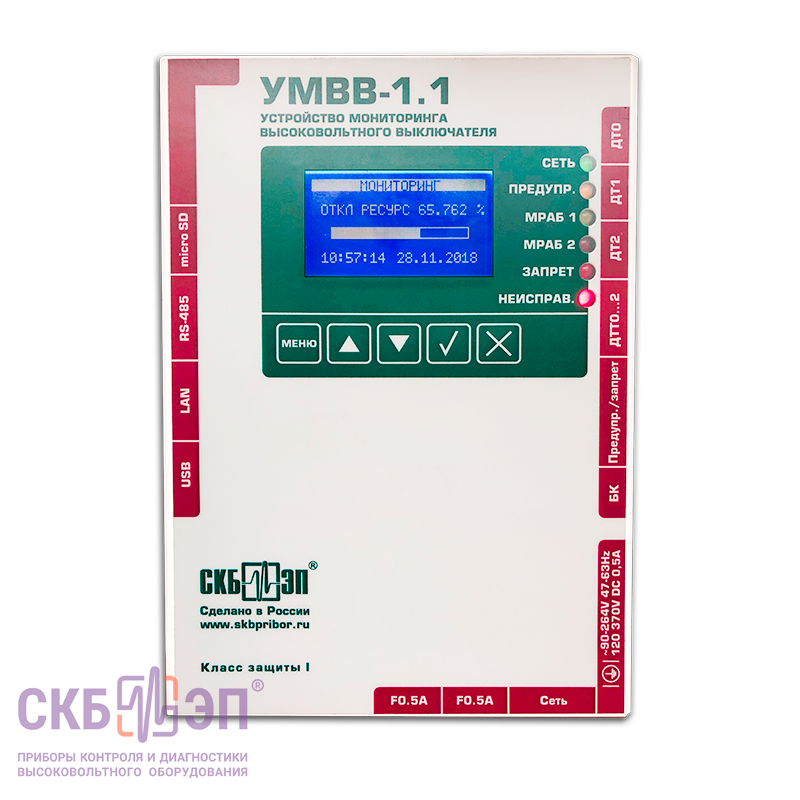

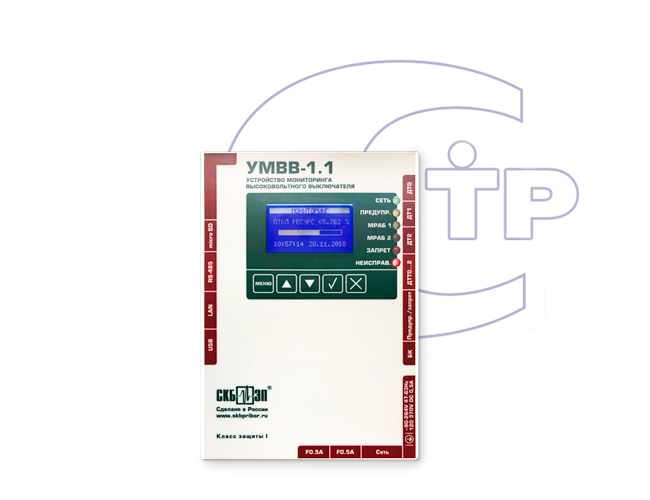

Блок измерительный УМВВ-1.1
  • Блок измерительный УМВВ-1.1
  • СКБ150.00.00.000
  • Блок измерительный УМВВ-1.1
  • СКБ150.00.00.000

Устройство и сопроводительная документация: руководство по эксплуатации, формуляр, сертификат о калибровке.

Блок датчиков тока
  • Блок датчиков тока
  • СКБ050.10.00.000
  • Блок датчиков тока
  • СКБ050.10.00.000

Датчики для измерения тока.

Клеммная колодка GFKC 2.5/3-ST-7.5
  • Клеммная колодка GFKC 2.5/3-ST-7.5
  • Клеммная колодка GFKC 2.5/3-ST-7.5

Для монтажа, установки и подключения к объекту контроля.

Клеммная колодка FMC 1.5/2-ST-3.5
  • Клеммная колодка FMC 1.5/2-ST-3.5
  • Клеммная колодка FMC 1.5/2-ST-3.5

Для монтажа, установки и подключения к объекту контроля.

Клеммная колодка
  • Клеммная колодка
  • СКБ050.00.00.003
  • Клеммная колодка
  • СКБ050.00.00.003

Для монтажа, установки и подключения к объекту контроля.

Клеммная колодка
  • Клеммная колодка
  • СКБ050.00.00.004
  • Клеммная колодка
  • СКБ050.00.00.004

Для монтажа, установки и подключения к объекту контроля.

Предохранитель ВП2Б-1В-2А (2 шт.)
  • Предохранитель ВП2Б-1В-2А (2 шт.)
  • Предохранитель ВП2Б-1В-2А (2 шт.)

Для защиты источника питания.

Дополнительная комплектация (по заказу)

Фото Наименование, Индекс Применение
Клеммная колодка FMC 1.5/4-ST-3.5
  • Клеммная колодка FMC 1.5/4-ST-3.5
  • Клеммная колодка FMC 1.5/4-ST-3.5

Для монтажа, установки и подключения к объекту контроля.

Датчик температуры Pt100 (1 или 3 шт)
  • Датчик температуры Pt100 (1 или 3 шт)
  • Датчик температуры Pt100 (1 или 3 шт)

Для контроля температуры главных контактов. На выбор, 1 или 3 шт.
