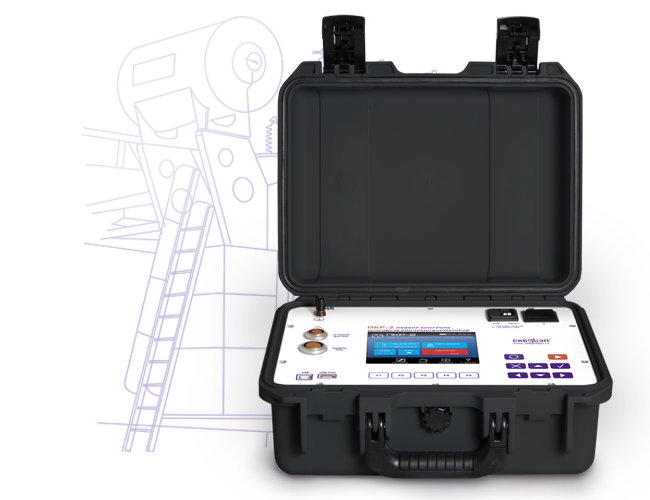

Прибор контроля устройств РПН трансформаторов ПКР-2М

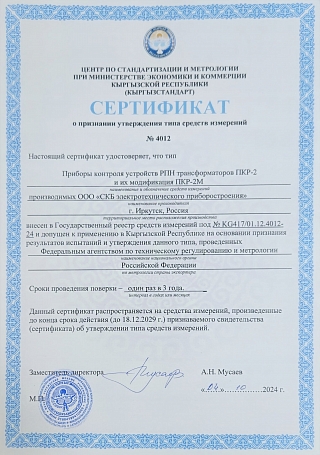

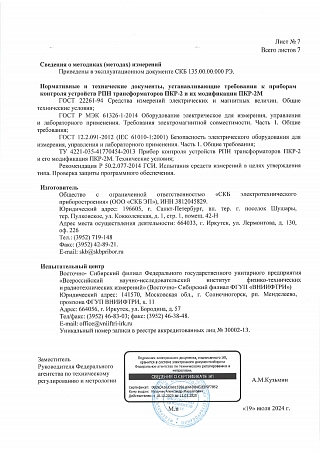

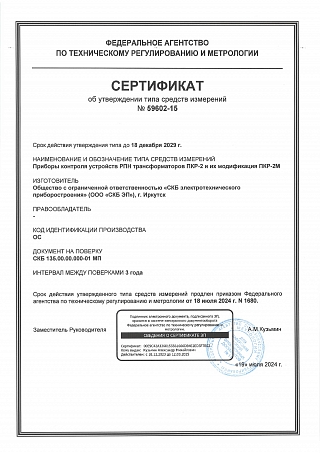

Сертификаты

  • Соответствует требованиям безопасности
  • Внесен в Госреестр РФ
  • Внесен в Госреестр Республики Казахстан

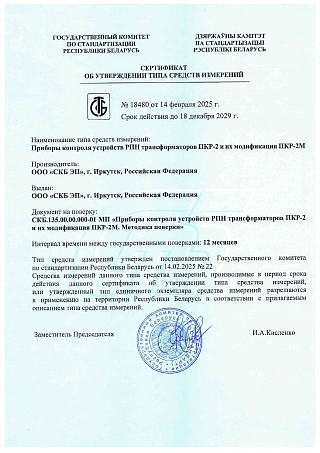

  • Внесен в Госреестр Республики Беларусь

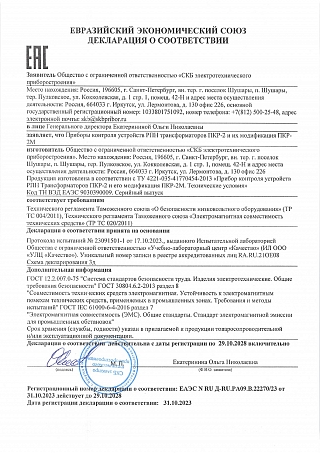

  • Соответствует требованиям Таможенного союза или Евразийского экономического союза

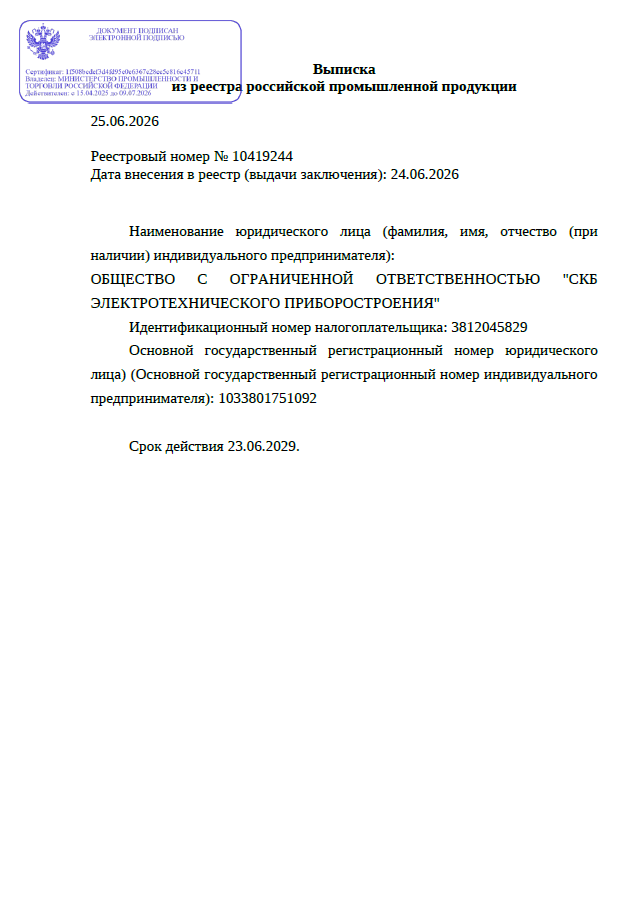

  • Внесен в Реестр инновационных продуктов, рекомендованных к использованию в РФ

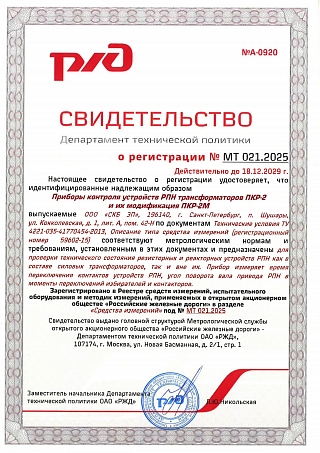

  • Разрешение о применении в электроустановках РЖД

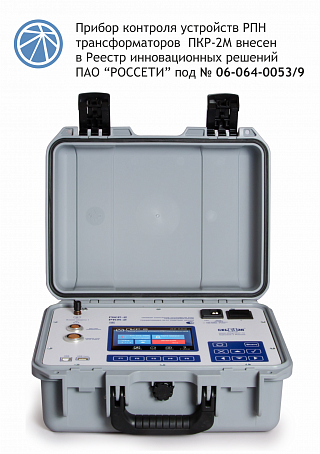

  • Внесен в Реестр инновационных решений ПАО РОССЕТИ

Проверка технического состояния устройств регулирования под нагрузкой (РПН) всех типов

Подробнее

Режим безразборной проверки резисторных устройств РПН (метод DRM)

Подробнее

Осциллографирование резисторных устройств РПН методом прямой диагностики

Подробнее

Снятие круговых диаграмм резисторных и реакторных устройств РПН

Подробнее

Автоматическая самонастройка к устройству РПН и контроль по трём фазам

Подробнее

Проверка реакторных устройств РПН в статическом режиме

Подробнее

Эргономичные щупы или кабель с зажимами типа "крокодил"

Подробнее

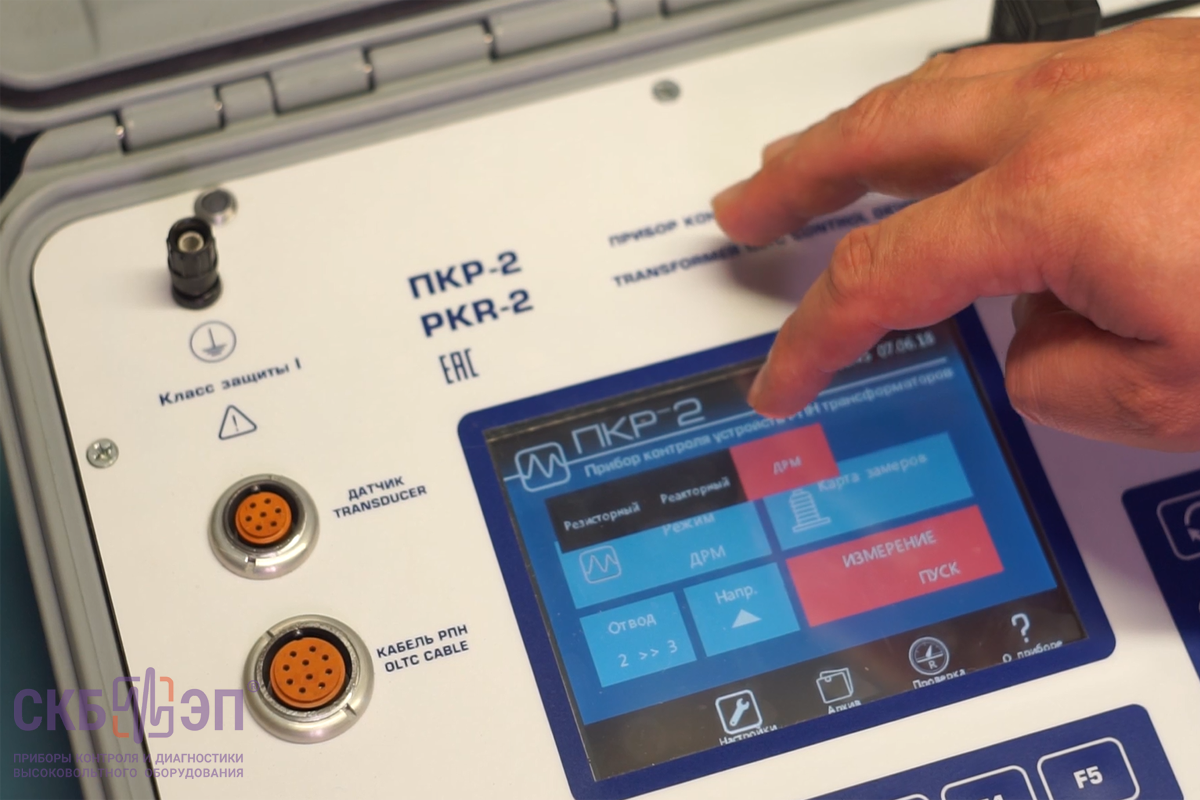

Автономность аккумулятор, сенсорный экран и работа с результатами диагностики

Подробнее

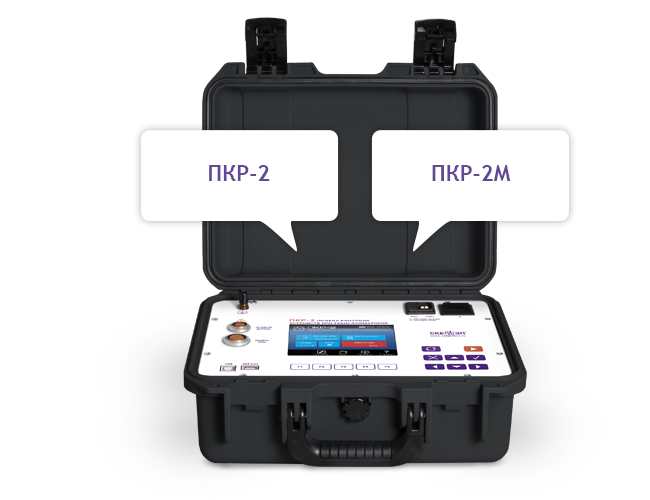

Доступен в двух модификациях: ПКР-2М и ПКР-2

Подробнее

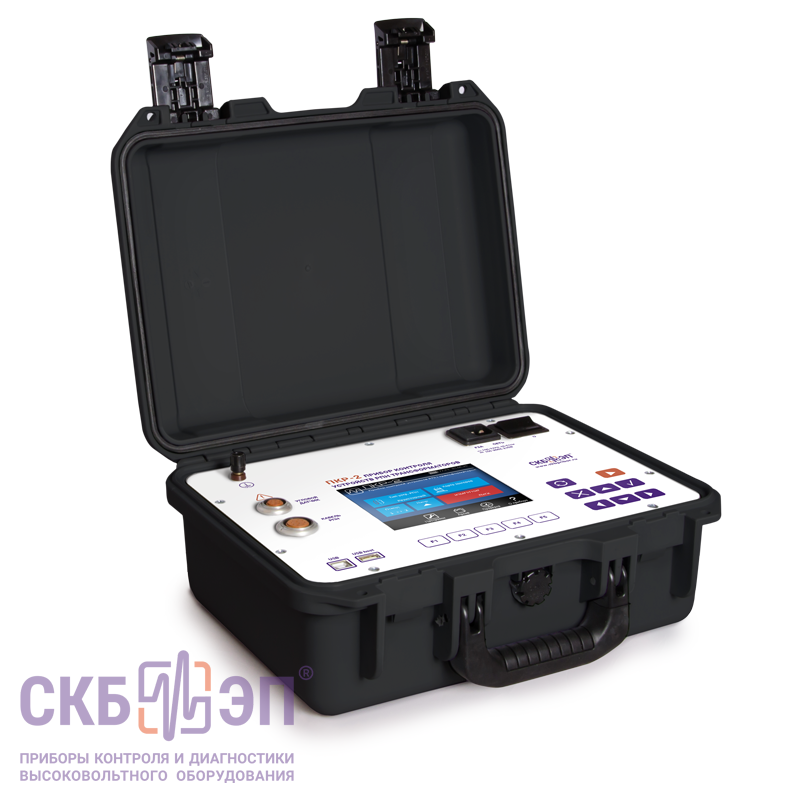

ПКР-2М предназначен для проверки технического состояния устройств РПН всех типов, как резисторных так и реакторных. Прибор позволяет проводить осциллографирование без демонтажа и вскрытия бака (метод DRM), методом прямой диагностики со вскрытием бака, частичным или полным сливом масла, а также снимать круговые диаграммы.

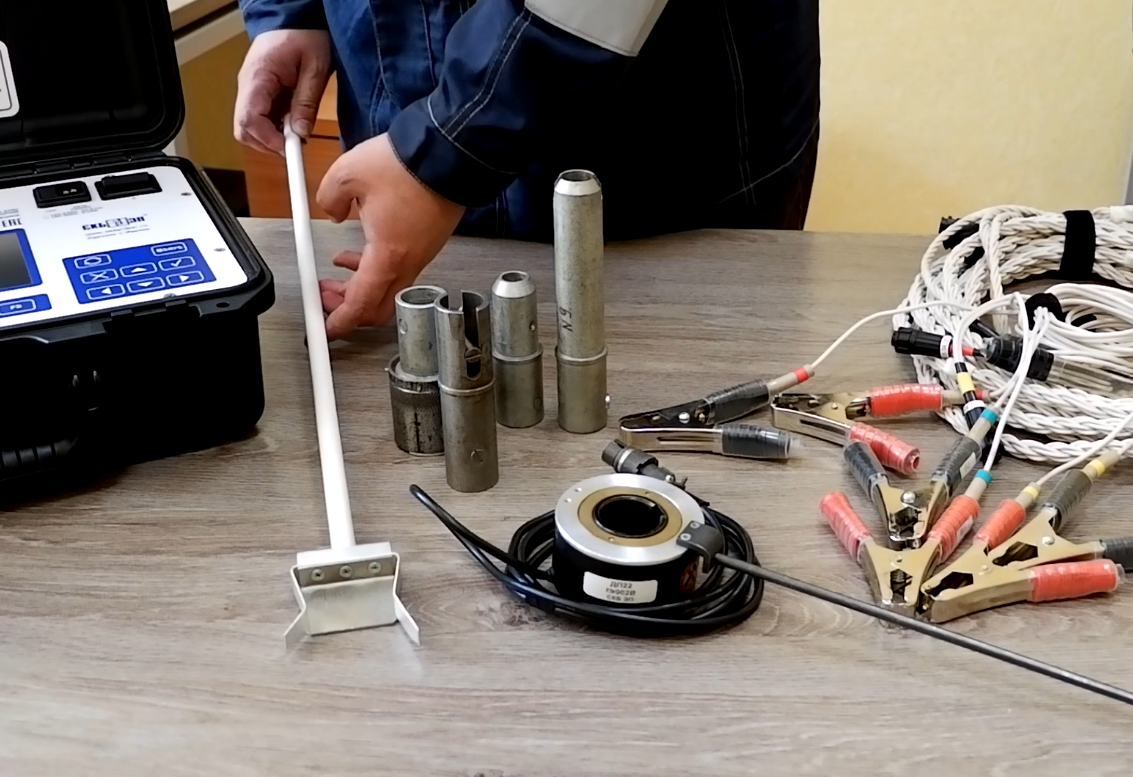

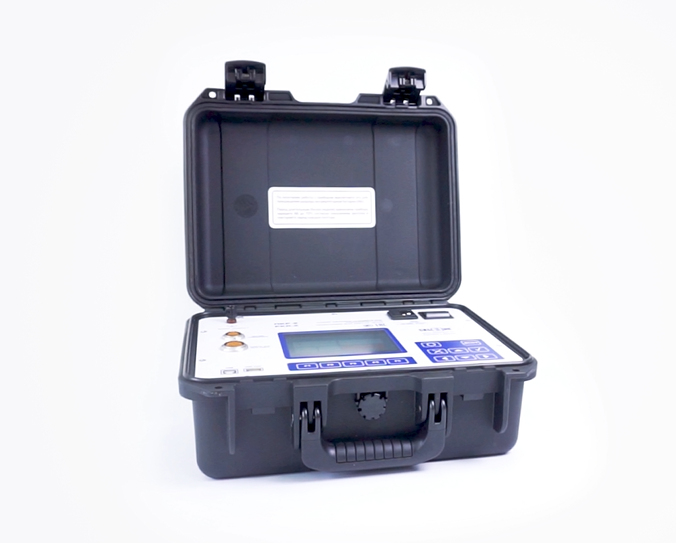

Смотрите подробные видео-обзоры о приборах ПКР-2 и ПКР-2М, которые расположены над данным текстом, либо переходите на наш канал YouTube, смотрите видео и подписывайтесь.

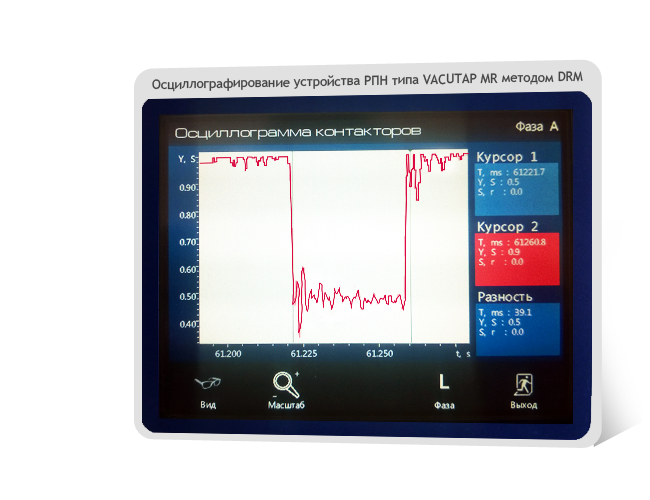

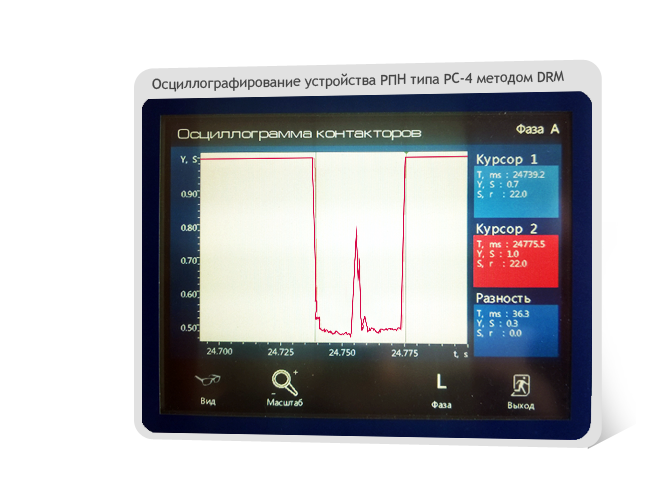

Режим безразборной проверки (метод DRM) позволяет проводить контроль технического состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора. Режим основан на методе DRM (Dynamic Resistance Measurement) и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов. Этот график позволяет определить время переключения с отвода на отвод, а также общее техническое состояние проверяемого объекта.

Например, для устройств типа РС, РНОА и др. можно определить правильность работы главных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов.

Для устройств типа РНТА – 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно проверить главный и дугогасительные контакты, токоограничивающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.

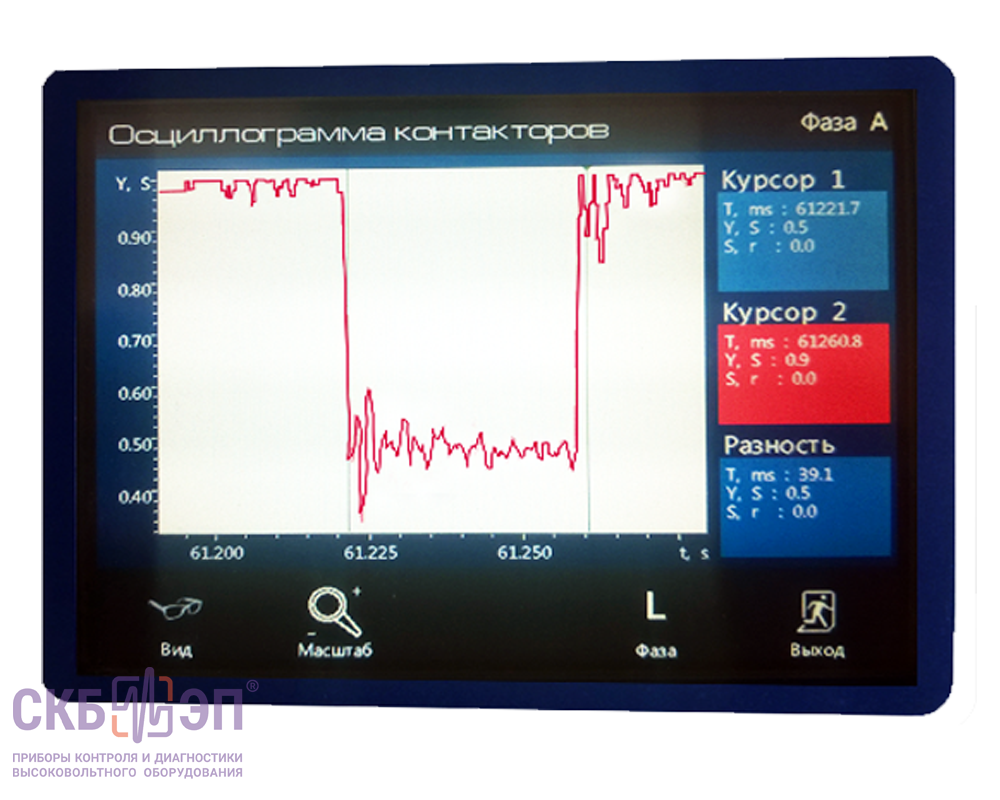

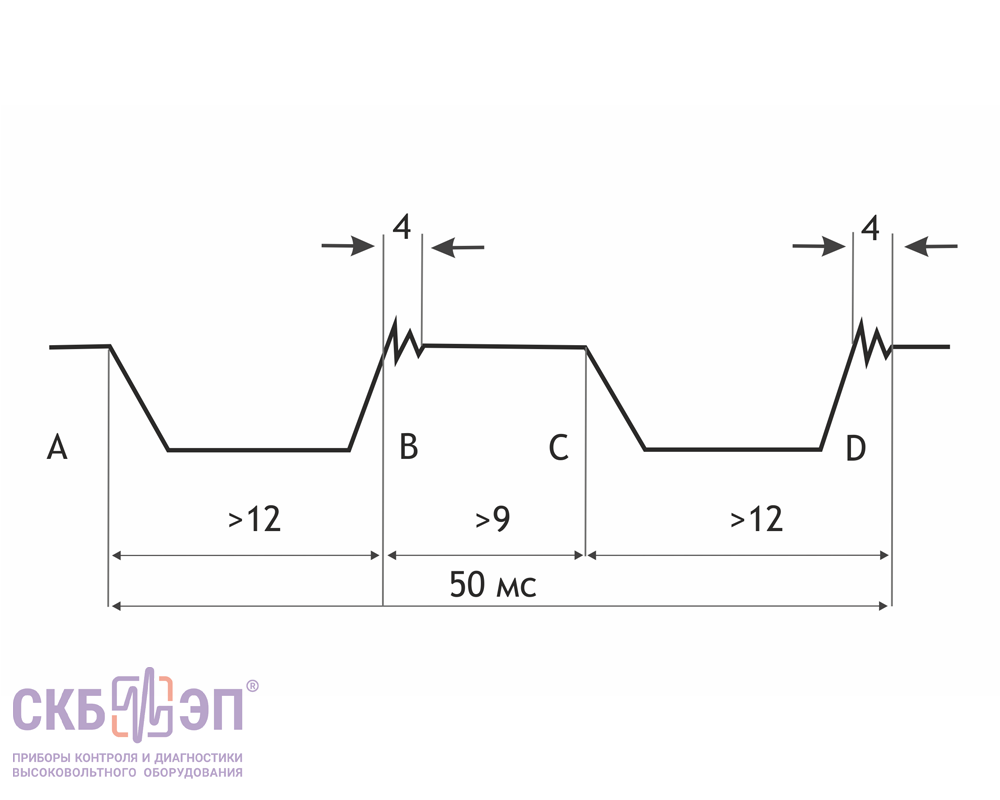

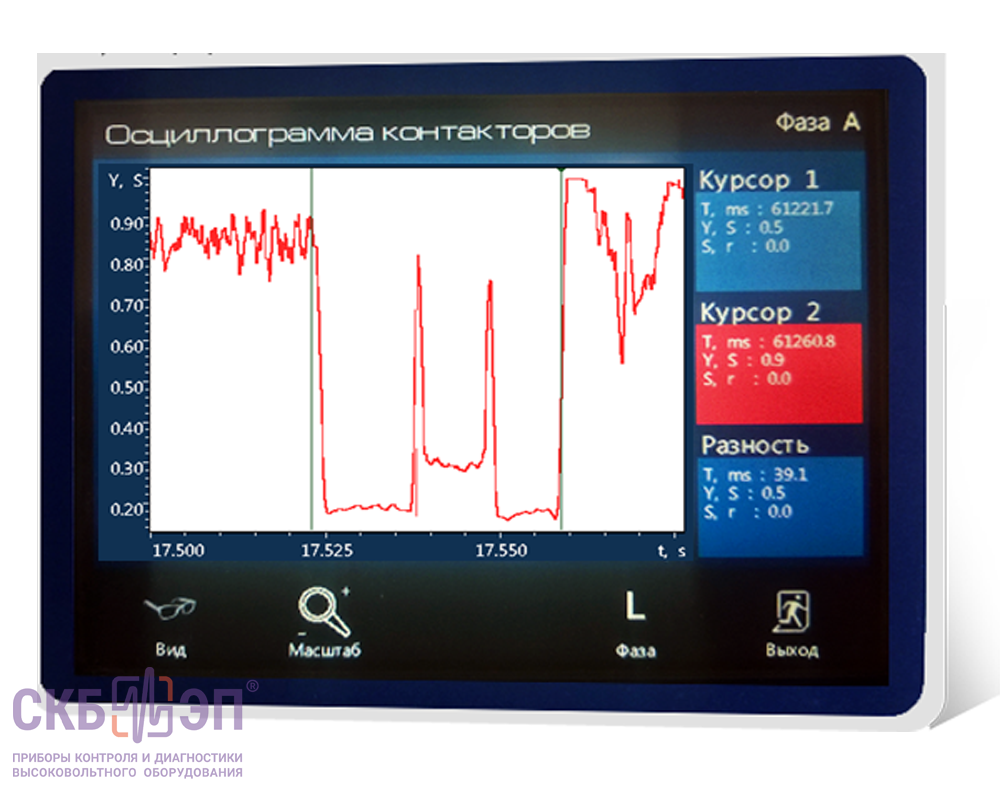

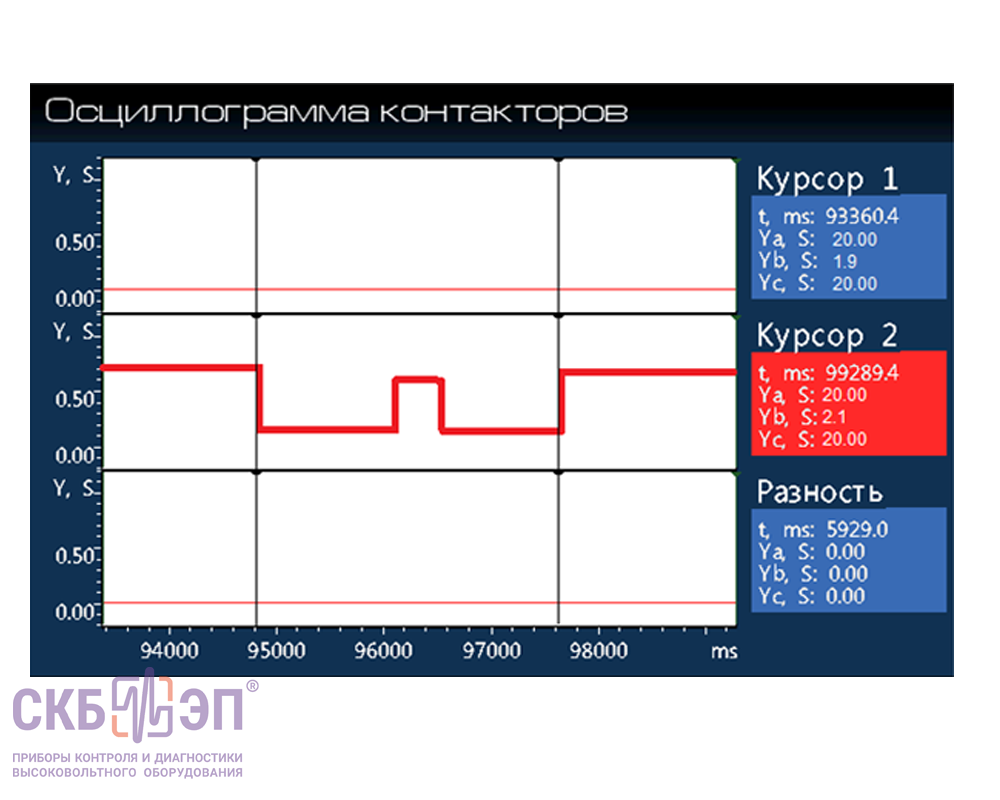

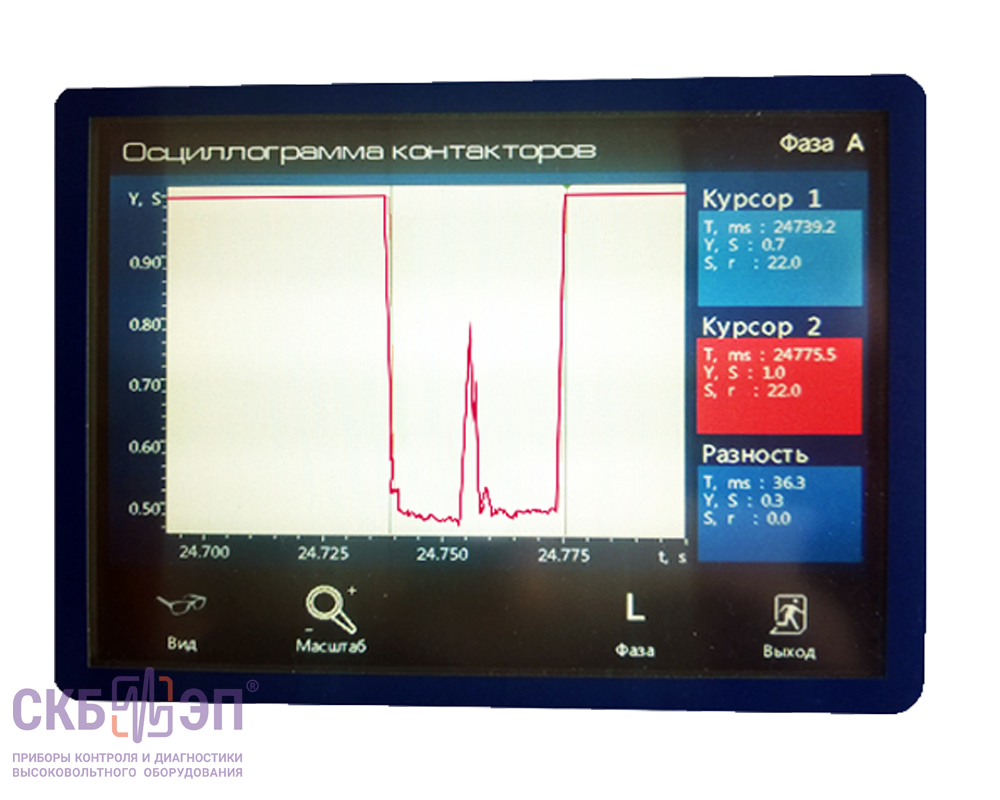

Данная диагностика позволяет получать осциллограммы переключения контактора для широкого круга переключающих устройств, кроме реакторного типа.

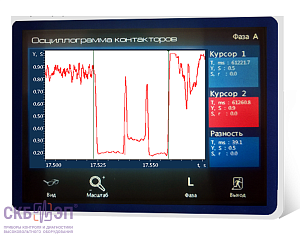

Снятие осциллограмм переключения контактора резисторных устройств РПН позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.

Все характеристики снимаются:

  • одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
  • пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

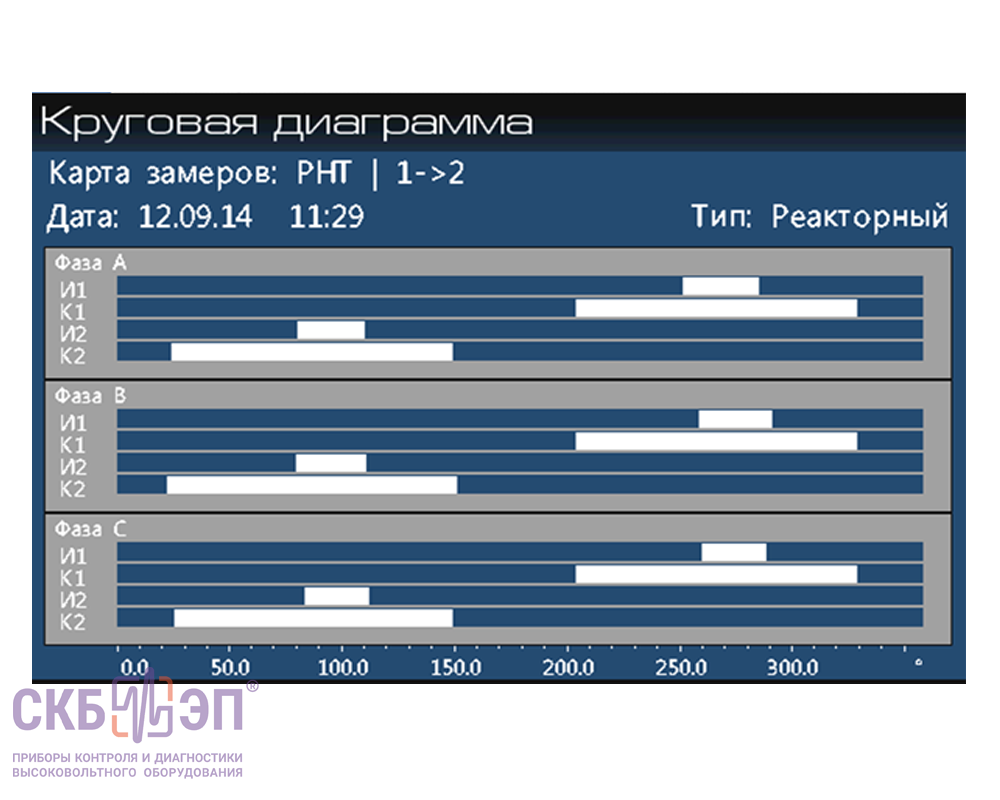

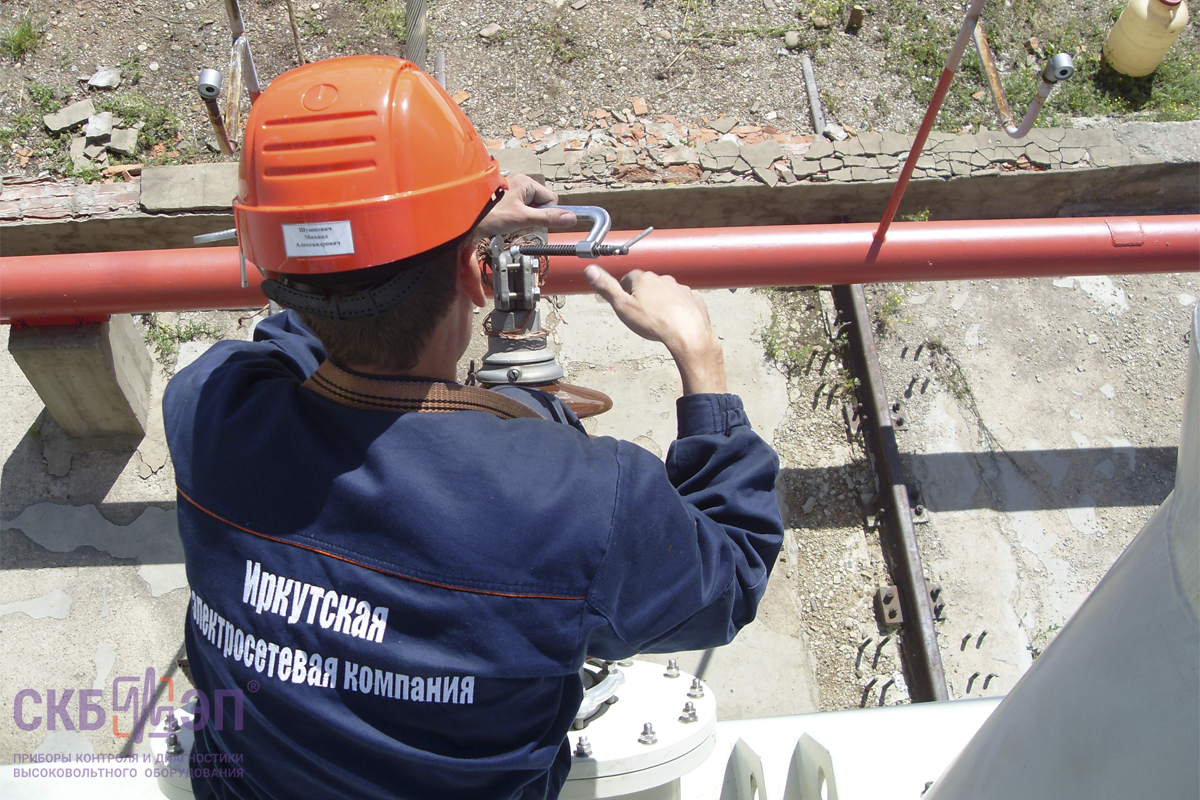

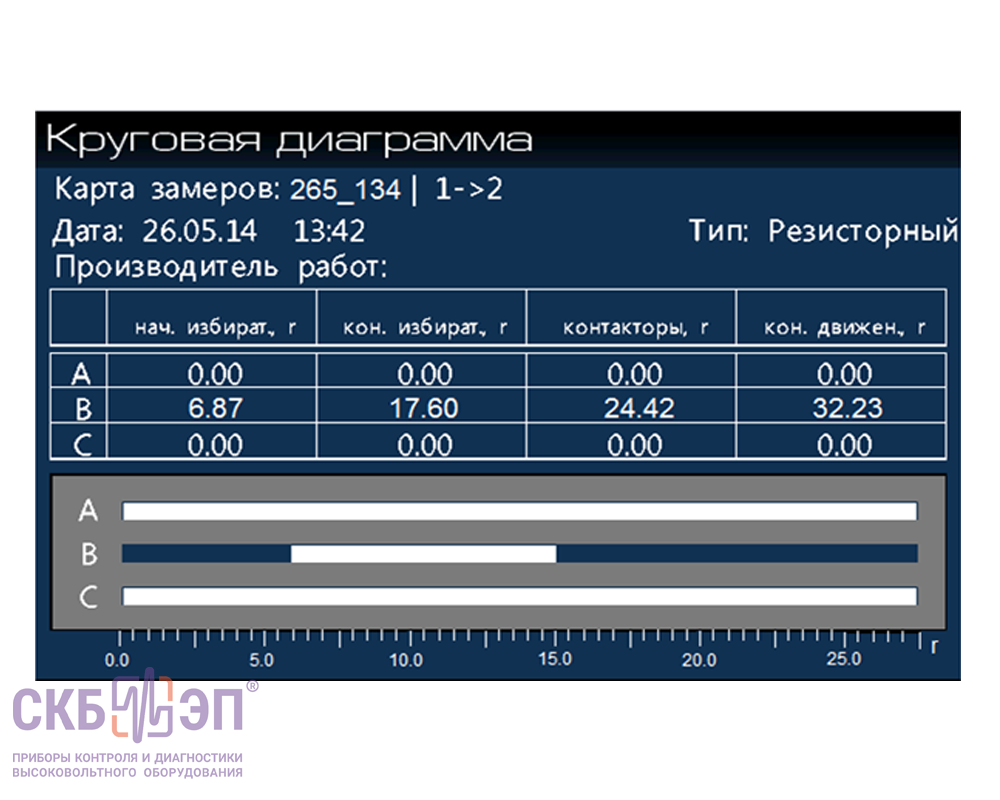

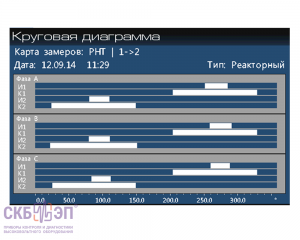

Для снятия круговых диаграмм прибор комплектуются специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.

Все характеристики снимаются:

  • одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
  • пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

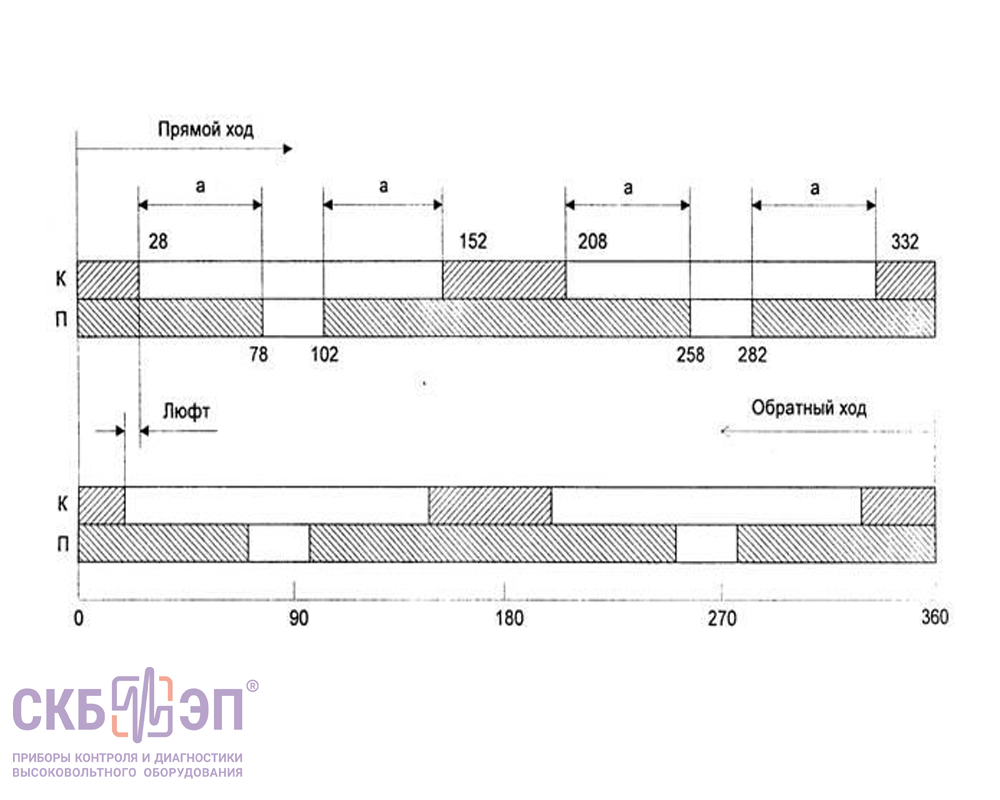

По круговой диаграмме последовательности переключения контактов избирателя и контактора при прямом и обратном ходах, можно судить, например, о величине люфта и качестве сборки избирателя.

Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически, а осциллографирование и снятие круговых диаграмм фиксируется одновременно по трём фазам.

С помощью прибора ПКР-2М реакторные устройства РПН можно проверить в статическом режиме. Пользователь вращает вал привода рукояткой в замедленном темпе, а на дисплее в этот момент отображаются моменты замыкания/размыкания контактов в градусах и в значениях напряжения и тока.

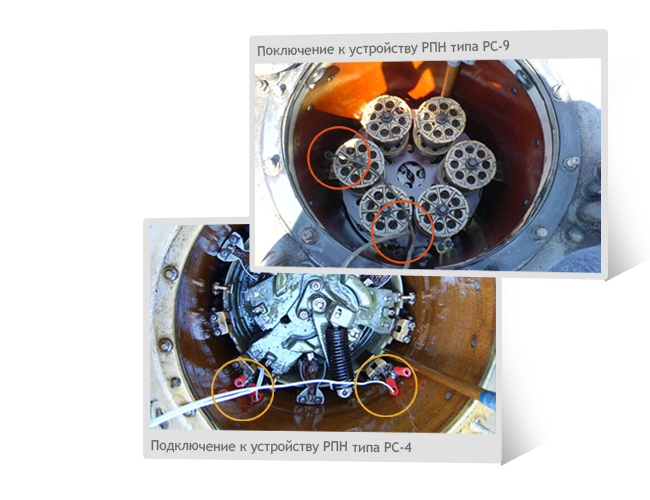

Для удобства прямого подключения к контактам устройства РПН (без использования метода DRM), когда происходит открытие бака, частичный или полный слив масла, приборы комплектуются специальными длинными щупами.

Без контактных щупов подключение к устройству возможно посредством кабеля с зажимами типа "крокодил", в этом случае проводят частичный или полный  слив масла из бака контактора, либо полностью извлекают устройство из бака трансформатора.

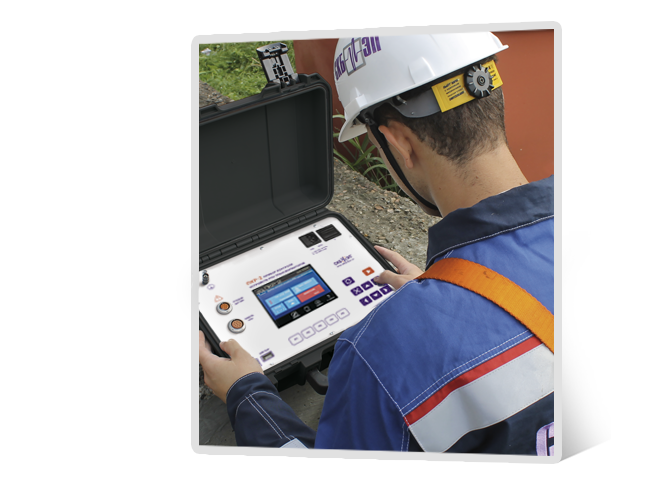

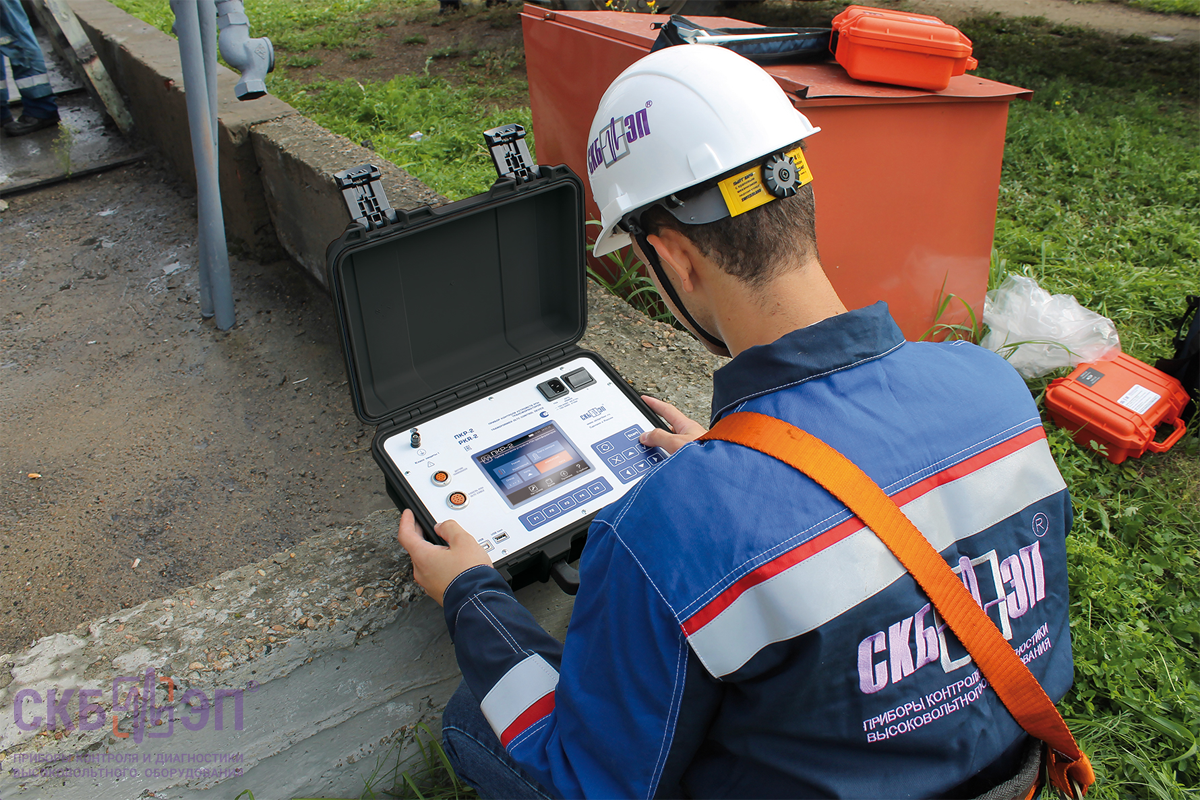

ПКР-2М оборудован встроенным аккумулятором, что повышает его мобильность и удобство эксплуатации. Автономное питание позволяет эксплуатировать прибор в течение всего рабочего дня без подзарядки на обширной территории подстанции или цеха, что избавляет от хлопот с кабелем питания, удлинителем сетевой розетки и заземлением.

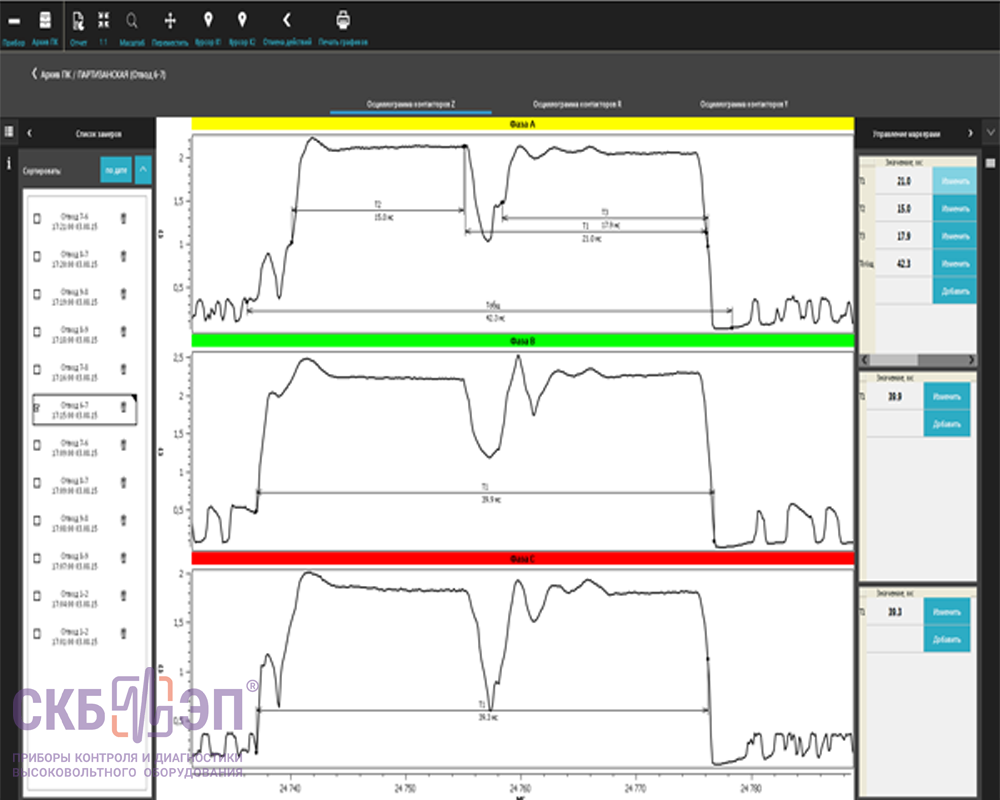

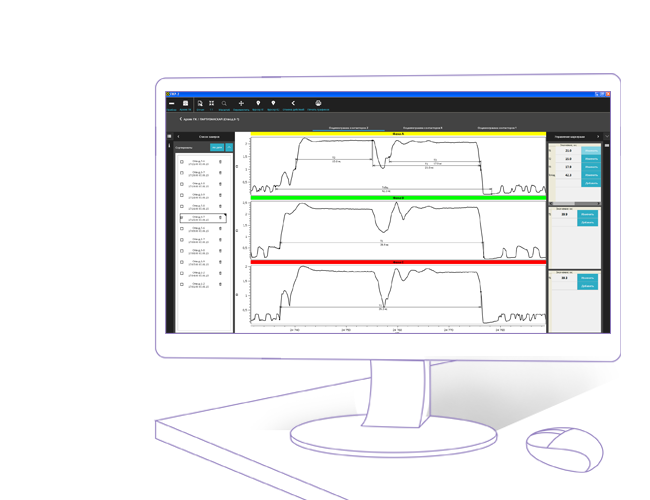

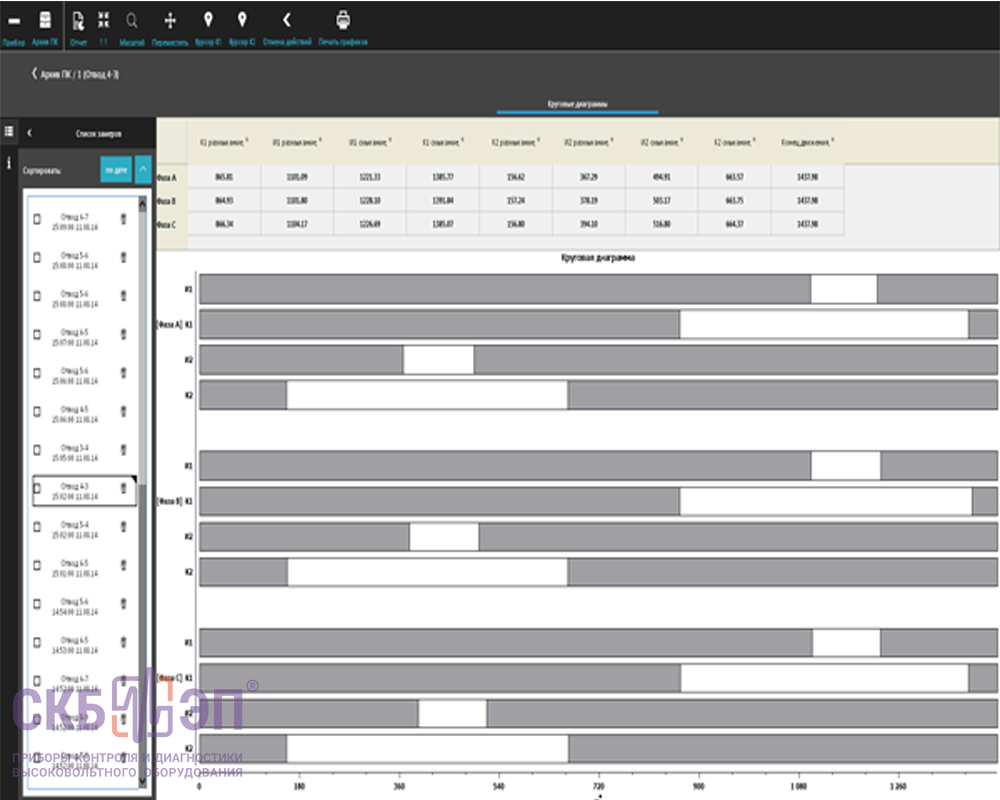

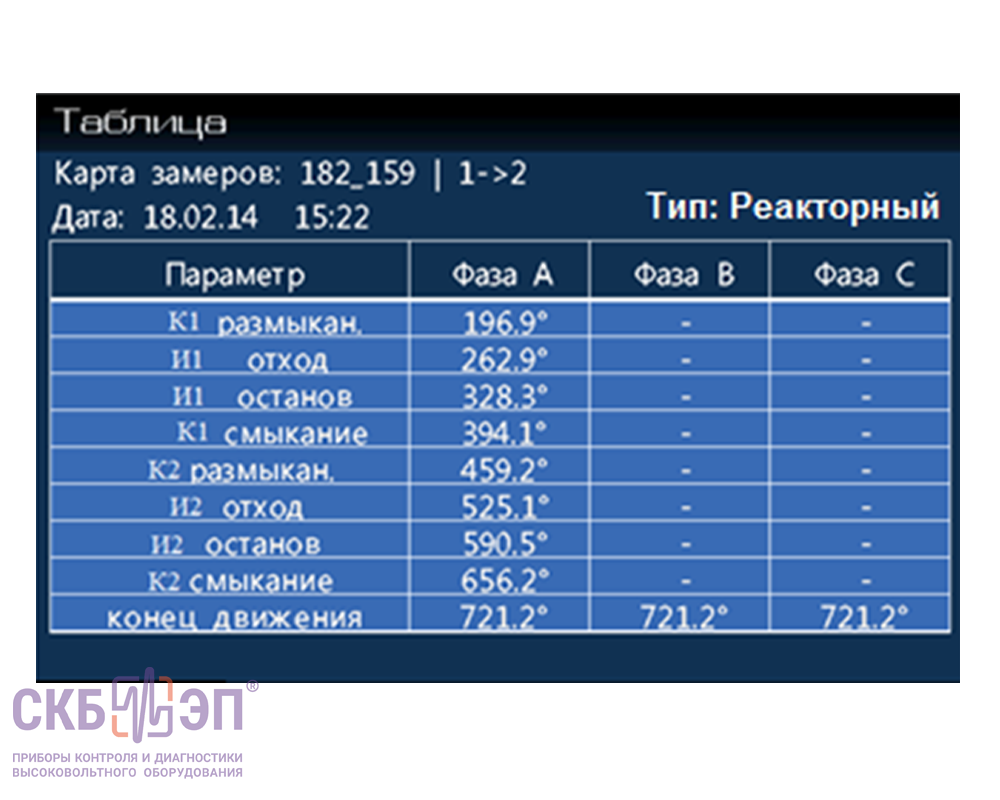

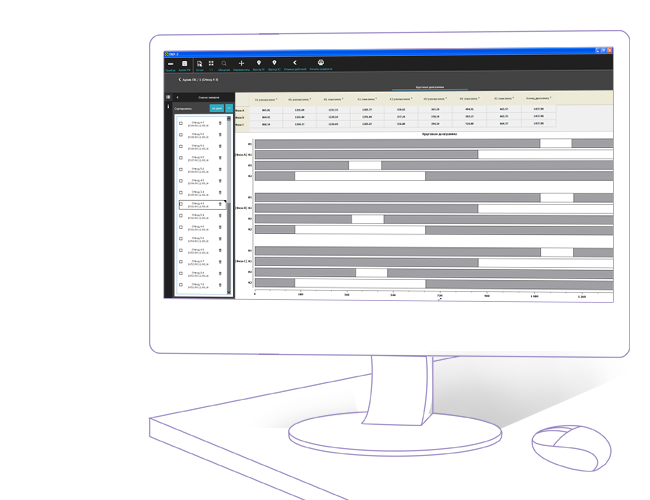

Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков.

Сохранение результатов измерений происходит в энергонезависимой памяти прибора, на внешнем Flash-накопителе, а также возможна передача их в компьютер.

Управление может осуществляться через клавиатуру, сенсорный экран или от ПК, что позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.

  ПКР-2 ПКР-2М
Режим проведения проверки устройств РПН
разборный
разборный и безразборный (метод DRM)*
Встроенное аккумуляторное питание
-
+
Передача данных на внешний Flash-накопитель - +

* Режим безразборной проверки позволяет проводить контроль технического состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора. Режим основан на методе DRM (Dynamic Resistance Measurement) и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов.

Пользователи прибора ПКР-2 тоже имеют возможность проведения безразборной диагностики устройств РПН, но для этого необходимо подать заявку производителю на активацию данного режима. Стоимость программного обеспечения для ПКР-2 на активацию DRM уточняйте у менеджеров компании. Кроме того, для проведения такой диагностики необходимо заказать один кабель закорачивания.

Характеристики Значение
Диапазон измерений интервалов времени 0,01 ÷ 1200 с
Точность ±(3+tx)×10-4 c,
где tx - измеряемый интервал времени, с
Разрешающая способность ±0,1 мс
Диапазон измерений угловых перемещений 2° ÷ 360°
Точность ±0,56°
Диапазон измерений силы постоянного тока 1 ÷ 4 А
Диапазон измерений электрического напряжения постоянного тока 1 ÷ 20 В
Диапазон измерений электрического сопротивления постоянному току 1 ÷ 20 Ω
Точность ±5 %
Частота дискретизации измерения сопротивления на канал 10 ±0,1 кГц
Максимальное время регистрации круговой диаграммы 20 мин
Максимальное время регистрации осциллограммы методом DRM 20 мин
Питание (встроенная батарея) Литий-ионная
Время работы от встроенного аккумулятора 2 ÷ 8 ч
Связь с ПК USB и USB host
Дисплей Цветной графический TFT
сенсорный, 640x480 точек
Потребляемая мощность в режиме ожидания < 15 Вт
Потребляемая мощность в режиме измерений < 210 Вт
Питание (сетевое напряжение) ~ 150-242 В, 47-63 Гц
= 150-300 В
Габариты 360×290×165 мм
Масса прибора 6,1 кг
Защита от окружающей среды IP 64 (крышка прибора закрыта)
IP 20 (крышка прибора открыта)
Диапазон температуры при работе с прибором от -20 °C до +40 °C
Гарантийный период 3 года
Межповерочный период 3 года
Межкалибровочный период 3 года
Язык интерфейса и руководства пользователя Русский / Английский

Стандартная комплектация

Фото Наименование, Индекс Применение

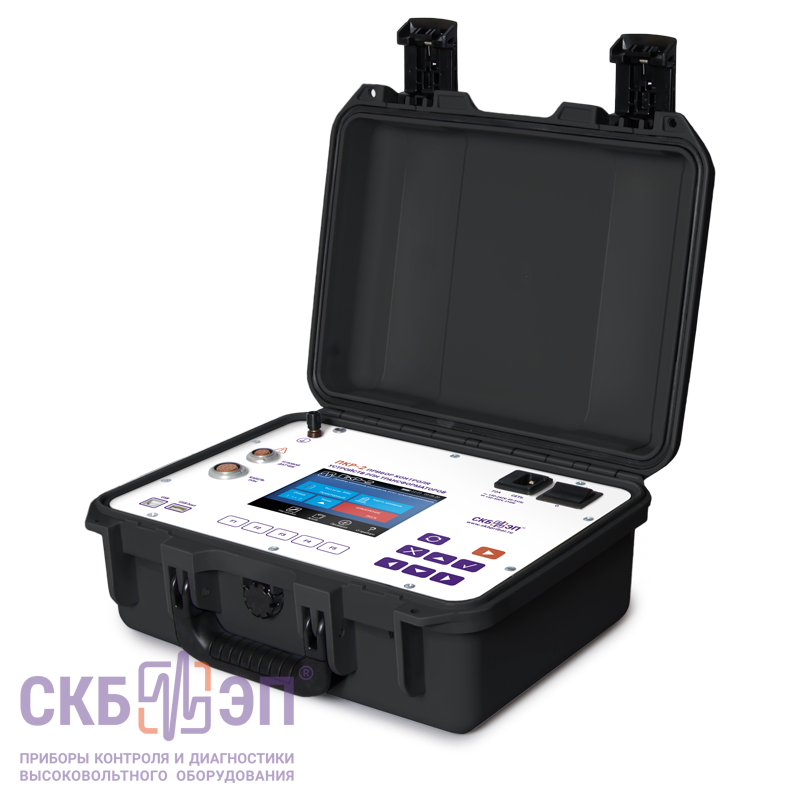

Измерительный блок ПКР-2М
  • Измерительный блок ПКР-2М
  • СКБ035.00.00.000-1
  • Измерительный блок ПКР-2М
  • СКБ035.00.00.000-1

Прибор и сопроводительная документация: встроенный режим безразборной диагностики устройств РПН (режим DRM), сертификат о калибровке, руководство по эксплуатации, формуляр, методика выполнения измерений, программное обеспечение (ПО) для ПК.

Кабель измерительный с соединителем и контактными зажимами
  • Кабель измерительный с соединителем и контактными зажимами
  • СКБ035.34.00.000
    СКБ035.34.00.000-01
    СКБ035.34.00.000-02
    СКБ035.39.00.000
  • Кабель измерительный с соединителем и контактными зажимами
  • СКБ035.34.00.000
    СКБ035.34.00.000-01
    СКБ035.34.00.000-02
    СКБ035.39.00.000

Длина измерительного кабеля с соединителем - 8 м., длина каждого кабеля с зажимом - 1,5 м.

Используется при разборном методе диагностики для подключения к контактам устройства РПН трансформатора внутри бака, а также при безразборном методе диагностики (DRM-тест) для подключения к вводам трансформаторов до 220 кВ включительно.

Для подключения к вводам трансформаторов свыше 220 кВ и автотрансформаторам необходимо заказать другой тип кабелей с зажимами - СКБ035.28.00.000, которые подключаются к соединителю СКБ035.39.00.000.

Кабель закорачивания
  • Кабель закорачивания
  • СКБ035.31.00.000
  • Кабель закорачивания
  • СКБ035.31.00.000

Для использования метода DRM (безразборной диагностики устройств РПН) необходим кабель закорачивания.

Состоит из 3-х закороток одинаковой длины 12 м. На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом до 50 мм.

Для безразборной проверки устройств РПН силовых трансформаторов и автотрансформаторов.

Датчик углового перемещения ДП22
  • Датчик углового перемещения ДП22
  • СКБ035.26.00.000
  • Датчик углового перемещения ДП22
  • СКБ035.26.00.000

Датчик позволяет измерять угол поворота и число оборотов вала устройства РПН. Диапазон измерений угла 0÷360º.
Необходимо выбрать подходящую ось.

Струбцина
  • Струбцина
  • СКБ035.30.00.000
  • Струбцина
  • СКБ035.30.00.000

Для фиксирования датчика ДП22 на приводе устройства РПН.

Ручка
  • Ручка
  • СКБ028.25.00.000
  • Ручка
  • СКБ028.25.00.000

Для крепления магнитного прижима. Рукоять для поворачивания вала РПН. Используется совместно с осями №№1 - 13 из дополнительной комплектации.

Ось №10 совместно со втулкой
  • Ось №10 совместно со втулкой
  • СКБ035.25.00.000
    СКБ028.25.01.008
  • Ось №10 совместно со втулкой
  • СКБ035.25.00.000
    СКБ028.25.01.008

В стандартную комплектацию прибора включена Ось №10 для приводов устройств РПН типа MZ-4.1; M3.2; M3-4. Для привода ПДП-4У используется совместно с втулкой.

Для остальных приводов оси в таблице дополнительной комплектации - см. ниже.

Кабель сетевой
  • Кабель сетевой
  • СКБ018.09.00.0000
  • Кабель сетевой
  • СКБ018.09.00.0000

Для подключения прибора к сети питания. Температурный диапазон -15 ÷ +45ºС. Длина 2м.

Провод заземления
  • Провод заземления
  • СКБ010.01.00.000
  • Провод заземления
  • СКБ010.01.00.000

Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Длина 2м.

Предохранитель ВП2Б-1В-2А<br>(2 шт.)
  • Предохранитель ВП2Б-1В-2А
    (2 шт.)
  • Предохранитель ВП2Б-1В-2А
    (2 шт.)

Для защиты источника питания.

Сумка для переноски кабелей и комплектующих
  • Сумка для переноски кабелей и комплектующих
  • СКБ126.06.00.000
  • Сумка для переноски кабелей и комплектующих
  • СКБ126.06.00.000

Дополнительная комплектация (по заказу)

Фото Наименование, Индекс Применение
Кабель измерительный DRM
  • Кабель измерительный DRM
  • СКБ035.38.00.000
  • Кабель измерительный DRM
  • СКБ035.38.00.000

Длина каждого кабеля с зажимом - 6 м. (всего 3 шт) , которые соединяются соединителем СКБ035.39.00.00 из стандартной комплектации (длина 8 м.)

Наиболее применим для безразборной диагностики (DRM-тест) для трансформаторов свыше 220 кВ и автотрансформаторов.

Добавочный резистор
  • Добавочный резистор
  • СКБ035.40.00.000
  • Добавочный резистор
  • СКБ035.40.00.000

Применяется при безразборной диагностике устройств РПН для фильтрации помех образующихся в ходе измерения из-за самовозбуждения трансформатора.

Комплект контактных щупов в специальном чехле
  • Комплект контактных щупов в специальном чехле
  • СКБ035.27.00.000
  • Комплект контактных щупов в специальном чехле
  • СКБ035.27.00.000

Щупы контактные (7 шт.) для подключения к контактам устройства РПН без слива масла. (Длина 85 cм., в сборе с удлинителем 155 cм.).
Поставляются в удобном чехле на замке для переноски.

Оси для фиксации датчика ДП22 на выходном валу
  • Оси для фиксации датчика ДП22 на выходном валу
  • Оси для фиксации датчика ДП22 на выходном валу

В зависимости от типа привода РПН, выберите необходимую ось для установки измерительного датчика ДП22 на выходном валу:

  • Ось №1 - для приводов РПН типа BUL (СКБ035.25.01.000);
  • Ось №2 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.02.000);
  • Ось №3 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.03.000);
  • Ось №4 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.04.000);
  • Ось №6 - для приводов РПН типа ПДП-4У. Ручной привод (СКБ035.25.06.000);
  • Ось №9 - для приводов РПН типа ПДП-4У. Электропривод (СКБ035.25.09.000);
  • Ось №7 - для приводов РПН типа MZ-4.1, MZ-4.4 Электропривод (СКБ035.25.07.000);
  • Ось №8 - для приводов РПН типа MZ-4.1, MZ-4.4. Ручной привод (СКБ035.25.08.000);
  • Ось №11 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Ручной привод (СКБ035.25.11.000);
  • Ось №12 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Электропривод (СКБ035.25.12.000);
  • Ось №13 - для приводов РПН типа VAKUTAP компании МR (СКБ035.25.13.000);

Кабель USB 2.0 A-B
  • Кабель USB 2.0 A-B
  • Кабель USB 2.0 A-B

Для подключения прибора к ПК (длина 1,8 м.).

Штанга-манипулятор
  • Штанга-манипулятор
  • СКБ110.41.00.000
    СКБ110.41.00.000-01
    СКБ110.41.00.000-02
  • Штанга-манипулятор
  • СКБ110.41.00.000
    СКБ110.41.00.000-01
    СКБ110.41.00.000-02

Штанга-манипулятор предназначена для присоединения измерительных кабелей с крышки бака силового трансформатора до 220 кВ, без применения лестниц и подъемников.

Комплектуется зажимом с токовым и потенциальным контактами соединенными измерительной площадкой. К площадке с земли/ с крышки бака присоединяются измерительные кабели.

  • Штанга-манипулятор для оборудования до 35кВ (Длина 2,2 м);
  • Штанга-манипулятор для оборудования до 110кВ (Длина 3,7 м);
  • Штанга-манипулятор для оборудования до 220кВ (Длина 5,1 м).

Прибор контроля устройств РПН трансформаторов ПКР-2
Прибор контроля устройств РПН ПКР-2М и миллиомметр МИКО-8
  • Открыть оригинал

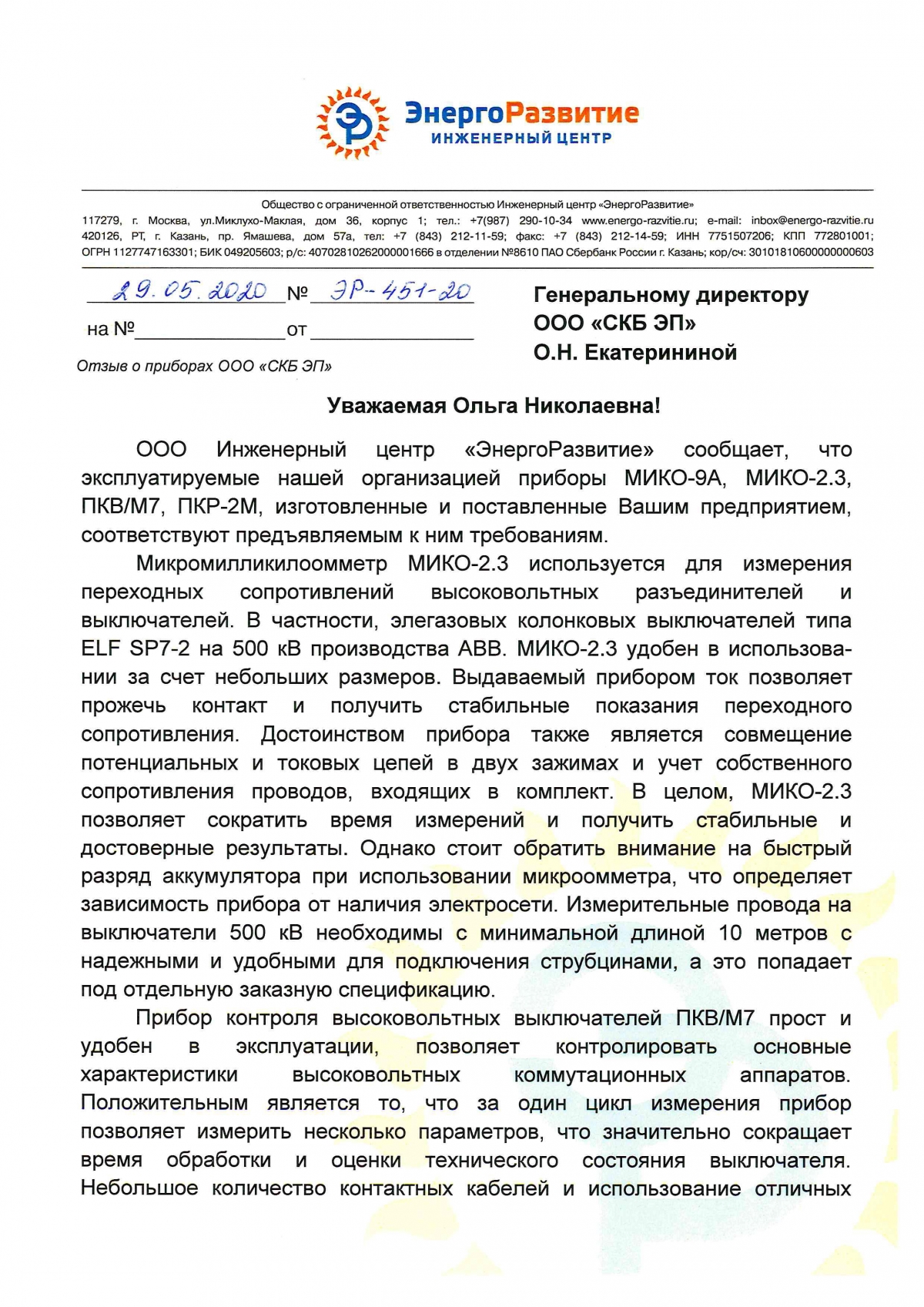

    ООО Инженерный центр "ЭнергоРазвитие"

    ООО Инженерный центр «ЭнергоРазвитие» сообщает, что эксплуатируемые нашей организацией приборы МИКО-9А, МИКО-2.3, ПКВ/М7, ПКР-2М, изготовленные и поставленные Вашим предприятием, соответствуют предъявляемым к ним требованиям.

    Микромилликилоомметр МИКО-2.3 используется для измерения переходных сопротивлений высоковольтных — разъединителей и выключателей. В частности, элегазовых колонковых выключателей типа ELF SР7-2 на 500 кВ производства АВВ. МИКО-2.3 удобен в использовании за счет небольших размеров. Выдаваемый прибором ток позволяет прожечь контакт и получить стабильные показания переходного сопротивления. Достоинством прибора также является совмещение потенциальных и токовых цепей в двух зажимах и учет собственного сопротивления проводов, входящих в комплект. В целом, МИКО-2.3 позволяет сократить время измерений и получить стабильные и достоверные результаты. Однако стоит обратить внимание на быстрый разряд аккумулятора при использовании микроомметра, что определяет зависимость прибора от наличия электросети. Измерительные провода на выключатели 500 кВ необходимы с минимальной длиной 10 метров с надежными и удобными для подключения струбцинами, а это попадает под отдельную заказную спецификацию.

    Прибор контроля высоковольтных выключателей ПКВ/М7 прост и удобен в эксплуатации, позволяет контролировать основные характеристики высоковольтных коммутационных аппаратов. Положительным является то, что за один цикл измерения прибор позволяет измерить несколько параметров, что значительно сокращает время обработки и оценки технического состояния выключателя. Небольшое количество контактных кабелей и использование отличных друг от друга приборных разъемов позволяет снизить вероятность ошибок персонала при сборке схемы проверки. ПКВ/M7 является универсальным аппаратом, позволяющим контролировать параметры высоковольтных выключателей, и может быть смело рекомендован организациям, занимающимся наладкой и эксплуатацией высоковольтного оборудования.

    Прибор МИКО-9А используется для проверки силовых трансформаторов и автотрансформаторов. В частности, в мае 2020г., прибор был успешно опробован на автотрансформаторе АТДЦТН- 250000/220/110. МИКО-9А укомплектован широким ассортиментом измерительных проводов, (имеется возможность измерения по трехфазной схеме), что даёт возможность оперативно выполнить большое количество измерений, сокращая операции подключений, минимальным составом специалистов. Наличие встроенной АКБ большой ёмкости позволяет проводить измерения в полевых условиях, независимо от наличия электросети. Прибор очень удобен в использовании (наличие автоматического режима, немаловажная опция размагничивания трансформатора, удобный и понятный интерфейс), малогабаритен и имеет малый вес.

    Прибор ПКР-2М используется для проверки технического состояния переключающих устройств трансформаторов всех типов, как резисторных, так и реакторных, разборным методом, а также для диагностики устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов (методом ОКМ). Наличие встроенного аккумулятора повышает его мобильность и удобство эксплуатации. Укомплектованность длинными щупами (доп. опция) и кабелем с зажимами типа «крокодил» обеспечивает удобство подключения к большинству устройств РПН.

    Использование этих приборов позволяет нашим специалистам сократить время испытаний и измерений. Данные приборы зарекомендовали себя положительно, соответствуют заявленным характеристикам и по многим аспектам превосходят аналогичные приборы других производителей.

    А.С. Вакатов
    Заместитель генерального директора по производству

  • Открыть оригинал

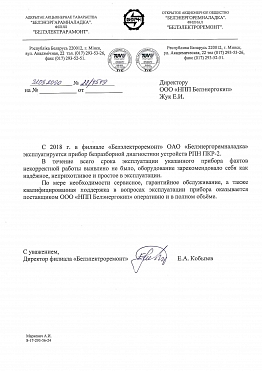

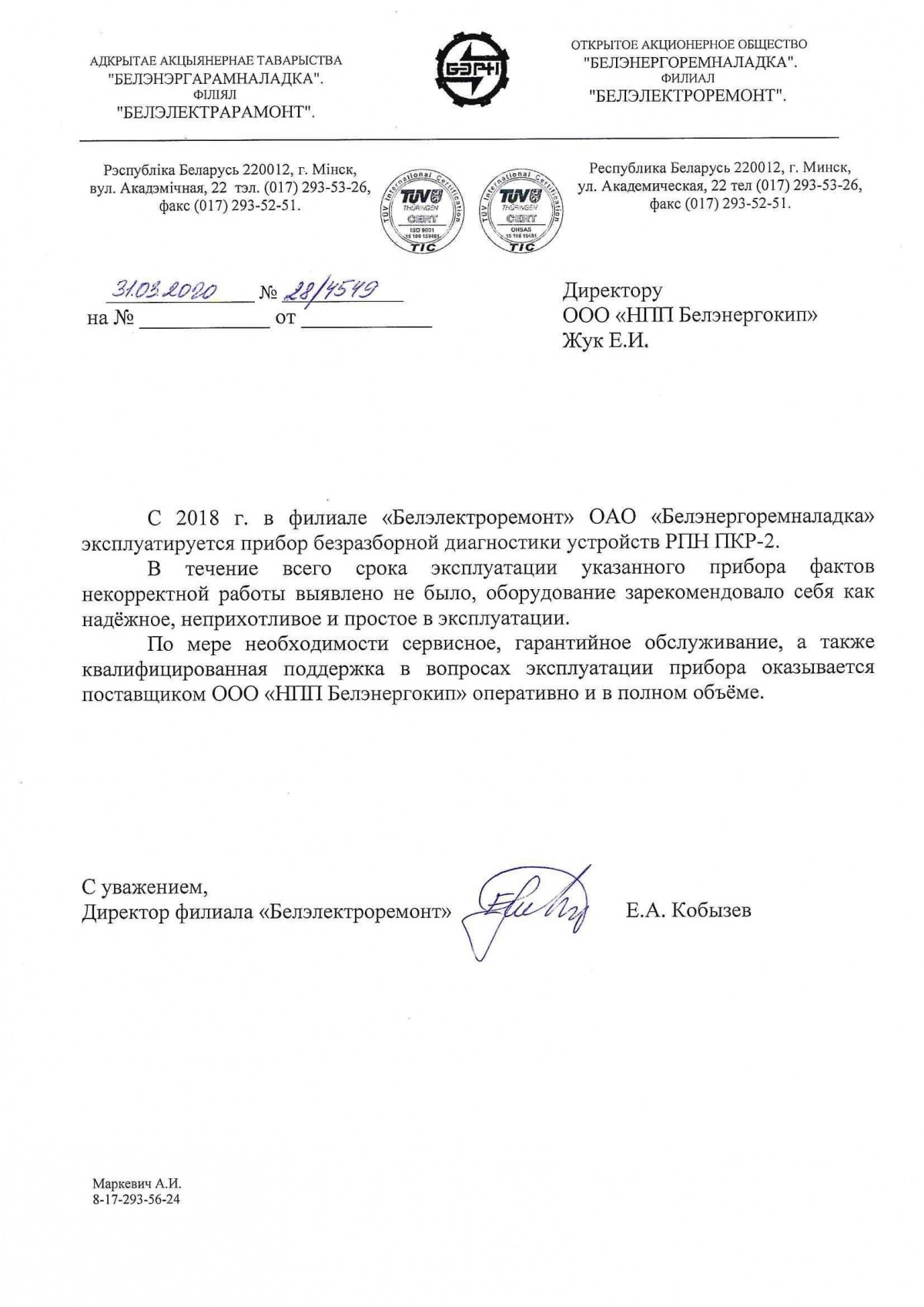

    ОАО "Белэнергоремналадка" Филиал "Белэнергоремонт"

    С 2018 г. в филиале «Белэлектроремонт» ОАО «Белэнергоремналадка» эксплуатируется прибор безразборной диагностики устройств РПН ПКР-2.

    В течение всего срока эксплуатации указанного прибора фактов некорректной работы выявлено не было, оборудование зарекомендовало себя как надёжное, неприхотливое и простое в эксплуатации.

    По мере необходимости сервисное, гарантийное обслуживание, а также квалифицированная поддержка в вопросах эксплуатации прибора оказываются поставщиком ООО «НПП Белэнергокип» оперативно и в полном объёме.

    Е. А. Кобызев
    Директор филиала «Белэлектроремонт»

  • Открыть оригинал

    ООО Инженерный центр «ЭнергоРазвитие»

    ООО Инженерный центр «ЭнергоРазвитие» сообщает, что эксплуатируемые нашей организацией приборы МИКО-9А, ПКР-2М, МИКО-2.3, ПКВ/М7, изготовленные и поставленные Вашим предприятием, соответствуют предъявляемым к ним требованиям. Комплектация и функционал приборов обеспечены в соответствии с заказом.

    Прибор МИКО-2.3 и прибор контроля высоковольтных выключателей ПКВ/М7 активно применяются нашей организацией при измерении переходного сопротивления контактов высоковольтных выключателей, разъединителей и другого электрооборудования, а также для контроля характеристик масляных, вакуумных и элегазовых выключателей. Данные приборы имеют ряд положительных преимуществ:

    • информативны, точны в измерениях;
    • просты в использовании;
    • надежны и компактны.

    Прибор МИКО-9А используется для проверки силовых трансформаторов. Прибор укомплектован широким ассортиментом измерительных проводов, имеется возможность измерения по трёхфазной схеме, что даёт возможность оперативно выполнить большое количество измерений минимальным составом специалистов, сокращая количество операций подключения. Наличие встроенной АКБ большой ёмкости позволяет проводить измерения в полевых условиях, независимо от наличия электросети. Прибор имеет малые массогабаритные параметры, а также очень удобен в использовании за счёт наличия следующих функций:

    • автоматический режим работы;
    • размагничивание трансформатора;
    • удобный и понятный интерфейс.

    Прибор ПКР-2М используется для проверки технического состояния переключающих устройств РПН всех типов, как резисторных, так и реакторных. Прибор позволяет проверять состояние устройства РПН как разборным, так и безразборным методами. К примеру, для диагностики устройств РПН с токоограничивающими резисторами не требуется снятие крышки бака контакторов (метод DRM).

    Наличие встроенного аккумулятора повышает его мобильность и удобство эксплуатации. Укомплектованность длинными щупами и кабелем с зажимами типа «крокодил» обеспечивает удобство подключения к большинству устройств РПН.

    Использование вышеперечисленных приборов позволяет нашим специалистам сократить время испытаний и измерений. Данные приборы зарекомендовали себя положительно, соответствуют заявленным характеристикам и по многим аспектам превосходят аналогичные приборы других производителей.

    ООО ИЦ «ЭнергоРазвитие» выражает свою благодарность за ваш труд, вложенный в выпущенные приборы, и надеется на дальнейшее плодотворное сотрудничество.

    А.С. Вакатов
    Зам. генерального директора по производству

Мы используем файлы cookie. Продолжив использование сайта, вы соглашаетесь на обработку
Ваших персональных данных с использованием данных файлов и Политикой конфиденциальности.
