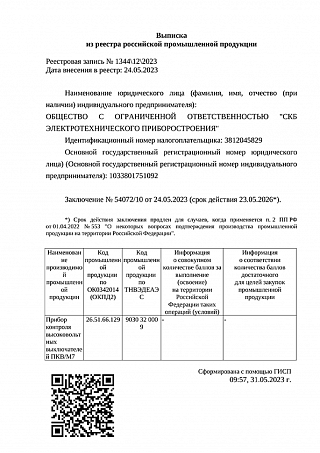

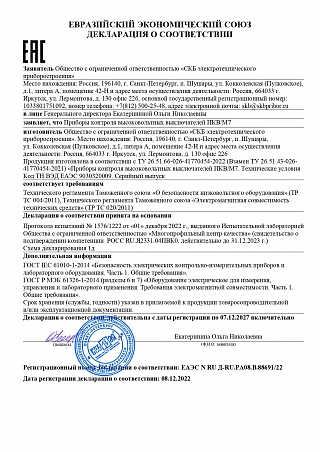

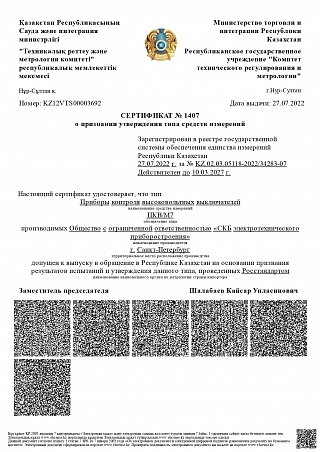

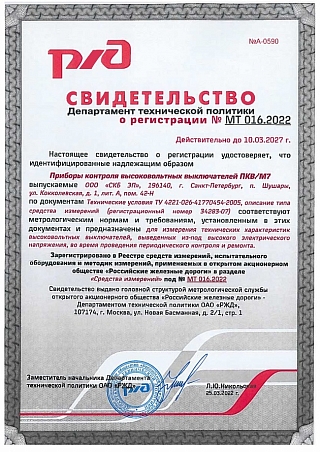

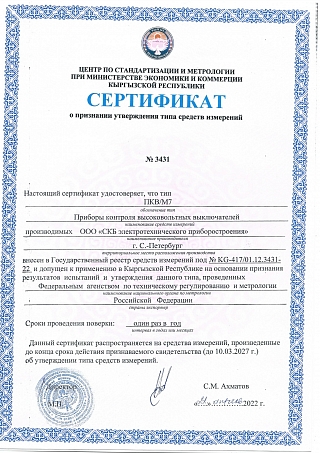

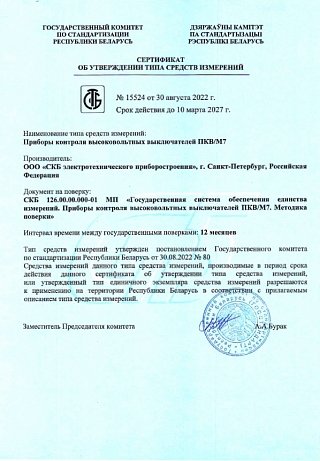

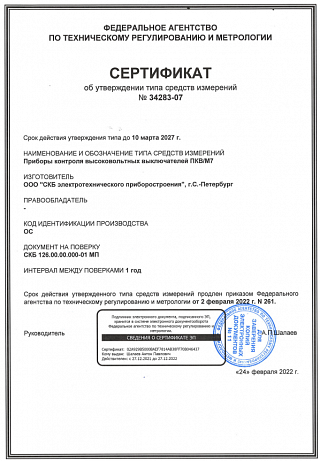

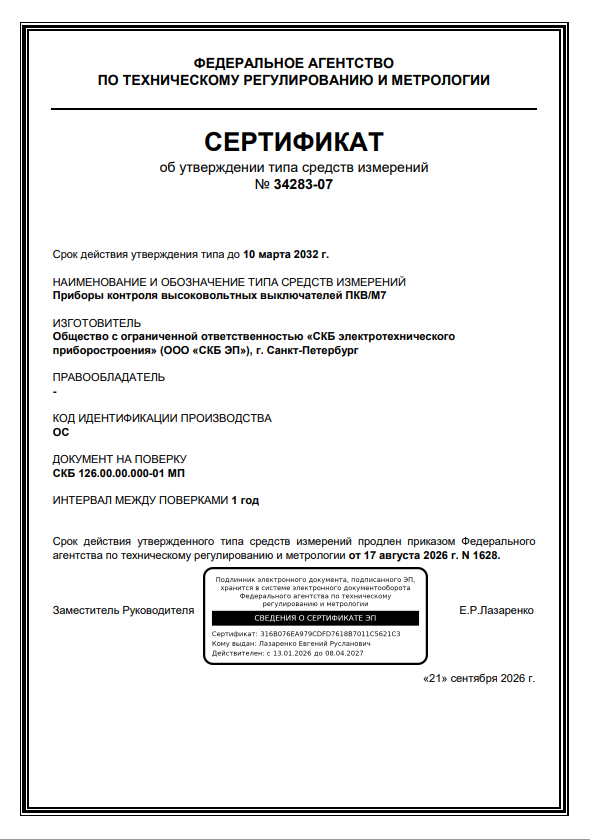

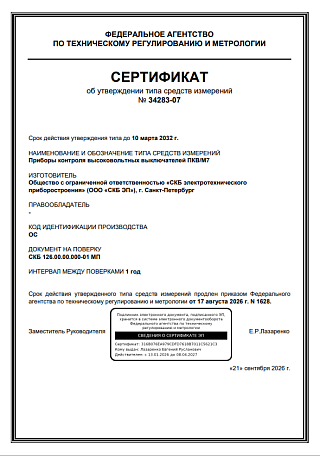

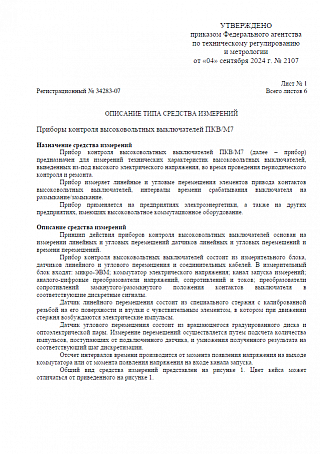

Сертификаты

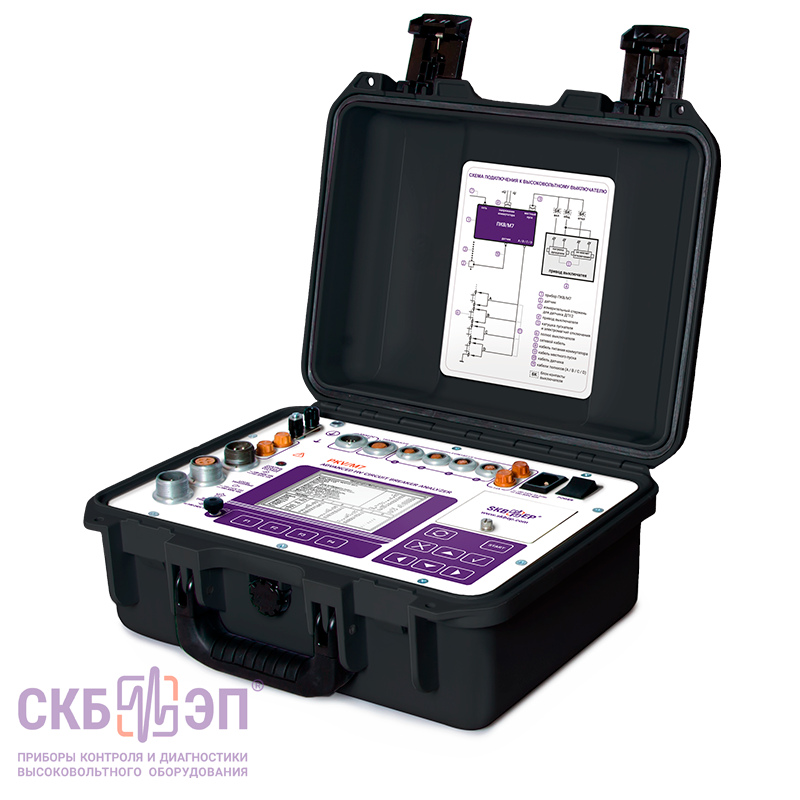

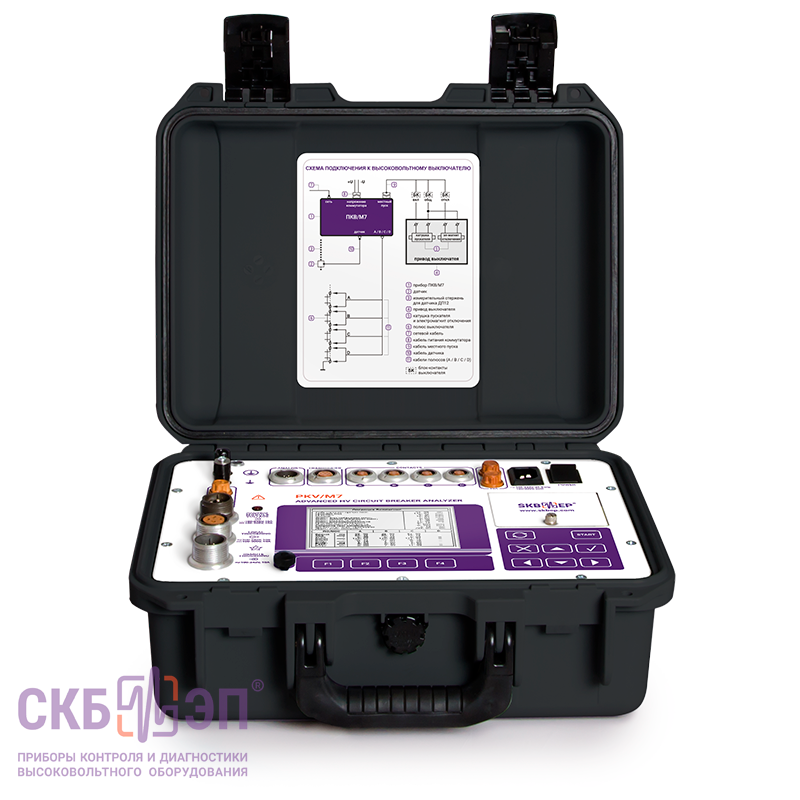

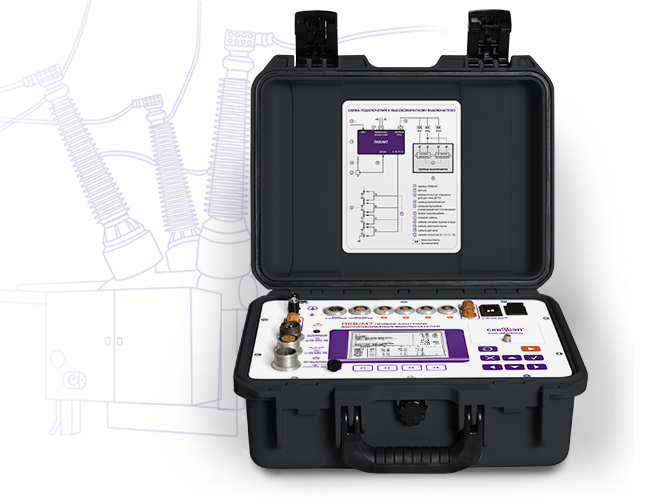

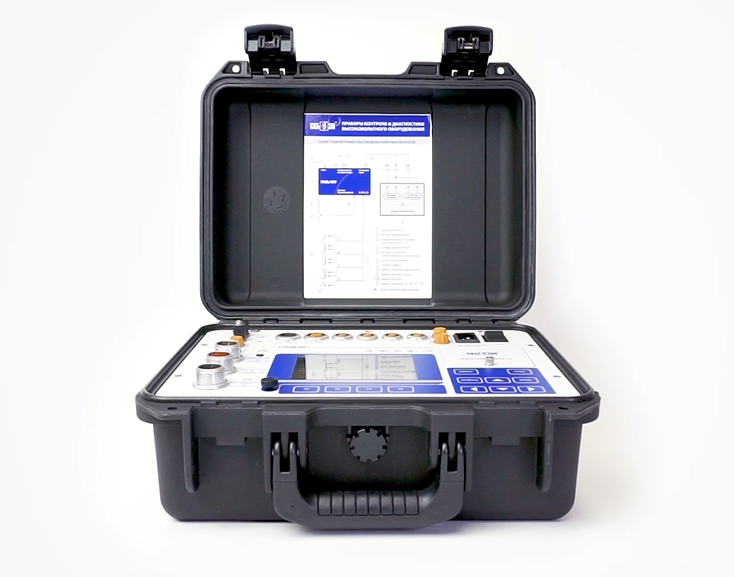

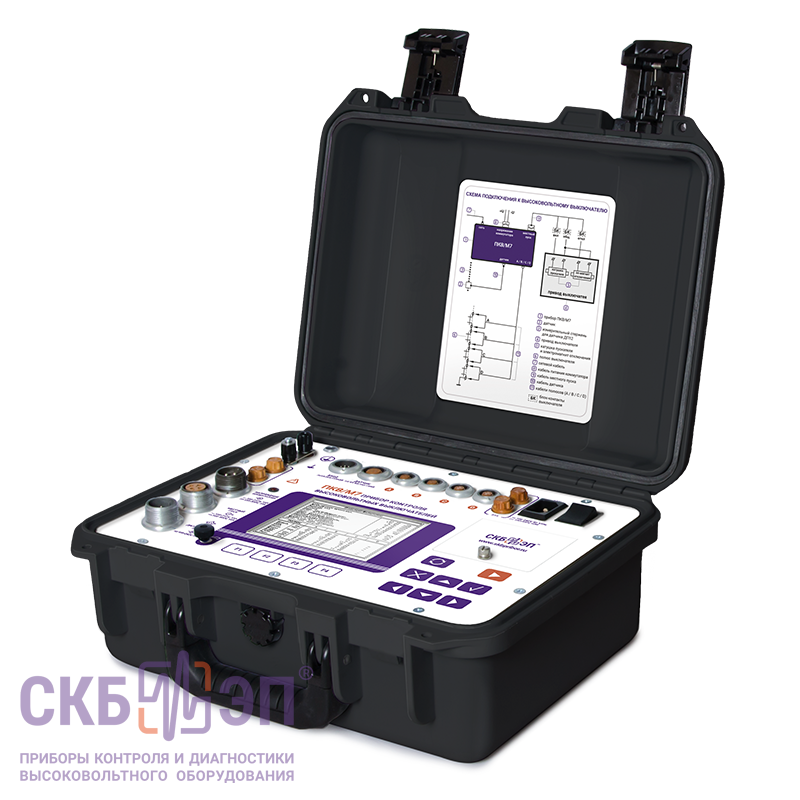

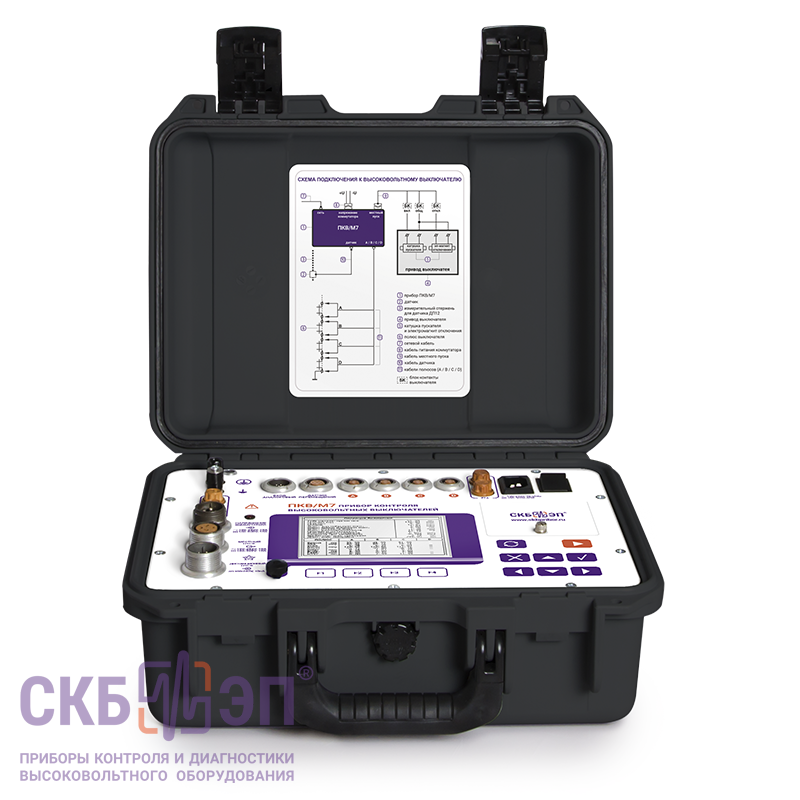

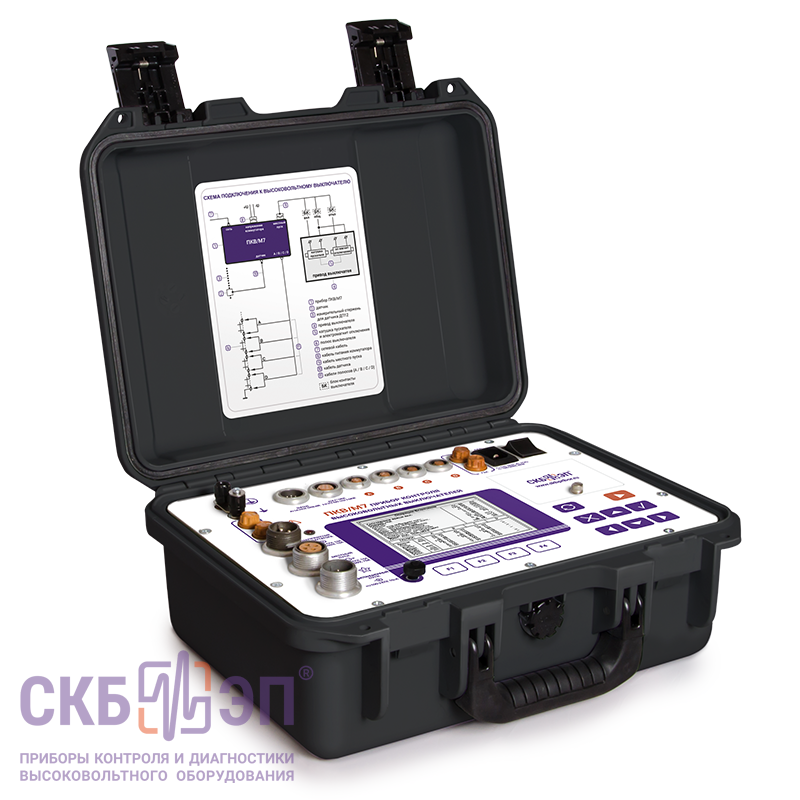

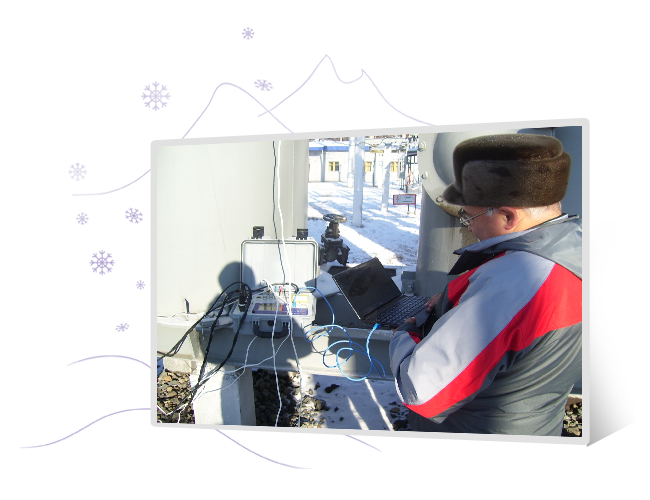

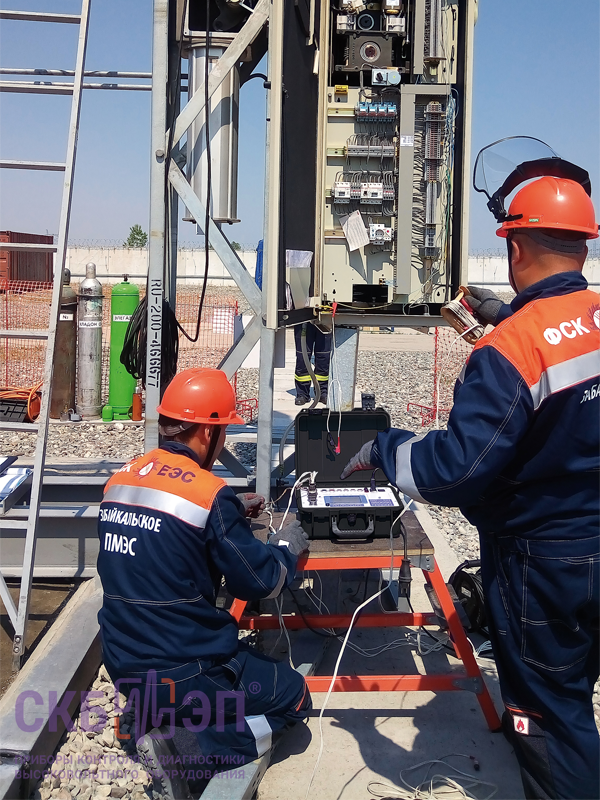

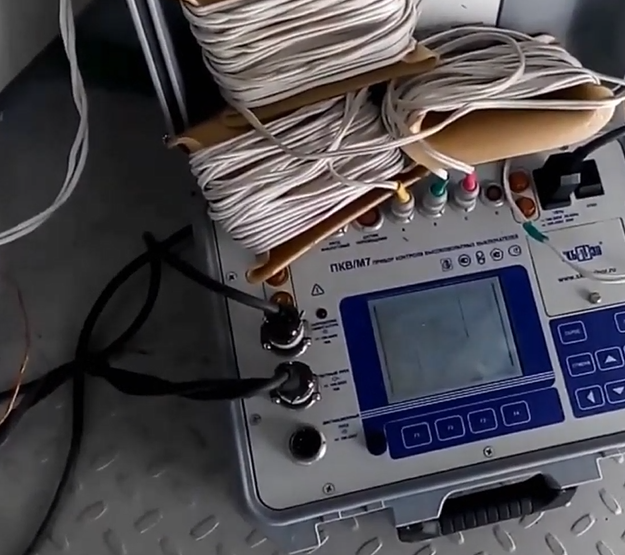

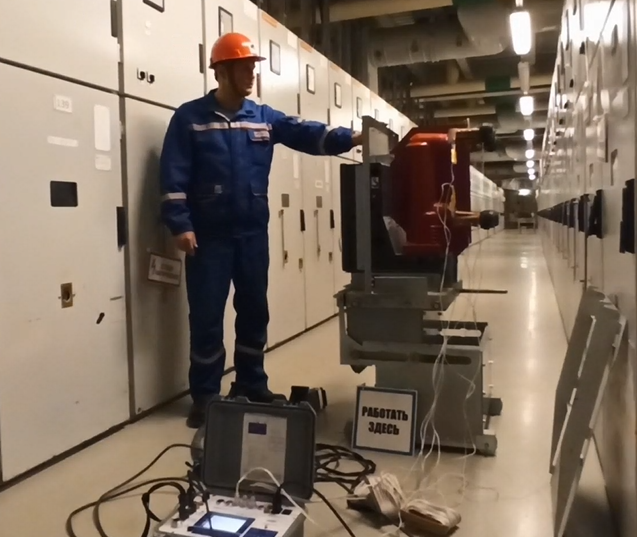

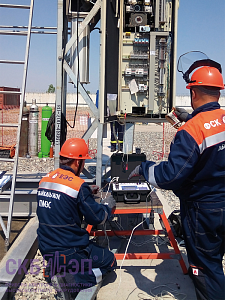

Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства, а также контроль временных характеристик отделителей и короткозамыкателей.
Дополнительно, ПКВ/М7 позволяет регистрировать мгновенные значения токов и напряжений электромагнитов управления.
Прибор ПКВ/М7 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (ABB, AREVA, ALSTOM, SIEMENS и др.).
Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. В памяти прибора хранятся передаточные функции кинематических схем большинства выключателей. Работа по адаптации началась еще с первой выпущенной модели прибора ("предшественник" ПКВ/М1) в 1995 г. и продолжается по сей день.

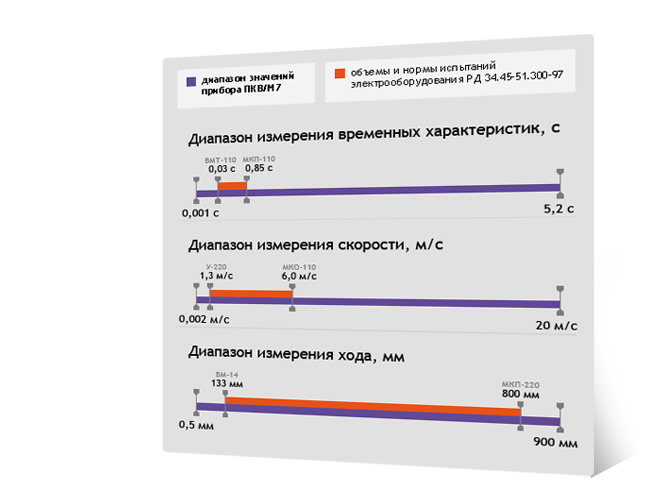

Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах.
А вообще, существует множество нюансов при проведении измерений на выключателе, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики.

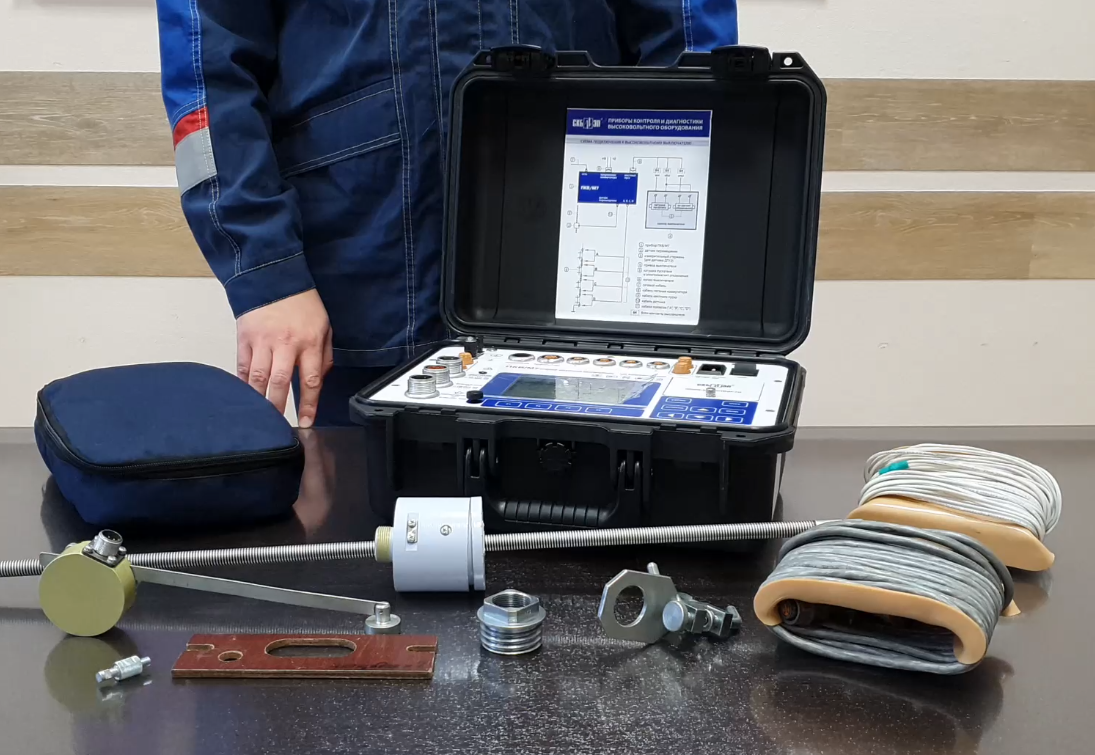

Совместно с прибором ПКВ/М7 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.
Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.
Для измерений скоростных характеристик и параметров хода высокая точность обеспечивается датчиками инкрементного (дискретного) типа углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Точность измерения временных характеристик составляет ±0,1 мс.
Часто, применяемые в других приборах, аналогах прибора ПКВ/М7, датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. Например, при максимальном ходе 900 мм такая погрешность дает неопределенность значения в ±9мм.

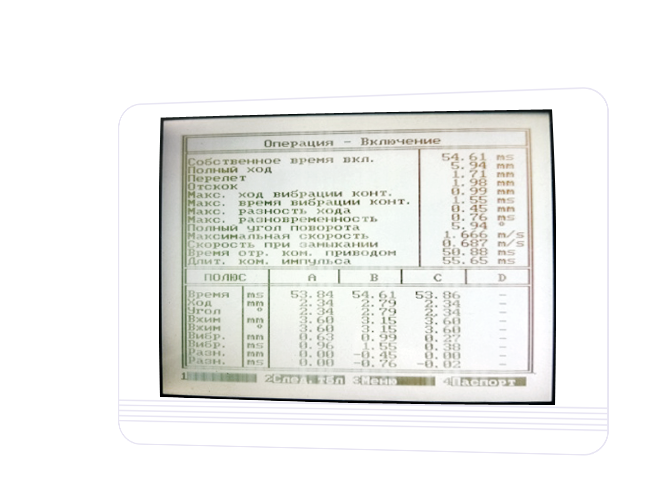

Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как:

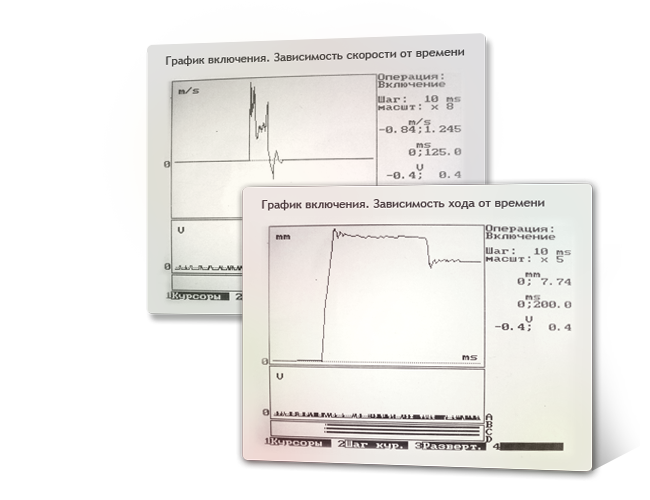

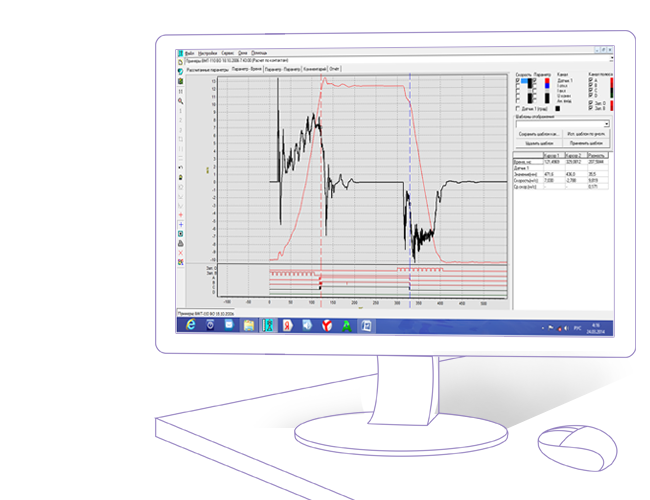

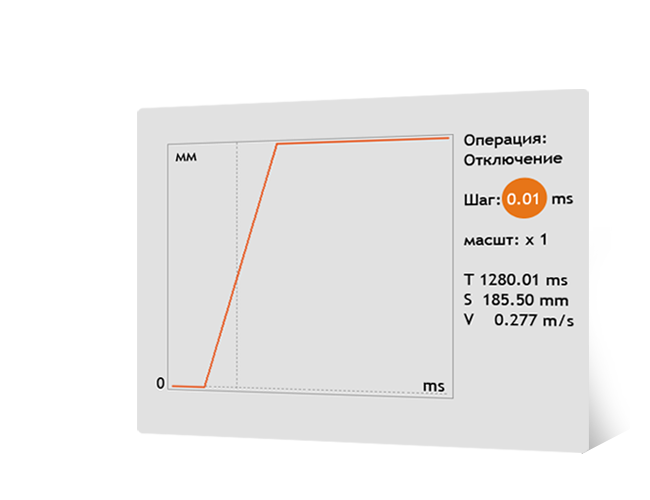

Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров и масштабирования.
Прибор регистрирует:
Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя, что позволяет безразборным методом выявить его текущие или зарождающиеся неисправности на ранней стадии.
Прибор ПКВ/М7 оборудован силовым коммутатором для управления приводами коммутационных аппаратов, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 14А, в том числе и ресурсные испытания.
По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).
Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:
|
Диапазон ПУВ-регулятора |
Положения РД 34.45-51.300-97 | |||
| 9.10. П, С. | 9.10. П, С. | 12.4. П, С. | 13.3. П, С. | |
| Масляные и электромагнитные выключатели |
Выключатели нагрузки |
Элегазовые выключатели | Вакуумные выключатели | |
| 0,2 ÷ 0,95 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,7 Uном | 0,7 ÷ 0,85 Uном |

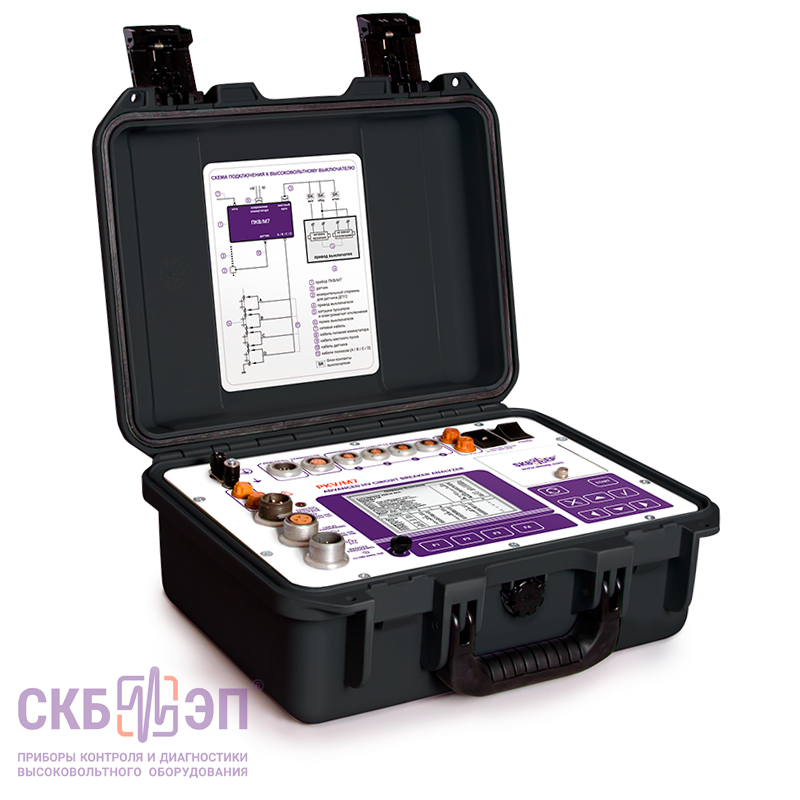

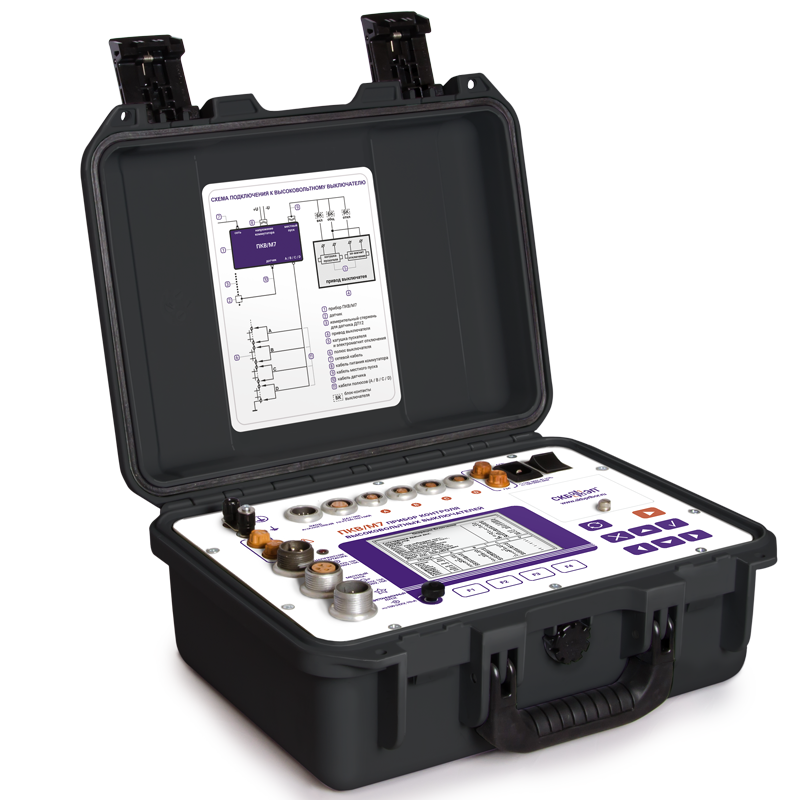

ПКВ/М7 - самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования, все настройки, расчеты и графики отображаются на графическом ч/б LCD (320х240) дисплее.
Дополнительно, прибор может работать под управлением ПК в качестве измерительного блока или носителя информации, которую можно скопировать напрямую в ПК или на USB Flash.
Если Вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М7 гарантированно работает при температуре от -20 до +40 °С.
| Фото | Наименование, Индекс | Применение |
|---|---|---|
|
|
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя. |
|
|
Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 0÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем. |
|
|
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. |
|
|
Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°. |
|
|
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. В стандартной комплектации длина 7м., по заказу 12м. |
|
|

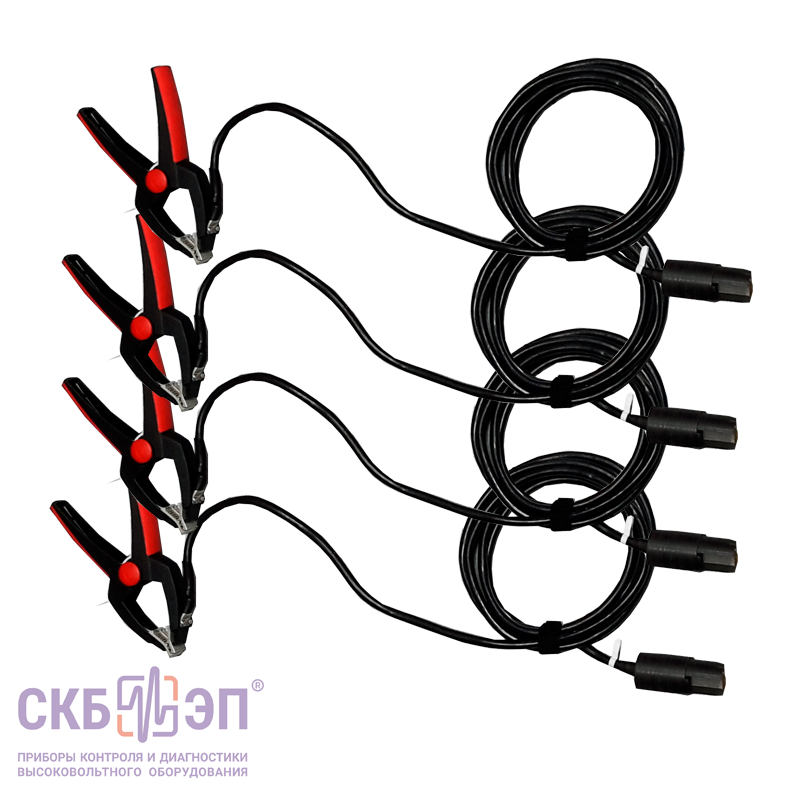

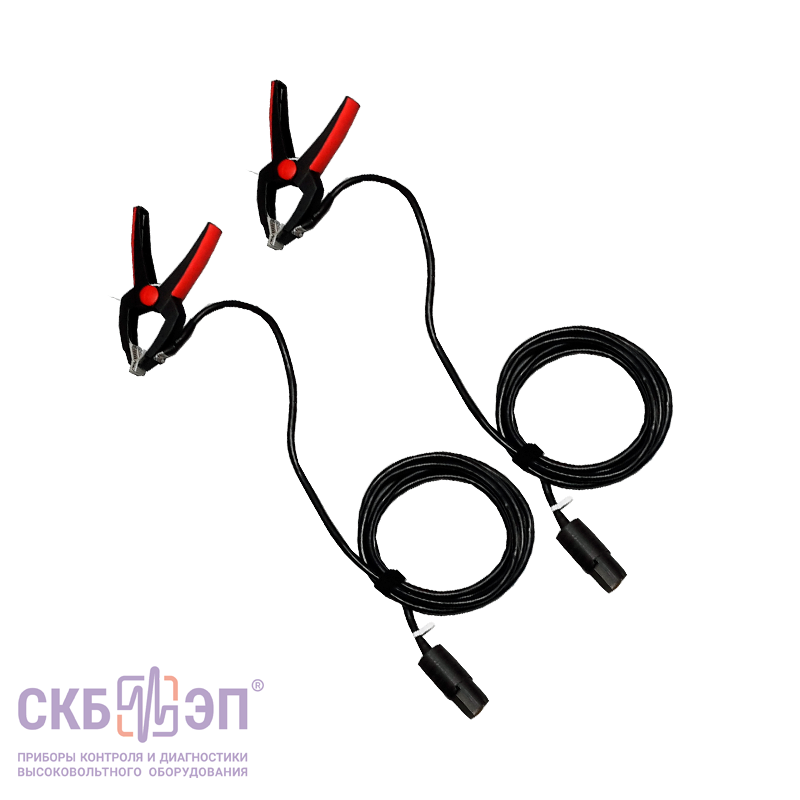

Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. Длина 11м. |
|
|
Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м. |
|
|
Для подключения к приводу высоковольтного выключателя. Номинальный ток 50А. Изоляция - силикон. Оканчивается зажимами типа "крокодил". Длина 5м. |
|
|
Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Оканчивается разъемом. Длина 2м. |
|
|
Для измерения сопротивлений в диапазоне 0 ÷ 240 Ом и 0 ÷ 2,5 кОм. Оканчивается наконечниками под винт М5. Длина 2,5м. |
|
|
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.). |
|
|

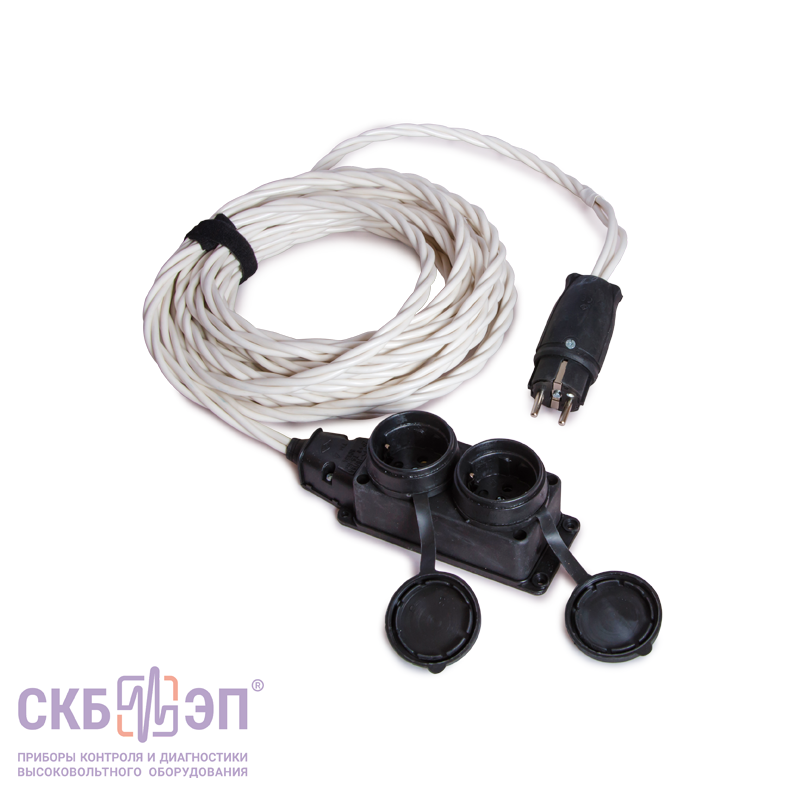

Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м. |
|
|
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м. |
|
|
Для подключения прибора к компьютерной сети или ноутбуку. Длина 2м. |
|
|
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. |
|
|
Для защиты источника питания. |
|
|
|
|
|
| Фото | Наименование, Индекс | Применение |
|---|---|---|
|
|
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. |
|
|
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. |
|
|
Для измерения напряжений 0÷12В и -6÷+6В. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 2,5м. |
|
|
Необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске прибора. |
|
|

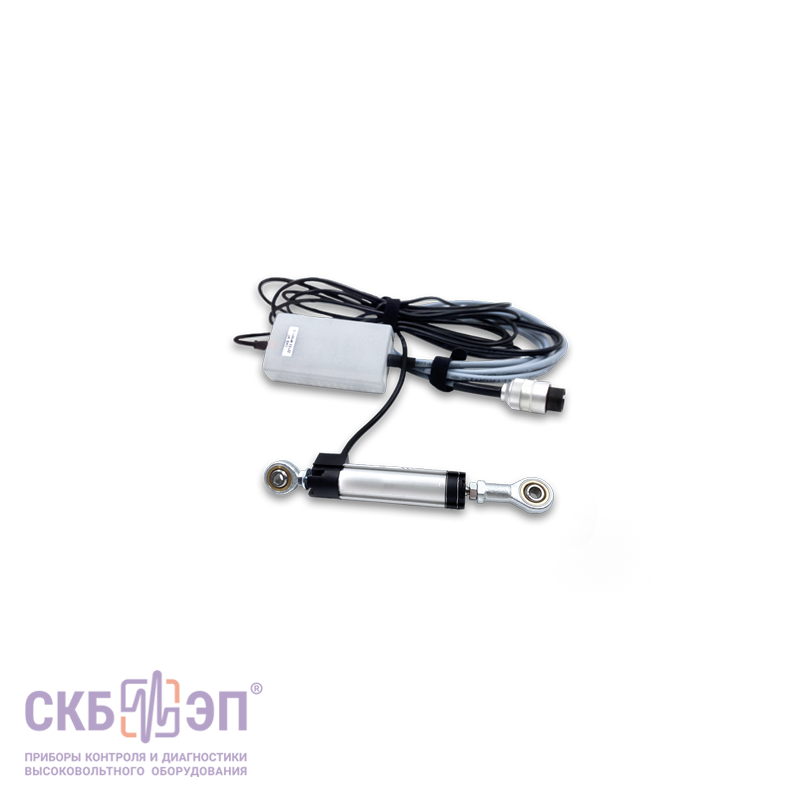

Для измерения линейных перемещений хода в диапазоне 25 мм., для вакуумных выключателей с открытым изоляционным корпусом. Комплектуется: |
|
|
Для измерения токов электромагнитов и соленоидов. Поставляется в комплекте с блоком сопряжения. Постоянный ток до 600А, переменный до 400А. Длина 2,5м. |
|
|
Обеспечивает удобство подключения прибора (прибора и пульта управления приводом ПУВ (см. ниже)) к выключателю типа ВК-10. Клемник оканчивается контактными гнездами для подключения к клеммам разъема управления ВК-10. |
|
|
Обеспечивает удобство совместного применения и подключения ПКВ/М7 и пульта управления приводом ПУВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам. |
|
|
Для крепления датчика ДП21 к различным типам высоковольтных выключателей Siemens, ABB, Areva и др. |
|
|
Крепежное приспособление для высоковольтных выключателей Schneider Electric Evolis, Susol VL-06. |
|
|
Крепежное приспособление для высоковольтных выключателей Schneider Electric Evolis, Susol VL-06. |
|
|
Крепежное приспособление для высоковольтных выключателей Schneider Electric Evolis, Susol VL-06. |
|
|
Для установки датчика угловых перемещений ДП21 на высоковольтные выключатели типа ВТ, ВТД, и подобные. |
|
|
Устанавливается вместо кожуха внизу привода для крепления датчика линейных перемещений ДП12 на высоковольтные выключатели типа ВГУ и подобные. |
|
|
Устанавливается на ось главного подвижного контакта высоковольтных выключателей типа ВЭ, ВЭС. На этот кронштейн затем крепится датчик линейных перемещений ДП21. |
|
|
Для установки углового датчика ДП21 к высоковольтному выключателю ВБП-10 и подобным. |
|
|
Для подключения прибора к компьютерной сети или к ноутбуку. Длина 1,5м. |
|
|
Для управления прибором ПКВ/М7 от компьютера, а также для обработки результатов измерения в специальной программе. |
|
|

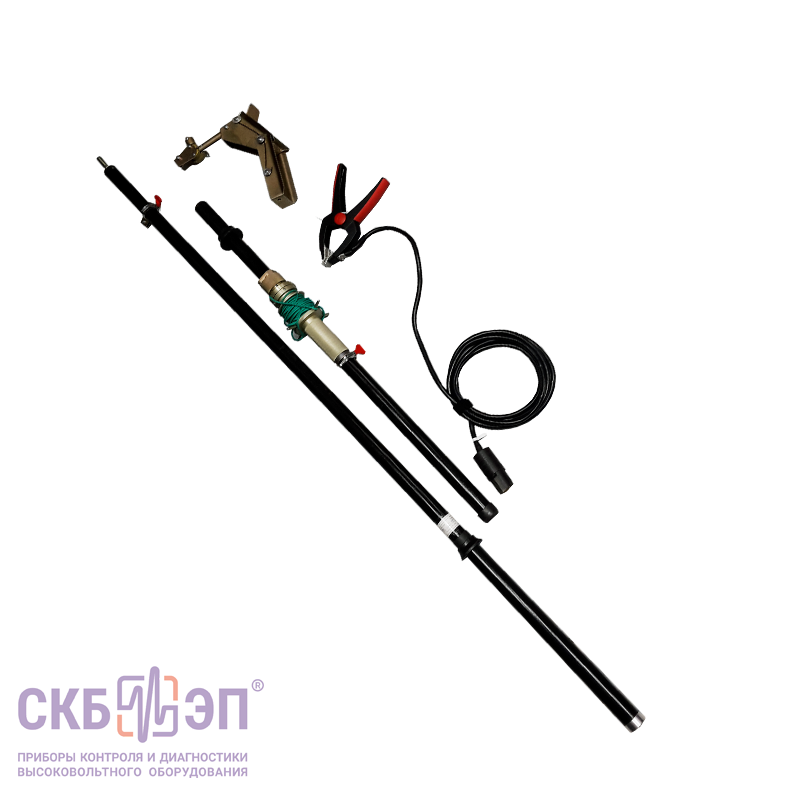

Штанга-манипулятор предназначена для присоединения кабелей полюсов с земли/с крышки бака к вводам высоковольтных выключателей, без применения лестниц и подъемников.
|
| Фото | Наименование, Индекс | Применение |
|---|---|---|
|
|

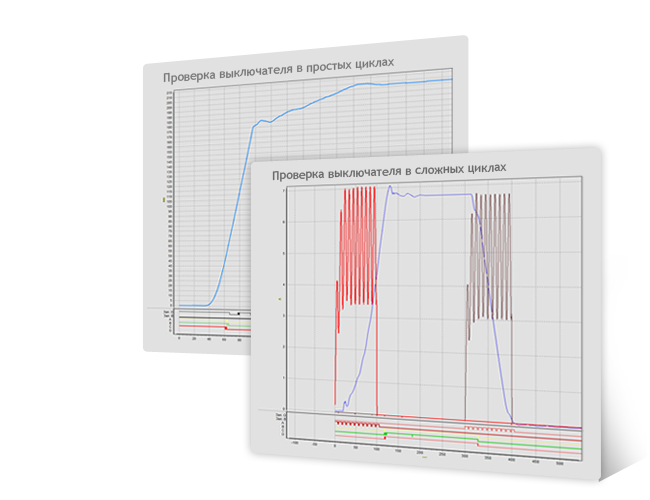

Коммутатор ПКВ/М7 дает возможность проверять выключатели как в простых, так и сложных циклах переключения на токах электромагнитов до 14А с заданием необходимых длительностей импульсов включения и отключения, паузы и задержки отключения, если тока недостаточно, то можно использовать ПУВ-регулятор, который также предназначен для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания. Рабочий ток 35А. |
Открыть оригинал
Электротехническая лаборатория Воркутинской ТЭЦ-2 ООО "Воркутинские ТЭЦ" ПАО "Т Плюс" имеет в своей приборно-технической базе следующие приборы производства ООО "СКБ ЭП":
С помощью микроомметров персоналом ЭТЛ проводятся измерения сопротивления постоянному току контактных соединений, а приборы ПКВ/М5Н и ПКВ/М7 активно используются для измерения скоростных и временных характеристик выключателей 6, 35 и 110 кВ.
Микроомметры удобны в работе благодаря своей автономности и мобильности. Прибор ПКВ/М5Н несмотря на длительный срок эксплуатации актуален при проверке высоковольтных выключателей (ввиду наличия в комплектации датчиков линейного и углового перемещения), но, в связи с моральным старением и заменой на новые аналоги, прибор не может дополняться новыми комплектующими. Новый прибор ПКВ/М7 дополняется необходимыми запасными частями, современен, мобилен, точен и, исходя из этого, более востребован специалистами ЭТЛ.
По итогу эксплуатации приборов производства ООО "СКБ ЭП" персоналом Воркутинской ТЭЦ-2 можно сказать о надёжной и качественной работе вышеописанных моделей и выразить желание продолжать взаимодействие со специалистами ООО "СКБ ЭП" по консультативным техническим и коммерческим вопросам.
А.В. Кузнецов
Технический директор –
главный инженер ООО "Воркутинские ТЭЦ"
Открыть оригинал
В филиале ПАО "Россети Томск" с 2019 года используется в работе прибор ПКВ/М7 производства ООО "СКБ ЭП".
С помощью данного прибора проводятся замеры и диагностика выключателей масляных (ВМП(Э)-10, ВКЭ-10, ВМТ-110, МКП-110).
Прибор ПКВ/М7 зарекомендовал себя с положительной стороны. Прибор удобен в использовании, это позволяет сократить трудозатраты ремонтного персонала. Измеряет с высокой точностью важные параметры (разновремённость, вжим, скорость, и т.д.).
Выражаем благодарность ООО "СКБ ЭП" за производство качественной и надёжной продукции и рекомендуем её использование организациям, занимающимся эксплуатацией, диагностикой и ремонтом электрооборудования.
А.В. Петлин
Начальник службы подстанций
Открыть оригинал
В службах технического обслуживания и ремонта подстанций филиала ОАО "МРСК Урала" - "Пермэнерго" используются приборы ПКВ/М7, ПКВ/М6Н, ПКВ/М5 и МИКО-1 производства ООО "СКБ ЭП" более восьми лет.
Приборный парк состоит из:
С использованием вышеперечисленных приборов производится диагностика состояния и наладка коммутационного оборудования:
За время эксплуатации приборы ПКВ/М7, ПКВ/М6Н, ПКВ/М5 зарекомендовали себя с хорошей стороны. Благодаря простому интерфейсу они просты и удобны в эксплуатации, при этом обладают высокой точностью измерений, небольшими габаритными размерами и весьма надёжны.
Программное обеспечение прибора ПКВ/М7 даёт возможность создания и ведения архива измерений, в том числе, возможность ввода данных заводских испытаний, что, в свою очередь, позволяет проводить непосредственно на рабочем месте первичный анализ результатов диагностики оборудования.
Приборы серии ПКВ позволяют за один цикл выполнить измерение ряда важных параметров (разновремённость, вжим, скорость, время, и т.д.), что значительно сокращает время обработки и оценки технического состояния выключателя, и в целом уменьшить время на ремонт оборудования.
Приборы комплектуются качественным набором измерительных кабелей, зажимов, кронштейнов.
Приборы производства ООО "СКБ ЭП" мы рекомендуем другим организациям, работающим в сфере эксплуатации и наладки электрооборудования.
Д.В. Слободин
Заместитель главного инженера по эксплуатации
Открыть оригинал
В настоящее время на подстанциях Приокского ПМЭС используются следующие приборы производства ООО "СКБ ЭП":
С помощью данных приборов выполняется снятие всех необходимых временных и скоростных характеристик высоковольтных выключателей различных типов, а также измерение переходных сопротивлений контактов оборудования.
Все вышеуказанные приборы отличаются простотой управления, имеют компактное исполнение и небольшой вес, что позволяет использовать их непосредственно на месте установки выведенного в ремонт оборудования.
За время работы приборы зарекомендовали себя с хорошей стороны в плане эксплуатации и точности измерений.
А.Д. Осипенко
И.о. заместителя директора – главного инженера
Открыть оригинал
В Таксимовской дистанции электроснабжения эксплуатируется прибор контроля и диагностики высоковольтных выключателей ПКВ/М7 производства компании ООО "СКБ ЭП". Приборы вашей компании в дистанции эксплуатируются уже порядка десяти лет. ПКВ/М7 пришёл на смену ПКВ/М5, который, в свою очередь, зарекомендовал себя только с положительной стороны, так же как сейчас ПКВ/М7 аналогично хорошо зарекомендовал себя. Прибор контроля выключателей позволяет проводить широкий спектр измерений параметров коммутационных аппаратов. С помощью данного прибора можно выявлять очень много неисправностей, в том числе однофазный обрыв или многофазный обрыв токоведущего контура высоковольтных выключателей, которые могут привести к масштабным авариям и повреждениям электроустановок.
Основными преимуществами прибора являются высокая точность измерения временных характеристик, подробная информация о состоянии выключателей из регистрируемых графических процессов. Расширенный температурный диапазон эксплуатации прибор от -20°С до +40°С, что позволяет работать в условиях пониженных температур. По сравнению со старым прибором уменьшились габаритные размеры, что позволяет легче транспортировать его к объектам измерения. С уверенностью могу порекомендовать приборы вашей компании другим эксплуатирующим организациям.
С.Д. Попов
Начальник Таксимовской дистанции электроснабжения
Открыть оригинал
В филиале "Калининградская ТЭЦ-2" АО "Интер РАО-Электрогенерация" с 2013 года успешно эксплуатируется прибор контроля высоковольтных выключателей типа ПКВ/М7. Данный прибор применяется персоналом электрического цеха для измерения параметров элегазовых коммутационных аппаратов 110-330 кВ.
Прибор ПКВ/М7 очень прост и удобен в использовании, простое и доходчивое меню не требует специального обучения и навыков для работы с ним. Сам прибор – довольно компактный, удобный в переноске и перевозке на удалённые объекты. Подходит для проведения измерений для всех видов выключателей (элегазовые, масляные, вакуумные) и не требует дополнительных выносных блоков, что делает его удобным в эксплуатации. Выполнение измерений одним работником существенно сокращает трудозатраты на подготовку и проведение измерений. Прибор позволяет автоматически провести измерения и вычисления параметров испытываемого оборудования, а применение внутренней памяти прибора упрощает и ускоряет процесс заполнения протоколов измерения. Немаловажным является расширенный диапазон напряжений питания прибора, что существенно сокращает время на поиски источника питания особенно на удалённых объектах.
За всё время эксплуатации ПКВ/М7 каких-либо проблем и неисправностей с прибором не выявлено. Без сомнений порекомендовал бы использовать данный прибор другим организациям.
А.В. Пономарёв
Начальник электрического цеха
Филиала "Калининградская ТЭЦ-2"
Открыть оригинал
АО "Хабаровская ремонтно-монтажная компания" с 2010 года успешно использует в своей профессиональной деятельности один прибор контроля высоковольтных выключателей ПКВ/М7 и один пульт управления приводом высоковольтного выключателя ПУВ-10.
В основном, ПКВ/М7 и ПУВ-10 используются для снятия характеристик с высоковольтных выключателей классов напряжений 6 (10) кВ, реже класса 35 кВ, но также ПКВ/М7 неоднократно использовался для снятия временных характеристик с высоковольтных выключателей классов напряжений 110 кВ и 220 кВ зарубежного и отечественного производства при проведении пусконаладочных работ.
Преимуществами ПКВ/М7, ПУВ-10 являются: надёжность, за 10 лет работы приборы показали себя с хорошей стороны; простота и удобство в использовании; небольшой вес и габариты приборов; исполнение ПКВ/М7 в ударопрочном корпусе, что очень актуально при постоянных перевозках и эксплуатации в полевых условиях.
Учитывая наш опыт эксплуатации, рекомендуем приборы СКБ ЭП для проверки и диагностики высоковольтного оборудования.
Д.А. Денисов
Зам. главного инженера
Открыть оригинал
В своей производственной деятельности наше подразделение применяет следующие приборы производства компании ООО "СКБ ЭП":
Данные приборы применяются для диагностики как отечественных высоковольтных выключателей (ВМТ-110, МКП-110, ВТ-35, С-35, ВК-10, ВМП-10), так и зарубежного производства (LTB-145).
За время использования данные приборы зарекомендовали себя с наилучшей стороны. При использовании ПКВ/М7 появилась возможность безразборного выявления внутренних дефектов выключателей. Функционал прибора очень прост и удобен в эксплуатации, позволяет контролировать основные характеристики высоковольтных выключателей. Основные неисправности, выявленные при производстве ремонтов, – это разновремённость замыкания контактов. При анализе скоростных характеристик выявляются провалы скорости, что свидетельствует о наличии заедания, затирания в механизме и требует ремонта. До того, как появился данный прибор, все характеристики выключателей приходилось выполнять с разборкой, что приводило к увеличению времени на ремонт.
Прибор для управления приводом высоковольтного выключателя при пониженном напряжении ПУВ-регулятор появился в нашем подразделении относительно недавно. Наличие данного прибора позволило проверять работоспособность высоковольтного выключателя при пониженном напряжении, что является одной из норм при проведении испытаний и измерений.
Промышленный микроомметр МИКО-1 – также в использовании относительно недавно, но зарекомендовал себя только с положительной стороны.
Все приборы, которыми мы пользуемся, – мобильные. Плюс МИКО-1 – наличие автономного питания.
Огромное спасибо за проведение бесплатных вебинаров по пользованию продукцией вашего предприятия.
Однозначно рекомендую продукцию для организаций, эксплуатирующих высоковольтное оборудование.
О.В. Лазарев
Мастер группы ПС
Открыть оригинал
Сообщаем Вам о том, что в эксплуатации ОП "Сахалинская ГРЭС" находятся следующие приборы производства ООО "СКБ ЭП": ПКВ/М7, МИКО-2.3, ПКР-2.
Приборы зарекомендовали себя с хорошей стороны в плане эксплуатации. Их использование позволяет значительно сэкономить время диагностики электрооборудования и повысить качество ремонта. Приборы отличаются простотой управления, имеют компактное исполнение, хорошее качество сборки и высокую точность.
Мы благодарим ООО "СКБ ЭП" за изготовление качественных приборов и проявленный интерес к опыту эксплуатации своих изделий, а также надеемся на появление новых разработок, которые заинтересуют специалистов электротехнических лабораторий предприятий электроэнергетики.
А.В. Козлов
Главный инженер
Открыть оригинал
В филиале ОАО "ИЭСК" "Восточные электрические сети" применяются следующие приборы, произведённые ООО "СКБ ЭП":
Прибор ПКВ/М7 показал себя надёжным, не было ни одного случая отказа. Позволяет за один цикл измерения измерить несколько параметров, что значительно сокращает время обработки и оценки технического состояния выключателя. Возможность использования местного и дистанционного пуска расширяет сферу применения данного прибора.
Прибор МИКО-1 зарекомендовал себя как простой, неприхотливый в использовании, но достаточно точный прибор. Он компактен и его комплектующие провода эластичны, что позволяет осуществлять работу при низких температурах.
Прибор МИКО-2.3 удобен в использовании за счёт небольших размеров. Удобна и практична сумка для переноса, в которую можно сложить все комплектующие детали и измерительные провода. Дополнительно мы приобретали измерительные провода разной длины и разные комплектующие для прибора, что упростило работу на различном оборудовании. За время использования прибора сбоев в его работе не выявлено.
Выражаем благодарность ООО "СКБ ЭП" за производство качественной и надёжной продукции и рекомендуем её использование различным организациям.
С.Н. Адушинов
Зам. главного инженера по РиЭ
