Уравнивающих, токоограничивающих и других резисторов высоковольтных выключателей;
Контактов и контактных соединений силовых и сигнальных цепей;
Кабелей.

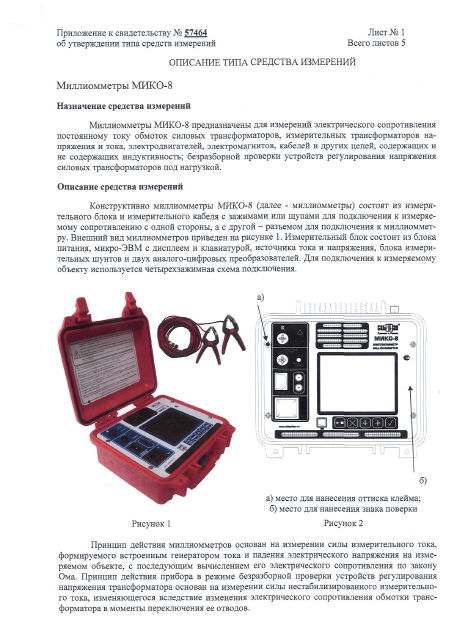

Прибор снят с производства. Новая модификация МИКО-8М(А). Сравнение актуальных миллиомметров группы МИКО доступно по ссылке.
Измерения в режиме миллиомметра и в режиме безразборной проверки взаимно дополняют друг друга, и дают более полную картину состояния трансформатора. Кроме того, сочетание этих режимов, а также другие характеристики позволяют МИКО-8 опережать своих аналогов (см. сравнение).

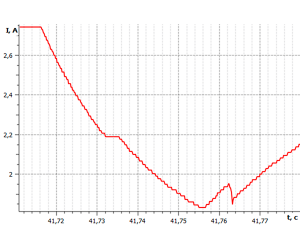

Режим "Безразборной проверки РПН" позволяет проводить безразборную проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим заключается в измерении мгновенных значений силы тока, который протекает сначала через обмотку трансформатора, далее через контакты устройства РПН в процессе переключения с отвода на отвод. По результатам измерений строится график изменения силы тока в моменты переключения контактов и на их его основании определяется время переключения и общее техническое состояние проверяемого устройства.

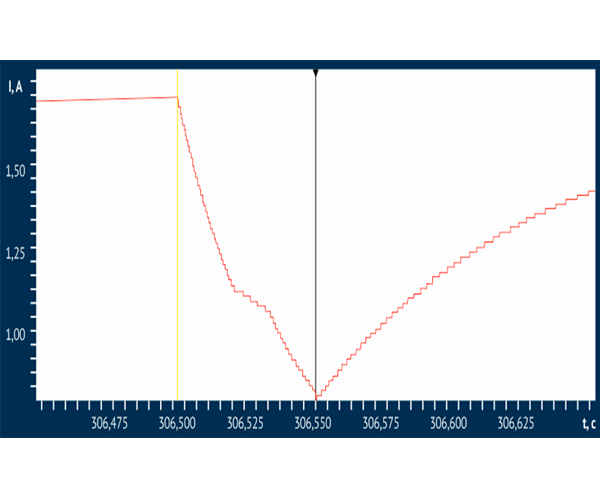

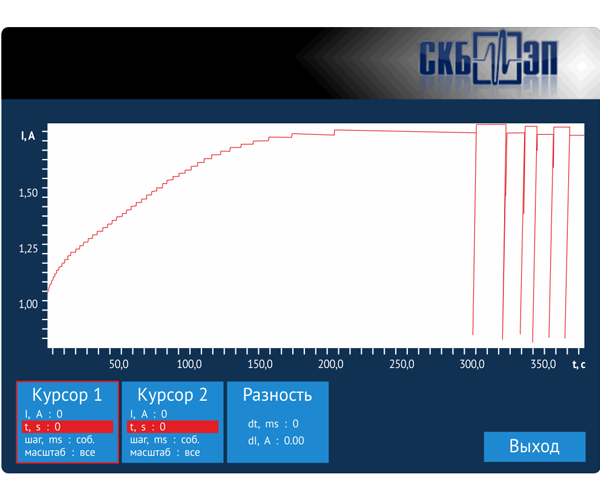

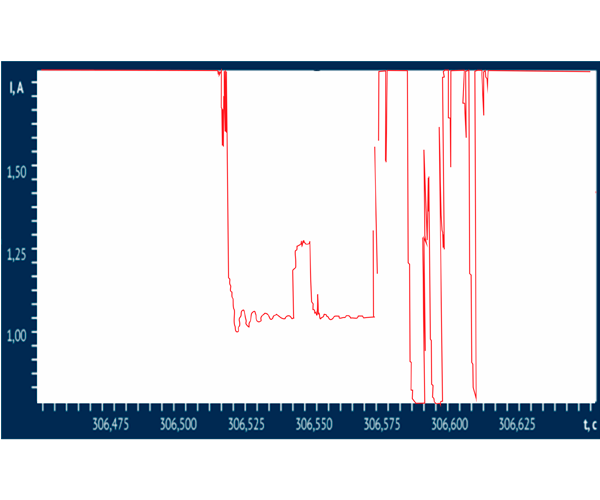

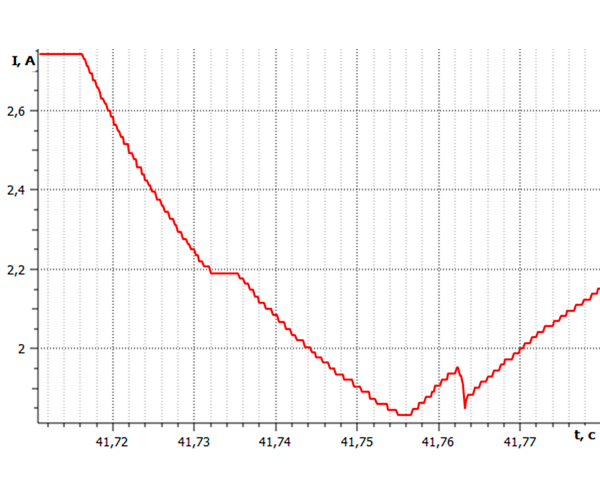

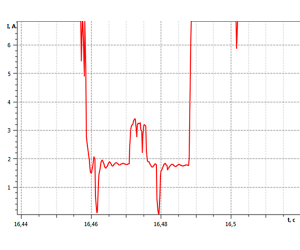

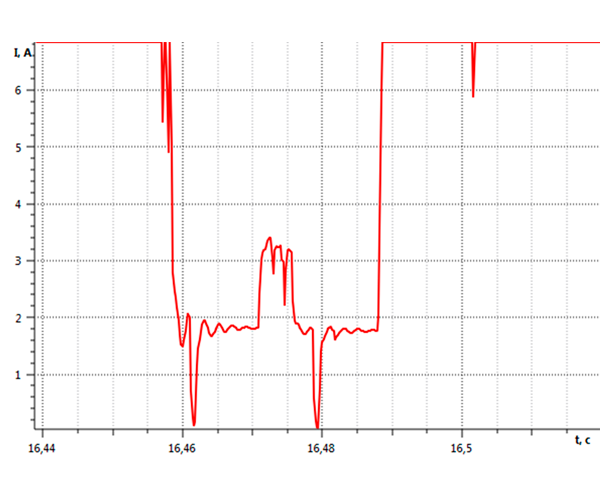

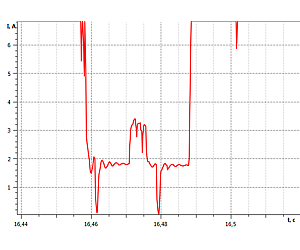

Анализ полученных графиков позволяет не только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.
экспресс-диагностика состояния устройств РПН трансформатора при любых погодных условиях;

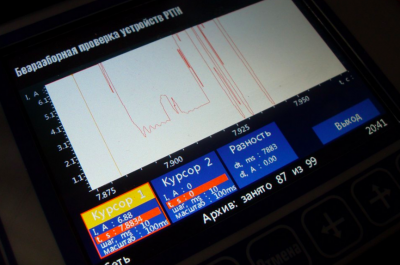

построение оценочной диаграммы работы контакторов, не вскрывая бак РПН;
анализ графиков измеряемого объекта непосредственно на приборе;
определение места проблемы РПН: например, обнаружение обрыва токоограничивающих резисторов, плохого контакта избирателя и другое.

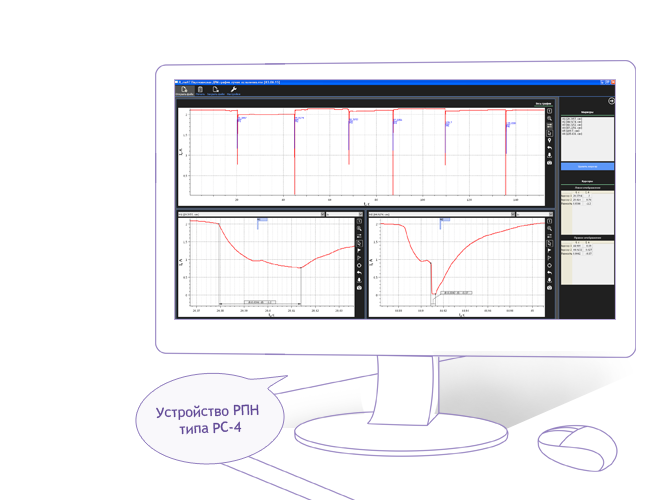

Например, для устройств типа РС, РНОА и др. можно определить правильность работы главных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов. Для устройств типа РНТА – 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно проверить главный и дугогасительные контакты, токоограничивающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.
МИКО-8 включает в себя все преимущества МИКО-7 с расширенным программным обеспечением, в том числе и следующий функционал:
Автоматический выбор диапазона измерений и задание измерительного тока.
Автоматическое измерение индуктивной нагрузки. Прибор автоматически определяет момент установления сопротивления и останавливает измерение;
Автоматический расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;
Автоматический пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;
Автоматический пересчет электрического сопротивления обмотки, измеренного при текущей температуре, в электрическое сопротивление при паспортной температуре (с учетом материала обмотки);
Автоматический расчет отклонений измеренных и приведенных к паспортной температуре электрического сопротивления обмоток относительно паспортных значений сопротивлений;
Автоматическое вычисление температуры обмотки по ее измеренному и паспортному значению электрического сопротивления и паспортной температуре.
Кроме того, у Вас есть уникальная возможность пройти он-лайн тест-драйв прибора, благодаря реализованной на сайте демонстрации работы основных функций и режимов.
от превышения измерительного тока;
от переполюсовки концов кабеля аккумуляторной батареи;
от э.д.с. самоиндукции.
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети или аккумулятора в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-8 реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.
набор необходимых защит от перегрева измерительного блока;

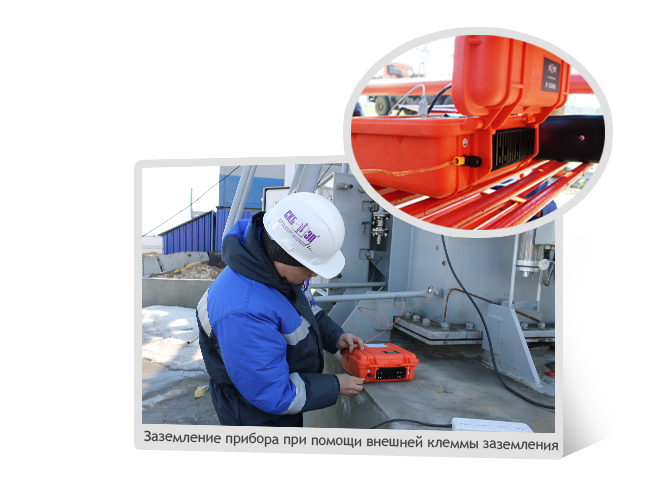

контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.
В диапазоне 0,3 ÷ 70 Вт (0,3; 1; 5; 20; 62) для исключения завышенного сопротивления маломощных обмоток электродвигателей, электромагнитов и др.

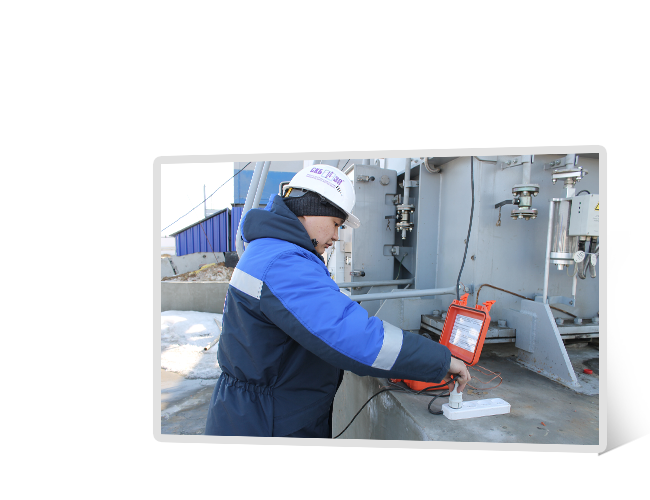

Прибор имеет возможность питания от сети (≃ 110÷220, 330В) и внешнего аккумулятора, например, автомобильного 12В, что обеспечивает мобильность и удобство эксплуатации.
Для питания прибора от автомобильного аккумулятора необходим специальный кабель, который поставляется по заказу.

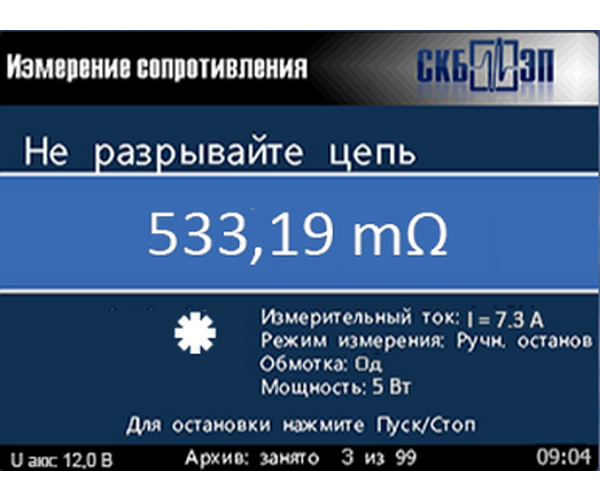

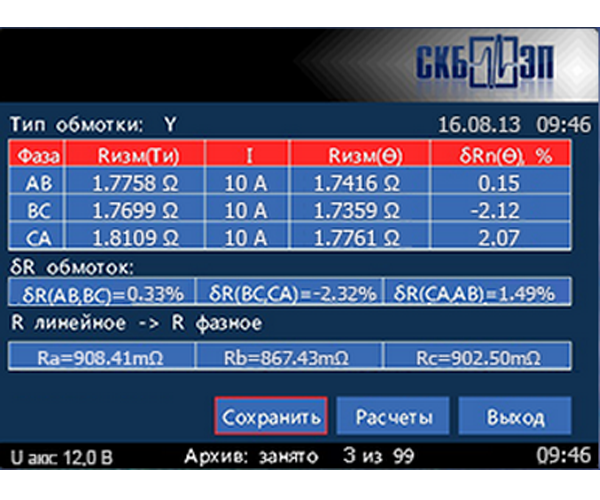

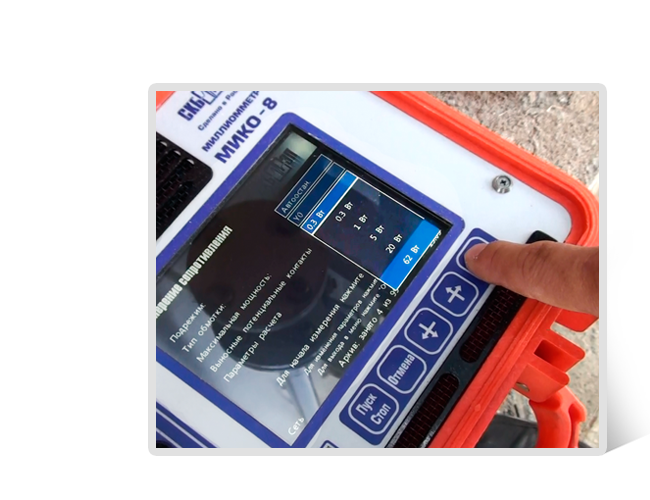

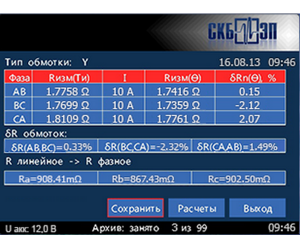

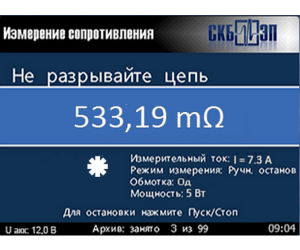

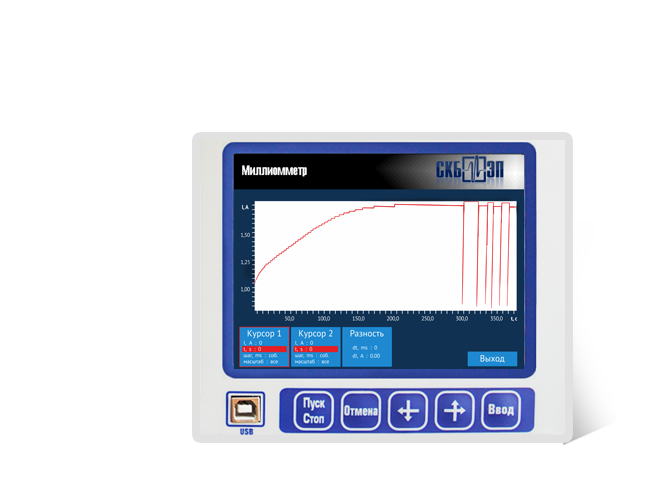

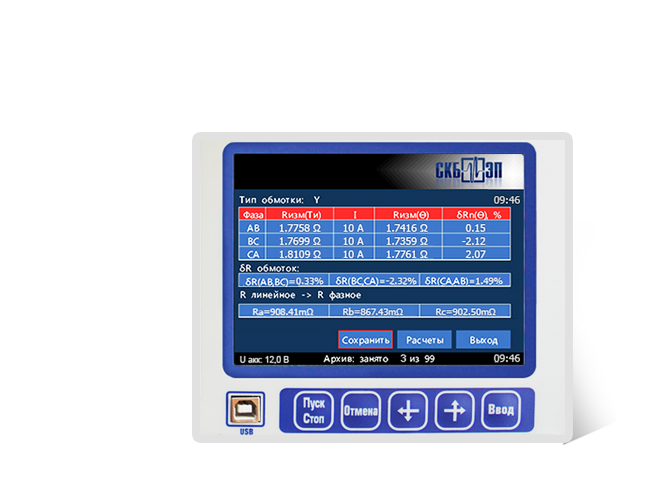

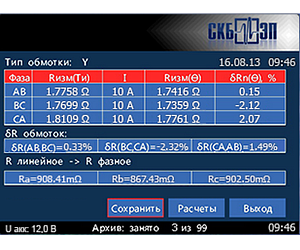

Результаты измерений и вычислений индицируются на крупном цветном графическом дисплее.

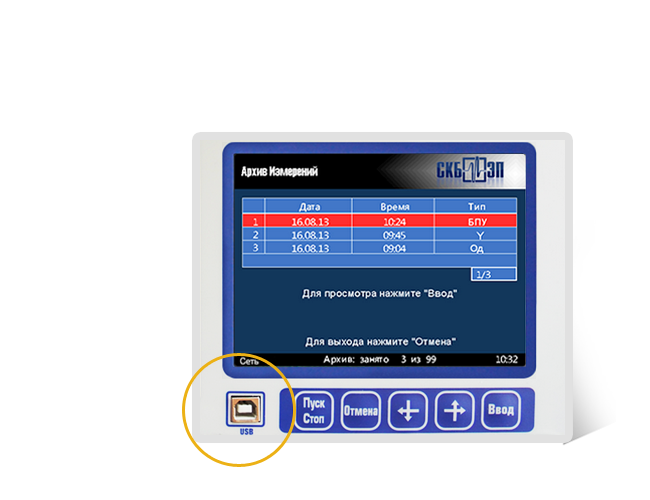

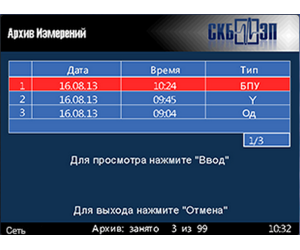

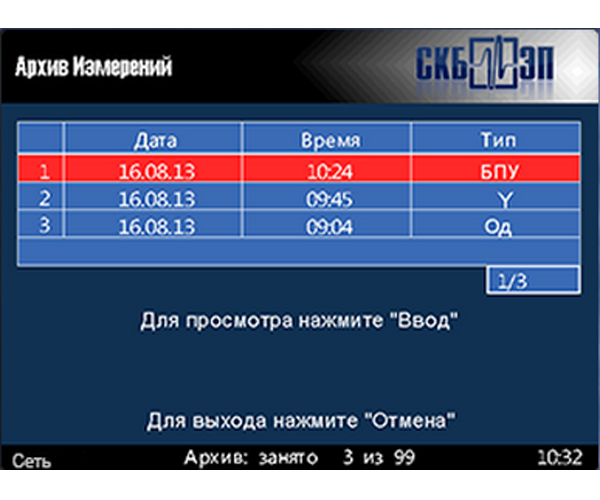

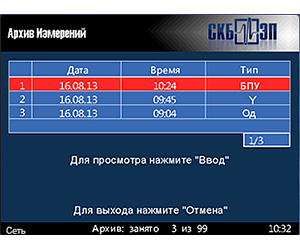

Архив измерений в приборе предназначен для просмотра, копирования или удаления результатов измерений, сохраненных в энергонезависимой памяти прибора, а также для выполнения различных вычислений.
Связь с персональным компьютером через USB позволяет:
Управлять прибором с помощью ПК;
Систематизировать и сохранять результаты на компьютере;
Формировать отчеты измерений.
Для передачи данных в компьютер и ведения архива измерений используется специальная программа производителя.

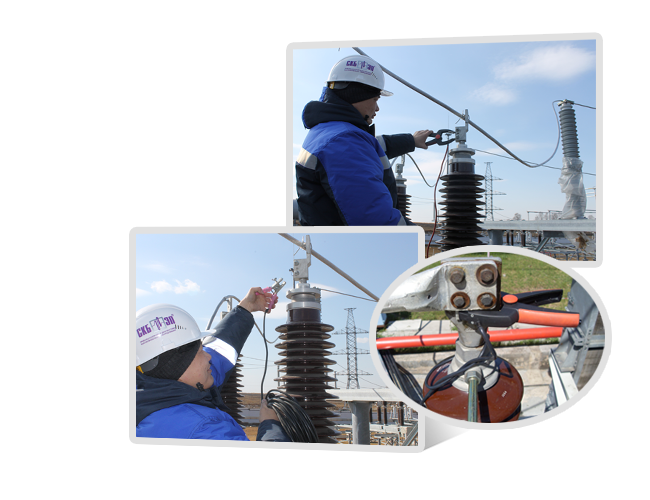

Разной длины и с разной величиной захвата зажимов типа «крокодил», позволяют проводить измерения, как с земли, так и с крышки трансформаторов всех классов напряжений.
Пределы допускаемой основной погрешности измерений сопротивления, не более
±(0,1%+0,5мкОм)
Сила измерительного тока, А
0,015 ÷ 10
Относительный дрейф силы измерительного тока, %/с
±0,002
Задаваемые пределы выходной мощности, Вт
0,3; 1; 5; 20; 62
Напряжение питания от внешнего аккумулятора, В
11 ÷ 14
Максимальная потребляемая мощность, Вт
120
Температурный диапазон эксплуатации,ºС
-20 ÷ +40
Гарантийный период на измерительный блок
36 месяцев с даты отгрузки
Гарантийный период на встроенный аккумулятор
Не распространяется
Срок эксплуатации измерительного блока
10 лет
Срок эксплуатации встроенного аккумулятора
1 год
Межкалибровочный период, год
3
Степень защиты прибора в транспортном положении
IP64
Масса измерительного блока не более, кг
3,2
Габаритные размеры, мм
270х250х130
Тип канала передачи данных
USB
Степень защиты прибора в рабочем положении
IP20
Межповерочный период, год
3
Наилучшее разрешение
0,1 мкОм
Стандартная комплектация
Фото
Наименование, Индекс
Применение

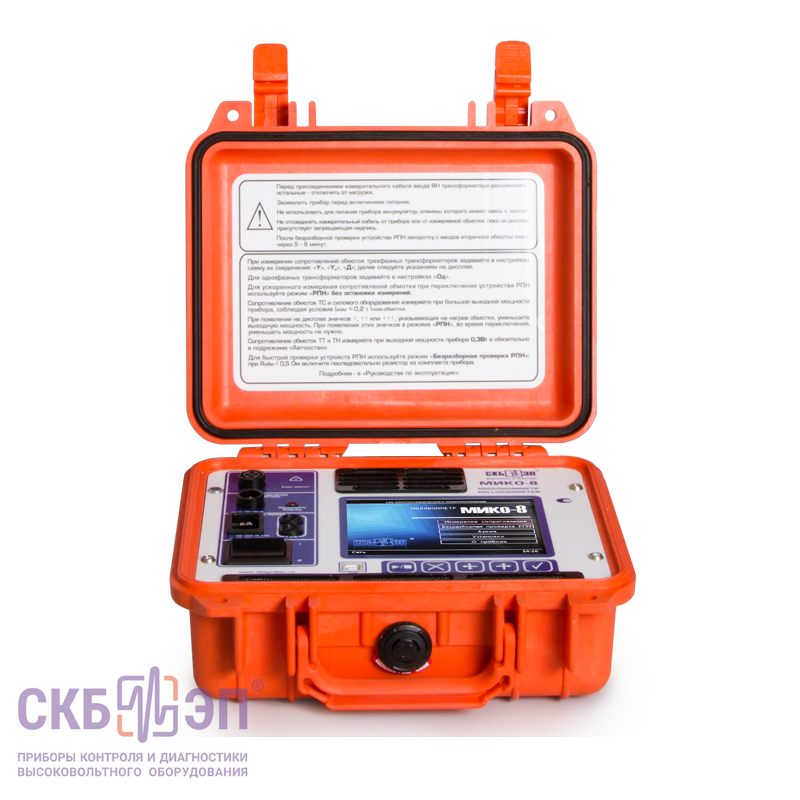

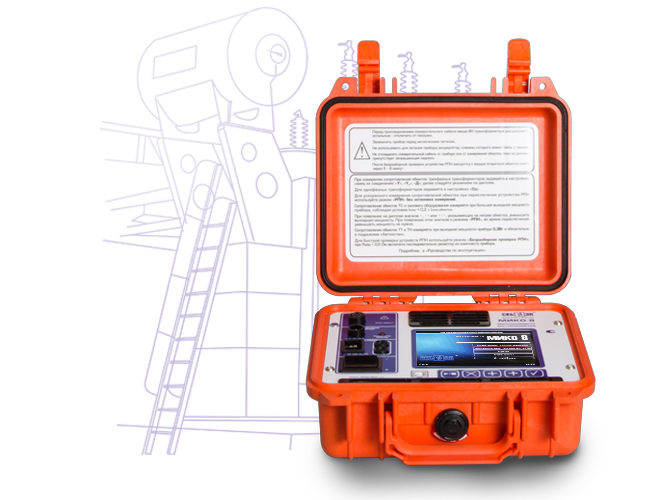

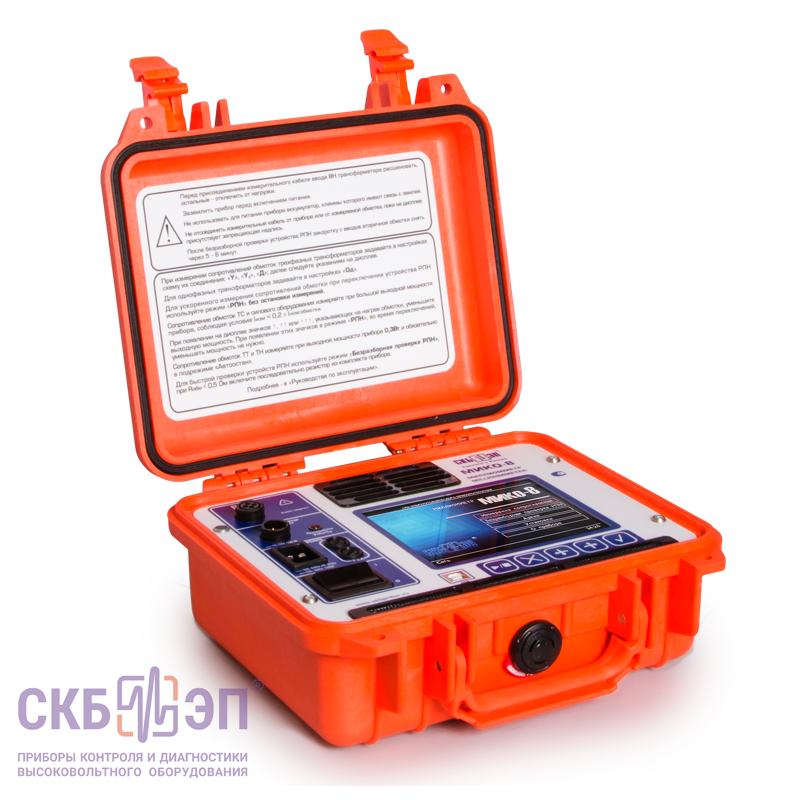

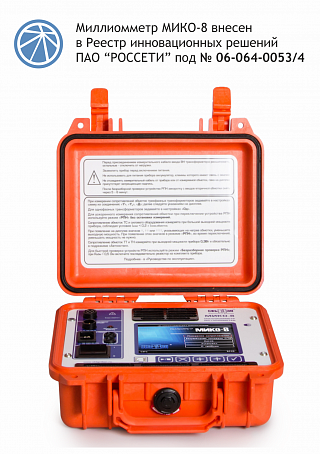

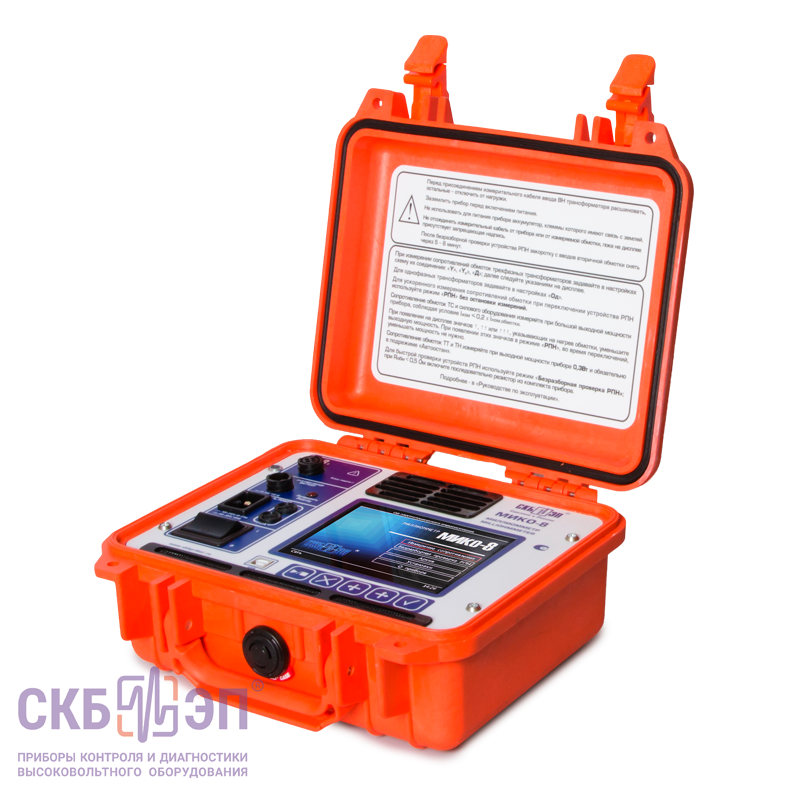

Измерительный блок МИКО-8
032.00.00.000
Измерительный блок МИКО-8
032.00.00.000
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
Кабели измерительные по заказу
Кабели измерительные по заказу
Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды. Выберите не менее одного измерительного кабеля (см. ниже "дополнительная комплектация (по заказу)").
Кабель сетевой
031.23.00.000
Кабель сетевой
031.23.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м.
Провод заземления
010.01.00.000
Провод заземления
010.01.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
Эквивалент нулевого сопротивления
023.15.00.000
Эквивалент нулевого сопротивления
023.15.00.000
Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
Шунт 75ШСМ М3, 75-0,5
Шунт 75ШСМ М3, 75-0,5
Проверка работоспособности. Величина 1 мОм ± 0,5%.
Предохранитель ВП2Б-1В-2А (2 шт.)
Предохранитель ВП2Б-1В-2А (2 шт.)
Для защиты источника питания.
Кабель USB 2.0 A-B
Кабель USB 2.0 A-B
Для подключения прибора к компьютеру и управлению им от ПК. Длина 1,8м.
Сумка для комплекта крепежных изделий
126.06.02.000
Сумка для комплекта крепежных изделий
126.06.02.000
Дополнительная комплектация (по заказу)
Фото
Наименование, Индекс
Применение

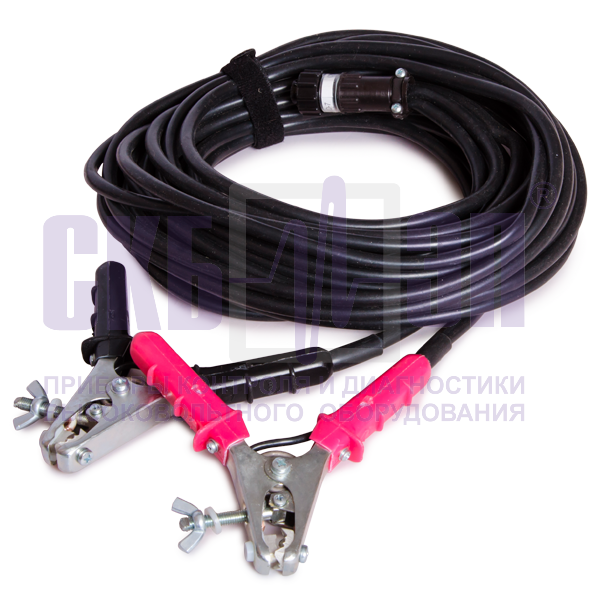

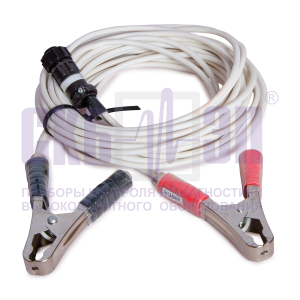

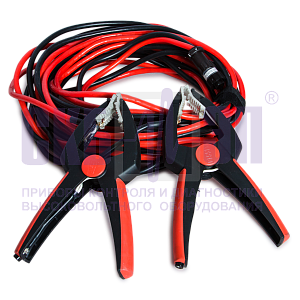

Кабель измерительный
032.18.00.000
Кабель измерительный
032.18.00.000

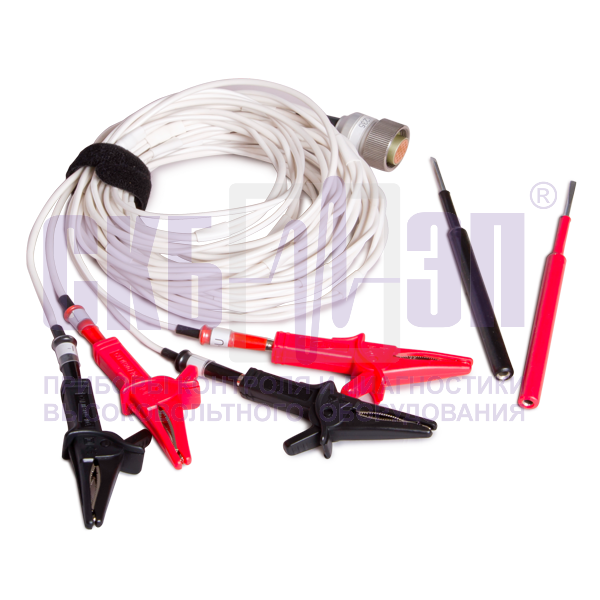

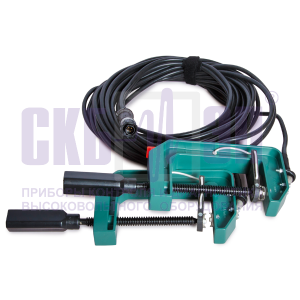

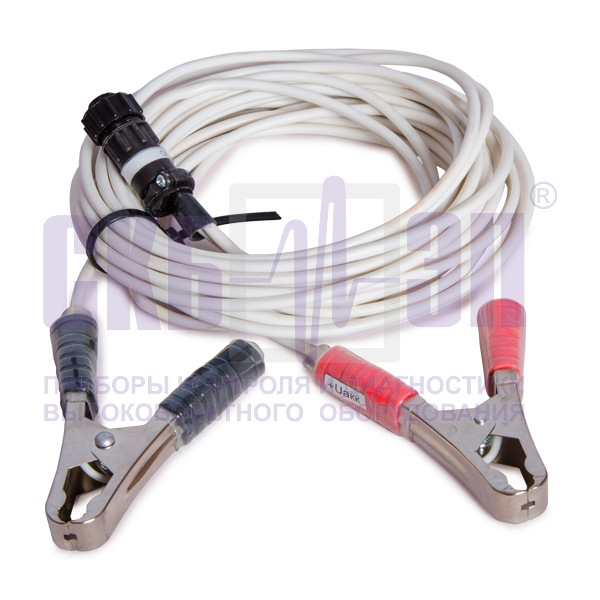

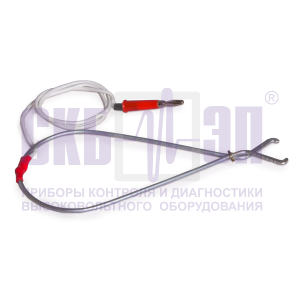

Кабель для измерения с земли ТС - 35кВ. Позволяет проводить контроль с крышки трансформатора (35кВ ÷ 500кВ). Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 40 мм. Длина 8,5м.
Возможна комплектация 3-мя кабелями для одновременного подсоединения к 3-ём фазам. (желтый, зеленый и красный)
Кабель измерительный
032.12.00.000
Кабель измерительный
032.12.00.000
Кабель для измерения с земли ТС - 35кВ. Позволяет проводить контроль с крышки трансформатора (35кВ ÷ 500кВ). Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5м.
Возможна комплектация 3-мя кабелями для одновременного подсоединения к 3-ём фазам (желтый, зеленый и красный).

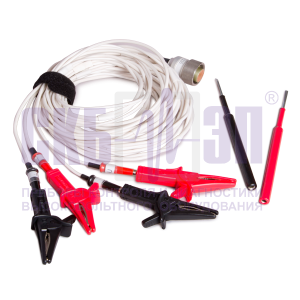

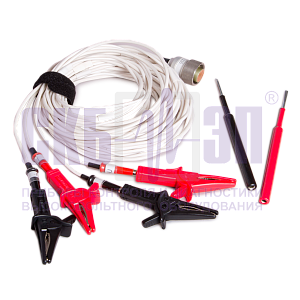

Кабель измерительный
032.19.00.000
Кабель измерительный
032.19.00.000

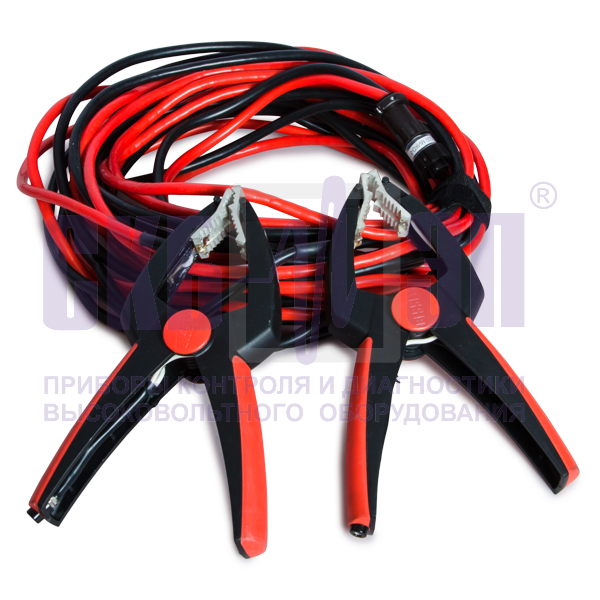

Измерение сопротивлений по четырехзажимной схеме в индуктивных и безиндуктивных цепях. В комплекте с двумя щупами в красной и черной изоляции, а также с изолированными зажимами типа «крокодил» А25С (красный и черный). Длина 3м.
В частности кабель может быть использован в случае измерения удельного сопротивления кабелей.

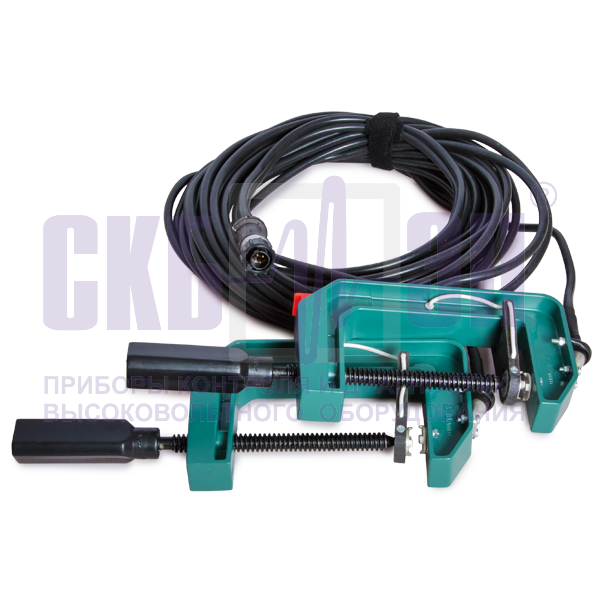

Кабель измерительный с быстродействующей струбциной
032.26.00.000
Кабель измерительный с быстродействующей струбциной
032.26.00.000
Зажим кабеля укомплектован быстродействующей струбциной, обеспечивающей моментальное присоединение к шпилькам вводов благодаря наличию кнопки у его основания. Зев до 103мм. Длина 8,5 м.

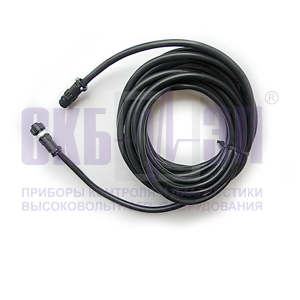

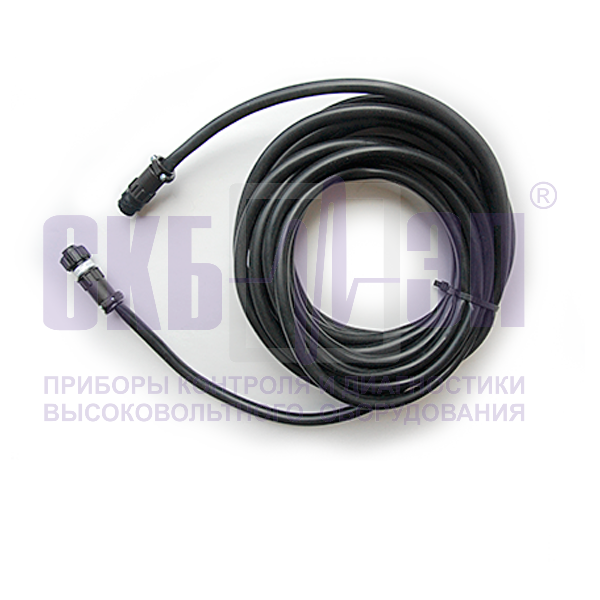

Удлинитель к измерительным кабелям
031.20.00.000
Удлинитель к измерительным кабелям
031.20.00.000
Для измерения с земли всех ТС (35кВ ÷ 500кВ) Рекомендован к совместному применению с измерительными кабелями 032.18.00.000 (зев до 40 мм.) и 032.12.00.000 (зев до 80 мм.). Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м.

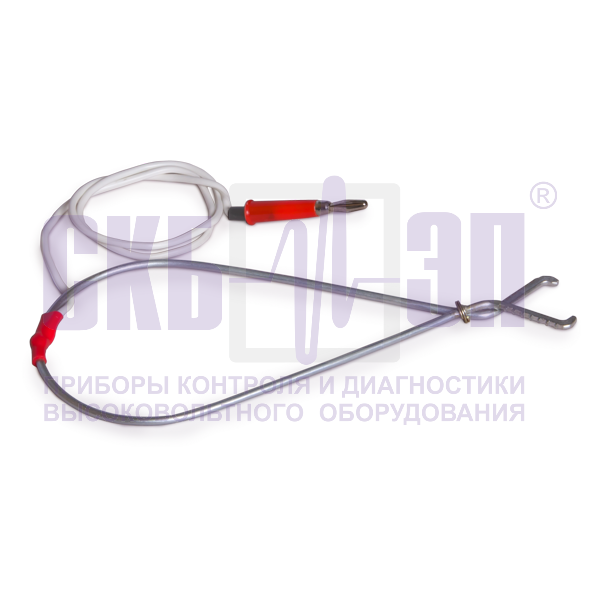

Потенциальный пружинный контакт (красный и черный)
023.21.00.000 023.21.00.000-01
Потенциальный пружинный контакт (красный и черный)
023.21.00.000 023.21.00.000-01
Для удобного подключения к шпильке ввода. Рекомендованы к совместной эксплуатации с кабелем 032.12.00.000
Потенциальный штыревой контакт (красный и черный)
023.22.00.000 023.22.00.000-01
Потенциальный штыревой контакт (красный и черный)
023.22.00.000 023.22.00.000-01
Для удобного подключения к шпильке ввода. Рекомендованы к совместной эксплуатации с кабелем 032.12.00.000

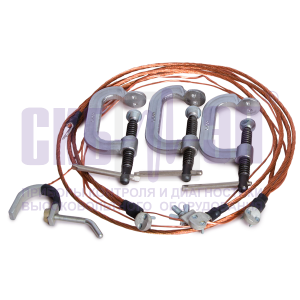

Кабель закорачивания
035.31.00.000
Кабель закорачивания
035.31.00.000
Для использования метода DRM (безразборной диагностики устройств РПН) необходимо выбрать один из кабелей закорачивания.

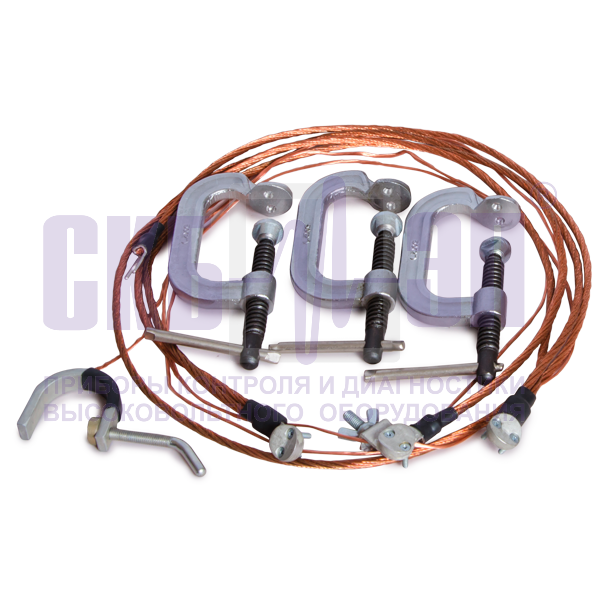

Состоит из 3-х закороток одинаковой длины 12 м. На обоих концах провода закороток припаяны зажимы типа "крокодил".
Для безразборной проверки устройств РПН силовых трансформаторов и автотрансформаторов.

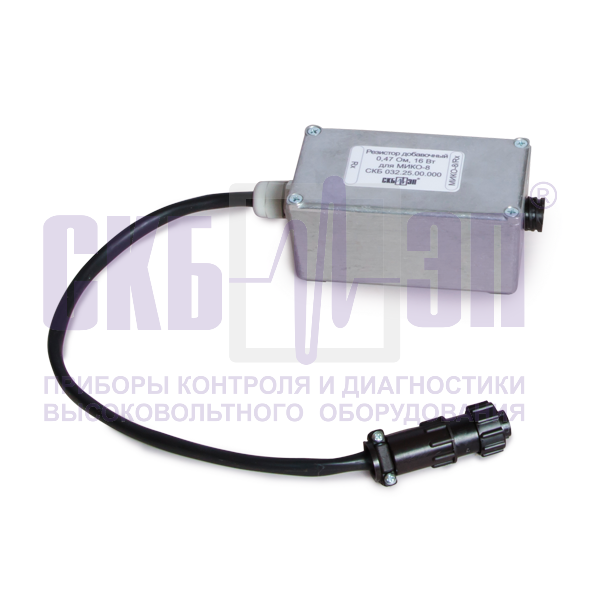

Добавочный резистор
032.25.00.000
Добавочный резистор
032.25.00.000
Для использования метода DRM (безразборной диагностики устройств РПН) необходимо выбрать один добавочный резистор.

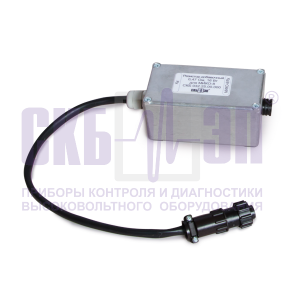

Резистор для безразборного контроля РПН при полном сопротивлении обмотки меньше 0,5 Ом
Кабель питания от аккумулятора
031.17.00.000
Кабель питания от аккумулятора
031.17.00.000
Кабель для питания прибора от внешнего аккумулятора (например, автомобильного). Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 5м.
Программное обеспечение
Программное обеспечение
Для дистанционного управления прибором.
Переходник для образцовой катушки
023.12.00.000
Переходник для образцовой катушки
023.12.00.000
Для поверочных лабораторий: проведение поверки / калибровки прибора.
Сумка для кабелей и документации
126.06.00.000
Сумка для кабелей и документации
126.06.00.000
Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-8.
При заказа любого измерительного кабеля (032.18.00.000 или 032.12.00.000) совместно с удлинителем (031.20.00.000) и кабелем питания от аккумулятора (031.17.00.000), либо при заказе комплектующих на сумму не менее 36 000,00 руб. сумка к прибору МИКО-8 - в подарок.
Штанга-манипулятор
010.41.00.000 010.41.00.000-01 010.41.00.000-02
Штанга-манипулятор
010.41.00.000 010.41.00.000-01 010.41.00.000-02
Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников.
Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака.
Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.
ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг);
АО "Северное производственное объединение "Арктика"
В настоящее время АО "СПО "Арктика" при осуществлении своей деятельности применяет три типа средств измерений (СИ) производства ООО "СКБ ЭП": микромилликилоомметр МИКО-2.3, микроомметры МИКО-1, миллиомметр МИКО-8М(А) (всего шесть штук). Уже более 10 лет эти СИ без нареканий служат на производстве.
С помощью МИКО-2.3 и МИКО-8М(А) производится измерение омического сопротивления обмоток электрических машин постоянного и переменного тока мощностью до 500 кВт, а также измерение омического сопротивления ступеней реостатов. СИ в работе показали себя достаточно удобными и функциональными.
Измерение электрического сопротивления методом амперметра-вольтметра — самый точный способ измерения. Прибор значительно ускоряет процесс по сравнению с методом измерения сопротивления при помощи сборки электрической схемы из источника напряжения (тока), реостата и измерительных приборов магнитно- электрической системы.
С помощью МИКО-2.3 и МИКО-8М(А) выявляются межвитковые замыкания или обрыв обмоток электрических машин, а также повышенное переходное сопротивление контактных соединений (плохое обжатие, загрязнение контактных поверхностей).
АО "СПО "Арктика" благодарит Вашу компанию за удобное и эффективное оборудование и ждет новинок.

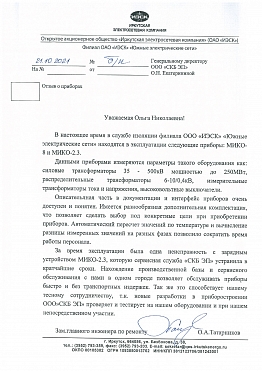

В настоящее время в службе изоляции филиала ООО "ИЭСК" "Южные электрические сети" находятся в эксплуатации следующие приборы: МИКО-8 и МИКО-2.3.
Описательная часть в документации и интерфейс приборов очень доступны и понятны. Имеется разнообразная дополнительная комплектация, что позволяет сделать выбор под конкретные цели при приобретении приборов. Автоматический пересчет значений по температуре и вычисление разницы измеренных значений на разных фазах позволило сократить время работы персонала.
Нахождение производственной базы и сервисного обслуживания с нами в одном городе позволяет обслуживать приборы быстро и без транспортных издержек.
отсутствие каких-либо калибровочных операций при проведении измерения.
Рекомендации по эксплуатации МИКО-1:
если есть такая возможность, то немного облегчить вес самого прибора;
продумать возможность крепления ремня на самом приборе, т.к. в его сумке-переноске не всегда удобно проводить измерения на выключателях 110 кВ.
[Комментарий производителя]: Благодарим за отзыв! Мы советуем рассмотреть малогабаритный и мобильный прибор МИКО-10, который небольшой по весу, его удобно крепить на руке, поясе или шее. В случае, если для ваших объектов диагностики подходит сила измерительного тока 1A или 10A, МИКО-10 отлично справится со всеми задачами. Можете рассмотреть также МИКО-21, который легче МИКО-1 и имеет удобный кейс. МИКО-1 - один из наших первых приборов, мы постараемся учесть ваши пожелания в случае его дальнейших модификаций.

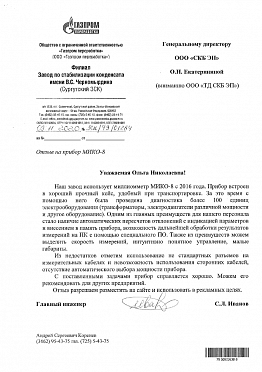

Филиал ООО "Газпром переработка" Завод по стабилизации конденсата имени В.С. Черномырдина (Сургутский ЗСК)
Наш завод использует миллиомметр МИКО-8 с 2016 года. Прибор встроен в хороший прочный кейс, удобный при транспортировке. За это время с помощью него была проведена диагностика более 100 единиц электрооборудования (трансформаторы, электродвигатели различной мощности и другое оборудование). Одним из главных преимуществ для нашего персонала стало наличие автоматических пересчётов отклонений с индикацией параметров и внесением в память прибора, возможность дальнейшей обработки результатов измерений на ПК с помощью специализированного ПО. Также из преимуществ можем выделить скорость измерений, интуитивно понятное управление, малые габариты.
Из недостатков отметим использование не стандартных разъёмов на измерительных кабелях и невозможность использования сторонних кабелей, отсутствие автоматического выбора мощности прибора.
[Комментарий производителя]: Разъёмы, реализованные в наших приборах, действительно предусматривают использование кабелей только нашего производства, тем самым мы гарантируем надёжность используемого Вами оборудования и несём ответственность за те результаты, что Вы получаете при проведении измерений. При использовании сторонних кабелей мы, к сожалению, не можем гарантировать корректность получаемых данных.
Возможность автоматического выбора мощности реализована в модернизированных версиях наших миллиомметров, подробнее с их характеристиками Вы можете ознакомиться по ссылке выше. Кроме того, в более современных моделях мощность можно задавать как автоматически, так и вручную.
С поставленными задачами прибор справляется хорошо. Можем его рекомендовать для других предприятий.
Отзыв разрешаем разместить на сайте и использовать в рекламных целях.
Пользуемся этими приборами с 2011 года, нареканий нет.
МИКО-1 используется при измерении переходных сопротивлений высоковольтных выключателей, ошиновок и т.п.
Прибор работает надежно, быстро с высокой точностью измерений.
МИКО-8 используется при измерении сопротивлений обмоток силовых трансформаторов, трансформаторов тока и напряжения, электродвигателей, статоров и роторов генераторов.
Прибор работает с высокой скоростью измерения, что очень экономит время измерений.
За всем годы эксплуатации приборы проходили только поверку. Поломок не было.
Рекомендую использовать эти приборы, так как пользовался ими сам много лет!
Прибор встроен в хороший прочный кейс, удобный при транспортировке в экстремальных условиях российских дорог. Удобное управление через кнопки и через сенсорный экран. Ключевым моментом при выборе прибора был верхний диапазон, т.к. мы сталкиваемся с измерением трансформаторов напряжения, и цена. У МИКО-8М данное соотношение оказалось наиболее оптимальным. Преимущестом стало то, что в комплект поставки не включен измерительный кабель. Мы выбирали наиболее нам подходящий и не переплачивали за кабели, которые не будем использовать в своей работе.

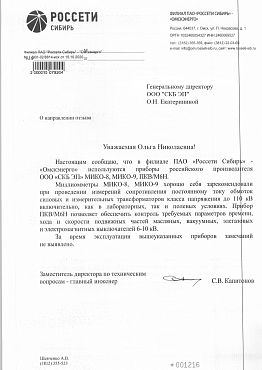

Настоящим сообщаю, что в филиале ПАО “Россети Сибирь” - “Омскэнерго” используются приборы российского производителя ООО “СКБ ЭП” МИКО-8, МИКО-9А, ПКВ/М6Н.
Миллиомметры МИКО-8, МИКО-9А хорошо себя зарекомендовали при проведении измерений сопротивления постоянному току обмоток силовых и измерительных трансформаторов класса напряжения до 110 кВ включительно, как в лабораторных, так и в полевых условиях. Прибор ПКВ/М6Н позволяет обеспечить контроль требуемых параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей 6-10 кВ.
За время эксплуатации вышеуказанных приборов замечаний не выявлено.
С.В. Капитонов Заместитель директора по техническим вопросам - главный инженер
Наша электролаборатория имеет в наличии один прибор МИКО-8 с января 2017 г. В основном он применяется для проведения испытаний силовых трансформаторов от 6 до 110 кВ.
Этот прибор зарекомендовал себя только с положительной стороны, он прост в использовании, имеет возможность подключения от аккумулятора 12И, автоматически считает в процентном отношении разницу показаний сопротивления обмоток, имеет информационный дисплей. За время работы ни разу не выходил из строя.
За три года использования МИКО-8 было выявлено большое количество нерабочего состояния силовых трансформаторов и анцапф.
С моей стороны, я многим рекомендую приобрести этот прибор.

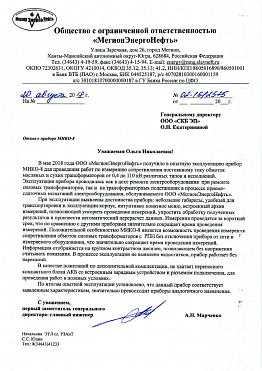

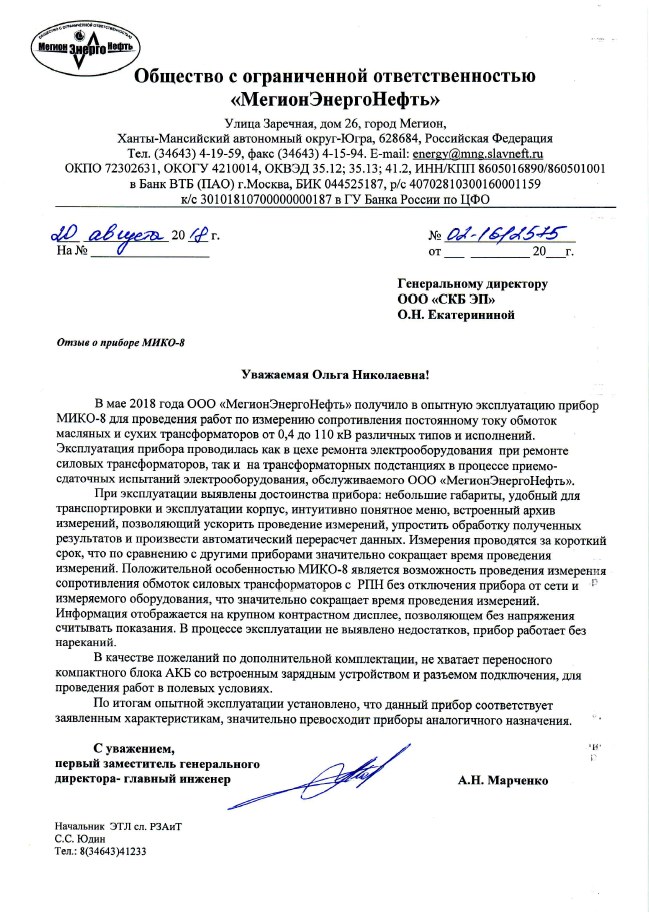

В мае 2018 года ООО "МегионЭнергоНефть" получило в опытную эксплуатацию прибор МИКО-8 для проведения работ по измерению сопротивления постоянному току обмоток масляных и сухих трансформаторо от 0,4 до 110 кВ различных типов и исполнений. Эксплуатация прибора проводилась как вцехе ремонта электрооборудования при ремонте силовых трансформаторов, так и на трансформаторных подстанциях в процессе приемо-сдаточных испытанй электрооборудования, обслуживаемого ООО "МегионЭнергоНефть".
При эксплуатации выявлены достоинства прибора: небольшие габариты, удобный для транспортировки и эксплуатации корпус, интуитивно понятное меню, встроенный архив измерений, позволяющий ускорить проведение измерений, упростить обработку полученных результатов и произвести автоматический пересчет данных. Измерения проводятся за короткий срок, что по сравнению с другими приборами значительно сокращает время проведения измерений. Положительной особенностью МИКО-8 является возможность проведения измерения сопротивления обмоток силовых трансформаторов с РПН без отключения прибора от сети и измеряемого оборудования, что значительно сокращает время проведения измерений.
Информация отображается на крупном контрастном дисплее, позволяющем без напряжения считывать показания. В процессе эксплуатации не выявлено недостатков, прибор работает без нареканий.
В качестве пожеланий по дополнительной комплектации, не хватает переносного компактного блока АКБ со встроенным зарядным устройством и разъемом подключения, для проведения работ в полевых условиях [Комментарий производителя: миллиомметр МИКО-8 снят с производства - на его месте будет новая модификация МИКО-8М / МИКО-8МА (со встроенным аккумулятором), которая поступит на склад - в сентябре 2018 года. Сравнение первой версии прибора и новой модификации - см. по ссылке].
По итогам опытной эксплуатации установлено, что данный прибор соответствует заявленным характеристикам, значительно превосходит приборы аналогичного назначения.
А.Н. Марченко,
Первый заместитель генерального
директора - главный инженер
Электротехническая лаборатория филиала "Конаковская ГРЭС" ПАО "Энел Россия" С 2008 года для диагностики технического состояния электрооборудования использует приборы: МИКО-1, МИКО-2.3, МИКО-8, ПКВ/У3.0.
Приборами МИКО-1 и МИКО-2.3 проверяются контактные соединения маломасляных, вакуумных, воздушных и элегазовых выключателей отечественного и импортного производства классов напряжений 6-500кВ.
Прибором МИКО-8 проверяется состояние обмоток силовых трансформаторов (в том числе РПН) и крупных электрических машин, обладающих большой индуктивностью, классов напряжений 6-500кВ.
Прибор ПКВ/У3.0 проверяются скоростные и временные характеристики маломасляных и воздушных выключателей классов напряжения 6-500 кВ.
Практически все функции данных приборов одинаково важны и применяются на практике. Наиболее распространенными неисправностями, выявленными при помощи приборов серии МИКО - это, превышающее нормированные значения, сопротивление постоянному току контактных соединений высоковольтных выключателей. Данные отклонения незамедлительно устраняются путем проведения ремонтных работ, тем самым предотвращаются аварийные ситуации.
Рекомендуем данные приборы ООО "СКБ ЭП" всем предприятиям электроэнергетики.
Зам. директора по производству-
главный инженер филиала "Конаковская ГРЭС"
Е.И. Сычев
Заявка на коммерческое предложение
Заявка на коммерческое предложениеЗапрос принят!
Оформление заказа
Оформление заказаЗапрос принят!
Мы используем файлы cookie. Продолжив использование сайта, вы соглашаетесь на обработку Ваших персональных данных с использованием данных файлов и Политикой конфиденциальности.
