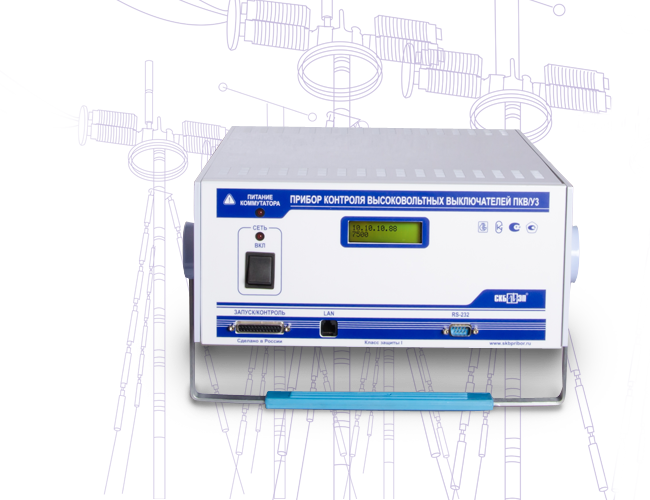

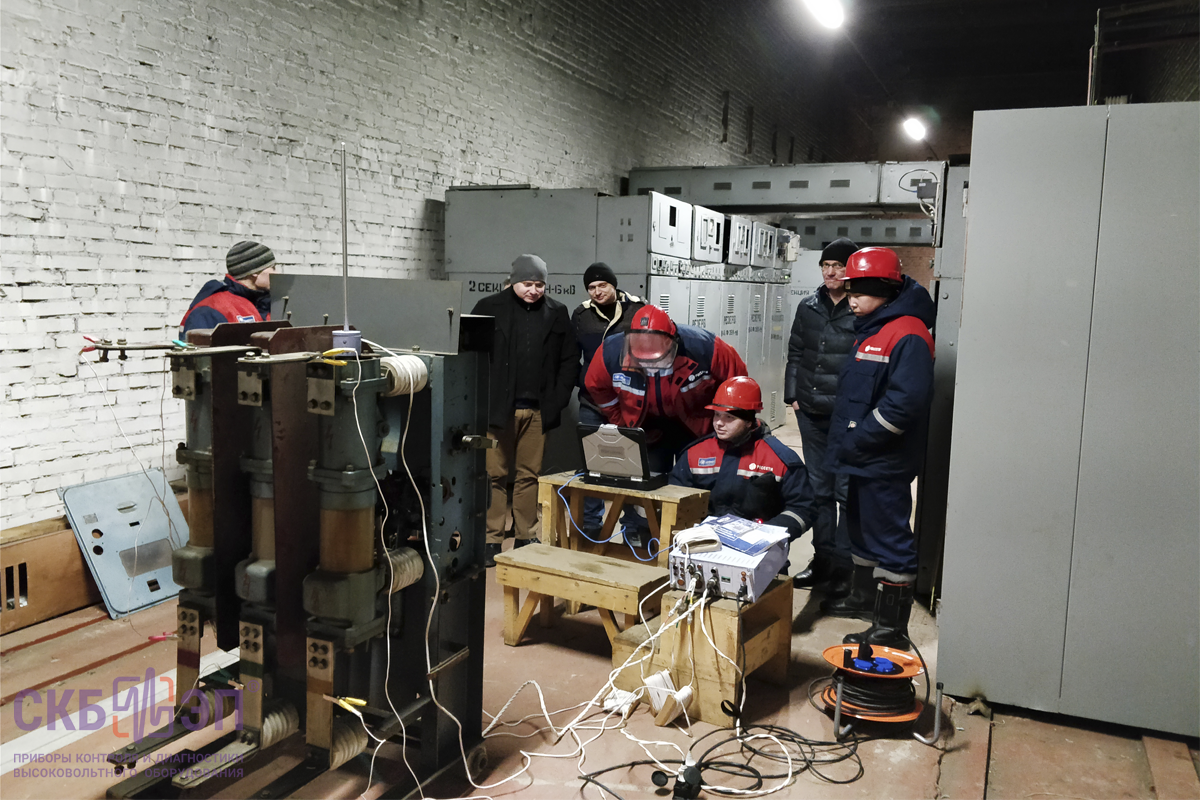

Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, воздушных, элегазовых и электромагнитных выключателей до 20 разрывов, а также контроль временных характеристик отделителей и короткозамыкателей.
Дополнительно, ПКВ/У3.0 позволяет регистрировать мгновенные значения токов и напряжений электромагнитов управления.
Прибор снят с производства. Обратите внимание на прибор ПКВ/М7.
Прибор ПКВ/У3.0 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (ABB, AREVA, ALSTOM, SIEMENS и др.).
Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. Если на высоковольтном оборудовании не предусмотрено крепление для датчика линейных перемещений, воспользуйтесь угловым с соответствующими приспособлениями. Прибор автоматически проведет перерасчет показаний датчика углового перемещения в ход контактов.

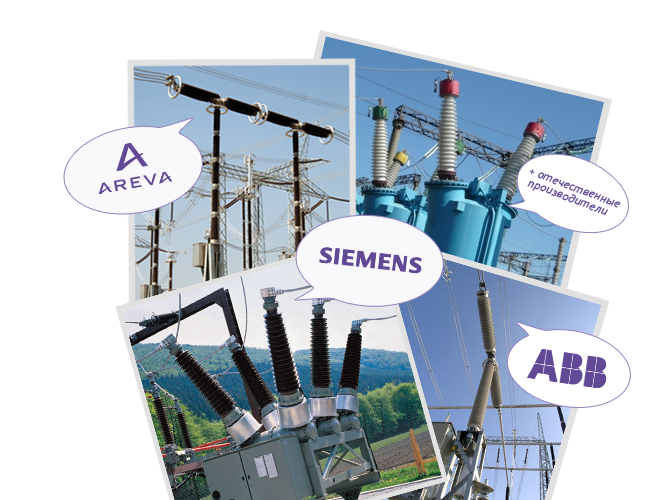

Комплект креплений для зарубежных высоковольтных выключателей поставляется по заказу.
Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах.
А вообще, существует множество нюансов при проведении измерений на выключателе, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики.
Совместно с прибором ПКВ/У3.0 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.
Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.
Для получения полной и объективной информации о техническом состоянии высоковольтного выключателя, параметры хода и скорости должны быть сняты по каждому из его полюсов. При проведении измерений с одним датчиком, параметры хода для каждого полюса приходится замерять, переставляя его с одного полюса на другое, при этом нужно выполнить 3 операции В/О.
Однако если применять три датчика одновременно, что позволяет сделать ПКВ/У3.0, подобное измерение можно провести быстрее, т.к. потребуется произвести только 1 операцию В/О.
Модификация ПКВ/У3.0 позволяет проводить контроль одновременно по трем фазам, благодаря возможности доукомплектации прибора дополнительными датчиками перемещения. В стандартную комплектацию прибора ПКВ/У3.0 входят датчики линейного ДП12 (1 шт) и углового ДП21 (1 шт) перемещения. Для проведения одновременной проверки по трем фазам по дополнительному заказу поставляется еще одна группа датчиков ДП12 (2 шт) и/или ДП21 (2 шт) и соответствующий комплект инструмента и принадлежностей к ним.

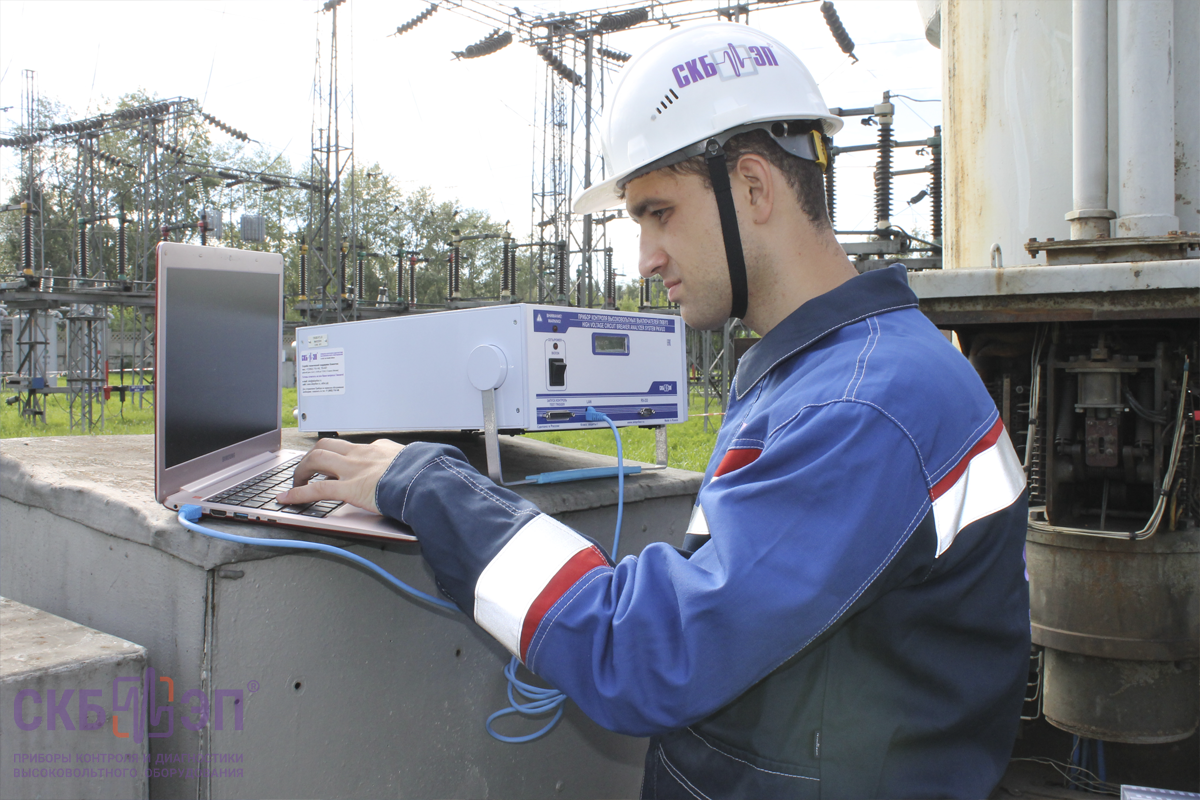

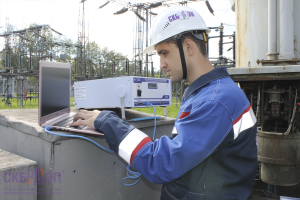

Прибор ПКВ/У3.0 выступает в качестве измерительного блока, когда все команды задаются на него дистанционно через ПК (ноутбук) и специальное программное обеспечение (ПО), а прибор выполняет все расчеты.
Цифровые данные выводятся на монитор ПК (ноутбука) в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как:
Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
Параметры времени (полное время включения выключателя, собственное время включения выключателя, время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени);
Параметры скорости (скорость при включении).
Прибор ПКВ/У3.0 выступает в качестве измерительного блока, когда все команды задаются на него дистанционно через ПК (ноутбук) и специальное программное обеспечение (ПО), а прибор выполняет все расчеты.

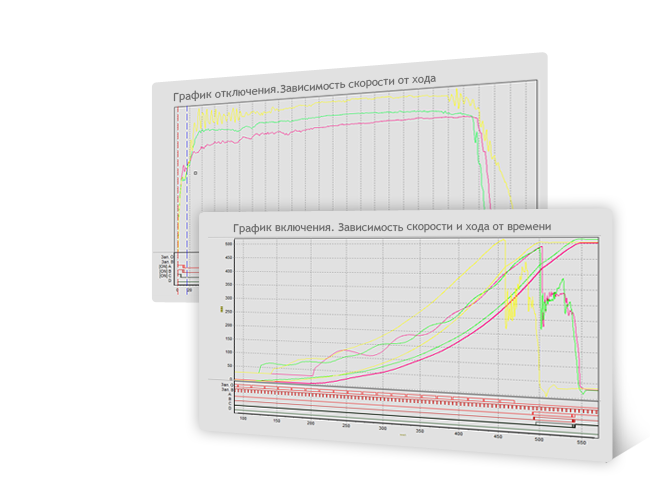

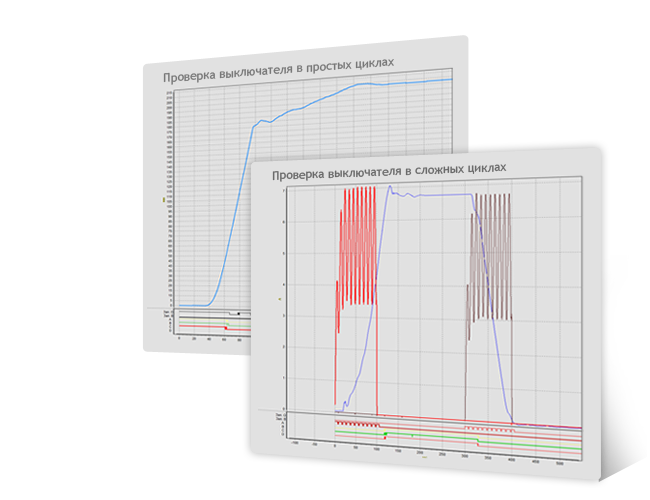

Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров и масштабирования через специальное ПО на ПК (ноутбуке).
Прибор регистрирует:
зависимости скорости от времени и от хода;
зависимости токов и напряжений электромагнитов от времени и хода;
диаграммы процессов замыкания-размыкания контактов.
Например, состояние направляющей системы невозможно оценить, не имея перед глазами графиков процессов перемещения подвижных частей.
Кроме того, по числовым данным сложно определить, какой узел является причиной затягивания времени отключения. Здесь именно график зависимости скорости от времени процесса отключения даёт исчерпывающую информацию, т.к. на нём чётко можно разделить время работы самого привода от времени работы механизмов самого выключателя.
Одна из функций программного обеспечения - автоматическое наложение графиков движения траверс фаз выключателя даёт возможность совершенно точно распознать такие серьезные неисправности, как люфты механизмов полюсов. Это особенно важно для выключателей с одним приводом на три фазы. Такую неисправность невозможно заметить, оперируя лишь числовыми данными.
При контроле характеристик воздушных выключателей (ВО-750, ВО-1150, ВНВ-1150, ВНВ-500-40, ВНВ-500-65 и др.) одним их основных объектов диагностики является измерение параметров движения привода сопел (ход сопел, время начала и окончания движения и др.).
Для контроля этих параметров в специальное отверстие привода вворачивается реостат, у которого подвижная часть жестко связана с подвижной частью привода. При движении привода изменяется сопротивление реостата, которое и фиксируется прибором ПКВ/У3.0.
Кабель на 10 реостатных датчиков поставляется в стандартной комплектации к прибору.
Прибор ПКВ/У3.0 оборудован силовым коммутатором для управления приводами коммутационных аппаратов на токах электромагнитов до 35А, как постоянного, так и переменного тока и позволяет выполнять как простые операции включения (В) или отключения (О), так и сложные циклы О-В, В-О, О-В-О.
По заказу прибор ПКВ/У3.0 может дополнительно может комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.

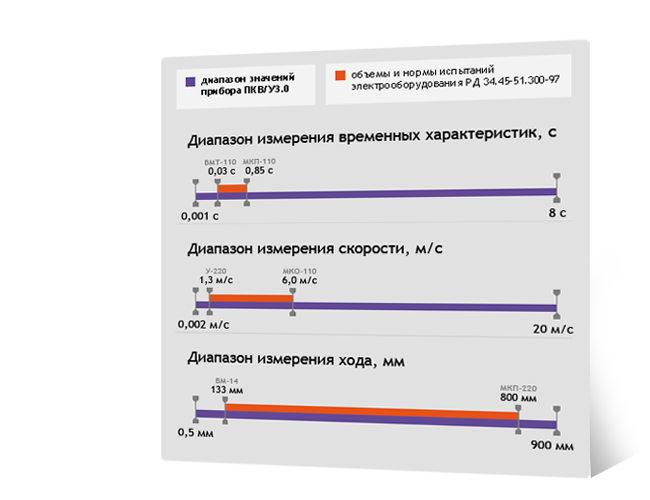

Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:
Диапазон
ПУВ-регулятора
Положения РД 34.45-51.300-97
9.10. П, С.
9.10. П, С.
12.4. П, С.
13.3. П, С.
Масляные и электромагнитные выключатели
Выключатели
нагрузки
Элегазовые выключатели
Вакуумные выключатели
0,2 ÷ 0,95 Uном
0,65 ÷ 0,85 Uном
0,65 ÷ 0,85 Uном
0,65 ÷ 0,7 Uном
0,7 ÷ 0,85 Uном
Ранее ПКВ/У3 выпускался в двух модификациях, отличающихся количеством каналов датчиков перемещения (1 или 3) и количеством каналов контроля резистивных датчиков (2 или 12): ПКВ/У3.1 и ПКВ/У3.0, соответственно.
В настоящий момент реализуется и доступен для заказа прибор ПКВ/М7
ПКВ/У3.0
ПКВ/У3.1
снят с производства
снят с производства
Класс напряжения проверяемых выключателей
от 6 кВ до 1150 кВ
от 6 кВ до 500 кВ
Какие выключатели проверяет
все
все, исключая воздушные ВО-750, ВО-1150, ВНВ-1150
Количество каналов резистивных датчиков
12
2
Количество каналов датчиков перемещения
3
1
Характеристики
Значение
Количество дискретных каналов контроля контактов выключателя
20
Количество каналов датчиков перемещения
3
Количество каналов резистивных датчиков
12
Диапазон измерения и регистрации временных интервалов
0,0004 ÷ 8 с
Точность
±[0,3 + 0,001*tx] c, где tx - измеряемый интервал времени, c
Диапазон измерения линейных перемещений
1 ÷ 900 мм
Точность
±[1+0,0005*Sx] мм, где Sx - измеряемое расстояние, мм
Диапазон измерения угловых перемещений
0,09° ÷ 360°
Точность
±[0,2 + 0,001*ax]°, где ax - измеряемый угол, град.
Диапазон измерений сопротивления по входам "Аналоговый вход 1 (2)"
0 ÷ 2400 Ω (выходной ток 4 мА); 0 ÷ 160 Ω (выходной ток 60 мА)
Связь с ПК
LAN и RS-232
Потребляемая мощность
< 60 Вт
Питание (сетевое напряжение) Примечание: Для питания привода высоковольтного выключателя, который работает на постоянном токе, используется переходник кабеля питания - по заказу
~ 100-242 В, 49,5-60,5 Гц — 100-340 В
Габариты
300х140х400 мм
Масса прибора
10 кг
Защита от окружающей среды
IP20
Диапазон температуры при работе с прибором
от -15 °C до +40 °C
Гарантийный период
3 года
Срок эксплуатации прибора
10 лет
Межповерочный период
3 года
Межкалибровочный период
3 года
Язык интерфейса и руководства пользователя
Русский / Английский
Стандартная комплектация
Фото
Наименование, Индекс
Применение

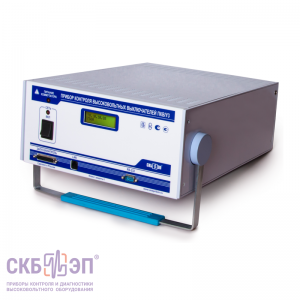

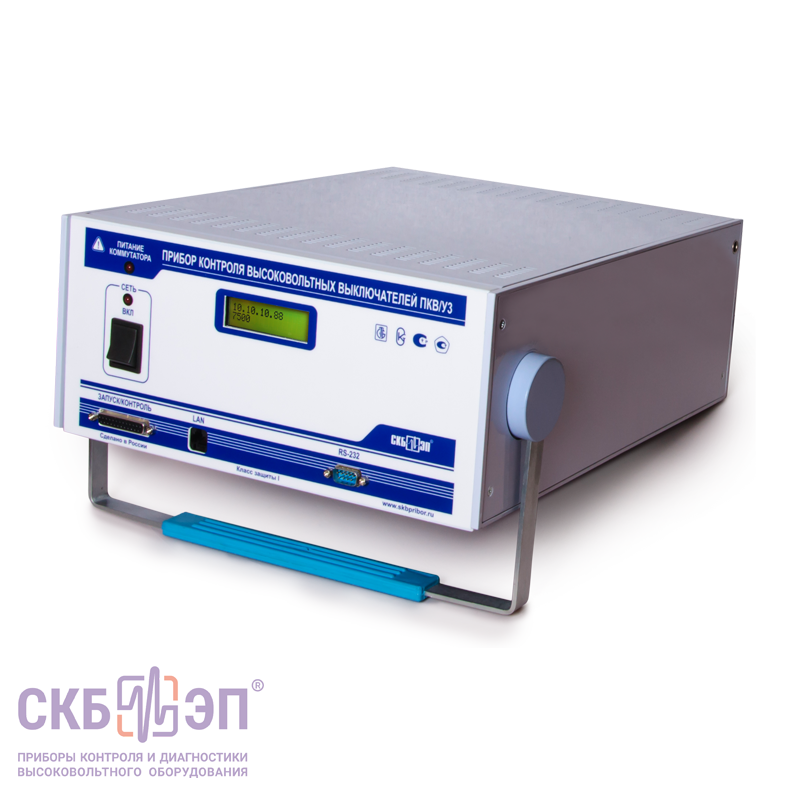

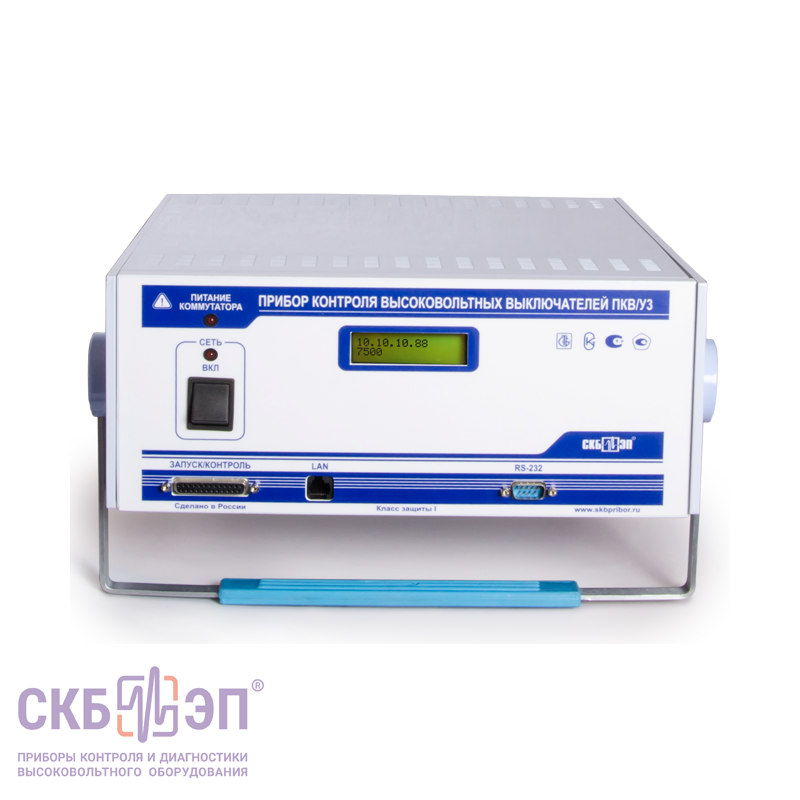

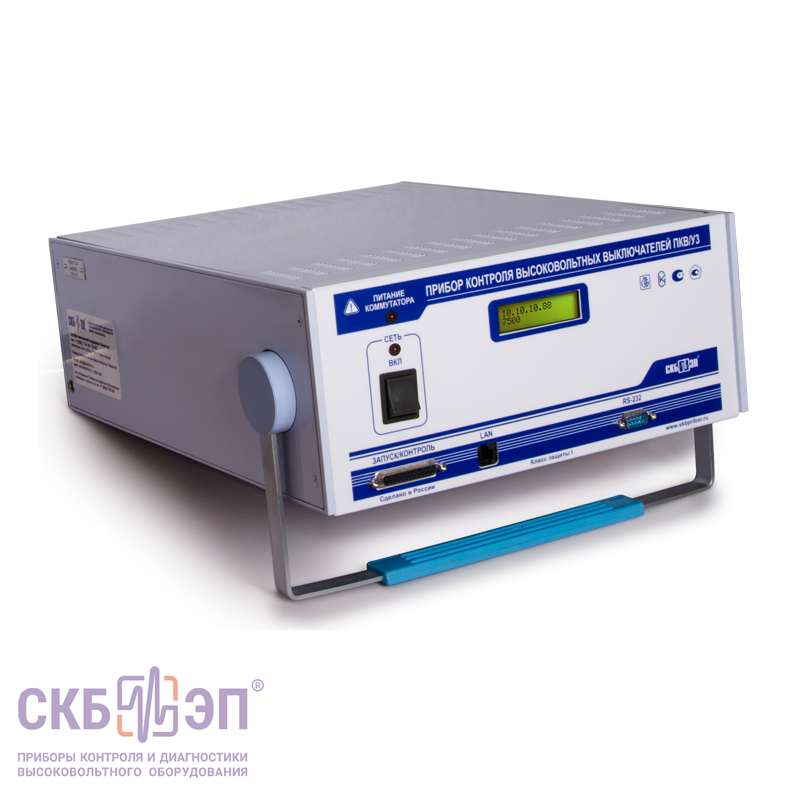

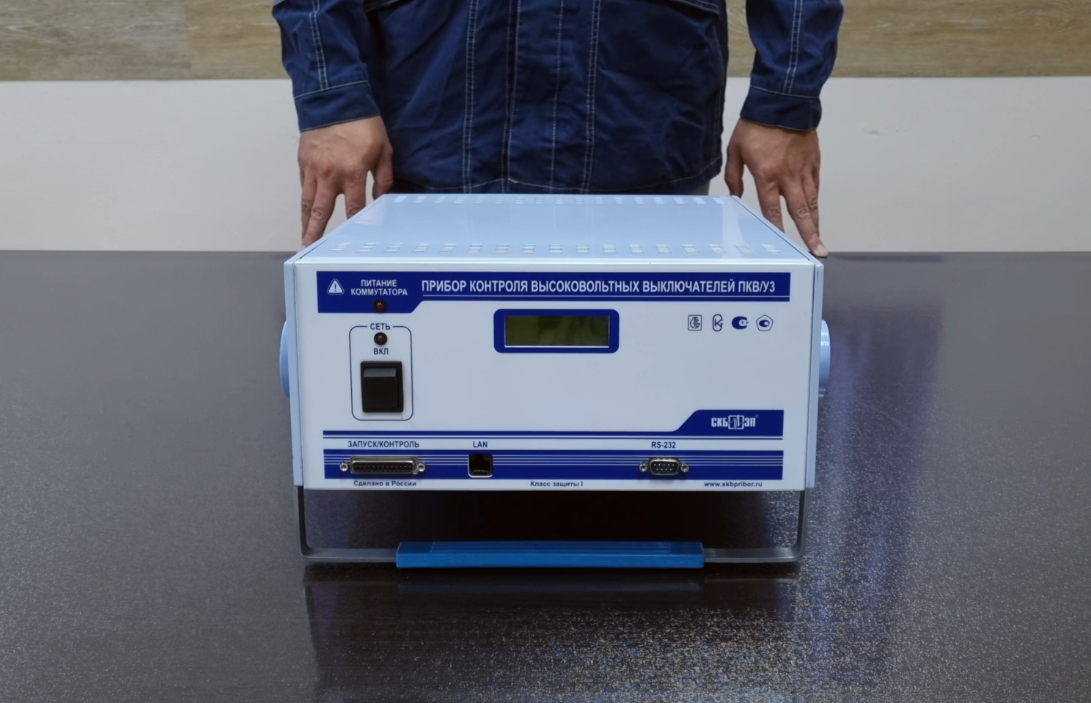

Измерительный блок ПКВ/У3.0
021.00.00.000
Измерительный блок ПКВ/У3.0
021.00.00.000
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.
Датчик линейного перемещения ДП12
012.00.00.000-02
Датчик линейного перемещения ДП12
012.00.00.000-02
Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем.
Стержень измерительный с футляром
012.03.00.000-02
Стержень измерительный с футляром
012.03.00.000-02
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
В стандартной комплектации длина 700 мм., по заказу 550 мм. и 1000 мм.
Датчик углового перемещения ДП21
009.00.00.000
Датчик углового перемещения ДП21
009.00.00.000
Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°.
Комплект крепежных приспособлений для выключателей российского производства
Комплект крепежных приспособлений для выключателей российского производства
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей (зажимы, площадки, переходники и пр.).
Перейдите по ссылке → для определения марок выключателей, под которые подходит комплект.
Кабель датчика
014.25.00.000
Кабель датчика
014.25.00.000
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. Длина 12м.
Кабель полюсов с соединителем. Полюс A, B, C, D
021.29.00.000 010.05.00.000/-01/-02/-06
Кабель полюсов с соединителем. Полюс A, B, C, D
021.29.00.000 010.05.00.000/-01/-02/-06
Для подключения к полюсам высоковольтного выключателя.Оканчивается наконечниками типа "крокодил". Изоляция кабеля - силикон. Зев Ø 25 мм. (длина 11 м.).
Кабель дистанционного пуска
021.26.00.000
Кабель дистанционного пуска
021.26.00.000
Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м.
Кабель местного пуска
022.07.00.000
Кабель местного пуска
022.07.00.000
Для подключения к приводу высоковольтного выключателя. Номинальный ток 50А. Изоляция - силикон. Оканчивается зажимами типа "крокодил". Длина 5м.
Кабель входного напряжения коммутатора
022.06.00.000
Кабель входного напряжения коммутатора
022.06.00.000
Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Оканчивается разъемом. Длина 2м.

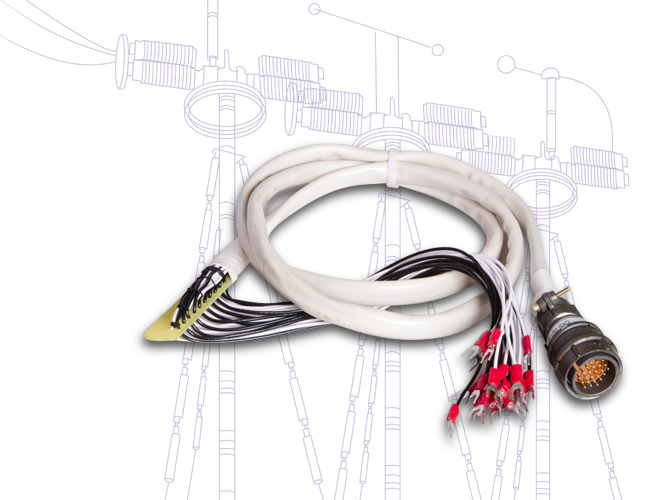

Кабель полюсов 20 каналов
021.23.00.000
Кабель полюсов 20 каналов
021.23.00.000
Для подключения к контактам воздушных высоковольтных выключателей. Оканчивается наконечниками под винт М4. Длина 1,2м.
Кабель измерения напряжения шунта
014.27.00.000
Кабель измерения напряжения шунта
014.27.00.000
Для измерения напряжения пользовательского шунта при измерении больших токов. Диапазон ±75 мВ. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 5м.
Кабель сетевой
018.09.00.000
Кабель сетевой
018.09.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м.
Провод заземления
022.08.00.000
Провод заземления
022.08.00.000
Для заземления корпуса прибора ПКВ/У3. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
Кабель LAN
024.26.00.000
Кабель LAN
024.26.00.000
Для подключения прибора к компьютерной сети или ноутбуку. Длина 2м.
Кабель RS-232
024.25.00.000
Кабель RS-232
024.25.00.000
Для подключения прибора к компьютерной сети или к ноутбуку. Длина 1,5м.
Наконечники под винт М5 (8 шт.)
021.26.00.003
Наконечники под винт М5 (8 шт.)
021.26.00.003
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.
Предохранители ВП2Б-1В-2А (4 шт.)
Предохранители ВП2Б-1В-2А (4 шт.)
Для защиты источника питания.
Сумка для комплекта крепежных изделий
126.06.02.000
Сумка для комплекта крепежных изделий
126.06.02.000
Сумка для переноса прибора
121.06.00.000
Сумка для переноса прибора
121.06.00.000
Дополнительная комплектация (по заказу)
Фото
Наименование, Индекс
Применение
Стержень измерительный с футляром
012.03.00.000/-01
Стержень измерительный с футляром
012.03.00.000/-01
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
По заказу длина 550 мм. и 1000 мм. В стандартной комплектации длина 700 мм.
Доукомплектация двумя датчиками позволяет проводить измерения линейного перемещения подвижных частей высоковольтного выключателя одновременно по трем фазам (в комплекте паспорта и сертификаты о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используются совместно с измерительным стержнем. В стандартной комплектации ПКВ/У3.0 датчик ДП12 (1 шт.).
Комплект инструмента и принадлежностей к ДП12 (2 шт.)
Комплект инструмента и принадлежностей к ДП12 (2 шт.)
В случае доукомплектации ПКВ/У3.0 "Комплектом датчиков линейного перемещения ДП12 (2 шт.)" необходимо приобрести "Комплект инструмента и принадлежностей (крепеж + кабель датчика) (2 шт.).
Доукомплектация двумя датчиками позволяет проверять параметры хода и скорости выключателя одновременно по трем фазам (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09°. В стандартной комплектации ПКВ/У3.0 датчик ДП21 (1 шт.).

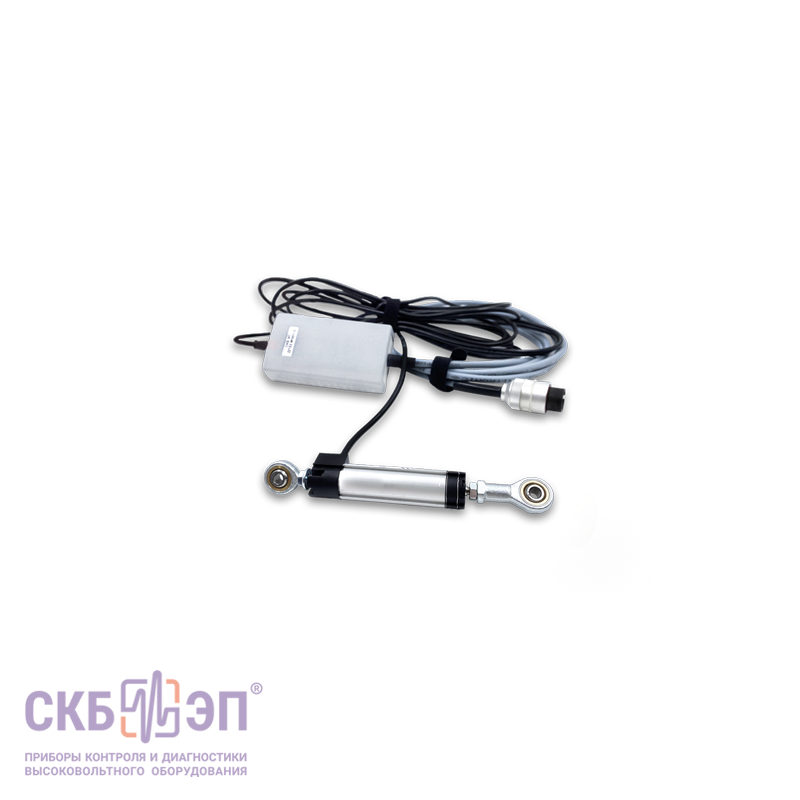

Реостатный датчик ДП32
026.22.00.000, 026.23.00.000
Реостатный датчик ДП32
026.22.00.000, 026.23.00.000
Для измерения линейного перемещения вакуумных выключателях с открытым изоляционным корпусом в диапазоне 0,2 – 20 мм. Точность ±0,1 мм. Применяется с переходником 026.23.00.000, который идет в комплекте.
Комплект инструмента и принадлежностей к ДП21 (2 шт.)
Комплект инструмента и принадлежностей к ДП21 (2 шт.)
В случае доукомплектации ПКВ/У3.0 "Комплектом датчиков углового перемещения ДП21 (2 шт.)" необходимо приобрести "Комплект инструмента и принадлежностей (крепеж + кабель датчика) (2 шт.).
Комплект инструмента и принадлежностей к ДП12 и ДП21 (2 шт.)
Комплект инструмента и принадлежностей к ДП12 и ДП21 (2 шт.)
В случае доукомплектации ПКВ/У3.0 двумя комплектами: "Комплект датчиков линейного перемещения ДП12 (2 шт.)" и "Комплект датчиков углового перемещения ДП21 (2 шт.)" необходимо приобрести "Комплект инструмента и принадлежностей (крепеж + кабель датчика) (2 шт.).
Комплект крепежных приспособлений для зарубежных выключателей
Комплект крепежных приспособлений для зарубежных выключателей
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей (зажимы, площадки, переходники и пр.).
Перейдите по ссылке → для:
1. определения необходимости крепежных приспособлений из этого комплекта,
2. запроса цены и КП,
3. выгрузки списка выбранного себе на почту.
Кабель измерения напряжения каналом "Вход 1" ("Вход 2")
021.28.00.000
Кабель измерения напряжения каналом "Вход 1" ("Вход 2")
021.28.00.000
Для измерения напряжений 0÷12В и -6÷+6В. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 2,5м.
Переходник к кабелю питания
010.25.00.000-01/02
Переходник к кабелю питания
010.25.00.000-01/02
Необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске прибора.
Переходник с выпрямителем до 32А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС.
По заказу длина 5м, 10м.
Блок сопряжения
021.30.00.000
Блок сопряжения
021.30.00.000
Для контроля тока соленоидов (электромагнитов) включения выключателя или электромагнитов управления выключателем - пользователь может приобрести токовые клещи любого производителя.
Блок сопряжения необходим для подключения таких клещей к прибору.
Рекомендация: Номинальный ток используемых токовых клещей должен быть больше максимальных токов контролируемых токовых цепей.
Клеммник для ВК-10
010.26.00.000
Клеммник для ВК-10
010.26.00.000
Обеспечивает удобство подключения прибора (прибора и пульта управления приводом ПУВ (см. ниже)) к выключателю типа ВК-10. Клемник оканчивается контактными гнездами для подключения к клеммам разъема управления.
Клеммник
010.27.00.000
Клеммник
010.27.00.000
Обеспечивает удобство совместного применения и подключения ПКВ/У3.0 и пульта управления приводом ПУВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам.
Ноутбук
Ноутбук
Прибор ПКВ/У3 - это измерительный блок, все результаты измерений выдаются на ноутбук. Кроме того, с помощью специальной программы для ПК можно управлять прибором, а также проводить анализ результатов диагностики в более наглядном виде.

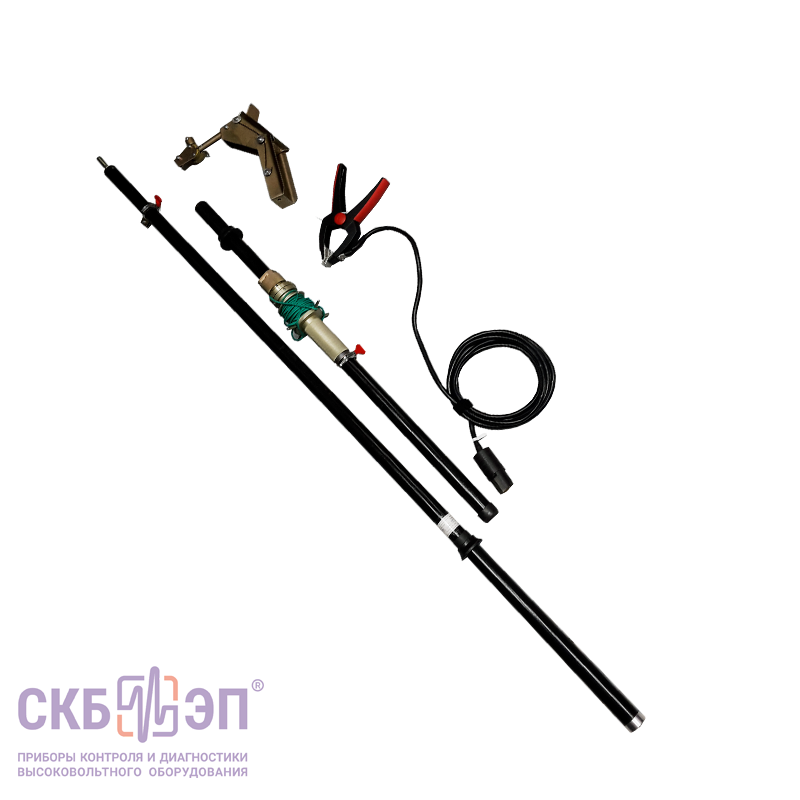

Штанга-манипулятор
010.41.00.000 010.41.00.000-01 010.41.00.000-02
Штанга-манипулятор
010.41.00.000 010.41.00.000-01 010.41.00.000-02
Штанга-манипулятор предназначена для присоединения кабелей полюсов с земли/с крышки бака к вводам высоковольтных выключателей, без применения лестниц и подъемников.

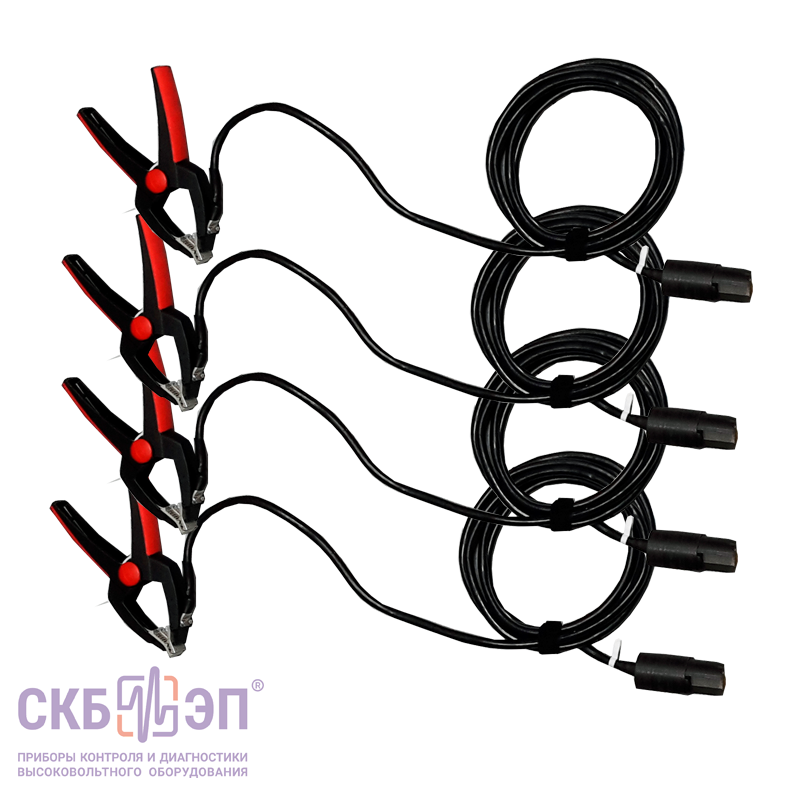

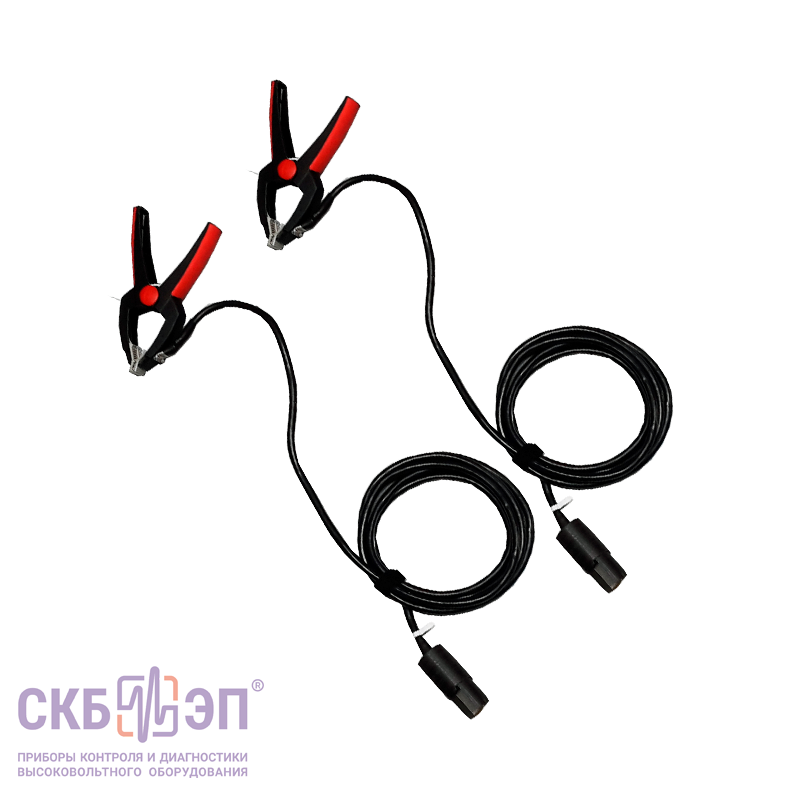

Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.
ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг);
Рекомендованное оборудование к совместному применению
Фото
Наименование, Индекс
Применение
ПУВ-регулятор
027.00.00.000
ПУВ-регулятор
027.00.00.000
Прибор предназначен для проведения испытаний высоковольтных выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания. Рабочий ток 35А.

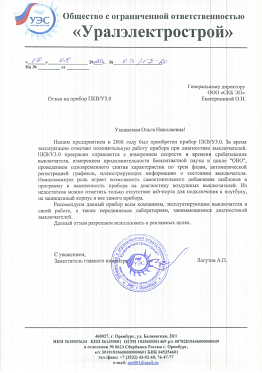

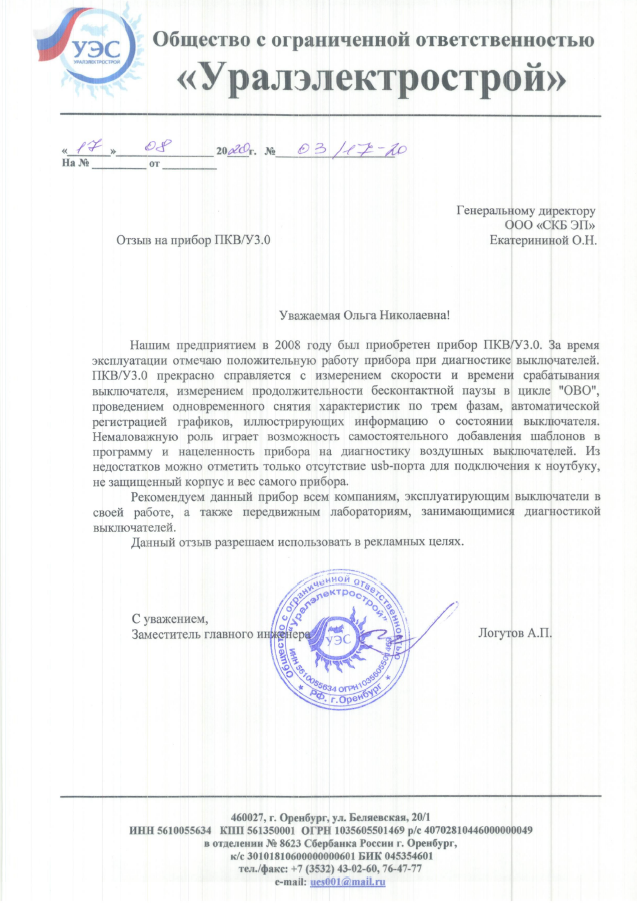

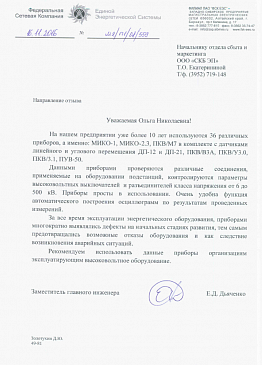

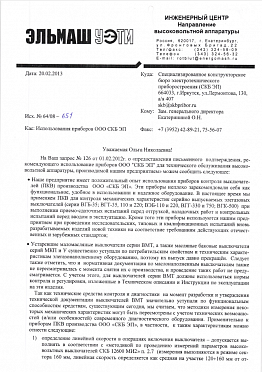

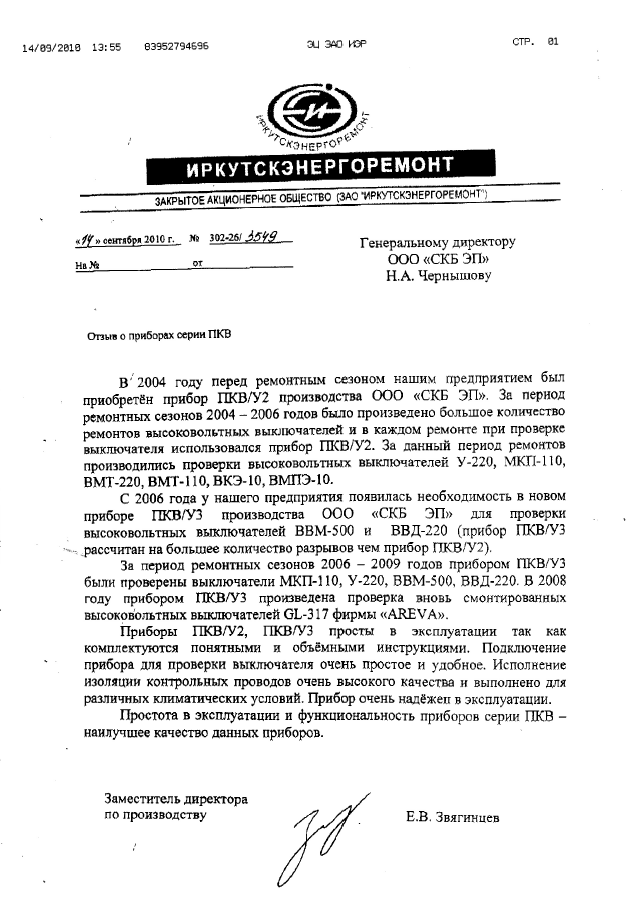

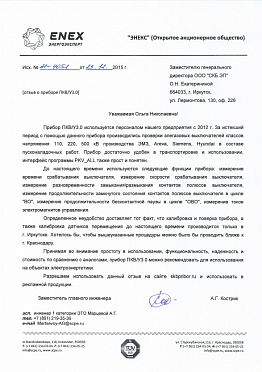

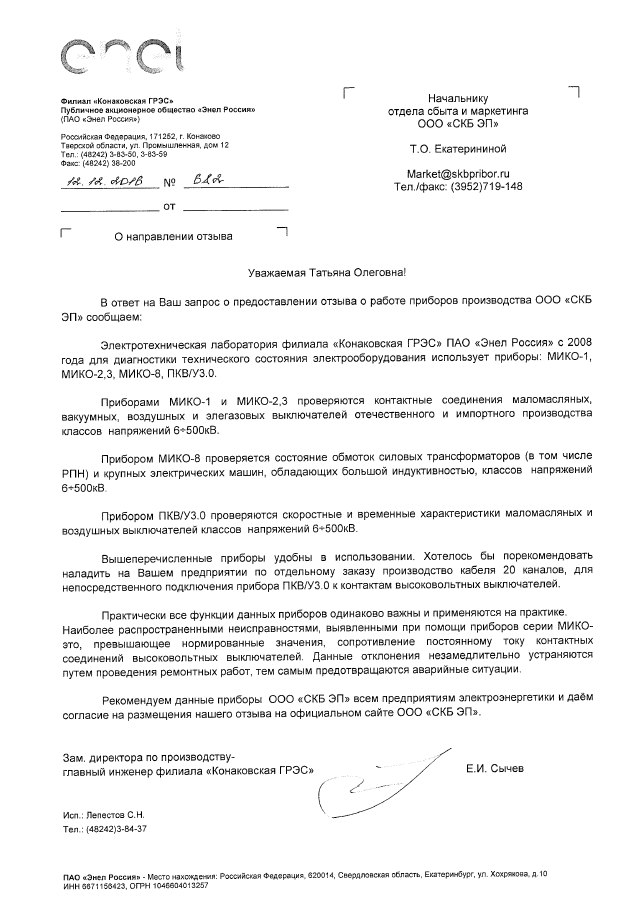

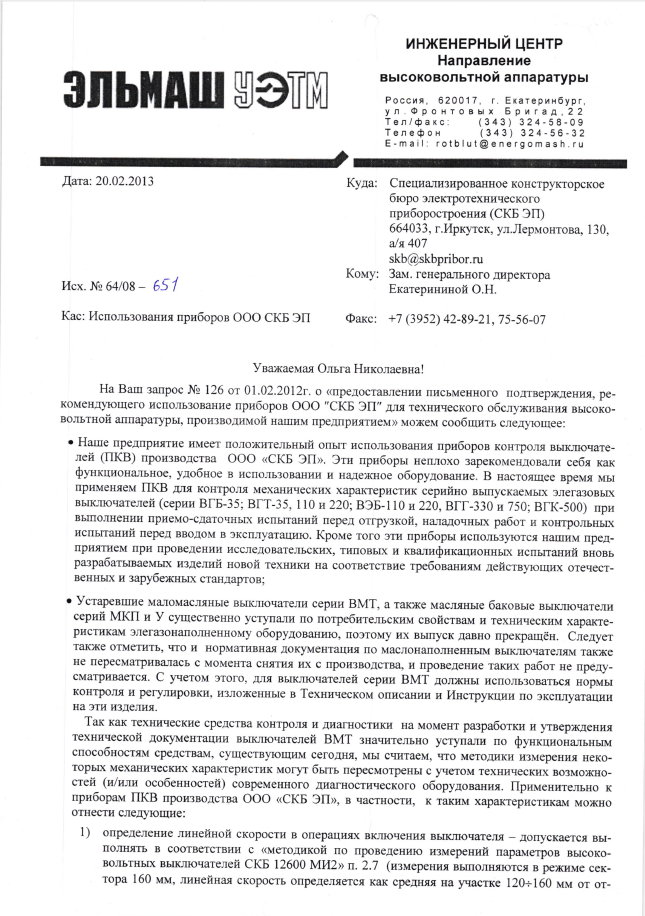

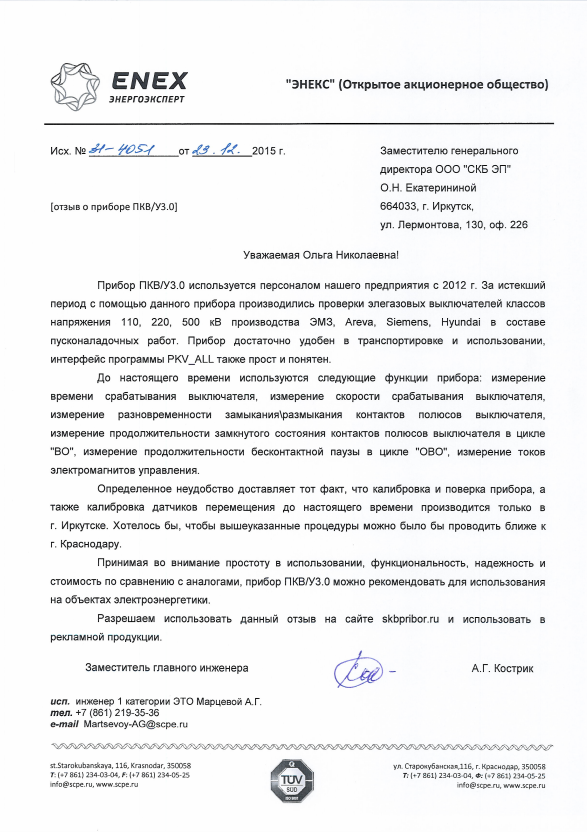

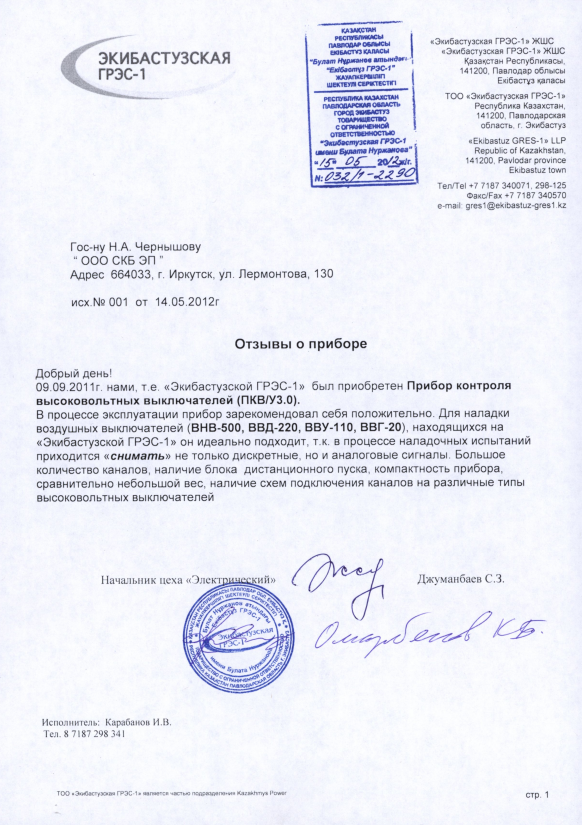

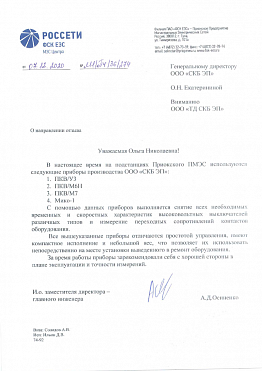

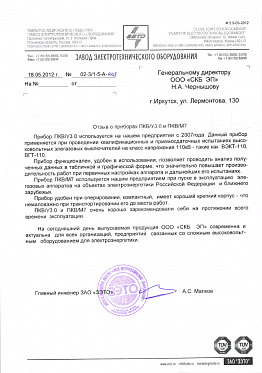

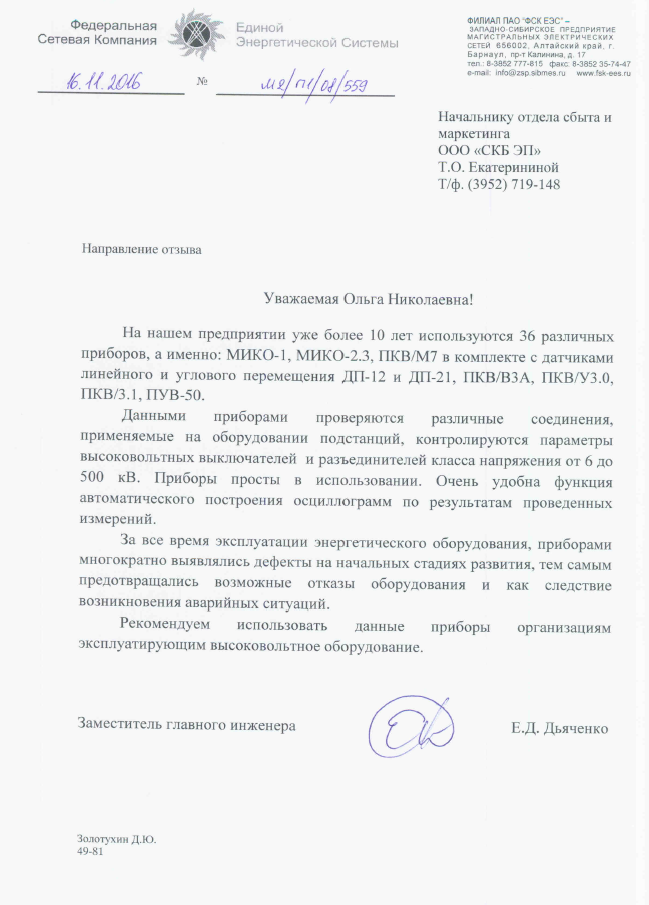

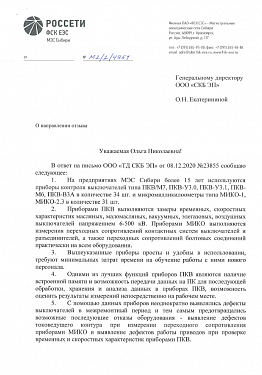

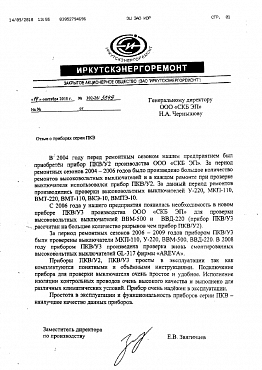

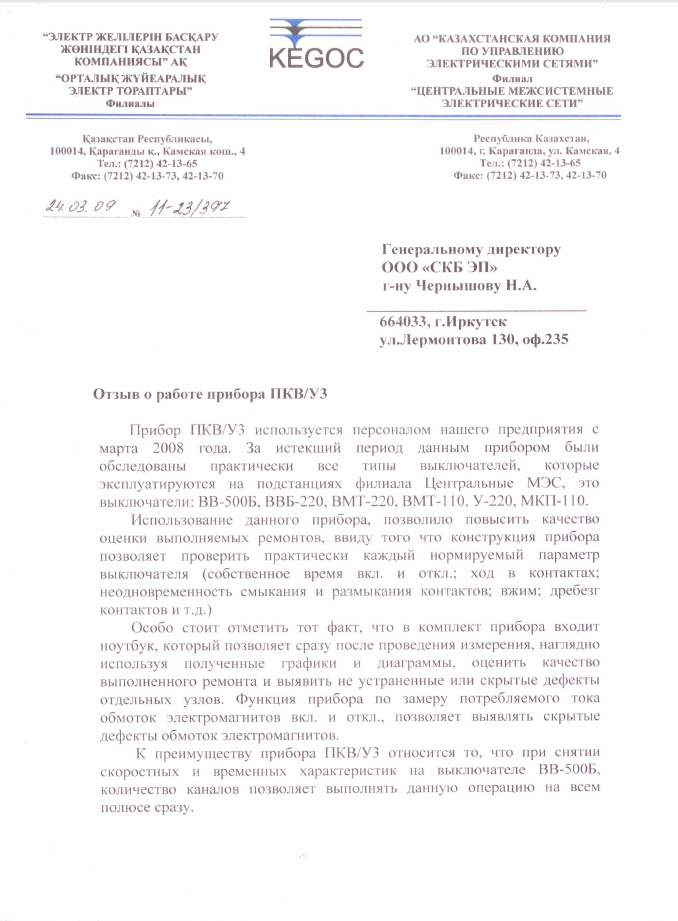

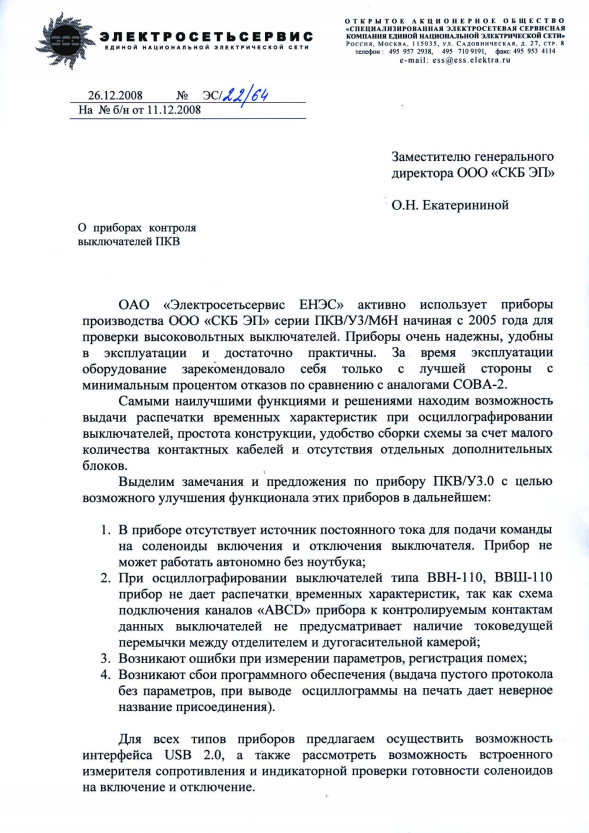

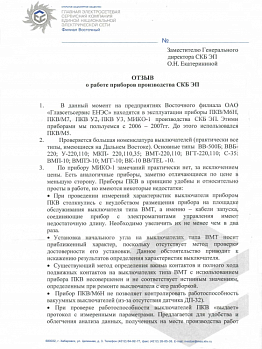

Официальные отзывы от клиентов по итогам эксплуатации оборудования производства СКБ ЭП предоставляются по запросу. Заполните, пожалуйста, форму запроса на сайте.
