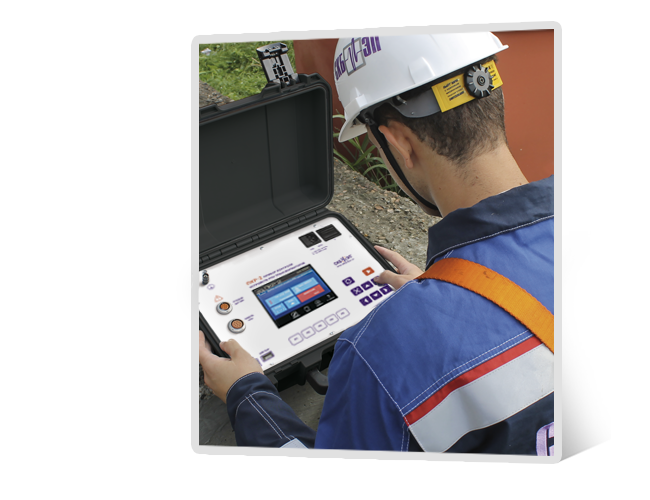

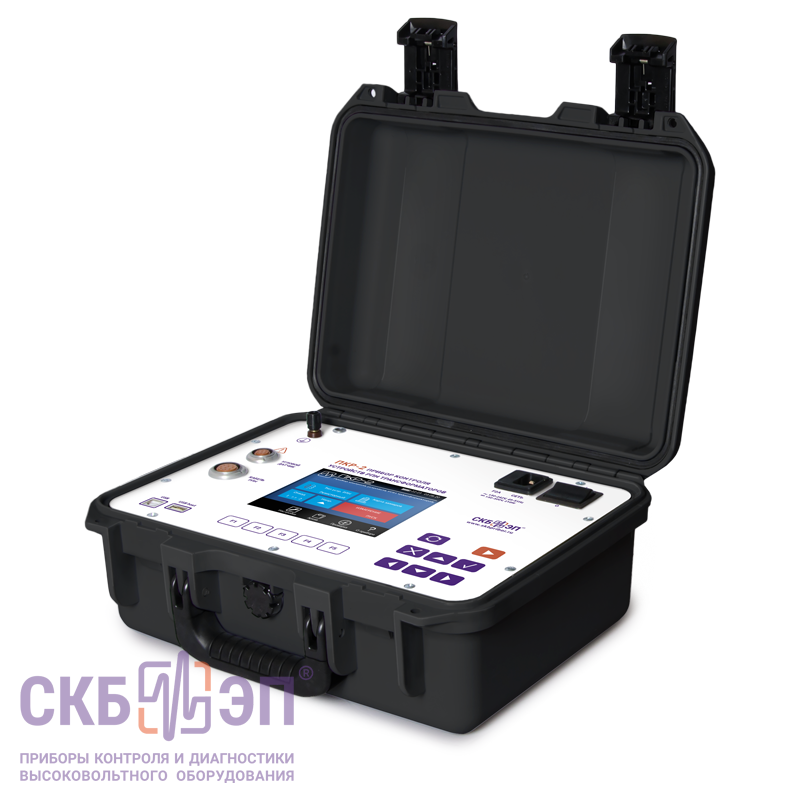

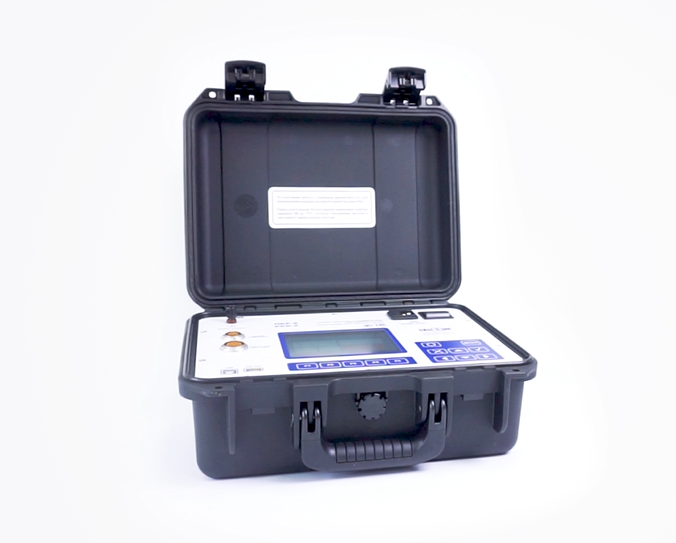

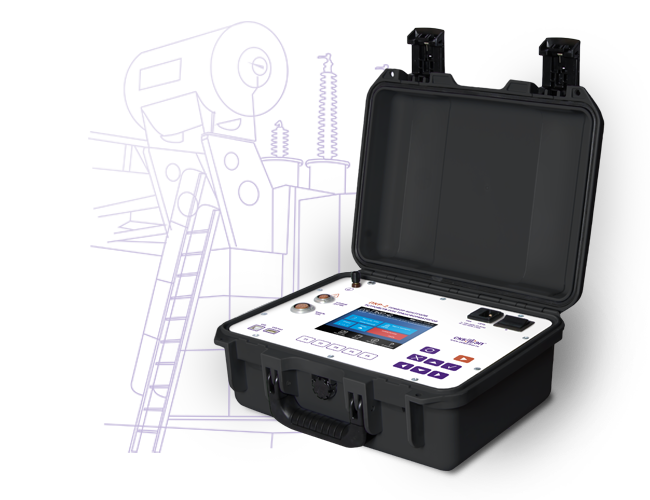

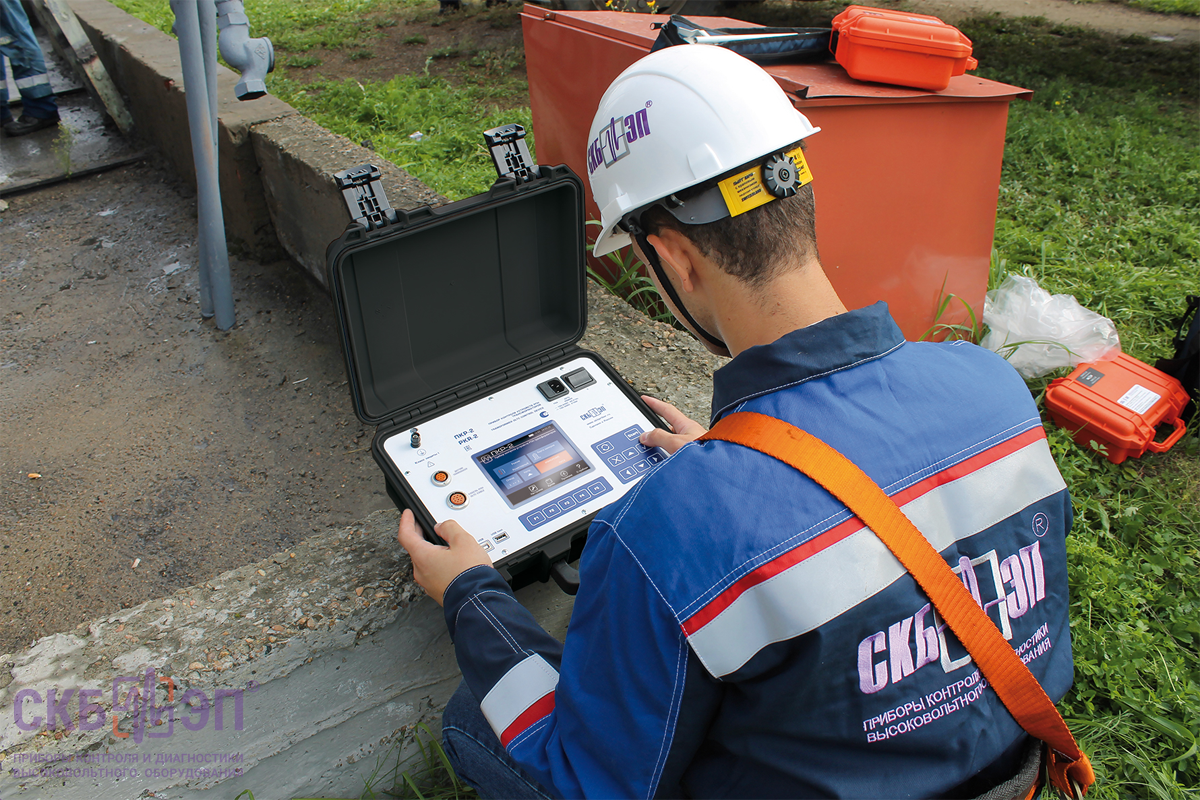

Прибор контроля устройств РПН трансформаторов ПКР-2

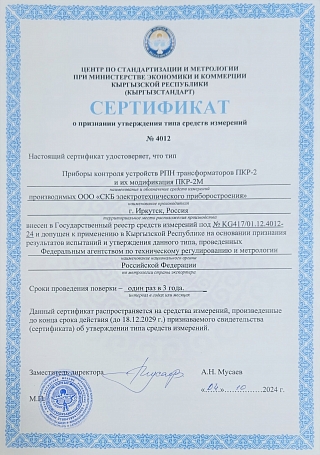

Сертификаты

  • Соответствует требованиям безопасности

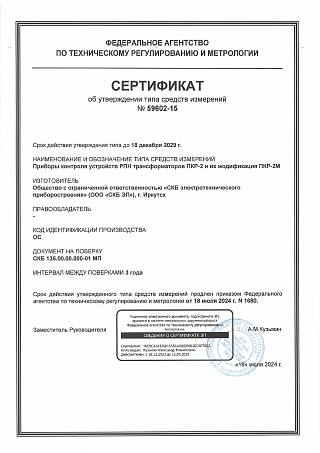

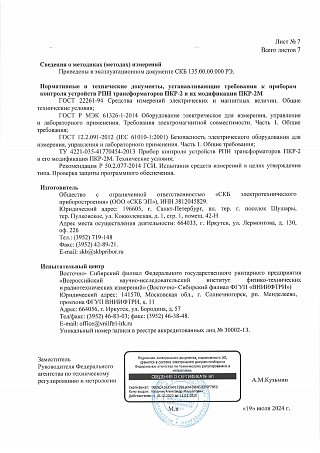

  • Внесен в Госреестр РФ

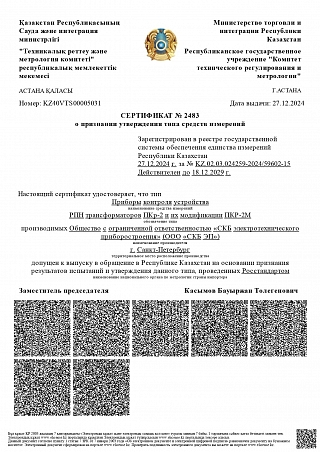

  • Внесен в Госреестр Республики Казахстан

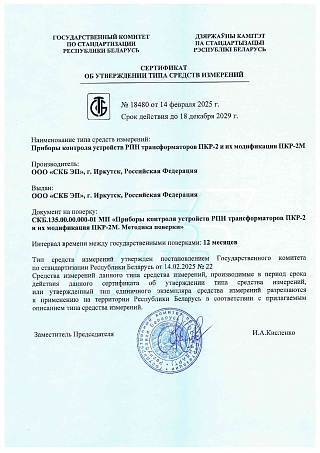

  • Внесен в Госреестр Республики Беларусь

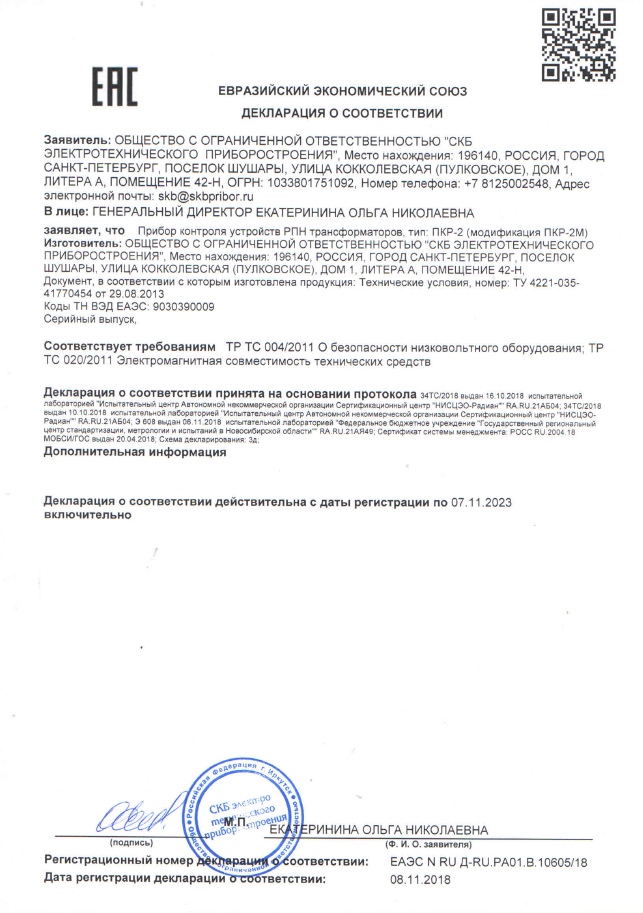

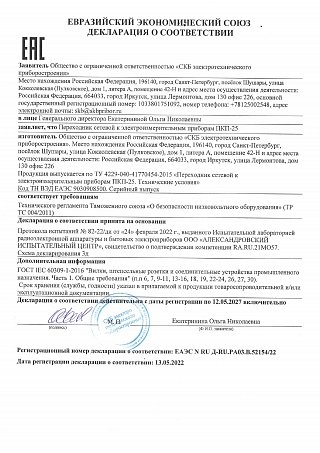

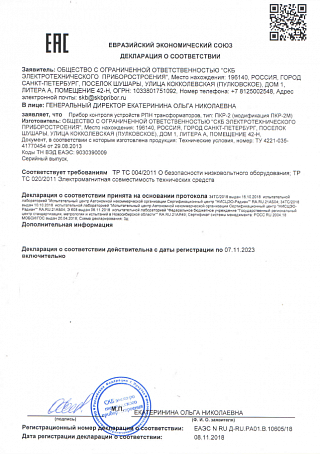

  • Соответствует требованиям Таможенного союза или Евразийского экономического союза

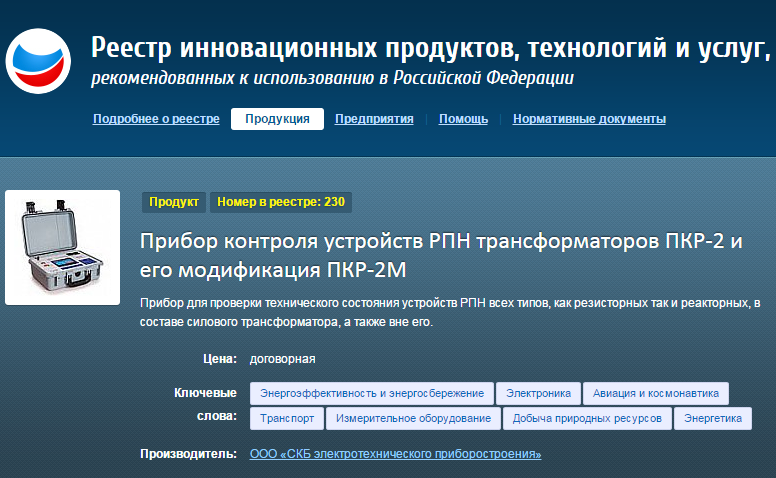

  • Внесен в Реестр инновационных продуктов, рекомендованных к использованию в РФ

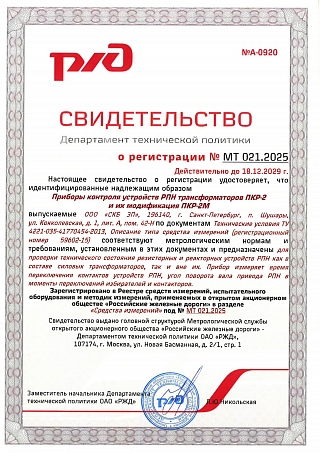

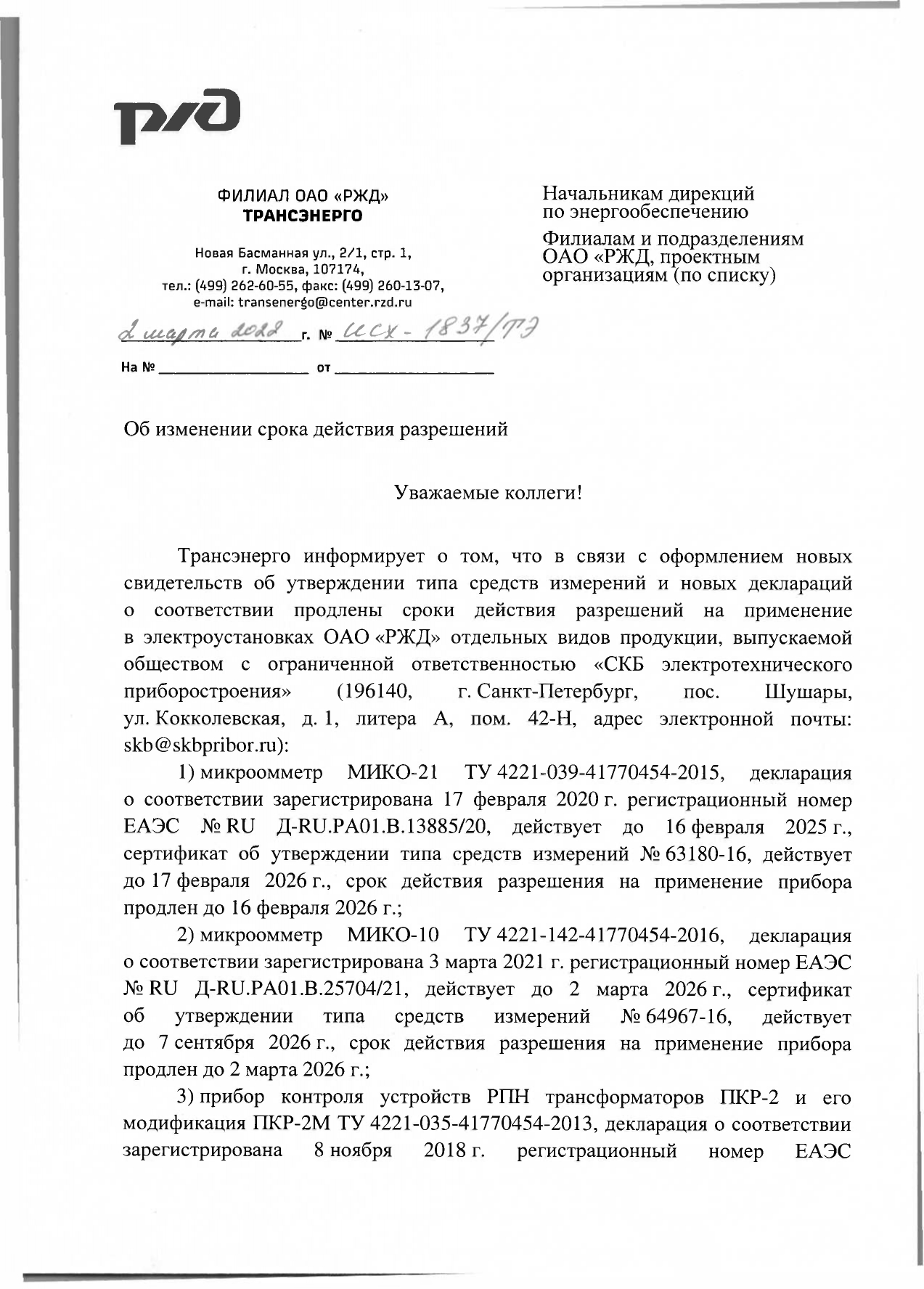

  • Разрешение о применении в электроустановках РЖД

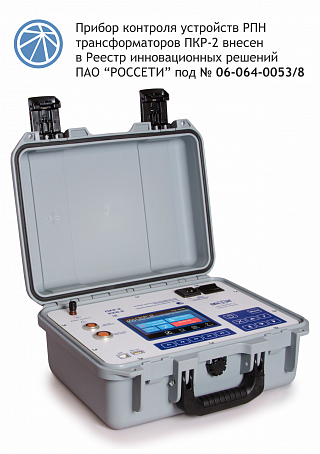

  • Внесен в Реестр инновационных решений ПАО РОССЕТИ

Проверка технического состояния устройств регулирования под нагрузкой (РПН) всех типов

Подробнее

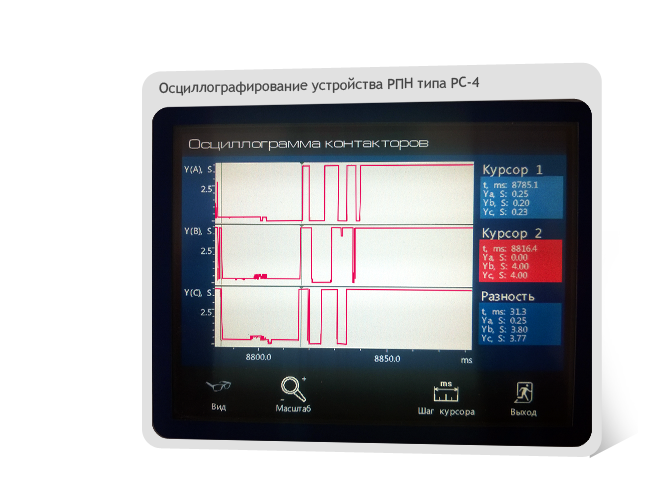

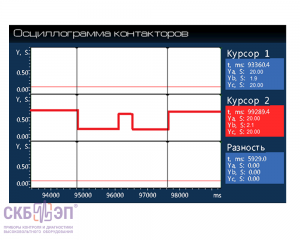

Осциллографирование резисторных устройств РПН методом прямой диагностики

Подробнее

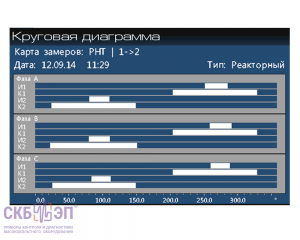

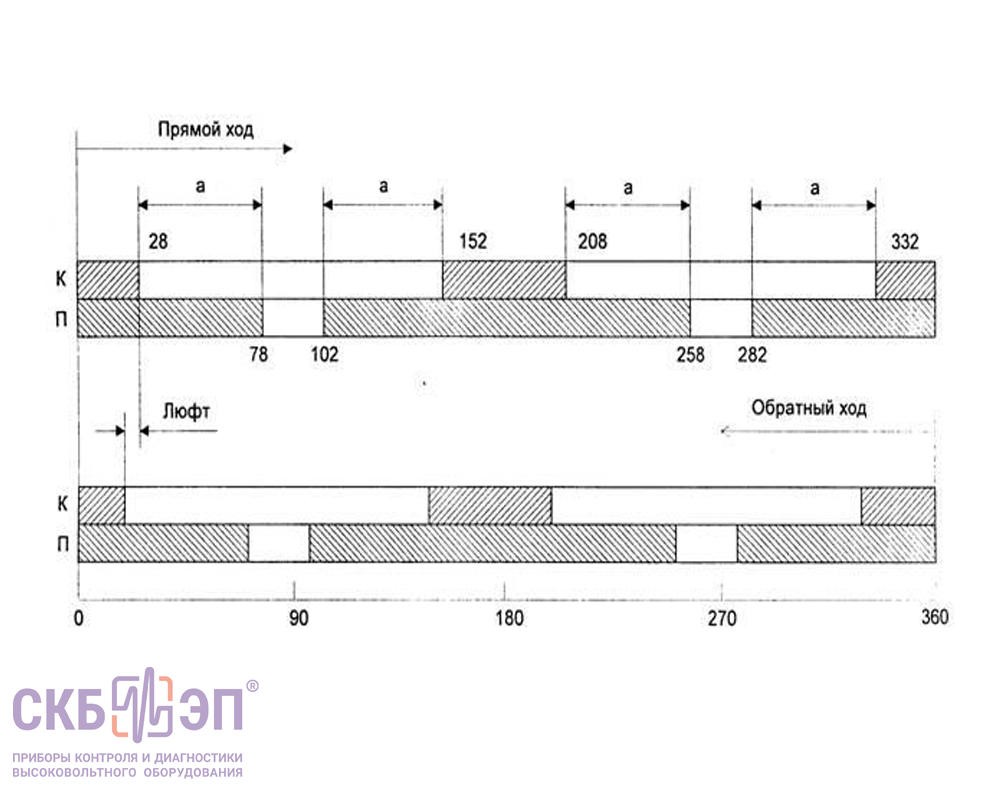

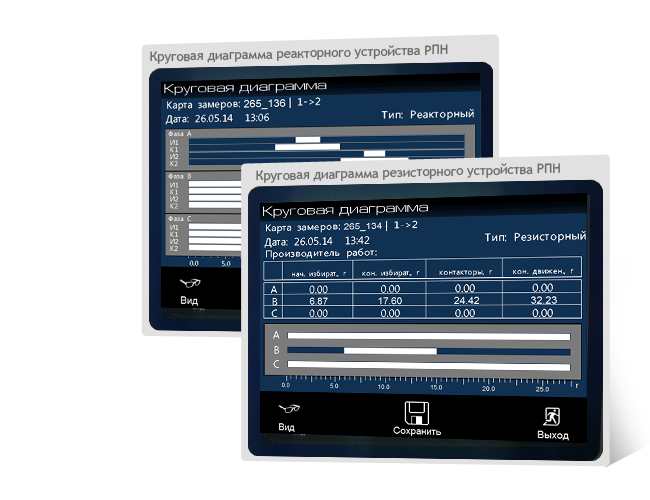

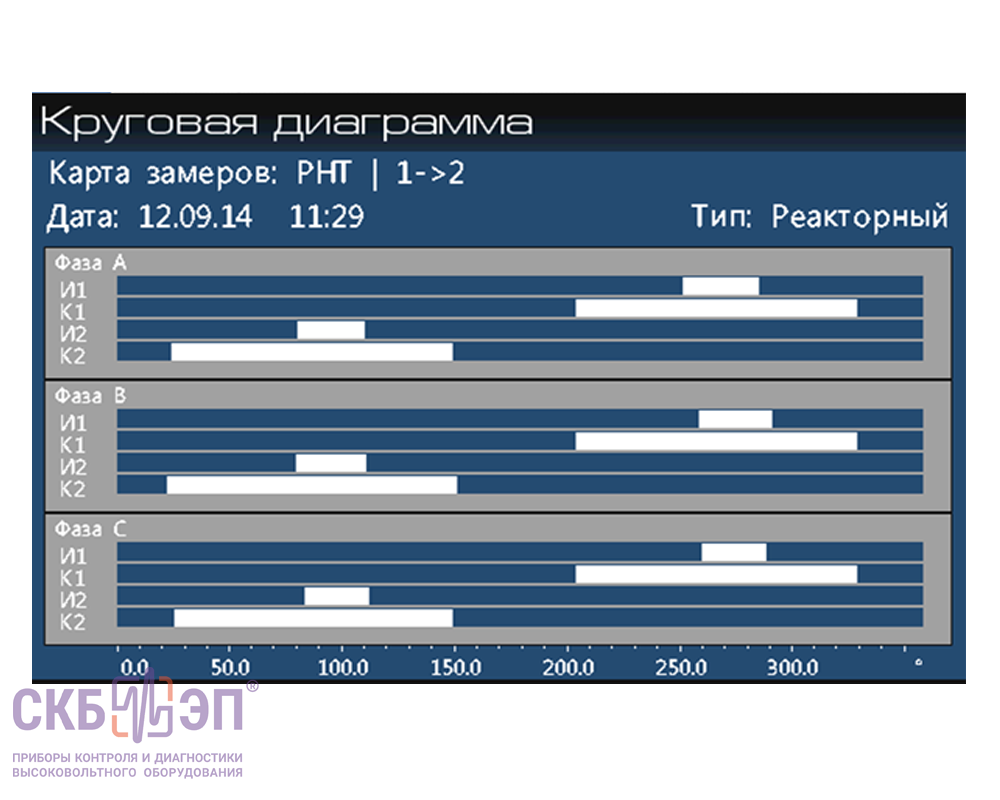

Снятие круговых диаграмм резисторных и реакторных устройств РПН

Подробнее

Автоматическая самонастройка к устройству РПН и контроль по трём фазам

Подробнее

Проверка реакторных устройства РПН в статическом режиме

Подробнее

Эргономичные щупы или кабель с зажимами типа "крокодил"

Подробнее

Сенсорный экран и работа с результатами диагностики

Подробнее

Высокий уровень безопасности при эксплуатации

Подробнее

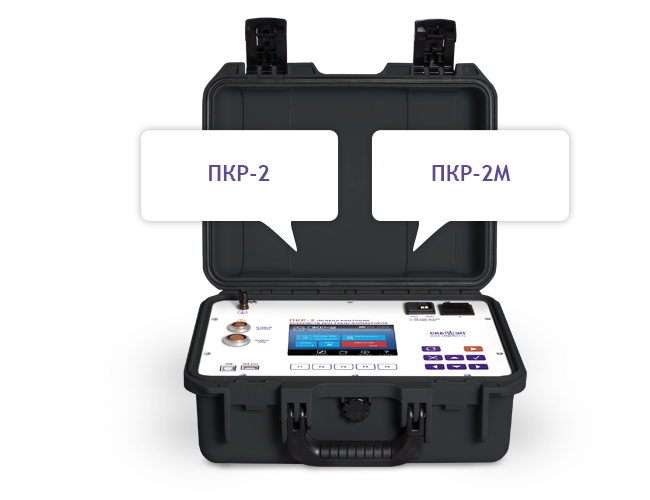

Прибор представлен в двух модификациях

Подробнее

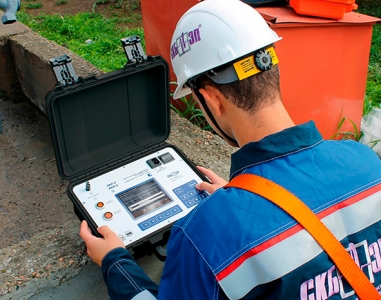

ПКР-2 предназначен для проверки технического состояния устройств РПН всех типов, как резисторных так и реакторных. Прибор позволяет проводить осциллографирование методом прямой диагностики со вскрытием бака, частичным или полным сливом масла, а также снимать круговые диаграммы.

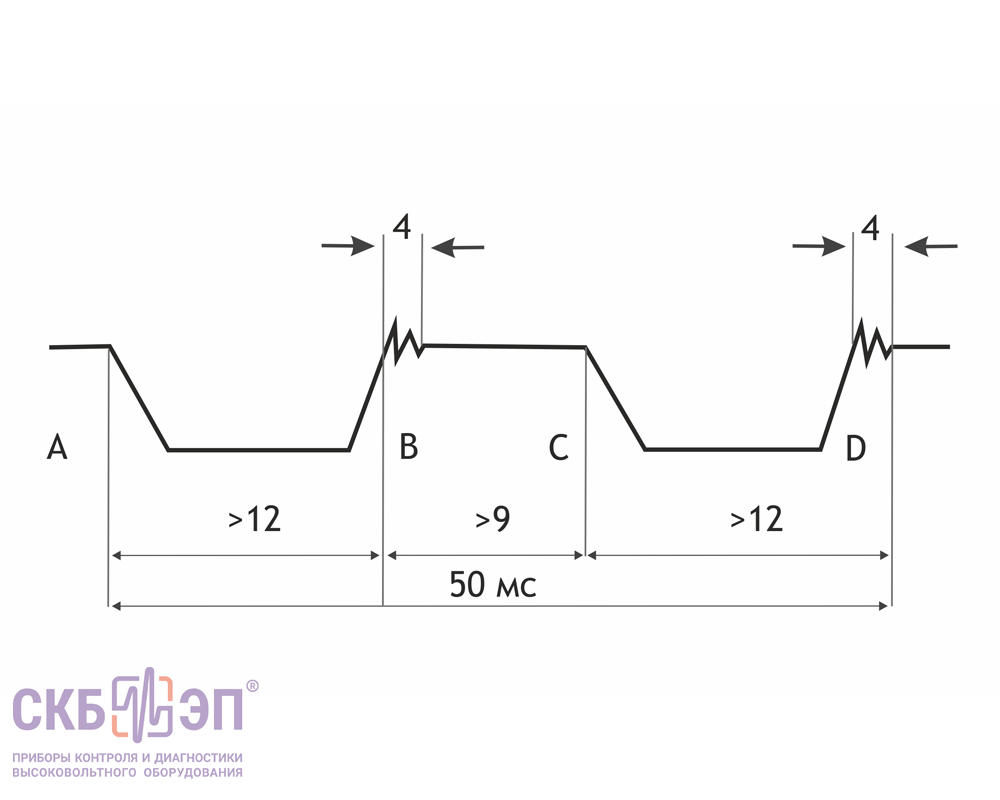

Снятие осциллограмм переключения контактора резисторных устройств РПН позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.

Все характеристики снимаются:

  • одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
  • пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

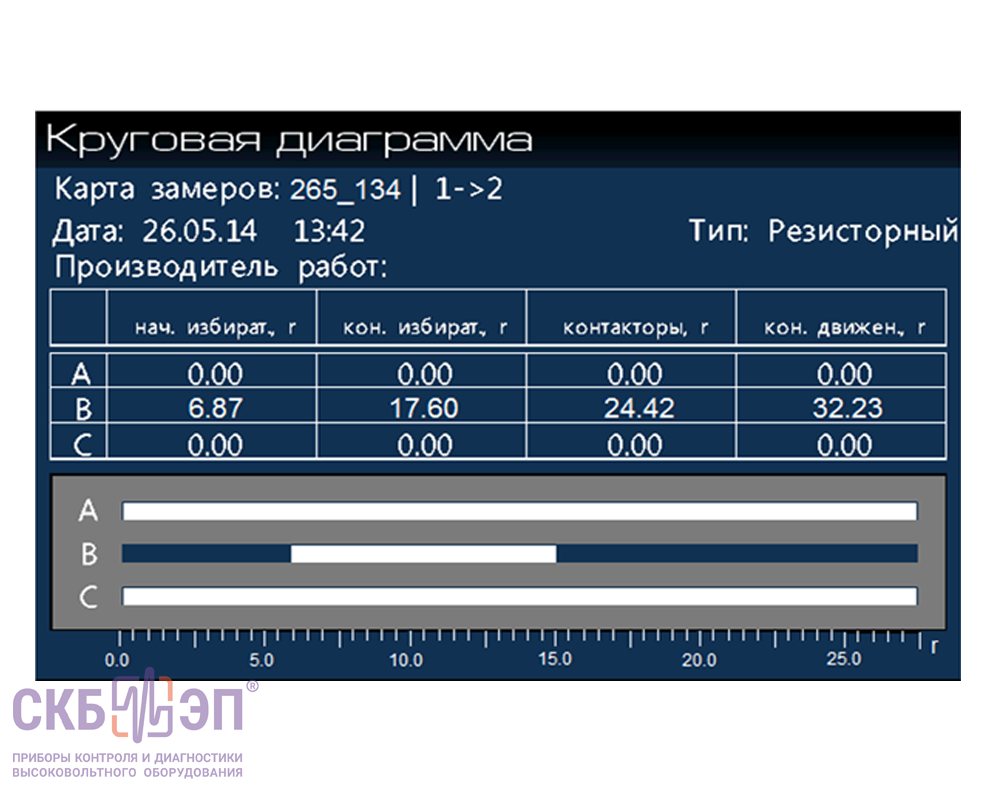

Для снятия круговых диаграмм прибор комплектуются специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.

Все характеристики снимаются:

  • одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
  • пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически, а осциллографирование и снятие круговых диаграмм фиксируется одновременно по трём фазам.

С помощью прибора ПКР-2 реакторные устройства РПН можно проверить в статическом режиме. Пользователь вращает вал привода рукояткой в замедленном темпе, а на дисплее в этот момент отображаются моменты замыкания/размыкания контактов в градусах и в значениях напряжения и тока.

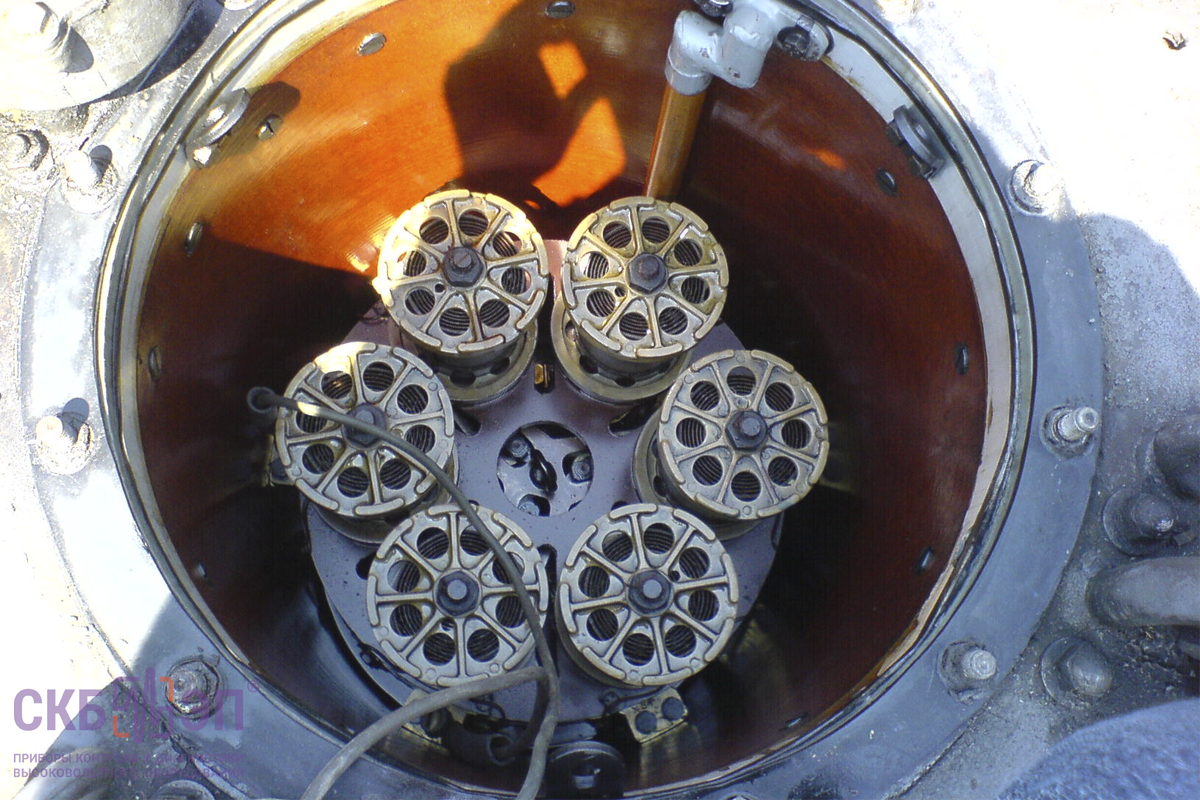

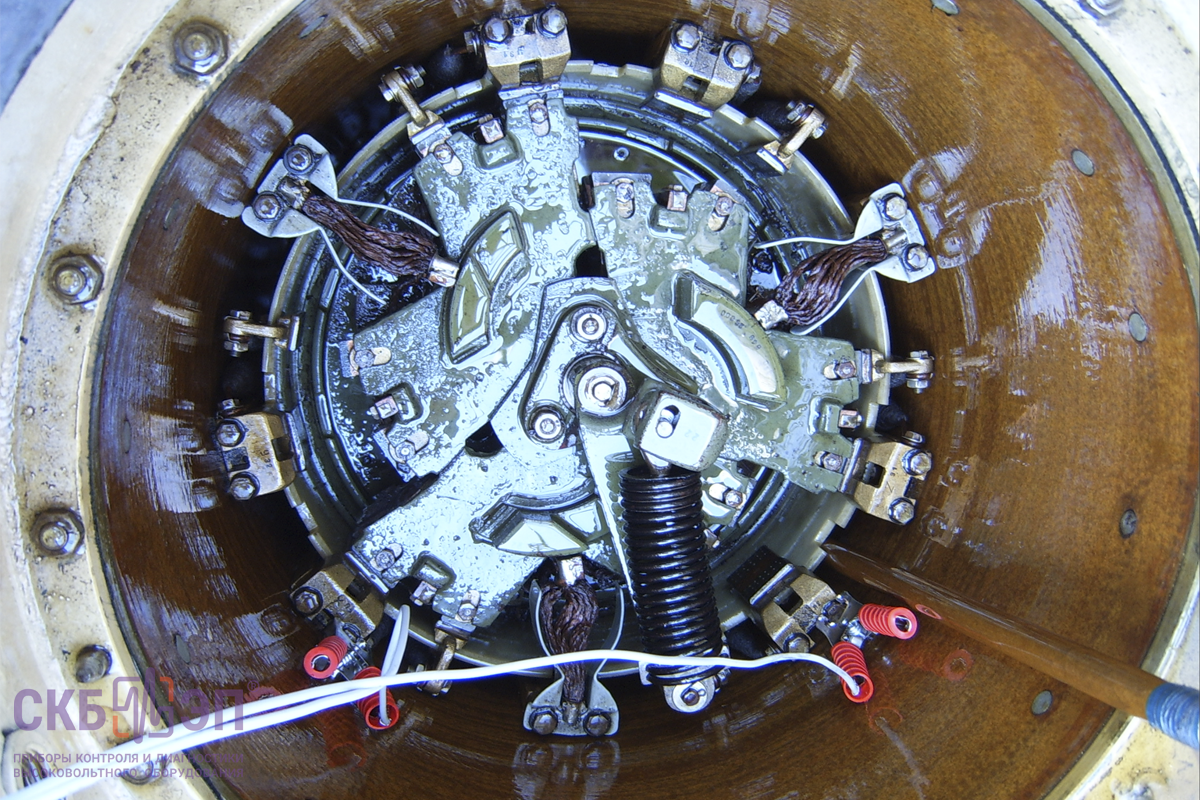

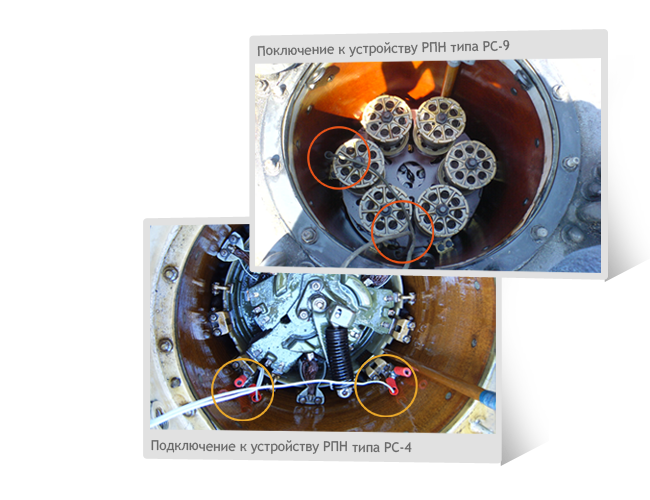

Для удобства прямого подключения к контактам устройства РПН, когда происходит открытие бака, частичный или полный слив масла, приборы комплектуются специальными длинными щупами.

Без контактных щупов подключение к устройству возможно посредством кабеля с зажимами типа "крокодил", в этом случае проводят частичный или полный слив масла из бака контактора, либо полностью извлекают устройство из бака трансформатора.

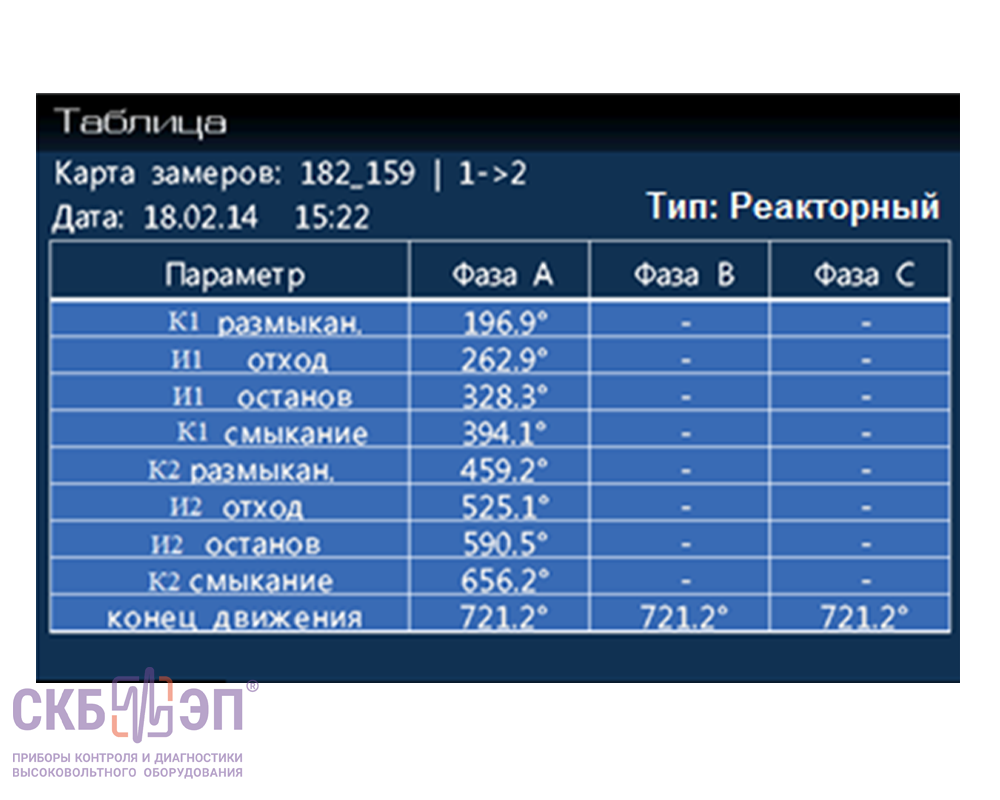

Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков.

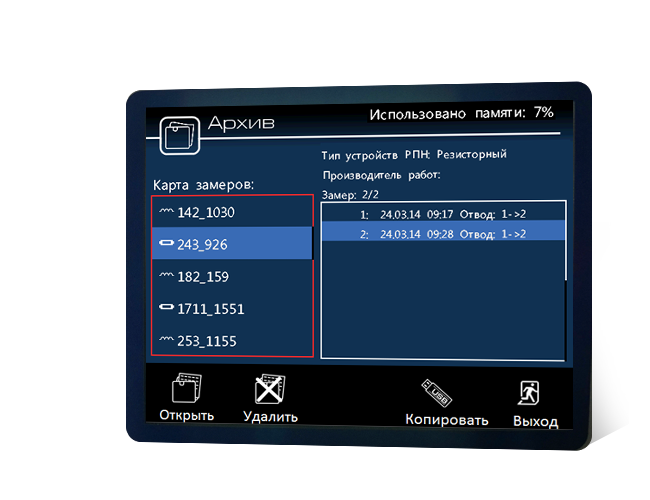

Сохранение результатов измерений происходит в энергонезависимой памяти прибора, а также возможна передача их на компьютер.

Управление может осуществляться через клавиатуру, сенсорный экран или от ПК, что позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.

Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.

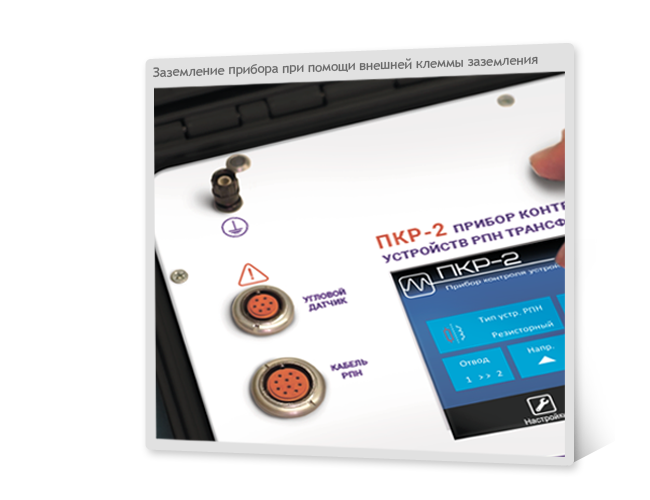

Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ Р 52319-2005.

  ПКР-2 ПКР-2М
Режим проведения проверки устройств РПН
разборный
разборный и безразборный (метод DRM)*
Встроенное аккумуляторное питание
-
+
Передача данных на внешний Flash-накопитель - +

* Режим безразборной проверки позволяет проводить контроль технического состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора. Режим основан на методе DRM (Dynamic Resistance Measurement) и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов.

Пользователи прибора ПКР-2 тоже имеют возможность проведения безразборной диагностики устройств РПН, но для этого необходимо подать заявку производителю на активацию данного режима. Стоимость программного обеспечения для ПКР-2 на активацию DRM уточняйте у менеджеров компании. Кроме того, для проведения такой диагностики необходимо заказать один кабель закорачивания.

Характеристики Значение
Диапазон измерений интервалов времени 0,01 ÷ 1200 с
Точность ±(3+tx)×10-4с,
где tx - измеряемый интервал времени, с
Разрешающая способность ±0,1 мс
Диапазон измерений угловых перемещений 2° ÷ 360°
Точность ±0,56°
Диапазон измерений силы постоянного тока 1 ÷ 4 А
Диапазон измерений электрического напряжения постоянного тока 1 ÷ 20 В
Диапазон измерений электрического сопротивления постоянному току 1 ÷ 20 Ω
Точность ±5 %
Частота дискретизации измерения сопротивления на канал 10 ±0,1 кГц
Максимальное время регистрации круговой диаграммы 20 мин
Связь с ПК USB и USB host
Дисплей Цветной графический TFT
сенсорный, 640x480 точек
Потребляемая мощность в режиме ожидания < 15 Вт
Потребляемая мощность в режиме измерений < 210 Вт
Питание (сетевое напряжение) ~ 150-242 В, 47-63 Гц
= 150-300 В
Габариты 360×290×165 мм
Масса прибора 5,1 кг
Защита от окружающей среды IP 64 (крышка прибора закрыта)
IP 20 (крышка прибора открыта)
Диапазон температуры при работе с прибором от -20 °C до +40 °C
Гарантийный период 3 года
Межповерочный период 3 года
Межкалибровочный период 3 года
Язык интерфейса и руководства пользователя Русский / Английский

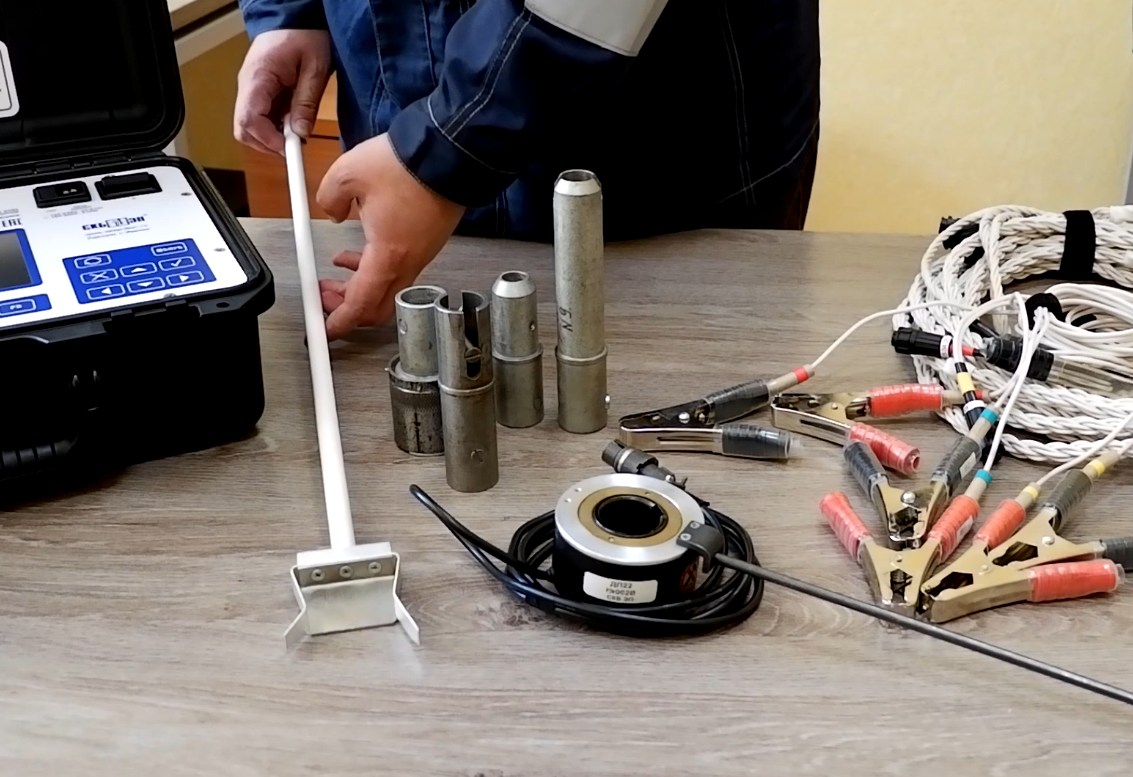

Стандартная комплектация

Фото Наименование, Индекс Применение

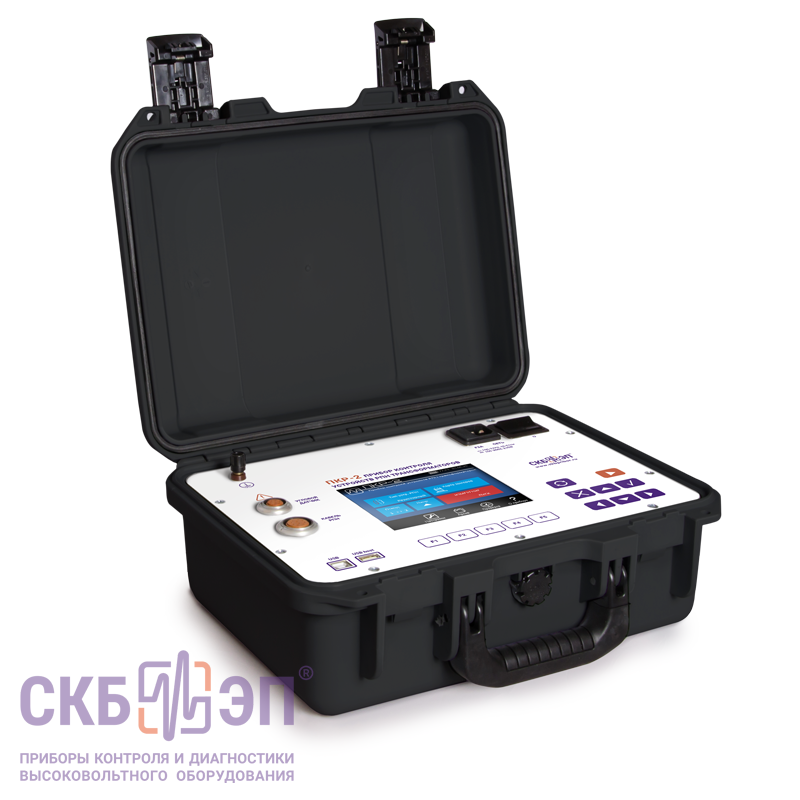

Измерительный блок ПКР-2
  • Измерительный блок ПКР-2
  • СКБ035.00.00.000
  • Измерительный блок ПКР-2
  • СКБ035.00.00.000

Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, методика выполнения измерений, программное обеспечение (ПО) для ПК.

Кабель измерительный с соединителем и контактными зажимами
  • Кабель измерительный с соединителем и контактными зажимами
  • СКБ035.34.00.000
    СКБ035.34.00.000-01
    СКБ035.34.00.000-02
    СКБ035.39.00.000
  • Кабель измерительный с соединителем и контактными зажимами
  • СКБ035.34.00.000
    СКБ035.34.00.000-01
    СКБ035.34.00.000-02
    СКБ035.39.00.000

Длина измерительного кабеля с соединителем - 8 м., длина каждого кабеля с зажимом - 1,5 м.

Используется при разборном методе диагностики для подключения к контактам устройства РПН трансформатора внутри бака

Датчик углового перемещения ДП22
  • Датчик углового перемещения ДП22
  • СКБ035.26.00.000
  • Датчик углового перемещения ДП22
  • СКБ035.26.00.000

Датчик позволяет измерять угол поворота и число оборотов вала устройства РПН. Диапазон измерений угла 0÷360º.
Необходимо выбрать подходящую ось.

Струбцина
  • Струбцина
  • СКБ035.30.00.000
  • Струбцина
  • СКБ035.30.00.000

Для фиксирования датчика ДП22 на приводе устройства РПН.

Ручка
  • Ручка
  • СКБ028.25.02.000
  • Ручка
  • СКБ028.25.02.000

Для крепления магнитного прижима. Рукоять для поворачивания вала РПН. Используется совместно с осями №№1 - 13 из дополнительной комплектации.

Ось №10 совместно со втулкой
  • Ось №10 совместно со втулкой
  • СКБ035.25.00.000
    СКБ028.25.01.008
  • Ось №10 совместно со втулкой
  • СКБ035.25.00.000
    СКБ028.25.01.008

В стандартную комплектацию прибора включена Ось №10 для приводов устройств РПН типа MZ-4.1; M3.2; M3-4. Для привода ПДП-4У используется совместно с втулкой.

Для остальных приводов оси в таблице дополнительной комплектации - см. ниже.

Кабель сетевой
  • Кабель сетевой
  • СКБ018.09.00.000
  • Кабель сетевой
  • СКБ018.09.00.000

Для подключения прибора к сети питания. Температурный диапазон -15 ÷ +45 ºС. Длина 2м.

Провод заземления
  • Провод заземления
  • СКБ010.01.00.000
  • Провод заземления
  • СКБ010.01.00.000

Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Длина 2м.

Предохранители ВП2Б-1В-2А<br>(2 шт.)
  • Предохранители ВП2Б-1В-2А
    (2 шт.)
  • Предохранители ВП2Б-1В-2А
    (2 шт.)

Для защиты источника питания.

Сумка для переноски кабелей и комплектующих
  • Сумка для переноски кабелей и комплектующих
  • СКБ126.06.00.000
  • Сумка для переноски кабелей и комплектующих
  • СКБ126.06.00.000

Дополнительная комплектация (по заказу)

Фото Наименование, Индекс Применение
Комплект контактных щупов в специальном чехле
  • Комплект контактных щупов в специальном чехле
  • СКБ035.27.00.000
  • Комплект контактных щупов в специальном чехле
  • СКБ035.27.00.000

Щупы контактные (7 шт.) для подключения к контактам устройства РПН без слива масла. Длина 85cм., в сборе с удлинителем 155 cм.
Поставляются в удобном чехле на замке для переноски.

Оси для фиксации датчика ДП22 на выходном валу
  • Оси для фиксации датчика ДП22 на выходном валу
  • Оси для фиксации датчика ДП22 на выходном валу

В зависимости от типа привода РПН, выберите необходимую ось для установки измерительного датчика ДП22 на выходном валу:

  • Ось №1 - для приводов РПН типа BUL (СКБ035.25.01.000);
  • Ось №2 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.02.000);
  • Ось №3 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.03.000);
  • Ось №4 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.04.000);
  • Ось №6 - для приводов РПН типа ПДП-4У. Ручной привод (СКБ035.25.06.000);
  • Ось №9 - для приводов РПН типа ПДП-4У. Электропривод (СКБ035.25.09.000);
  • Ось №7 - для приводов РПН типа MZ-4.1, MZ-4.4 Электропривод (СКБ035.25.07.000);
  • Ось №8 - для приводов РПН типа MZ-4.1, MZ-4.4. Ручной привод (СКБ035.25.08.000);
  • Ось №11 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Ручной привод (СКБ035.25.11.000);
  • Ось №12 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Электропривод (СКБ035.25.12.000);
  • Ось №13 - для приводов РПН типа VAKUTAP компании МR (СКБ035.25.13.000);

Кабель USB 2.0 A-B
  • Кабель USB 2.0 A-B
  • Кабель USB 2.0 A-B

Для подключения прибора к ПК (длина 1,8 м.).

ПО на активацию режима DRM
  • ПО на активацию режима DRM
  • ПО на активацию режима DRM

Режим "безразборной проверки устройств РПН" (DRM-тест) позволяет проводить диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора и слива масла.
Для работы в безразборном режиме (DRM-тест) необходимо: покупка (активация) ПО на DRM и заказ кабеля закорачивания.

Штанга-манипулятор
  • Штанга-манипулятор
  • СКБ110.41.00.000
    СКБ110.41.00.000-01
    СКБ110.41.00.000-02
  • Штанга-манипулятор
  • СКБ110.41.00.000
    СКБ110.41.00.000-01
    СКБ110.41.00.000-02

Штанга-манипулятор предназначена для присоединения измерительных кабелей с крышки бака силового трансформатора до 220 кВ, без применения лестниц и подъемников.

Комплектуется зажимом с токовым и потенциальным контактами соединенными измерительной площадкой. К площадке с земли/ с крышки бака присоединяются измерительные кабели.

  • Штанга-манипулятор для оборудования до 35кВ (Длина 2,2 м);
  • Штанга-манипулятор для оборудования до 110кВ (Длина 3,7 м);
  • Штанга-манипулятор для оборудования до 220кВ (Длина 5,1 м).

Прибор контроля устройств РПН трансформаторов ПКР-2
  • Открыть оригинал

    ООО Инженерный центр "ЭнергоРазвитие"

    ООО Инженерный центр «ЭнергоРазвитие» сообщает, что эксплуатируемые нашей организацией приборы МИКО-9А, МИКО-2.3, ПКВ/М7, ПКР-2М, изготовленные и поставленные Вашим предприятием, соответствуют предъявляемым к ним требованиям.

    Микромилликилоомметр МИКО-2.3 используется для измерения переходных сопротивлений высоковольтных — разъединителей и выключателей. В частности, элегазовых колонковых выключателей типа ELF SР7-2 на 500 кВ производства АВВ. МИКО-2.3 удобен в использовании за счет небольших размеров. Выдаваемый прибором ток позволяет прожечь контакт и получить стабильные показания переходного сопротивления. Достоинством прибора также является совмещение потенциальных и токовых цепей в двух зажимах и учет собственного сопротивления проводов, входящих в комплект. В целом, МИКО-2.3 позволяет сократить время измерений и получить стабильные и достоверные результаты. Однако стоит обратить внимание на быстрый разряд аккумулятора при использовании микроомметра, что определяет зависимость прибора от наличия электросети. Измерительные провода на выключатели 500 кВ необходимы с минимальной длиной 10 метров с надежными и удобными для подключения струбцинами, а это попадает под отдельную заказную спецификацию.

    Прибор контроля высоковольтных выключателей ПКВ/М7 прост и удобен в эксплуатации, позволяет контролировать основные характеристики высоковольтных коммутационных аппаратов. Положительным является то, что за один цикл измерения прибор позволяет измерить несколько параметров, что значительно сокращает время обработки и оценки технического состояния выключателя. Небольшое количество контактных кабелей и использование отличных друг от друга приборных разъемов позволяет снизить вероятность ошибок персонала при сборке схемы проверки. ПКВ/M7 является универсальным аппаратом, позволяющим контролировать параметры высоковольтных выключателей, и может быть смело рекомендован организациям, занимающимся наладкой и эксплуатацией высоковольтного оборудования.

    Прибор МИКО-9А используется для проверки силовых трансформаторов и автотрансформаторов. В частности, в мае 2020г., прибор был успешно опробован на автотрансформаторе АТДЦТН- 250000/220/110. МИКО-9А укомплектован широким ассортиментом измерительных проводов, (имеется возможность измерения по трехфазной схеме), что даёт возможность оперативно выполнить большое количество измерений, сокращая операции подключений, минимальным составом специалистов. Наличие встроенной АКБ большой ёмкости позволяет проводить измерения в полевых условиях, независимо от наличия электросети. Прибор очень удобен в использовании (наличие автоматического режима, немаловажная опция размагничивания трансформатора, удобный и понятный интерфейс), малогабаритен и имеет малый вес.

    Прибор ПКР-2М используется для проверки технического состояния переключающих устройств трансформаторов всех типов, как резисторных, так и реакторных, разборным методом, а также для диагностики устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов (методом ОКМ). Наличие встроенного аккумулятора повышает его мобильность и удобство эксплуатации. Укомплектованность длинными щупами (доп. опция) и кабелем с зажимами типа «крокодил» обеспечивает удобство подключения к большинству устройств РПН.

    Использование этих приборов позволяет нашим специалистам сократить время испытаний и измерений. Данные приборы зарекомендовали себя положительно, соответствуют заявленным характеристикам и по многим аспектам превосходят аналогичные приборы других производителей.

    А.С. Вакатов
    Заместитель генерального директора по производству

  • Открыть оригинал

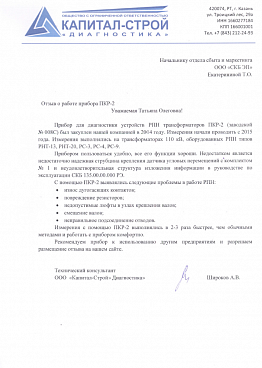

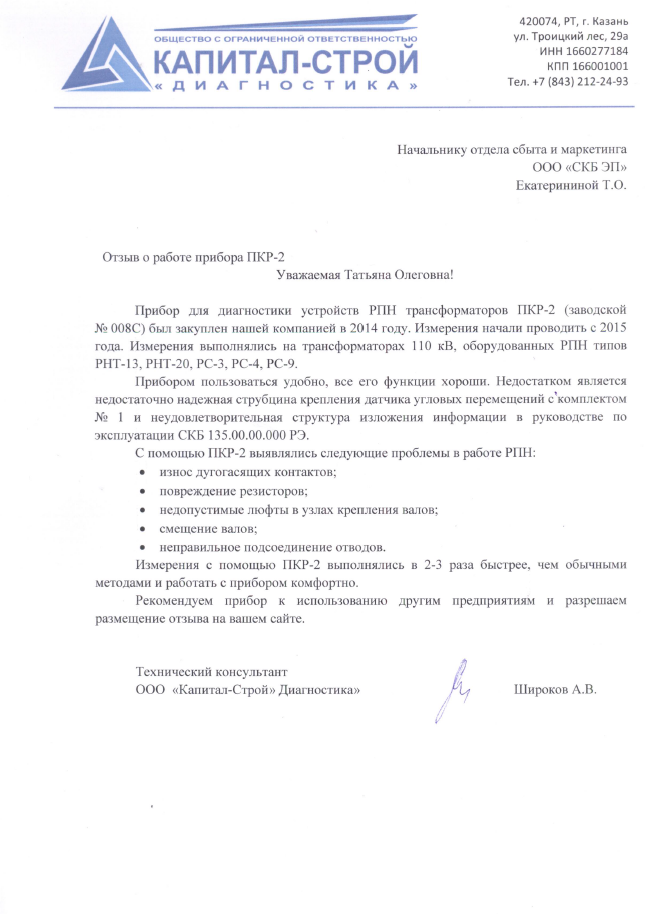

    ООО "Капитал-Строй" Диагностика"

    Прибор для диагностики устройств РПН трансформаторов ПКР-2 был закуплен компанией в 2014 году. Измерения выполнялись на трансформаторах 110 кВ, оборудованных РПН типов РНТ-13, РНТ-20, РС-3, РС-4, РС-9.

    Прибором пользоваться удобно, все его функции хороши. С помощью ПКР-2 выявлялись следующие проблемы в работе РПН:

    • износ дугогасящих контактов;
    • повреждение резисторов;
    • недопустимые люфты в узлах крепления валов;
    • смещение валов;
    • неправильное подсоединение отводов.

    Измерения с помощью ПКР-2 выполнялись в 2-3 раза быстрее, чем обычными методами и работать с прибором комфортно.

    Рекомендуем прибор к использованию другим предприятиям.

    А.В. Широков
    Технический консультант
    ООО "Капитал-Строй" Диагностика"

  • Открыть оригинал

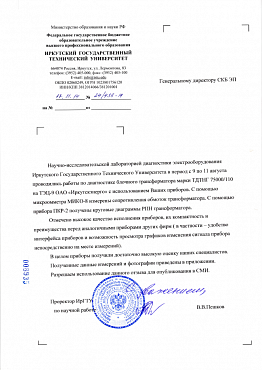

    ФГБОУ ВО ИрГТУ - Иркутский Государственный Технический Университет
