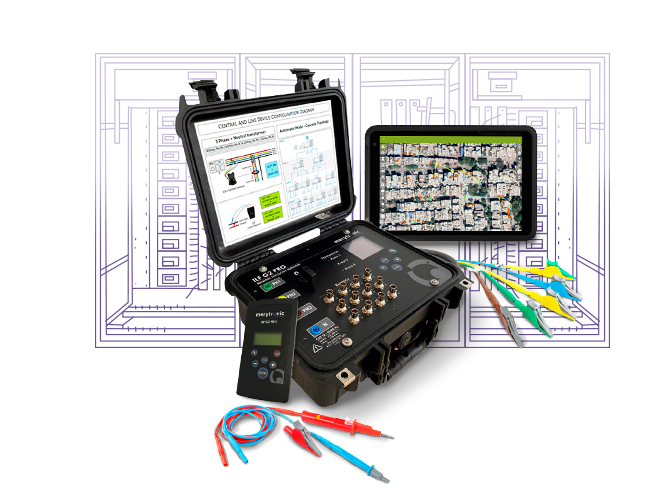

ILF G2 PRO для определения фазы и фидера для действующих установок

Сертификаты

  • Соответствует европейским требования безопасности ЕС/EU
  • Проверенные бренды

Определение фазы и фидера

Подробнее

Возможность работы под напряжением

Подробнее

Проведение работ на большом количестве трансформаторных подстанций одновременно

Подробнее

Минимальное количество настроек

Подробнее

Ещё больше возможностей с использованием технологии Bluetooth и специального приложения GridGIS

Подробнее

Расстояние более 1 км

Подробнее

Легкость в работе и малые габариты

Подробнее

Высокая степень защищённости и соответствие требованиям безопасности

Подробнее

Доступен в двух модификациях: ILF G2 и ILF G2 Pro

Подробнее

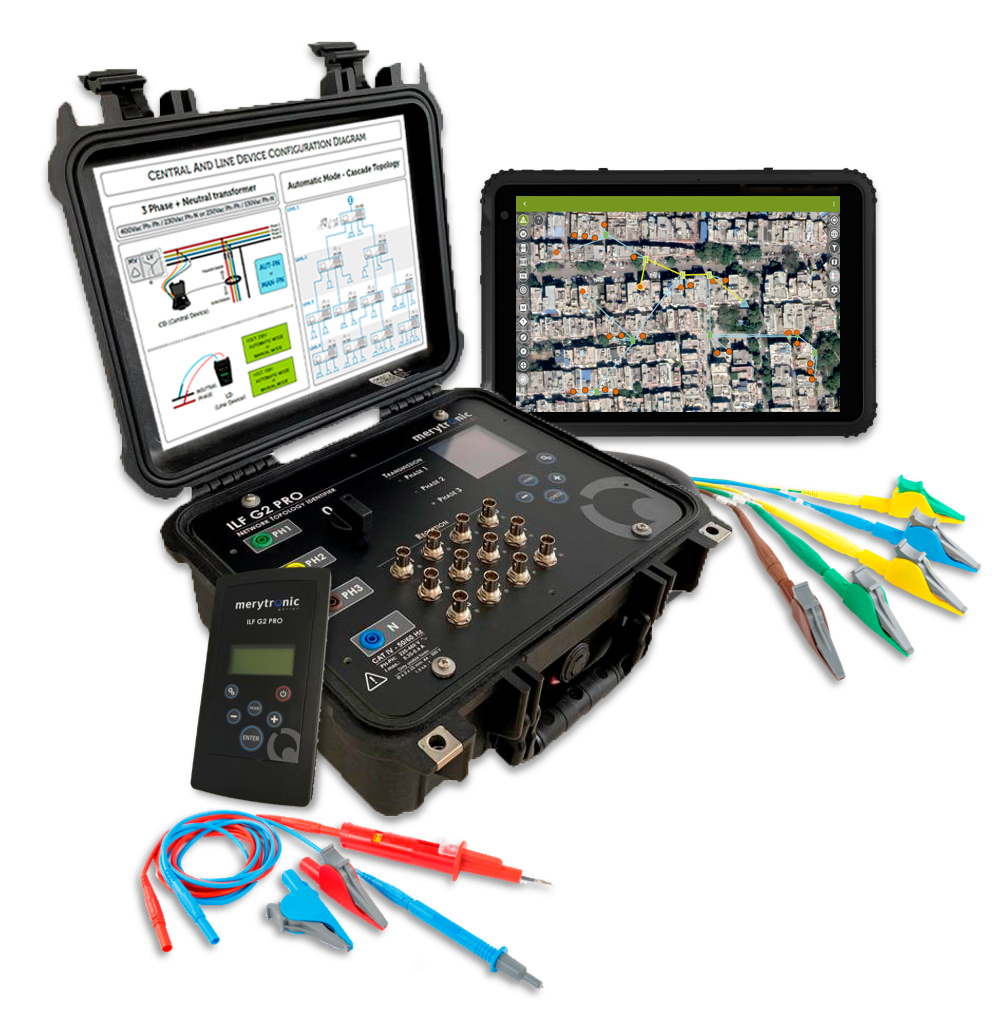

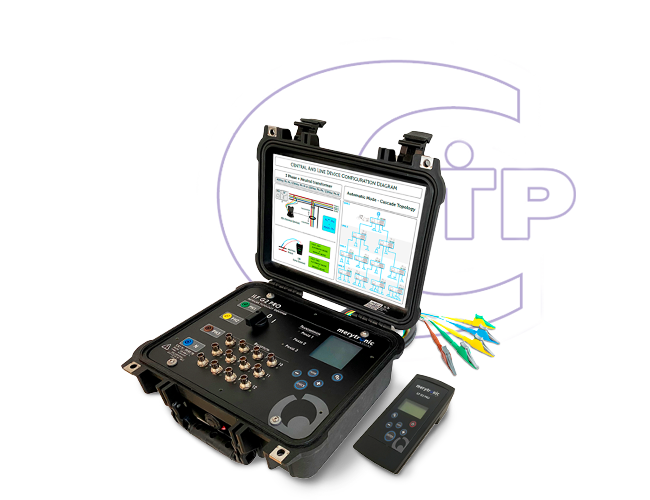

Устройство ILF G2 Pro предназначено для получения информации о том, к какой фазе и к какому фидеру низковольтной сети подключены потребители. Благодаря ILF G2 Pro пользователи могут получить детальную информацию о подключении потребителя низковольтной сети.

Данный прибор состоит из двух устройств: центрального и линейного. При идентификации сети устройства обмениваются информацией для определения фазы и фидера.

Примечание: Компания СКБ ЭП является официальным эксклюзивным представителем устройств компании-производителя, сами приборы разработаны и произведены в Испании компанией Merytronic.

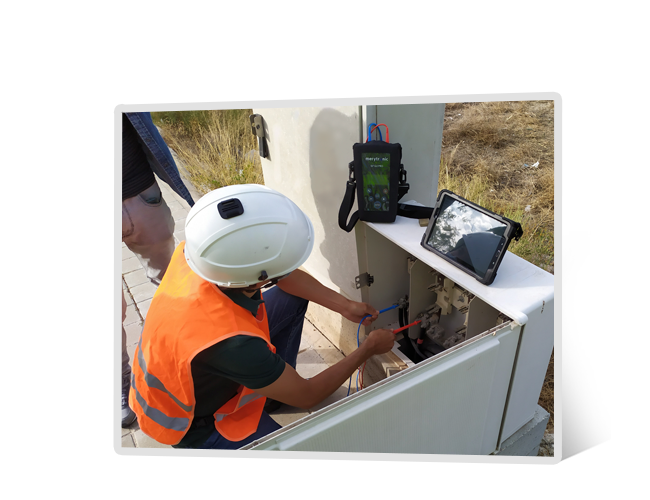

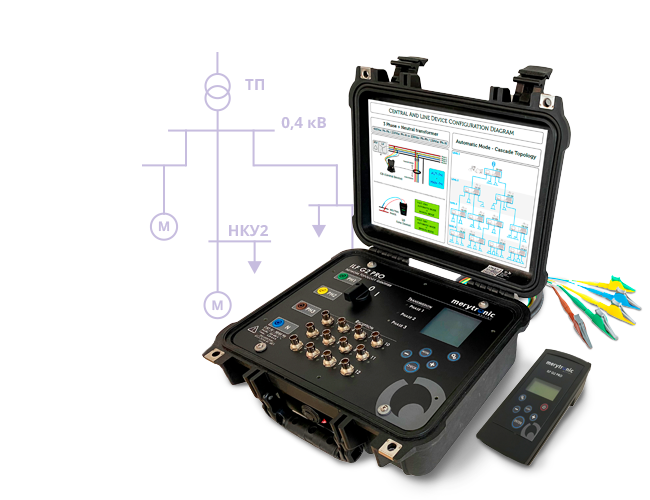

ILF G2 Pro – это индикатор фазы и фидера нового поколения, который позволяет работать в низковольтной сети, находящейся под напряжением. При работе с данным устройством нет необходимости отключать сеть, эта система позволяет быстро, удобно и безопасно для пользователя проводить анализ распределительной сети и получать необходимую информацию о ней без нарушения производственного процесса.

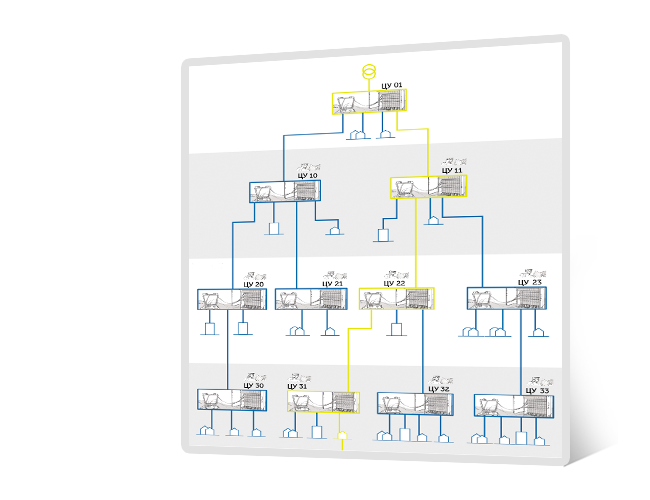

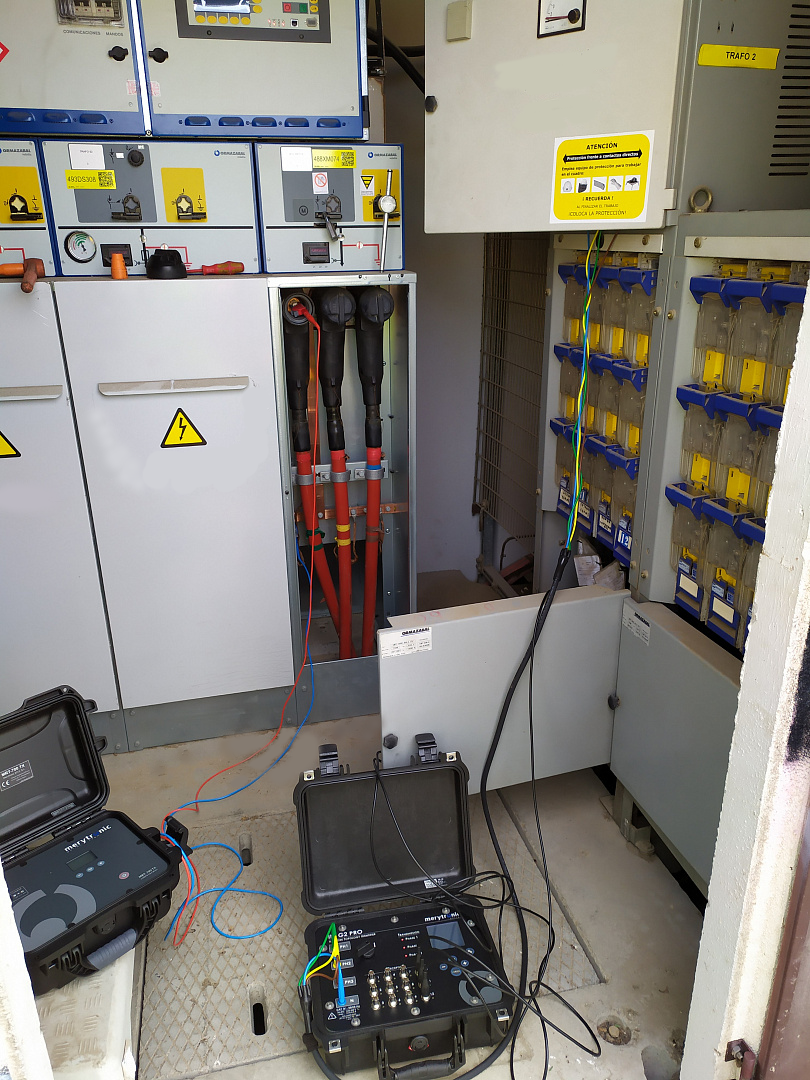

При разветвлённой распределительной сети есть возможность подключиться к большому количеству подстанций, используя режим «Распределительная сеть». Данный режим позволяет подключить до 99 центральных устройств ILF G2 Pro, отследить весь путь от первого центрального устройства до последнего и составить карту распределительной сети.

Использование нескольких Центральных устройств во время идентификации значительно сокращает время, необходимое для проведения данной процедуры. При использовании нескольких центральных устройств пользователь может продиагностировать несколько уровней сети: от подстанции до конечного пользователя с учётом всех распределительных пунктов.

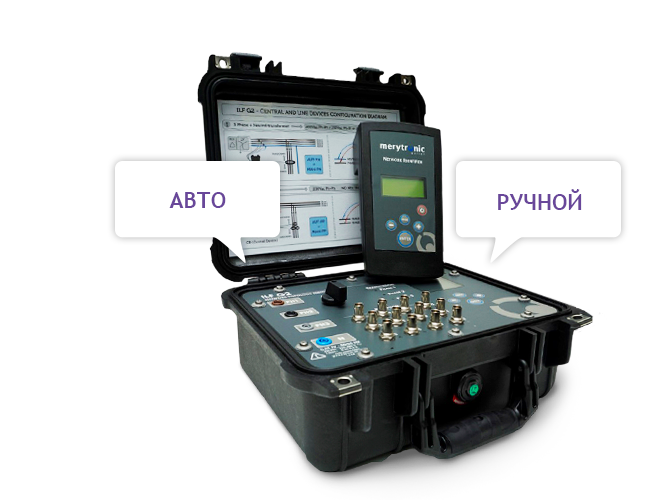

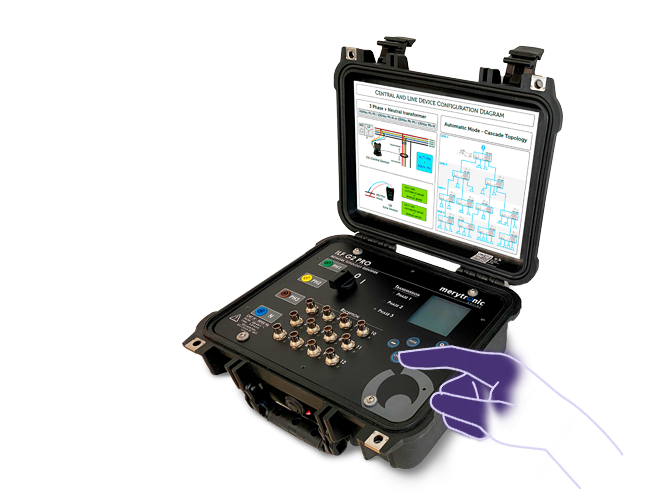

Для работы с устройством ILF G2 Pro существует два специальных режима работы: автоматический и ручной. Изначально центральное и линейное устройства работают в автоматическом режиме, который не требует внесения дополнительных настроек.

В некоторых случаях, например, из-за особенностей распределительной сети, сигналы центрального устройства могут не дойти до той точки сети, где подключено линейное устройство. В таком случае невозможно будет идентифицировать эту сетевую точку в автоматическом режиме, и необходимо использование ручного режима для полного контроля процесса идентификации пользователем.

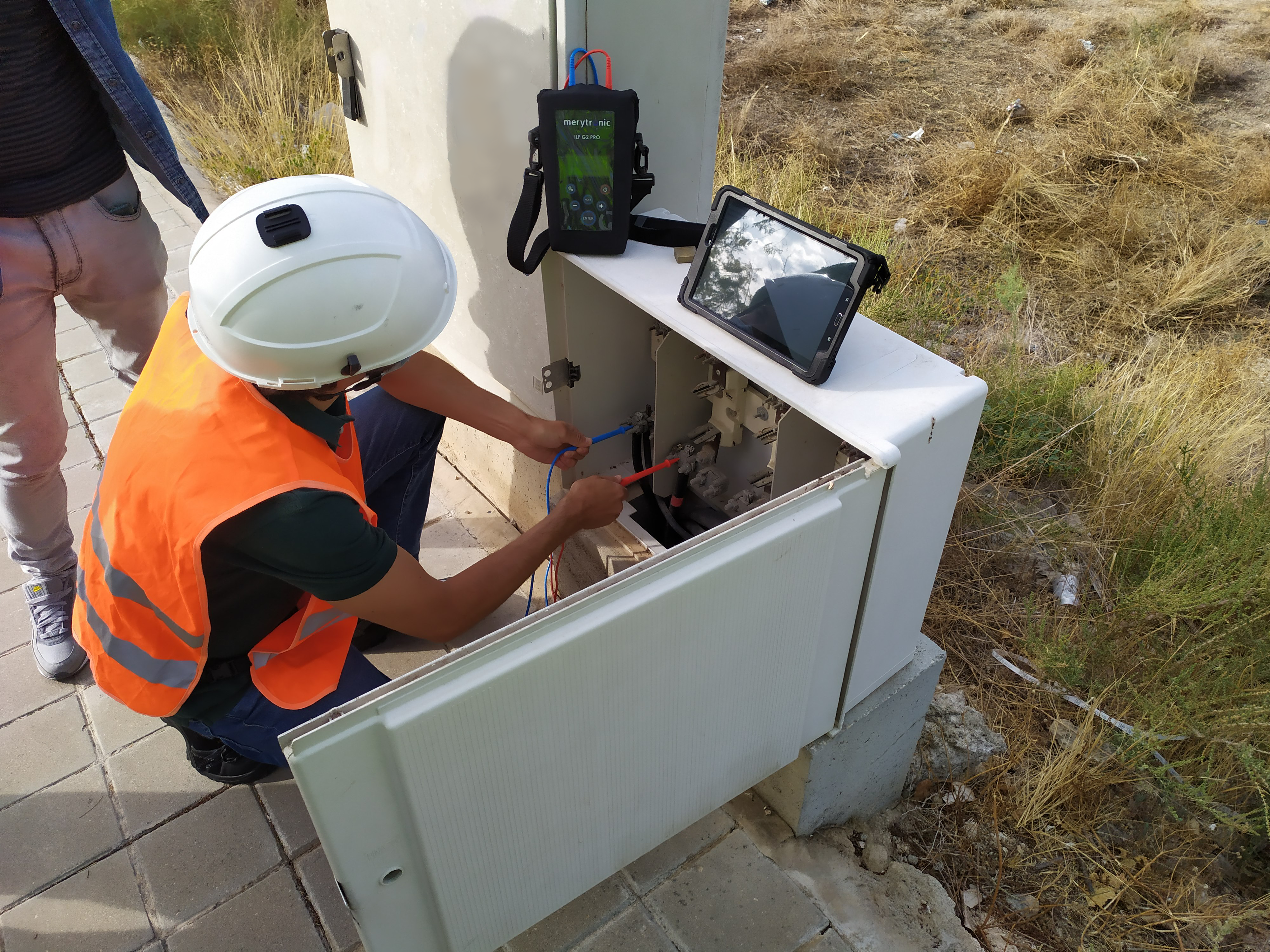

Для облегчения сбора данных при идентификации сети линейное устройство прибора ILF G2 Pro оснащено Bluetooth, а также специальным приложением.

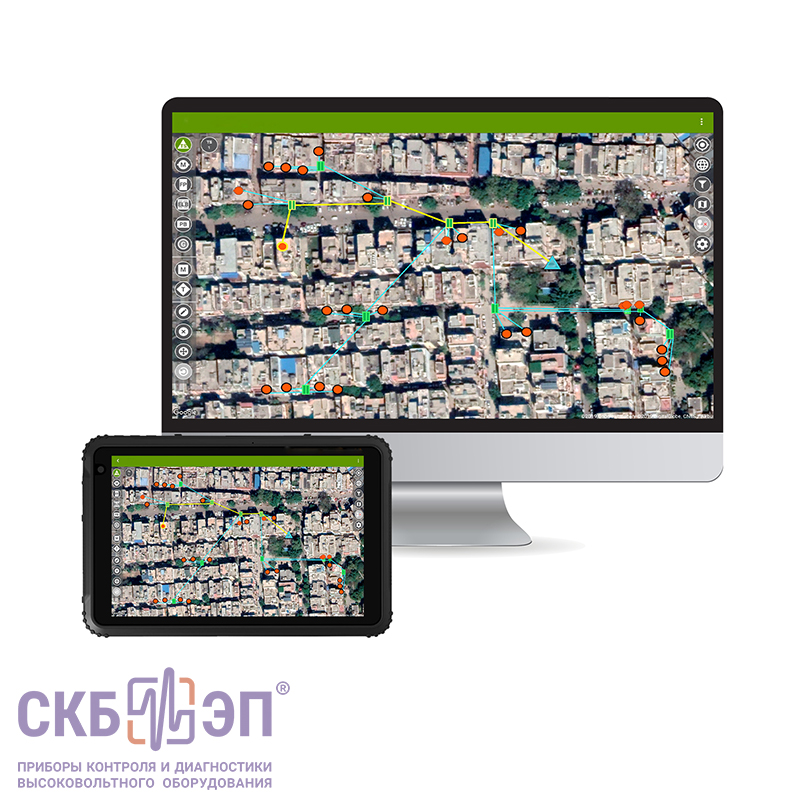

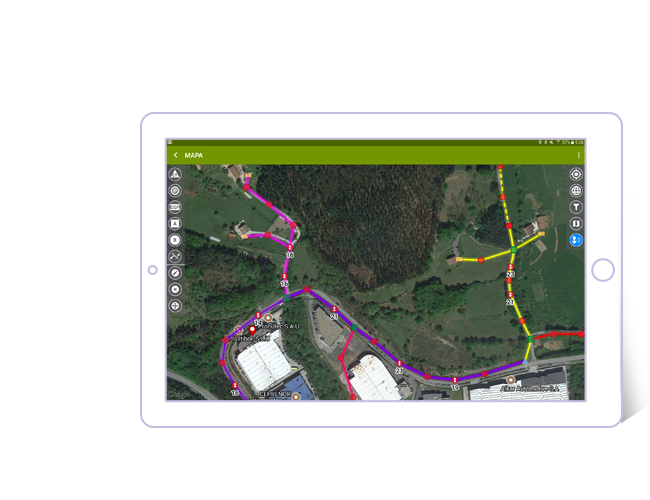

Благодаря GridGIS Connect ускоряется сбор, хранение и передача данных в приложение. Использование приложения сокращает временные затраты, и при передаче данных нет необходимости переписывать полученную информацию вручную.

Приложение GridGIS Connect:

  • Снижает временные затраты и оптимизирует рабочий процесс;
  • Упрощает процесс сбора и хранения данных;
  • Делает передачу данных более простой и помогает избежать ошибок при вводе информации;
  • Даёт возможность добавлять фото и дополнительную информацию к каждому объекту (номер счётчика, неправильно установленные объекты, информация об износе деталей);
  • Вся информация хранится в едином файле что позволяет не терять важные данные, передавать и дополнять информацию в один клик.

Данный прибор позволяет определять фазу и фидер у потребителя на достаточно большом расстоянии.

В зависимости от конфигурации сети расстояние до конечного пользователя может быть более 1 км.

Центральное устройство весит 4 кг, а каждое линейное устройство - всего 0,75 кг, что делает прибор ещё более удобными в использовании и лёгким при транспортировке.

Отличительными особенностями устройства являются минимальное количество настроек, быстрое подключение к сети, автоматическая оценка состояния подключения.

Сетевые идентификаторы Merytronic соответствуют директиве ЕС по радиооборудованию 2014/53/EU, директиве ЕС по низковольтному электрооборудованию 2014/35/UE и директиве ЕС по ограничению использования опасных веществ 2011/65/UE.

Оборудование разработано для использования как внутри, так и снаружи помещений, включая влажные помещения, так как центральное устройство имеет степень защиты IP 65, а линейное устройство имеет степень защиты IP 54 в соответствии со стандартом IEC 60529.

  ILF G2 ILF G2 Pro
Возможное количество уровней в сети для подключения 1
4
Приложение GridGIS Connect входит в комплект поставки
-
+
Количество трансформаторных подстанций, которые можно идентифицировать единовременно 8 99
Функция прерывания идентификации - +
Катушки Роговского в комплекте 6 12
Характеристики Значение
Габариты Центрального устройства 343x327x152 мм
Вес 4 кг
Степень защиты IP при работе (с подключенным кабелем питания) IP65
Способ информирования о результатах LED и графический дисплей
Напряжение (Фаза-ноль) 130-280В (АС)
Напряжение (Фаза-фаза) 220-480В (АС)
Напряжение (максимальное) 480В (АС)
Максимальный ток 0,35 А-0,40 А
Частота сети (по умолчанию) 50/60Гц ± 0,5Гц
Длина соединительного кабеля 300 см
Длина кабеля катушки Роговского 200 см
Защита от короткого замыкания 4А 6,3x32 мм предохр. класса Т
Защита от ошибочного подключения Внутренняя
Диапазон рабочих температур от - 20ºC до +60ºC
Частотный диапазон Bluetooth 2,402-2,480 ГГц
Выходная мощность Bluetooth +1,5 дБм
Максимальная высота использования 3000 м
Габариты Линейного устройства 120 x 220 x 65 мм
Вес 0,75 кг
Степень защиты IP IP54
Способ информирования о результатах Графический дисплей
Батарейки 4x1,5 В AA (6 В DC)
Напряжение (Фаза-ноль) 90-265 В (AC)
Напряжение (максимальное) 480 В (AC)
Частота сети (по умолчанию) 50/60Гц ± 0,5Гц
Длина соединительного кабеля 180 см
Защита от короткого замыкания 16A 6,3x32 мм предохр. класса F
Защита от чрезмерно высоких температур Внутренняя
Диапазон рабочих температур от - 10ºC до +55ºC
Частотный диапазон Bluetooth 2,402-2,480 ГГц
Выходная мощность Bluetooth +1,5 дБм
Максимальная высота использования 2000 м
Гарантия 1 год
Язык интерфейса Английский
Рекомендуемое разрешение планшета для работы с ПО 1920 х 1200

Стандартная комплектация

Фото Наименование, Индекс Применение

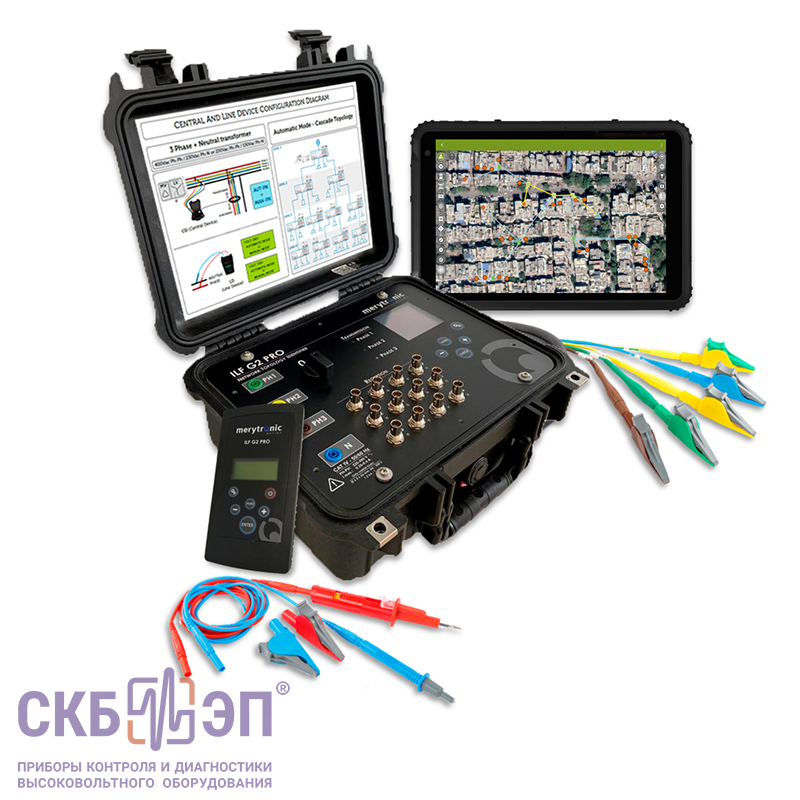

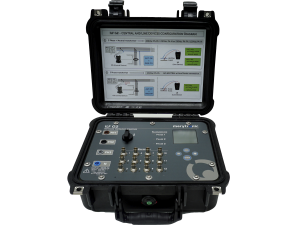

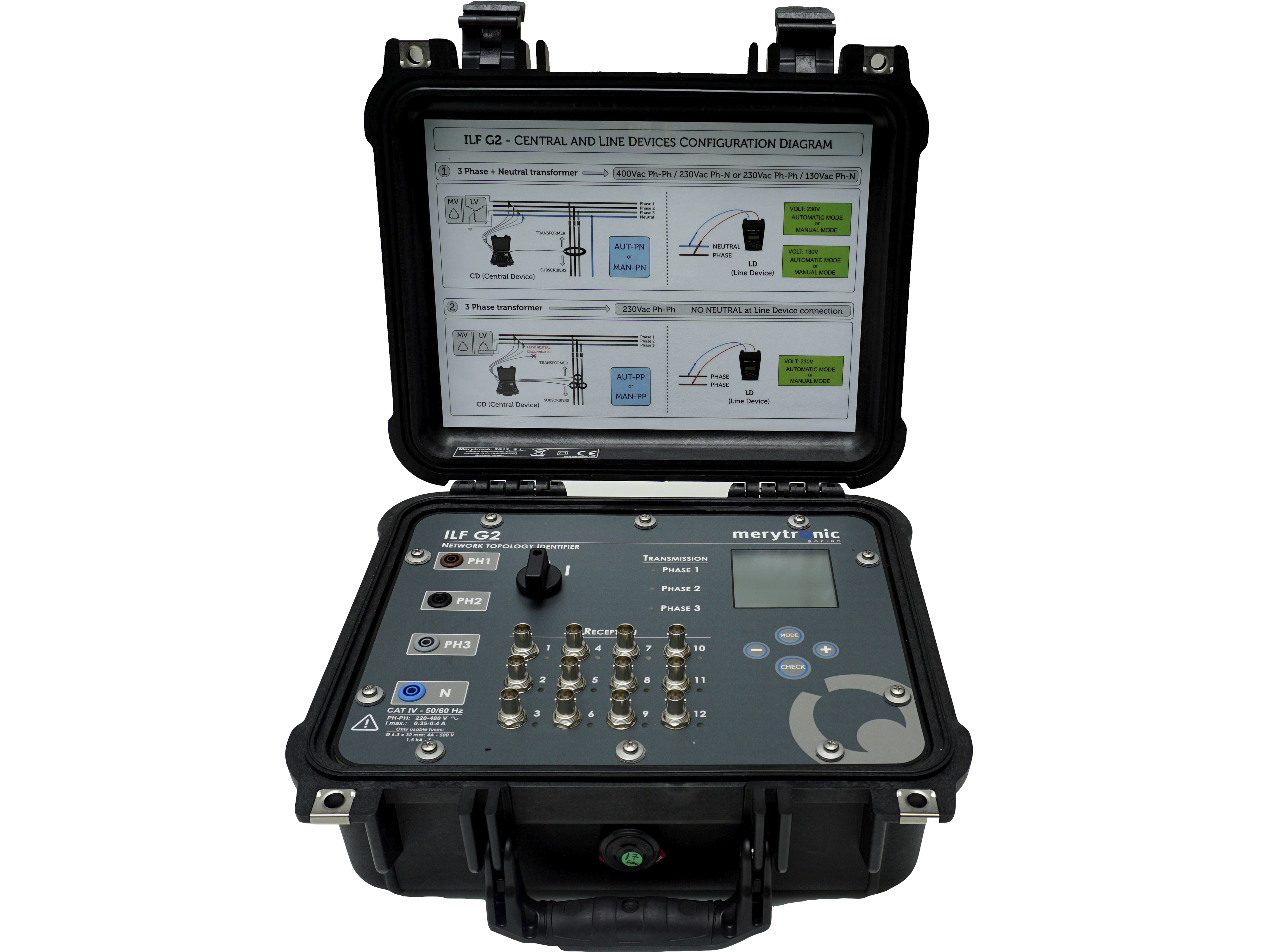

Центральное устройство (ЦУ)
  • Центральное устройство (ЦУ)
  • Центральное устройство (ЦУ)

Идентификация до 3-х фаз и 12 фидеров

Катушки Роговского
  • Катушки Роговского
  • Катушки Роговского

В комплектацию входит 12 катушек Роговского

Кабели с зажимами типа «крокодил»
  • Кабели с зажимами типа «крокодил»
  • Кабели с зажимами типа «крокодил»

4 кабеля с зажимами типа «крокодил» для подключения к ЦУ (к сборной шине трансформатора низкого напряжения)

Линейное устройство (ЛУ)
  • Линейное устройство (ЛУ)
  • Линейное устройство (ЛУ)

Линейное устройство (UL-320) с графическим дисплеем. Мягкий чехол для Линейного устройства.

Кабели с зажимами типа «крокодил»
  • Кабели с зажимами типа «крокодил»
  • Кабели с зажимами типа «крокодил»

Два кабеля: красный (фазный) и синий (нейтраль) с зажимами типа крокодил для подключения оборудования к подлежащим анализу точкам сети. Категория IV – 600В

Запасной блок предохранителей
  • Запасной блок предохранителей
  • Запасной блок предохранителей

Батарейки
  • Батарейки
  • Батарейки

4 батарейки типа AA на 1,5 В (6 В постоянного тока).

Руководство пользователя
  • Руководство пользователя
  • Руководство пользователя

Сумка для переноса прибора
  • Сумка для переноса прибора
  • Сумка для переноса прибора

Приложение Ariadna GridGIS
  • Приложение Ariadna GridGIS
  • Приложение Ariadna GridGIS

Специальное программное обеспечение для построения схем распределительных сетей Рекомендуемое разрешение планшета для работы с ПО: 1920 х 1200
