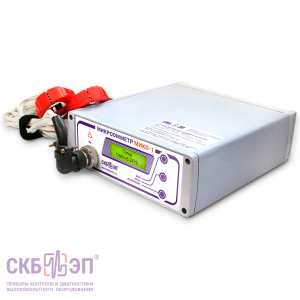

Промышленный микроомметр МИКО-1

Сертификаты

  • Соответствует требованиям безопасности

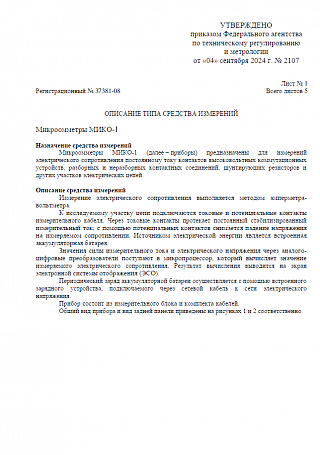

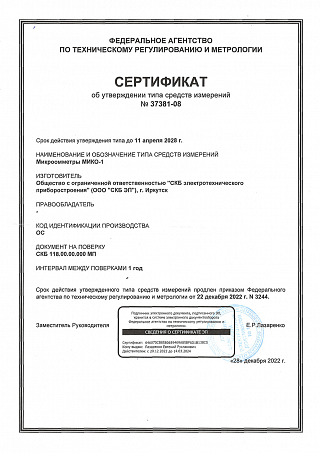

  • Внесен в Госреестр РФ

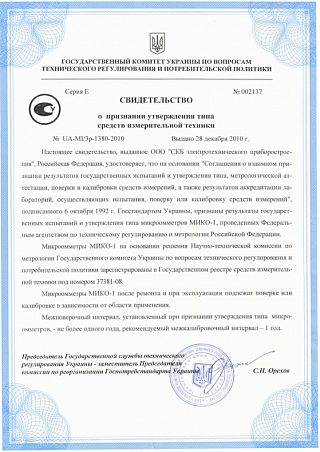

  • Внесен в Госреестр Украины

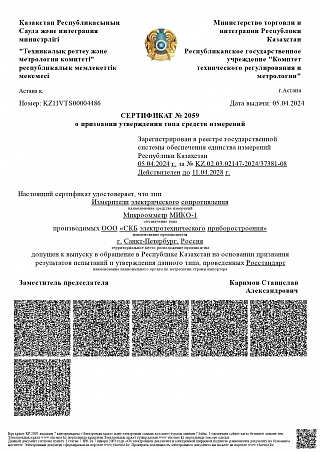

  • Внесен в Госреестр Республики Казахстан

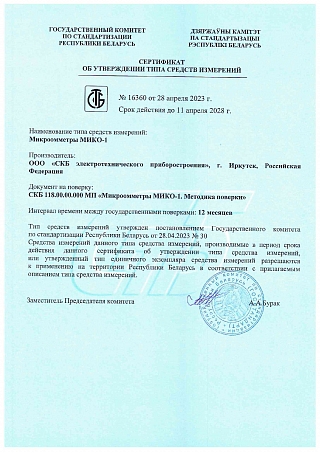

  • Внесен в Госреестр Республики Беларусь

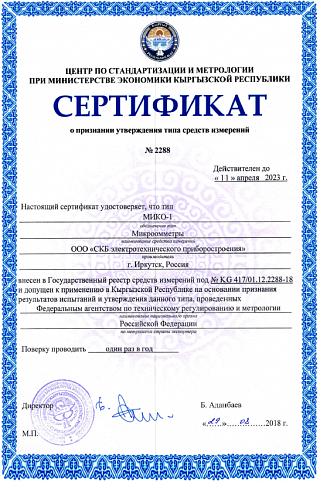

  • Внесен в Госреестр Киргизской Республики

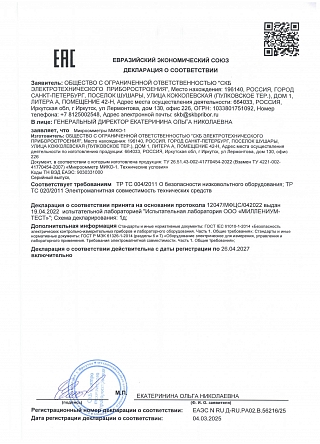

  • Соответствует требованиям Таможенного союза или Евразийского экономического союза

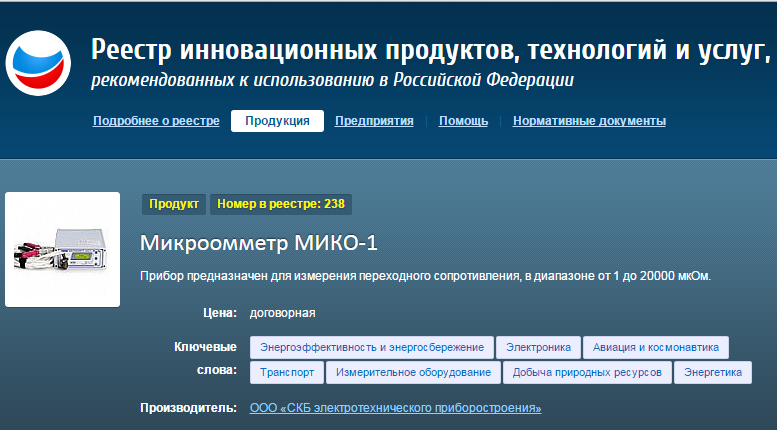

  • Внесен в Реестр инновационных продуктов, рекомендованных к использованию в РФ

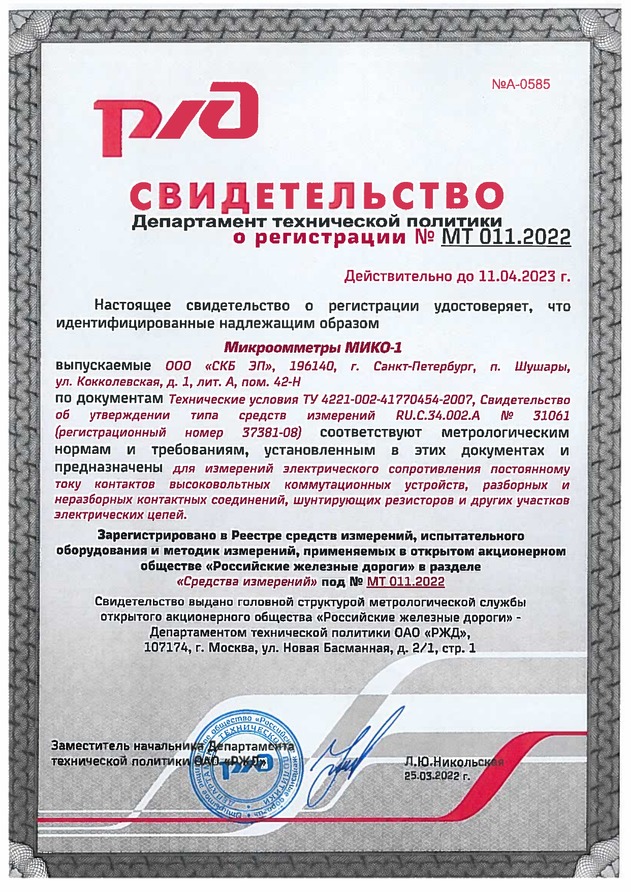

  • Разрешение о применении в электроустановках РЖД

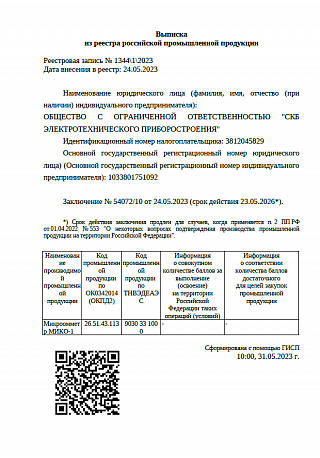

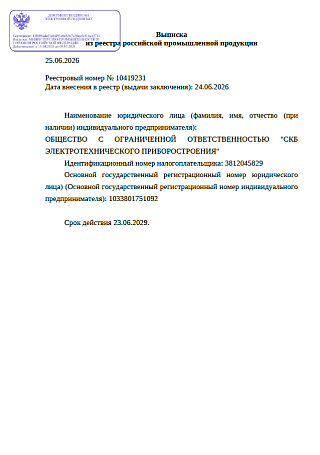

  • Внесен в Реестр Минпромторга России

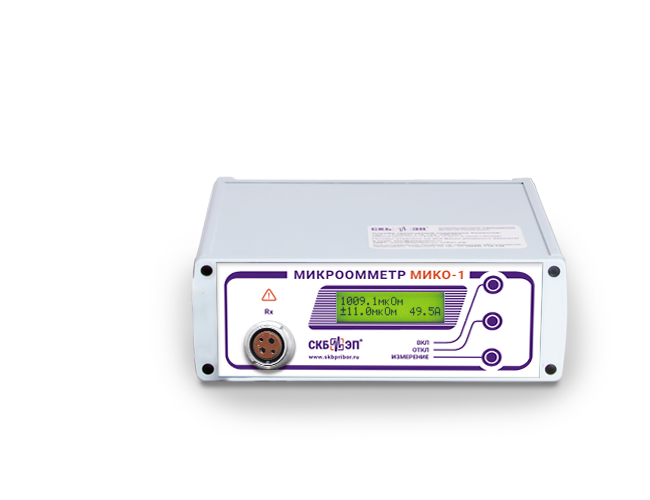

Измерение электрического сопротивления в безиндуктивных цепях в диапазоне 1 μΩ ÷ 0,02 Ω

Подробнее

Сила измерительного тока до 50A

Подробнее

Измерительный ток протекает стабильно и достаточное время

Подробнее

Устойчивая работа в условиях мощных помех промышленной частоты

Подробнее

Участие пользователя в измерительном процессе минимально

Подробнее

Автономность аккумулятора

Подробнее

Простота, портативность и надёжность

Подробнее

Вариативная комплектация прибора

Подробнее

Эксплуатация при любых погодных условиях

Подробнее

Промышленный микроомметр МИКО-1 предназначен для измерения переходного электрического сопротивления постоянному току в диапазоне 1 μΩ ÷ 0,02 Ω:

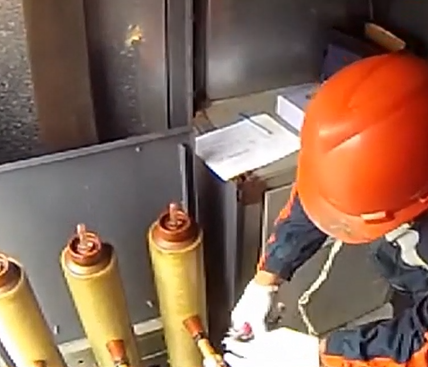

  • контактов высоковольтных выключателей (в т.ч. со встроенными трансформаторами тока);
  • контакторов, размыкателей, соединителей; болтовых, сварных и паяных соединений токопроводов и шин;
  • рельсовых соединений, колесных пар вагонов и др.

Окисная плёнка и неметаллические включения контактов обуславливают нелинейную зависимость переходного сопротивления от протекающего тока. Особенно сильно эта нелинейность заметна при измерении электрического сопротивления контактов (переходное сопротивление) при помощи небольших токов. Микроомметры с током до 10А дают завышенные показания сопротивления, что может повлечь неоправданную отбраковку контактов.

В связи с этим для получения достоверных значений измерения рекомендуется проводить при достаточно больших токах через переходное сопротивление, что нашло свое отражение, например, в стандартах МЭК 56 (I≥50A). МИКО-1 работает на токе 50А, при этом  диагностика выполняется при такой силе измерительного тока, при которой нелинейной зависимостью сопротивления от силы измерительного тока можно пренебречь.

Силы тока в 50А вполне достаточно для проведения работ, если не указаны иные требования к диагностическому оборудованию. Если необходим более мощный микроомметр, рекомендуем рассмотреть МИКО-21 (ток до 200А) или МИКО-2.3 (ток до 1000А).


Нестабильность тока микроомметра вызывает дополнительную погрешность измерения сопротивления, пропорциональную изменению тока за время измерения индуктивности цепи. При этом индуктивность цепи складывается из индуктивности встроенного трансформатора тока и полюсов выключателя, а также индуктивности присоединительного кабеля.

Стандартные методы поверки микроомметров не предусматривают определение дополнительной погрешности, вызванной наличием индуктивности в цепи. Отсюда следует, что даже занесение прибора в Государственный реестр средств измерений не дает гарантии отсутствия у этого прибора дополнительной погрешности, вызванной индуктивностью цепи.

Только наличие в приборе стабилизации измерительного тока позволяет свести к минимуму эту составляющую погрешности, а также позволяет измерять электрическое сопротивление цепей содержащих трансформаторы тока, которыми, как правило, оборудованы высоковольтные баковые выключатели.

МИКО-1 разработан специально для эксплуатации в условиях жесткой электромагнитной обстановки электрических станций и подстанций, а измерительные каналы прибора позволяют подавлять электромагнитные помехи промышленной частоты.

МИКО-1 соответствует требованиями ГОСТ 52931-08 и защищён от электромагнитных полей напряжённостью до 400 А/м путём экранирования, а так же использованием специальных схемных решений.

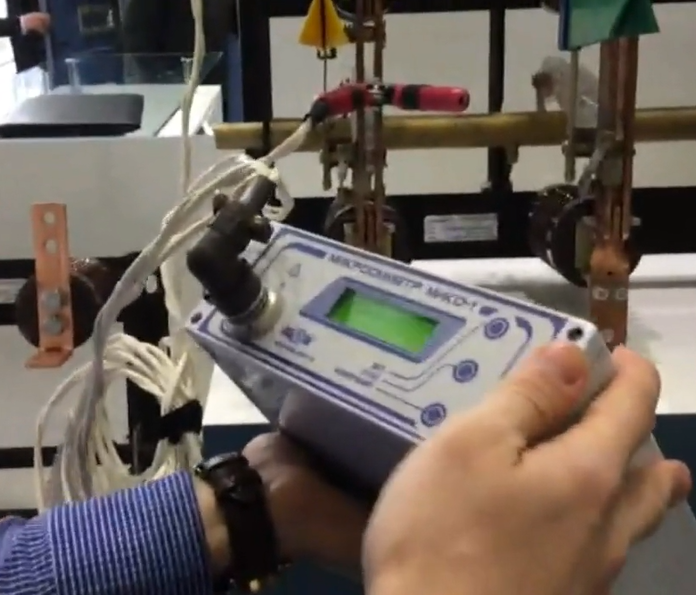

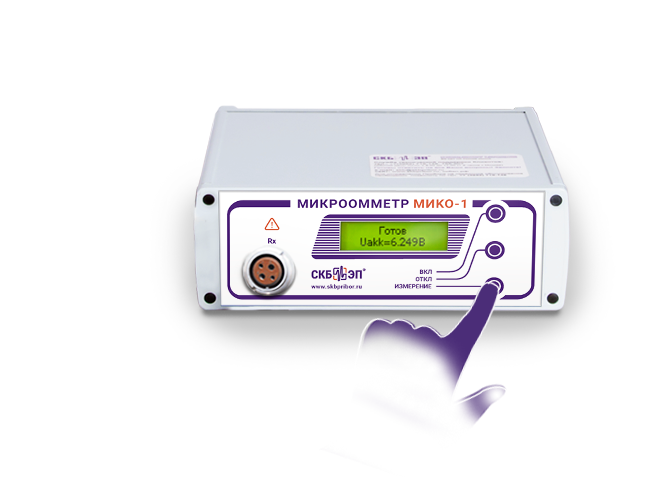

Запуск процесса измерения производится по нажатию одной кнопки, без дополнительных настроек.

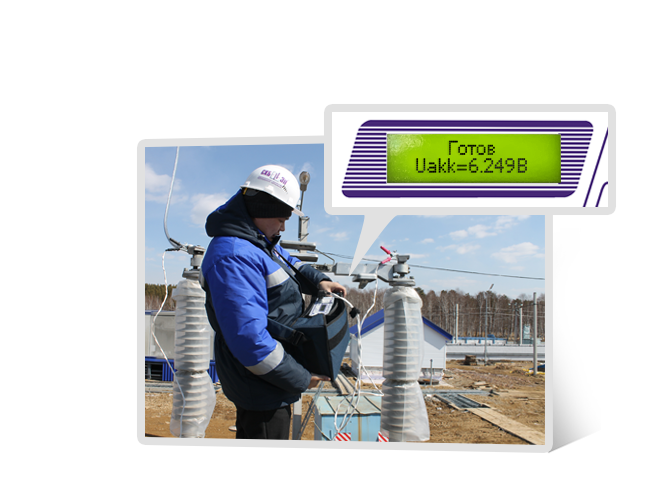

Встроенный аккумулятор микроомметра МИКО-1 обеспечивает его автономность и имеет ёмкость, достаточную для выполнения до 100 измерений. Его зарядка  производится от внутреннего зарядного устройства, работающего от сети постоянного или переменного тока.

Для проведения  измерений на мощных выключателях, необходимо подниматься по лестнице или в подъёмнике. Чтобы сократить число подъёмов и спусков, а также провести измерение за один подъём, желательно иметь лёгкий микроомметр с эргономичными измерительными кабелями.

Кроме того, при подъёме на выключатель руки в целях безопасности должны быть свободны, поэтому желательно иметь микроомметр, который можно повесить на плечо.

Указанным требованиям полностью соответствует промышленный микроомметр МИКО-1, который имеет малый вес (3,6 кг) и габариты, а специальная сумка обеспечивают его удобное перемещение, что позволяет подниматься с прибором на любой выключатель. Прибор достаточно прост в эксплуатации и надежен, что не раз отмечалось пользователями.

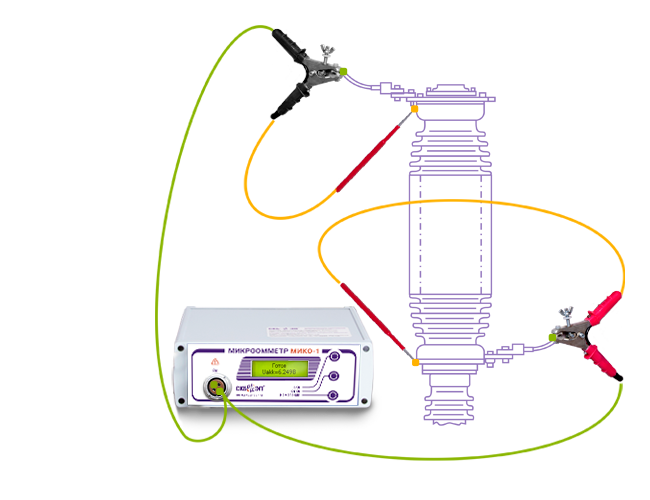

Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:

  • Измерительный кабель с зажимами типа "крокодил" К01 (стандартная комплектация), где в одном зажиме конструктивно объединены токовые и потенциальные провода;

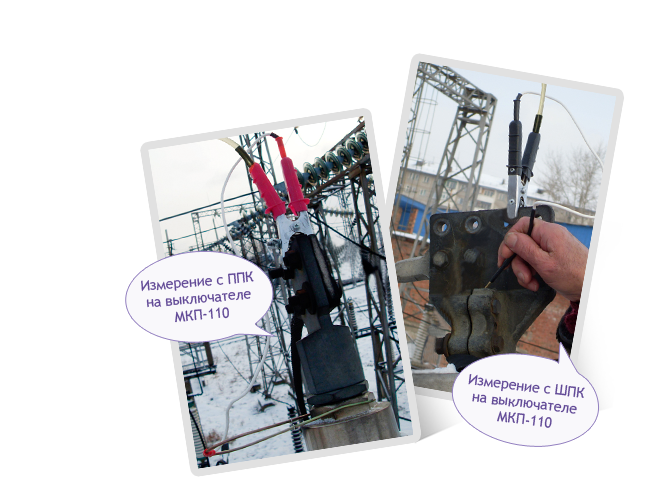

  • Для удобства подключения к шпильке ввода реализуются потенциальные пружинные и штыревые контакты, которые сопрягаются с кабелем К01;
  • Измерительный кабель с игольчатыми подпружиненными контактами, который достаточно удобен при контроле сопротивлений сборных и присоединенных шин.

Диапазон температуры эксплуатации от -15 °С до +40 °С позволяет работать с прибором в сложных погодных условиях, гарантируя заявленную точность результатов.

Характеристики Значение
Диапазон сопротивления 1 μΩ - 20 mΩ
Разрешающая способность 0,1 μΩ
Точность ±(1+0.01) μΩ
Сила измерительного тока 50 A
Количество цифр на выходе результата измерения 6
Питание (встроенная батарея) A506/3.5 S1
Время заряда аккумулятора < 4 часов
Срок эксплуатации встроенного аккумулятора 3 года
Питание (сетевое напряжение) 100–242 В, 50 Гц 90–300 В
Встроенная память -
Количество измерений при полном заряде аккумулятора 20-50
Связь с ПК -
Дисплей Монохромный, буквенно-цифровой
Потребляемая мощность 20 Вт
Габариты 250 х 80 х 210 мм
Защита от окружающей среды IP 20
Диапазон температуры при работе с прибором с -15°C до +40°C
Язык интерфейса и руководства пользователя Русский, английский
Межповерочный период 1 года
Гарантийный период 13 месяцев

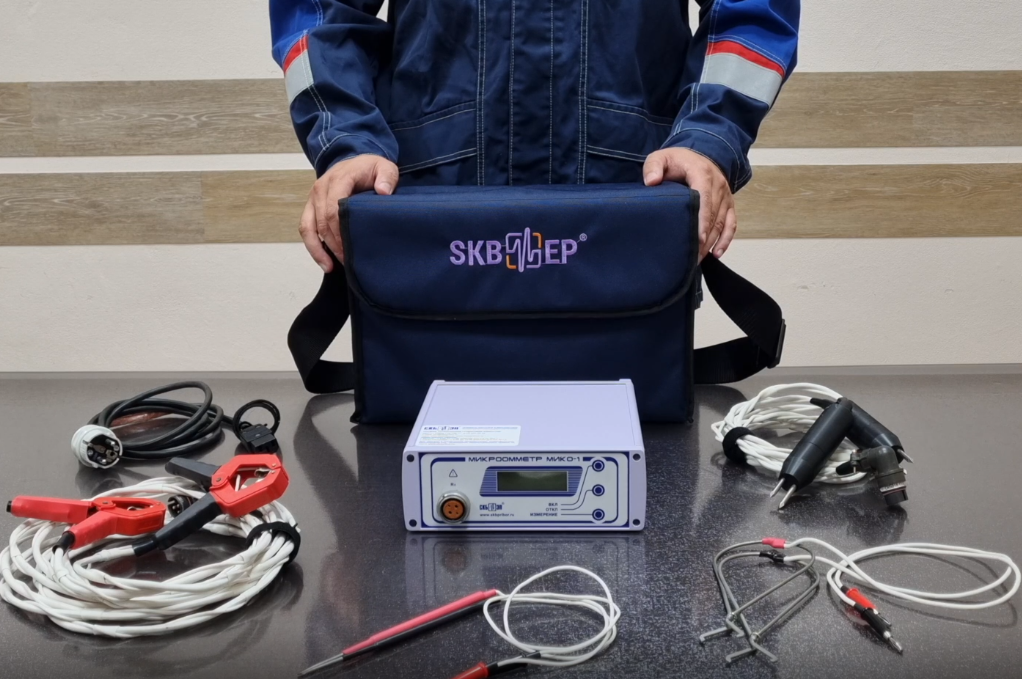

Стандартная комплектация

Фото Наименование, Индекс Применение

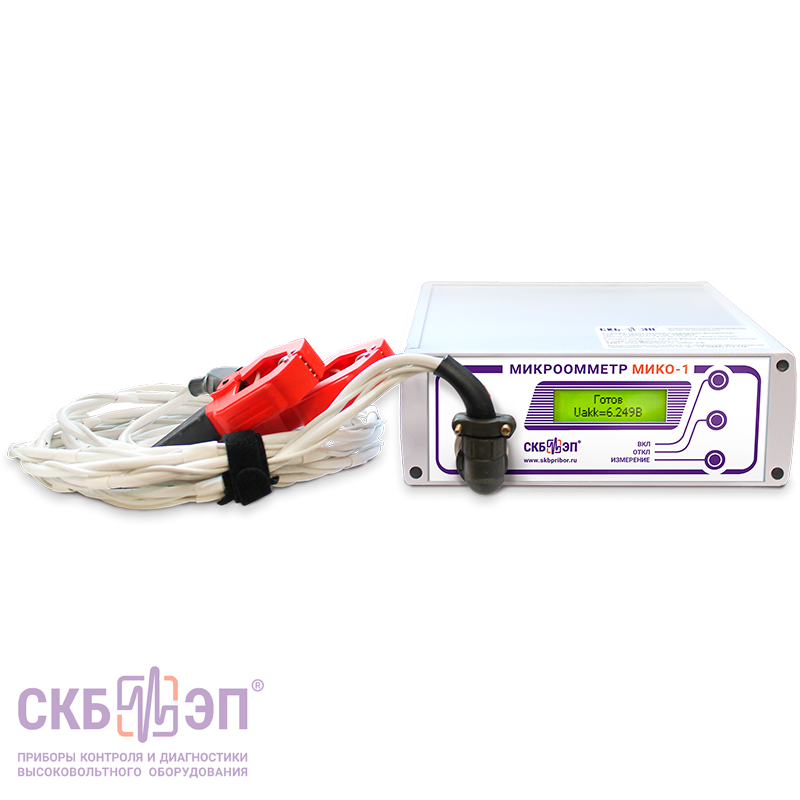

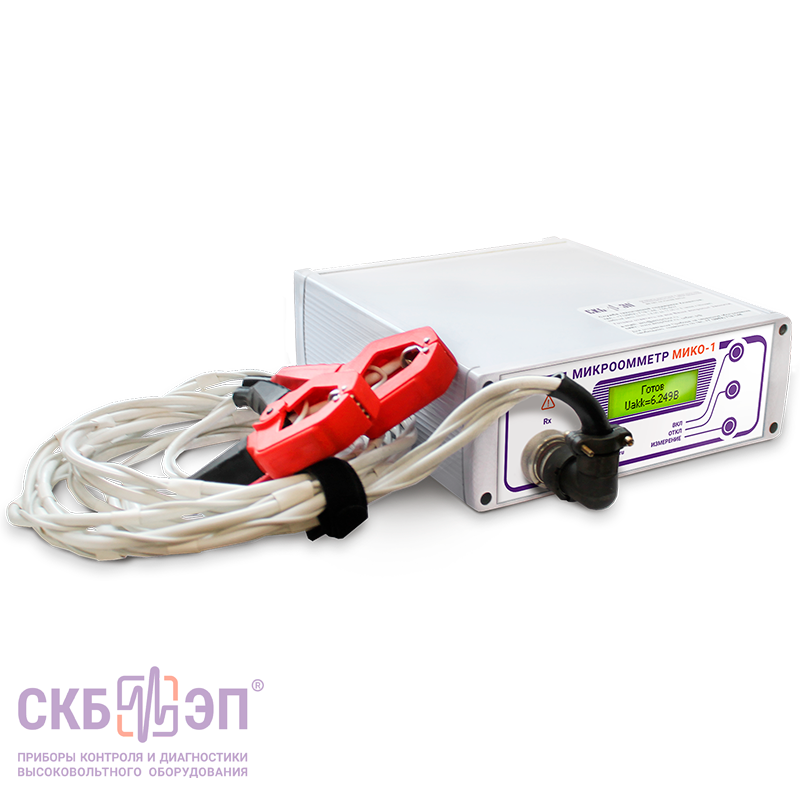

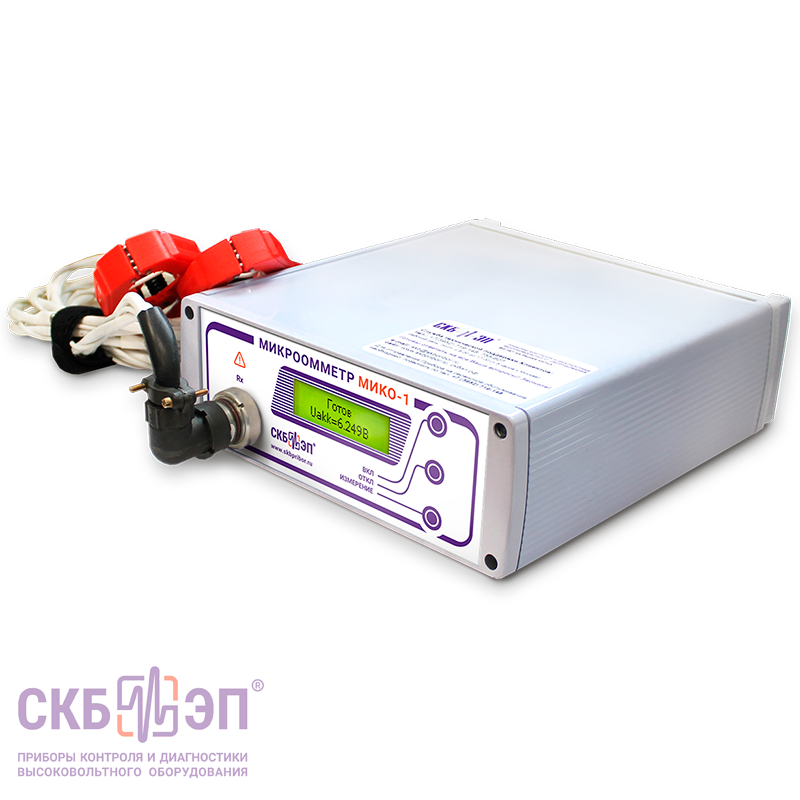

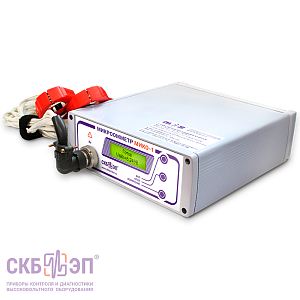

Измерительный блок МИКО-1
  • Измерительный блок МИКО-1
  • 018.00.00.000
  • Измерительный блок МИКО-1
  • 018.00.00.000

Прибор и сопроводительная документация: руководство по эксплуатации, формуляр.

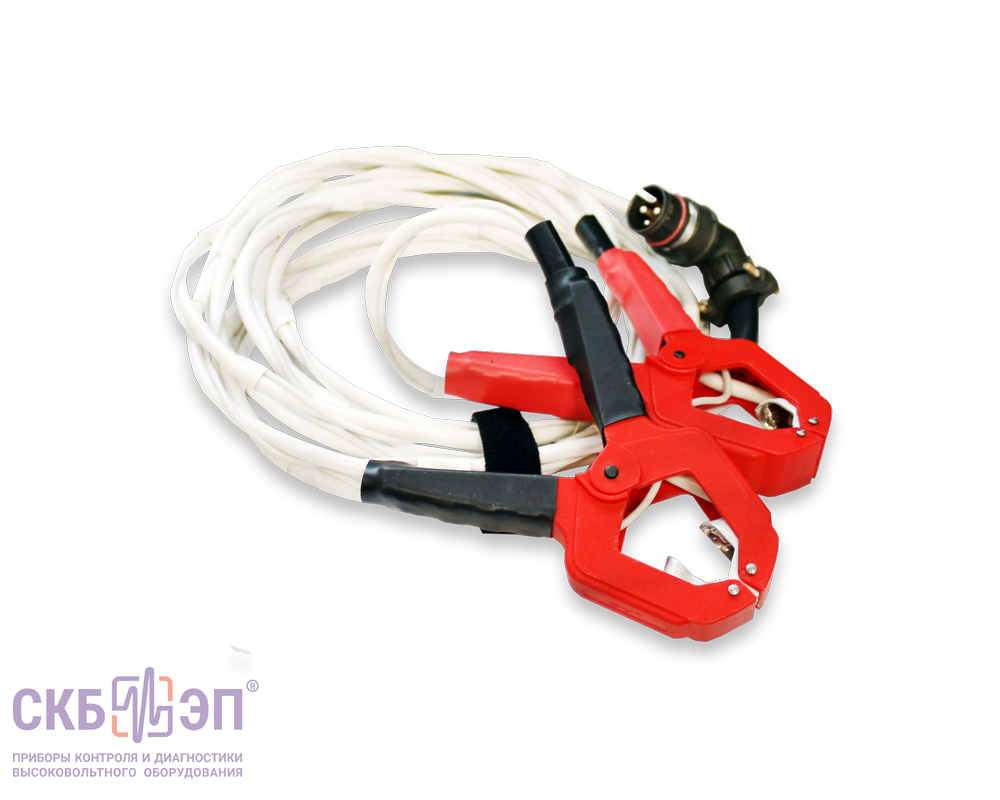

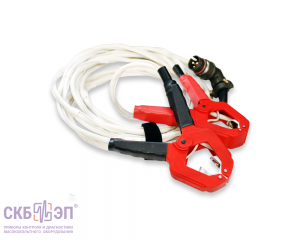

Кабель измерительный с зажимами типа
  • Кабель измерительный с зажимами типа "крокодил" К01
  • 018.10.00.000
  • Кабель измерительный с зажимами типа "крокодил" К01
  • 018.10.00.000

Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер. Токовые провода заканчиваются зажимами типа "крокодил" с зевом до 50 мм. Длина 2,1 м + 3,5 м.

Сетевой кабель
  • Сетевой кабель
  • 018.09.00.000
  • Сетевой кабель
  • 018.09.00.000

Для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2м.

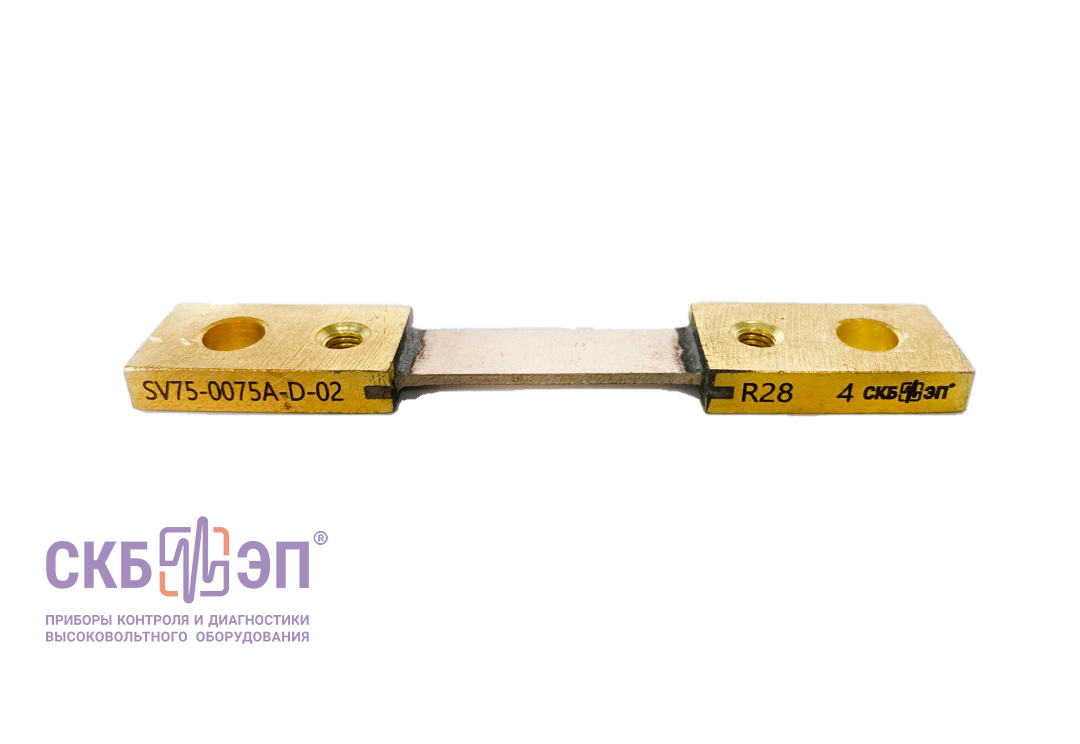

Шунт 75ШСМ М3,75-0,5
  • Шунт 75ШСМ М3,75-0,5
  • Шунт 75ШСМ М3,75-0,5

Шунт для поверки работоспособности прибора.

Предохранители ВП2Б-1В-2А<br>(2 шт.)
  • Предохранители ВП2Б-1В-2А
    (2 шт.)
  • Предохранители ВП2Б-1В-2А
    (2 шт.)

Для защиты источника питания.

Сумка для переноски прибора
  • Сумка для переноски прибора
  • 118.01.00.000
  • Сумка для переноски прибора
  • 118.01.00.000

Удобная и износостойкая сумка для удобной транспортировки прибора, документации и комплектующих.

Дополнительная комплектация (по заказу)

Фото Наименование, Индекс Применение

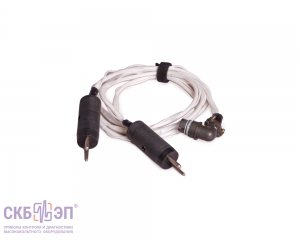

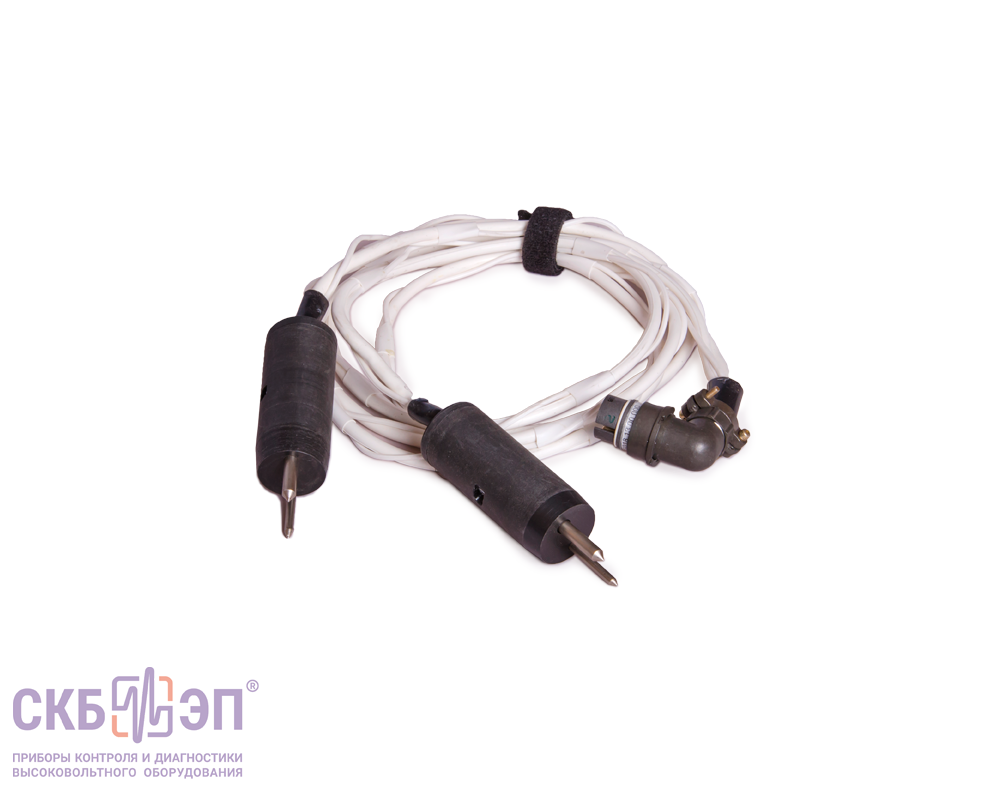

Кабель измерительный с игольчатыми подпружиненными контактами К02
  • Кабель измерительный с игольчатыми подпружиненными контактами К02
  • 018.13.00.000
  • Кабель измерительный с игольчатыми подпружиненными контактами К02
  • 018.13.00.000

Применяется при невозможности присоединения к объекту кабелем К01, например, при контроле сопротивлений сборных и присоединительных шин. Кабель измерительный с игольчатыми подпружиненными контактами. Длина 0,8м. + 1,8м.

Кабель измерительный с игольчатыми подпружиненными поворотными контактами
  • Кабель измерительный с игольчатыми подпружиненными поворотными контактами
  • 018.17.00.000
  • Кабель измерительный с игольчатыми подпружиненными поворотными контактами
  • 018.17.00.000

Альтернатива кабелю К02, а также при невозможности присоединения к объекту кабелем К01, например, для измерений переходных сопротивлений в труднодоступных местах объектов с окрашенными поверхностями. Кабель измерительный с игольчатыми подпружиненными поворотными контактами. Длина 0,8м. + 1,8м.

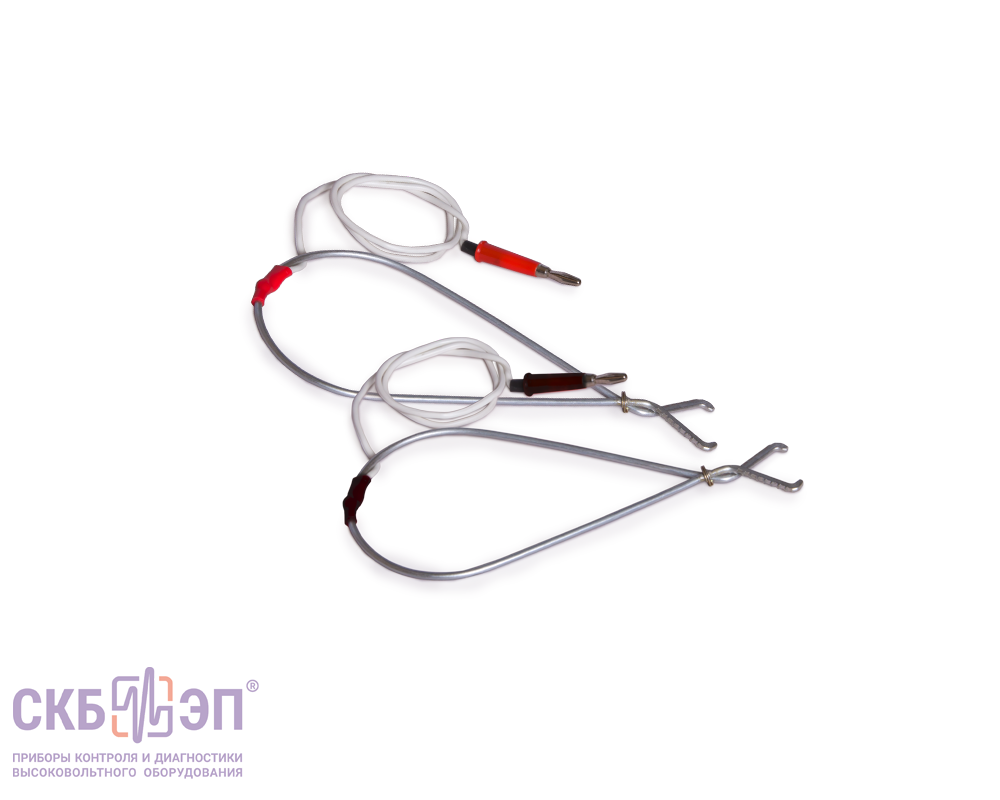

Потенциальный пружинный контакт (черный и красный)
  • Потенциальный пружинный контакт (черный и красный)
  • 023.21.00.000/-01
  • Потенциальный пружинный контакт (черный и красный)
  • 023.21.00.000/-01

Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.

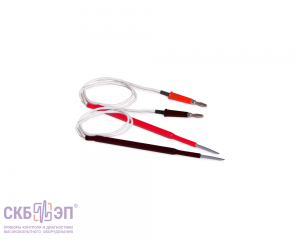

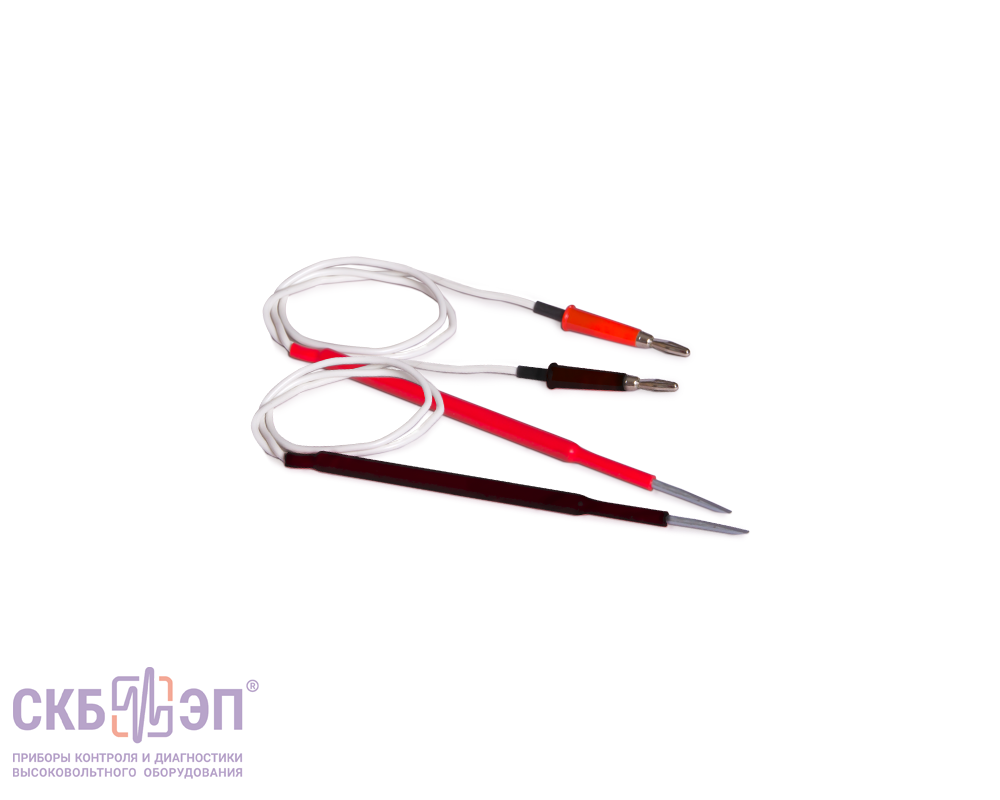

Потенциальный штыревой контакт (черный и красный)
  • Потенциальный штыревой контакт (черный и красный)
  • 023.22.00.000/-01
  • Потенциальный штыревой контакт (черный и красный)
  • 023.22.00.000/-01

Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.

Аккумулятор А506/3,5 S1
  • Аккумулятор А506/3,5 S1
  • Аккумулятор А506/3,5 S1

Переходник для образцовой катушки
  • Переходник для образцовой катушки
  • 023.12.00.000
  • Переходник для образцовой катушки
  • 023.12.00.000

Для поверочных лабораторий: проведения поверки / калибровки прибора.

Штанга-манипулятор
  • Штанга-манипулятор
  • 010.41.00.000
    010.41.00.000-01
    010.41.00.000-02
  • Штанга-манипулятор
  • 010.41.00.000
    010.41.00.000-01
    010.41.00.000-02

Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников.

Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака.

Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.

  • ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
  • ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
  • ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг);

Микроомметр МИКО-1
Промышленный микроомметр МИКО-1
Прибор контроля выключателей ПКВ/М6Н и микроомметр МИКО-1
  • Открыть оригинал

    ООО "ГалоПолимер Кирово-Чепецк"

    Предприятием ООО «ГалоПолимер Кирово-Чепецк» в 2006 году были приобретены первые приборы ООО «СКБ ЭП» ПКВ/М6Н и MHKO-1 для контроля технических характеристик высоковольтного оборудования - выключателей масляных, вакуумных (ВМГ-10, ВМГ-133, ВМП-10, BMT-110, BB/TEL-6кB) и разъединителей 6, 35, 110кВ. Также в 2017 году были приобретены приборы МИКО-10 для измерения переходных сопротивлений контактных соединений и качества пайки поводков токоподводов на электролизерах. В процессе эксплуатации данные приборы зарекомендовали себя как надежные и качественные приборы. Простота пользования данными приборами позволяет в кратчайшие сроки обучить персонал пользоваться им при ремонтах, что на сегодняшний день имеет большое значение.

    Выражаю вам благодарность за качество и доступность вашей продукции и рекомендуем потребителям, нуждающимся в аналогичном оборудовании рас- смотреть продукцию ООО «СКБ ЭП».

    А.Г. Шибанов
    Главный энергетик


  • Открыть оригинал

    Филиал ПАО «ФСК ЕЭС» Ямало-Ненецкое ПМЭС

    Филиал ПАО «ФСК ЕЭС» Ямало-Ненецкое ПМЭС благодарят Вашу компанию ООО «СКБ ЭП» за плодотворное сотрудничество в области поставок измерительных приборов для диагностики высоковольтного оборудования, за оперативную, профессиональную работу и индивидуальный подход, а также за высокое качество оборудования и комплектующих к нему.

    В нашем предприятии находятся в эксплуатации приборы производства ООО «СКБ ЭП», такие как МИКО (10шт.), и ПКВ (10 шт.) Данные приборы задействованы для определения качества ремонтов высоковольтных выключателей и разъединителей. С их помощью проверяется переходное сопротивление токоведущего контура, временные и скоростные характеристики выключаталей.

    Приборы очень удобны в эксплуатации, позволяют выявить ухудшенное состояние контактных соединителей на выключателях, разъединителях, экономят время на выявление дефекта, предотвращение аварий и технологических нарушений. Дефекты выявляются периодически, что позволяет вовремя запланировать необходимые ремонтные работы и поддерживать оборудование в исправном рабочем состоянии.

    Рекомендуем данные приборы для работы в организациях, эксплуатирующих высоковольтное оборудование.

    Благодарим за помощь в решение наших производственных задач и искренне надеемся на дальнейшее взаимовыгодное сотрудничество.

    С.И. Кандиано
    Исполняющий обязанности главного инженера-заместителя директора

  • Открыть оригинал

    Павлодарэнерго

    Положительные моменты в работе МИКО-1:

    • встроенный аккумулятор, что существенно облегчает проведение измерений на однотрансформаторных подстанциях;
    • простота его эксплуатации (всего три кнопки «вкл», «выкл», «измерение», что облегчает работу с ним ремонтного персонала СИЗПИ;
    • быстрота и точность проводимых измерений;
    • порадовала хорошая энергоёмкость встроенного аккумулятора прибора;
    • отсутствие каких-либо калибровочных операций при проведении измерения.

    Рекомендации по эксплуатации МИКО-1:

    • если есть такая возможность, то немного облегчить вес самого прибора;
    • продумать возможность крепления ремня на самом приборе, т.к. в его сумке-переноске не всегда удобно проводить измерения на выключателях 110 кВ.

    [Комментарий производителя]: Благодарим за отзыв! Мы советуем рассмотреть малогабаритный и мобильный прибор МИКО-10, который небольшой по весу, его удобно крепить на руке, поясе или шее. В случае, если для ваших объектов диагностики подходит сила измерительного тока 1A или 10A, МИКО-10 отлично справится со всеми задачами. Можете рассмотреть также МИКО-21, который легче МИКО-1 и имеет удобный кейс. МИКО-1 - один из наших первых приборов, мы постараемся учесть ваши пожелания в случае его дальнейших модификаций.
  • Открыть оригинал

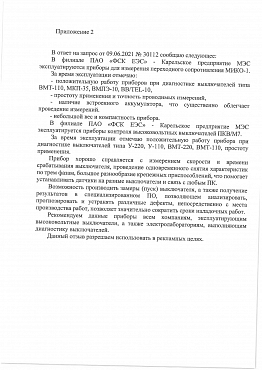

    филиал ПАО "ФСК ЕЭС" Карельское ПМЭС

    В филиале ПАО «ФСК ЕЭС» - Карельское предприятие МЭС эксплуатируется прибор контроля высоковольтных выключателей ПКВ/М7.

    За время эксплуатации отмечаю положительную работу прибора при диагностике выключателей типа У-220, У-110, ВМТ-220, ВМТ-110, простоту применения.

    Прибор хорошо справляется с измерением скорости и времени срабатывания выключателя, проведением одновременного снятия характеристик по трем фазам, имеет большое разнообразие крепежных приспособлений, что помогает устанавливать датчики на разные выключатели и связь с любым ПК.

    Возможность производить замеры (пуск) выключателя, а также получение результатов в специализированном ПО, позволяющем анализировать, прогнозировать и устранять различные дефекты, непосредственно с места производства работ, позволяет значительно сократить сроки наладочных работ.

    Рекомендуем данные приборы всем компаниям, эксплуатирующим высоковольтные выключатели, а также электролабораториям, выполняющим диагностику выключателей.

    Р.А. Валиев
    И.о. Первого заместителя генерального директора – Главного инженера – Заместитель главного инженера – Главный диспетчер


  • Открыть оригинал

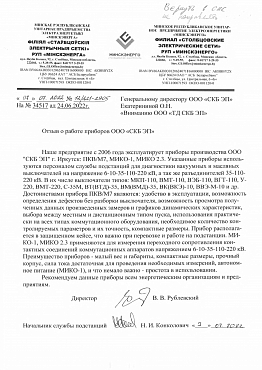

    Филиал "Столбцовские электрические сети" РУП "Минскэнерго"

    Наше предприятие с 2006 года эксплуатирует приборы производства ООО «СКБ ЭП» г. Иркутск: ПКВ/М7, МИКО-1, МИКО-2.3. Достоинствами прибора ПКВ/М7 являются: удобство в эксплуатации, возможность определения дефектов без разборки выключателя, возможность просмотра полученных данных произведенных замеров и графиков динамических характеристик, выбора между местным и дистанционным типом пуска, использования практически на всех типах коммутационного оборудования, необходимое количество контролируемых параметров и их точность, компактные размеры. Прибор располагается в защищенном кейсе, что важно при перевозке и работе на подстанции. МИКО-1 и МИКО-2.3 применяются для измерения переходного сопротивления контактных соединений коммутационных аппаратов напряжением 6-10-35-110-220кВ. Преимущество приборов: малый вес и габариты, компактные размеры, прочный корпус, сила тока достаточная для проведения необходимых измерений, автономное питание (МИКО-1) и что немаловажно – простота в использовании.

    В.В.Рублевский
    Директор

  • Открыть оригинал

    Филиал ПАО "ФСК ЕЭС" МЭС Сибири

    В ответ на письмо ООО «ТД СКБ ЭП» сообщаю следующее:

    1. На предприятиях МЭС Сибири более 15 лет используются приборы контроля выключателей типа ПКВ/М7, ПКВ/У3.0, ПКВ/У3.1, ПКВ/М6Н, ПКВ/В3А в количестве 34 шт. и микромилликилоометры типа МИКО-1, МИКО-2.3 в количестве 31 шт.
    2. Приборами ПКВ выполняются замеры временных, скоростных характеристик масляных, маломасляных, вакуумных, элегазовых, воздушных выключателей напряжением 6-500 кВ. Приборами МИКО выполняются измерения переходных сопротивлений контактных систем выключателей и разъединителей, а также переходных сопротивлений болтовых соединений практически на всём оборудовании.
    3. Вышеуказанные приборы просты и удобны в использовании, требуют минимальных затрат времени на обучение работы с ними нового персонала.
    4. Одними из лучших функций приборов ПКВ являются наличие встроенной памяти и возможность передачи данных на ПК для последующей обработки, хранения и анализа данных в приборах ПКВ, возможность оценить результаты измерений непосредственно на рабочем месте.
    5. С помощью данных приборов неоднократно выявлялись дефекты выключателей в межремонтный период и тем самым предотвращались возможные последующие отказы оборудования – выявление дефектов токоведущего контура при измерении переходного сопротивления приборами МИКО и выявление дефектов работы приводов при проверке временных и скоростных характеристик приборами ПКВ.
    6. На основании вышеизложенного, рекомендуем применение приборов производства ООО "СКБ ЭП" для контроля параметров высоковольтного оборудования.

    Первый заместитель Генерального директора — главный инженер
    М.Г. Милицын

  • Открыть оригинал

    ООО "Воркутинские ТЭЦ"

    Электротехническая лаборатория Воркутинской ТЭЦ-2 ООО "Воркутинские ТЭЦ" ПАО "Т Плюс" имеет в своей приборно-технической базе следующие приборы производства ООО "СКБ ЭП":

    • микроомметр МИКО-1 2005 года выпуска;
    • микроомметр МИКО-10 2017 года выпуска;
    • прибор контроля высоковольтных выключателей ПКВ/М5Н 2006 года выпуска с датчиком углового перемещения ДП21 и датчиком линейного перемещения ДП12;
    • прибор контроля высоковольтных выключателей ПКВ/М7 с прибором ПУВ-регулятор 2018 года выпуска, датчиком углового перемещения ДП21 и датчиком линейного перемещения ДП12.

    С помощью микроомметров персоналом ЭТЛ проводятся измерения сопротивления постоянному току контактных соединений, а приборы ПКВ/М5Н и ПКВ/М7 активно используются для измерения скоростных и временных характеристик выключателей 6, 35 и 110 кВ.

    Микроомметры удобны в работе благодаря своей автономности и мобильности. Прибор ПКВ/М5Н несмотря на длительный срок эксплуатации актуален при проверке высоковольтных выключателей (ввиду наличия в комплектации датчиков линейного и углового перемещения), но, в связи с моральным старением и заменой на новые аналоги, прибор не может дополняться новыми комплектующими. Новый прибор ПКВ/М7 дополняется необходимыми запасными частями, современен, мобилен, точен и, исходя из этого, более востребован специалистами ЭТЛ.

    По итогу эксплуатации приборов производства ООО "СКБ ЭП" персоналом Воркутинской ТЭЦ-2 можно сказать о надёжной и качественной работе вышеописанных моделей и выразить желание продолжать взаимодействие со специалистами ООО "СКБ ЭП" по консультативным техническим и коммерческим вопросам.

    А.В. Кузнецов
    Технический директор –
    главный инженер ООО "Воркутинские ТЭЦ"

  • Открыть оригинал

    Филиал ОАО "МРСК Урала" - "Пермэнерго"

    В службах технического обслуживания и ремонта подстанций филиала ОАО "МРСК Урала" - "Пермэнерго" используются приборы ПКВ/М7, ПКВ/М6Н, ПКВ/М5 и МИКО-1 производства ООО "СКБ ЭП" более восьми лет.

    Приборный парк состоит из:

    • десяти приборов ПКВ/М7;
    • девяти приборов ПКВ/М6Н;
    • двух приборов ПКВ/М5;
    • девяти приборов МИКО-1.

    С использованием вышеперечисленных приборов производится диагностика состояния и наладка коммутационного оборудования:

    • выключателей масляных ВМП(Э)-10, ВМГ-133, ВКЭ-10, ВМПП-10, ВМГ-10, ВМБ-10, ВМП-10К, МГГ-10, МГ-10, ВПМП-10, ВК-10, ВМК-35, ВМП-35, С-35, ВМ-35, ВТ-35Ю, ВМУЭ-35, ВМТ-110, МКП-110, У-110;
    • вакуумных выключателей BB/TEL-10, ВВЭ-10, ВВТЭ-10, ВБПЭ-10, ВБТЭ-10, ВБП-10, 3AH5, ВБКЭ-10, ВВЭ-М-10;
    • элегазовых выключателей ВГБЭ-35, ВГТ-110, LTB-145;
    • выключателей нагрузки, ОД и КЗ.

    За время эксплуатации приборы ПКВ/М7, ПКВ/М6Н, ПКВ/М5 зарекомендовали себя с хорошей стороны. Благодаря простому интерфейсу они просты и удобны в эксплуатации, при этом обладают высокой точностью измерений, небольшими габаритными размерами и весьма надёжны.

    Программное обеспечение прибора ПКВ/М7 даёт возможность создания и ведения архива измерений, в том числе, возможность ввода данных заводских испытаний, что, в свою очередь, позволяет проводить непосредственно на рабочем месте первичный анализ результатов диагностики оборудования.

    Приборы серии ПКВ позволяют за один цикл выполнить измерение ряда важных параметров (разновремённость, вжим, скорость, время, и т.д.), что значительно сокращает время обработки и оценки технического состояния выключателя, и в целом уменьшить время на ремонт оборудования.

    Приборы комплектуются качественным набором измерительных кабелей, зажимов, кронштейнов.

    Приборы производства ООО "СКБ ЭП" мы рекомендуем другим организациям, работающим в сфере эксплуатации и наладки электрооборудования.

    Д.В. Слободин
    Заместитель главного инженера по эксплуатации

  • Открыть оригинал

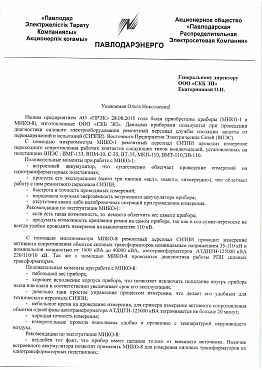

    АО "Павлодарская Распределительная Электросетевая Компания"

    Нашим предприятием АО "ПРЭК" 28.08.2015 года были приобретены приборы МИКО-1 и МИКО-8, изготовленные ООО "СКБ ЭП". Данными приборами пользуется ремонтный персонал службы изоляции и защиты от перенапряжений и испытаний (СИЗПИ) Восточного Предприятия Электрических Сетей (ВПЭС) при проведении диагностики силового электрооборудования.

    С помощью микроомметра МИКО-1 ремонтный персонал СИЗПИ проводит измерение переходного сопротивления рабочих контактов следующих типов выключателей, установленных на подстанциях ВПЭС: ВМГ-133, ВПМ-10, С-35, ВТ-35, МКП-110, ВМТ-110, ЭВ-110.

    Положительные моменты при работе с МИКО-1:

    • встроенный аккумулятор, что существенно облегчает проведение измерений на однотрансформаторных подстанциях;
    • простота его эксплуатации (всего три кнопки: "вкл", "выкл", "измерение"), что облегчает работу ремонтного персонала СИЗПИ;
    • быстрота и точность проводимых измерений;
    • порадовала хорошая энергоёмкость встроенного аккумулятор прибора;
    • отсутствие каких-либо калибровочных операций при проведении измерения.

    Рекомендации по эксплуатации МИКО-1:

    • если есть такая возможность, то немного облегчить вес самого прибора;
    • продумать возможность крепления ремня на самом приборе, так как в его сумке переноске не всегда удобно проводить измерения на выключателях 110 кВ.

    С помощью миллиомметра МИКО-8 ремонтный персонал СИЗПИ проводит измерение активного сопротивления обмоток силовых трансформаторов номинальным напряжением 35-110 кВ и номинальной мощностью от 1600 кВА до 40000 кВА, автотрансформаторов АТДЦТН-125000 кВА 220/110/10 кВ. Также с помощью МИКО-8 проводится диагностика работы РПН силовых трансформаторов.

    Положительные моменты при работе с МИКО-8:

    • небольшой вес прибора;
    • хорошее исполнение корпуса прибора, что позволяет исключить попадание внутрь прибора пыли или влаги и соответственно увеличивает срок его эксплуатации;
    • довольно-таки простое управление процессом измерения, что делает его удобным для технического персонала СИЗПИ;
    • небольшое время на проведение измерений, для примера, измерение активного сопротивления обмотки одной фазы автотрансформатора АТДЦТН-125000 кВА затрачивается не больше 20 минут;
    • хорошая точность измерения;
    • измерительные провода выполнены удобно и органично с температурой окружающего воздуха.

    Рекомендации по эксплуатации МИКО-8:

    • неудобен тот факт, что прибор имеет питание только от внешнего источника. Наличие встроенного аккумулятора позволит применять МИКО-8 для измерения силовых трансформаторов на однотрансформаторных подстанциях;
    • зажимы, с помощью которых МИКО-8 подсоединяется к измеряемому объекту, можно было бы модернизировать в плане хвата и материала, из которого они изготовлены.
    [Комментарий производителя]: С 2019 года миллиомметр МИКО-8 выпускается в модернизированной версии: МИКО-8М(А). При этом, для удобства пользователей прибор представлен в двух модификациях: без встроенной аккумуляторной батареи (МИКО-8М) и со встроенным аккумулятором (МИКО-8МА).

    Измерительные кабели прибора были также модернизированы. Ознакомиться с подробным описанием комплектующих, а также посмотреть, как они выглядят, вы можете на странице прибора в разделе Комплектация.

    В целом хочется положительно отметить работу МИКО-1 и МИКО-8, их простота эксплуатации и небольшое время, затрачиваемое на проведение измерений, в разы сократили время на диагностику силового оборудования подстанций. Немаловажным фактом является хорошее качество сборки и надёжность эксплуатации этих приборов.

    В дальнейшей нашей работе будем рады сотрудничать с Вашим предприятием для приобретения новых приборов диагностики силового оборудования наших подстанций.

    А.Р. Халимов
    Директор ВПЭС

  • Открыть оригинал

    Приокское ПМЭС – Филиал ПАО "ФСК ЕЭС"

    В настоящее время на подстанциях Приокского ПМЭС используются следующие приборы производства ООО "СКБ ЭП":

    1. ПКВ/У3;
    2. ПКВ/М6Н;
    3. ПКВ/М7;
    4. МИКО-1.

    С помощью данных приборов выполняется снятие всех необходимых временных и скоростных характеристик высоковольтных выключателей различных типов, а также измерение переходных сопротивлений контактов оборудования.

    Все вышеуказанные приборы отличаются простотой управления, имеют компактное исполнение и небольшой вес, что позволяет использовать их непосредственно на месте установки выведенного в ремонт оборудования.

    За время работы приборы зарекомендовали себя с хорошей стороны в плане эксплуатации и точности измерений.

    А.Д. Осипенко
    И.о. заместителя директора – главного инженера

Мы используем файлы cookie. Продолжив использование сайта, вы соглашаетесь на обработку
Ваших персональных данных с использованием данных файлов и Политикой конфиденциальности.
