Новый датчик ДП32 для диагностики вакуумных выключателей

16 августа 2024

Диагностика каждого типа высоковольтного выключателя имеет свои особенности и требует определенного подхода. Для контроля параметров времени, хода и скорости высоковольтных выключателей (ВВ) СКБ ЭП реализует приборы группы ПКВ, которые комплектуются линейным датчиком ДП12 и угловым ДП21 для измерения параметров хода и скорости различных типов ВВ.

У вакуумных выключателей конструктив для измерения – линейный, и, казалось бы, можно использовать датчик ДП12? Не совсем. Если мы рассмотрим вакуумные выключатели 6 - 10кВ, то допустимые отклонения при регистрации их хода ±0,5 мм, поэтому применение датчика ДП12 невозможно из-за его погрешности ±0.5 мм.

	ДП12	ДП32
Дискретность (разрешение)	0,5 мм	0,01 мм
Диапазон измерения хода	1 ÷ 900 мм	0,2 ÷ 20 мм
Виды выключателей	Масляные, элегазовые, электромагнитные	Вакуумные 6 - 10кВ

Для решения этого "вопроса" реализован – новый датчик ДП32! Реостатный датчик ДП32 – поставляется по заказу к приборам ПКВ/М7, ПКВ/М15М (новая разработка) и ПКВ/У3 (снят с производства). Обладает дискретностью в 0,01 мм и позволяет проводить измерения до 20 мм.

Для оптимизации диагностики вакуумных выключателей 6 - 10 кВ
СКБ ЭП реализует реостатный датчик ДП32 с ходом до 20 мм и дискретностью в 0,01 мм.

Для установки любого датчика ДП необходимы специальные крепежные приспособления. В стандартной комплектации к приборам ПКВ/М15М, ПКВ/М7 и ПКВ/У3 поставляется набор крепежных приспособлений, который покрывает большинство выключателей российского и советского производства. Для работы с другими выключателями (в основном зарубежного типа) существует дополнительный набор крепежных приспособлений по заказу, работа по наполнению, которого не останавливается.

Все виды крепежных приспособлений и удобная форма выбора и заказа расположены на специальной странице – подробнее по ссылке.

Для датчика ДП32 были изготовлены и успешно протестированы крепежные приспособления для выключателей ВБЧ-10 (захват СКБ010.50.00.000), VF-12 (рычаг №77 СКБ010.56.00.00) и ВБУЭ-10 (держатель №70 СКБ010.51.00.000).

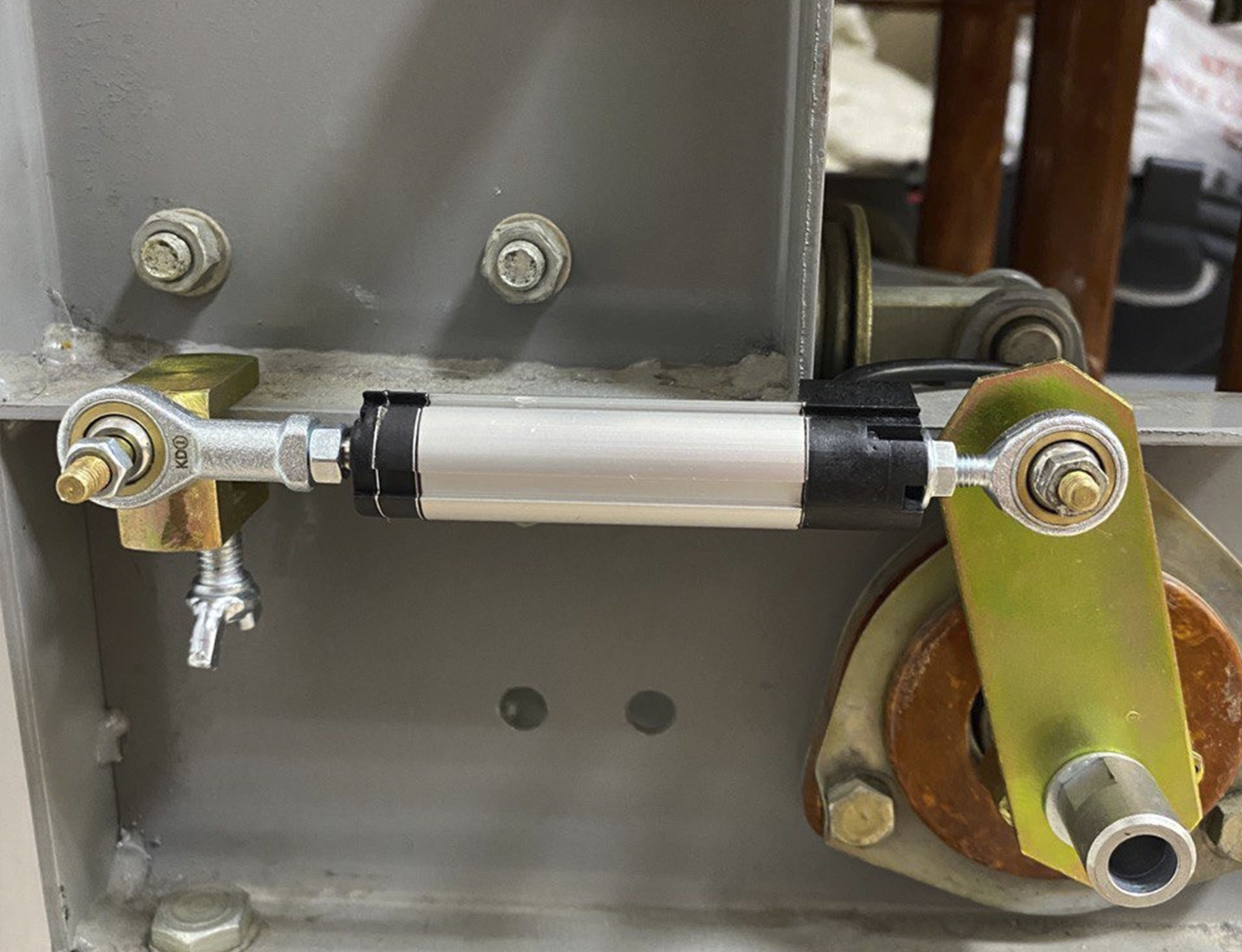

Датчик ДП32, установленный на ВБЧ-10

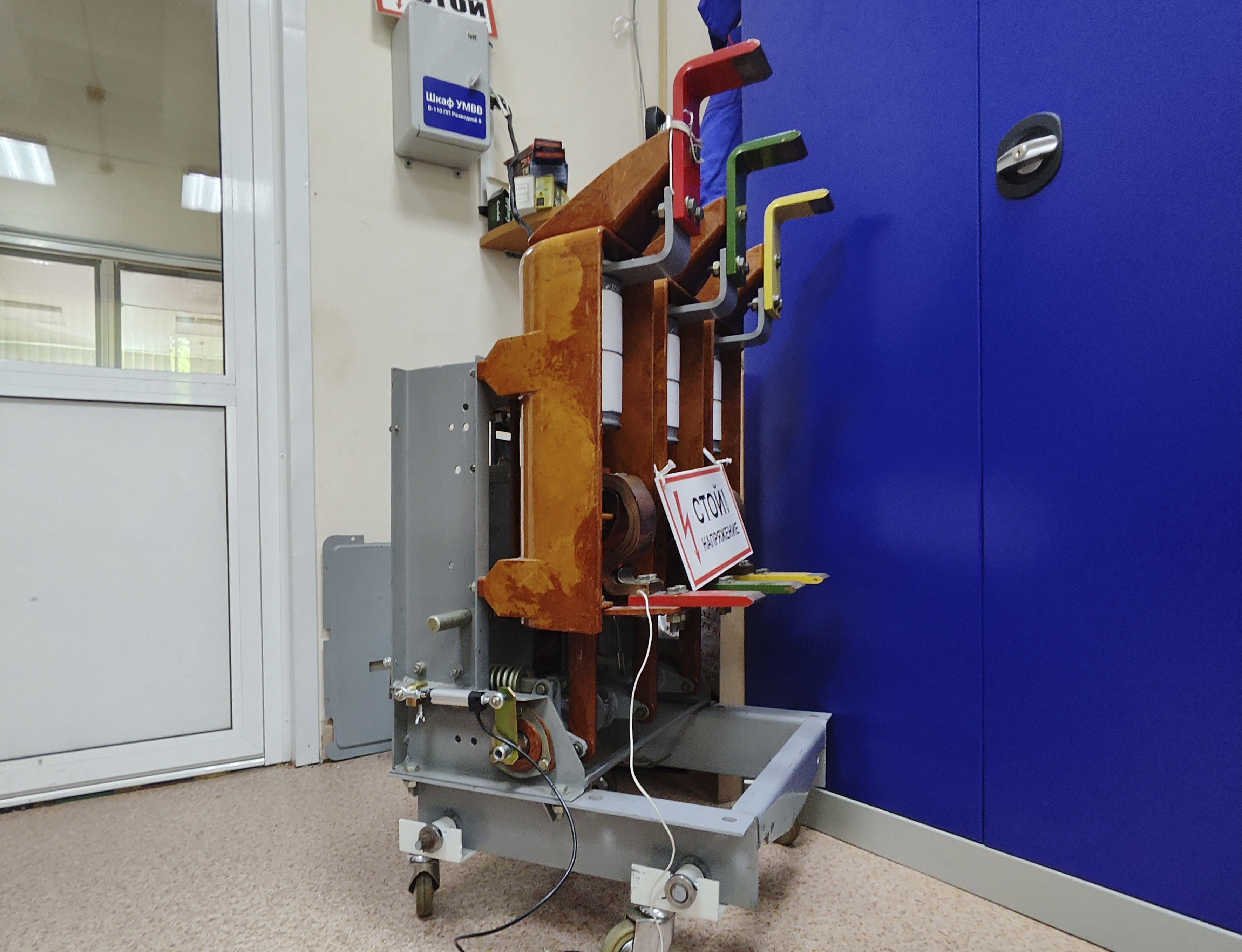

Испытания на выключателе ВБЧ-10 проводились с прибором ПКВ/М7. Как и при работе с любым типом датчика или на любом выключателе, прибор выдает результаты на экран прибора, а также их всегда можно посмотреть и проанализировать на ПК через специальное ПО.

Графики и табличные значения при работе с ДП32 выводятся в привычном и понятном виде, что не вызывает лишних вопросов для заключения о состоянии выключателя.

По полученным результатам видно, что выключатель находится в хорошем состоянии и отвечает всем требованиям для дальнейшей эксплуатации.

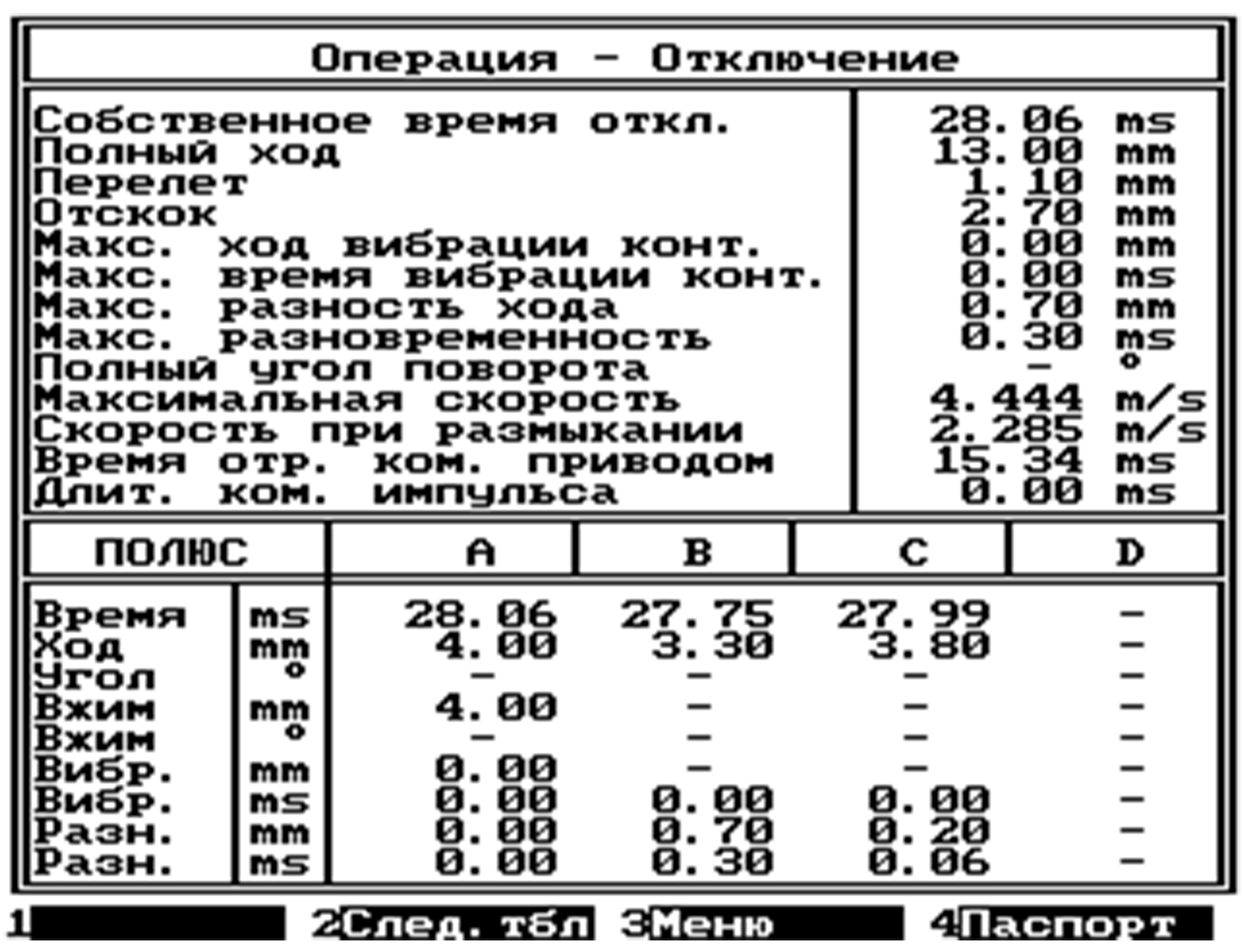

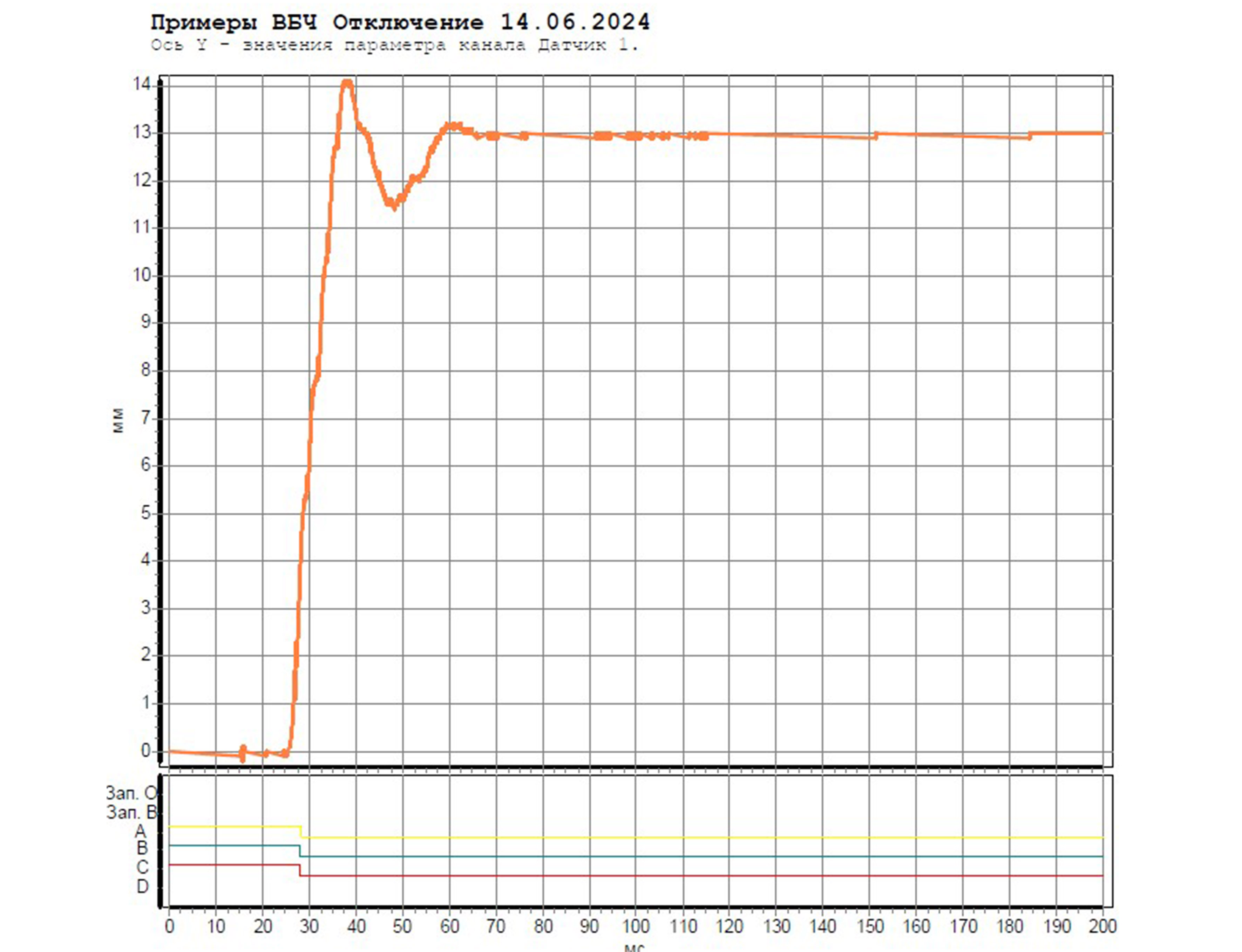

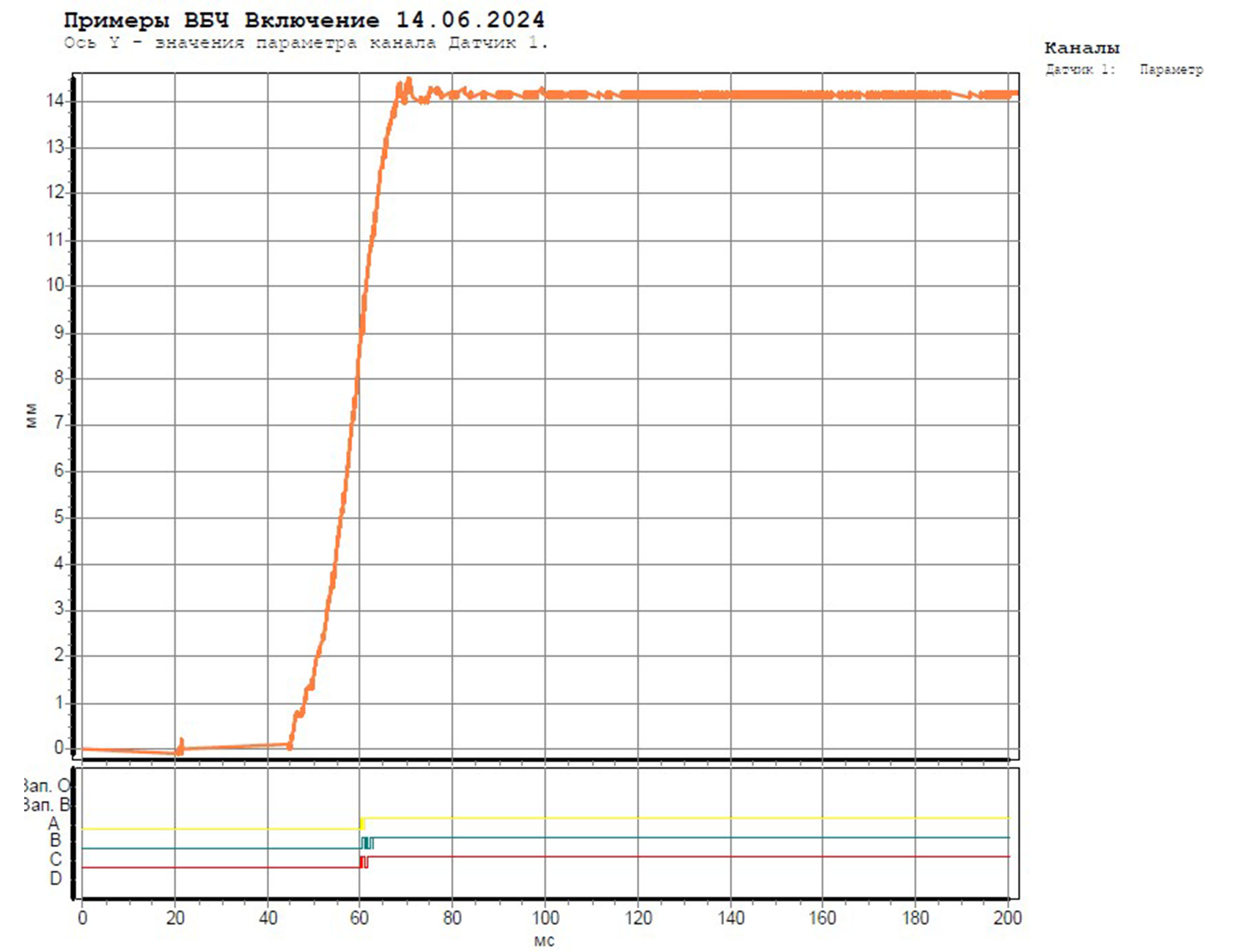

Результаты измерения ВБЧ-10, зарегистрированные ПКВ/М7 и датчиком ДП32

Реостатный датчик ДП32 и все заявленные крепежные приспособления для его установки уже доступны для приобретения по заказу. Важно! Для правильной работы датчика ДП32 необходимо будет обновить ПО прибора и установить специальный шаблон, отправив прибор в сервисный центр СКБ ЭП.

Если у вас есть вопросы по особенностям их эксплуатации – звоните по телефону: +7 (812) 500-25-48 или пишите на почту: skb@skbpribor.ru
