Контроль параметров и мониторинг высоковольтных выключателей (ВВ)

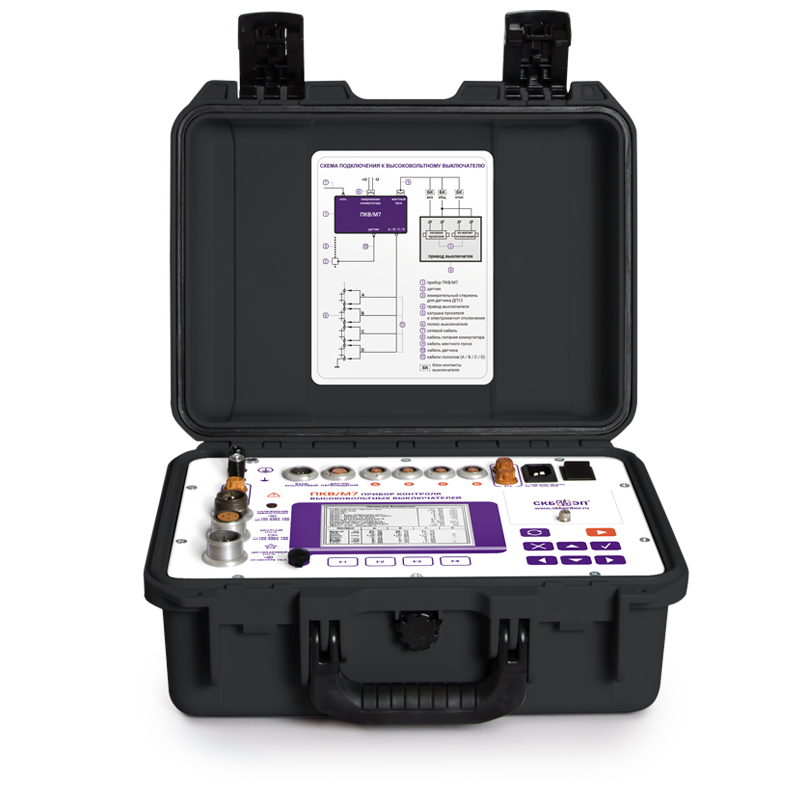

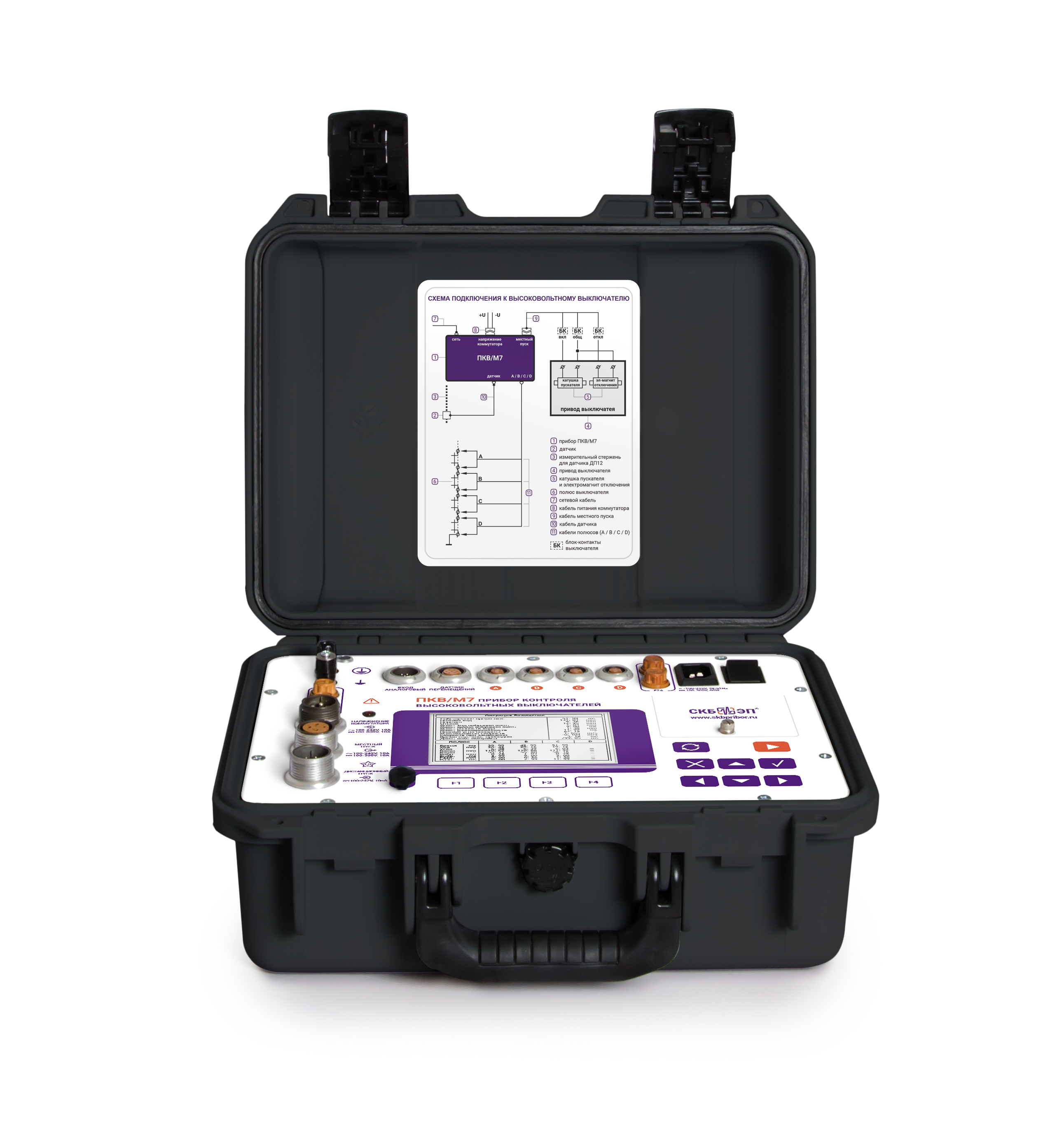

сравнитьДля оценки состояния высоковольтного выключателя используются различные способы, но удобнее всего проводить диагностику выключателя с помощью специально предназначенных приборов, таких как ПКВ/М7, ПКВ/М15М и ПКВ/М6Н. Эти приборы позволяют снимать скоростные и временные характеристики высоковольтных выключателей, а также записывать графики/измерять движение перемещения траверсы.
Применение приборов группы ПКВ значительно сокращает время проведения комплексного обследования при значительном повышении его качества, а также позволяет иногда отказаться от проведения капитального ремонта. Кроме того, с помощью приборов ПКВ/М7, ПКВ/М15М и ПКВ/М6Н удается выявлять скрытые дефекты, которые, как известно, являются одними из самых опасных.
Новой разработкой в области диагностики высоковольтных выключателей стал прибор DCRT-200 — тестер динамического сопротивления контактов, специально предназначенный для анализа состояния дугогасительных камер элегазовых (SF6) выключателей. Прибор реализует метод DCRM (dynamic contact resistance measurement) - метод динамического измерения сопротивления в момент размыкания контактов дугогасительной камеры высоковольтного выключателя. Такой подход помогает выявить дефекты, связанные с контактной группой, которые не определяются традиционными методами диагностики.
Применение DCRT-200 обеспечивает более глубокую и точную оценку технического состояния выключателя и дополняет данные, полученные с помощью приборов группы ПКВ. Это позволяет повысить надёжность работы оборудования и минимизировать риски отказа выключателя в работе.
Еще одно устройство в рамках данной диагностической группы - это система УМВВ-1.1, которая предназначена для онлайн мониторинга коммутационного ресурса высоковольтных выключателей всех классов напряжения (с общим или раздельным приводом), который рассчитывается на основе степени износа их контактов.
Устройство даёт дополнительную информацию о необходимости проведения технического обслуживания механических элементов или замены дугогасительного контакта / камеры высоковольтного выключателя, что снижает потребность в лишних выводах в ремонт. Это позволяет использовать более экономически эффективный подход и проводить техническое обслуживание "по мере необходимости".

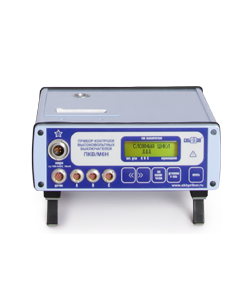

ПКВ/М6Н стандартная комплектация
ПКВ/М15М новая разработка
DCRT-200 новая разработка
Тестер динамического сопротивления контактов выключателя для диагностики дугогасительных камер элегазовых выключателей
