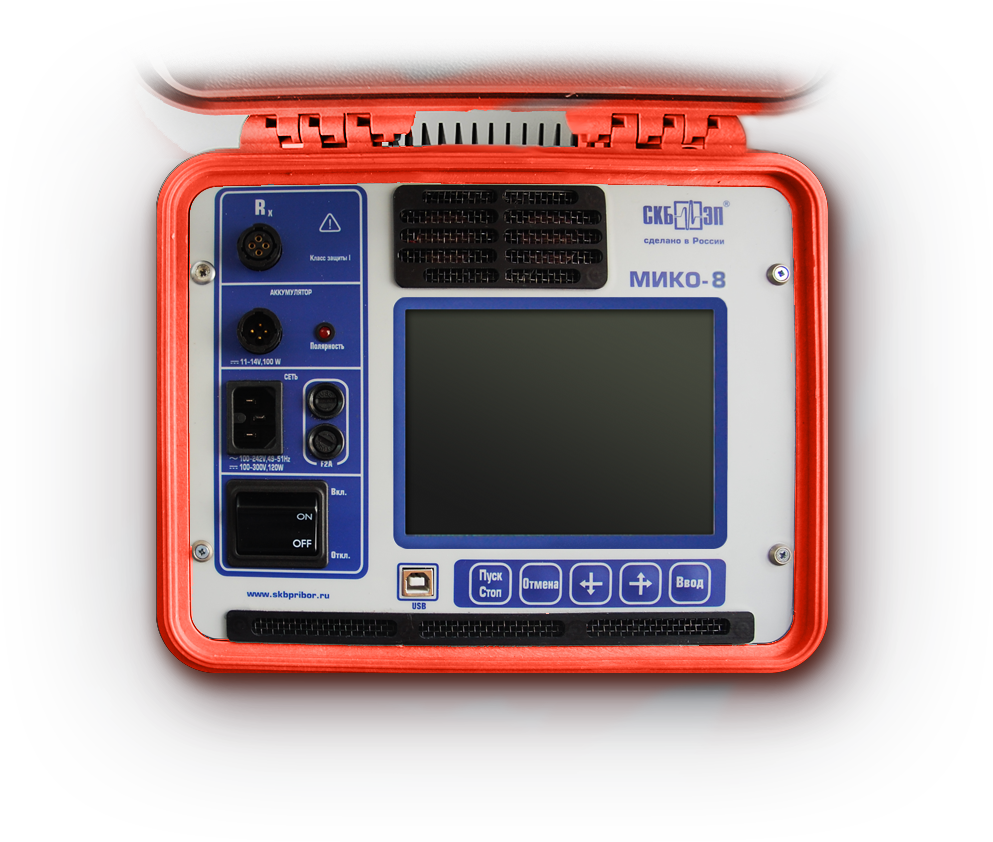

Он-лайн демонстрация работы миллиомметра МИКО-8

21 июня 2017 г.

Подключить прибор к электросети (220 Вт) или к аккумулятору (12 Вт)

Не рекомендуется одновременная подача напряжения от аккумулятора и от сети.

Красный зажим кабеля присоединить к  плюсовой клемме аккумуляторной батареи. Чёрный — к  минусовой.

Подключите измерительный кабель к прибору.

Допускается подключение любого конца измерительного кабеля к любому заземлённому или незаземлённому концу трёхфазной обмотки с любой схемой соединения и в любой последовательности.

Если три стрелки ↓↓↓ сменяются на две ↓↓, а затем на одну ↓, то это означает непрерывное уменьшение сопротивления. Следовательно, процесс установления сопротивления протекает нормально. И когда вместо стрелок появится звёздочка *, можно остановить измерение.

Когда отобразятся данные по силе и сопротивлению тока, остановите измерение, нажав «Пуск/Стоп».

Вернуться в меню

Сопротивление установлено.

В таблице с результатами указано измеренное сопротивление и сила измерительного тока.

Кроме этого прибор автоматически рассчитал:

  • значение измеренного сопротивления, приведенное к паспортной температуре;
  • разницу между измеренным и паспортным значением сопротивления;
  • температуру обмотки.

Вернуться в меню

В таблице указаны результаты измерений всех трех обмоток.

Также МИКО-8 автоматически рассчитал:

  • значение измеренного сопротивления, приведенное к паспортной температуре;
  • разницу между измеренным и паспортным значением сопротивления обмотки;

Дополнительно МИКО-8 вычисляет относительные отклонения измеренных сопротивлений обмоток между собой — δR.

Пересчет линейных сопротивлений в фазные показывает, какая из трех обмоток неисправна. Сейчас видно, что завышенное сопротивление выдает обмотка А (Ra=908,41 mΩ).

Вернуться в меню

Для проведения такой проверки в МИКО-8 используется метод, позволяющий узнать состояние устройства РПН без снятия крышки бака.

В этом режиме МИКО-8 проверяет исправность токоограничивающих резисторов и работу избирателя, измеряет временные интервалы срабатывания контактов контактора, оценивает состояние контактных дорожек устройств РПН.

Чтобы перейти к результатам, нажмите «Пуск/Стоп».

Вернуться в меню

Обратите внимание, что при переключении РПН из положения 5 в положение 6 (также при переключении с 19 на 20 положение) сила тока значительно упала в сравнении с другими переключениями. Это говорит о проблеме в неподвижных контактах.

Увеличить масштаб графика

Вернуться в меню

При исправном контакторе РПН на графике должно быть 4 точки изменения силы тока, на данном графике видно, что их только 3. Также на участке 100,05 — 100,062 с сила тока уменьшилась до значения менее 0,1 А. Вероятнее всего, один из неподвижных контактов обгорел.

На этом примере видно, что используя МИКО-8, вы найдете точное место неисправности без вскрытия РПН.

Уменьшить масштаб графика.

Вернуться в меню

Чтобы выбрать измерение, нажмите →.

Чтобы просмотреть сохраненные результаты измерений, нажмите «Ввод».

Вернуться в меню.

Обратите внимание, что при переключении РПН из положения 5 в положение 6 (также при переключении с 19 на 20 положение) сила тока значительно упала в сравнении с другими переключениями. Это говорит о проблеме в неподвижных контактах.

Увеличить масштаб графика

Чтобы вернуться в архив, нажмите «Отмена»,

Вернуться в меню

При исправном контакторе РПН на графике должно быть 4 точки изменения силы тока, на данном графике видно, что их только 3. Также на участке 100,05 — 100,062с сила тока уменьшилась до значения менее 0,1 А. Вероятнее всего, один из неподвижных контактов обгорел.

Уменьшить масштаб графика

Вернуться в меню

Чтобы выбрать измерение, нажмите →

Чтобы просмотреть сохраненные результаты измерений, нажмите «Ввод».

Вернуться в меню

В таблице указаны результаты измерений всех трех обмоток

Также МИКО-8 автоматически рассчитал:

  • значение измеренного сопротивления, приведенное к паспортной температуре
  • разницу между измеренным и паспортным значением сопротивления обмотки

Дополнительно МИКО-8 вычисляет относительные отклонения измеренных сопротивлений обмоток между собой — δR.

Пересчет линейных сопротивлений в фазные показывает, какая из трех обмоток неисправна. Сейчас видно, что завышенное сопротивление выдает обмотка А (Ra=908,41 mΩ).

Чтобы вернуться в архив, нажмите «Отмена».

Вернуться в меню

Чтобы выбрать измерение, нажмите →

Под таблицей указаны измеренное сопротивление и сила тока. Также прибор рассчитал:

  • температуру обмотки,
  • значение измеренного сопротивления, приведенное к паспортной температуре,

Вернуться в меню

Идёт измерение

Когда отобразятся данные по силе и сопротивлению тока, остановить измерение нажав «Стоп».

График измерения.

Чтобы испытать прибор методом DRM, нажмите «Пуск»

Чтобы выйти, нажмите «Ввод».

Испытания прибора методом DRM закончено. Отображается результат.

Чтобы выйти, нажмите «Ввод».

Отключить прибор от электросети

Отключить прибор от аккумулятора
