Методика работы с микромилликилоомметром МИКО-2.3 на высоковольтном выключателе

Благодаря малому весу прибора МИКО-2.3 измерения на выключателе целесообразно проводить, размещая прибор на его крышке или в люльке подъемника. Это позволяет использовать короткие кабели, что немаловажно, учитывая их большое сечение и массу. И хотя прибор комплектуется кабелем микроомметра К162 для работы на выключателях 6÷110кВ, можно подобрать более короткий и легкий (К161), либо более длинный (К163…К165) кабель исходя из напряжения имеющихся выключателей.

1.1. Перед подъемом на выключатель перевести его в положение "Вкл" и заземлить один ввод каждого полюса. На все время работы на крышке выключателя запрещается разземлять ввод и переводить выключатель в положение "Откл".

1.2. Если выключатель не содержит встроенные трансформаторы тока, то удобнее работать с прибором при автономном питании без подключения зарядного устройства. Полностью заряженный аккумулятор позволяет произвести не менее 20-ти измерений на токе (950–500)А, что с избытком хватит для контроля всех трех полюсов выключателя. Аккумулятор следует зарядить до подъема на выключатель. Для этого, не вынимая прибор из сумки отстегнуть клапан на днище сумки и через открывшееся отверстие в днище вставить вилку короткого кабеля зарядного устройства в розетку "Заряд" прибора, включить питание прибора и дождаться заряда до 100%, отсоединить и выключить прибор.

1.3. В случае баковых выключателей с встроенными трансформаторами тока лучше питать прибор от сети через зарядное устройство, которое закрепляется на ремне сумки

1.4. Чтобы выполнить измерения в Режиме 2 на всех трех вводах выключателя от одной зарядки аккумулятора на земле, рекомендуется переходить на третий ввод не позднее, чем после появления на экране предупреждения РАЗРЯД. При этом Е=(20÷23)% и оставшейся энергии хватит для замеров на третьем вводе. Если же дождаться Е=(10÷15)%, то на третьем вводе прибор уже не удастся включить без подзаряда, что потребует тянуть удлинитель с земли.

1.5. При работе с крышки выключателя сам прибор для удобства пользования подвесить в переносной сумке в вертикальном положении на ввод выключателя, как показано на рис. 1 и 2. Для этого: отстегнуть ремень от сумки, обмотать его вокруг аппаратного зажима ввода и снова пристегнуть. Прибор не будет путаться под ногами и нет опасности нечаянно столкнуть его с крышки (рис. 1). Закрепление МИКО-2.3 на полюсе выключателя МКП-110 (рис. 2). Общий вид установки МИКО-2.3 на полюсе выключателя МКП-110.

Рис. 1. Закрепление МИКО-2.3 на полюсе выключателя МКП-110

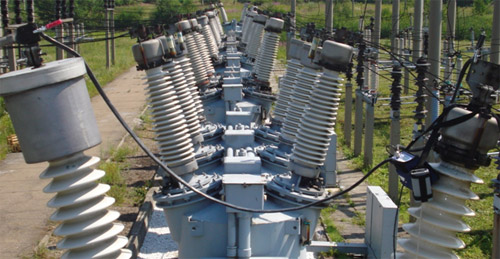

Рис. 2. Общий вид установки МИКО-2.3 на полюсе выключателя МКП-110

1.6. При работе с подъемника первой подключается к вводу длинная часть кабеля, затем подъемник устанавливается возле второго ввода и к нему подключается уже короткая часть. Чтобы не упустить вторую часть кабеля при перемещении подъемника предварительно к короткой части кабеля привязать шнур и его второй конец закрепить в люльке подъемника. За этот шнур и поднимается в люльку вторая часть кабеля.

1.7. Присоединить поочередно концы кабеля посредством зажимов к вводам, обращая внимание на хорошее прилегание всех трех зубцов токового контакта к поверхности электрода ввода. После чего затянуть гайку "барашек" струбцины.

1.8. Вставить силовую вилку кабеля микроомметра через боковую ограничительную скобу в розетку разъема "ВХОД 2" таким образом, чтобы белая метка на поверхности силовой вилки была обращена к боковой стенке прибора.

1.9. Открыть боковой клапан сумки и затянуть с усилием головку винта.

1.10. Розетку кабеля микроомметра вставить в разъем "ВХОД 1".

1.11. Подсоединить зарядное устройство к прибору согласно п. 1.2. Прибор готов к измерениям.

1.12. В холодное время года все соединения зарядного устройства и кабеля с прибором лучше выполнить заблаговременно в теплом месте, обращая особое внимание на хорошую затяжку винта по п. 1.8.

В силовой электрической цепи полюса от ввода к вводу кроме переходного сопротивления контактов имеются и другие: в болтовых соединениях аппаратных зажимов с проводящими проводами, в болтовых или резьбовых соединениях аппаратных зажимов со шпильками вводов, в болтовых соединениях дугогасительных камер.

Зажимы МИКО-2.3, объединяя токовые и потенциальные контакты, автоматически реализуют четырехзажимную схему. Но при их подключении к аппаратным зажимам исключаются только переходные сопротивления между аппаратными зажимами и подводящими проводами. Переходные сопротивления остальных неподвижных соединений остаются.

Переходные сопротивления между аппаратными зажимами и шпильками вводов можно исключить из измерения переходных сопротивлений контактов, применяя выносные пружинные (ППК) или штыревые (ШПК) потенциальные контакты.

Когда штекер выносного потенциального контакта (ВПК) вставлен в розетку, встроенную в ручку зажима "крокодил", то в прибор уже будет поступать не потенциал стационарного потенциального контакта "крокодила", а потенциал с ВПК. Поэтому измеряться будет сопротивление не участка цепи между "крокодилами", а участка между двумя ВПК.

На рис. 3 показана установка ППК на шпильке ввода выключателя С-35. Надев ППК на шпильку, полезно повернуть его слегка влево-вправо для зачистки поверхности шпильки в месте касания с зубцами ППК. Аналогично можно установить ППК на шпильку с аппаратным зажимом типа, изображенного на рис. 4.

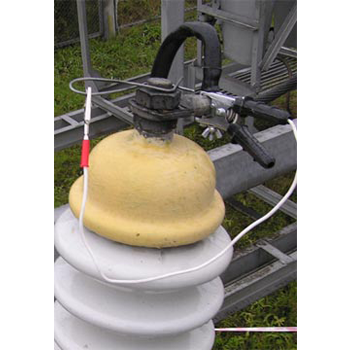

Рис. 3. Измерение с ППК на выключателе С-35

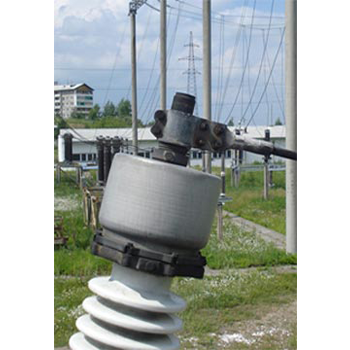

Рис. 4. Вид на аппаратный зажим выключателя МКП-110

При аппаратном зажиме, полностью закрывающем шпильку (см. рис.5), ППК устанавливают на верхнюю гайку маслорасширителя. Между этой гайкой и расположенной выше контргайкой аппаратного зажима всегда имеется небольшой зазор. Поэтому измерительный ток не проходит по гайке маслорасширителя и она имеет потенциал шпильки.

При аппаратных зажимах, где доступно только донышко шпильки, применяются ШПК, которые необходимо удерживать руками (рис. 6), предварительно зачистив острым концом ШПК окисленную поверхность донышка. В некоторых аппаратных зажимах в донышко шпильки ввернут стальной, заржавевший за многие годы болт. Но упирать в него ШПК не стоит, так как лучший контакт образуется со шпилькой, изготовленной из сплава меди.

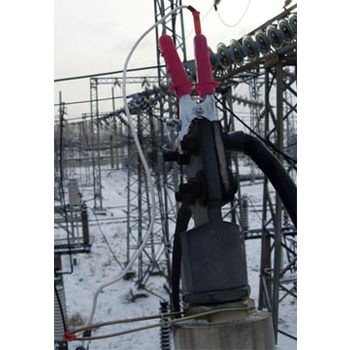

Рис. 5. Измерение с ППК на выключателе МКП-110

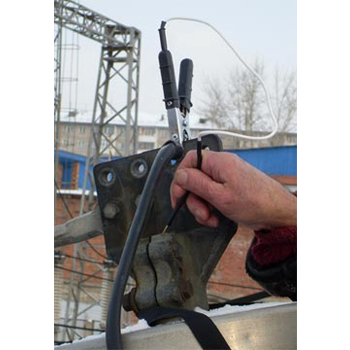

Рис. 6. Измерение с ШПК на выключателя МКП-110

При использовании ШПК на выключателях 110кВ и выше требуется участие двух человек из-за большого расстояния между вводами. На выключателях 35кВ и ниже оба ШПК может удержать один человек, если использует задержанный запуск измерения.

При измерениях на дугогасительной камере может оказаться удобнее применить не вышеописанные ВПК с достаточно короткими проводами, а потенциальный кабель К121. Кабель имеет два провода длинной по 1,8 м. (по заказу длина может быть увеличена), оканчивающиеся штекерами, на которые может быть надет либо малый зажим "крокодил", либо заостренный щуп. Розетка кабеля вставляется в разъем прибора "Вход 1" вместо розетки кабеля микроомметра (К161…К165).

Если же подсоединение к объекту зажимами «крокодил» вообще не возможно, то следует применить кабели с игольчатыми токовыми и потенциальными контактами К154 и К155 , причем потенциальный игольчатый контакт подпружинен. И здесь использование задержанного запуска измерений позволит работать также одному человеку.
