Безразборный периодический контроль высоковольтного оборудования – экономия затрат предприятия

Статья опубликована в журнале"Электротехнический рынок" №3(69), июнь 2016 г.

Во все времена у энергосистем была необходимость в точном и надежном инструменте для испытаний высоковольтных коммутационных аппаратов (выключателей, короткозамыкателей, отделителей и пр.), которые являются одним из важнейших элементов, обеспечивающих нормальное функционирование энергоснабжающей организации.

При монтаже, ремонте и периодической проверке технического состояния  высоковольтных коммутационных аппаратов, проверяется достаточного большое количество характеристик, в числе которых являются: время, линейные или угловые перемещения и скорость. Эти характеристики позволяют оценить как техническое состояние привода выключателя, так и техническое состояние механизмов передачи движения от привода до главных контактов, демпфирующих устройств, пружин включения/отключения и т.д.

Скорость движения главных контактов выключателя является одним из важнейших параметров, влияющая на его коммутационный ресурс. В числе причин уменьшения скорости является ослабление отключающих пружин, заедание, перекосы, повышенное трение в механизме выключателя.

До сих пор очень многие организации для измерения скорости работы механизмов выключателей используют электромагнитный виброграф с приспособлениями. Но этот прибор не позволяет моментально получить количественные значения скорости на любом участке хода главных контактов без дополнительных измерений параметров полученных виброграмм и последующих вычислений. К тому же процесс снятия виброграмм (из-за сложностей, связанных с установкой вибрографа и его настройки) занимает достаточно много времени.

Всем указанным требованиям отвечает прибор ПКВ/М6Н, который на сегодняшний день на рынке является единственным, не требующим какой-либо настройки, средством измерений с очень малым весом – 2,8 кг. Результаты диагностики, оформленные в виде небольшого протокола, распечатываются на встроенном принтере сразу после проведения измерений.

При работе прибора совместно с пультами ПУВ-10 или ПУВ-50 можно измерить технические характеристики выключателей не только в простых циклах (включение/отключение), но и в сложных циклах, таких как В-О, О-В, О-В-О, которые сформировать при помощи РЗА достаточно сложно, а зачастую невозможно.

Работа прибора совместно с ПУВ-регулятором, кроме проверки технических характеристик выключателей в простых и сложных циклах, позволяет определить минимальное напряжение цепей управления выключателем, при которых он нормально функционирует. Такая проверка особенно актуальна на подстанциях, выполненных по упрощенной схеме питания цепей оперативного тока, так как возникновение короткого замыкания в высоковольтной цепи зачастую приводит к просадке этого напряжения.

Если для измерения временных характеристик достаточно присоединить к выключателю только цепи запуска прибора и цепи определения положения главных контактов то для получения характеристик хода и скорости требуются специальные датчики линейных или угловых перемещений, поставляемые с прибором. Для их установки на выключателе в комплект прибора входят все необходимые крепежные приспособления и подробные инструкции.

Благодаря фирменным датчикам прибор, кроме интервалов времени, позволяет регистрировать и формировать графики зависимости скорости от времени, хода от времени и скорости от хода. Полученные с помощью прибора графики при диагностике используются для анализа технического состояния выключателя. Такой анализ получил название метод раннего обнаружения дефектов в механизмах высоковольтных выключателей. Он позволяет обнаружить не только неисправности на ранней стадии их развития, но даже небольшие отклонения в работе узлов выключателя, основываясь на полученных с помощью прибора графиках процесса. Метод заключается в регистрации процесса перемещения одного из элементов механизма (подвижного контакта, траверсы, вала привода и др.) при пусках выключателя и сопоставлении полученного графика с графиком полностью исправного выключателя либо с графиком, снятым с этого же выключателя при последнем его обследовании.

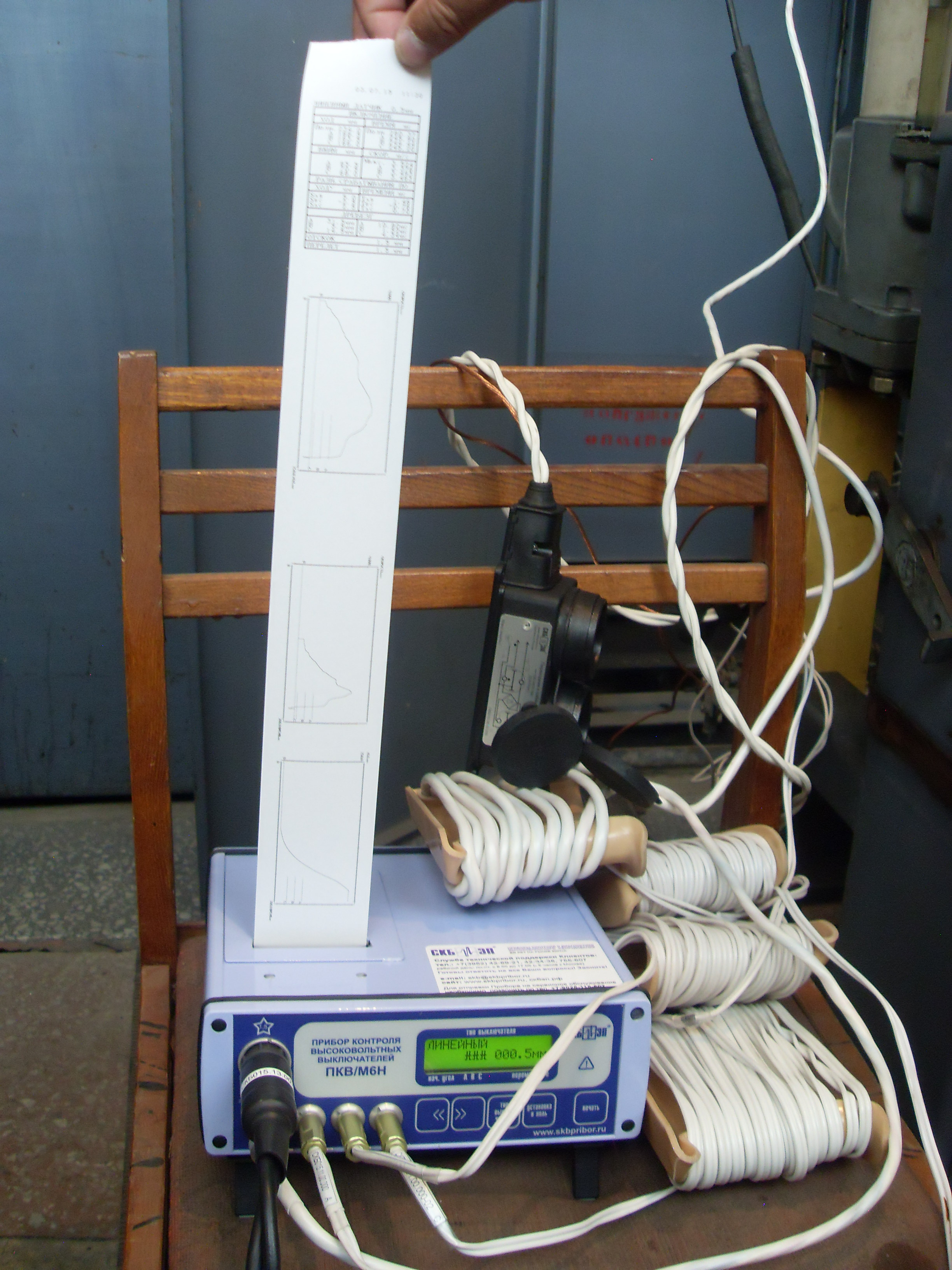

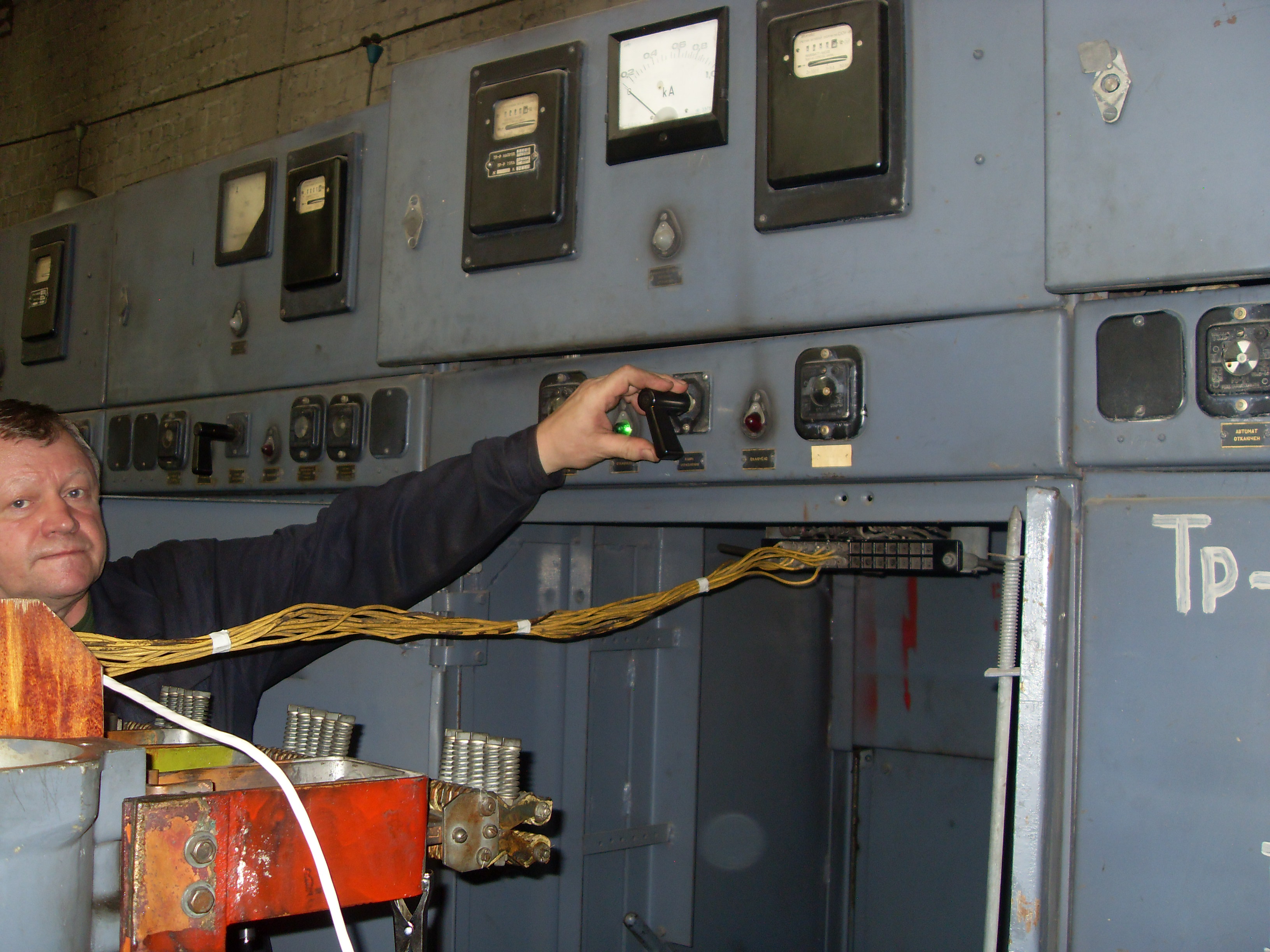

Рассмотрим опыт применения прибора ПКВ/М6Н при проверке технических характеристик маломасляного выключателя ВМПЭ-10.

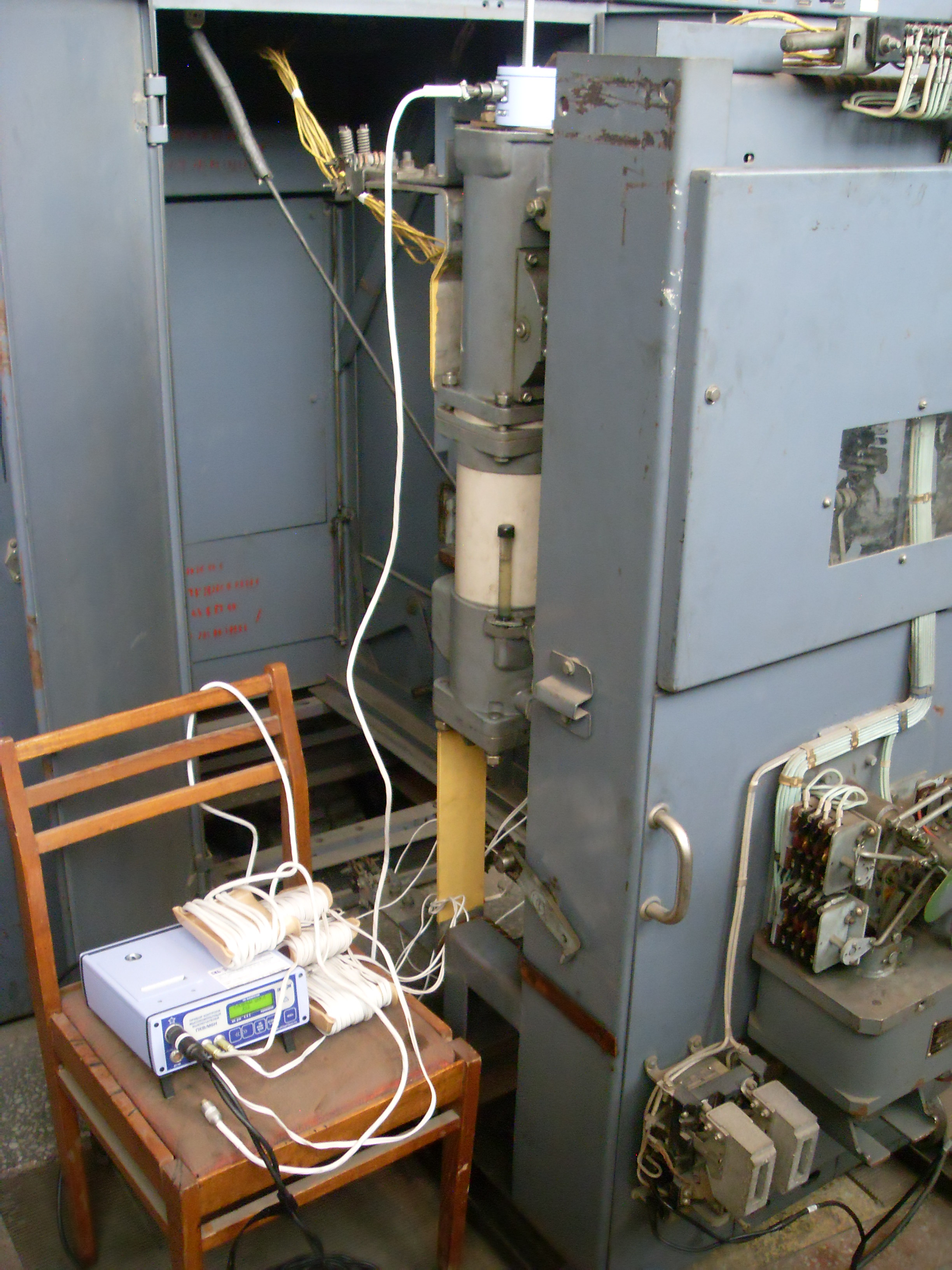

Опыт применения прибора ПКВ/М6Н при проверке технических характеристик маломасляного выключателя ВМПЭ-10

При снятии параметров хода различных  выключателей следует иметь в виду следующее:  не смотря на то, что все три полюса механически связаны (в данном случае при помощи тяг и поворотного вала), параметры хода действительны только для того полюса, на котором установлен датчик линейных перемещений.  Это связано с тем, что, во-первых, каждая тяга имеет свои люфты и регулировки, а, во-вторых, механизмы каждого полюса выполнены с определенными допусками и посадки и имеют индивидуальный износ.

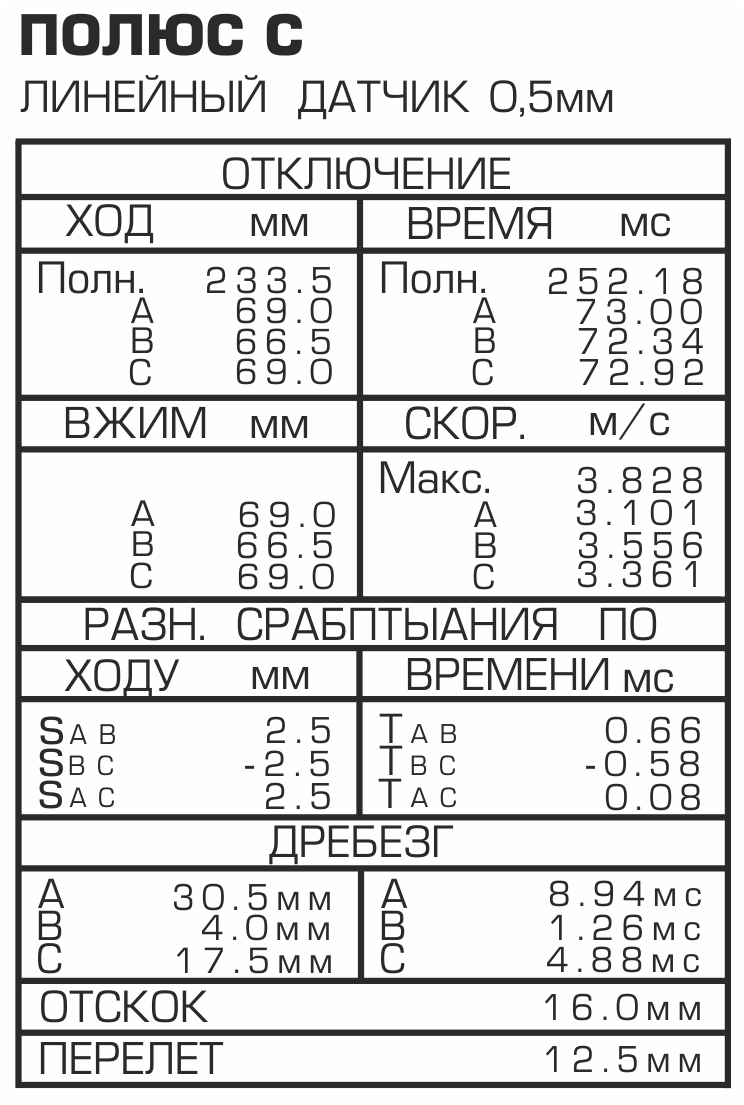

В качестве примера приведены результаты измерений параметров хода каждого полюса выключателя ВМПЭ-10, полученные прибором ПКВ/М6Н и датчиком ДП12. Как видно из рисунка, ход подвижного контакта до размыкания главного контакта  при установке датчика на полюс А составляет 65,5 мм, а по полюсу С -  62,0 мм. При установке датчика на полюс С ход до размыкания по полюсу А и С составляет 69 мм. Разница показаний по полюсу С составляет 7 мм!

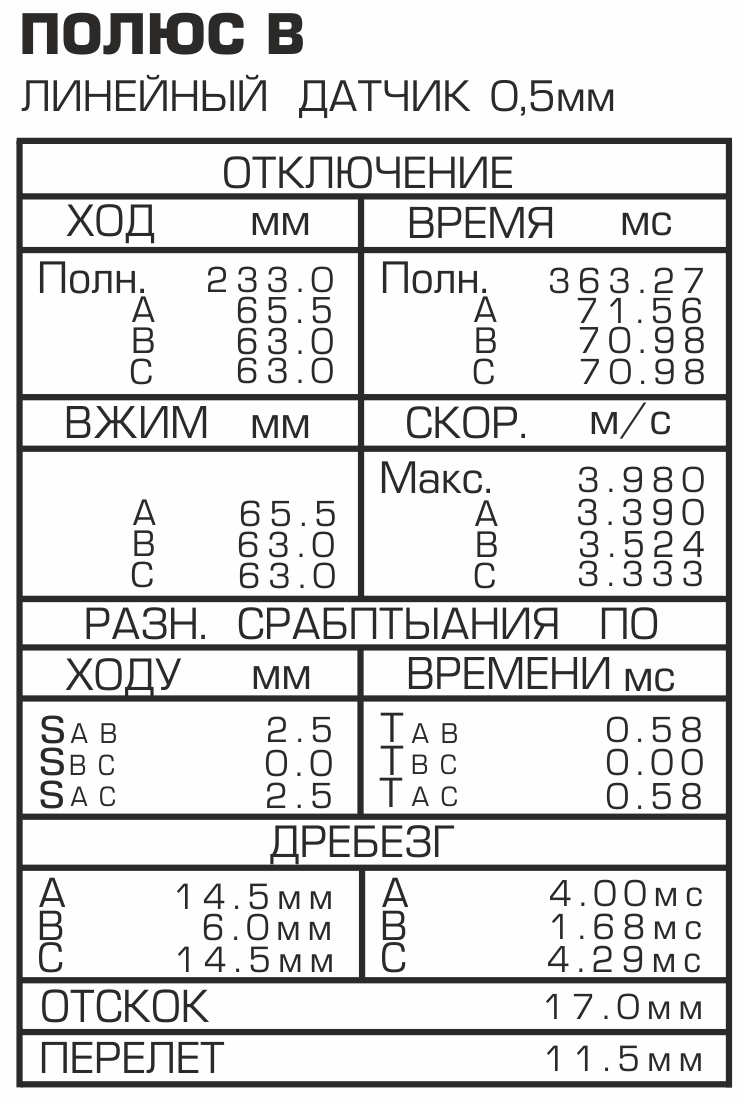

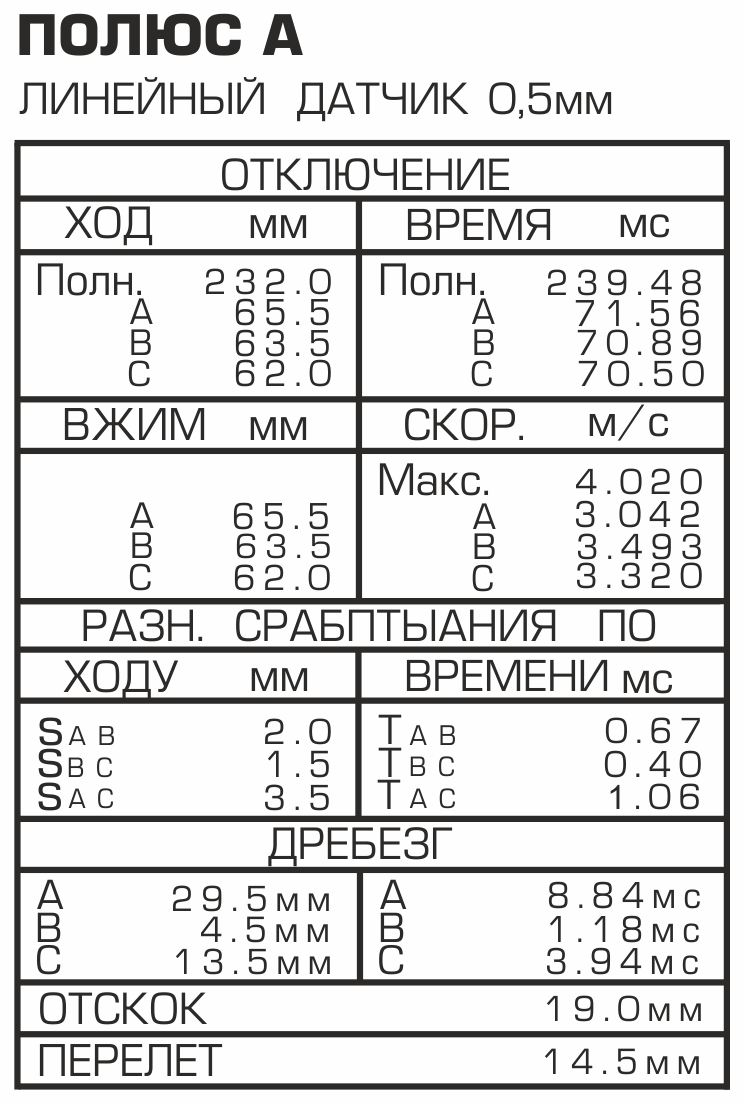

Результаты измерений, полученные прибором при установке датчика на разные полюса выключателя ВМПЭ-10

Окончательные  результаты измерений, с учетом того, что параметры хода действительны только для того полюса на котором установлен датчик перемещений, представлены в таблице:

Ниже представлены три графика зависимости скорости от хода, полученные при установке датчика ДП12 на три разных полюса выключателя. Как видно из графиков зависимости каждый полюс имеет свои особенности, которые с учетом конструкции выключателя говорят о его техническом состоянии.

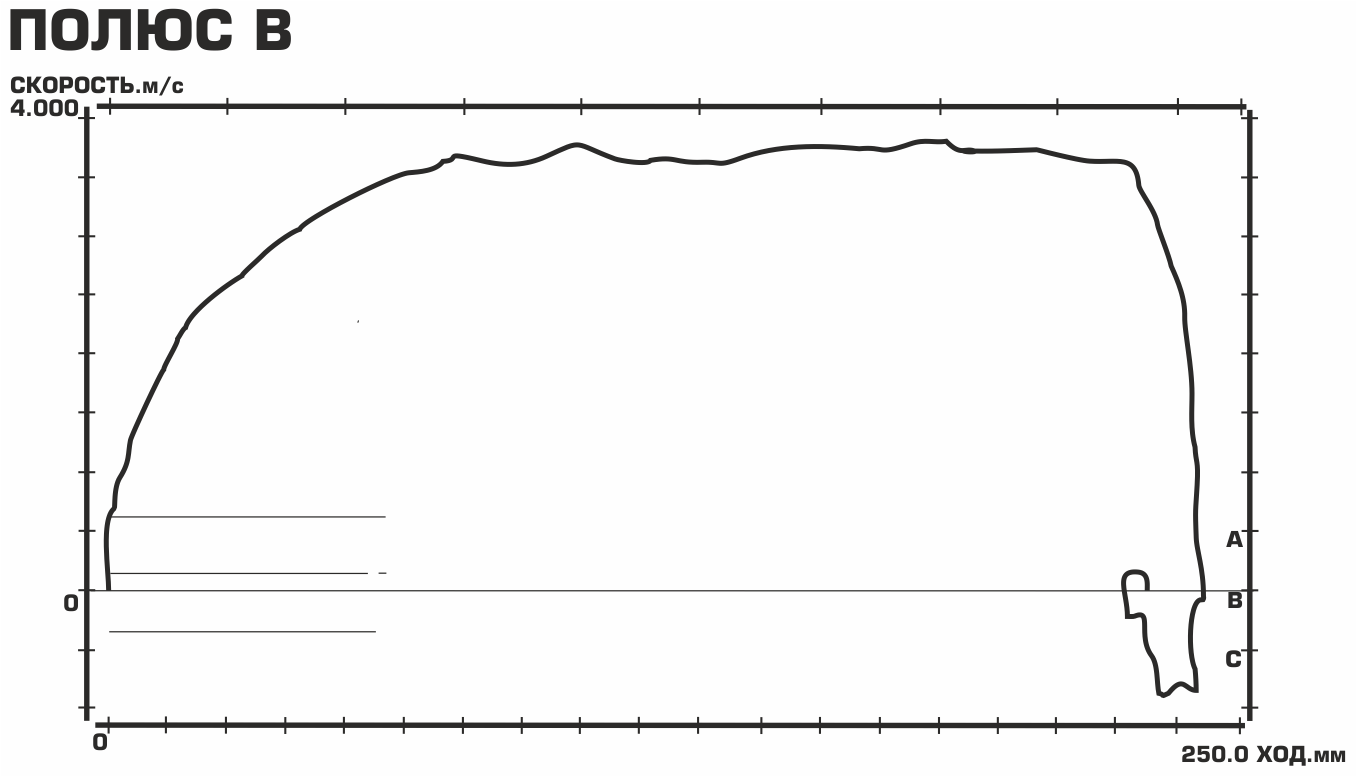

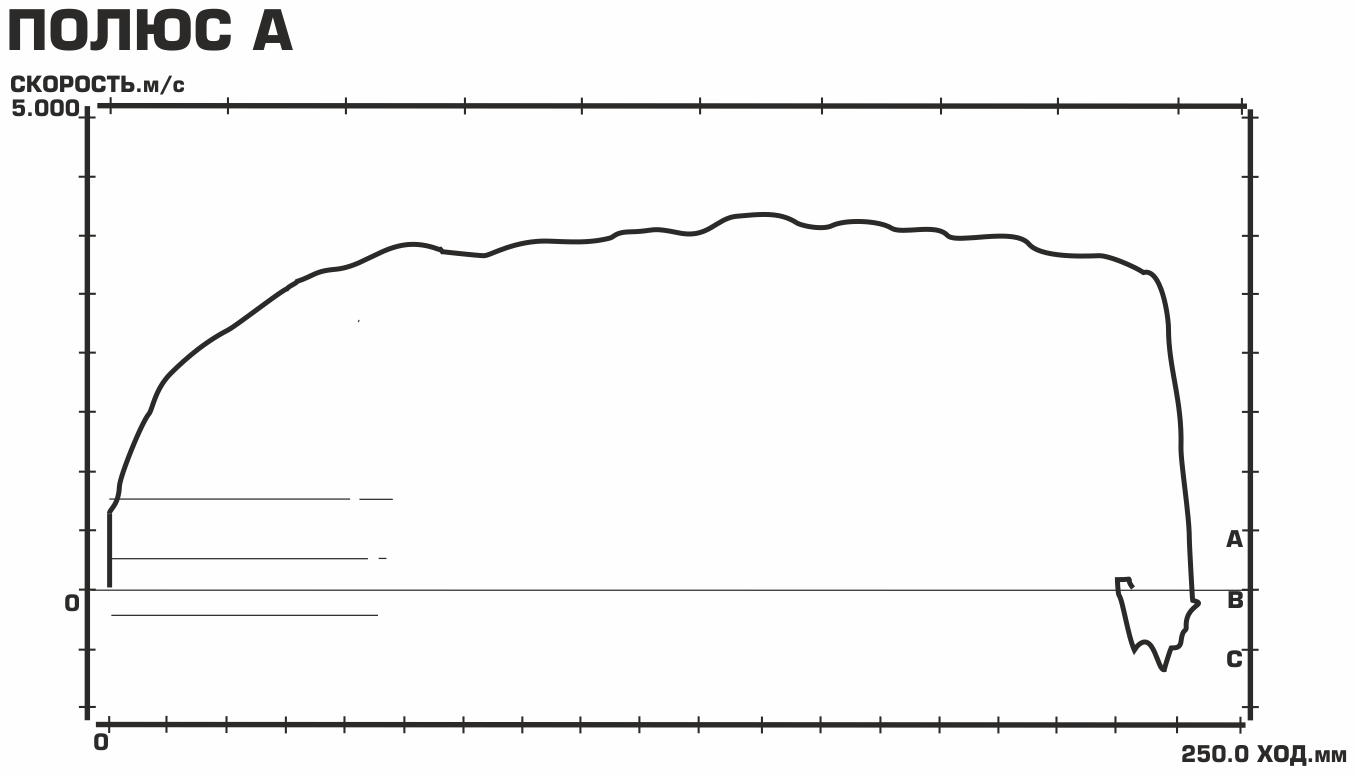

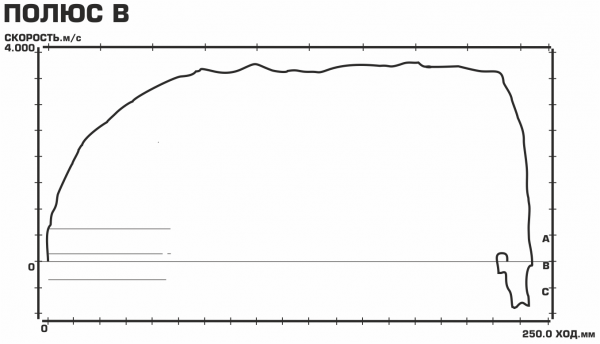

Графики зависимости скорости от хода полюсов А,В, С снятые на выключателе ВМПЭ-10

Анализ графиков позволяют определить неисправности и отклонения на ранней стадии и более эффективно планировать ремонт. Даже минимальный опыт в расшифровке графиков дает возможность еще до начала ремонта выявить узлы и устройства выключателя, требующие вмешательство персонала, не подвергая ненужной (а зачастую и вредной) разборке исправные узлы, тем самым, сокращая время ремонта и денежные средства предприятия.

Использование прибора ПКВ/М6Н позволяет:

1. В 1,5 раза снизить затраты предприятия на обслуживание высоковольтных выключателей.
2. В 2 раза сократить время диагностики высоковольтного выключателя.
3. В ряде случаев использование прибора приводило к полному отказу от проведения планового ремонта ввиду нормального состояния выключателей.

Прибор контроля высоковольтных выключателей ПКВ/М6Н: соответствует требованиям безопасности; внесен в Госреестр СИ Российской Федерации, Республики Беларусь, Республики Казахстан и Украины; соответствует требованиям Таможенного союза; внесен в Реестр инновационных продуктов РФ; рекомендован к применению в электроустановках РЖД.
