Особенности проверки технического состояния контактора устройства РПН типа РНТА 35/320

Статья опубликована в журнале "ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение" № 2(41), март-апрель 2017 г.

Одним из показателей, отражающих техническое состояние быстродействующих устройств РПН, является параметры осциллограммы переключения контактора:

• Для прямого снятия (разборня диагностика) осциллограммы переключения контактора устройства РПН типа РС‑3/РС-4 крышку люка контактора снимают, измерительные кабели приборов МИКО-8 или ПКР-2 (ПКР-2М) присоединяют при помощи специальных щупов, поставляемых по заказу, к неподвижным контактам контактора, жестко закрепляя их на стенке бака контактора.
• В случае снятия осциллограммы контактора в режиме DRM (безразборная диагностика) прибором МИКО-8 необходимо обязательное подключение токоограничивающего резистора, поставляемого в комплекте с прибором по заказу. В случае снятия осциллограммы контактора в режиме DRM (безразборная диагностика) приборами ПКР-2 или ПКР-2М измерение необходимо выполнять в режиме проверки резисторных устройств РПН.

При попытке снятия осциллограммы устройств РПН типа РНТА (РНОА) аналогичным способом (через верхний люк контактора) персонал сталкивается с проблемой подключения измерительных кабелей к устройству РПН,  которая заключается в том, что:

• Во-первых, в устройствах РПН типа РНТА/РНОА узел, осциллограмму переключения которого необходимо снять, совмещен с узлом выбора ответвления и в процессе переключения перемещается от одного неподвижного контакта к другому. Поэтому непосредственное подключение кабелей  к этому узлу невозможно.
• Во-вторых, неподвижные контакты контактора, относящиеся к разным фазам, в баке устройства РПН такого типа расположены на разных уровнях (например, верхний уровень –контакты фазы А, уровень ниже – контакты фазы В, самый нижний уровень – контакты фазы С). В связи с этим если к контактам самого верхнего уровня подключиться в принципе возможно (некоторые модификации устройств РПН типа РНТА это позволяют сделать), то к контактам нижнего уровня подключиться проблематично.

В связи с этим основным способом снятия осциллограммы переключения контактора устройств РПН такого типа, не требующий слив масла трансформатора, является метод DRM (метод динамического измерения сопротивления), реализованный в приборах МИКО-8 и ПКР-2М. При использовании этого метода измерительные кабели приборов присоединяются к вводам ВН и к вводу нейтраль. Обмотки НН закорачиваются (более подробное описание схем подключения приборов к вводам трансформатора, при различных схемах его обмоток, приведено в методиках выполнения измерений, поставляемых с приборами).

При проведении работ на трансформаторе со сливом масла появляется возможность подключения к контактам устройства РПН через боковой люк трансформатора (рисунок 1).

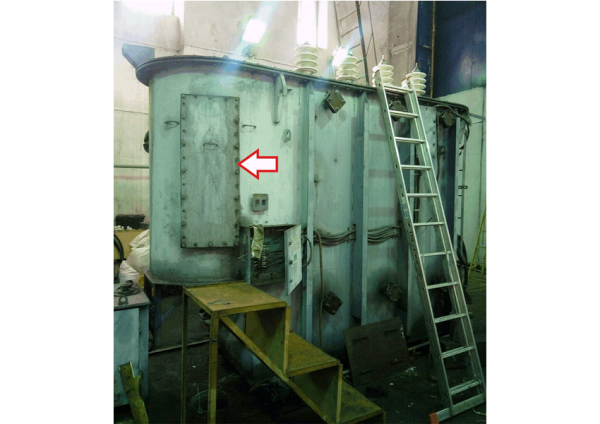

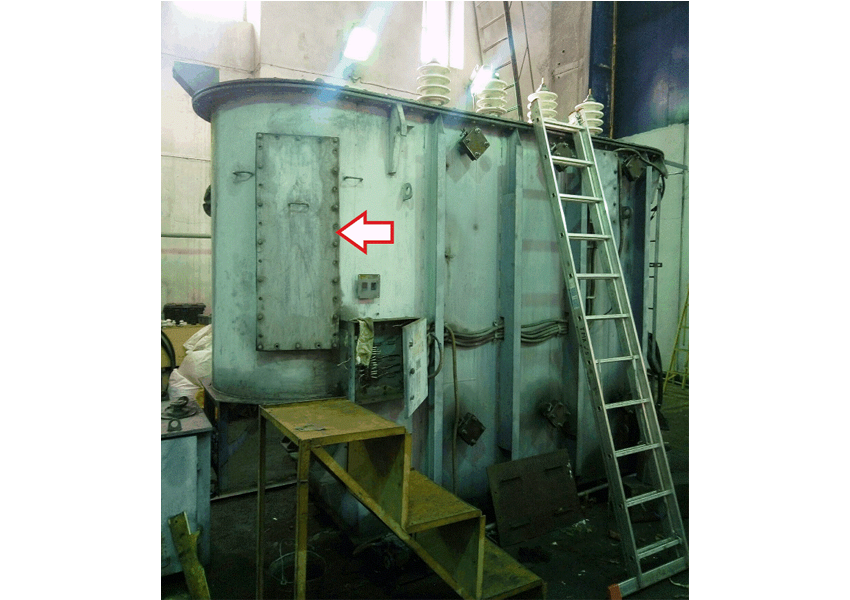

Рис. 1. Боковой люк доступа к контактам устройства РПН

В этом случае, при снятии осциллограммы переключения контактора прибором ПКР-2М зажимы измерительных кабелей А, В, С следует присоединить к любым контактам соответствующей фазы (рисунок 2), кабель Общ прибора присоединить к вводу Нейтраль или к нулевой шине контактора.  Измерения выполняются в режиме проверки резисторных устройств РПН одновременно трех фаз.

При применении прибора МИКО-8 (рисунк 3) измерения выполняются пофазно. При этом одна из ветвей его измерительного кабеля  присоединяется к одному  (к любому) из контактов проверяемой фазы, вторая ветвь присоединятся к вводу Нейтраль или к нулевой шинке контактора. Измерения выполняются в режиме DRM с обязательным подключением токоограничивающего резистора, поставляемого в комплекте с прибором.

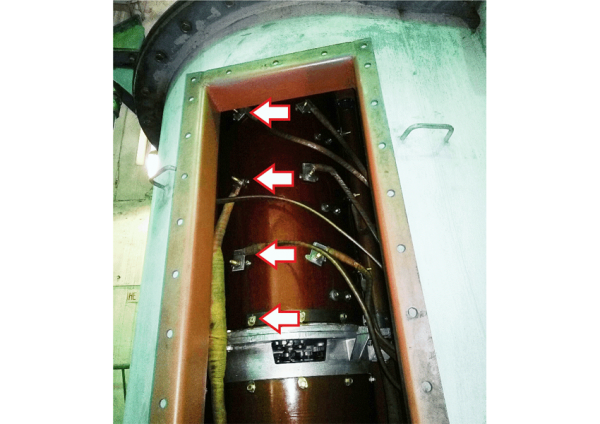

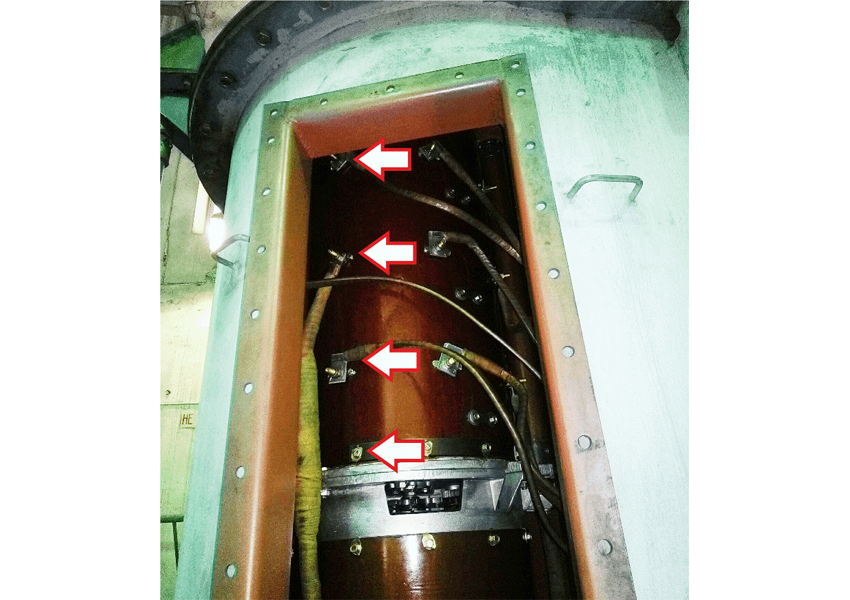

Рис. 2. Точки подключения кабелей ПКР-2 (ПКР-2М) к контактору устройства РПН типа РНТА 35/320

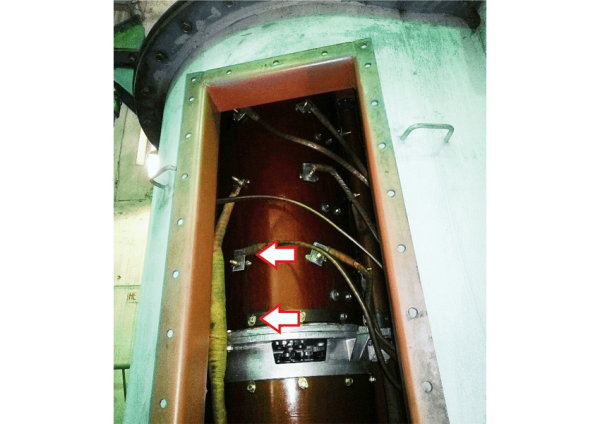

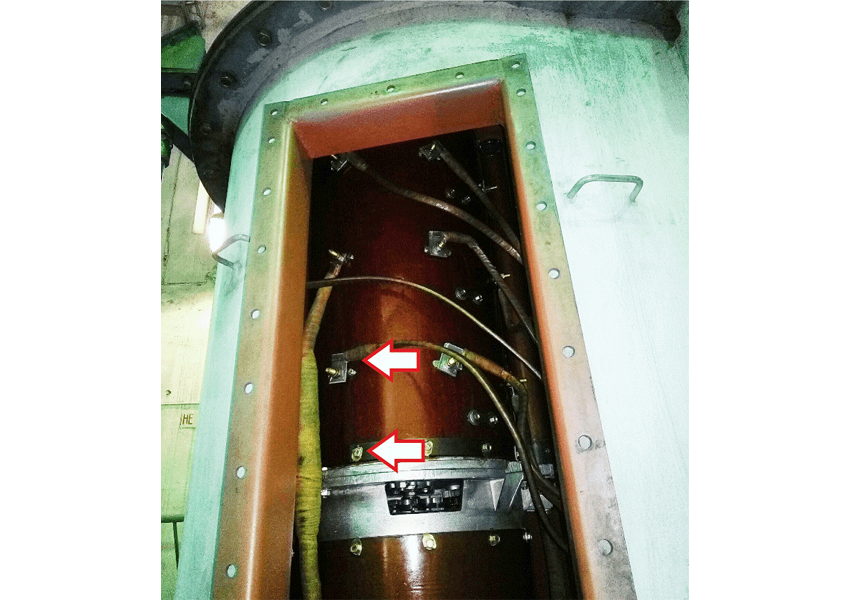

Рис. 3. Точки подключения кабелей МИКО-8 к контактору устройства РПН типа РНТА 35/320

Для снятия осциллограммы переключения контактора устройства РПН типа РНТА извлеченного из бака трансформатора  группы контактов, относящихся к одним и тем же фазам следует в соответствии с рисунком 4 соединить медным проводом, сечением не мене 1,5 мм², имитируя их  подключение к отводам обмотки трансформатора. Точки подключения измерительных кабелей приборов остаются теме же самыми, что и при подключении к контактору через боковой люк трансформатора.

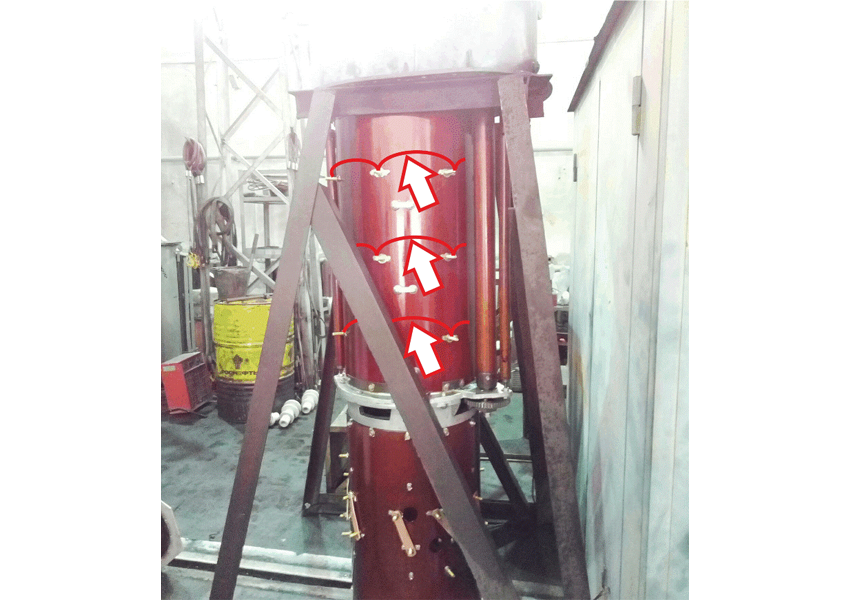

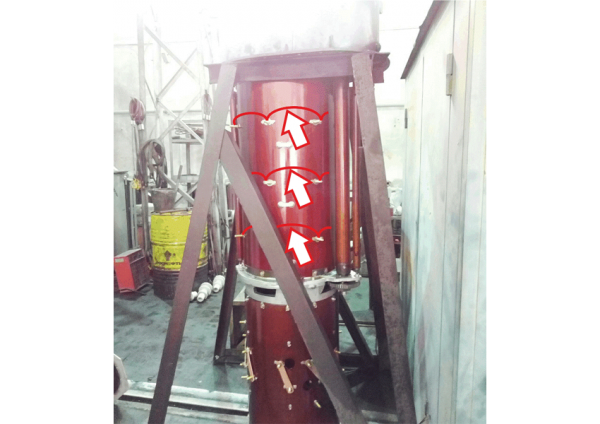

Рис. 4. Точки закорачивания контактов устройства РПН типа РНТА 35/320

Выводы. Не смотря на существенное отличие принципа действия устройств РПН типа РС3/РС4  от принципа действия  устройств РПН типа РНОА/РНТА снятие осциллограмм переключения контактора приборами ПКР-2М  и МИКО-8 каких-либо проблем не вызывает. При этом, не смотря на различные физические явления, используемые приборами при разборном и  безразборном методе снятия осциллограмм, а так же различные принципы их измерения, заложенные в приборах ПКР-2М и МИКО-8 каких-либо существенных отличий результатов измерений нет, что говорить об их  равноценности при снятии осциллограмм.

Для помощи в выборе того или иного прибора в таблице приведено сравнение потребительских свойств приборов МИКО-8, ПКР-2 и ПКР-2М.

Потребительское свойство	Приборы производства компании "СКБ ЭП"
	МИКО-8	ПКР-2	ПКР-2М
Измерение электрического сопротивления обмоток
Возможность снятия осциллограммы переключения контактора при прямом подключении к контактам контактора
Возможность снятия осциллограммы при помощи метода DRM
Количество фаз по которым одновременно снимаются осциллограммы	1	3	3
Возможность снятия круговой диаграммы устройства РПН
Питание от сети
Питание от встроенного аккумулятора
Питание от внешнего аккумулятора, например, автомобильного

Представленный материал информационно-аналитический, не носит рекламный характер и не призывает к действию. Сведения предназначены для информирования пользователей сайта www.skbpribor.ru о продукте производителя.
