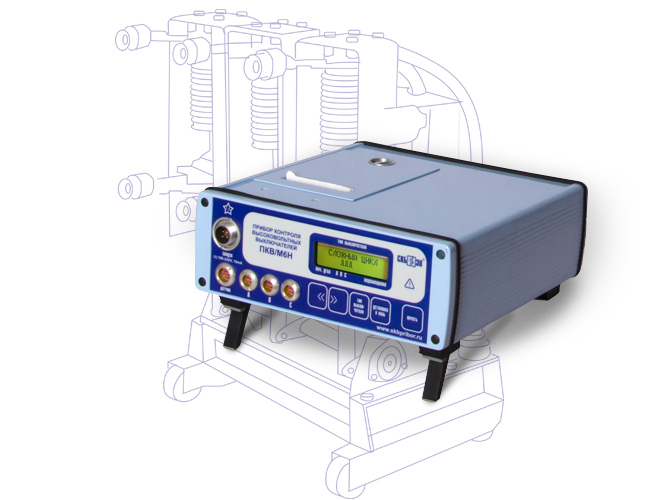

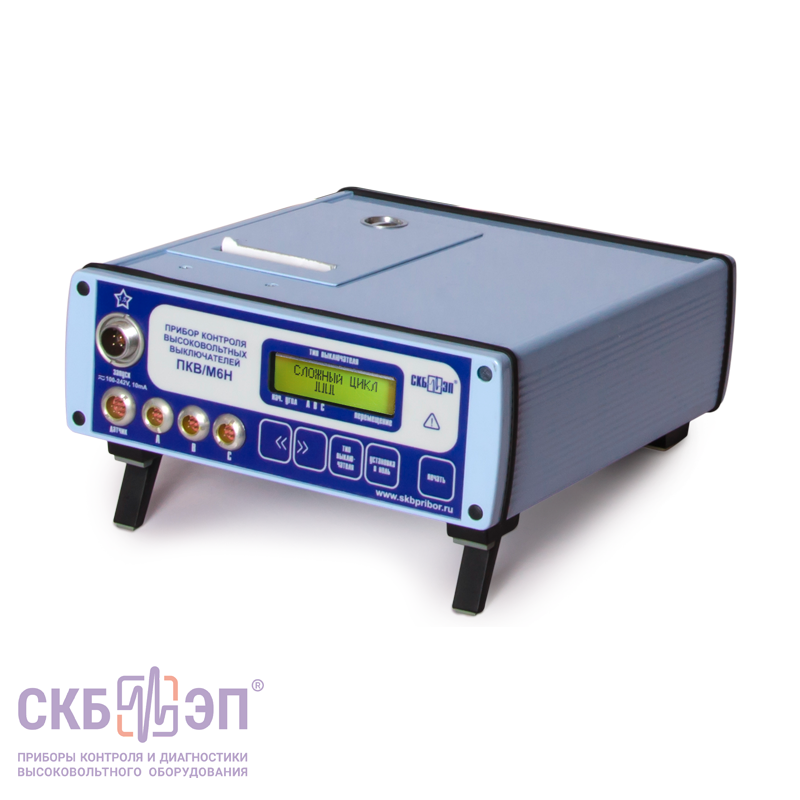

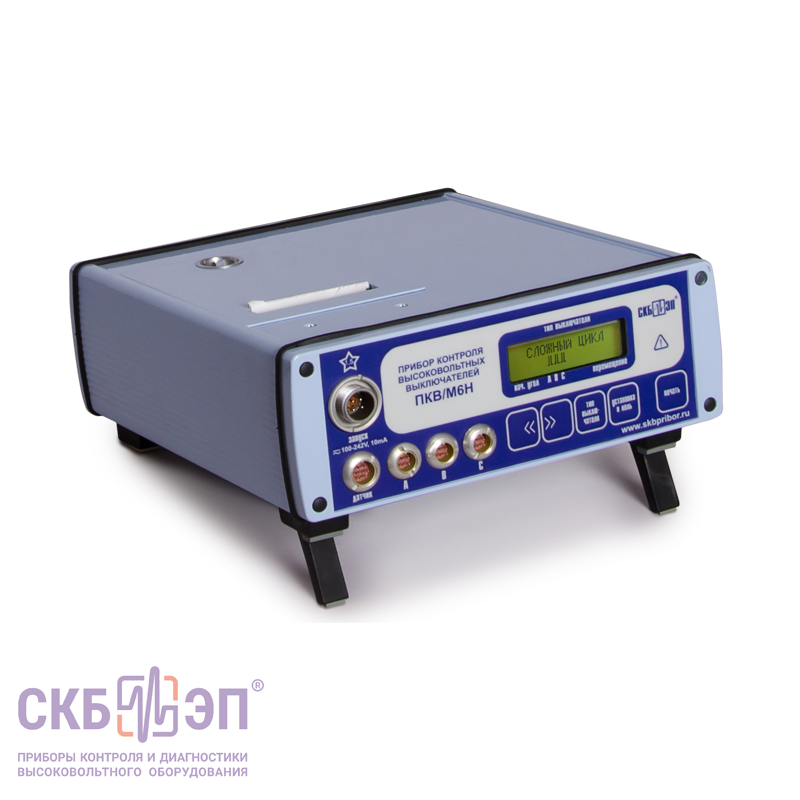

Прибор контроля высоковольтных выключателей ПКВ/М6Н облегченная комплектация

Сертификаты

  • Соответствует требованиям безопасности
  • Внесен в Госреестр РФ
  • Внесен в Госреестр Украины
  • Внесен в Госреестр Республики Казахстан
  • Внесен в Госреестр Республики Беларусь
  • Внесен в Госреестр Киргизской Республики
  • Соответствует требованиям Таможенного союза или Евразийского экономического союза
  • Внесен в Реестр инновационных продуктов, рекомендованных к использованию в РФ
  • Разрешение о применении в электроустановках РЖД

Контроль технического состояния высоковольтных выключателей до 3-х разрывов

Подробнее

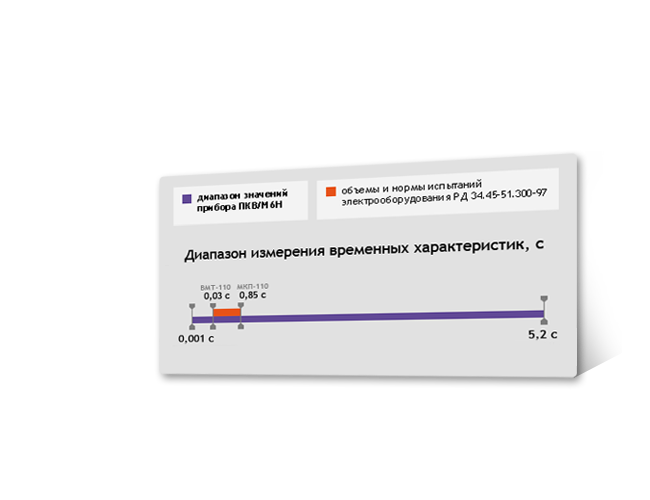

Достаточный диапазон измерений интервалов времени (до 5,2 с) перекрывает потребность контроля большинства выключателей

Подробнее

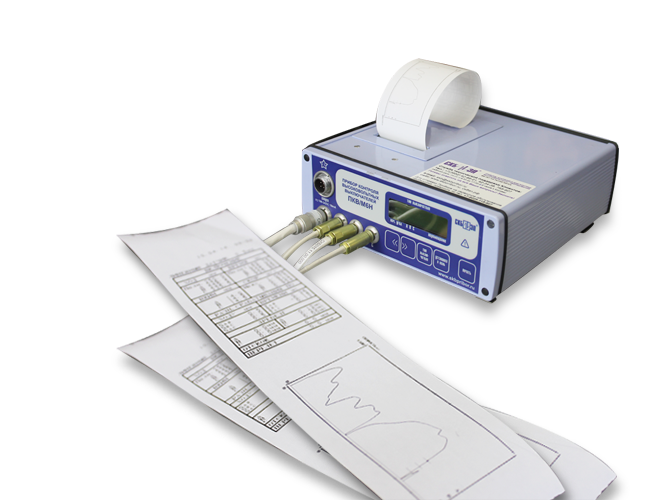

Встроенный термопринтер существенно упрощает обращение с прибором и повышающий оперативность контроля

Подробнее

Таблица измеренных и автоматических расчетов технических характеристик высоковольтных выключателей

Подробнее

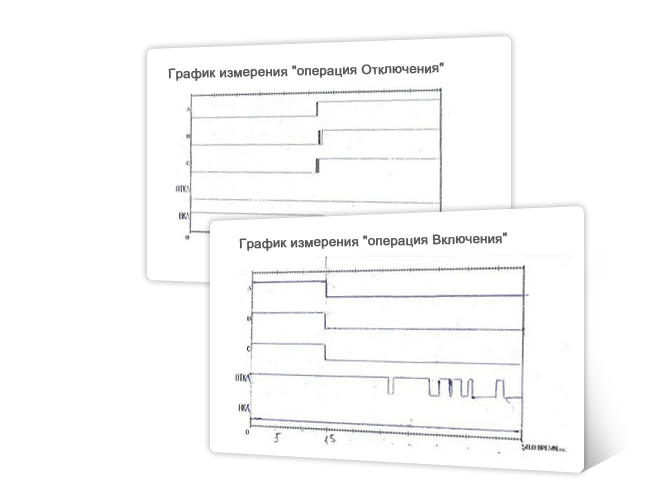

Автоматическое построение графиков состояния полюсов в процессе коммутации

Подробнее

Проверка высоковольтных выключателей в простых и сложных циклах

Подробнее

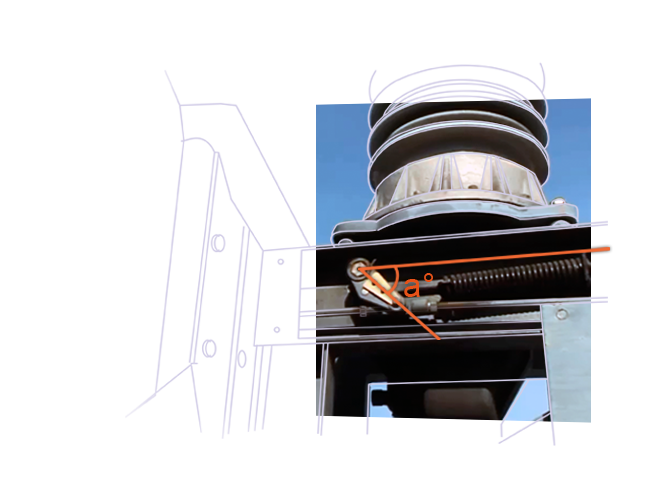

Специальный режим Линейка/Угломер, который облегчает регулировку выключателя

Подробнее

Мобилен и прост в эксплуатации

Подробнее

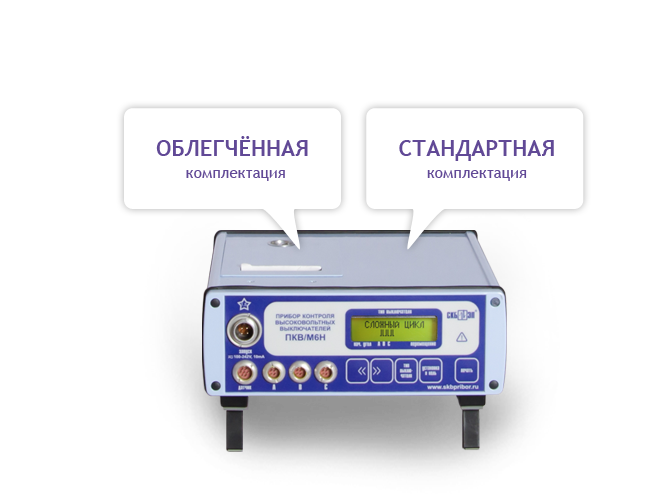

Доступен в двух комплектациях: стандартная и облегченная

Подробнее

Прибор обеспечивает контроль параметров времени подвижных частей масляных, вакуумных и электромагнитных выключателей советского, российского и зарубежного производства, а также отделителей и короткозамыкателей.

Для вакуумных и элегазовых выключателей, в соответствии со многими инструкциями заводов-производителей, в процессе эксплуатации требуется проводить контроль только временных характеристик, а у отдельных марок  скорость движения подвижных контактов может нормироваться косвенным образом – по времени прохождения контрольного участка хода. Такие выключатели комплектуются специальным устройством (входит в комплект ЗИП выключателя) для контроля времени прохождения контрольного участка хода (изолированный участок) во время динамического включения и отключения выключателя. При этом специальное устройство подключается к каналу «С» прибора ПКВ/М6Н в облегченной комплектации, который автоматически определяет время прохождения изолированного участка хода.

Говоря о параметрах хода, у некоторых марок вакуумных выключателей параметры подвижных контактов, изоляционной тяги, поджима контактов, износа контактов  нормируются для статических положений выключателя и определяются с помощью измерительного инструмента, указанного в руководстве по эксплуатации выключателя (штангенциркуль, линейка и т.д.). Контроль этих параметров штатными средствами контроля не вызывает затруднений при эксплуатации выключателей и особой необходимости контроля этих параметров в динамике, используя прибор ПКВ/М6Н в облегченной комплектации, нет.

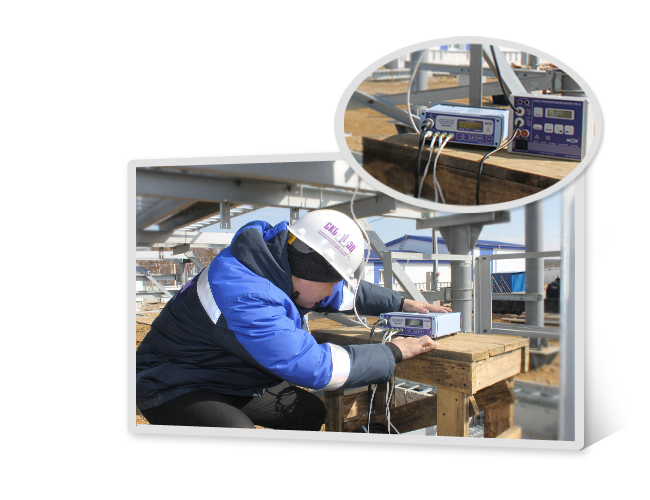

При проведении монтажных и наладочных работ желательно тратить минимум затрат времени не только на настройку прибора, но и на составление протоколов испытаний.

ПКВ/М6Н в облегченной комплектации позволяет получить готовый протокол по окончании измерения, который распечатывается встроенным термопринтером, при этом печать результатов измерения можно повторять необходимое количество раз.

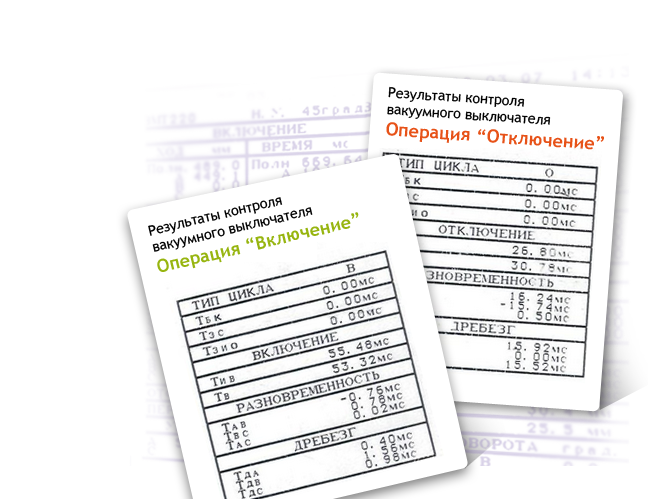

Результаты измерений содержат таблицу измеренных и рассчитанных параметров, а также графики состояния полюсов в процессе коммутации.

ПКВ/М6Н в облегченной комплектации не содержит в своем комплекте измерительных датчиков линейных и/или угловых перемещений, поэтому распечатываемый протокол измерений содержит данные по параметрам времени: полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени.

В результате диагностики, например, вакуумного выключателя прибором ПКВ/М6Н в облегченной комплектации мы получаем результаты измерений в табличном представлении с фиксированием основных критериев и графическое представление.

Например, на графике измерения в операции "О" прибор отразил неисправность - всплеск (красное выделение), который свидетельствуют о том, что произошло повторное включение или контакты дугогасительной камеры вновь замкнулись. В конкретном примере, причиной этому стала неправильная настройка буфера отключения выключателя ВВТЭ-10.

Существует два способа задания простых операций и сложных циклов: с пульта подстанции (от диспетчерского пункта) и с помощью дополнительной приставки к прибору - пульта управления выключателем.

После проведения измерений ПКВ/М6Н в облегченной комплектации автоматически распознает и рассчитывает значения параметров для простых операций и сложных циклов, но для их задания необходимо использовать внешнюю коммутационную аппаратуру, например, такую, как ПУВ-10, который предназначен для проведения испытаний и проверок высоковольтных выключателей с приводами постоянного и переменного тока (рабочий ток 10 А).

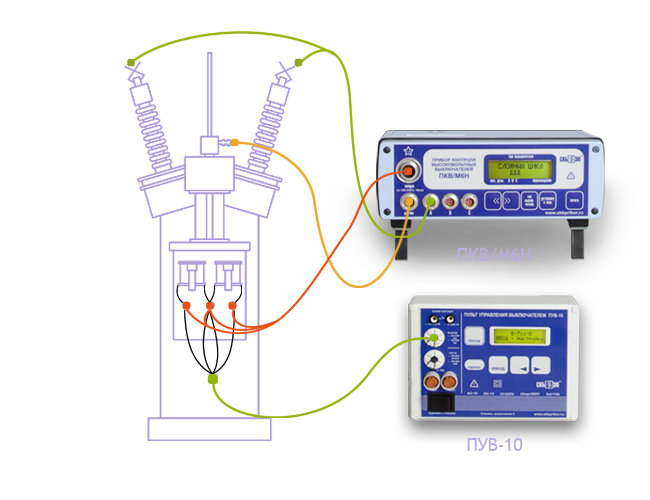

Нередко требуется проверить выключатель, проводя его включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М6Н предусмотрен режим Линейка/Угломер, который позволяет проводить измерение линейных перемещений или углов, в зависимости от выбранного датчика с одновременным определением положения контактов.

Прибор в реальном времени показывает значение хода выключателя (либо угол поворота вала) и состояние контактов (замкнуто/разомкнуто).

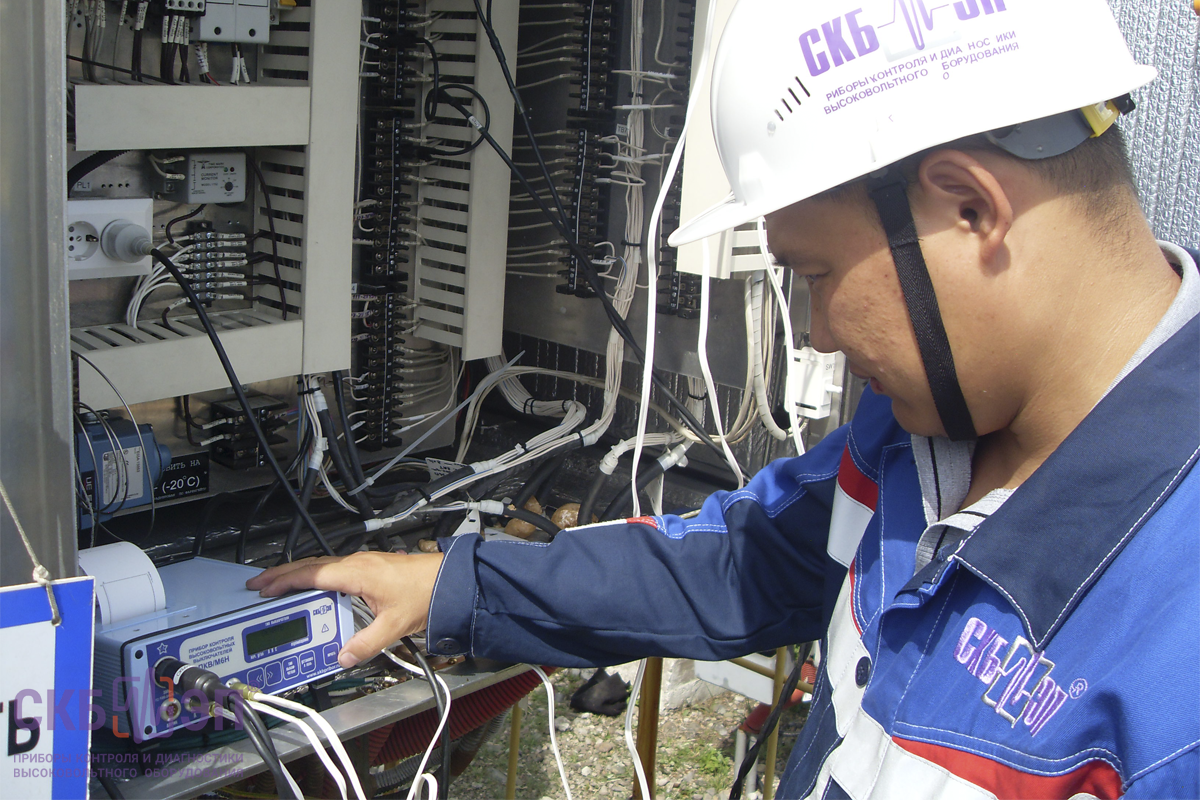

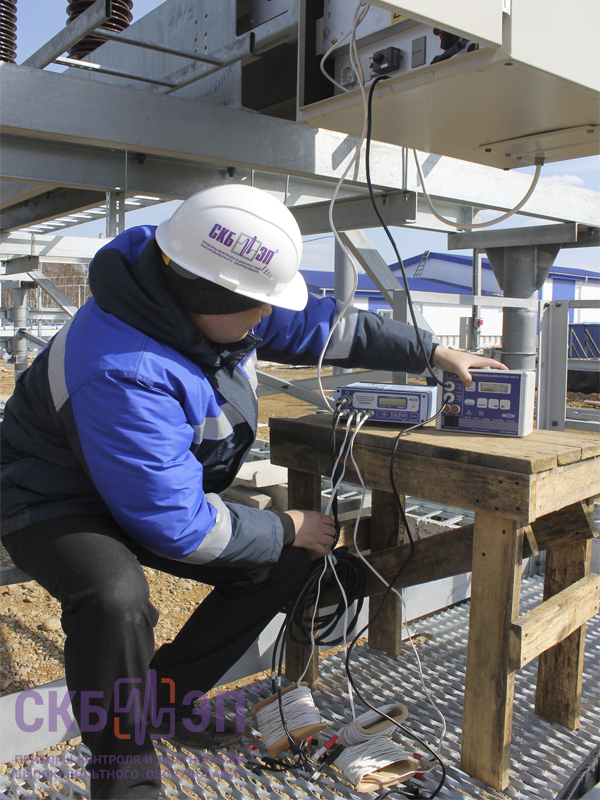

Нередко для монтажа и наладки персоналу организаций приходится выезжать с оборудованием в дальние командировки. Здесь вполне обосновано требование к мобильности и массогабаритным показателям прибора. Вес самого прибора всего 3 кг, а с комплектом кабелей и крепежных приспособлений не более 7 кг, к тому же ПКВ/М6Н достаточно прост в работе, что не раз отмечалось пользователями.

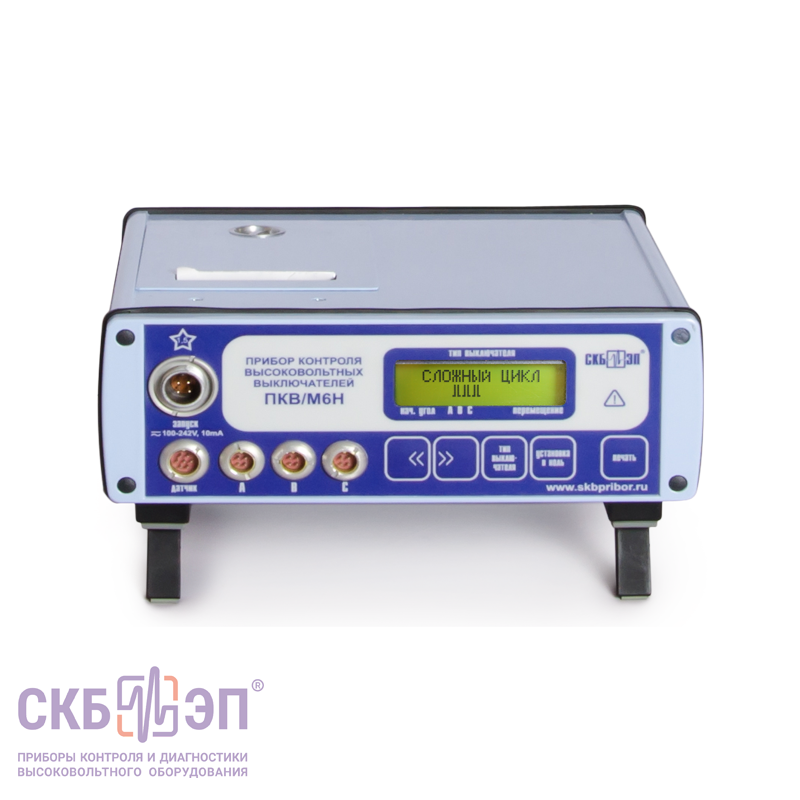

  ПКВ/М6Н
стандартная комплектация
ПКВ/М6Н
облегченная комплектация
Количество измерительных датчиков в комплекте 2 отсутствуют
Контролируемые характеристики время, ход и скорость время
Характеристики Значение
Количество каналов контроля контактов выключателя 3
Диапазон измерения и регистрации временных интервалов 0,002 ÷ 5,2 c
Точность ±10-4[1 + tx] c,
где tx - измеряемый интервал времени, c
Потребляемая мощность < 20 Вт
Питание (сетевое напряжение)
Примечание: Для питания привода высоковольтного выключателя, который работает на постоянном токе, используется переходник кабеля питания - по заказу
~ 100-242 В, 50 Гц
= 100-340 В
Габариты 213х232х89 мм
Масса прибора 3 кг
Защита от окружающей среды IP20
Диапазон температуры при работе с прибором от -20 °C до +45 °C
Гарантийный период 3 года
Межповерочный период 3 года
Межкалибровочный период 3 года
Язык интерфейса и руководства пользователя Русский

Стандартная комплектация

Фото Наименование, Индекс Применение
Измерительный блок ПКВ/М6Н
  • Измерительный блок ПКВ/М6Н
  • СКБ015.00.00.000
  • Измерительный блок ПКВ/М6Н
  • СКБ015.00.00.000

Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей.

Кабели полюсов. Полюс А, В, С
  • Кабели полюсов. Полюс А, В, С
  • СКБ015.11.00.000/-01/-02
  • Кабели полюсов. Полюс А, В, С
  • СКБ015.11.00.000/-01/-02

Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. Длина 11м.

Кабель дистанционного пуска
  • Кабель дистанционного пуска
  • СКБ015.13.00.000
  • Кабель дистанционного пуска
  • СКБ015.13.00.000

Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м.

Бумага для касс
  • Бумага для касс
  • Бумага для касс

Термолента. Длина 57/40м

Кабель сетевой
  • Кабель сетевой
  • СКБ018.09.00.000
  • Кабель сетевой
  • СКБ018.09.00.000

Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м.

Наконечники под винт М5<br>(4 шт.)
  • Наконечники под винт М5
    (4 шт.)
  • СКБ021.26.00.003
  • Наконечники под винт М5
    (4 шт.)
  • СКБ021.26.00.003

Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.

Предохранители ВП2Б-1В-2A<br>(2 шт.)
  • Предохранители ВП2Б-1В-2A
    (2 шт.)
  • Предохранители ВП2Б-1В-2A
    (2 шт.)

Для защиты источника питания.

Сумка для прибора и комплектующих
  • Сумка для прибора и комплектующих
  • СКБ126.06.00.000
  • Сумка для прибора и комплектующих
  • СКБ126.06.00.000

Дополнительная комплектация (по заказу)

Фото Наименование, Индекс Применение
Переходник к кабелю питания
  • Переходник к кабелю питания
  • СКБ010.25.00.000/-01/-02
  • Переходник к кабелю питания
  • СКБ010.25.00.000/-01/-02

Переходник с выпрямителем до 32А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС.

В случае приобретения прибора с одним из пультом управления группы ПУВ данный переходник необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске.
По заказу длина 2м, 5м, 10м.

Штанга-манипулятор
  • Штанга-манипулятор
  • СКБ110.41.00.000
    СКБ110.41.00.000-01
    СКБ110.41.00.000-02
  • Штанга-манипулятор
  • СКБ110.41.00.000
    СКБ110.41.00.000-01
    СКБ110.41.00.000-02

Штанга-манипулятор предназначена для присоединения кабелей полюсов с земли/с крышки бака к вводам высоковольтных выключателей, без применения лестниц и подъемников.

Комплектуется зажимом с токовым и потенциальным контактами соединенными измерительной площадкой. К площадке с земли/ с крышки бака присоединяются измерительные кабели.

  • Штанга-манипулятор для оборудования до 35кВ (Длина 2,2 м);
  • Штанга-манипулятор для оборудования до 110кВ (Длина 3,7 м);
  • Штанга-манипулятор для оборудования до 220кВ (Длина 5,1 м).

Рекомендованное оборудование к совместному применению

Фото Наименование, Индекс Применение
Пульт управления приводом выключателя ПУВ-10
  • Пульт управления приводом выключателя ПУВ-10
  • СКБ016.00.00.000
  • Пульт управления приводом выключателя ПУВ-10
  • СКБ016.00.00.000

Предназначен для проведения испытаний и проверок высоковольтных выключателей в простых и сложных циклах с приводами постоянного и переменного тока. Рабочий ток 10А.

ПУВ-регулятор
  • ПУВ-регулятор
  • СКБ027.00.00.000
  • ПУВ-регулятор
  • СКБ027.00.00.000

Предназначен для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.

Доукомлектации до стандартной комплектации

Фото Наименование, Индекс Применение
Датчик линейного перемещения ДП12
  • Датчик линейного перемещения ДП12
  • СКБ012.00.00.000-02
  • Датчик линейного перемещения ДП12
  • СКБ012.00.00.000-02

Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 0÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем.

Стержень измерительный с футляром
  • Стержень измерительный с футляром
  • СКБ010.15.00.000/-01/-02
  • Стержень измерительный с футляром
  • СКБ010.15.00.000/-01/-02

Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
По заказу длина 700мм., 550мм. и 1000мм.

Датчик углового перемещения ДП21
  • Датчик углового перемещения ДП21
  • СКБ009.00.00.000
  • Датчик углового перемещения ДП21
  • СКБ009.00.00.000

Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°.

Комплект крепежных приспособлений для выключателей российского производства
  • Комплект крепежных приспособлений для выключателей российского производства
  • Комплект крепежных приспособлений для выключателей российского производства

Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.).

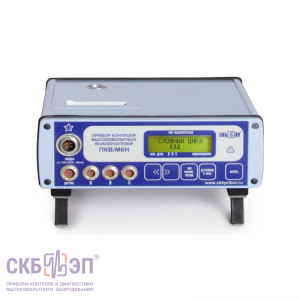

ПКВ/М6Н в облегченной комплектации
ПКВ/М6Н в стандартной комплектации и микроомметр МИКО-1
  • Открыть оригинал

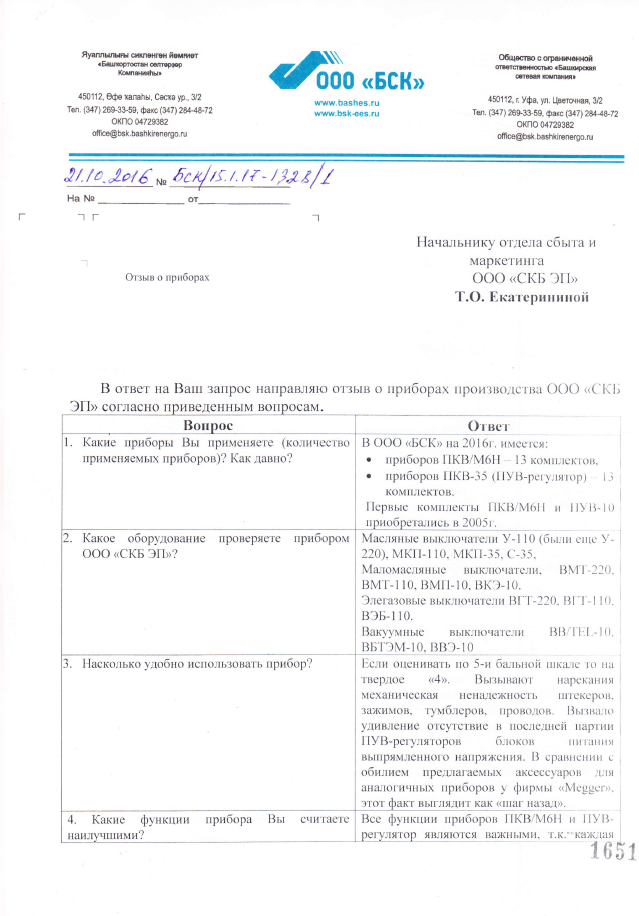

    ООО "Башкирская сетевая компания"

    В ООО "БСК" имеется 13 комплектов приборов ПКВ/М6Н и 13 комплектов приборов ПУВ-регулятор (первые комплекты приобретались в 2005г.).

    Приборами ПКВ/М6Н и ПУВ-регулятор в компании ООО "БСК" проверяют техническое состояние масляных выключателей У-110 (были еще У-220), МКП-110, МКП-35, С-35; маломасляные выключатели ВМТ-220, ВМТ-110, ВМП-10, ВКЭ-10; элегазовые выключатели ВГТ-220, ВГТ-110, ВЭБ-110; вакуумные выключатели BB/TEL-10, ВБТЭМ-10, ВВЭ-10.

    Что касается удобства использования приборов, если оценивать по 5-ти бальной шкале, то на твердое "4". Говоря об функционале приборов, можно отметить, то что каждая функция ПКВ/М6Н и ПУВ-регулятора важная и необходима для измерения параметров (характеристик) выключателя согласно РД 34.45-51.300-97.

    С помощью приборов ПКВ/М6Н и ПУВ-регулятора были выявлены отклонения от нормированных значений у всех вышеуказанных выключателей. Наиболее часто встречающиеся - отклонение хода подвижных частей выключателя и минимальное напряжение срабатывания электромагнитов. С 2005г. количество выявленных отклонений параметров (характеристик) выключателей исчисляется десятками. Многие неисправности устранились в процессе измерений и в журналы ремонтов не попадали.

    Безусловно, ООО "БСК" рекомендует коллегам по энергосистеме РФ приборы контроля выключателей производства ООО "СКБ ЭП". Нас устраивает приемлемое качество, недорогая стоимость и хороший ремонтный сервис.

    Р.А. Нурлыгаянов
    Главный инженер

  • Открыть оригинал

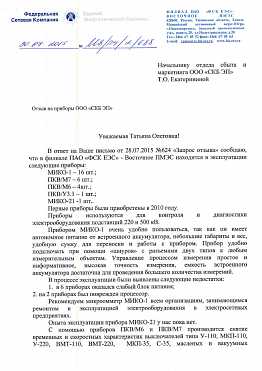

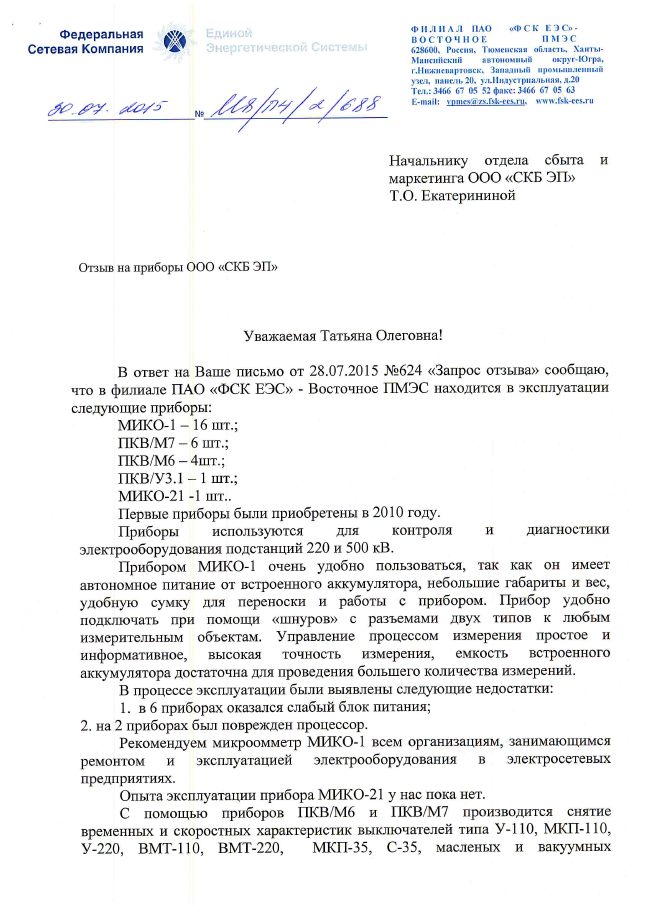

    Филиал ПАО "ФСК ЕЭС" - "Восточное ПМЭС"

    "В филиале ПАО "ФСК ЕЭС" - Восточное ПМЭС находятся в эксплуатации следующие приборы: МИКО-1 (16 шт.), ПКВ/М7 (6 шт.), ПКВ/М6Н (4 шт.), ПКВ/У3.1 и МИКО-21.

    Первые приборы были приобретены в 2010 году. Приборы используются для контроля и диагностики электрооборудования подстанций 220 и 500 кВ.

    Прибором МИКО-1 очень удобно пользоваться, так как он имеет автономное питание от встроенного аккумулятора, небольшие габориты и вес, удобную сумку для переноски и работы с прибором. Прибор удобно подключать при помощи "шнуров" с разъемами двух типов к любым измерительным объектам. Управление процессом измерения простое и информативное, высокая точность измерения, емкость встроенного аккумулятора достаточна для проведения большого количества измерений.

    С помощью приборов ПКВ\М6Н и ПКВ/М7 производится снятие временных и скоростных характеристик выключателей типа У-110, МКП-110, У-220, ВМТ-110, ВМТ-220, МКП-35, С-35, масляных и вакуумных выключателей 6-10 кВ. Процесс подключения и проведения диагностики максимально прост.

    Рекомендуем микроомметр МИКО-1, приборы ПКВ/М6Н и ПКВ/М7 всем организациям, занимающимся ремонтом и эксплуатацией электрооборудования в электросетевых предприятиях".

  • Открыть оригинал

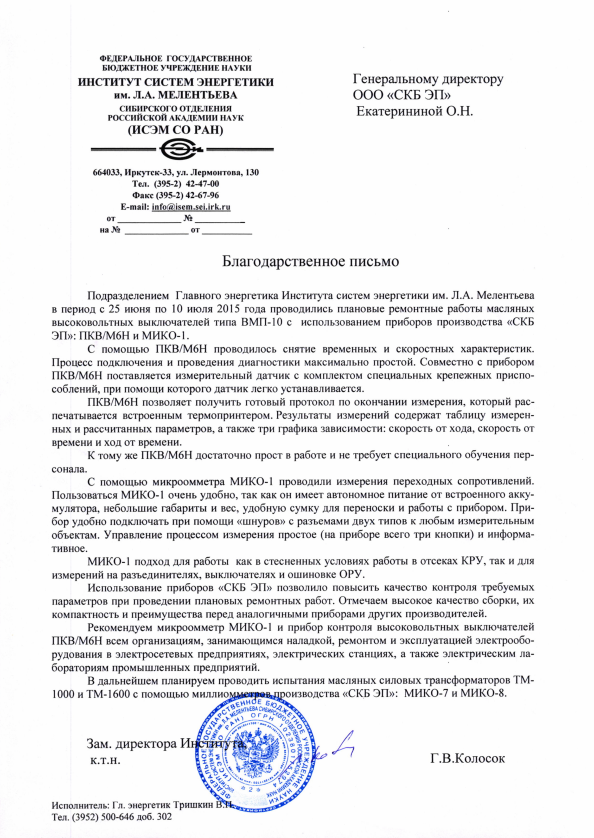

    ИСЭМ СО РАН - Институт Систем Энергетики им. Л.А. Мелентьева Сибирского отделения Российской академии наук

    Подразделением Главного энергетика Института систем энергетики им. Л.А. Мелентьева в период с 25 июня по 10 июля 2015 года проводились плановые ремонтные работы масляных высоковольтных выключателей типа ВМП-10 с использованием приборов производства "СКБ ЭП": ПКВ/М6Н и МИКО-1.

    С помощью ПКВ/М6Н проводилось снятие временных и скоростных характеристик. Процесс подключения и проведения диагностики максимально простой.С помощью ПКВ/М6Н проводилось снятие временных и скоростных характеристик. Процесс подключения и проведения диагностики максимально простой. Совместно с прибором ПКВ/М6Н поставляется измерительный датчик с комплектом специальных крепежных приспособлений, при помощи которого датчик легко устанавливается. К тому же ПКВ/М6Н достаточно прост в работе и не требует специального обучения персонала.

    С помощью микроомметра МИКО-1 проводили измерения переходных сопротивлений. Пользоваться МИКО-1 очень удобно, так как он имеет автономное питание от встроенного аккумулятора, небольшие габариты и вес, удобную сумку для переноски и работы с прибором. Прибор удобно подключать при помощи «шнуров» с разъемами двух типов к любым измерительным объектам. Управление процессом измерения простое (на приборе всего три кнопки) и информативное.

    Рекомендуем микроомметр МИКО-1 и прибор контроля высоковольтных выключателей ПКВ/М6Н всем организациям, занимающимся наладкой, ремонтом и эксплуатацией электрооборудования в электросетевых предприятиях, электрических станциях, а также электрическим лабораториям промышленных предприятий.

  • Открыть оригинал

    ОАО "ИЭСК" "Южные электрические сети"

    "Филиал ОАО "ИЭСК" Южные электрически есети Сл. ПС УРО использует прибор ПКВ/М6Н (с 2006 г.) совместно с прибором ПУВ-10 (с 2010 г.). Работы с их применением производятся на включателях 6-220 кВ, таких как: ВК(Э)-10, ВМП(Э)(П)-10, ВМУЭ-35, С-35, ВМТ-110, У-220 и других.

    Использование приборов позволяет работникам нашего предприятия проводить оценку состояния выключателей в т.ч. без разборки. Графическое представление характеристик наглядно демонстрируют параметры и динамику работы узлов выключателей.

    Мы считаем, что выпускаемая продукция ООО "СКБ ЭП" удобна в использовании, современна и необходима для предприятий выполняющих ремонты и диагностику высоковольтного оборудования".

  • Открыть оригинал

    ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш"

    "Наше предприятие имеет положительный опыт использования приборов контроля выключателей (ПКВ) производства ООО "СКБ ЭП". Эти приборы неплохо зарекомендовали себя как функциональное, удобное в использовании и надежное оборудование.

    В настоящее время мы применяем ПКВ для контроля механических характеристик серийно выпускаемых элегазовых выключателей (серии ВГБ-35; ВГТ-35, 110 и 220; ВЭБ-110 и 220, ВГГ-330 и 750; ВГК-500) при выполнении приемо-сдаточных испытаний перед отгрузкой, наладочных работ и контрольных испытаний перед вводом в эксплуатацию.

    Кроме того эти приборы используются нашим предприятием при проведении исследовательских, типовых и квалификационных испытаний вновь разрабатываемых изделий новой техники на соответствие требованиям действующих отечественных и зарубежных стандартов".

  • Открыть оригинал

    Филиал ОАО "МРСК Центра" "Тверьэнерго"

    "Прибор ПКВ/М6Н применяется с 2008 года. Производились измерения параметров времени, скорости и хода выключателей марки МКП-35/110 кВ; ВГТ-110кВ; ВМТ-110 кВ; ВЭБ-110кВ; ВБЭ-35 кВ; ВТ-35 кВ; ВМ-35 кВ; С-35 кВ; ВК-10 кВ; ВМП(э)(п)-10 кВ и др.

    Совместное применение приборов; ПКВ/М6Н и ПУВ-10 позволяет задавать все возможные операции и сложные циклы (О-В, В-О, О-В-О и т.п.). Приборы просты и удобны в использовании, для работы данными приборами не требуется высокая квалификация персонала.

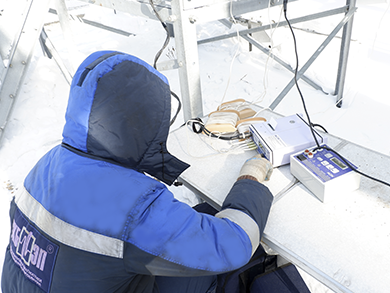

    Эксплуатация приборов возможна и при низких температурах наружного воздуха. Немаловажным преимуществом также является небольшие габариты и малый вес приборов".

  • Открыть оригинал

    Центральный филиал ОАО "Главсетьсервис ЕНЭС" Вологоское ПТОиР ЕНЭС

    "Наше предприятие активно использует прибор контроля высоковольтных выключателей ПКВ/У3.1 с момента его приобретения в июле 2008 года. За этот период были проверены выключатели, которые установлены на подстанциях Федеральной Сетевой Компании в зоне обслуживания Вологодского предприятия электрических сетей следующих типов: ВВБ-220, HPL-220, У-110, МКП-110.

    При необходимости приобретения данного прибора нами был учтён положительный опыт применения приборов контроля высоковольтных выключателей более ранних модификаций (ПКВ/М5, ПКВ/М5Н, ПКВ/М6Н).

    Использование прибора ПКВ/У3.1 позволяет нам сократить время на проведение ремонтов высоковольтных выключателей, а также повысить качество проводимых работ. Прибор позволяет регистрировать практически все характеристики выключателя...

    "К основным преимуществам прибора относятся: небольшие габариты, высокая точность измерений и универсальность по сравнению с его зарубежными аналогами; несложный метод определения зарождающихся дефектов, составление дефектов, составление дефектов ведомостей без разборки выключателя, возможность подключения прибора к компьютеру и моментального получения наглядной информации о состоянии высоковольтного оборудования".

  • Открыть оригинал

    ЕВРАЗ ОАО "Нижнетагильский металлургический комбинат"

    "Прибор ПКВ/М6Н применяется с 2006 года. Проводим проверку выключателей: ВМГ-133, ВМГ-10, ВМП-10, ВМП-10, МГГ-10, ВМТ-110. Прибор удобен в эксплуатации, к работе прибора нареканий нет.

    Функций достаточно для проведения анализа работы выключателей".

  • Открыть оригинал

    Восточный филиал ОАО "Главсетьсервис ЕНЭС"

    "Приборами ПКВ/М6Н, ПКВ/М7, ПКВ/У2, ПКВ/У3 и МИКО-1 проверяется большая номенклатура выключателей (практически все типы, имеющиеся на Дальнем Востоке). Основные типы ВВ-500Б; ВВБ-220; У-220,110; МКП-220,110,35; ВМТ-220,110; ВГТ-220,110; С-35; ВМП-10; ВМПЭ-10; МГГ-10; ВК-10; BB/TEL-10.

    Приборы удобны и относительно просты в работе".

  • Открыть оригинал

    ОАО "Электросетьсервис ЕНЭС"

    "ОАО "Электросетьсервис ЕНЭС" активно использует приборы производства ООО "СКБ ЭП" группы ПКВ начиная с 2005 года для проверки высоковольтных выключателей. Приборы очень надежны, удобны в эксплуатации и достаточно практичны. За время эксплуатации оборудование зарекомендовало себя только с лучше стороны с минимальным процентом отказов по сравнению с аналогами СОВА-2".

    Самыми наилучшими функциями и решениями находим возможность выдачи распечатки временных характеристик при осциллографировании выключателей, простота конструкции, удобство сборки схемы за счет малого количества контактных кабелей и отсутствия отдельных дополнительных блоков".
