Спасение ТМН-6300/35-У1: Как МИКО-9А помог избежать "списания"
В лабораторию компании АО "ИЭСК" для диагностики и ремонта после длительного простоя поступил силовой трансформатор ТМН-6300/35-У1. Первично специалисты лаборатории провели на нем замеры сопротивления прибором другого производителя "Аналог N" (условное название прибора), где были зафиксированы значительные отклонения в омическом сопротивлении между фаз (40%) и забраковка в испытаниях опыта холостого хода.
Задача была восстановить объект, но в ходе первых испытаний появились предпосылки в его полной неисправности с заключением о списании "на металлолом".
Специалисты АО "ИЭСК" обратились в ООО "СКБ ЭП" с просьбой поспособствовать в диагностике ТМН-6300/35-У1 с поиском возможных неисправностей миллиомметром МИКО-9А, а также с необходимостью презентовать возможности МИКО-9А в сравнении с имеющимся прибором.
Четырехканальный миллиомметр МИКО-9А предназначен для измерения сопротивления в индуктивных и безиндуктивных цепях в диапазоне 1 μΩ ÷ 30 kΩ на токе до 10А. Прибор обеспечивает высокую точность, соответствующую классу 0,1, которая сохраняется не только в лабораторных условиях, но и на подстанциях в условиях промышленных помех. Достигается это благодаря тому, что для любого сопротивления обмотки рассчитывается и задается свой максимально возможный измерительный ток, ограничиваемый только полезной мощностью прибора. Поэтому отношение полезного сигнала на обмотке к амплитуде помехи остается высоким при любом сопротивлении (Патент на изобретение "Способ измерения сопротивления постоянному току обмоток электротехнического оборудования").

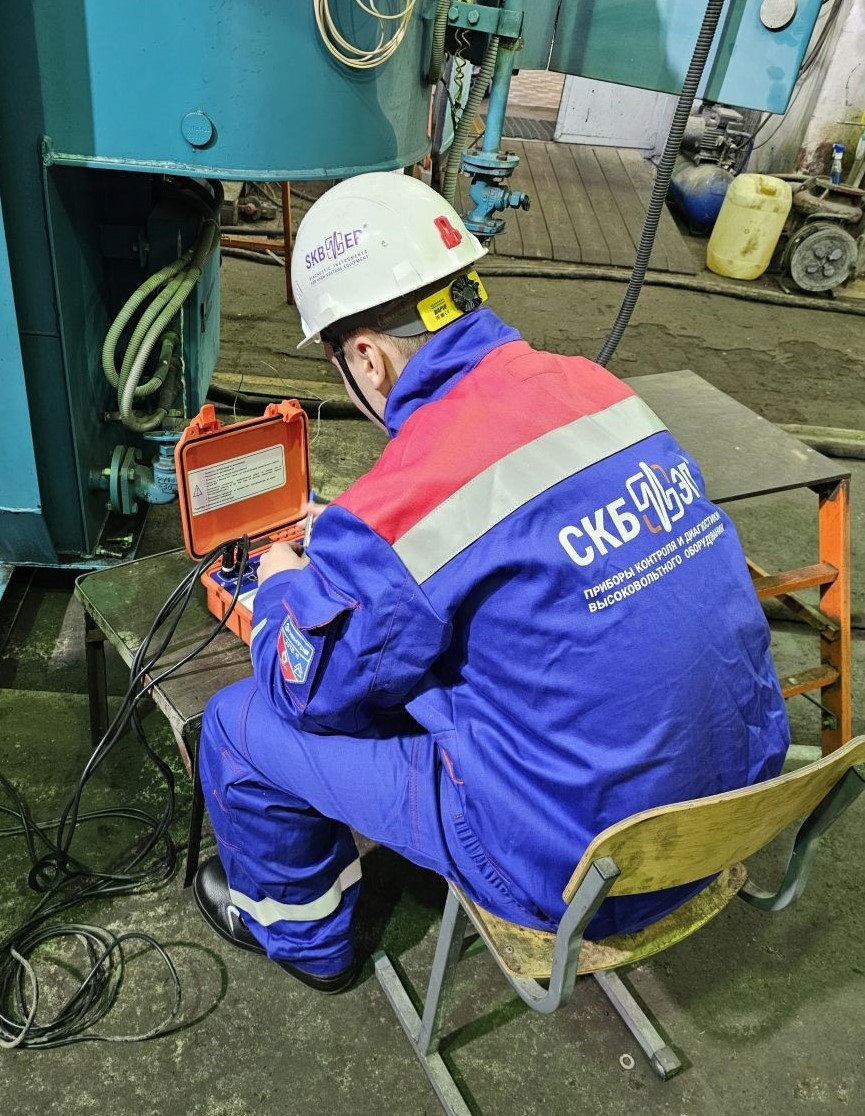

При измерении сопротивления обмоток трансформатора ТМН-6300/35-У1 прибором МИКО-9А подтвердилось наличие отклонения в омическом сопротивлении.

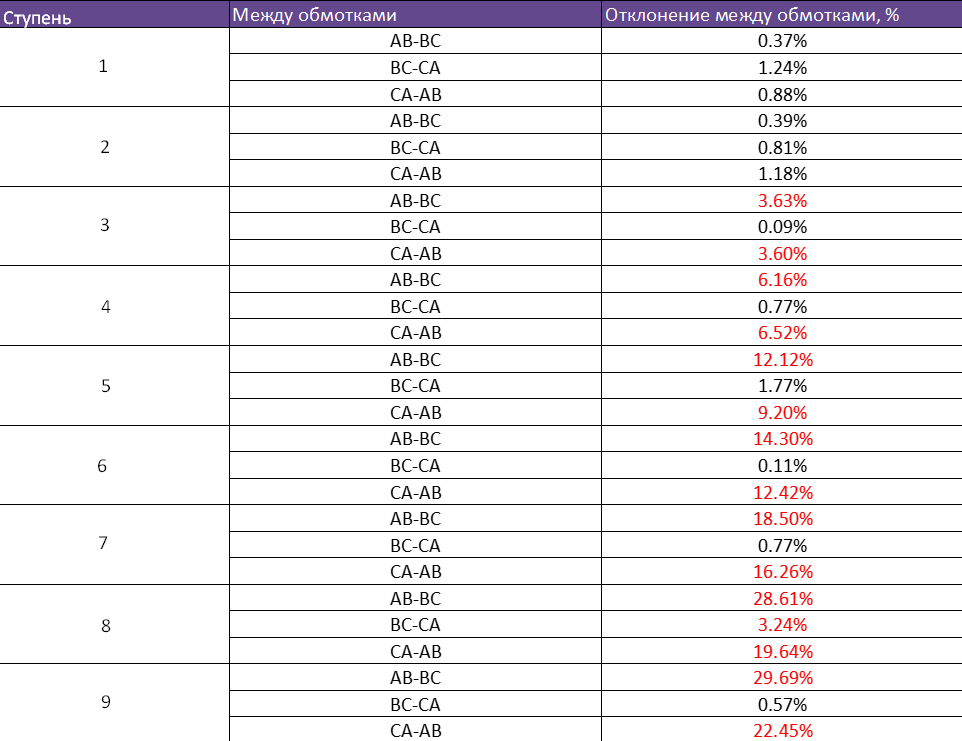

- Замеры были проведены по всем фазам и на всех положениях устройства РПН. Однако, МИКО-9А зафиксировал и автоматически рассчитал (функция авто пересчёта) отклонение сопротивления на фазах АB, BС и СА в 28%, тогда как "Аналог N" показал значения, которые при ручном пересчете составили 40%.
- Так как наличие отклонения подтвердилось и не зависело от измерительного прибора, было принято обоюдное решение - вскрыть трансформатор и изъять активную часть для поиска причины неисправности.

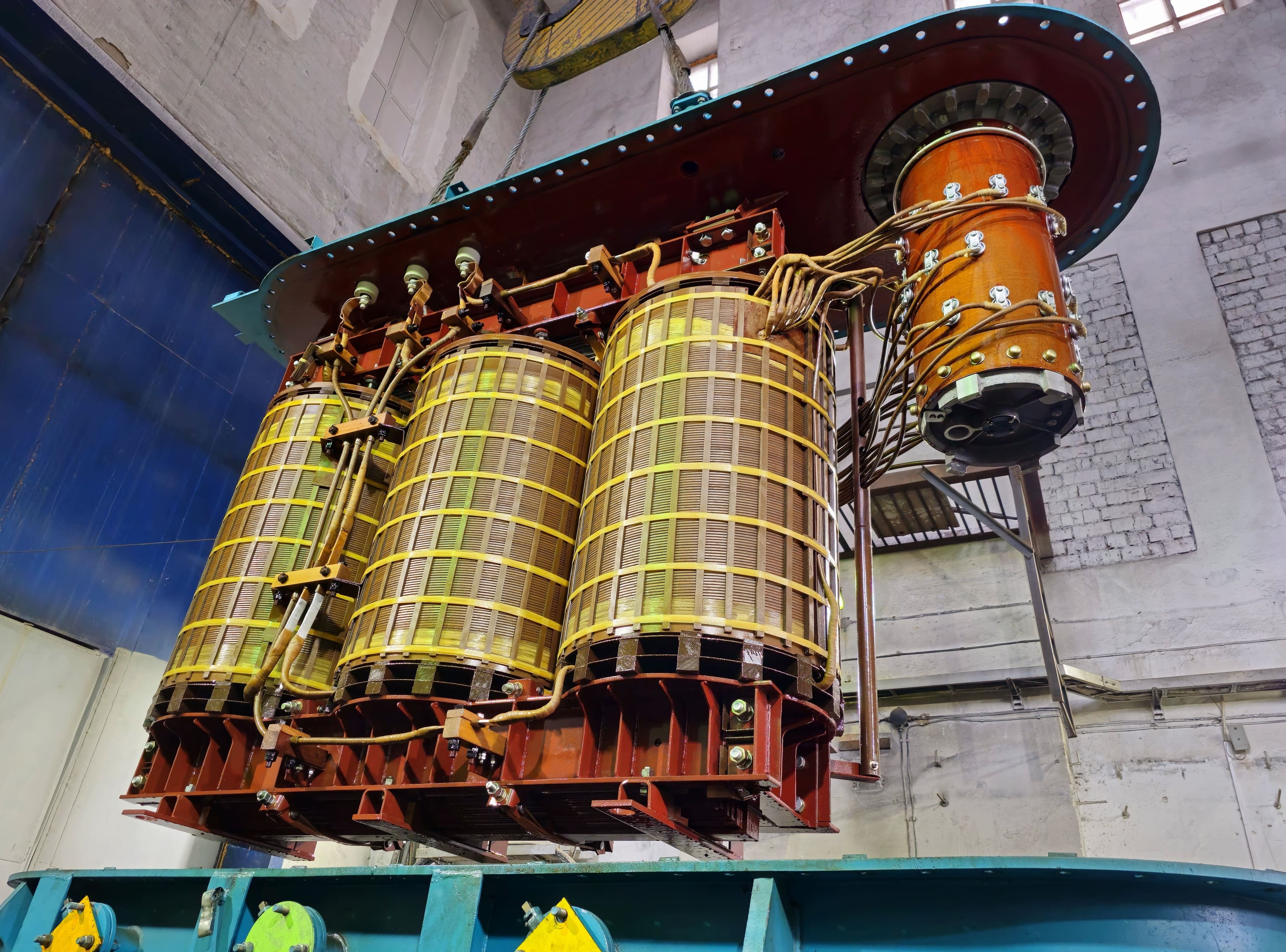

- После выемки активной части трансформатора - визуальных повреждений или отклонений не было, места нагрева не обнаружились, открученных элементов тоже. Было принято решение провести измерения омического сопротивления самих обмоток, без учета "влияния" устройства РПН, чтобы определить целостность обмоток.

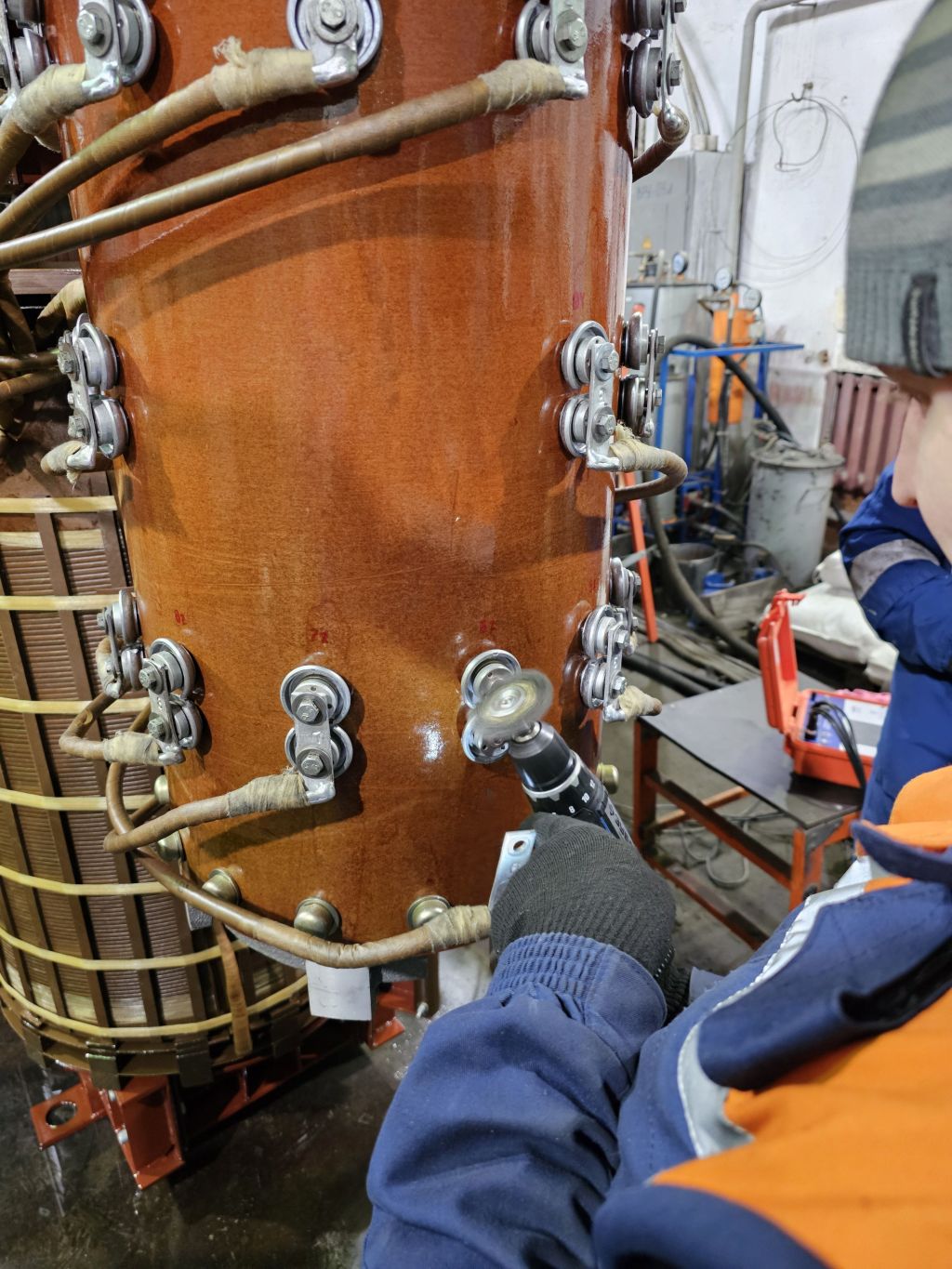

- Самой распространенной причиной неисправностей является окисление контактов, а т.к. состояние обмоток в норме, определили необходимость почистить места подключения регулировочной обмотки к устройству РПН.
- "автоматический трехфазный" режим измерения сопротивления, который заключается в последовательном автоматическом измерение по трём фазам с автоматическим остановом и индикацией результата;
- режим "двух обмоток" для быстрого и достоверного измерения сопротивления высокомощных силовых трансформаторов, в частности, с соединением вторичных обмоток в треугольник, когда использование традиционных методов не даёт стабильного результата;
- наличие "базы" встроенных объектов измерения (силовой трансформатор, трансформатор тока, трансформатор напряжения, резистивный объект, генератор и т.д.) для учета специфических особенностей перед измерением и систематизации данных в архиве;
- режим "DRM-тест" для экспресс-проверки технического состояния контактора устройства РПН без его вскрытия, путем подключения к вводам трансформатора.
- режим "испытания на нагрев" или "тест охлаждения". Порядок испытаний и правила обработки результатов соответствуют требованиям п.2. ГОСТ 3484.2-88 "Трансформаторы силовые. Испытания на нагрев";
- режим "размагничивание", который реализован соответствии ГОСТ 3484.1-88. Пользователь может работать, как в полностью автоматическом режиме, так и в ручном режиме с изменением шага измерения тока до 1% (при этом, соответственно, увеличивается полное время размагничивания).
-
повысить производительность проведения обследовании силового трансформатора;
-
благодаря многоканальности, повысить точность измерения электрического сопротивления обмоток трехфазных трансформаторов;
- получить дополнительную информацию о техническом состоянии контактора устройства РПН.
Во время работы с "Аналог N" был сильный разброс в результатах измерений, не было стабильности показаний. Это может быть связано с низким измерительным током в 100 мА и специфическим подходом к регистрации результатов самими специалистами, которые достаточно короткое время дожидались стабилизации показаний прибора. Вероятнее всего, именно низкий измерительный ток и сложности в фиксации результатов дали завышение в проценте отклонения сопротивлений между фаз. У миллиомметра МИКО-9А на трансформаторе ТМН-6300/35-У1 измерительный ток был 3 - 4 А в зависимости от ступени.
Измерение обмоток без РПН показало норму, что удалось подтвердить с помощью миллиомметра МИКО-9А, у которого по показателям отклонения не превышали 2%. Параллельно был задействован "Аналог N", который зафиксировал отклонение более 2%. Ориентиром для принятия решения определили МИКО-9А и перешли к дальнейшему поиску причины.

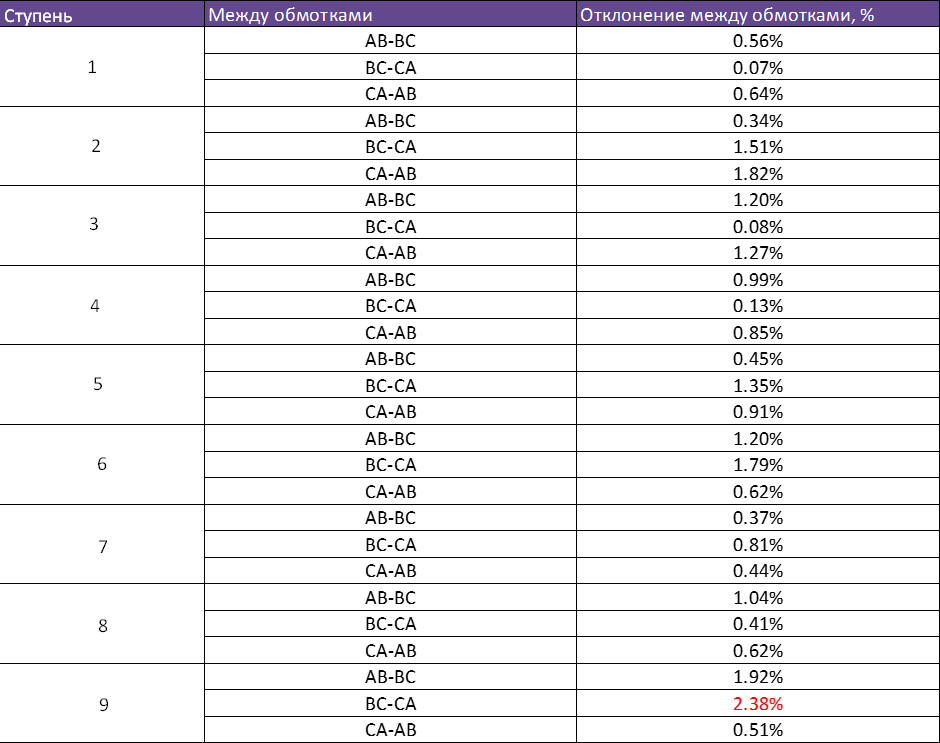

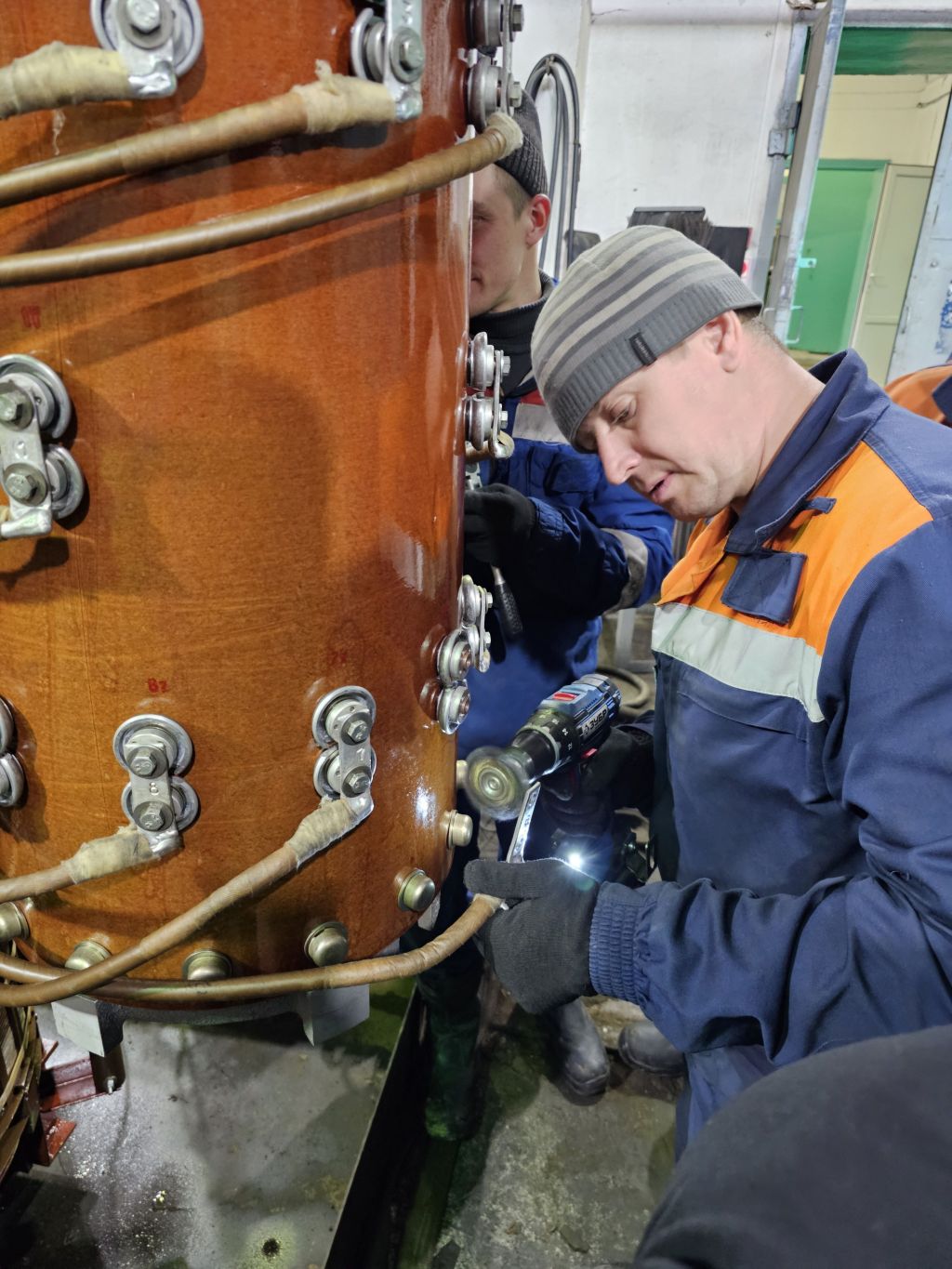

Данное решение дало положительные результаты, сопротивление снизилось на положении РПН, на котором производилась чистка контактов. Почистив все контакты - омическое сопротивление пришло в норму, как в разборном виде, так и по итогу сборки объекта в рабочее состояние.
Грамотная диагностика с помощью миллиметра МИКО-9А
спасла трансформатор от списания на "металлолом"!
Кроме точности и автоматизации процесса пересчетов и отклонений, в МИКО-9А имеется дополнительный функционал, который делает из прибора настоящий измерительный комплекс:
В сравнении с одноканальными омметрами, микроомметрами и миллиомметрами - четырехканальный МИКО-9А позволяет:
