Диагностика выключателей ВГТ-110 (УЭТМ) комплексом приборов СКБ ЭП

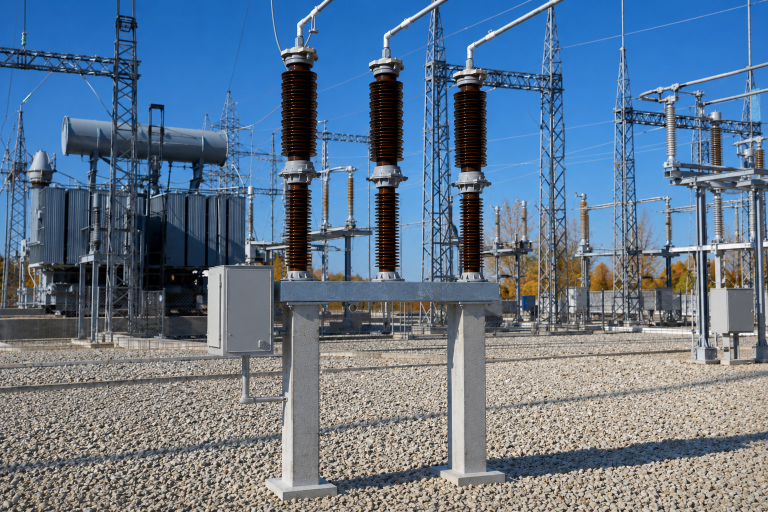

По приглашению клиента-заказчика была выполнена комплексная диагностика высоковольтных элегазовых выключателей ВГТ-110 производства УЭТМ. Основной целью испытаний было получение объективной информации о состоянии контактной системы без разборки выключателей, что позволило бы оценить необходимость дальнейшего технического обслуживания по фактическому состоянию оборудования.

В работе был задействован флагманский комплекс оборудования СКБ ЭП: прибор контроля основных параметров высоковольтных выключателей ПКВ/М7, дополнительный уникальный модуль DCRT-200 и микроомметр МИКО-21.

С помощью ПКВ/М7 были измерены время включения и отключения, разновременность срабатывания контактов, а также ход и скорость их движения. Полученные результаты подтвердили корректную работу привода и механизма выключателей.

Диагностика методом динамического измерения сопротивления контактов с использованием DCRT-200 позволила определить момент работы и длину дугогасительных контактов каждой фазы без разборки выключателя. Метод DCRM применяется для диагностики дугогасительных камер и позволяет получить данные, необходимые для оценки состояния контактной системы без демонтажа оборудования.

Завершающим этапом стало измерение переходного сопротивления главных контактов прибором МИКО-21, что позволило подтвердить надежность токоведущей цепи.

По результатам испытаний критических отклонений не выявлено — все контролируемые параметры соответствовали допустимым значениям.

Комплексное применение ПКВ/М7, DCRT-200 и МИКО-21 позволило выполнить всестороннюю диагностику выключателей в рамках одного цикла работ: проверить механические характеристики, оценить состояние дугогасительных контактов и измерить переходное сопротивление главных контактов. Такой подход обеспечивает получение полной информации о техническом состоянии оборудования без выполнения трудоемкой разборки выключателя.

Именно такой комплексный подход помогает своевременно выявлять потенциальные дефекты, снижать риск внеплановых отказов и принимать обоснованные решения по дальнейшей эксплуатации оборудования!
