Плановая проверка электрооборудования после аварийной ситуации

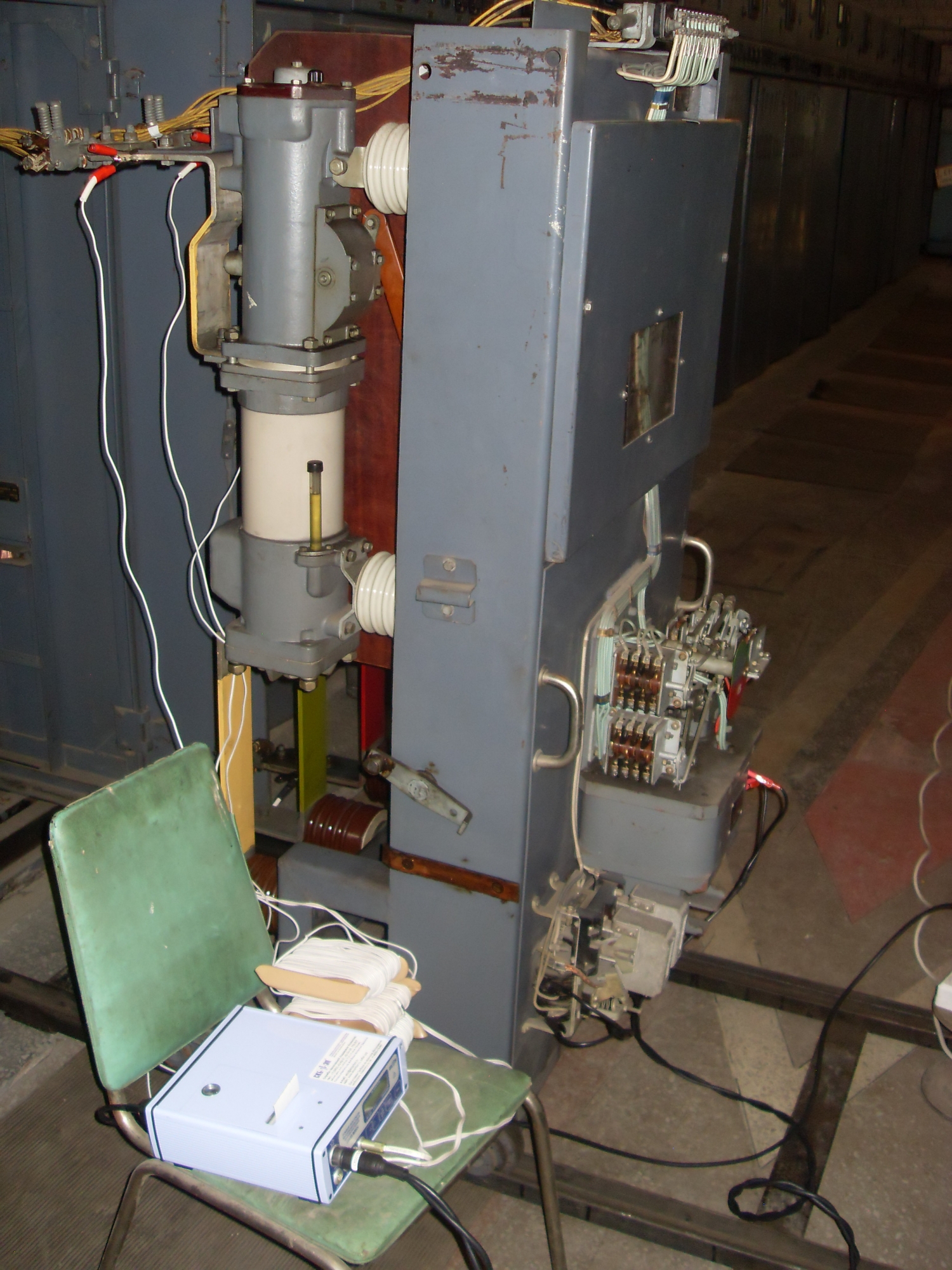

В конце июня специалисты "Института систем энергетики им . Л.А.Мелентьева РАН" провели внеплановую проверку и испытания электрооборудования РУ-6 кВ. приборами производства "СКБ ЭП": ПКВ/М6Н и МИКО-1. Испытания проводились на масляном выключателе ВМП-10.

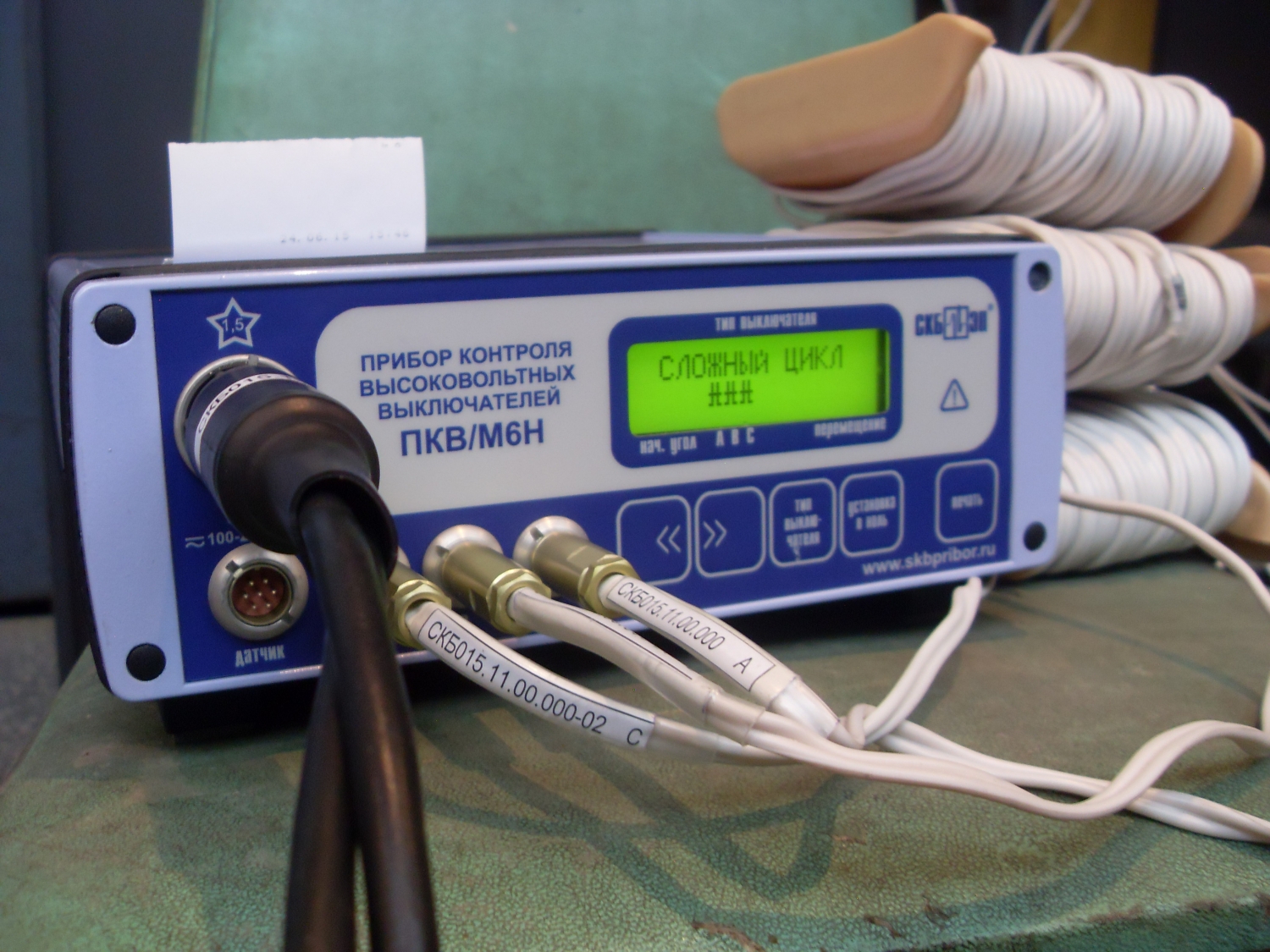

ПКВ/М6Н – это специализированный прибор контроля масляных, вакуумных и элегазовых выключателей, имеющих до 3-х разрывов на полюс, а также отделителей и короткозамыкателей. Позволяет проводить измерения временных и скоростных характеристик, а также регистрировать параметры хода. Особенностью ПКВ/М6Н является встроенный термопринтер, существенно упрощающий обращение с прибором и повышающий оперативность контроля.

Микроомметр МИКО-1 предназначен для измерения переходного сопротивления высоковольтных и автоматических выключателей, контакторов, размыкателей, соединителей и реле; болтовых, сварных и паяных соединений токопроводов и шин; рельсовых соединений, колесных пар вагонов и др. в диапазоне 0 ÷ 20000 мкОм со стабильным рабочим током до 45А.

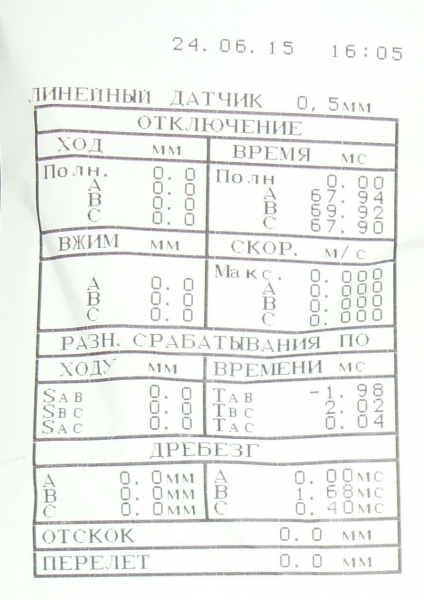

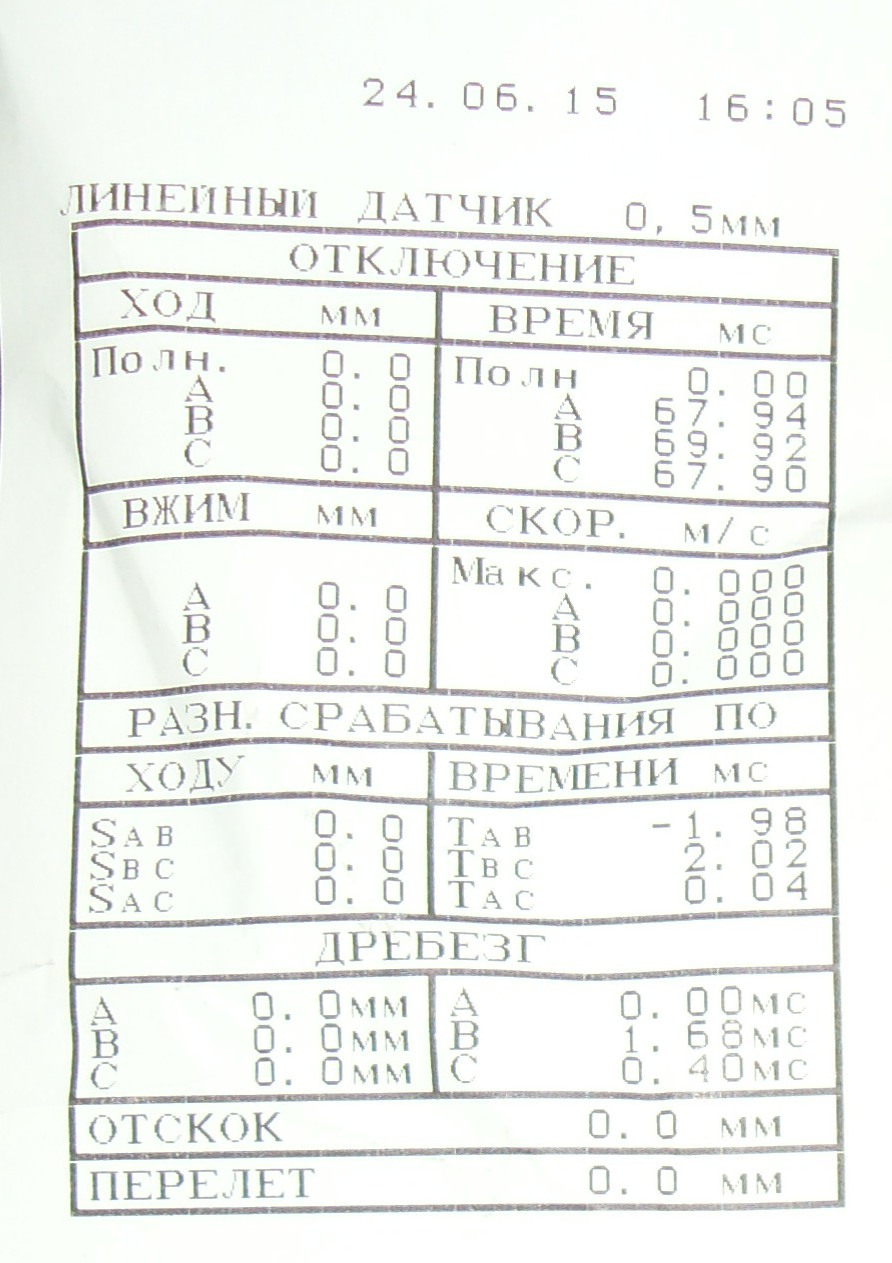

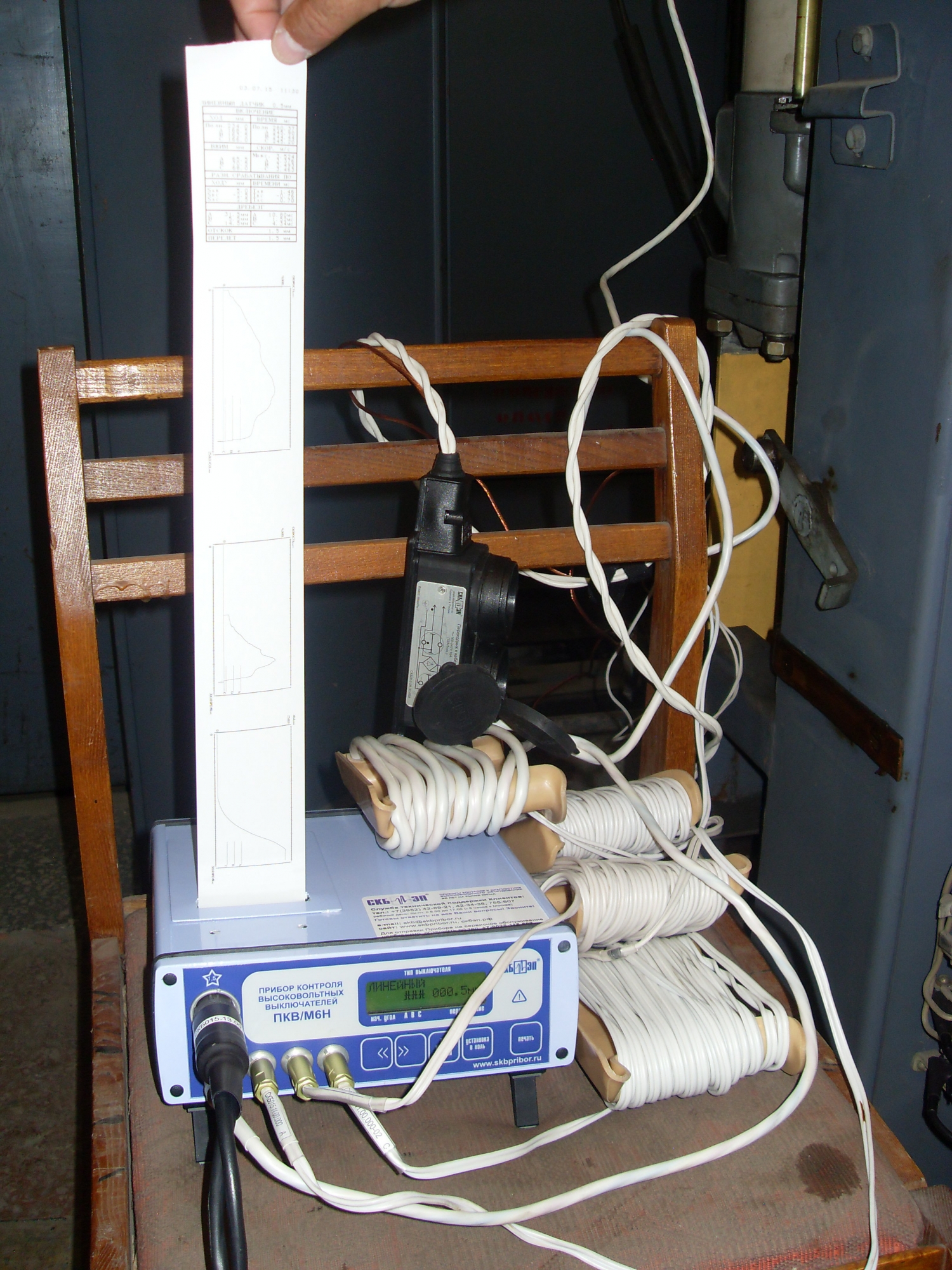

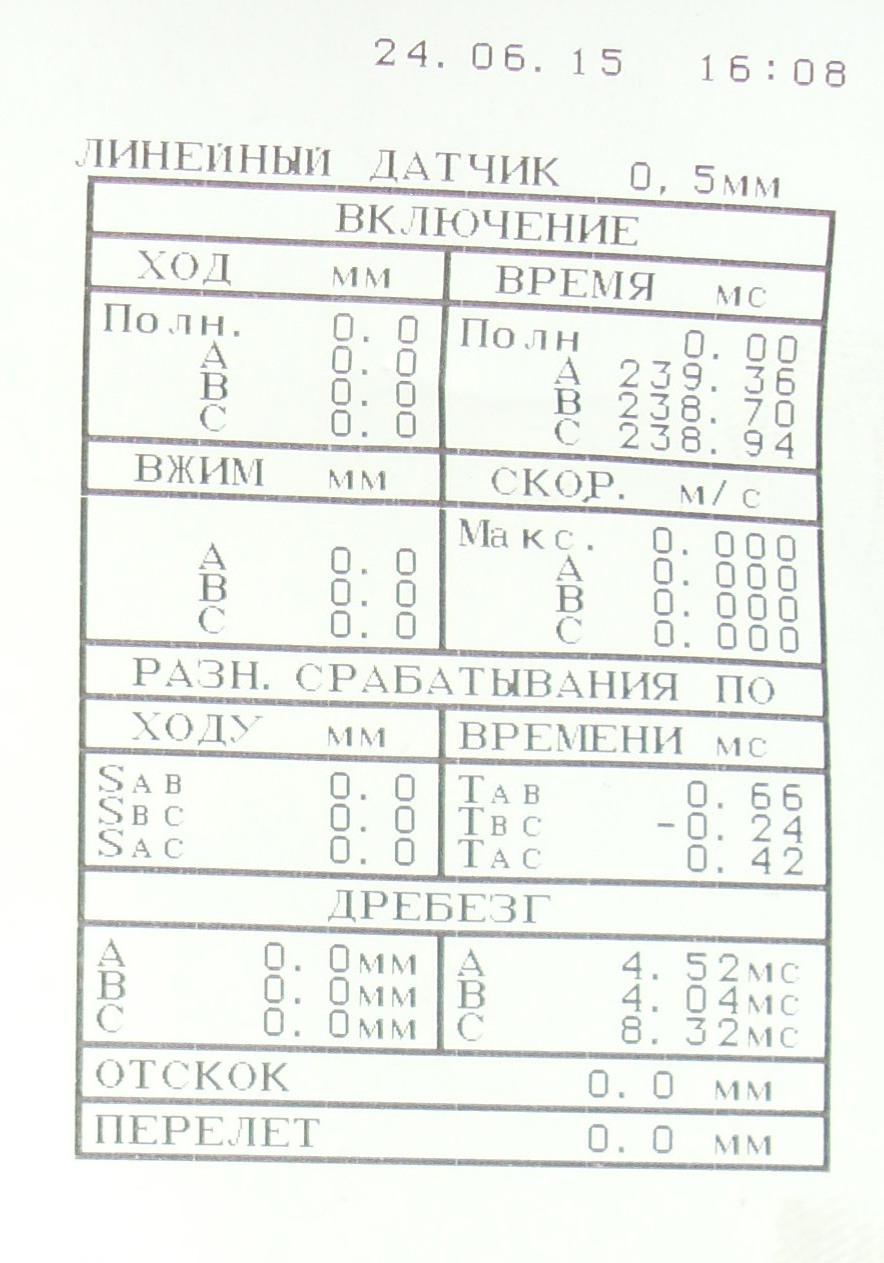

Первым этапом проведения работ - стала проверка собственного времени включения и отключения выключателя ВМП-10 с помощью прибора ПКВ\М6Н. Для измерения характеристик времени измерительные датчики не нужны, поэтому работа проводилось прибором в облегченной комплектации. По результатам операций ОТКЛЮЧЕНИЯ и ВКЛЮЧЕНИЯ, временные характеристики были в норме.

Примечание: Согласно РД 34.45-51.300-97 "Объем и нормы испытаний электрооборудования" для выключателя марки ВМП-10 при ВКЛЮЧЕНИИ характеристики времени не должны превышать 70-90 мс., а при ОТКЛЮЧЕНИИ 300мс.

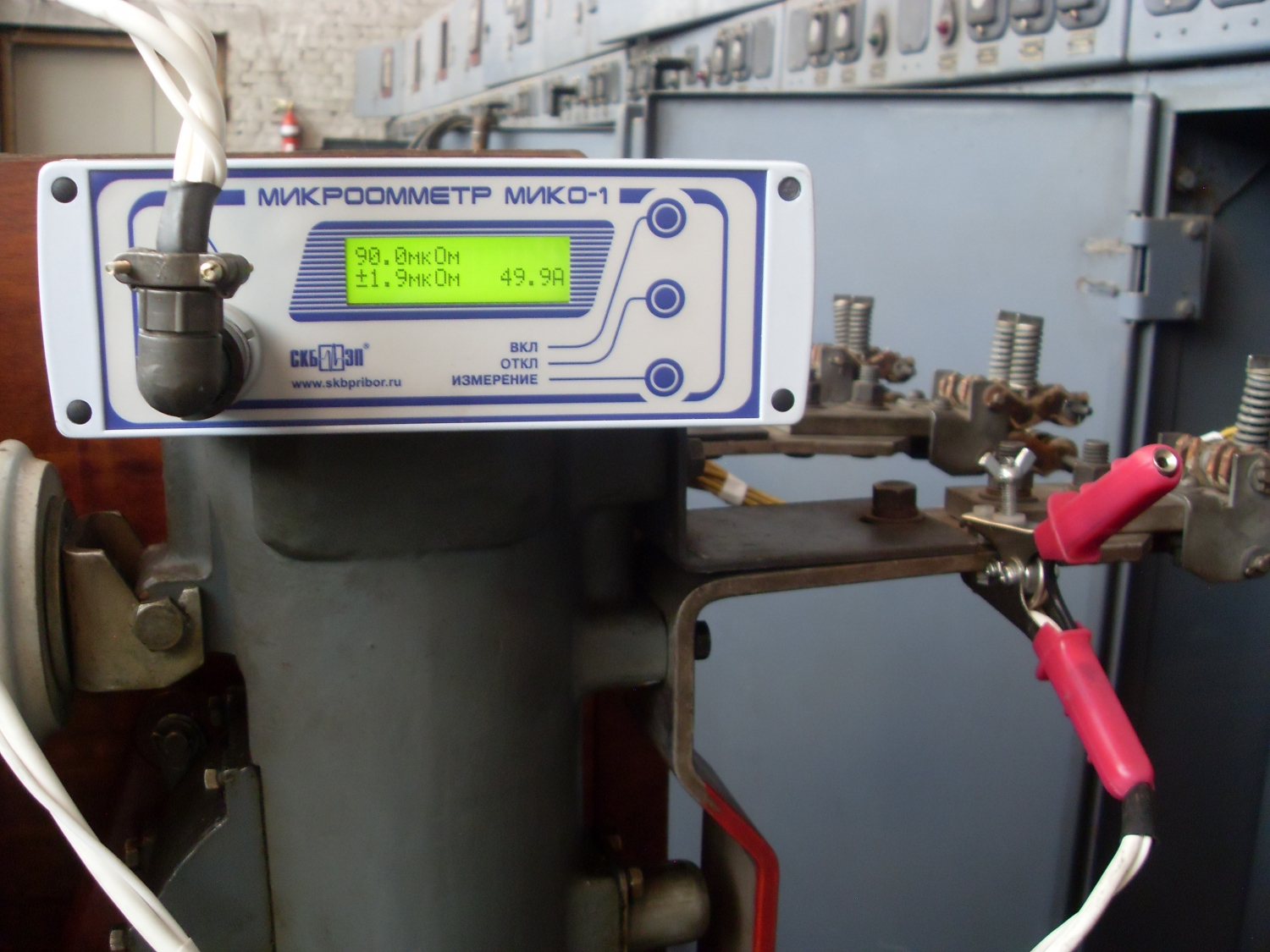

Вторым этапом – была проверка электрического сопротивления контактов выключателя с помощью МИКО-2.3 в режиме микроомметра. Измерение проводилось на максимальном токе прибора в 1000А, что позволяет прожечь окисные пленки, образующиеся на контактах и дающие значительную погрешность при измерении сопротивления. С помощью МИКО-2.3 специалисты смогли определить отклонение от нормы – электрическое сопротивление было завышено. Своевременная проверка позволила установить износ контактов, что требует проведения разборного технического обслуживания масляного выключателя ВМП-10.

Следует отметить, что диагностика масляных выключателей требует измерения большего числа параметров и трудозатрат ввиду их конструктивных особенностей. Среди многочисленных технических параметров выключателей особое значение имеют временные параметры контактной системы и скоростные характеристики подвижных частей.

Поэтому весьма важно иметь комплексный подход к контролируемым параметрам коммутационного оборудования, что позволяет сократить эксплуатационные затраты организаций и выявить зарождающиеся дефекты на ранней стадии.

Представленный материал информационно-аналитический, не носит рекламный характер и не призывает к действию. Сведения предназначены для информирования пользователей сайта www.skbpribor.ru о продукте производителя.
