Применение прибора МИКО-2.3 для измерения сопротивлений в различных цепях электрооборудования

При эксплуатации и ремонте электрооборудования возникает необходимость измерения сопротивлений электрических цепей:

  • переходных сопротивлений контактов коммутационных аппаратов и контактных соединений токопроводов;
  • болтовых и паяных соединений;
  • контактов автоматических выключателей;
  • сопротивлений обмоток трансформаторов, электромагнитов, электродвигателей;
  • сопротивлений шунтирующих резисторов высоковольтных выключателей и др.

Для микроомметров основными требованиями являются обеспечение достаточно большого тока через переходное сопротивление и его стабильность. Наиболее достоверные измерения будут при приближении тока микроомметра к рабочему току контактов.

Большинство высоковольтных выключателей в своей конструкции имеют встроенные трансформаторы тока. Это налагает ещё одно важное требование к микроомметру. Не каждый прибор для измерения сопротивлений подойдет для измерения переходного сопротивления в цепи, где есть трансформатор тока. Ведь измерительный ток микроомметра должен протекать по цепи стабильно и достаточное время, а сам микроомметр должен устойчиво работать в условиях мощных электромагнитных полей.

Для миллиомметров в случаях измерения сопротивления цепей с большой индуктивностью основными требованиями являются обеспечение установления тока  в обмотке, ограничения ЭДС самоиндукции, причем время установления тока в обмотке должно быть как можно меньше, чтобы сократить время проведения испытаний оборудования.

Для измерения сопротивлений шунтирующих резисторов высоковольтных выключателей должны применяться специальные приборы - килоомметры, которые способны работать в условиях большого (~1,5 кВ) наведённого напряжения.

Чтобы провести измерения на мощных выключателях и трансформаторах требуется подниматься на них по лестнице или в подъемнике. Для сокращения числа подъемов и спусков и проведения измерения за один подъем желательно иметь легкий прибор, а также удобные для подключения и достаточной длины кабели. Чтобы руки в целях безопасности были свободны при подъеме  на выключатель, желательно, иметь прибор, который можно повесить на плечо. Это удобство в свою очередь налагает ещё одно требование к прибору – автономность питания, т.е. сетевой прибор уже нельзя применять.

Как видно, для измерения всех типов сопротивлений электрических цепей  потребуется несколько различных узкоспециализированных приборов, что не всегда удобно. Обеспечение одним прибором всех указанных функций является наиболее предпочтительней, тем более стоимость набора приборов при одинаковых характеристиках будет выше, чем стоимость одного универсального прибора.

Компания "СКБ ЭП" серьёзно озадачившись этим вопросом и еще в 2008 году выпустила универсальный прибор МИКО-2.3. Это полностью автоматический прибор с самонастройкой к измеряемому объекту. Включение каждого режима из четырех (микроомметра, миллиометра, килоомметра и термометра) также происходит автоматически при присоединении соответствующего входного кабеля из комплекта прибора.

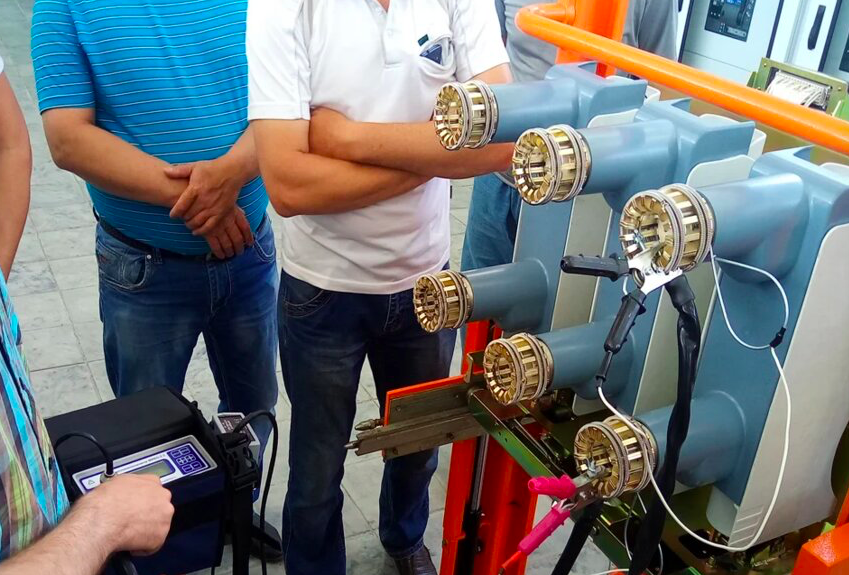

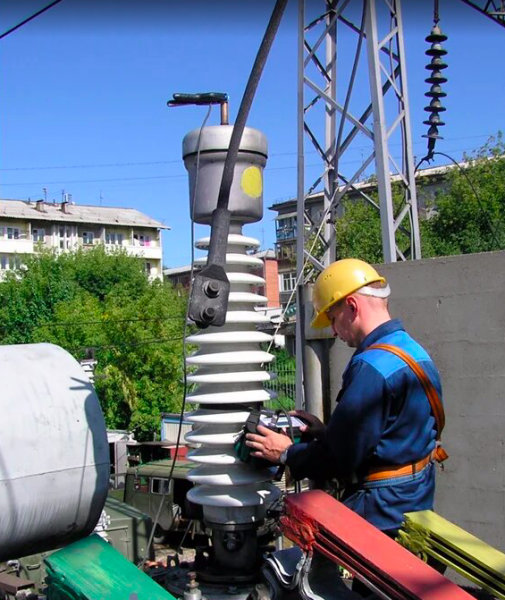

Подключение прибора МИКО-2.3. к высоковольтному трансформатору (слева) и к высоковольтному выключателю (справа)

Универсальность и вес прибора особенно актуальны для пуско-наладочных организаций, вынужденных постоянно перевозить на значительные расстояния большие массы контрольно-измерительных приборов и оборудования.

Малый вес и автономное питание дают возможность пользоваться МИКО-2.3 не с земли, а находясь на крышке выключателя или трансформатора (рис.1), или в люльке подъемника. Поэтому длина и вес кабелей у МИКО-2.3 существенно меньше, и подниматься и спускаться  с оборудования нужно только один раз, а не два, как при измерении прибором размещенном на земле.

Входные кабели МИКО-2.3 оснащены зажимами типа "крокодил с встроенной струбциной". Эта конструкция обеспечивает легкое и безошибочное присоединение к объекту, исключающее погрешности измерения малых сопротивлений и надежный контакт даже при окисленных поверхностях объекта.

Прибор МИКО-2.3 прост в эксплуатации и обслуживании, надежен и устойчив к воздействию электромагнитного поля.
