Методика измерения переходных сопротивлений прибором МИКО-1

1. Соединить токовые концы (с "крокодилами") кабеля МИКО-1 с высоковольтными подводами (1 и 2), а потенциальные концы (игольчатые) – с высоковольтными вводами фланца верхней крышки 3 и промежуточного фланца 4 (рис.1). Если контакты выключателя розеточного типа и измеренное контактное сопротивление превышает нормируемую величину, выполнить механические операции отключения 5-10 раз и повторить измерение. Если и в этом случае сопротивление выше нормы, выключатель должен быть отремонтирован.

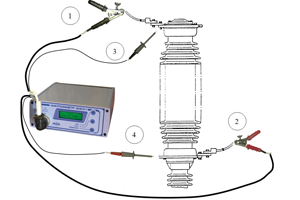

Рис. 1

2. Измерить контактное сопротивление непосредственно на высоковольтном вводе 1 и соединительной пластине 2 (рис. 2).
3. Измерить контактное сопротивление на соединительной пластине 2 и вводе потребителя 3 (рис. 2).
4. Измерить контактное сопротивление непосредственно от оконцевателя потребителя 3 к высоковольтному проводу 4 (рис. 2).

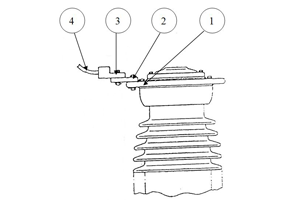

Рис. 2

Если переходные сопротивления, измеренные согласно п.п.2,3,4 превышают норму для данного выключателя, разберите присоединение, очистите, смажьте контактные поверхности согласно указаниям завода-изготовителя выключателя.
