Оценка реальной точности измерений миллиомметров: сравнительный анализ МИКО и аналогов

5 апреля 2026

В статье представлены результаты анализа и практической оценки ключевых технических параметров миллиомметров российского производства на основе открытых данных, предоставленных производителями в паспортной документации, руководствах по эксплуатации и официальных источниках.

Цель исследования — проверить, насколько заявленные характеристики приборов-аналогов Х-30А и Х-40А соответствуют их реальной работоспособности в сравнении с моделями МИКО-9А, МИКО-8МА и МИКО-7МА при измерении сопротивления обмоток силовых трансформаторов.

Миллиомметры — ключевой инструмент диагностики силовых трансформаторов. Их точность напрямую влияет на выявление дефектов обмоток и контактных соединений. Среди приборов российского производства свою устойчивую нишу занимают хорошо известные и зарекомендовавшие себя приборы группы МИКО производства компании СКБ ЭП. Их конструкция, алгоритмы измерения и стабильность выходных параметров остаются непревзойдёнными даже в условиях высокой индуктивности и сложных температурных режимов.

Однако в последние годы на рынке появились устройства, позиционируемые как «современные аналоги» приборов МИКО — в первую очередь модели Х-30А и Х-40А. Их производители заявляют «повышенную точность», «расширенный диапазон» и «совместимость со всеми типами трансформаторов». Но что стоит за этими маркетинговыми формулировками? Подтверждаются ли они в реальных условиях эксплуатации?

Для ответа на этот вопрос был проведён комплексный эксперимент, включающий сравнительные измерения на шести силовых трансформаторах, представляющих широкий спектр промышленных применений:

Сухой силовой трансформатор 6кВ
Масляный силовой трансформатор 35кВ
Масляный силовой трансформатор 110кВ
М асляный силовой трансформатор 220кВ
Масляный силовой трансформатор 330кВ
Масляный силовой трансформатор 500кВ

Критерии оценки были выбраны с учётом реальных задач диагностики:

Зависимость измерительного тока от сопротивления обмотки — ключевой параметр, определяющий величину тока подаваемого на определенном сопротивлении. Чем больше значение тока, тем быстрее произойдет намагничивание магнитной системы и стабилизация измеряемого значения сопротивления.
Фактическая мощность и её стабильность при заданных токе и сопротивлении — влияет на точность и воспроизводимость результатов.
Время от подключения до получения стабильного измерения — критично для эффективности работы на объектах.
Способность диагностировать трансформаторы с высокой индуктивностью (330–500 кВ) — зона, где большинство аналогов «теряют» мощность.
Соответствие заявленным техническим характеристикам — проверка «бумажных» данных на практике.

РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТА и ПРАКТИЧЕСКОЙ ЭКСПЕРТИЗЫ:

№1. Зависимость тока от сопротивления: между заявлениями и реальностью.

Зависимость измерительного тока от сопротивления обмотки - ключевой параметр определяющий скорость намагничивания магнитопровода и стабилизации измеренных значений.

На основе данных из руководств по эксплуатации приборов Х-30А/Х-40А и МИКО-9А, МИКО-8МА, МИКО-7МА был построен график зависимости тока от сопротивления:

В результате наглядной динамики были выявлены «первичные параметры» несоответствия заявленной области применения приборов Х-30 и Х-40:

Максимальный измерительный ток в 30 А и 40 А подается у аналогов только на участках с очень малым сопротивлением, в области измерения переходных сопротивлений.
На сухих, масляных и силовых трансформаторах измерительного тока больше 10 А практически не бывает.
В большинстве случаев приборы будут выдавать ток только 1 А или 3 А.
Сомнительная точность полученных результатов при малом измерительном токе и малой мощности.

Миллиомметры МИКО-9А, МИКО-8М(А) и МИКО-7М(А)	Аналоги Х-30А и Х-40А
Сохраняют стабильный ток в диапазоне от 1 А до 10 А — благодаря продуманной схеме стабилизации и мощному источнику питания.	Не могут обеспечить достаточную чувствительность для диагностики большинства реальных объектов.

Таким образом, заявленный «высокий ток» аналогов для диагностики силовых трансформаторов — лишь теоретический. На диапазоне сопротивлений силовых трансформаторов ток значительно снижается относительно заявленного максимального значения.

№2. Фактическая мощность и стабильность: где «бумажные» данные обманывают?

В таблице приведены фактические замеры выдаваемых мощности и тока на мерах сопротивления при лабораторных испытаниях в одинаковых условиях.

Миллиомметр МИКО-9А		Сопротивление, мОм	Аналог Х-30А
Ток, А	Мощность, Вт	Сопротивление, мОм	Мощность, Вт	Ток, А
10,0	0,519958	5	4,74	30
10,0	1,018958	10	1,0315	10*
10,0	2,009952	20	2,037	10
10,0	4,996964	50	5,0487	10
10,0	9,973988	100	10,08	10
10,0	17,64378	200	1,8024	3
7,5	28,0875	500	4,5	3
6,1	37,8717	1000	9	3
4,8	46,71	2000	1,95	1
2,8	39,89	5000	—	1
1,4	18,23	10000	—	0,2

*В руководстве по эксплуатации на данной мере заявлен ток в 30А. По факту такой ток не удалось получить.

Миллиомметр МИКО-9А

Аналог Х-30А

Максимальная мощность 46,71 Вт;
Стабильный рост мощности прибора на всем диапазоне сопротивления ---> гарантия быстрого и точного измерения!
Высокий ток на основном диапазоне сопротивлений для испытаний трансформаторов!

Максимальная мощность прибора 10 Вт;
Резкое падение мощности с 10 Вт до 1 Вт --->долгий процесс измерения и высокая вероятность ошибки.
Низкой ток и малая мощность на основном диапазоне сопротивлений для испытаний трансформаторов.

Прибор Х-30А, несмотря на заявленную мощность, не способны поддерживать стабильный ток, что может привести:

Нестабильным показаниям;
Повышенному шуму в сигнале;
Необходимости многократного повторения измерений.

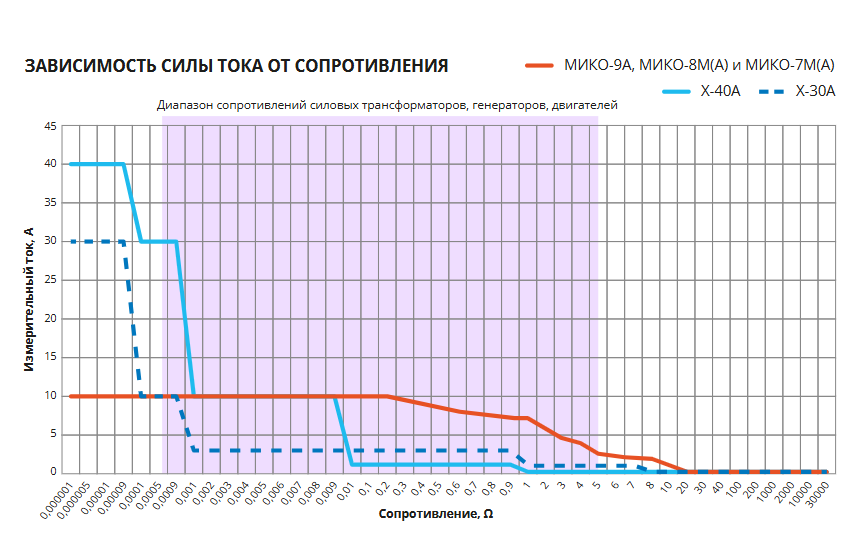

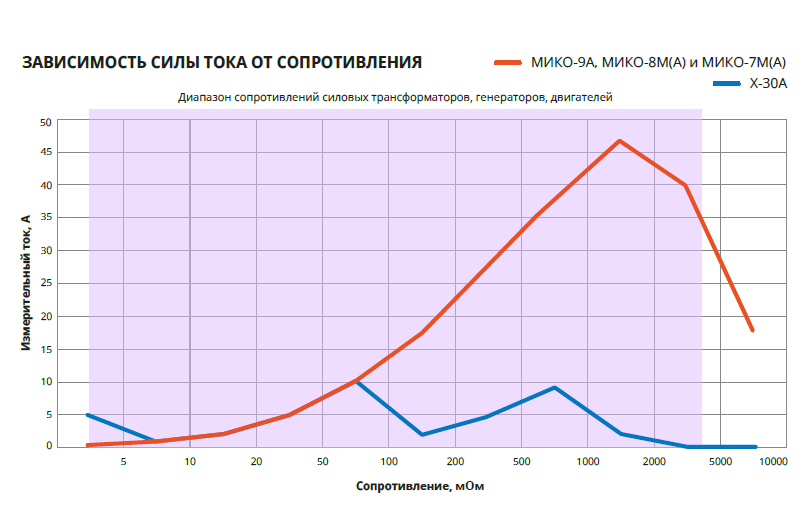

В результате переноса данных на график, мы видим следующую динамику (график МИКО-9А применим к приборам МИКО-8М(А) и МИКО-7М(А), так как они имеют одинаковый источник):

Миллиомметры
МИКО-9А, МИКО-8М(А) и МИКО-7М(А)

Аналог
Х-30А

Современная система охлаждения, обеспечивающая стабильную работу прибора;
Панель прибора максимально герметична от засорения пылью, песком, водой --->; можно быть спокойным за работоспособность прибора в ОРУ или в цеху
Гарантия производителя - 3 года

Встроенный вентилятор ---> увеличивает уязвимость прибора (!) Сломался вентилятор ---> перегрев прибора
Условия эксплуатации далеко не всегда идеальные, достаточно часто замеры проводятся на ОРУ или в цеху ---> пыль, песок, вода и т.д. может попасть в систему охлаждения и вывести ее из строя.
Гарантия производителя - 1,5 года.

Разница не в «небольшом улучшении» — а в принципиальной архитектуре.

3. Время измерения: от подключения до результата.

СУХОЙ СИЛОВОЙ ТРАНСФОРМАТОР 6кВ (исходные данные Rвн=550 мОм, Rнн=1,5 мОм).

Ток	МИКО-9А, МИКО-8М(А), МИКО-7М(А)	Х-30А	Х-40А
Сторона ВН	8,5 А	3 А	1 А
Сторона НН	10 А	3 А	10 А
Время измерения	15-20 минут	60 мин	60 мин

Насыщение магнитной системы трансформатора и стабилизация значений сопротивлений при измерении прибором МИКО-9А будет минимум в 3 раза быстрее благодаря высокому току и высокой мощности прибора (время работы с МИКО-7М(А) и МИКО-8М(А) будет аналогично МИКО-9А).

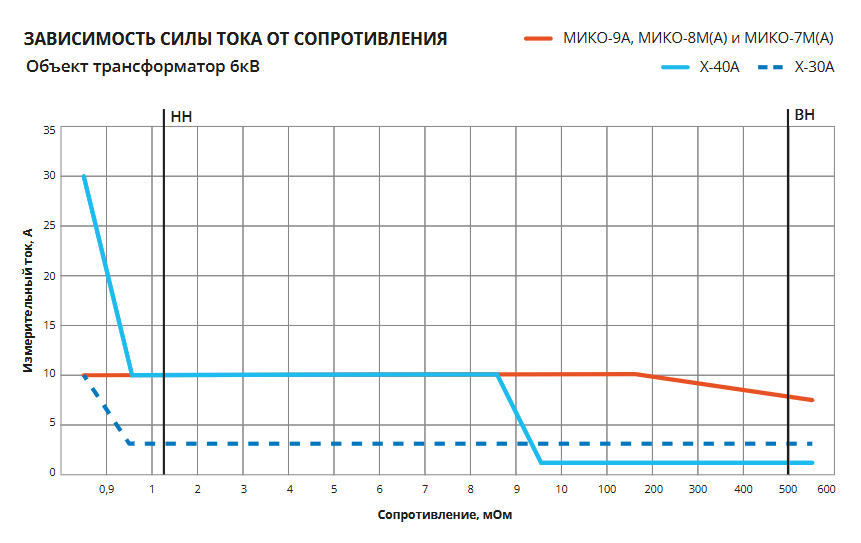

Расчет времени проведения измерения сухой трансформатор 6кВ с ПБВ (5 ступеней)
Миллиомметр МИКО-9А	Аналог Х-30А / Х-40А
Процесс подключения: Подключение к вводам трансформатора доступно с земли; Подключаемся сразу к 3м фазам; Измерение проводим в режиме "АВТО 3ф.". МИКО-9А позволяет заранее создать объект в приборе/приложении/на компьютере. В процессе измерения на дисплей автоматически выводятся: измеренные значения по трем фазам; паспортные значения по всем трем фазам; приведение измеренного значения к паспортной температуре; расчет отклонений в процентах По завершению измерения значения можно быстро скачать на телефон и отправить в нужном формате на почту.	На данном объекте измерительный ток будет значительно ниже, а сам процесс измерения будет проходить дольше. Процесс подключения: Шаг 1. Измерения по стороне ВН (на каждой ступени ПБВ). Измерения проводятся пофазно. Вариант 1: Подключиться на А-В, провести измерение; Переключиться на В-С, провести измерение; Подключиться А-С, провести замер и зафиксировать все значения (если рассматривать Y/Y0 и измерение по высокой стороне). Вариант 2: Подключиться к А-В; Провести измерения на всех положениях ПБВ — это 5 измерений на фазу; Переключаться на В-С и А-С; Но тут при фиксации значений можно легко допустить ошибку, и устройство ПБВ надо будет переключать чаще. Шаг 2. Измерения по стороне НН: а-о — провести замер; в-о — провести замер; с-о — провести замер; и зафиксировать значения. Шаг 3. Обработка результатов: все измеренные значения необходимо привести к паспортной температуре; произвести сравнение относительно паспортных значений и между фаз. Совокупность всех факторов значительно увеличивает сам процесс измерения, обработки и анализ данных.
Среднее время проведения измерения составит ~ 15-20 минут.	Среднее время проведения измерения составит ~ 60 минут.

МАСЛЯНЫЙ СИЛОВОЙ ТРАНСФОРМАТОР 35кВ (исходные данные: сторона ВН=32,3 мОм, сторона НН= 2,89 мОм).

Ток	МИКО-9А	Х-30А	Х-40А
Сторона ВН	10 А	3 А	1 А
Сторона НН	10 А	3 А	10 А
Время измерения с ПБВ (5 ступеней)	15-20 минут	70 минут	70 минут
Время измерения с РПН (19 ступеней)	35 минут	2 часа	2 часа

Насыщение магнитной системы трансформатора и стабилизация значений сопротивлений при измерении прибором МИКО-9А будет минимум в 3,5 раза быстрее благодаря высокому току и высокой мощности прибора.

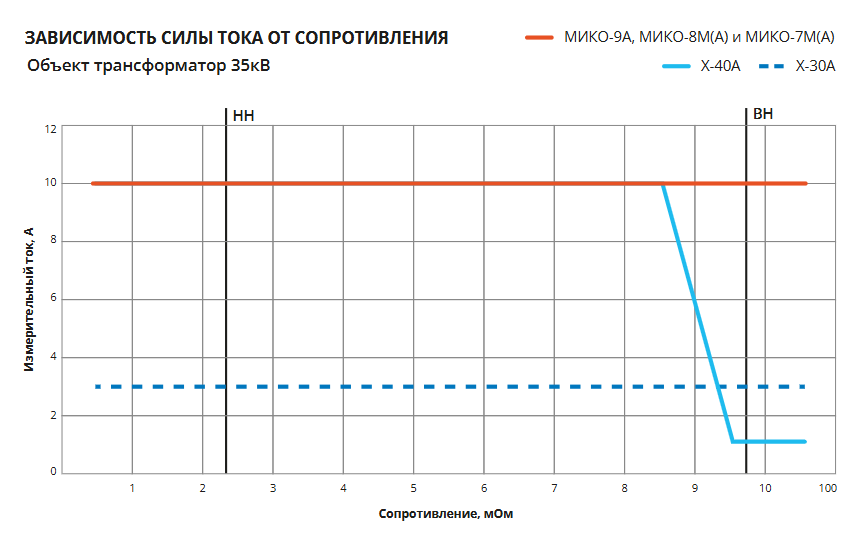

Расчет времени проведения измерения масляный трансформатор 35кВ с ПБВ (5 ступеней)
Миллиомметр МИКО-9А	Аналог Х-30А / Х-40А
Процесс подключения: Высота объекта 4 м ---> подключение с помощью штанги-манипулятор СКБ ЭП ---> ЭКОНОМИЯ на вызове специальной техники; Подключаемся сразу к 3м фазам; Проводим измерения в режиме "АВТО 3ф."; После завершения измерения на всех 3х фазах на первой ступени ПБВ изменяем положение ПБВ на трансформаторе и на приборе и нажимаем кнопку старт и т.д. В процессе измерения на дисплей автоматически выводятся: измеренные значения по трем фазам; паспортные значения по всем трем фазам; приведение измеренного значения к паспортной температуре; расчет отклонений в процентах По завершению измерения значения можно быстро скачать на телефон и отправить в нужном формате на почту.	Процесс подключения: Используем лестницу для подключения к объекту, страховку (привязь), так как подключение будет проходить с бака силового трансформатора; Подключение и измерение необходимо производить пофазно; ПБВ необходимо будет переключить 5 раз и провести измерение по каждой фазе и на каждом положении. Обработка результатов: все измеренные значения необходимо привести к паспортной температуре; произвести сравнение относительно паспортных значений и между фаз. Совокупность всех факторов значительно увеличивает сам процесс измерения, обработки и анализ данных.
Среднее время проведения измерения составит ~ 15-20 минут.	Среднее время проведения измерения составит ~ 70 минут.

Расчет времени проведения измерения масляный трансформатор 35кВ с РПН (19 ступеней)
Миллиомметр МИКО-9А	Аналог Х-30А / Х-40А
Процесс подключения: Высота объекта 4 м ---> подключение с помощью штанги-манипулятор СКБ ЭП ---> ЭКОНОМИЯ на вызове специальной техники; Подключаемся сразу к 3м фазам; Проводим измерения в режиме "Ручной" переключая устройство РПН; Измерительный ток МИКО-9А стабильно 10 А, процесс измерения, как и процесс пересчета полностью автоматический, минимум затрат времени на анализ измеренных значений. В процессе измерения на дисплей автоматически выводятся: измеренные значения по трем фазам; паспортные значения по всем трем фазам; приведение измеренного значения к паспортной температуре; расчет отклонений в процентах По завершению измерения значения можно быстро скачать на телефон и отправить в нужном формате на почту.	Процесс подключения: Используем лестницу для подключения к объекту, страховку (привязь), так как подключение будет проходить с бака силового трансформатора; Подключение и измерение необходимо производить пофазно; РПН необходимо будет переключить 19 раз и провести измерение по каждой фазе и на каждом положении; Далее провести измерение по стороне НН тоже пофазно. Обработка результатов: все измеренные значения необходимо привести к паспортной температуре; произвести сравнение относительно паспортных значений и между фаз. Совокупность всех факторов значительно увеличивает сам процесс измерения, обработки и анализ данных.
Среднее время проведения измерения составит ~ 35 минут.	Среднее время проведения измерения составит ~ 2 часа.

МАСЛЯНЫЙ СИЛОВОЙ ТРАНСФОРМАТОР 110кВ (исходные данные: сторона ВН=1890мОм, сторона СН=150мОм, сторона НН= 1,68мОм).

Ток	МИКО-9А	Х-30А	Х-40А
Сторона ВН	5,5 А	1 А	0,008 А
Сторона СН	10 А	3 А	1 А
Сторона НН	10 А	3 А	10 А
Время измерения	45 минут	2-2,5 часов	2-2,5 часов

Насыщение магнитной системы трансформатора и стабилизация значений сопротивлений при измерении прибором МИКО-9А будет минимум в 3,4 раза быстрее благодаря высокому току и высокой мощности прибора.

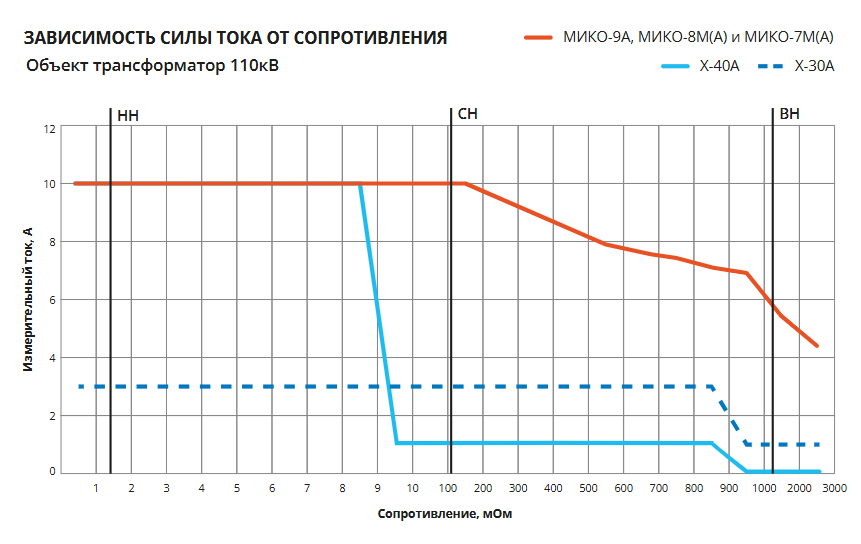

Расчет времени проведения измерения масляный автотрансформатор 110кВ
Миллиомметр МИКО-9А	Аналог Х-30А / Х-40А
Процесс подключения: Высота объекта 6 м ---> подключение с помощью штанги-манипулятор СКБ ЭП ---> ЭКОНОМИЯ на вызове специальной техники; Подключаемся сразу к 3м фазам; Проводим измерения в режиме "Ручной" переключая устройство РПН; Итого необходимо будет провести только 3 переподключения кабелей. В процессе измерения на дисплей автоматически выводятся: измеренные значения по трем фазам; паспортные значения по всем трем фазам; приведение измеренного значения к паспортной температуре; расчет отклонений в процентах. По завершению измерения значения можно быстро скачать на телефон и отправить в нужном формате на почту.	Процесс подключения: К вводам НН - используем лестницу, страховку (привязь), т.к. подключаемся с бака силового трансформатора; К вводам ВН - используем специальную технику с подъемным механизмом ---> включение в бригаду еще 2х людей: ответственный руководитель и водитель, который управляет подъемником; ---> РОСТ ЗАТРАТ; РПН необходимо будет переключить 19 раз и провести измерение по каждой фазе и на каждом положении; Итого необходимо будет провести 9 переподключений кабелей; Малый измерительный ток, малая выходная мощность прибора ---> значительное увеличение намагничивания сердечника ---> затягивание времени проведения измерений. Обработка результатов: все измеренные значения необходимо привести к паспортной температуре; произвести сравнение относительно паспортных значений и между фаз. Совокупность всех факторов значительно увеличивает сам процесс измерения, обработки и анализ данных.
Среднее время проведения измерения составит ~ 45 минут.	Среднее время проведения измерения составит ~ 2 - 2,5 часа.

МАСЛЯНЫЙ СИЛОВОЙ ТРАНСФОРМАТОР 220кВ (исходные данные: сторона ВН=1,3 Ом, сторона НН= 0,01 Ом).

Ток	МИКО-9А	Х-30А	Х-40А
Сторона ВН	7 А	1 А	0,008 А
Сторона НН	10 А	3 А	1 А
Время измерения	1 час	3 часа	3 часа

Насыщение магнитной системы трансформатора и стабилизация значений сопротивлений при измерении прибором МИКО-9А будет минимум в 3 раза быстрее благодаря высокому току и высокой мощности прибора.

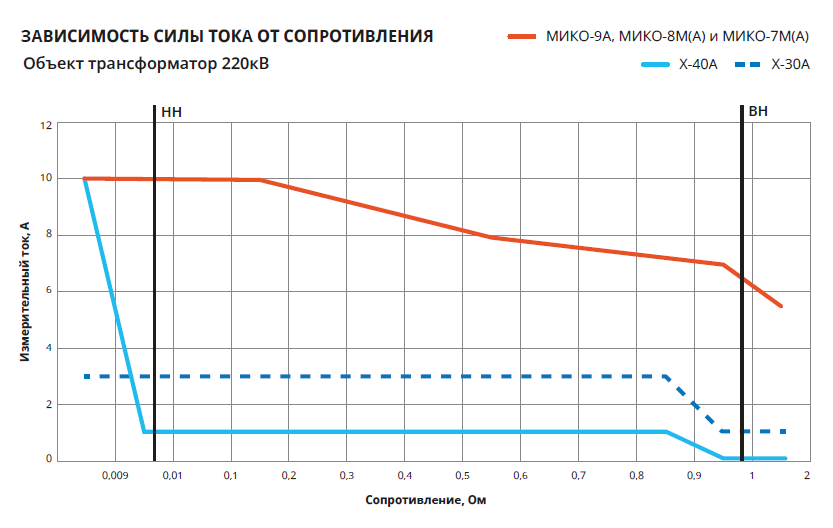

Расчет времени проведения измерения масляный трансформатор 220кВ
Миллиомметр МИКО-9А	Аналог Х-30А / Х-40А
Процесс подключения: Высокийобъект ---> для подключения к вводам трансформатора необходим подъем на бак трансформатора или использование специальных средств или техники; Подключаемся сразу к 3м фазам; Проводим измерения в режиме "АВТО 3ф." В процессе измерения на дисплей автоматически выводятся: измеренные значения по трем фазам; паспортные значения по всем трем фазам; приведение измеренного значения к паспортной температуре; расчет отклонений в процентах. По завершению измерения значения можно быстро скачать на телефон и отправить в нужном формате на почту.	Процесс подключения: Подключение и измерение необходимо производить пофазно ---> надо будет подниматься каждый раз при подключении к другой фазе на стороне ВН и после уже с бака трансформатора проводить измерение со стороны НН с таким же пофазным переключением; Измерительный ток в 0,008 А, 1 А и 3 А ---> малая выходная мощность прибора ---> значительное увеличение времени на намагничивание сердечника ---> затягивание времени проведения измерений; Отсутствует нормального отображение архива на приборе ---> увеличивает время на подготовку отчета и проведения анализа полученных данных. Обработка результатов: все измеренные значения необходимо привести к паспортной температуре; произвести сравнение относительно паспортных значений и между фаз. Совокупность всех факторов значительно увеличивает сам процесс измерения, обработки и анализ данных.
Среднее время проведения измерения составит ~ 1 час	Среднее время проведения измерения составит ~ до 3 часов

МАСЛЯНЫЙ СИЛОВОЙ ТРАНСФОРМАТОР 330кВ (исходные данные: сторона ВН=51,5 мОм, сторона НН1=1,35 мОм, сторона НН2= 0,420 мОм).

Ток	МИКО-9А	Х-30А	Х-40А
Сторона ВН	10 А	3 А	1 А
Сторона НН1	10 А	3 А	10 А
Сторона НН2	10 А	10 А	30 А
Время измерения	2 часа	-	4 часа

Для трансформаторов такой мощности необходимо применять специальный режим измерения "Две обмотки", который реализован в приборах МИКО-9А и Х-40А (в приборе Х-30А отсутствует режим "Две обмотки", поэтому к сравнению прибор не применяется).

Измерительный ток в данном режиме ограничивается возможностью прибора пропускать ток через обмотку ВН. При этом у МИКО-9А ток будет максимальный в 10 А по сравнению с другим прибором. Время измерения МИКО-9А будет в 2 раза быстрее, чем Х-40А.

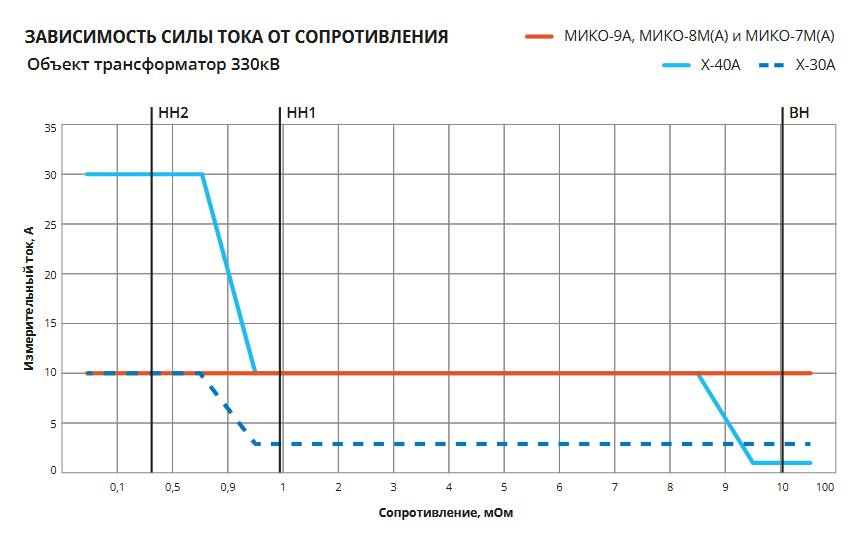

Расчет времени проведения измерения масляный трансформатор 330кВ
Миллиомметр МИКО-9А	Аналог Х-40А
Процесс подключения: Высокий объект ---> для подключения к вводам трансформатора 330кВ необходимо использование специальной техники с подъемным механизмом; Проводим измерения в режиме "Две обмотки"; Необходимо будет переподключение между фазами; МИКО-9А способен пропускать более высокий ток в 10А через обмотку ВН ---> ускорит процесс намагничивания и получение результатов измерения. В процессе измерения на дисплей автоматически выводятся: измеренные значения по трем фазам; паспортные значения по всем трем фазам; приведение измеренного значения к паспортной температуре; расчет отклонений в процентах. По завершению измерения значения можно быстро скачать на телефон и отправить в нужном формате на почту.	Процесс подключения: Высокий объект ---> для подключения к вводам трансформатора 330кВ необходимо использование специальной техники с подъемным механизмом; Проводим измерения в режиме "Две обмотки"; Необходимо будет переподключение между фазами; Измерительный ток в 0,008 А, 1 А и 3 А ---> малая выходная мощность прибора ---> значительное увеличение времени на намагничивание сердечника ---> затягивание времени проведения измерений; Отсутствует нормального отображение архива на приборе ---> увеличивает время на подготовку отчета и проведения анализа полученных данных. Обработка результатов: все измеренные значения необходимо привести к паспортной температуре; произвести сравнение относительно паспортных значений и между фаз. Совокупность всех факторов значительно увеличивает сам процесс измерения, обработки и анализ данных.
Среднее время проведения измерения составит ~ 2 часа	Среднее время проведения измерения составит ~ 4 часа

МАСЛЯНЫЙ СИЛОВОЙ ТРАНСФОРМАТОР 500кВ (исходные данные: сторона ВН=235 мОм, сторона НН=0,8 мОм).

Ток	МИКО-9А	Х-30А	Х-40А
Сторона ВН	9,5 А	3 А	1 А
Сторона НН	10 А	10 А	30 А
Время измерения	2,5 часа	-	5 часов

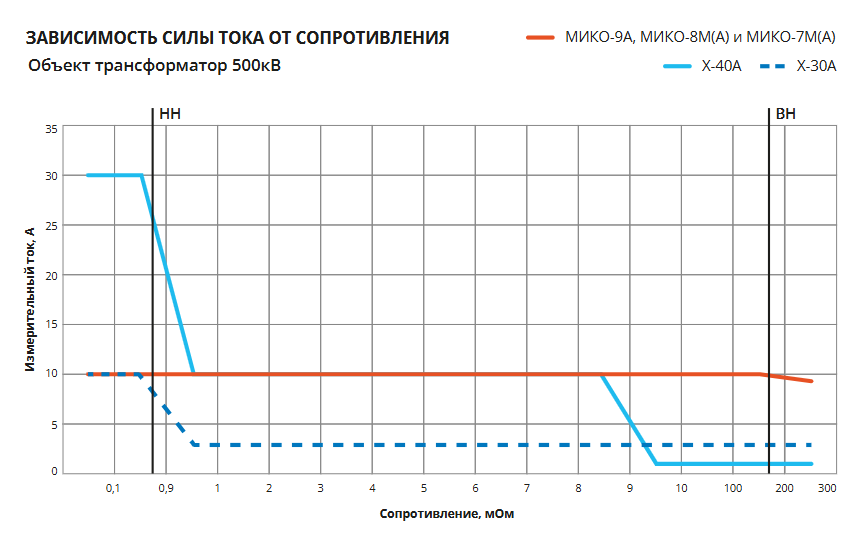

Расчет времени проведения измерения масляный трансформатор 500кВ
Миллиомметр МИКО-9А	Аналог Х-40А
Процесс подключения: Высокий объект ---> для подключения к вводам трансформатора 500кВ необходимо использование специальной техники с подъемным механизмом; Проводим измерения в режиме "Две обмотки"; Необходимо будет переподключение между фазами; МИКО-9А способен пропускать более высокий ток в 10А через обмотку ВН ---> ускорит процесс намагничивания и получение результатов измерения. В процессе измерения на дисплей автоматически выводятся: измеренные значения по трем фазам; паспортные значения по всем трем фазам; приведение измеренного значения к паспортной температуре; расчет отклонений в процентах. По завершению измерения значения можно быстро скачать на телефон и отправить в нужном формате на почту.	Процесс подключения: Высокий объект ---> для подключения к вводам трансформатора 500кВ необходимо использование специальной техники с подъемным механизмом; Проводим измерения в режиме "Две обмотки"; Необходимо будет переподключение между фазами; Макс. пропускаемый ток по стороне ВН = 1А + малая выходная мощность ---> большие сомнения в возможности данного прибора в проведении стабильного измерения даже за указанное время. Обработка результатов: все измеренные значения необходимо привести к паспортной температуре; произвести сравнение относительно паспортных значений и между фаз. Совокупность всех факторов значительно увеличивает сам процесс измерения, обработки и анализ данных.
Среднее время проведения измерения составит ~ 2,5 часа	Среднее время проведения измерения составит ~ 5 часов

Резюме по времени работы на объектах разной мощности – от подключения до времени самого измерения:

ОБЪЕКТ / ВРЕМЯ	МИКО-9А	Х-30А	Х-40А
Сухой трансформатор 6 кВ с ПБВ (ВН 5 ступеней)	15-20 мин	60 мин	60 мин
Масляный трансформатор 35 кВ ПБВ (5 ступеней)	15-20 мин	70 мин	70 мин
Масляный трансформатор 35 кВ РПН (19 ступеней)	35 мин	2 часа	2 часа
Масляный автотрансформатор 110 кВ РПН (19 ступеней)	45 мин	2-2,5 часа	2-2,5 часа
Масляный трансформатор 220 кВ	1 час	3 часа	3 часа
Масляный трансформатор 330 кВ	2 часа	-	4 часа
Масляный трансформатор 500 кВ	2,5 часа	-	5 часов
ИТОГО	7,5	12,5	18,5

Работа с прибором МИКО-9А происходит в 2-3 раза быстрее по времени,
чем с приборами Х-30А или Х-40А, в равнозначных условиях.

5. Заключение: качество не копируется

Заявления о «высокой точности» и «универсальности» приборов Х-30А/Х-40А не подтверждаются в реальных условиях эксплуатации:

Измерительный ток в 30–40 А — теоретическая величина, недостижимая на большинстве индуктивных объектах.
Время измерения на трансформаторах 330–500 кВ — неприемлемо велико, а результаты — ненадёжны.
Риск! Пропустить критические дефекты, ложные срабатывания и аварийные остановки из-за недостоверной диагностики.

Технические параметры, указанные производителем аналогов, являются «маркетинговым инструментом», а не отражением реальной производительности. Для критически важных задач диагностики трансформаторов именно приборы МИКО смогут обеспечить достоверность, безопасность и соответствие нормативным требованиям.

Техническая и практическая экспертиза подтверждает - качество не копируется!

Миллиомметры МИКО — это не просто известный продукт. Существующие модели МИКО-9А, МИКО-8МА и МИКО-7МА созданы не с нуля, это результат накопленного опыта и роста предыдущих моделей МИКО-8 и МИКО-7 (сняты с производства), которые появились на рынке в 2012–2014 годах. За это время были собраны сотни тысяч реальных измерений, выявили слабые места, отработаны ошибки и внедрены улучшения — от схемотехники до защиты от внешних помех.
