Штанга-манипулятор как новый инструмент экономии затрат энергокомпаний

Статья опубликована в журнале "ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение" № 2(47), март-апрель 2018 г.
Статья опубликована в журнале "ЭНЕРГИЯ ЕДИНОЙ СЕТИ" № 3(38), июнь-июль 2018

В условиях современного рынка, когда каждое предприятие старается выйти на новый уровень рентабельности и минимизировать издержки, вопрос о повышении эффективности работы стоит достаточно остро. Данная проблема особенно актуальна для небольших подрядных ремонтных и монтажных организаций, имеющих зачастую небольшой штат высококвалифицированного персонала. Немаловажным фактором для организаций является и правильный выбор приборов и их комплектующих для контроля параметров электрооборудования и диагностирования неисправных его узлов.

Компания ООО "СКБ электротехнического приборостроения" занимается разработкой и производством приборов безразборного контроля высоковольтных выключателей и трансформаторов всех типов и классов напряжений уже более 26 лет, и за это время было выпущено более 30 моделей оборудования. Немаловажным фактором при выпуске нового прибора на рынок – является и его дополнительная комплектация, которой отведено особое место, чтобы каждый заказчик мог выбрать необходимый измерительный кабель или комплект крепежных и прочих приспособлений под свои нужды из предложенного широкого ассортимента.

Так, одной из задач прошлого 2017 года – стала разработка и выпуск штанги-манипулятора, которая предназначена для присоединения зажимов измерительных кабелей приборов "СКБ ЭП" к вводам высоковольтного оборудования до 220 кВ (высотой до 5 м с земли) без применения лестниц и подъемников, что позволит нашим клиентам минимизировать свои затраты на проведение обслуживания.

Не каждая компания, а тем более небольшая подрядная организация, может иметь в своем парке автогидроподъемник (АГП), который помимо высокой стоимости, требует постоянного обслуживания и дополнительную проверку на соответствие для проведения работ в условиях повышенной опасности. Если же компания имеет в своём арсенале или арендует такой автомобиль, что в последнем случае также дорогостоящая услуга, никто не отменяет требований к квалификации водителя, который управляет подъемником и должен иметь определенный допуск по работе на территории подстанции и высоковольтном оборудовании, а также к рабочему люльки, который должен иметь соответствующий документ, разрешающий ему проводить работы на высоте. Кроме того, остаётся множество организационных моментов по разрешению и оформлению работ такого характера.

Что касается монтажных и ремонтных работ на высоковольтном объекте с применением приставных лестниц, то это считается нарушением эксплуатации и техники безопасности, кроме тех случаев, где это не предусмотрено конструкцией высоковольтного оборудования. Кроме того, проведение работ на таких лестницах может привести к нанесению повреждений на его корпус, которые впоследствии могут повлиять на работоспособность объекта в целом, или его составных частей.

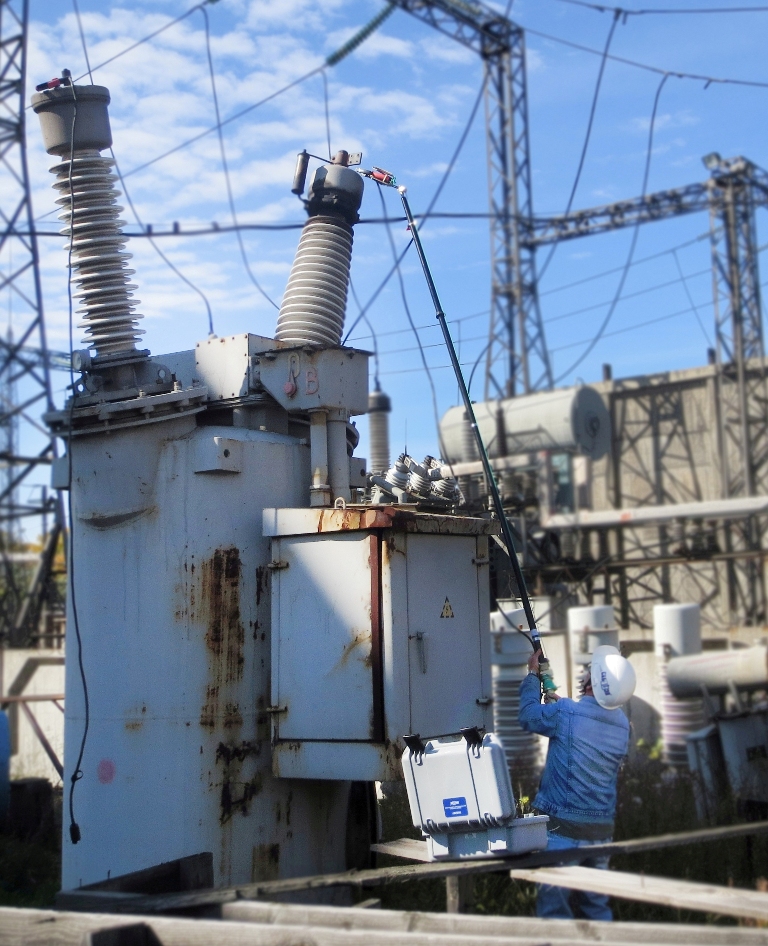

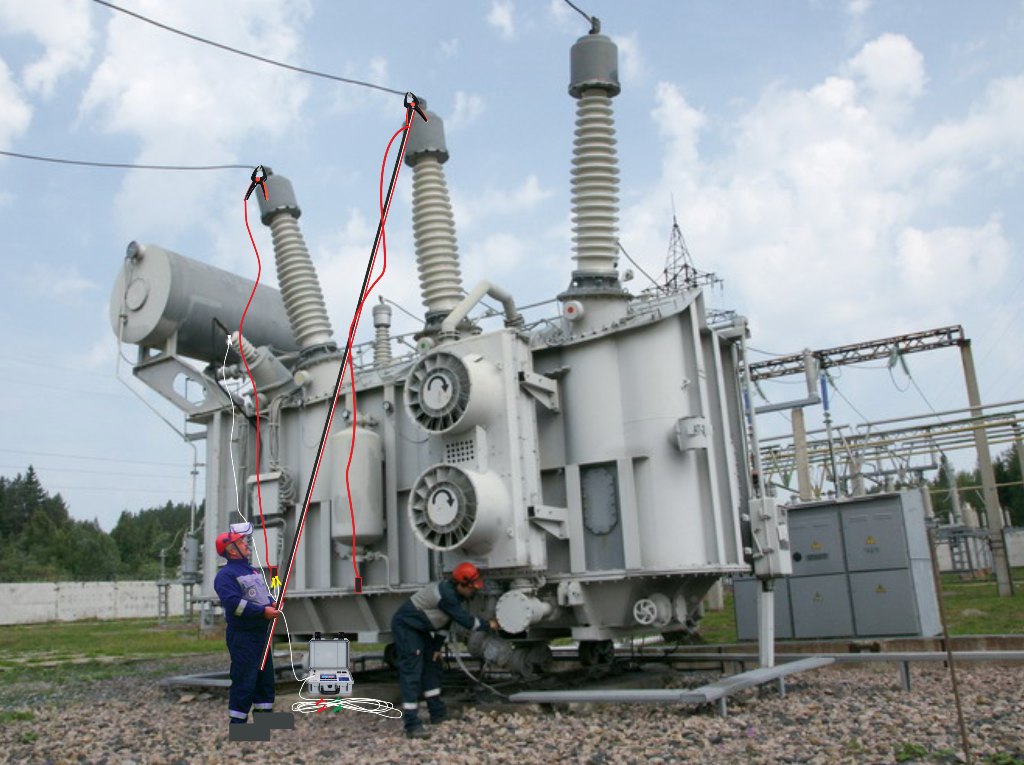

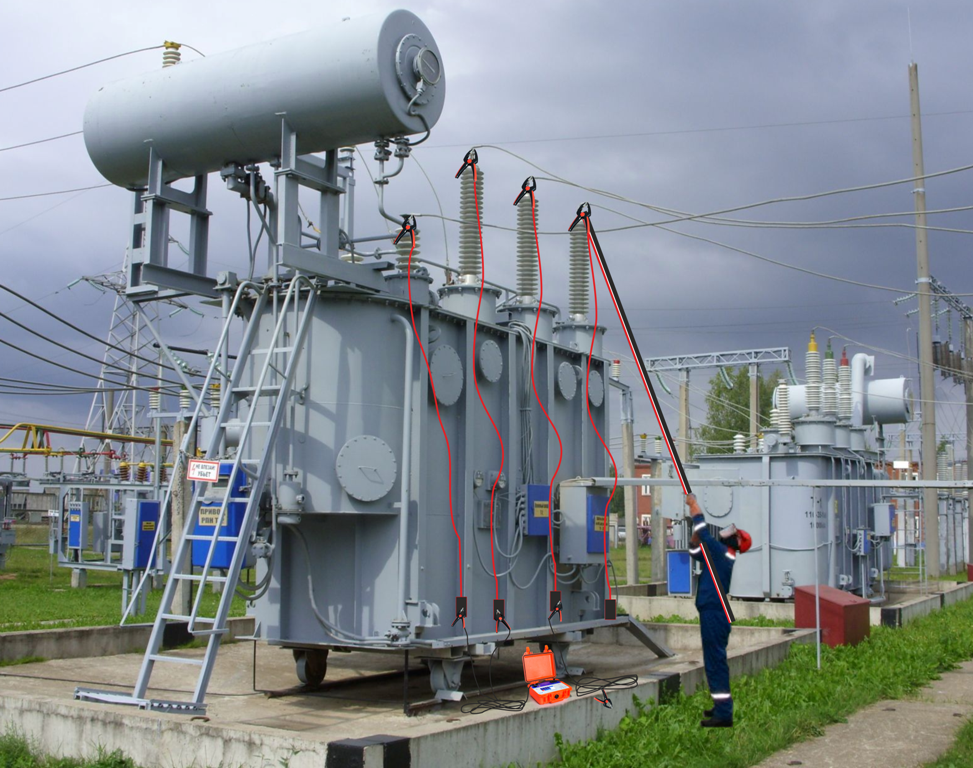

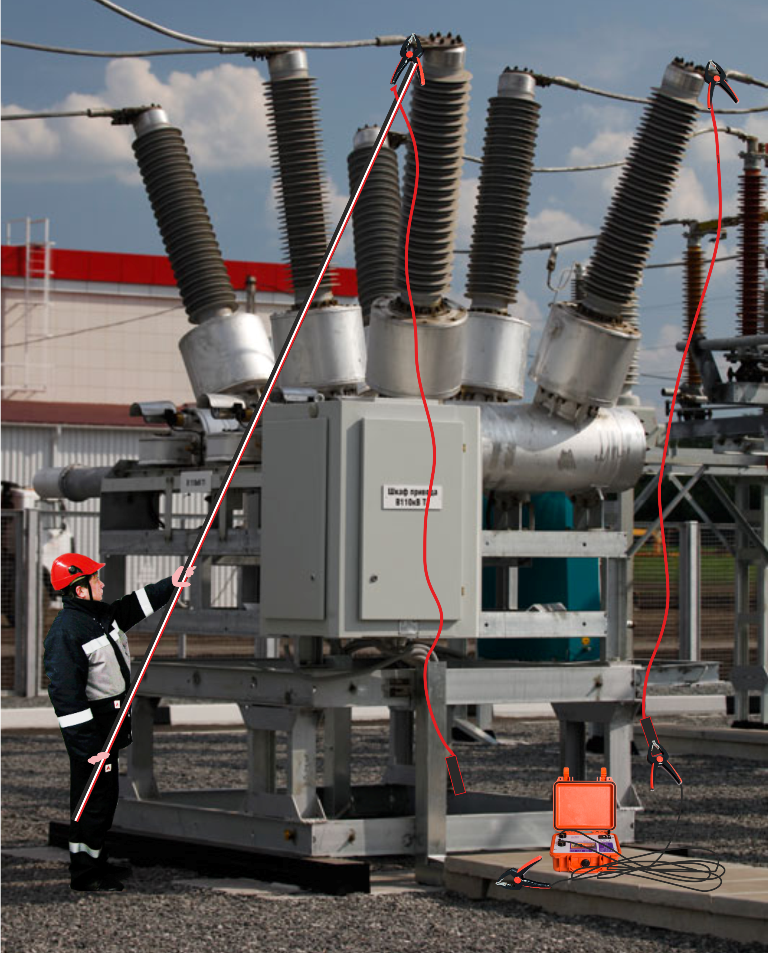

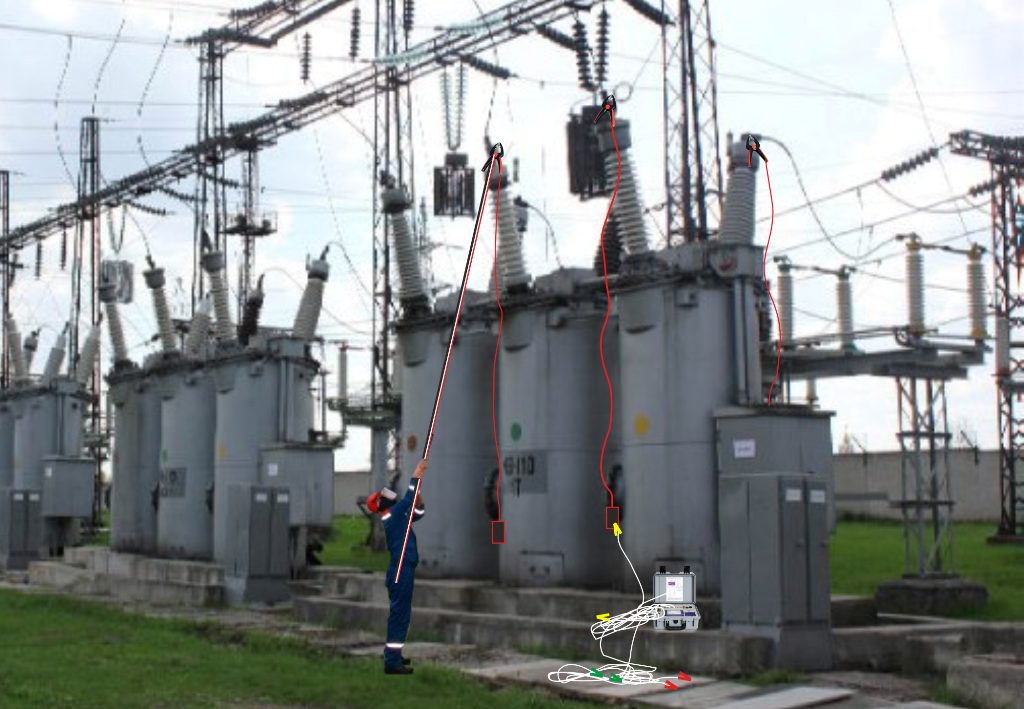

Работа со штангой-манипулятор на разных высоковольтных объектах с приборами производства "СКБ ЭП"

Поэтому на основе наблюдений, собранных данных и накопленного опыта была разработана штанга-манипулятор, которая, как и любой инструмент, задействованный в проведении высоковольтных работ, должен иметь определенные требования и рекомендации для соблюдения техники безопасности:

• К работе с изделием допускается электротехнический персонал, аттестованный не ниже чем на III группу по электробезопасности, имеющий не ниже среднего профессионального образования в области электротехники.
• Использовать штангу-манипулятор разрешатся только на отключенном от высокого напряжения электрооборудовании.
• При работе с изделием необходимо быть внимательным при приближении элементов изделия к частям высоковольтного оборудования, находящихся под высоким напряжением. Необходимо соблюдать допустимые расстояния согласно "Правилам по охране труда при эксплуатации электроустановок".


Штанга-манипулятор состоит:

• Из изолирующей части: рукоятка и звенья штанги, которые отвечают требованиям ГОСТ 20494-2001 "Штанги изолирующие оперативные и штанги переносных заземлений. Общие технические условия".
• Из рабочей части: провод заземления, захват и кабель-удлинитель с зажимом типа «крокодил», который содержит токовые и потенциальные контакты. Удлинитель заканчивается площадкой для присоединения зажимов измерительных кабелей приборов.

Штанга-манипулятор выпускается  в трёх размерах, на выбор пользователя, и в зависимости от электроустановки, на которой будут проводиться работы:

Новая разработка является универсальным дополнительным оборудованием, которое рекомендовано к комплектации ко всем группам приборов компании.

В случае доукомплектации приборов контроля высоковольтных выключателей ПКВ/М6Н, ПКВ/М7, ПКВ/У3.1 и ПКВ/У3.0 штанга-манипулятор будет необходима для удобного присоединения кабелей полюсов приборов с земли/с крышки бака к вводам выключателей без применения лестниц и подъемников, для последующего снятия характеристик времени, хода и скорости.

Штанга-манипулятор рекомендована к совместной эксплуатации с микроомметрами и милликилоомметром компании МИКО-1, МИКО-21 и МИКО-2.3 для присоединения измерительных кабелей приборов с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей без применения лестниц и подъемников для измерения переходного электрического сопротивления.

Если специалисты используют в работе или только планируют приобретение миллиомметров МИКО-7, МИКО-8М (МИКО-8) или МИКО-9, то штанга-манипулятор будет незаменим помощником для присоединения измерительных кабелей приборов с крышки бака силового трансформатора до 220 кВ к обмоткам высокого напряжения без применения лестниц и подъемников для измерения активного электрического сопротивления, а также проведения размагничивания.

При работе со специализированными приборами для контроля устройств РПН силовых трансформаторов ПКР-2 и ПКР-2М специалисты смогут воспользоваться штангой для присоединения измерительных кабелей с крышки бака силового трансформатора до 220 кВ без применения лестниц и подъемников для снятия осциллограмм и круговых диаграмм работы контактора.

Штанга-манипулятор достаточно проста в эксплуатации, для нее нет особых требований по техническому обслуживанию, необходим лишь периодический осмотр на предмет повреждения её элементов, которые подлежат замене.

Изделие без упаковки и в рабочем состоянии следует хранить и эксплуатировать при температуре от -15 до +40 °С при относительной влажности до 95 % при отсутствии в воздухе примесей, вызывающих коррозию. Транспортировка штанги максимально удобна – она поставляется в специальном чехле, а также комплектуется сумкой для составных элементов.

Работа со штангой-манипулятором не вызывает особых трудностей, главное соблюдать требования безопасности и работать согласно руководству по эксплуатации, которое поставляется с изделием.

Если у Вас возникли вопросы по конструктиву или особенностям работы со штангой-манипулятором - обращайтесь к менеджерам по тел. +7 (3952) 719-148 или по почте skb@skbpribor.ru. Официальный сайт компании: www.skbpribor.ru

Представленный материал информационно-аналитический, не носит рекламный характер и не призывает к действию. Сведения предназначены для информирования пользователей сайта www.skbpribor.ru о продукте производителя.
